Пристрій для виштовхування акумуляторних пластин

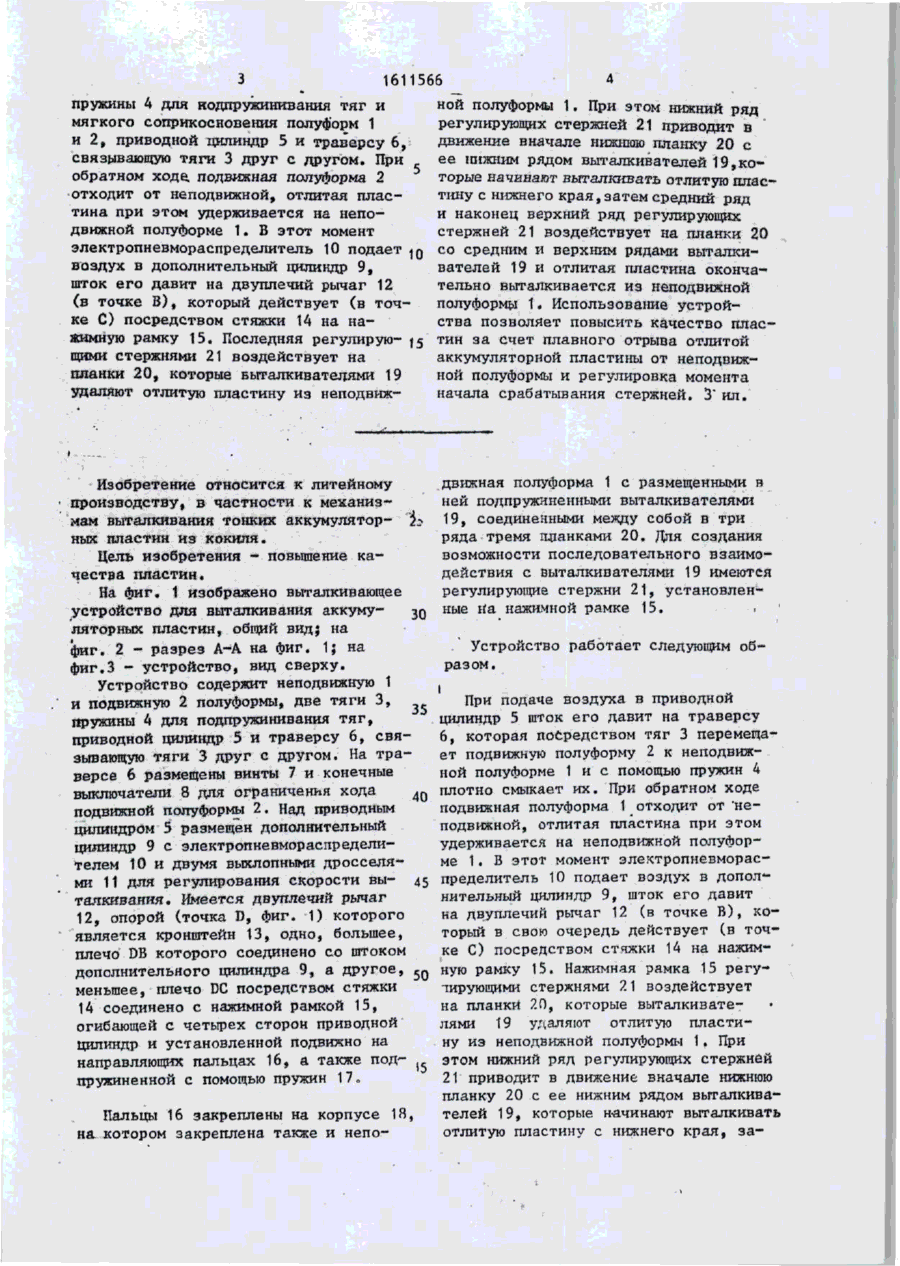

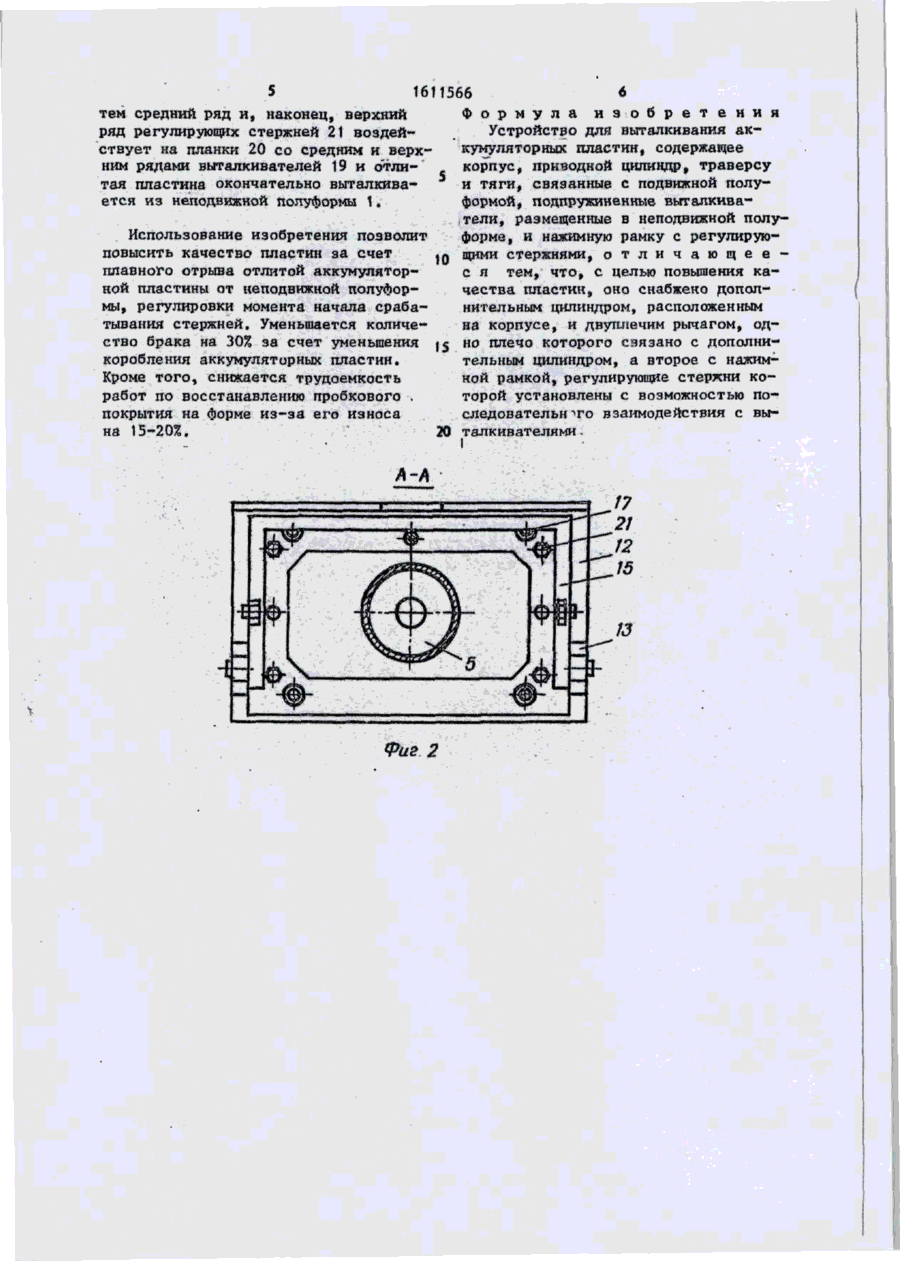

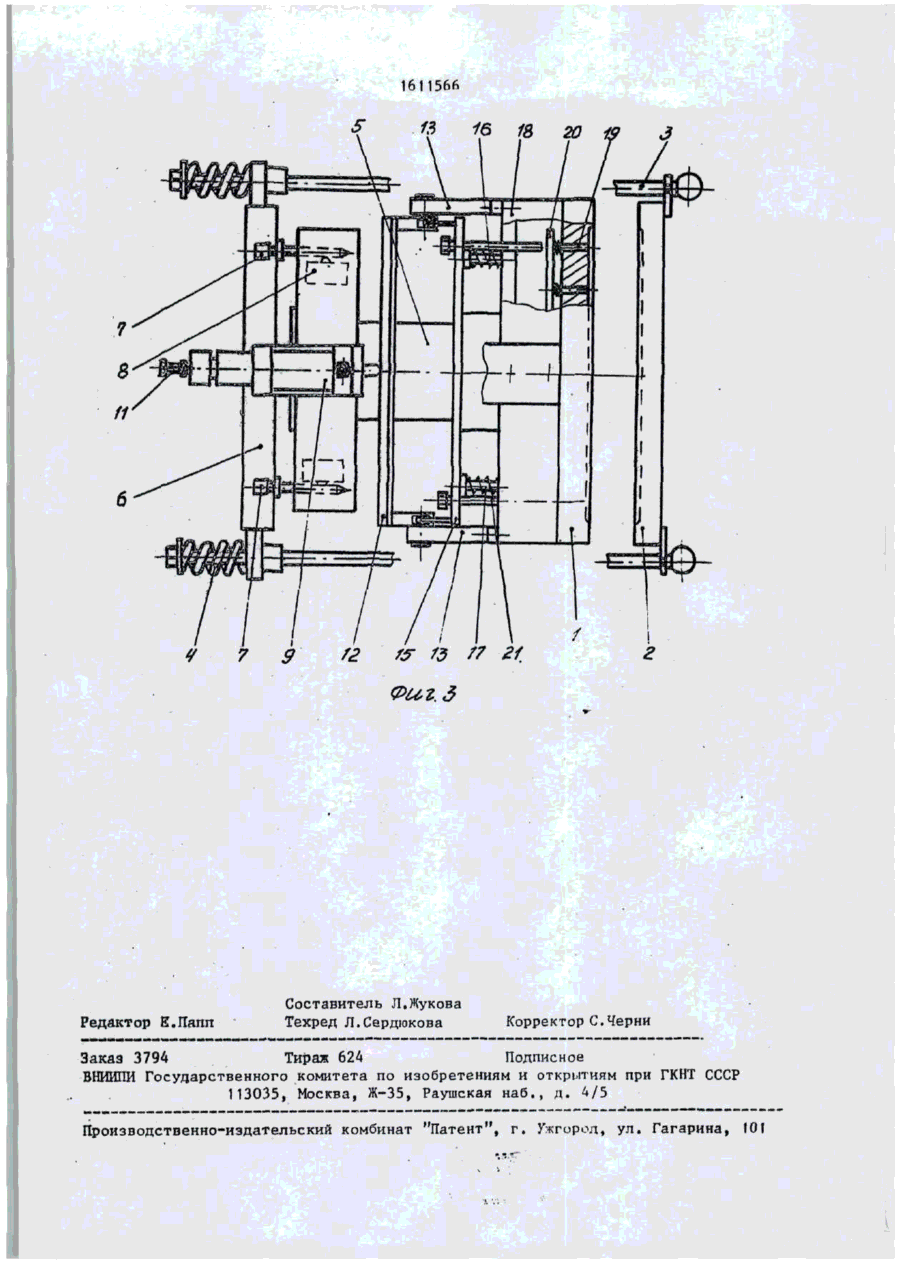

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИК (51)5 В 22 D 15/00 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГИНТ СССР ОПИСАНИЕ ИЗОБРЕЛ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 ,(21) 4402462/27-02 (22) 04.04.88 (46) 0 7 . 1 2 . 9 0 . Бюл. С 45 (71) Научно-производственное объединение "Ротор" (72) Е.В.Мислюк, В.А.Кучер и В.Г.Кабушка (53) 621.74.043(088.8) (56) Патент ФРГ J 2427639, * кл. В 22 D 25/04, 1977. s // ю (54) УСТРОЙСТВО ДЛЯ ВЫТАЛКИВАНИЯ АККУМУЛЯТОРНЫХ ПЛАСТИН (57) Изобретение относится к литейному производству, в частности к механизмам выталкивания тонких аккумуляторных пластин из кокиля. Цель изобретения - повышение качества пластин. Устройство содержит неподвижную 1 и подвижную 2 полуформы, две тяги 3, • а 12 21 15 16 18 / I/ 20 1 2 W С 95 4 8 5 А 13 Фиг / 17 16 21 20 21 1611566 пружины 4 для нодпружинивания тяг и ной полуформы 1. При этом нижний ряд мягкого соприкосновения полуформ 1 регулирующих стержней 21 приводит в и 2 # приводной цилиндр 5 и траверсу 6, движение вначале нижнюю планку 20 с связывающую тяги 3 друг с другом. При ее нижним радом выталкивателей 19,кообратном ходе, подвижная полуформа 2 торые начинают выталкивать отлитую пласотходит от неподвижной, отлитая пластину с нижнего края,затем средний ряд тина при этом удерживается на непои наконец верхний ряд регулирующих движной полуформе 1. В этот момент стержней 21 воздействует на планки 20 электропневмораспределитель 10 подает JQ со средним и верхним рядами выталкивоздух в дополнительный цилиндр 9, вателей 19 и отлитая пластина окончашток его давит на двуплечий рычаг 12 тельно выталкивается из неподвижной (в точке В), который действует (в точполуформы 1. Использование устройке С) посредством стяжки 14 ка наства позволяет повысить качество пласжимную рамку 15. Последняя регулирую- 15 тин за счет плавного отрыва отлитой щими стержнями 21 воздействует на аккумуляторной пластины от неподвижпланки 20, которые выталкивателями 19 ной полуформы и регулировка момента удаляют отлитую пластину из неподвижначала срабатывания стержней. 3" ил. і — Изобретение относится к литейному производству, в частности к механизмам выталкивания тонких аккумулятор- Ъ ных пластин из кокиля. Цель изобретения - повышение качества пластин. На фиг. 1 изображено выталкивающее устройство для выталкивания аккуму- зо ляторных пластин, общий вид; на фиг. 2 - разрез А-А на фиг. 1; на фиг.З - устройство, вид сверху. Устройство содержит неподвижную 1 и подвижную 2 полуформы, две тяги 3, 35 пружины 4 для подпружинивания тяг, приводной цилиндр 5 и траверсу 6, связывающую тяги 3 друг с другом. На траверсе 6 размещены винты 7 и конечные выключатели 8 для ограничения хода ^ подвижной полуформы 2. Над приводным цилиндром 5 размещен дополнительный цилиндр 9 с электропневмораспределителем 10 и двумя выхлопными дросселями 11 для регулирования скорости вы- 45 талкиваяия. Имеется двуплечий рычаг 12, опорой (точка D, фиг. 1) которого является кронштейн 13, одно, большее, плечо DB которого соединено со штоком дополнительного цилиндра 9, а другое, 5 Q меньшее, плечо DC посредством стяжки 14 соединено с нажимной рамкой 15, огибающей с четырех сторон приводной цилиндр и установленной подвижно на направляющих пальцах 16, а также под- ( пружиненной с помощью пружин 17е Пальцы 16 закреплены на корпусе 18, на котором закреплена также и непо движная полуформа 1 с размещенными в ней подпружиненными выталкивателями 19, соединенными между собой в три ряда тремя планками 20. Для создания возможности последовательного взаимодействия с выталкивателями 19 имеются регулирующие стержни 21, установленные На нажимной рамке 15. . Устройство работает следующим образом. При подаче воздуха в приводной цилиндр 5 шток его давит на траверсу 6, которая посредством тяг 3 перемещает подвижную полуформу 2 к неподвижной полуформе 1 и с помощью пружин 4 плотно смыкает их. При обратном ходе подвижная полуформа 1 отходит от 'неподвижной, отлитая пластина при этом удерживается на неподвижной полуформе 1. В этот момент электропневмораспределитель 10 подает воздух в дополнительный цилиндр 9, шток его давит на двуплечий рычаг 12 (в точке В), который в свою очередь действует (в точке С) посредством стчжки 14 на нажимную рамку 15. Нажимная рамка 15 регулирующими стержнями 2 1 воздействует на планкИ 20, которые выталкивателями 19 удаляют отлитую пластину иэ неподвижной полуформы 1. При этом нижний ряд регулирующих стержней 21 приводит в движение вначале нижнюю планку 20 с ее нижним рядом выталкивателей 19, которые начинают выталкивать отлитую пластину с нижнего края, за 1611566 Ф о р м у л а и з о б р е т е н и я тем средний ряд и, наконец, верхний Устройство для выталкивания акряд регулирующих стержней 21 воздейкумуляторных пластин, содержащее ствует на планки 20 со средним и верхним рядами выталкивателей 19 и отли-' корпус, приводной цилиндр, траверсу тая пластина окончательно выталкиваи тяги, связанные с подвижной полуется из неподвижной полуформы 1. формой, подпружиненные выталкива,тели, размещенные в неподвижной полуИспользование изобретения позволит форме, и нажимную рамку с регулируюповысить качество пластин за счет .* щнми стержнями, о т л и ч а ю щ е е плавноґо отрыва отлитой аккумуляторс я тем, что, с целью повышения каной пластины от неподвижной полуфорчества пластин, оно снабжено дополмы, регулировки момента начала срабанительным цилиндром, расположенным тывания стержней. Уменьшается количена корпусе, и двуплечим рычагом, одство брака на 30% за счет уменьшения |j но плечо которого связано с дополникоробления аккумуляторных пластин. тельным цилиндром, а второе с нажим^Кроме того, снижается трудоемкость ной рамкой, регулирующее стержни коработ по восстанавлению пробкового . торой установлены с возможностью попокрытия на форме из-за его износа следовательного взаимодействия с вына 15-20%. 20 талкивателями, А-А Фиг 2 1611566 1$ Редактор Е.Папп 16 18 Составитель Л.Жукова Техред Л.Сердгокова 20 Корректор С.Черни Заказ 3794 Тираж 624 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 •.•:
