Метаний елемент з обмеженою відстанню забійної дії
Номер патенту: 109683
Опубліковано: 25.08.2016
Автори: Крюков Олександр Михайлович, Кіріченко Олександр Олександрович, Біленко Олександр Іванович

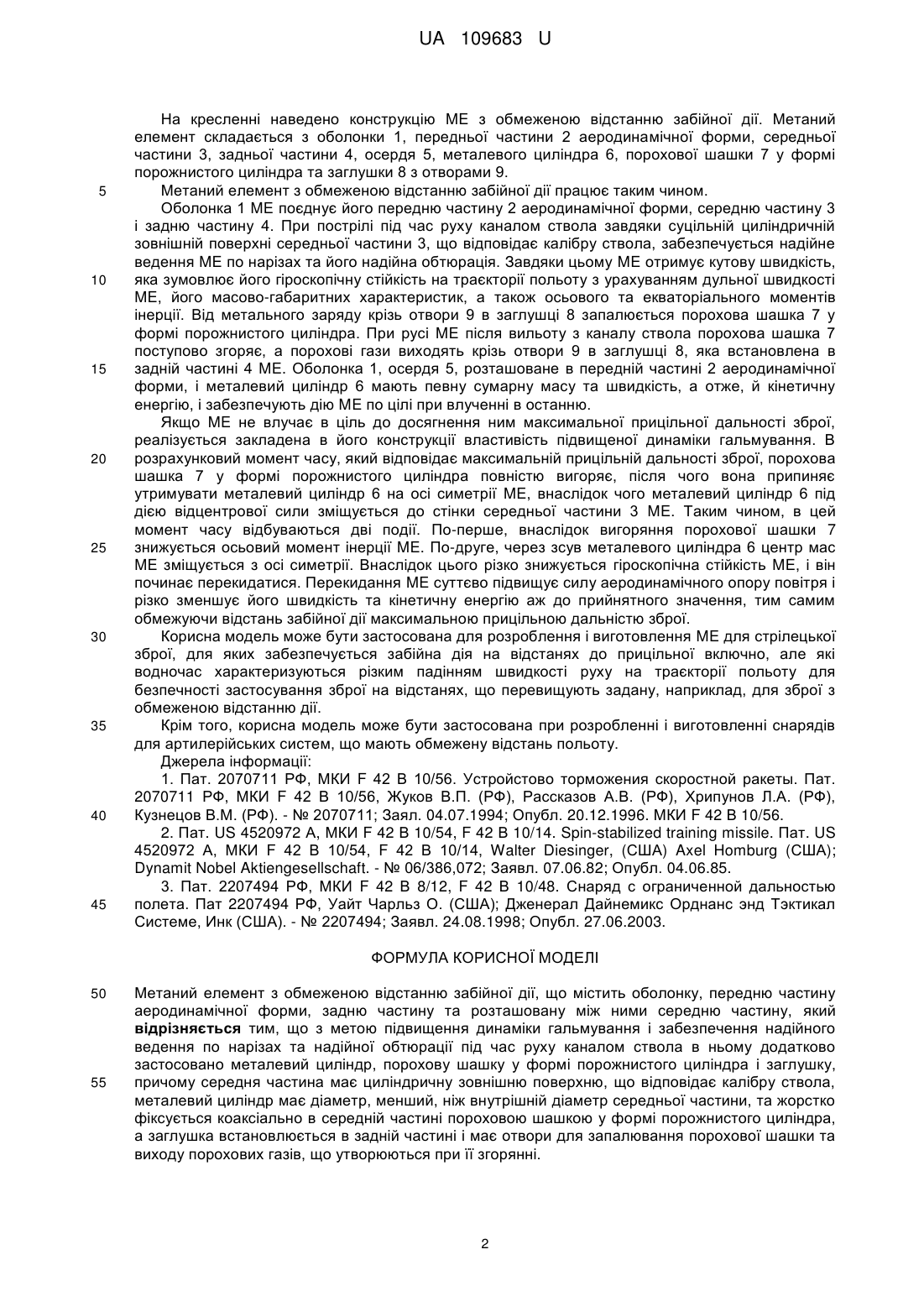

Формула / Реферат

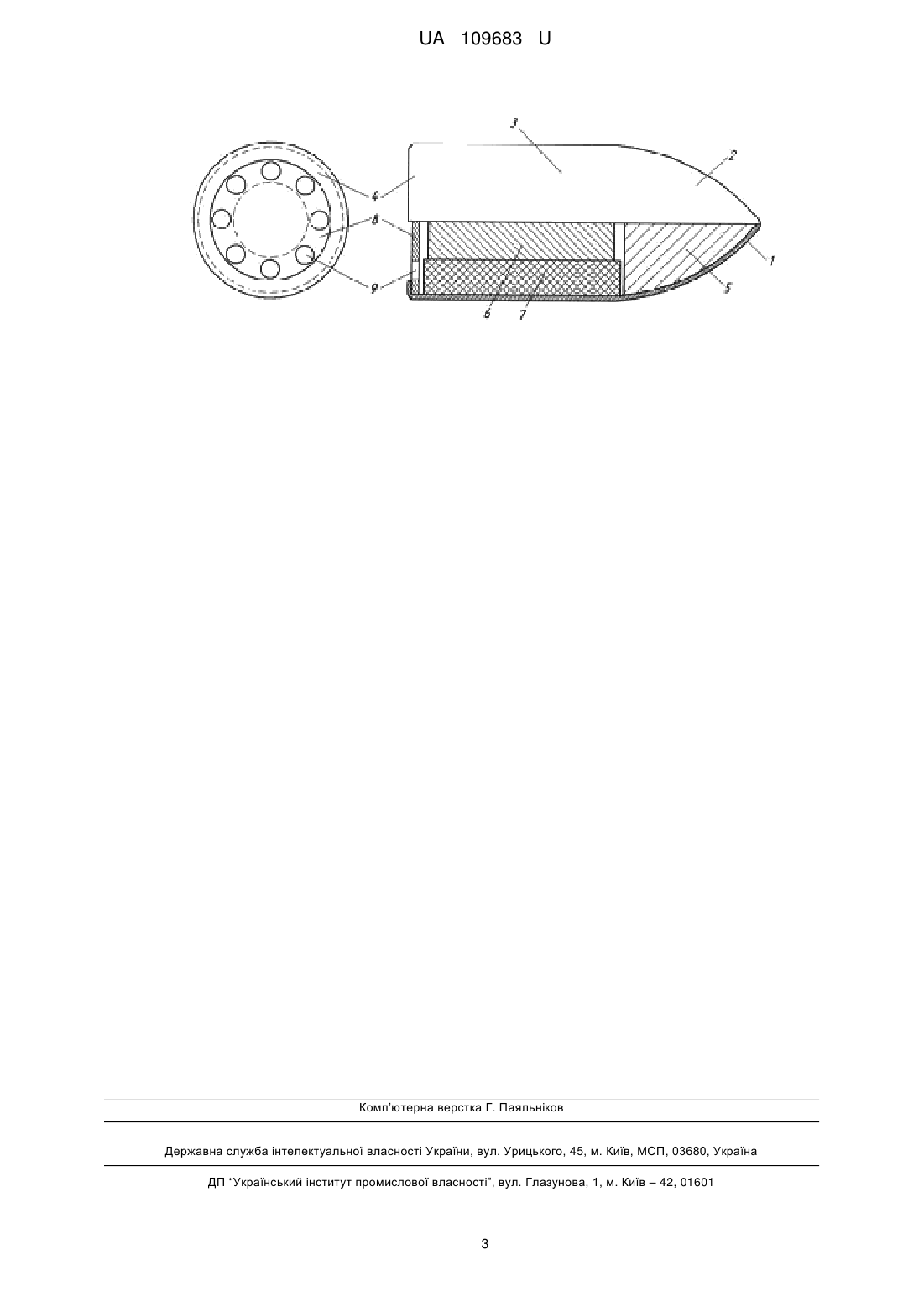

Метаний елемент з обмеженою відстанню забійної дії, що містить оболонку, передню частину аеродинамічної форми, задню частину та розташовану між ними середню частину, який відрізняється тим, що з метою підвищення динаміки гальмування і забезпечення надійного ведення по нарізах та надійної обтюрації під час руху каналом ствола в ньому додатково застосовано металевий циліндр, порохову шашку у формі порожнистого циліндра і заглушку, причому середня частина має циліндричну зовнішню поверхню, що відповідає калібру ствола, металевий циліндр має діаметр, менший, ніж внутрішній діаметр середньої частини, та жорстко фіксується коаксіально в середній частині пороховою шашкою у формі порожнистого циліндра, а заглушка встановлюється в задній частині і має отвори для запалювання порохової шашки та виходу порохових газів, що утворюються при її згорянні.

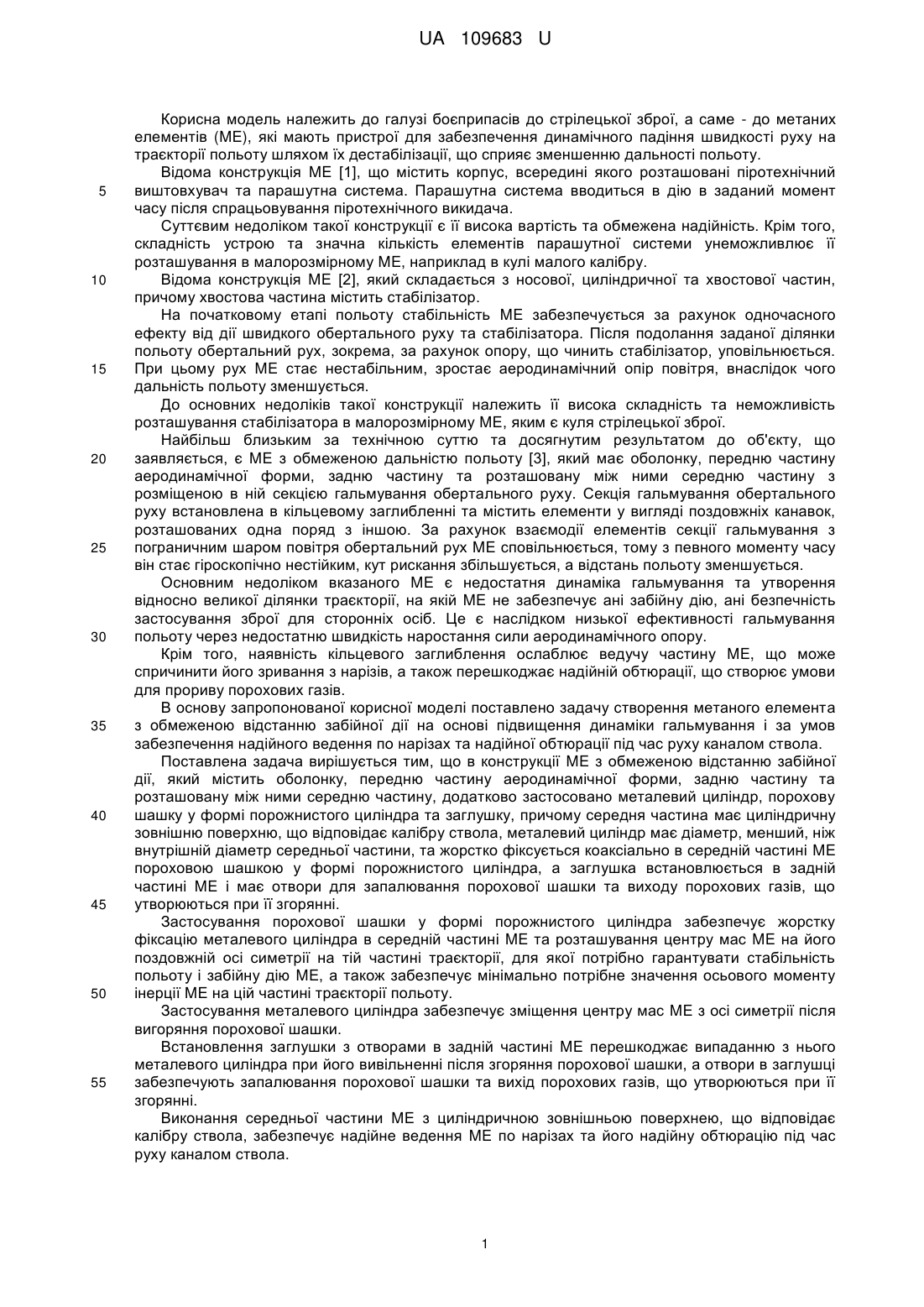

Текст
Реферат: Метаний елемент з обмеженою відстанню забійної дії містить оболонку, передню частину аеродинамічної форми, задню частину та розташовану між ними середню частину. З метою підвищення динаміки гальмування і забезпечення надійного ведення по нарізах та надійної обтюрації під час руху каналом ствола в ньому додатково введено металевий циліндр, порохову шашку у формі порожнистого циліндра і заглушку. Середня частина має циліндричну зовнішню поверхню, що відповідає калібру ствола. Металевий циліндр має діаметр, менший, ніж внутрішній діаметр середньої частини, та жорстко зафіксований коаксіально в середній частині пороховою шашкою у формі порожнистого циліндра. Заглушка встановлена в задній частині і має отвори для запалювання порохової шашки та виходу порохових газів, що утворюються при її згорянні. UA 109683 U (12) UA 109683 U UA 109683 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі боєприпасів до стрілецької зброї, а саме - до метаних елементів (ME), які мають пристрої для забезпечення динамічного падіння швидкості руху на траєкторії польоту шляхом їх дестабілізації, що сприяє зменшенню дальності польоту. Відома конструкція ME [1], що містить корпус, всередині якого розташовані піротехнічний виштовхувач та парашутна система. Парашутна система вводиться в дію в заданий момент часу після спрацьовування піротехнічного викидача. Суттєвим недоліком такої конструкції є її висока вартість та обмежена надійність. Крім того, складність устрою та значна кількість елементів парашутної системи унеможливлює її розташування в малорозмірному ME, наприклад в кулі малого калібру. Відома конструкція ME [2], який складається з носової, циліндричної та хвостової частин, причому хвостова частина містить стабілізатор. На початковому етапі польоту стабільність ME забезпечується за рахунок одночасного ефекту від дії швидкого обертального руху та стабілізатора. Після подолання заданої ділянки польоту обертальний рух, зокрема, за рахунок опору, що чинить стабілізатор, уповільнюється. При цьому рух ME стає нестабільним, зростає аеродинамічний опір повітря, внаслідок чого дальність польоту зменшується. До основних недоліків такої конструкції належить її висока складність та неможливість розташування стабілізатора в малорозмірному ME, яким є куля стрілецької зброї. Найбільш близьким за технічною суттю та досягнутим результатом до об'єкту, що заявляється, є ME з обмеженою дальністю польоту [3], який має оболонку, передню частину аеродинамічної форми, задню частину та розташовану між ними середню частину з розміщеною в ній секцією гальмування обертального руху. Секція гальмування обертального руху встановлена в кільцевому заглибленні та містить елементи у вигляді поздовжніх канавок, розташованих одна поряд з іншою. За рахунок взаємодії елементів секції гальмування з пограничним шаром повітря обертальний рух ME сповільнюється, тому з певного моменту часу він стає гіроскопічно нестійким, кут рискання збільшується, а відстань польоту зменшується. Основним недоліком вказаного ME є недостатня динаміка гальмування та утворення відносно великої ділянки траєкторії, на якій ME не забезпечує ані забійну дію, ані безпечність застосування зброї для сторонніх осіб. Це є наслідком низької ефективності гальмування польоту через недостатню швидкість наростання сили аеродинамічного опору. Крім того, наявність кільцевого заглиблення ослаблює ведучу частину ME, що може спричинити його зривання з нарізів, а також перешкоджає надійній обтюрації, що створює умови для прориву порохових газів. В основу запропонованої корисної моделі поставлено задачу створення метаного елемента з обмеженою відстанню забійної дії на основі підвищення динаміки гальмування і за умов забезпечення надійного ведення по нарізах та надійної обтюрації під час руху каналом ствола. Поставлена задача вирішується тим, що в конструкції ME з обмеженою відстанню забійної дії, який містить оболонку, передню частину аеродинамічної форми, задню частину та розташовану між ними середню частину, додатково застосовано металевий циліндр, порохову шашку у формі порожнистого циліндра та заглушку, причому середня частина має циліндричну зовнішню поверхню, що відповідає калібру ствола, металевий циліндр має діаметр, менший, ніж внутрішній діаметр середньої частини, та жорстко фіксується коаксіально в середній частині ME пороховою шашкою у формі порожнистого циліндра, а заглушка встановлюється в задній частині ME і має отвори для запалювання порохової шашки та виходу порохових газів, що утворюються при її згорянні. Застосування порохової шашки у формі порожнистого циліндра забезпечує жорстку фіксацію металевого циліндра в середній частині ME та розташування центру мас ME на його поздовжній осі симетрії на тій частині траєкторії, для якої потрібно гарантувати стабільність польоту і забійну дію ME, а також забезпечує мінімально потрібне значення осьового моменту інерції ME на цій частині траєкторії польоту. Застосування металевого циліндра забезпечує зміщення центру мас ME з осі симетрії після вигоряння порохової шашки. Встановлення заглушки з отворами в задній частині ME перешкоджає випаданню з нього металевого циліндра при його вивільненні після згоряння порохової шашки, а отвори в заглушці забезпечують запалювання порохової шашки та вихід порохових газів, що утворюються при її згорянні. Виконання середньої частини ME з циліндричною зовнішньою поверхнею, що відповідає калібру ствола, забезпечує надійне ведення ME по нарізах та його надійну обтюрацію під час руху каналом ствола. 1 UA 109683 U 5 10 15 20 25 30 35 40 45 На кресленні наведено конструкцію ME з обмеженою відстанню забійної дії. Метаний елемент складається з оболонки 1, передньої частини 2 аеродинамічної форми, середньої частини 3, задньої частини 4, осердя 5, металевого циліндра 6, порохової шашки 7 у формі порожнистого циліндра та заглушки 8 з отворами 9. Метаний елемент з обмеженою відстанню забійної дії працює таким чином. Оболонка 1 ME поєднує його передню частину 2 аеродинамічної форми, середню частину 3 і задню частину 4. При пострілі під час руху каналом ствола завдяки суцільній циліндричній зовнішній поверхні середньої частини 3, що відповідає калібру ствола, забезпечується надійне ведення ME по нарізах та його надійна обтюрація. Завдяки цьому ME отримує кутову швидкість, яка зумовлює його гіроскопічну стійкість на траєкторії польоту з урахуванням дульної швидкості ME, його масово-габаритних характеристик, а також осьового та екваторіального моментів інерції. Від метального заряду крізь отвори 9 в заглушці 8 запалюється порохова шашка 7 у формі порожнистого циліндра. При русі ME після вильоту з каналу ствола порохова шашка 7 поступово згоряє, а порохові гази виходять крізь отвори 9 в заглушці 8, яка встановлена в задній частині 4 ME. Оболонка 1, осердя 5, розташоване в передній частині 2 аеродинамічної форми, і металевий циліндр 6 мають певну сумарну масу та швидкість, а отже, й кінетичну енергію, і забезпечують дію ME по цілі при влученні в останню. Якщо ME не влучає в ціль до досягнення ним максимальної прицільної дальності зброї, реалізується закладена в його конструкції властивість підвищеної динаміки гальмування. В розрахунковий момент часу, який відповідає максимальній прицільній дальності зброї, порохова шашка 7 у формі порожнистого циліндра повністю вигоряє, після чого вона припиняє утримувати металевий циліндр 6 на осі симетрії ME, внаслідок чого металевий циліндр 6 під дією відцентрової сили зміщується до стінки середньої частини 3 ME. Таким чином, в цей момент часу відбуваються дві події. По-перше, внаслідок вигоряння порохової шашки 7 знижується осьовий момент інерції ME. По-друге, через зсув металевого циліндра 6 центр мас ME зміщується з осі симетрії. Внаслідок цього різко знижується гіроскопічна стійкість ME, і він починає перекидатися. Перекидання ME суттєво підвищує силу аеродинамічного опору повітря і різко зменшує його швидкість та кінетичну енергію аж до прийнятного значення, тим самим обмежуючи відстань забійної дії максимальною прицільною дальністю зброї. Корисна модель може бути застосована для розроблення і виготовлення ME для стрілецької зброї, для яких забезпечується забійна дія на відстанях до прицільної включно, але які водночас характеризуються різким падінням швидкості руху на траєкторії польоту для безпечності застосування зброї на відстанях, що перевищують задану, наприклад, для зброї з обмеженою відстанню дії. Крім того, корисна модель може бути застосована при розробленні і виготовленні снарядів для артилерійських систем, що мають обмежену відстань польоту. Джерела інформації: 1. Пат. 2070711 РФ, МКИ F 42 В 10/56. Устройстово торможения скоростной ракеты. Пат. 2070711 РФ, МКИ F 42 В 10/56, Жуков В.П. (РФ), Рассказов А.В. (РФ), Хрипунов Л.А. (РФ), Кузнецов В.М. (РФ). - № 2070711; Заял. 04.07.1994; Опубл. 20.12.1996. МКИ F 42 В 10/56. 2. Пат. US 4520972 А, МКИ F 42 В 10/54, F 42 В 10/14. Spin-stabilized training missile. Пат. US 4520972 А, МКИ F 42 В 10/54, F 42 В 10/14, Walter Diesinger, (США) Axel Homburg (США); Dynamit Nobel Aktiengesellschaft. - № 06/386,072; Заявл. 07.06.82; Опубл. 04.06.85. 3. Пат. 2207494 РФ, МКИ F 42 В 8/12, F 42 В 10/48. Снаряд с ограниченной дальностью полета. Пат 2207494 РФ, Уайт Чарльз О. (США); Дженерал Дайнемикс Орднанс энд Тэктикал Системе, Инк (США). - № 2207494; Заявл. 24.08.1998; Опубл. 27.06.2003. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Метаний елемент з обмеженою відстанню забійної дії, що містить оболонку, передню частину аеродинамічної форми, задню частину та розташовану між ними середню частину, який відрізняється тим, що з метою підвищення динаміки гальмування і забезпечення надійного ведення по нарізах та надійної обтюрації під час руху каналом ствола в ньому додатково застосовано металевий циліндр, порохову шашку у формі порожнистого циліндра і заглушку, причому середня частина має циліндричну зовнішню поверхню, що відповідає калібру ствола, металевий циліндр має діаметр, менший, ніж внутрішній діаметр середньої частини, та жорстко фіксується коаксіально в середній частині пороховою шашкою у формі порожнистого циліндра, а заглушка встановлюється в задній частині і має отвори для запалювання порохової шашки та виходу порохових газів, що утворюються при її згорянні. 2 UA 109683 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
МПК / Мітки
МПК: F42B 8/12, F42B 10/54, F42B 10/48
Мітки: дії, елемент, метаний, відстанню, забійної, обмеженою
