Конструктивний елемент у вигляді балки, який складається із сполучених між собою окремих частин

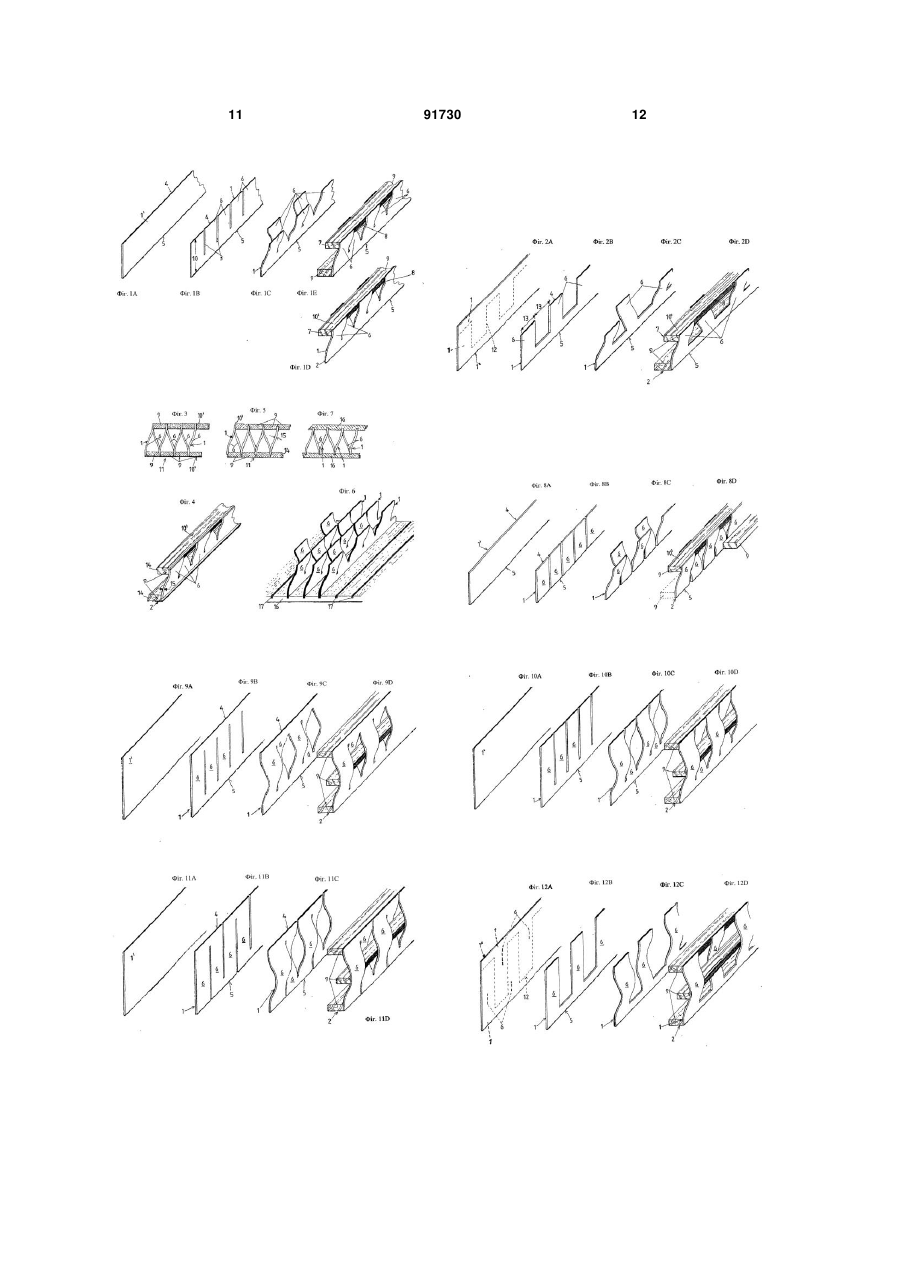

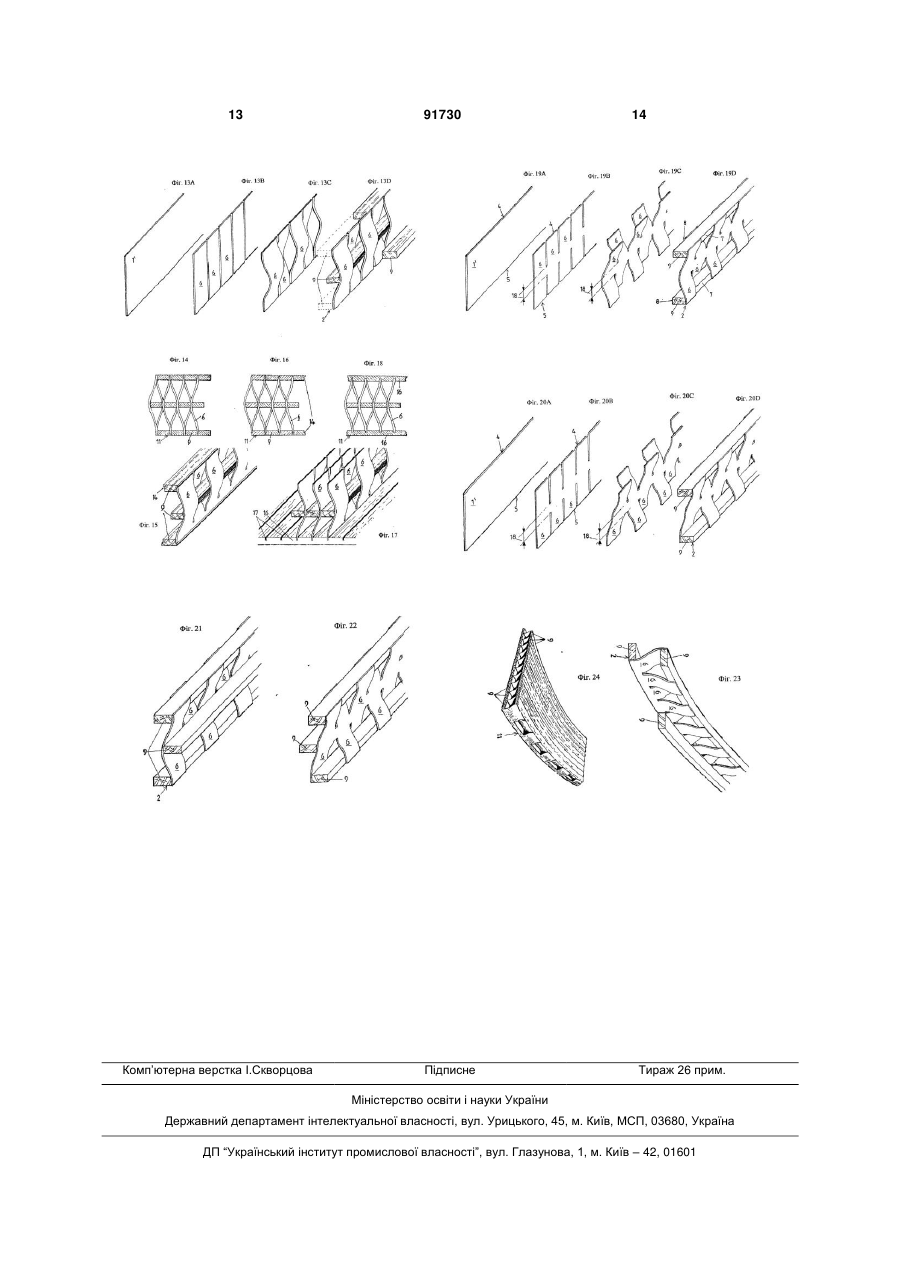

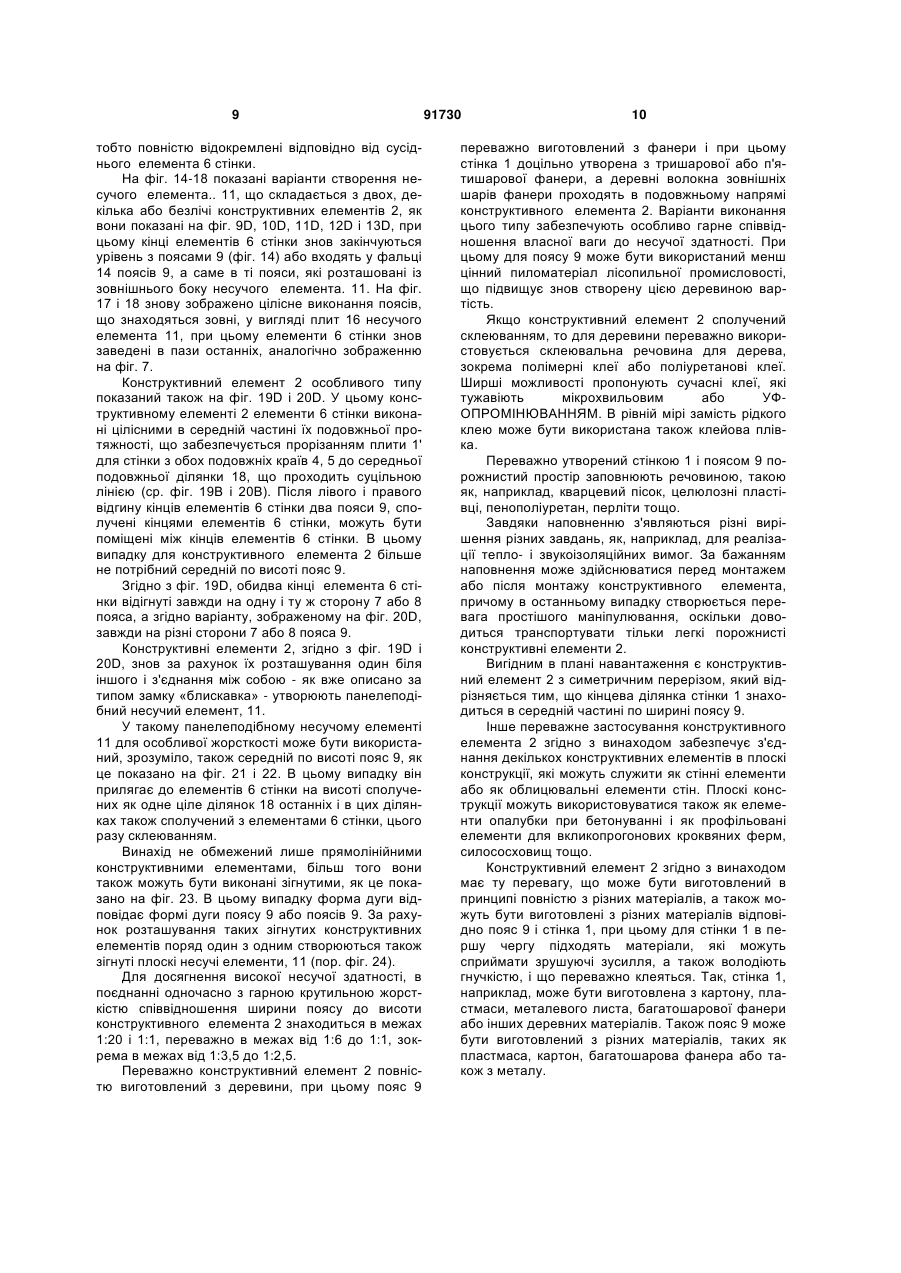

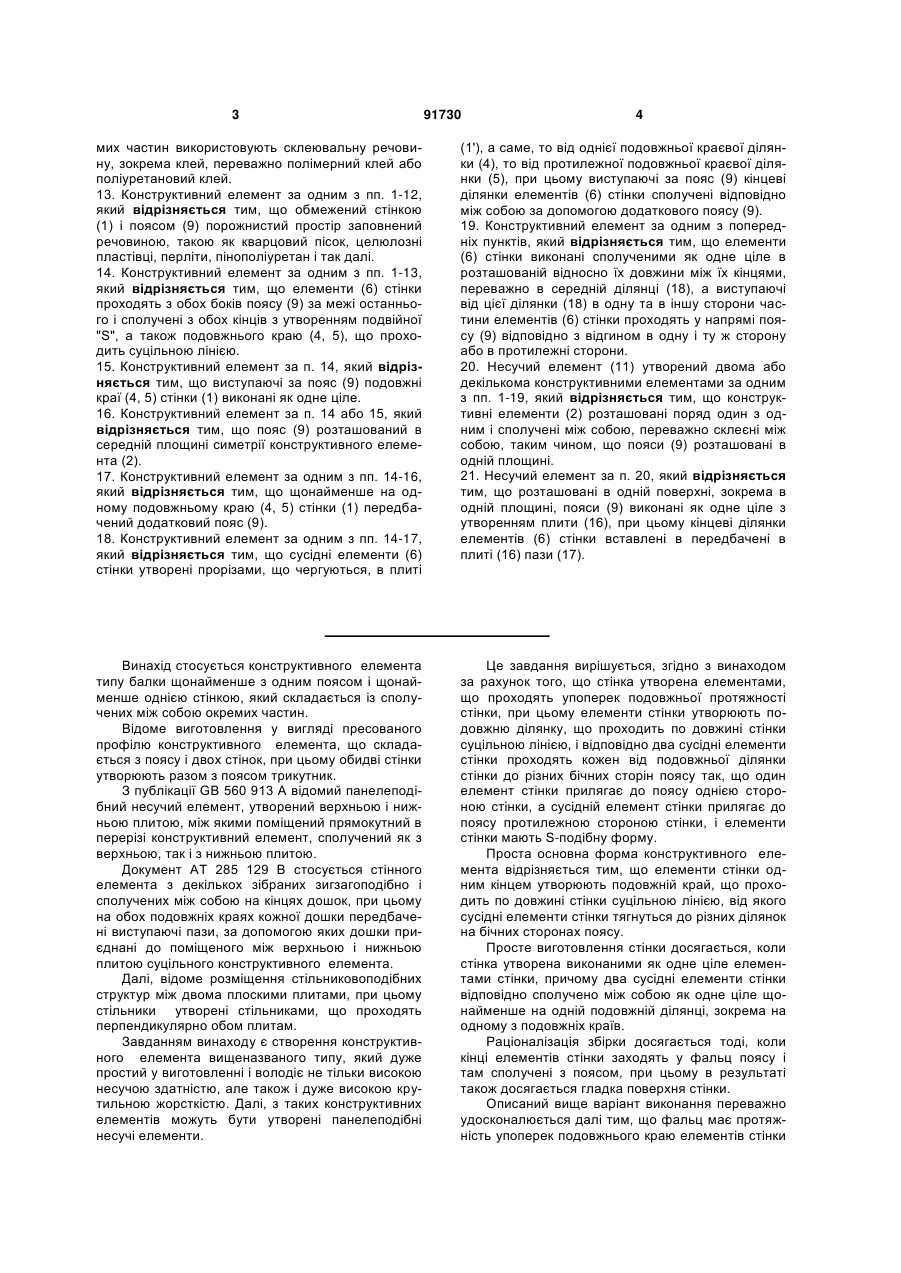

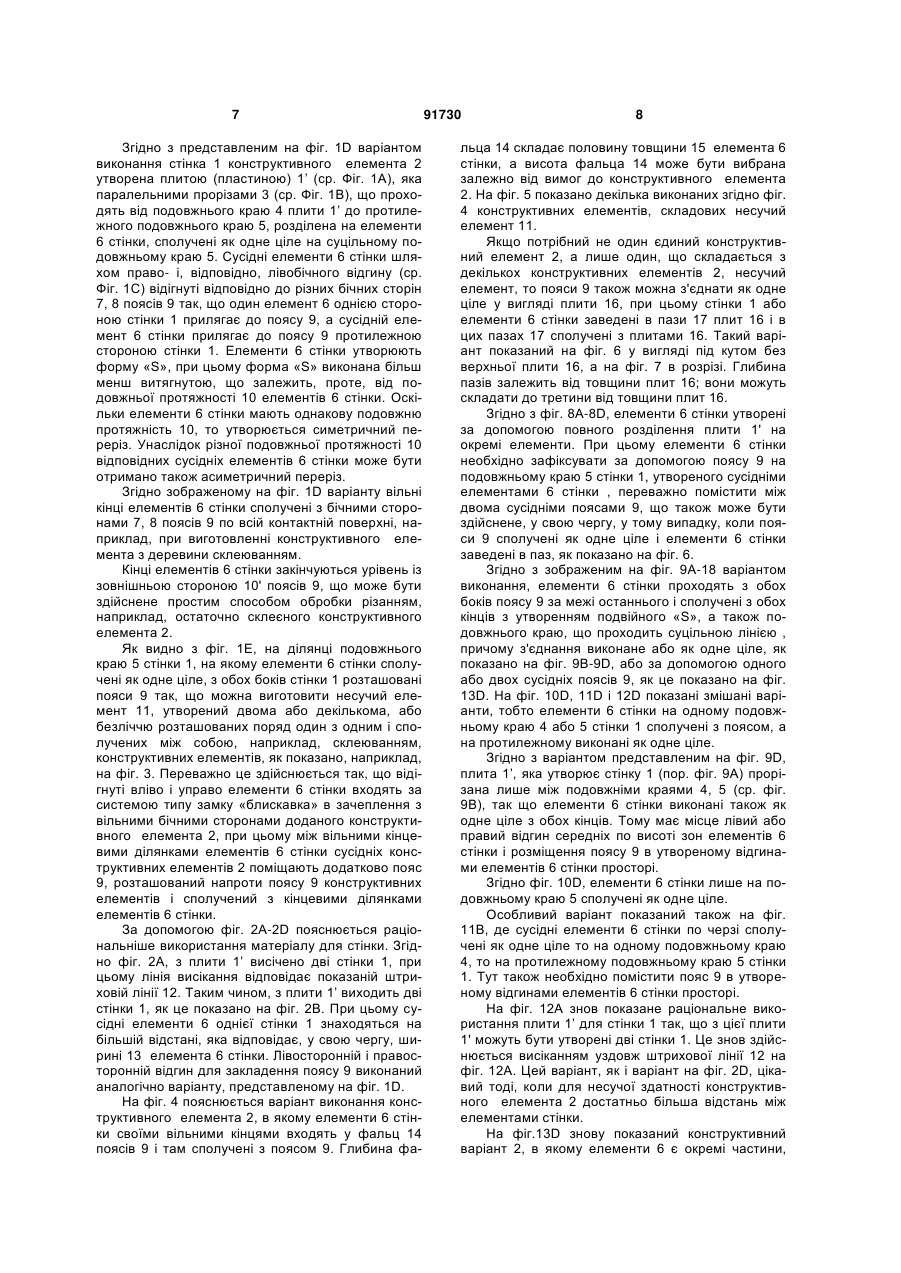

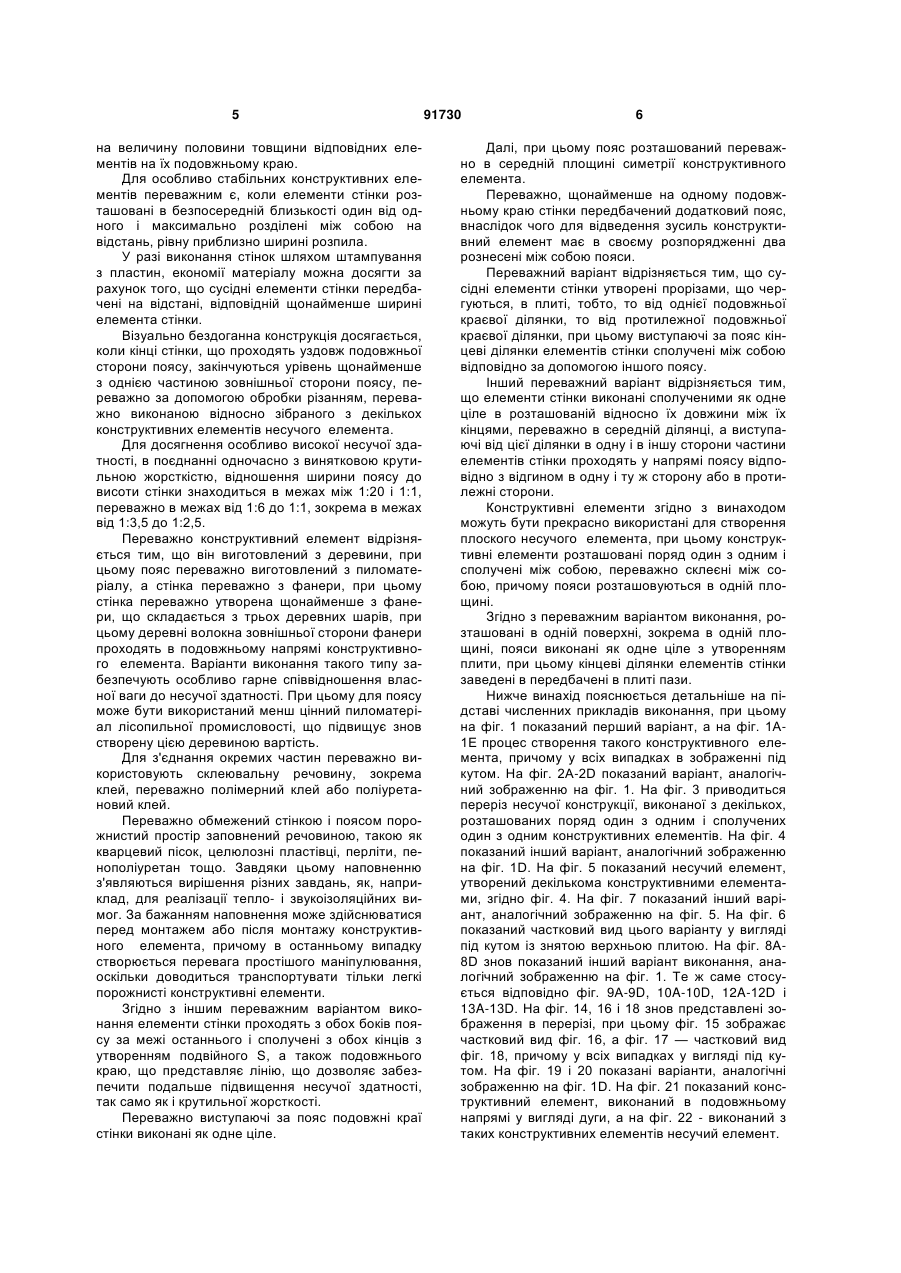

1. Конструктивний елемент (2) у вигляді балки, що складається із сполучених між собою окремих частин, містить щонайменше один пояс (9) і щонайменше одну стінку (1), при цьому стінка (1) утворена з елементів (6), що проходять упоперек подовжньої протяжності стінки (1), при цьому елементи (6) стінки утворюють подовжню ділянку (4, 5, 18), що проходить по довжині стінки (1) суцільною лінією, і відповідно два сусідні елементи (6) стінки від подовжньої ділянки (4, 5, 18) стінки (1) проходять кожен до різних бічних сторін (7, 8) поясу (9) таким чином, що один елемент (6) стінки прилягає до поясу (9) однією стороною стінки (1), а сусідній елемент (6) стінки прилягає до поясу (9) протилежною стороною стінки (1), який відрізняється тим, що елементи (6) стінки мають Sподібну форму, причому між подовжньою ділянкою (4, 5, 18), що проходить суцільною лінією, і щонайменше одним поясом (9) утворений крізний порожнистий простір, що проходить подовжньо. 2. Елемент за п. 1, який відрізняється тим, що елементи (6) стінки одним кінцем утворюють подовжній край (4, 5), що проходить по довжині стінки суцільною лінією, від якого сусідні елементи (6) стінки проходять до різних ділянок на бічних сторонах (7, 8) поясу (9). 3. Елемент за п. 1 або 2, який відрізняється тим, що стінка (1) утворена виконаними як одне ціле елементами (6) стінки, причому два сусідні елементи (6) стінки сполучено відповідно між собою як 2 (19) 1 3 91730 4 мих частин використовують склеювальну речовину, зокрема клей, переважно полімерний клей або поліуретановий клей. 13. Конструктивний елемент за одним з пп. 1-12, який відрізняється тим, що обмежений стінкою (1) і поясом (9) порожнистий простір заповнений речовиною, такою як кварцовий пісок, целюлозні пластівці, перліти, пінополіуретан і так далі. 14. Конструктивний елемент за одним з пп. 1-13, який відрізняється тим, що елементи (6) стінки проходять з обох боків поясу (9) за межі останнього і сполучені з обох кінців з утворенням подвійної "S", а також подовжнього краю (4, 5), що проходить суцільною лінією. 15. Конструктивний елемент за п. 14, який відрізняється тим, що виступаючі за пояс (9) подовжні краї (4, 5) стінки (1) виконані як одне ціле. 16. Конструктивний елемент за п. 14 або 15, який відрізняється тим, що пояс (9) розташований в середній площині симетрії конструктивного елемента (2). 17. Конструктивний елемент за одним з пп. 14-16, який відрізняється тим, що щонайменше на одному подовжньому краю (4, 5) стінки (1) передбачений додатковий пояс (9). 18. Конструктивний елемент за одним з пп. 14-17, який відрізняється тим, що сусідні елементи (6) стінки утворені прорізами, що чергуються, в плиті (1'), а саме, то від однієї подовжньої краєвої ділянки (4), то від протилежної подовжньої краєвої ділянки (5), при цьому виступаючі за пояс (9) кінцеві ділянки елементів (6) стінки сполучені відповідно між собою за допомогою додаткового поясу (9). 19. Конструктивний елемент за одним з попередніх пунктів, який відрізняється тим, що елементи (6) стінки виконані сполученими як одне ціле в розташованій відносно їх довжини між їх кінцями, переважно в середній ділянці (18), а виступаючі від цієї ділянки (18) в одну та в іншу сторони частини елементів (6) стінки проходять у напрямі поясу (9) відповідно з відгином в одну і ту ж сторону або в протилежні сторони. 20. Несучий елемент (11) утворений двома або декількома конструктивними елементами за одним з пп. 1-19, який відрізняється тим, що конструктивні елементи (2) розташовані поряд один з одним і сполучені між собою, переважно склеєні між собою, таким чином, що пояси (9) розташовані в одній площині. 21. Несучий елемент за п. 20, який відрізняється тим, що розташовані в одній поверхні, зокрема в одній площині, пояси (9) виконані як одне ціле з утворенням плити (16), при цьому кінцеві ділянки елементів (6) стінки вставлені в передбачені в плиті (16) пази (17). Винахід стосується конструктивного елемента типу балки щонайменше з одним поясом і щонайменше однією стінкою, який складається із сполучених між собою окремих частин. Відоме виготовлення у вигляді пресованого профілю конструктивного елемента, що складається з поясу і двох стінок, при цьому обидві стінки утворюють разом з поясом трикутник. З публікації GB 560 913 А відомий панелеподібний несучий елемент, утворений верхньою і нижньою плитою, між якими поміщений прямокутний в перерізі конструктивний елемент, сполучений як з верхньою, так і з нижньою плитою. Документ AT 285 129 В стосується стінного елемента з декількох зібраних зигзагоподібно і сполучених між собою на кінцях дошок, при цьому на обох подовжніх краях кожної дошки передбачені виступаючі пази, за допомогою яких дошки приєднані до поміщеного між верхньою і нижньою плитою суцільного конструктивного елемента. Далі, відоме розміщення стільниковоподібних структур між двома плоскими плитами, при цьому стільники утворені стільниками, що проходять перпендикулярно обом плитам. Завданням винаходу є створення конструктивного елемента вищеназваного типу, який дуже простий у виготовленні і володіє не тільки високою несучою здатністю, але також і дуже високою крутильною жорсткістю. Далі, з таких конструктивних елементів можуть бути утворені панелеподібні несучі елементи. Це завдання вирішується, згідно з винаходом за рахунок того, що стінка утворена елементами, що проходять упоперек подовжньої протяжності стінки, при цьому елементи стінки утворюють подовжню ділянку, що проходить по довжині стінки суцільною лінією, і відповідно два сусідні елементи стінки проходять кожен від подовжньої ділянки стінки до різних бічних сторін поясу так, що один елемент стінки прилягає до поясу однією стороною стінки, а сусідній елемент стінки прилягає до поясу протилежною стороною стінки, і елементи стінки мають S-подібну форму. Проста основна форма конструктивного елемента відрізняється тим, що елементи стінки одним кінцем утворюють подовжній край, що проходить по довжині стінки суцільною лінією, від якого сусідні елементи стінки тягнуться до різних ділянок на бічних сторонах поясу. Просте виготовлення стінки досягається, коли стінка утворена виконаними як одне ціле елементами стінки, причому два сусідні елементи стінки відповідно сполучено між собою як одне ціле щонайменше на одній подовжній ділянці, зокрема на одному з подовжніх країв. Раціоналізація збірки досягається тоді, коли кінці елементів стінки заходять у фальц поясу і там сполучені з поясом, при цьому в результаті також досягається гладка поверхня стінки. Описаний вище варіант виконання переважно удосконалюється далі тим, що фальц має протяжність упоперек подовжнього краю елементів стінки 5 на величину половини товщини відповідних елементів на їх подовжньому краю. Для особливо стабільних конструктивних елементів переважним є, коли елементи стінки розташовані в безпосередній близькості один від одного і максимально розділені між собою на відстань, рівну приблизно ширині розпила. У разі виконання стінок шляхом штампування з пластин, економії матеріалу можна досягти за рахунок того, що сусідні елементи стінки передбачені на відстані, відповідній щонайменше ширині елемента стінки. Візуально бездоганна конструкція досягається, коли кінці стінки, що проходять уздовж подовжньої сторони поясу, закінчуються урівень щонайменше з однією частиною зовнішньої сторони поясу, переважно за допомогою обробки різанням, переважно виконаною відносно зібраного з декількох конструктивних елементів несучого елемента. Для досягнення особливо високої несучої здатності, в поєднанні одночасно з винятковою крутильною жорсткістю, відношення ширини поясу до висоти стінки знаходиться в межах між 1:20 і 1:1, переважно в межах від 1:6 до 1:1, зокрема в межах від 1:3,5 до 1:2,5. Переважно конструктивний елемент відрізняється тим, що він виготовлений з деревини, при цьому пояс переважно виготовлений з пиломатеріалу, а стінка переважно з фанери, при цьому стінка переважно утворена щонайменше з фанери, що складається з трьох деревних шарів, при цьому деревні волокна зовнішньої сторони фанери проходять в подовжньому напрямі конструктивного елемента. Варіанти виконання такого типу забезпечують особливо гарне співвідношення власної ваги до несучої здатності. При цьому для поясу може бути використаний менш цінний пиломатеріал лісопильної промисловості, що підвищує знов створену цією деревиною вартість. Для з'єднання окремих частин переважно використовують склеювальну речовину, зокрема клей, переважно полімерний клей або поліуретановий клей. Переважно обмежений стінкою і поясом порожнистий простір заповнений речовиною, такою як кварцевий пісок, целюлозні пластівці, перліти, пенополіуретан тощо. Завдяки цьому наповненню з'являються вирішення різних завдань, як, наприклад, для реалізації тепло- і звукоізоляційних вимог. За бажанням наповнення може здійснюватися перед монтажем або після монтажу конструктивного елемента, причому в останньому випадку створюється перевага простішого маніпулювання, оскільки доводиться транспортувати тільки легкі порожнисті конструктивні елементи. Згідно з іншим переважним варіантом виконання елементи стінки проходять з обох боків поясуза межі останнього і сполучені з обох кінців з утворенням подвійного S, а також подовжнього краю, що представляє лінію, що дозволяє забезпечити подальше підвищення несучої здатності, так само як і крутильної жорсткості. Переважно виступаючі за пояс подовжні краї стінки виконані як одне ціле. 91730 6 Далі, при цьому пояс розташований переважно в середній площині симетрії конструктивного елемента. Переважно, щонайменше на одному подовжньому краю стінки передбачений додатковий пояс, внаслідок чого для відведення зусиль конструктивний елемент має в своєму розпорядженні два рознесені між собою пояси. Переважний варіант відрізняється тим, що сусідні елементи стінки утворені прорізами, що чергуються, в плиті, тобто, то від однієї подовжньої краєвої ділянки, то від протилежної подовжньої краєвої ділянки, при цьому виступаючі за пояс кінцеві ділянки елементів стінки сполучені між собою відповідно за допомогою іншого поясу. Інший переважний варіант відрізняється тим, що елементи стінки виконані сполученими як одне ціле в розташованій відносно їх довжини між їх кінцями, переважно в середній ділянці, а виступаючі від цієї ділянки в одну і в іншу сторони частини елементів стінки проходять у напрямі поясу відповідно з відгином в одну і ту ж сторону або в протилежні сторони. Конструктивні елементи згідно з винаходом можуть бути прекрасно використані для створення плоского несучого елемента, при цьому конструктивні елементи розташовані поряд один з одним і сполучені між собою, переважно склеєні між собою, причому пояси розташовуються в одній площині. Згідно з переважним варіантом виконання, розташовані в одній поверхні, зокрема в одній площині, пояси виконані як одне ціле з утворенням плити, при цьому кінцеві ділянки елементів стінки заведені в передбачені в плиті пази. Нижче винахід пояснюється детальніше на підставі численних прикладів виконання, при цьому на фіг. 1 показаний перший варіант, а на фіг. 1А1Е процес створення такого конструктивного елемента, причому у всіх випадках в зображенні під кутом. На фіг. 2A-2D показаний варіант, аналогічний зображенню на фіг. 1. На фіг. 3 приводиться переріз несучої конструкції, виконаної з декількох, розташованих поряд один з одним і сполучених один з одним конструктивних елементів. На фіг. 4 показаний інший варіант, аналогічний зображенню на фіг. 1D. На фіг. 5 показаний несучий елемент, утворений декількома конструктивними елементами, згідно фіг. 4. На фіг. 7 показаний інший варіант, аналогічний зображенню на фіг. 5. На фіг. 6 показаний частковий вид цього варіанту у вигляді під кутом із знятою верхньою плитою. На фіг. 8A8D знов показаний інший варіант виконання, аналогічний зображенню на фіг. 1. Те ж саме стосується відповідно фіг. 9A-9D, 10A-10D, 12A-12D і 13A-13D. На фіг. 14, 16 і 18 знов представлені зображення в перерізі, при цьому фіг. 15 зображає частковий вид фіг. 16, а фіг. 17 — частковий вид фіг. 18, причому у всіх випадках у вигляді під кутом. На фіг. 19 і 20 показані варіанти, аналогічні зображенню на фіг. 1D. На фіг. 21 показаний конструктивний елемент, виконаний в подовжньому напрямі у вигляді дуги, а на фіг. 22 - виконаний з таких конструктивних елементів несучий елемент. 7 Згідно з представленим на фіг. 1D варіантом виконання стінка 1 конструктивного елемента 2 утворена плитою (пластиною) 1’ (ср. Фіг. 1Α), яка паралельними прорізами 3 (ср. Фіг. 1В), що проходять від подовжнього краю 4 плити 1’ до протилежного подовжнього краю 5, розділена на елементи 6 стінки, сполучені як одне ціле на суцільному подовжньому краю 5. Сусідні елементи 6 стінки шляхом право- і, відповідно, лівобічного відгину (ср. Фіг. 1С) відігнуті відповідно до різних бічних сторін 7, 8 поясів 9 так, що один елемент 6 однією стороною стінки 1 прилягає до поясу 9, а сусідній елемент 6 стінки прилягає до поясу 9 протилежною стороною стінки 1. Елементи 6 стінки утворюють форму «S», при цьому форма «S» виконана більш менш витягнутою, що залежить, проте, від подовжньої протяжності 10 елементів 6 стінки. Оскільки елементи 6 стінки мають однакову подовжню протяжність 10, то утворюється симетричний переріз. Унаслідок різної подовжньої протяжності 10 відповідних сусідніх елементів 6 стінки може бути отримано також асиметричний переріз. Згідно зображеному на фіг. 1D варіанту вільні кінці елементів 6 стінки сполучені з бічними сторонами 7, 8 поясів 9 по всій контактній поверхні, наприклад, при виготовленні конструктивного елемента з деревини склеюванням. Кінці елементів 6 стінки закінчуються урівень із зовнішньою стороною 10' поясів 9, що може бути здійснене простим способом обробки різанням, наприклад, остаточно склеєного конструктивного елемента 2. Як видно з фіг. 1E, на ділянці подовжнього краю 5 стінки 1, на якому елементи 6 стінки сполучені як одне ціле, з обох боків стінки 1 розташовані пояси 9 так, що можна виготовити несучий елемент 11, утворений двома або декількома, або безліччю розташованих поряд один з одним і сполучених між собою, наприклад, склеюванням, конструктивних елементів, як показано, наприклад, на фіг. 3. Переважно це здійснюється так, що відігнуті вліво і управо елементи 6 стінки входять за системою типу замку «блискавка» в зачеплення з вільними бічними сторонами доданого конструктивного елемента 2, при цьому між вільними кінцевими ділянками елементів 6 стінки сусідніх конструктивних елементів 2 поміщають додатково пояс 9, розташований напроти поясу 9 конструктивних елементів і сполучений з кінцевими ділянками елементів 6 стінки. За допомогою фіг. 2A-2D пояснюється раціональніше використання матеріалу для стінки. Згідно фіг. 2А, з плити 1’ висічено дві стінки 1, при цьому лінія висікання відповідає показаній штриховій лінії 12. Таким чином, з плити 1’ виходить дві стінки 1, як це показано на фіг. 2В. При цьому сусідні елементи 6 однієї стінки 1 знаходяться на більшій відстані, яка відповідає, у свою чергу, ширині 13 елемента 6 стінки. Лівосторонній і правосторонній відгин для закладення поясу 9 виконаний аналогічно варіанту, представленому на фіг. 1D. На фіг. 4 пояснюється варіант виконання конструктивного елемента 2, в якому елементи 6 стінки своїми вільними кінцями входять у фальц 14 поясів 9 і там сполучені з поясом 9. Глибина фа 91730 8 льца 14 складає половину товщини 15 елемента 6 стінки, а висота фальца 14 може бути вибрана залежно від вимог до конструктивного елемента 2. На фіг. 5 показано декілька виконаних згідно фіг. 4 конструктивних елементів, складових несучий елемент 11. Якщо потрібний не один єдиний конструктивний елемент 2, а лише один, що складається з декількох конструктивних елементів 2, несучий елемент, то пояси 9 також можна з'єднати як одне ціле у вигляді плити 16, при цьому стінки 1 або елементи 6 стінки заведені в пази 17 плит 16 і в цих пазах 17 сполучені з плитами 16. Такий варіант показаний на фіг. 6 у вигляді під кутом без верхньої плити 16, а на фіг. 7 в розрізі. Глибина пазів залежить від товщини плит 16; вони можуть складати до третини від товщини плит 16. Згідно з фіг. 8A-8D, елементи 6 стінки утворені за допомогою повного розділення плити 1' на окремі елементи. При цьому елементи 6 стінки необхідно зафіксувати за допомогою поясу 9 на подовжньому краю 5 стінки 1, утвореного сусідніми елементами 6 стінки , переважно помістити між двома сусідніми поясами 9, що також може бути здійснене, у свою чергу, у тому випадку, коли пояси 9 сполучені як одне ціле і елементи 6 стінки заведені в паз, як показано на фіг. 6. Згідно з зображеним на фіг. 9А-18 варіантом виконання, елементи 6 стінки проходять з обох боків поясу 9 за межі останнього і сполучені з обох кінців з утворенням подвійного «S», а також подовжнього краю, що проходить суцільною лінією , причому з'єднання виконане або як одне ціле, як показано на фіг. 9B-9D, або за допомогою одного або двох сусідніх поясів 9, як це показано на фіг. 13D. На фіг. 10D, 11D і 12D показані змішані варіанти, тобто елементи 6 стінки на одному подовжньому краю 4 або 5 стінки 1 сполучені з поясом, а на протилежному виконані як одне ціле. Згідно з варіантом представленим на фіг. 9D, плита 1’, яка утворює стінку 1 (пор. фіг. 9А) прорізана лише між подовжніми краями 4, 5 (ср. фіг. 9В), так що елементи 6 стінки виконані також як одне ціле з обох кінців. Тому має місце лівий або правий відгин середніх по висоті зон елементів 6 стінки і розміщення поясу 9 в утвореному відгинами елементів 6 стінки просторі. Згідно фіг. 10D, елементи 6 стінки лише на подовжньому краю 5 сполучені як одне ціле. Особливий варіант показаний також на фіг. 11В, де сусідні елементи 6 стінки по черзі сполучені як одне ціле то на одному подовжньому краю 4, то на протилежному подовжньому краю 5 стінки 1. Тут також необхідно помістити пояс 9 в утвореному відгинами елементів 6 стінки просторі. На фіг. 12А знов показане раціональне використання плити 1’ для стінки 1 так, що з цієї плити 1' можуть бути утворені дві стінки 1. Це знов здійснюється висіканням уздовж штрихової лінії 12 на фіг. 12А. Цей варіант, як і варіант на фіг. 2D, цікавий тоді, коли для несучої здатності конструктивного елемента 2 достатньо більша відстань між елементами стінки. На фіг.13D знову показаний конструктивний варіант 2, в якому елементи 6 є окремі частини, 9 тобто повністю відокремлені відповідно від сусіднього елемента 6 стінки. На фіг. 14-18 показані варіанти створення несучого елемента.. 11, що складається з двох, декілька або безлічі конструктивних елементів 2, як вони показані на фіг. 9D, 10D, 11D, 12D і 13D, при цьому кінці елементів 6 стінки знов закінчуються урівень з поясами 9 (фіг. 14) або входять у фальці 14 поясів 9, а саме в ті пояси, які розташовані із зовнішнього боку несучого елемента. 11. На фіг. 17 і 18 знову зображено цілісне виконання поясів, що знаходяться зовні, у вигляді плит 16 несучого елемента 11, при цьому елементи 6 стінки знов заведені в пази останніх, аналогічно зображенню на фіг. 7. Конструктивний елемент 2 особливого типу показаний також на фіг. 19D і 20D. У цьому конструктивному елементі 2 елементи 6 стінки виконані цілісними в середній частині їх подовжньої протяжності, що забезпечується прорізанням плити 1' для стінки з обох подовжніх країв 4, 5 до середньої подовжньої ділянки 18, що проходить суцільною лінією (ср. фіг. 19В і 20В). Після лівого і правого відгину кінців елементів 6 стінки два пояси 9, сполучені кінцями елементів 6 стінки, можуть бути поміщені між кінців елементів 6 стінки. В цьому випадку для конструктивного елемента 2 більше не потрібний середній по висоті пояс 9. Згідно з фіг. 19D, обидва кінці елемента 6 стінки відігнуті завжди на одну і ту ж сторону 7 або 8 пояса, а згідно варіанту, зображеному на фіг. 20D, завжди на різні сторони 7 або 8 пояса 9. Конструктивні елементи 2, згідно з фіг. 19D і 20D, знов за рахунок їх розташування один біля іншого і з'єднання між собою - як вже описано за типом замку «блискавка» - утворюють панелеподібний несучий елемент, 11. У такому панелеподібному несучому елементі 11 для особливої жорсткості може бути використаний, зрозуміло, також середній по висоті пояс 9, як це показано на фіг. 21 і 22. В цьому випадку він прилягає до елементів 6 стінки на висоті сполучених як одне ціле ділянок 18 останніх і в цих ділянках також сполучений з елементами 6 стінки, цього разу склеюванням. Винахід не обмежений лише прямолінійними конструктивними елементами, більш того вони також можуть бути виконані зігнутими, як це показано на фіг. 23. В цьому випадку форма дуги відповідає формі дуги поясу 9 або поясів 9. За рахунок розташування таких зігнутих конструктивних елементів поряд один з одним створюються також зігнуті плоскі несучі елементи, 11 (пор. фіг. 24). Для досягнення високої несучої здатності, в поєднанні одночасно з гарною крутильною жорсткістю співвідношення ширини поясу до висоти конструктивного елемента 2 знаходиться в межах 1:20 і 1:1, переважно в межах від 1:6 до 1:1, зокрема в межах від 1:3,5 до 1:2,5. Переважно конструктивний елемент 2 повністю виготовлений з деревини, при цьому пояс 9 91730 10 переважно виготовлений з фанери і при цьому стінка 1 доцільно утворена з тришарової або п'ятишарової фанери, а деревні волокна зовнішніх шарів фанери проходять в подовжньому напрямі конструктивного елемента 2. Варіанти виконання цього типу забезпечують особливо гарне співвідношення власної ваги до несучої здатності. При цьому для поясу 9 може бути використаний менш цінний пиломатеріал лісопильної промисловості, що підвищує знов створену цією деревиною вартість. Якщо конструктивний елемент 2 сполучений склеюванням, то для деревини переважно використовується склеювальна речовина для дерева, зокрема полімерні клеї або поліуретанові клеї. Ширші можливості пропонують сучасні клеї, які тужавіють мікрохвильовим або УФОПРОМІНЮВАННЯМ. В рівній мірі замість рідкого клею може бути використана також клейова плівка. Переважно утворений стінкою 1 і поясом 9 порожнистий простір заповнюють речовиною, такою як, наприклад, кварцевий пісок, целюлозні пластівці, пенополіуретан, перліти тощо. Завдяки наповненню з'являються різні вирішення різних завдань, як, наприклад, для реалізації тепло- і звукоізоляційних вимог. За бажанням наповнення може здійснюватися перед монтажем або після монтажу конструктивного елемента, причому в останньому випадку створюється перевага простішого маніпулювання, оскільки доводиться транспортувати тільки легкі порожнисті конструктивні елементи 2. Вигідним в плані навантаження є конструктивний елемент 2 з симетричним перерізом, який відрізняється тим, що кінцева ділянка стінки 1 знаходиться в середній частині по ширині поясу 9. Інше переважне застосування конструктивного елемента 2 згідно з винаходом забезпечує з'єднання декількох конструктивних елементів в плоскі конструкції, які можуть служити як стінні елементи або як облицювальні елементи стін. Плоскі конструкції можуть використовуватися також як елементи опалубки при бетонуванні і як профільовані елементи для вкликопрогонових кроквяних ферм, силососховищ тощо. Конструктивний елемент 2 згідно з винаходом має ту перевагу, що може бути виготовлений в принципі повністю з різних матеріалів, а також можуть бути виготовлені з різних матеріалів відповідно пояс 9 і стінка 1, при цьому для стінки 1 в першу чергу підходять матеріали, які можуть сприймати зрушуючі зусилля, а також володіють гнучкістю, і що переважно клеяться. Так, стінка 1, наприклад, може бути виготовлена з картону, пластмаси, металевого листа, багатошарової фанери або інших деревних матеріалів. Також пояс 9 може бути виготовлений з різних матеріалів, таких як пластмаса, картон, багатошарова фанера або також з металу. 11 91730 12 13 Комп’ютерна верстка І.Скворцова 91730 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601
