B23B 39/00 — Розточувальні або свердлильні верстати загального призначення; лінії розточувальних або свердлильних верстатів

Номер патенту: 31416

Опубліковано: 10.04.2008

Автори: Іванов Віталій Олександрович, Карпусь Владислав Євгенович

МПК: B23B 39/00

Мітки: регулюється, автоматичної, базуюча, призма

Формула / Реферат:

Базуюча призма, що автоматично регулюється, яка має корпус та рухомі установні елементи, яка відрізняється тим, що установні елементи виконані у вигляді дисків, вісь обертання яких зміщена відносно осі диска.

Номер патенту: 31469

Опубліковано: 10.04.2008

Автори: Карпусь Владислав Євгенович, Іванов Віталій Олександрович

МПК: B23B 39/00

Мітки: базуючий, вузол

Формула / Реферат:

Базуючий вузол, який має плиту з пазами, який відрізняється тим, що опорні елементи з опорами розміщені з можливістю переміщення вздовж призматичних пазів за допомогою направляючої планки і гвинта з лівою та правою різзю.

Номер патенту: 31468

Опубліковано: 10.04.2008

Автори: Іванов Віталій Олександрович, Карпусь Владислав Євгенович

МПК: B23B 39/00, B23Q 3/06

Мітки: патрон, самоцентруючий, автоматичним, токарний, приводом

Формула / Реферат:

Токарний самоцентруючий патрон з автоматичним приводом, який має корпус та кулачки, який відрізняється тим, що має плиту з радіальними пазами, які виконані під кутом 120 градусів один до одного, вздовж яких мають можливість переміщення кулачки з установними гвинтами та опорними елементами за допомогою направляючої планки й гвинта з лівою та правою різзю, причому один кінець гвинта має крок різі, вдвічі менший за інший.

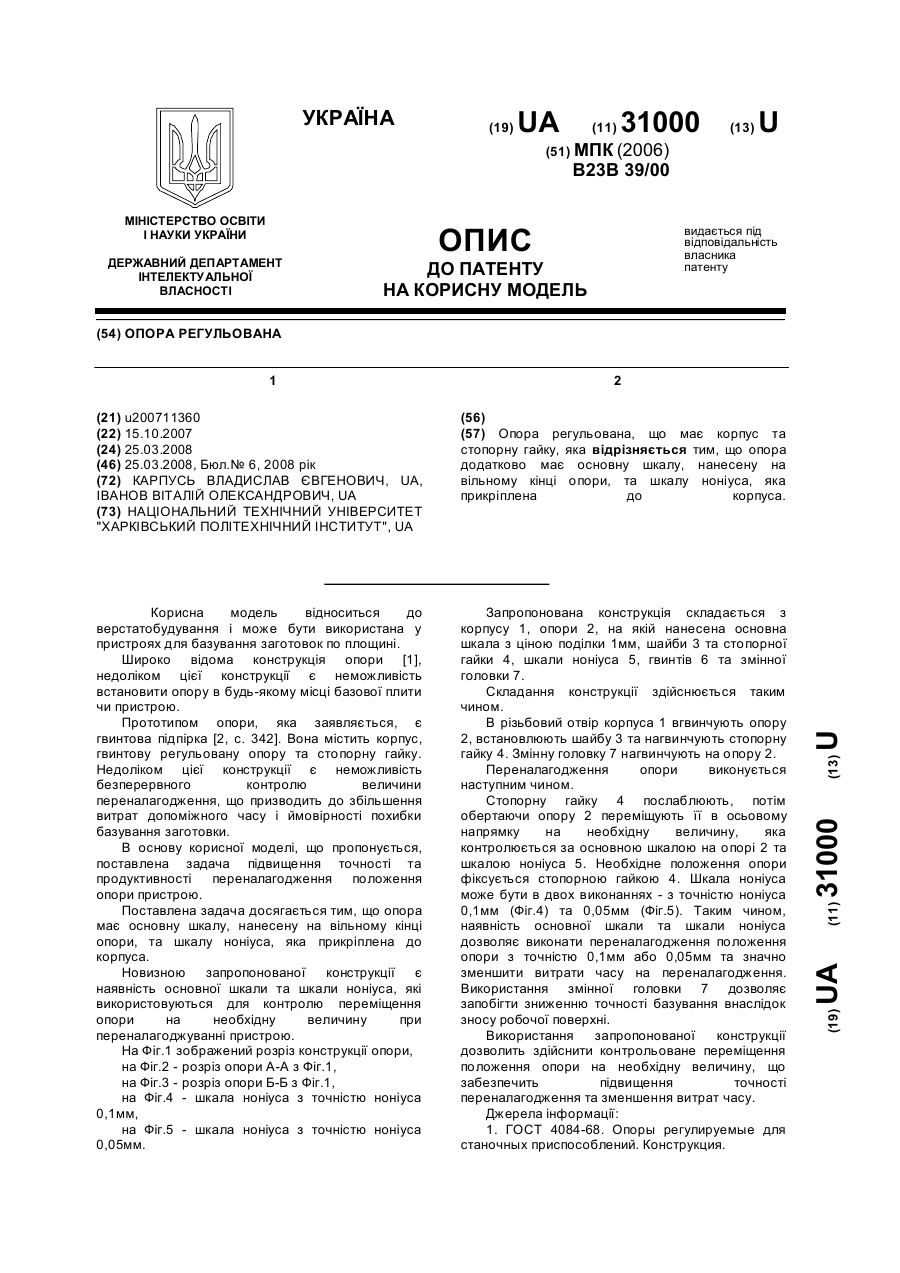

Номер патенту: 31000

Опубліковано: 25.03.2008

Автори: Карпусь Владислав Євгенович, Іванов Віталій Олександрович

МПК: B23B 39/00

Мітки: опора, регульована

Формула / Реферат:

Опора регульована, що має корпус та стопорну гайку, яка відрізняється тим, що опора додатково має основну шкалу, нанесену на вільному кінці опори, та шкалу ноніуса, яка прикріплена до корпуса.

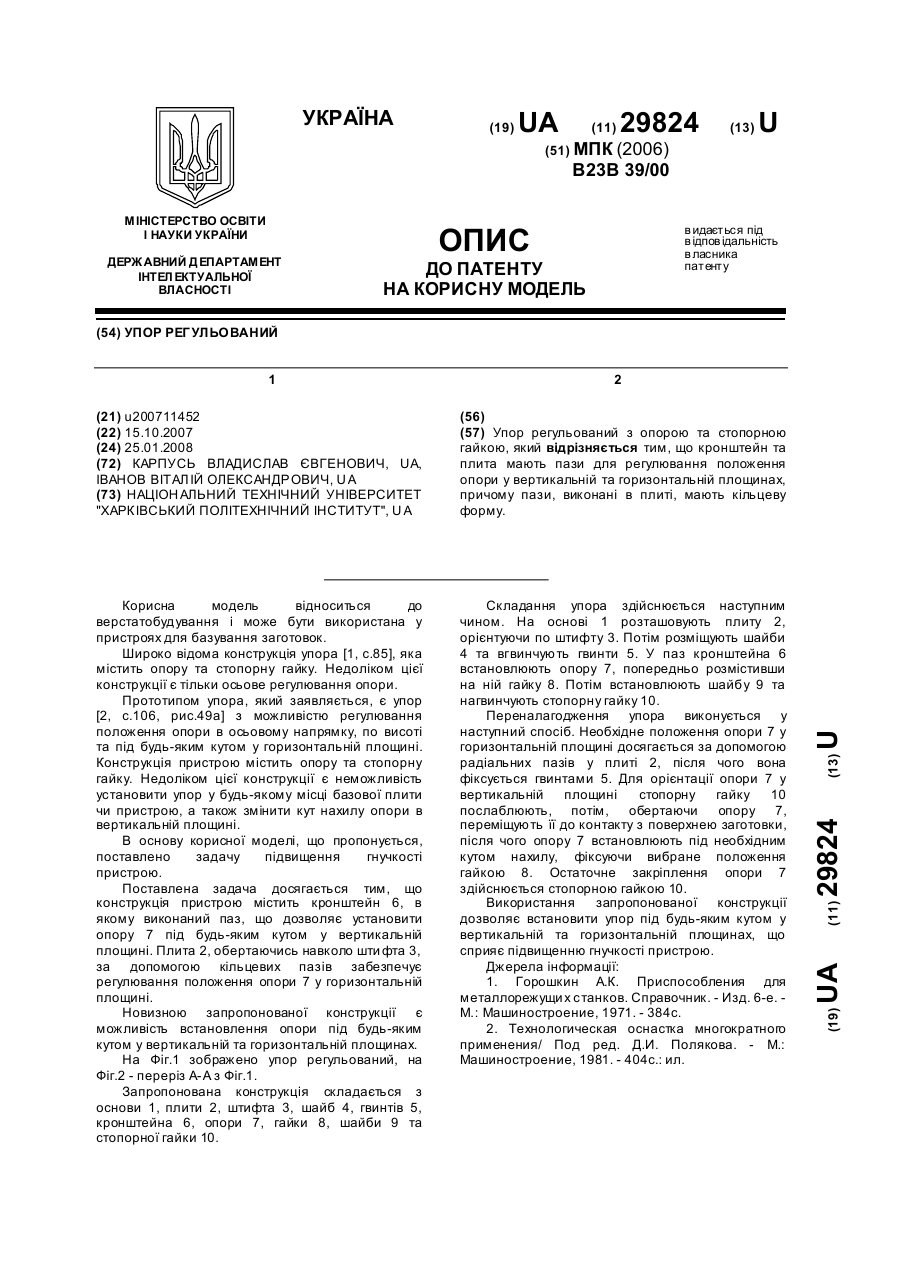

Номер патенту: 29824

Опубліковано: 25.01.2008

Автори: Іванов Віталій Олександрович, Карпусь Владислав Євгенович

МПК: B23B 39/00

Мітки: регульованій, упор

Формула / Реферат:

Упор регульований з опорою та стопорною гайкою, який відрізняється тим, що кронштейн та плита мають пази для регулювання положення опори у вертикальній та горизонтальній площинах, причому пази, виконані в плиті, мають кільцеву форму.

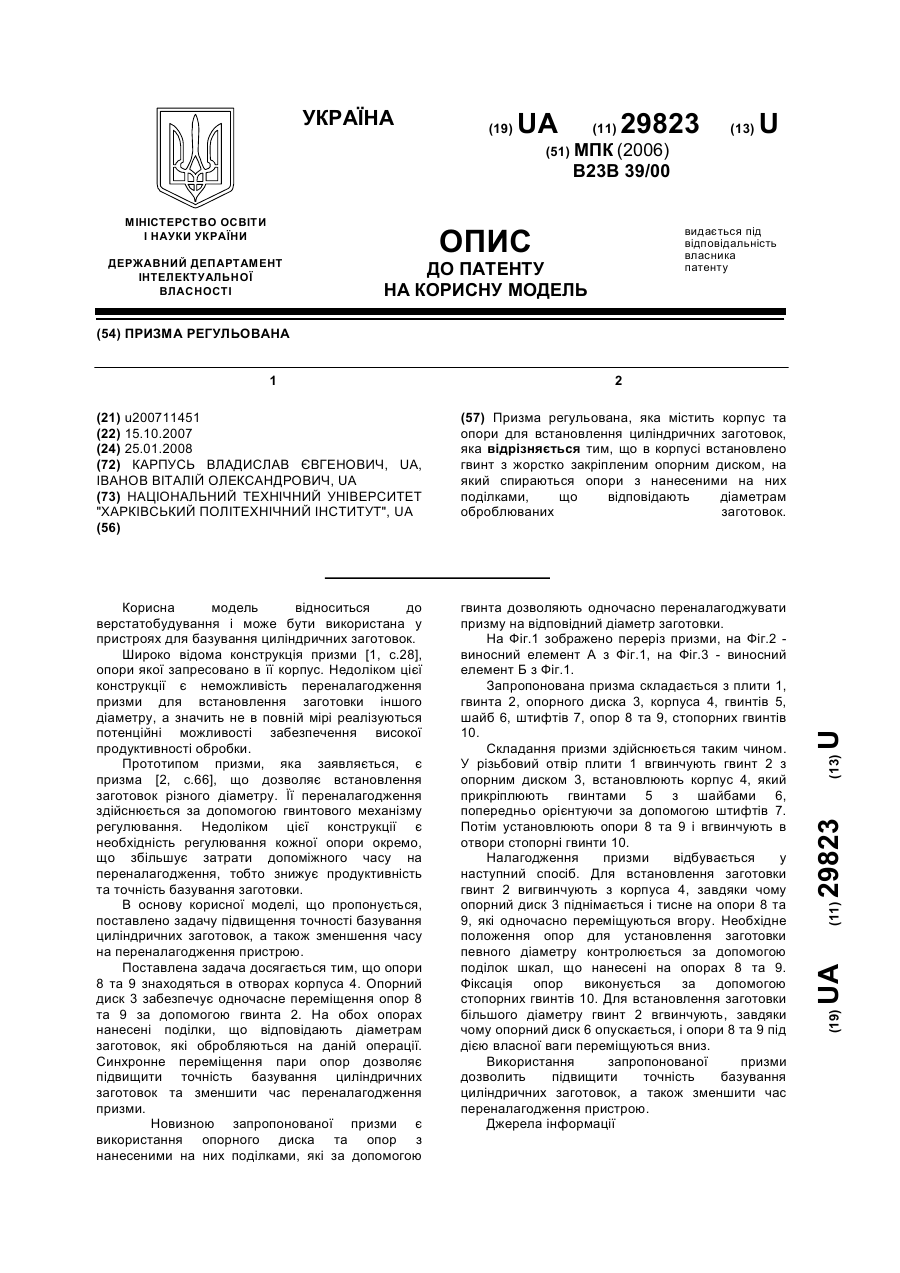

Номер патенту: 29823

Опубліковано: 25.01.2008

Автори: Іванов Віталій Олександрович, Карпусь Владислав Євгенович

МПК: B23B 39/00

Мітки: регульована, призма

Формула / Реферат:

Призма регульована, яка містить корпус та опори для встановлення циліндричних заготовок, яка відрізняється тим, що в корпусі встановлено гвинт з жорстко закріпленим опорним диском, на який спираються опори з нанесеними на них поділками, що відповідають діаметрам оброблюваних заготовок.

Номер патенту: 28345

Опубліковано: 10.12.2007

Автор: Безуглий Леонід Іванович

МПК: B23B 19/00, B23B 39/00, B23B 47/00 ...

Мітки: неповноповоротна, віялоподібна, фрезерно-свердлильна, головка, шпиндельна

Формула / Реферат:

1. Шпиндельна віялоподібна неповноповоротна фрезерно-свердлильна головка, що містить  встановлений на колоні корпус циліндричної форми, розташовані в його порожнині пневмодвигуни, вали яких кінематично зв'язані з шпинделями, оснащеними різними різальними інструментами, систему підведення до пневмодвигунів стиснутого повітря, запірні вентилі, яка відрізняється тим, що вона виконана неповноповоротною і, в даному випадку, має три шпинделі,...

Номер патенту: 27551

Опубліковано: 12.11.2007

Автори: Карпусь Владислав Євгенович, Іванов Віталій Олександрович

МПК: B23Q 3/06, B23B 39/00

Мітки: губки, лещат, верстатних

Формула / Реферат:

Губки верстатних лещат, що встановлені в Т-подібний паз верстатних лещат та жорстко закріплені за допомогою елементів кріплення, які відрізняються тим, що мають в корпусі жорсткозакріплені опори та самовстановлювальні рухомі опори, що виконані  з можливістю осьового переміщення.

Номер патенту: 22237

Опубліковано: 25.04.2007

Автор: Безуглий Леонід Іванович

МПК: B23B 39/00

Мітки: роторний, верстат-автомат, свердлильний

Формула / Реферат:

1. Роторний свердлильний верстат-автомат, який містить станину, встановлений на ній ротор з шпинделями, які несуть затискні пристрої з оброблюваними деталями, а вал ротора кінематичнo з'єднаний з шпиндельною зіркоподібною револьверною головкою, вал якої кінематичнo з'єднаний з шпинделями ротора, який відрізняється тим, що верстат оснащено системами багаторазового повторення циклу його роботи і автоматичного ділення кола деталі на необхідну...

Номер патенту: 19180

Опубліковано: 15.12.2006

Автори: Остафьєв Володимир Олександрович, Кокаровцев Валерій Васильович, Діордіца Ірина Миколаївна

МПК: B23Q 17/22, B23B 39/00

Мітки: верстатах, віброакустична, деталей, обробки, система, високоточних

Формула / Реферат:

Віброакустична система для обробки на верстатах високоточних деталей, що містить датчик, інтерфейс з підсилювачем, персональний комп'ютер (ПК), вузол системи числового програмного керування (ЧПК), вхід якого підключено до блока інтерфейсу з підсилювачем, а вихід системи - до ПК, що має зв'язок з інформаційною базою, для корекції траєкторії руху різального інструмента, підвищуючи точність обробки деталі, яка відрізняється тим, що як датчик...

Номер патенту: 7476

Опубліковано: 15.06.2005

Автор: Безуглий Леонід Іванович

МПК: B23B 3/00, B23B 47/00, B23B 19/00, B23B 39/00 ...

Мітки: револьверна, шпиндельна, зіркоподібна, головка

Формула / Реферат:

1. Шпиндельна зіркоподібна револьверна головка, яка містить корпус, шпинделі, які оснащені різними інструментами, мальтійський хрест, двигуни, конічні передачі, що з'єднують двигуни з шпинделями, і встановлена на верстаті з можливістю обертання навколо своєї осі за допомогою мальтійського хреста, яка відрізняється тим, що для зменшення габаритів, підвищення компактності конструкції і забезпечення можливості плавного регулювання швидкості...

Номер патенту: 6057

Опубліковано: 15.04.2005

Автори: Петровський Валерій Петрович, Клованич Роман Васильович

МПК: B23B 39/00

Мітки: верстата, вузол, висувний, свердлувального

Формула / Реферат:

Висувний вузол свердлувального верстата, який містить рухому шпиндельну гільзу, яка встановлена в двох опорах, і шліцьове з'єднання, який відрізняється тим, що опори виконані у вигляді регульованих циліндричних шарикових напрямних з циркуляцією тіл кочення, а в шліцьовому з'єднанні встановлені тіла кочення, причому в шліцьовому з'єднанні шліцьовий хвостовик виконаний ступінчатим.

Номер патенту: 69601

Опубліковано: 15.09.2004

Автори: Петровський Валерій Петрович, Саєнко Олександр Володимирович

МПК: B23B 39/00

Мітки: головка, шпинделів, багатошпиндельна, регульованим, положенням

Формула / Реферат:

Багатошпиндельна головка з регульованим положенням шпинделів, що містить корпус, у якому розташований механізм обертання шпинделів та кінематичні ланцюги регулювання їхнього положення, яка відрізняється тим, що ланцюги регулювання з'єднані гітарою настроювання з приводом подачі столу верстата.

Номер патенту: 32715

Опубліковано: 15.02.2001

Автори: Сіндєєв Володимир Іванович, Черевко Андрій Валерійович, Кроль Олег Соломонович

МПК: B23B 39/00, B23Q 1/00

Мітки: верстата, фрезерно-розточувального, станина, горизонтального

Формула / Реферат:

Станина горизонтального фрезерно-розточувального верстата коробчатої форми з опорною площадкою для стояка з шпиндельною бабкою та напрямними для робочого стола, розміщеними на зовнішніх та внутрішніх стінках станини, з’єднаних плоскою основою, яка відрізняється тим, що частина плоскої основи станини, яка з’єднує її зовнішні та внутрішні стінки під напрямними стола, виконана з уклоном в сторону від зони різання, а частина основи станини, яка...

Номер патенту: 31025

Опубліковано: 15.12.2000

Автори: Бабич Валентин Миколайович, Пестунов Володимир Михайлович

МПК: B23B 39/00

Мітки: багатопозиційний, верстат, агрегатний

Текст:

...9, му&га 10, шпонка 11 І пружина 12. На робочих позиціях статти 1 агрегатного верстата встановлені силові вузли 2. Навколо нерухомої центральної колони 3 періодично обертається поворотний ділильний стіл 4, ка всіх позиціях якого (включаючи і завантажувальну), позначених римськими цифрами І-VIII, установлені поворотні планшайби 5, що несуть затискні пристосування 13 з оброблюваними заготовками 14, На нерухомій частині верстата...

Номер патенту: 27038

Опубліковано: 28.02.2000

Автори: Гроссхайм Курт, Бельге Давід

МПК: B23B 41/00, B21J 15/00, B23B 39/00 ...

Мітки: свердлувальний, верстат

Формула / Реферат:

1. Сверлильный станок для автоматического изготовления отверстий под заклепки, содержащий установленную с возможностью поворота крепежную консоль с зажимными элементами для присоединения сверлильного станка и производственному роботу, размещенную на ней с возможностью перемещения параллельно оси сверлильного шпинделя каретку, несущую шпиндельную бабку со сверлильной головкой, в которой с возможностью вращения установлен сверлильный шпиндель...

Номер патенту: 16745

Опубліковано: 29.08.1997

Автори: Зільберман Фелікс Давидович, Гурович Георгій Вікторович

МПК: B23B 39/00

Мітки: вертикально-свердлувальний, верстат

Формула / Реферат:

Вертикально-сверлильный станок, на оснований которого закроплена колонна, несущая сверлильную головку, и установленный с возможностью поворота кронштейн, несущий средство управления и предназначенный для размещения стола, установленного с возможностью поворота, при этом стол связан с кронштейном, а последний — с колонной посредством клеммных зажимов, отличающийся тем, что, с целью повышения производительности и удобства обслуживания, средство...

Номер патенту: 17805

Опубліковано: 03.06.1997

Автори: Карпусь Владислав Євгенович, Тимофієв Юрій Вікторович, Хіцан Валерій Дмитрович, Гаврилюк Юрій Романович

МПК: B23B 39/00

Мітки: оснастка, шпиндельна, універсально-збірна

Формула / Реферат:

Уверсально-сборная шпиндельная оснастка, содержащая корпус, шпиндели и шпиндельные втулки, отличающаяся тем, что оснастка снабжена сменными объемными секторами, из тонкостенных оболочек, заполненных гидропластмассой и имеющих углы секторов в плане в пределах 30-90°, а втулки, несущие шпиндели, имеют ширину, равную ширине радиальных пазов, образованных тонкостенными оболочками соседних объемных секторов, а в корпусе, используемом для всех...

Номер патенту: 17405

Опубліковано: 06.05.1997

Автори: Гаврилюк Юрій Романович, Тимофієв Юрій Вікторович, Хіцан Валерій Дмитрович, Карпусь Владислав Євгенович

МПК: B23B 39/00

Мітки: насадка, багатошпиндельна

Формула / Реферат:

1. Многошпиндельная насадка, содержащая корпус из магнитопроводящего материала, элементы оребрения наружные и внутренние, расположенные с чередованием, полость между которыми заполнена ферромагнитной жидкостью, и электромагнитную катушку, установленную в круговой канавке на наружной поверхности корпуса, отличающаяся тем, что корпус насадки имеет цилиндрическую расточку, соосно которой установлен центральный шпиндель, а элементы оребрения...

Номер патенту: 17380

Опубліковано: 15.04.1997

Автори: Хіцан Валерій Дмитрович, Тимофієв Юрій Вікторович, Карпусь Владислав Євгенович, Гаврилюк Юрій Романович

МПК: B23B 39/00

Мітки: оснастка, шпиндельна, універсально-збірна

Формула / Реферат:

Универсально-сборная шпиндельная оснастка, содержащая корпус, шпиндели и шпиндельные втулки, отличающаяся тем, что оснастка снабжена двумя наборами объемных секторов, из тонкостенных оболочек, заполненных гидропластмассой и имеющих углы секторов в плане 30° и 45°, накладными пластинами, охватывающими попарно шпиндельные втулки, двумя кондукторными дисками с отверстиями, в которые устанавливают шпиндельные втулки, вставками, толщина которых...

Номер патенту: 1637

Опубліковано: 25.10.1994

Автори: Саленко Світлана Василівна, Любимов Олександр Олександрович, Валюх Володимир Федорович, Аверчев Вячеслав Якович

МПК: B23B 39/00

Мітки: установка, виробах, одержання, крупногабаритних, отворів

Формула / Реферат:

Установка для обработки отверстий в круп­ногабаритных деталях, содержащая портал, уста­новленные на нем направляющие, предназна­ченные для размещения траверсы, установленные на последней с возможностью перемещения ка­ретки с размещенными на них сверлильными голо­вками и установленный на портале механизм фиксации детали, отличающаяся тем, что, с целью повышения точности и расширения техно­логических возможностей за счет надежной фиксации...
