C30B 29/14 — фосфати

Номер патенту: 114692

Опубліковано: 10.07.2017

Автори: Воронов Олексій Петрович, Юрченко Антон Миколайович

МПК: C30B 29/14, C30B 7/04, C30B 7/00 ...

Мітки: літію, монокристалів, дигідрофосфату, орієнтованих, спосіб, вирощування

Формула / Реферат:

Спосіб вирощування орієнтованих монокристалів літію дигідрофосфату, що включає приготування вихідного водного розчину літію дигідрофосфату з ортофосфорною кислотою, підготування та встановлення в ростовій камері затравки, заповнення кристалізатора вихідним розчином, доведення вихідного розчину до стану насичення, вирощування монокристала при постійному відносному пересиченні, який відрізняється тим, що у готовому вихідному водному розчині...

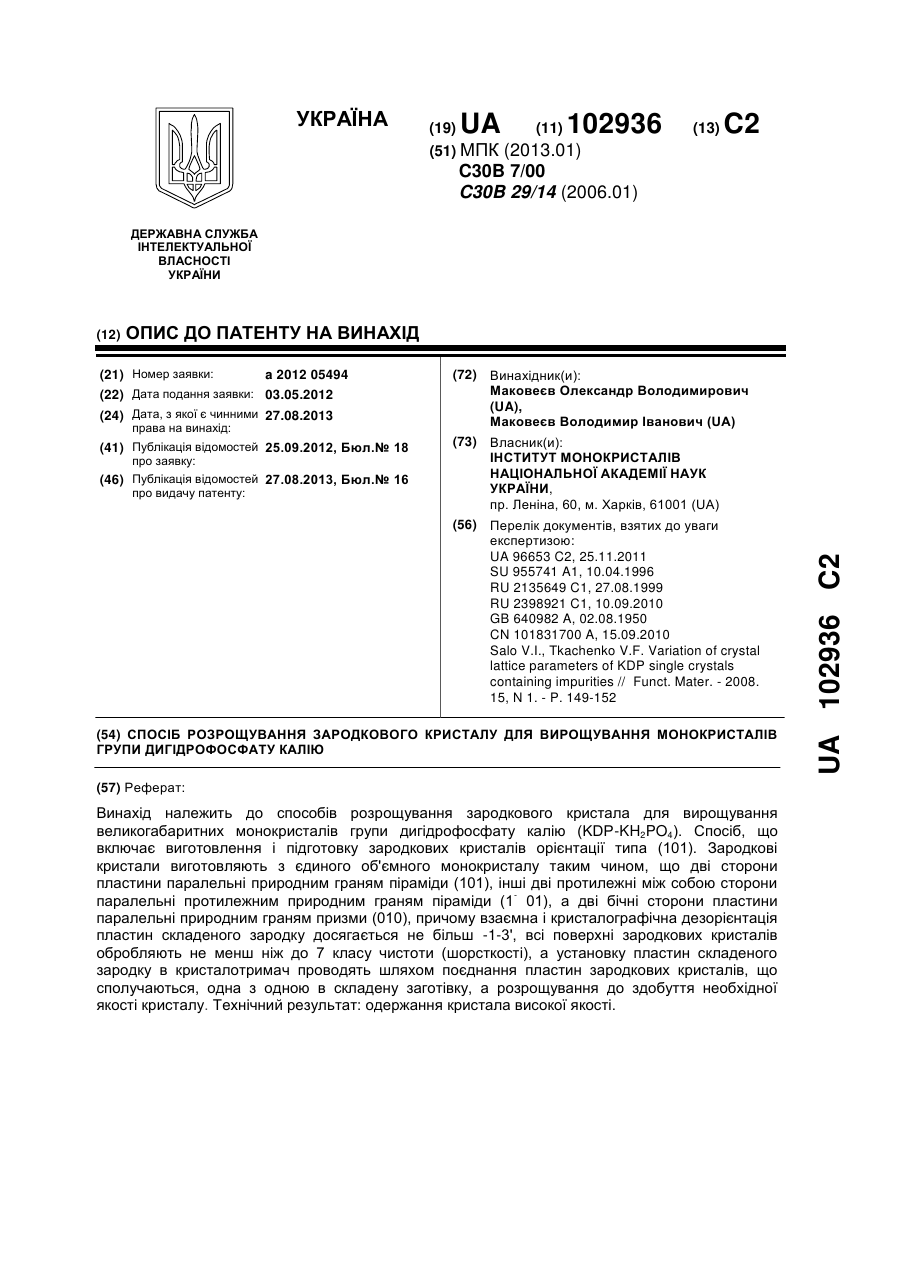

Номер патенту: 102936

Опубліковано: 27.08.2013

Автори: Маковеєв Володимир Іванович, Маковеєв Олександр Володимирович

МПК: C30B 7/00, C30B 29/14

Мітки: групи, кристалу, зародкового, монокристалів, калію, дигідрофосфату, розрощування, спосіб, вирощування

Формула / Реферат:

1. Спосіб розрощування зародкового кристала для вирощування великогабаритних монокристалів групи дигідрофосфату калію, що включає виготовлення і підготовку зародкових кристалів орієнтації типу (101), заливку розчину стехіометричного складу (рН~4), процес розрощування паралельно кристалографічній площині (101), уздовж кристалографічної осі z, припинення процесу розрощування при формуванні загального приросту над зародковими кристалами, злив...

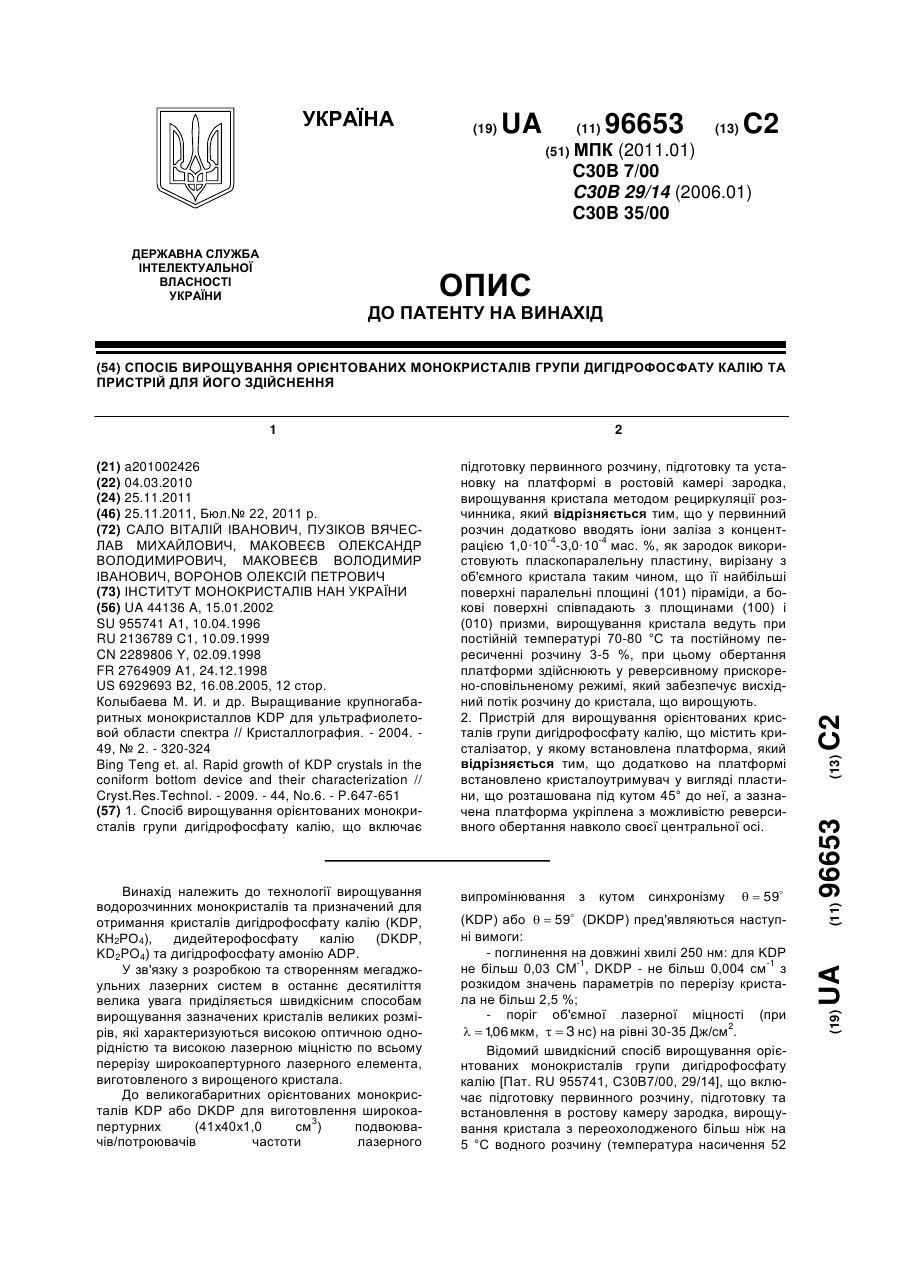

Номер патенту: 96653

Опубліковано: 25.11.2011

Автори: Маковеєв Володимир Іванович, Пузіков В'ячеслав Михайлович, Сало Віталій Іванович, Маковеєв Олександр Володимирович, Воронов Олексій Петрович

МПК: C30B 7/00, C30B 29/14, C30B 35/00 ...

Мітки: здійснення, калію, групи, пристрій, вирощування, спосіб, орієнтованих, дигідрофосфату, монокристалів

Формула / Реферат:

1. Спосіб вирощування орієнтованих монокристалів групи дигідрофосфату калію, що включає підготовку первинного розчину, підготовку та установку на платформі в ростовій камері зародка, вирощування кристала методом рециркуляції розчинника, який відрізняється тим, що у первинний розчин додатково вводять іони заліза з концентрацією 1,0·10-4-3,0·10-4 мас. %, як зародок використовують пласкопаралельну пластину, вирізану з об'ємного кристала таким...

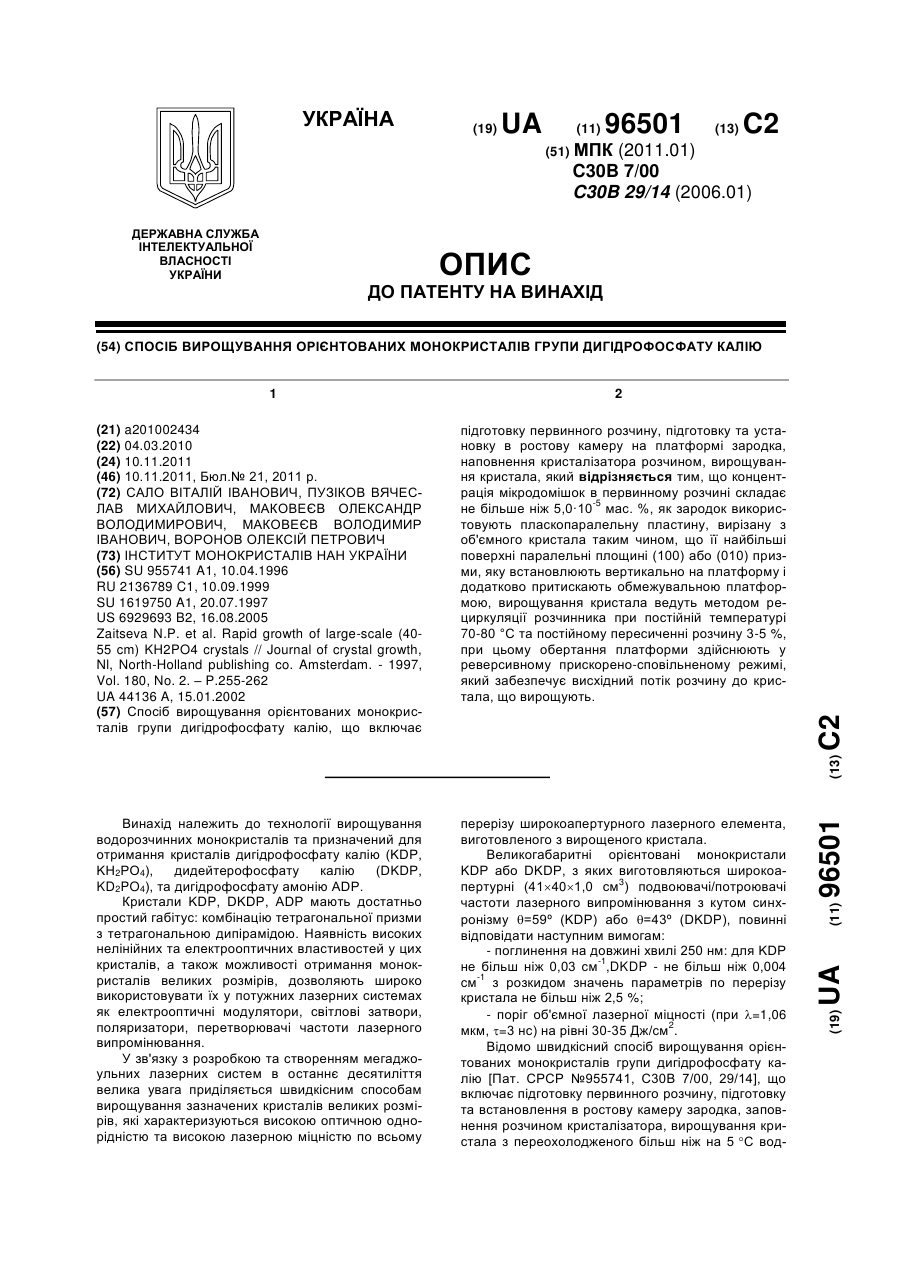

Номер патенту: 96501

Опубліковано: 10.11.2011

Автори: Сало Віталій Іванович, Воронов Олексій Петрович, Маковеєв Олександр Володимирович, Маковеєв Володимир Іванович, Пузіков В'ячеслав Михайлович

МПК: C30B 29/14, C30B 7/00

Мітки: калію, спосіб, монокристалів, вирощування, дигідрофосфату, орієнтованих, групи

Формула / Реферат:

Спосіб вирощування орієнтованих монокристалів групи дигідрофосфату калію, що включає підготовку первинного розчину, підготовку та установку в ростову камеру на платформі зародка, наповнення кристалізатора розчином, вирощування кристала, який відрізняється тим, що концентрація мікродомішок в первинному розчині складає не більше ніж 5,0·10‑5 мас. %, як зародок використовують пласкопаралельну пластину, вирізану з об'ємного кристала таким...

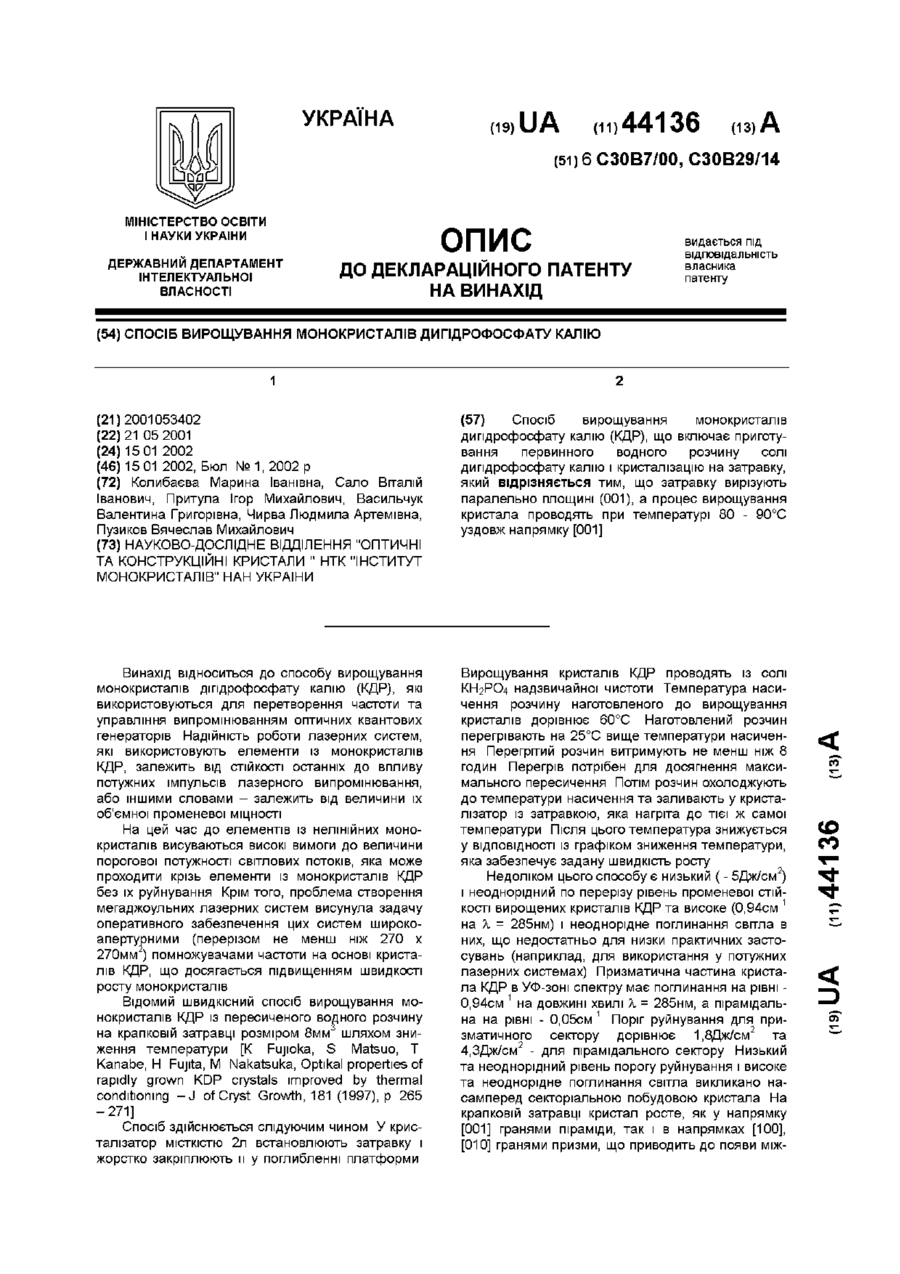

Номер патенту: 44136

Опубліковано: 15.01.2002

Автори: Сало Віталій Іванович, Васильчук Валентина Григорівна, Пузіков В'ячеслав Михайлович, Притула Ігор Михайлович, Чирва Людмила Артемівна, Колибаєва Марина Іванівна

МПК: C30B 29/14, C30B 7/00

Мітки: дигідрофосфату, спосіб, вирощування, монокристалів, калію

Формула / Реферат:

Спосіб вирощування монокристалів дигідрофосфату калію (КДР), що включає приготування первинного водного розчину солі дигідрофосфату калію і кристалізацію на затравку, який відрізняється тим, що затравку вирізують паралельно площині (001), а процес вирощування кристала проводять при температурі 80 - 90°С уздовж напрямку [001].

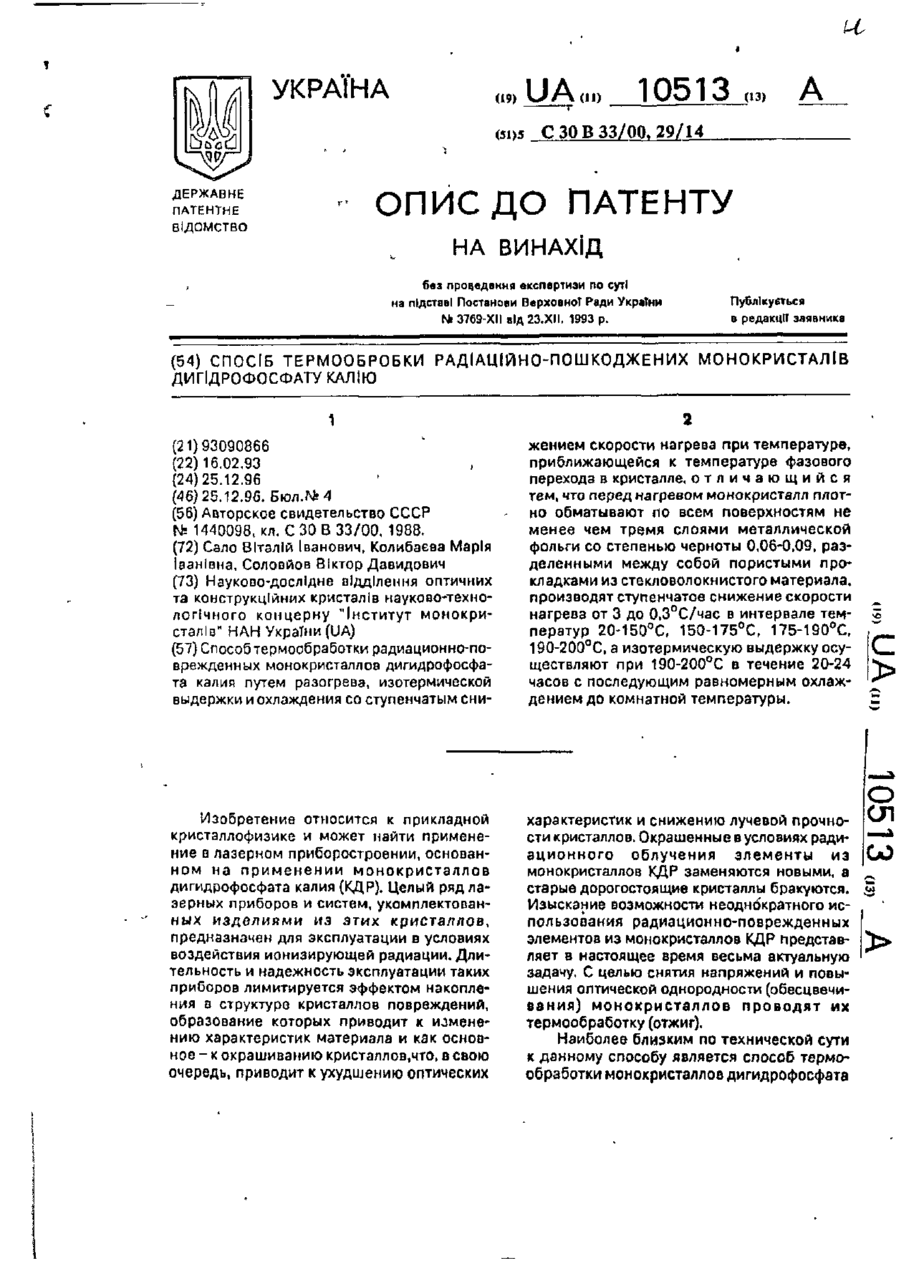

Номер патенту: 10513

Опубліковано: 25.12.1996

Автори: Сало Віталій Іванович, Соловйов Віктор Давидович, Колибаєва Марія Іванівна

МПК: C30B 33/00, C30B 29/14

Мітки: термообробки, радіаційно-пошкоджених, спосіб, дигідрофосфату, монокристалів, калію

Формула / Реферат:

Способ термообработки радиационно-поврежденных монокристаллов дигидрофосфата ка­лия путем разогрева, изотермической выдержки и охлаждения со ступенчатым снижением скорости нагрева при температуре, приближающейся к тем­пературе фазового перехода в кристалле, отлича­ющийся тем, что перед нагревом монокристалл плотно обматывают по всем поверхностям не менее чем тремя слоями металлической фольги со сте­пенью черноты 0,06-0,09, разделенными между...
