G01B 5/24 — для вимірювання кутів; для перевірки співвісності

Номер патенту: 4218

Опубліковано: 17.01.2005

Автори: Шевчук Віктор Іванович, Безсмертний Юрій Олексійович

МПК: A61B 5/103, G01B 5/24

Мітки: вимірювання, кутів, сегментів, відхілення, кінцівок, спосіб

Формула / Реферат:

Спосіб вимірювання кутів відхилення сегментів кінцівок, що включає оцінку кута відхилення ураженого сегмента, який відрізняється тим, що як кутомір використовується ручний годинник, а кут зміщення розраховується за співставленням осьових ліній сегментів кінцівки з цифрами на циферблаті годинника.

Номер патенту: 70993

Опубліковано: 15.11.2004

Автори: Ноель Т'єррі, Ассенс Жилль

МПК: G01B 5/24, G01B 3/38, G01B 3/46 ...

Мітки: здійснення, різі, контролю, еталонний, вимірювання, блок, апарат, варіанти, спосіб, конічної, діаметра

Формула / Реферат:

1. Спосіб контролю охоплюваної конічної різі, виконаної на зовнішній периферійній частині охоплюваного елемента, який розташований на кінці металевої труби і який містить щонайменше один засіб герметизації, розташований у безпосередній близькості від цього кінця, відповідно до якого контролюють середній діаметр різі у заданій площині вимірювання, розташованій на кресленні на відстані L1 від площини відліку, за допомогою апарата плоского...

Номер патенту: 66641

Опубліковано: 17.05.2004

Автори: Хазанов Григорій Якович, Голубева Надія Юріївна

МПК: G01B 5/24

Мітки: кутів, коліс, вимірювання, установлення, автомобіля, пристрій

Формула / Реферат:

Пристрій для вимірювання кутів установлення коліс автомобіля, що містить корпус із шарнірно закріпленим на ньому установним рівнем з можливістю кутового переміщення за допомогою взаємодії з механізмом повороту, вузол кріплення корпуса на вимірюваному колесі і датчик переміщень, взаємозв'язаний із реєструвальним блоком, який відрізняється тим, що на вільному кінці установного рівня розташований лазерний випромінювач, джерело лазерного...

Номер патенту: 66643

Опубліковано: 17.05.2004

Автори: Голубева Надія Юріївна, Хазанов Григорій Якович

МПК: G01B 5/24

Мітки: вимірювання, пристрій, автомобіля, кутів, коліс, установлення

Формула / Реферат:

1. Пристрій для вимірювання кутів установлення коліс автомобіля, що містить корпус, важіль, жорстко з'єднаний з установним рівнем і закріплений шарнірно на корпусі з можливістю кутового переміщення за допомогою взаємодії з механізмом повороту важеля, датчик переміщень, взаємозв'язаний з механізмом повороту важеля і реєструвальним блоком, вузол кріплення корпуса на вимірюваному колесі, який відрізняється тим, що датчик переміщень виконаний з...

Номер патенту: 64577

Опубліковано: 16.02.2004

Автори: Дорогань Сергій Дмитрович, Хомяков Віктор Миколайович, Науменко Леонід Юрійович

МПК: A61B 17/94, A61B 17/56, G01B 5/24 ...

Мітки: деформованих, рухів, обсягу, кисті, пристрій, суглобах, виміру, пальців

Формула / Реферат:

Пристрій для виміру обсягу рухів у деформованих суглобах пальців кисті, що складається з бранш, вимірювальної шкали у градусах, який відрізняється тим, що корпуси рухомої і нерухомої бранш мають форму частки кільця з внутрішнім радіусом 11-15 мм, при цьому корпус нерухомої бранші має паз, а рухомої - має ковзну поверхню, яка рухається в пазу корпусу нерухомої бранші по траєкторії, яка є  часткою круга.

Номер патенту: 61634

Опубліковано: 17.11.2003

Автори: Юрчук Володимир Петрович, Яблонський Петро Миколайович, Юрчук Марія Володимирівна, Омельчук Прокіп Кирилович

МПК: G01B 5/24

Мітки: пов'язаних, величини, кутів, вимірювання, колом, пристрій

Формула / Реферат:

Пристрій для вимірювання величини кутів, пов'язаних з колом, виконаний у вигляді базового елемента, на якому розміщений лімб з подвійною шкалою, який відрізняється тим, що на кожній із шкал закріплені з можливістю переміщення дві напрямні, що є сторонами кута, на перетині яких розміщено другий рухомий лімб для визначення вимірюваного кута.

Номер патенту: 60854

Опубліковано: 15.10.2003

Автори: Романов Віктор Олександрович, Мялковський Валентин Йосипович, Манець Іван Григорович

МПК: G01B 5/24

Мітки: валів, неспіввісності, пристрій, машин, виміру

Формула / Реферат:

Пристрій для вимірювання неспіввісності валів машин, що містить механізм закріплення з гнучким ланцюгом, стійки й упори з вимірювальними приладами, який відрізняється тим, що в напрямку, протилежному приладам і упорам, встановлюється зрівноважувальний вантаж з масою, яка розраховується за формулою :де

Номер патенту: 1936

Опубліковано: 15.08.2003

Автори: Стаднік Яків Феодосійович, Кузьмін Володимир Олександрович

МПК: G01B 5/24

Мітки: пристрій, призмах, биття, радіального, контролю

Формула / Реферат:

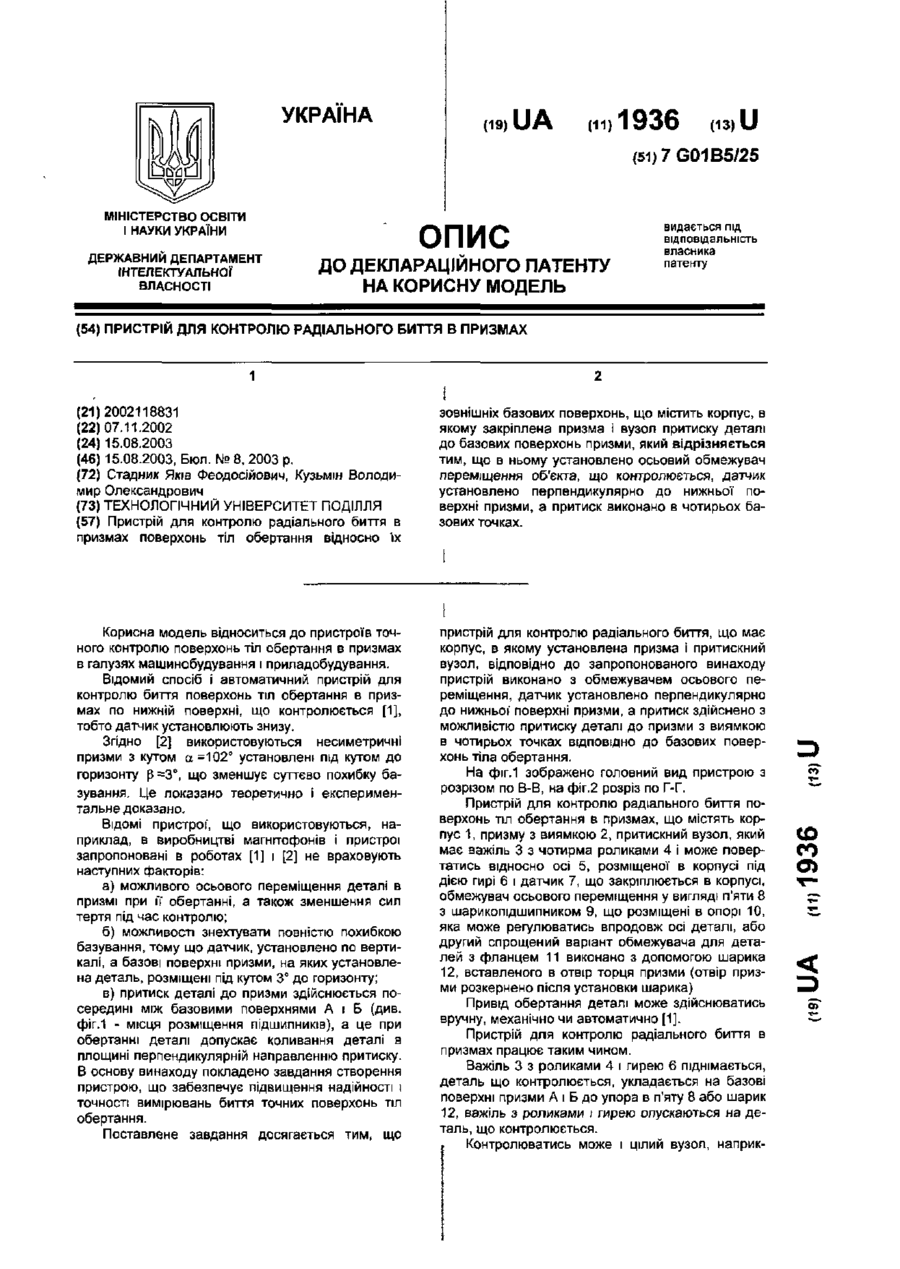

Пристрій для контролю радіального биття в призмах поверхонь тіл обертання відносно їх зовнішніх базових поверхонь, що містить корпус, в якому закріплена призма і вузол притиску деталі до базових поверхонь призми, який відрізняється тим, що в ньому установлено осьовий обмежувач переміщення об'єкта, що контролюється, датчик установлено перпендикулярно до нижньої поверхні призми, а притиск виконано в чотирьох базових точках.

Номер патенту: 57032

Опубліковано: 16.06.2003

Автори: Шатров Руслан Володимирович, Бистрий Олександр Миколайович, Колісник Василь Семенович, Булгаков Володимир Михайлович, Березовий Микола Георгійович, Шостак Анатолій Вікторович, Войтюк Дмитро Григорович

МПК: G01B 5/24

Мітки: здійснення, вимірювання, осей, спосіб, блок-картерів, пристрій, отворів, перпендикулярності

Формула / Реферат:

1. Спосіб вимірювання перпендикулярності осей отворів, який містить встановлення вимірювального вузла на базову площину та еталонного вузла в отвори корінних опор, який відрізняється тим, що у блок-картері здійснюють вимірювання відхилення від паралельності базової площини під бурт гільзи за допомогою диска вимірювального вузла та осі еталонного вузла, зцентрованого в крайніх отворах корінних опор під підшипники з наступним зняттям відліків,...

Номер патенту: 49621

Опубліковано: 16.09.2002

Автори: Метелін Євген Петрович, Хлопов Євген Олексійович, Кузьмінов Костянтин Володимирович

МПК: G01B 5/24

Мітки: пристрій, муфт, центрування, валів, механізмів

Формула / Реферат:

Пристрій для центрування валів і муфт механізмів, що включає основу із захватами для вала, стійку, у верхній частині якої закріплено регулятор центрування вала, який відрізняється тим, що містить вільно насаджений на стійку кронштейн, розташований нижче регулятора і на якому жорстко закріплено гнучкий натяжний орган, при цьому на вал чи півмуфту обпирається основа із захватами, а стійка закріплена в основі з можливістю вертикального...

Номер патенту: 1308

Опубліковано: 15.07.2002

Автори: Герасимюк Ілля Євгенович, Герасимюк Назар Ілліч

МПК: G01B 5/24

Мітки: транспортир

Формула / Реферат:

Транспортир, який складається з лінійки і півкола з нанесеними поділками - позначками лінійних і кутових величин від 0 до 180 градусів, який відрізняється тим, що додатково має рухому стрілку - радіус, встановлену центральним кінцем на осі, яка проходить через середню точку на лінійці, що відповідає нульовій поділці, а вільний кінець стрілки - радіуса повернений до півкола.

Номер патенту: 43200

Опубліковано: 15.11.2001

Автори: Гупка Богдан Васильович, Гевко Іван Богданович, Стойко Ігор Іванович

МПК: B23P 17/00, G01B 5/24

Мітки: осі, величини, криволінійної, кута, заміру, пристрій

Формула / Реферат:

Пристрій для заміру величини куга криволінійної oci однієї шийки відносно іншої, який виконаний у вигляді установних i базових елементів, які встановлені на плиті, i індикаторних головок, який відрізняється тим, що установні елементи виконані у вигляді ідентичних здвоєних призм, розміщених з двох кінців шийок криволінійної oci, які жорстко закріплені на кутовій підставці, з кутом нахилу твірних, piвним куту нахилу шийок криволінійної...

Номер патенту: 34501

Опубліковано: 15.03.2001

Автори: Лопес Гомес Хосе, Лоренте Касадо Хосе

МПК: G01B 21/20, B61K 9/00, G01B 5/20 ...

Мітки: вагонів, залізничних, коліс, пристрій, зсуву, вимірювання

Формула / Реферат:

1. Пристрій для вимірювання зсуву коліс залізничних вагонів, який включає ковзну основу, напрямну рейку, засоби вимірювання, систему комп’ютерної обробки одержаних сигналів та їх візуального відображення на екрані монітора, який відрізняється тим, що він додатково включає рампу, яка займає зовнішню позицію відносно напрямної рейки і утворює з нею кут 45°, і сталеву плиту, а засоби вимірювання включають основу з розміщеною на ній опорною...

Номер патенту: 24293

Опубліковано: 07.07.1998

Автори: Северин Сергій Семенович, Матета Надія Володимирівна, Бескровний Іван Борисович, Циганов Валерій Олександрович

МПК: G01B 5/24, B64C 11/00

Мітки: розбіжності, вимірювання, пристрій, кута

Формула / Реферат:

Устройство для измерения угла рассогласования, содержащее базовый элемент, лимб, отсчетный блок, фиксатор отсчетного блока и элементы визуального прицеливания с целевым знаком, отличающееся тем, что базовый элемент снабжен привалочной поверхностью в виде сквозного паза в форме аэродинамического профиля концевого сечения лопасти, лимб нанесен на базовый элемент, а элементы визуального прицеливания выполнены в виде закрепленных на отсчетном...

Номер патенту: 19978

Опубліковано: 25.12.1997

Автори: Стаднік Яків Феодосійович, Сілін Радомир Іванович

МПК: G01B 5/24

Мітки: поверхонь, призми, автоматичний, контролю, спосіб, безпосередньо, відносної, биття, пристрій, тіл, обертання, радіального, базових, зовнішніх, здійснення

Формула / Реферат:

1. Способ контроля радиального биения поверхностей тел вращения относительно их наружных базовых поверхностей непосредственно в призме с помощью датчиков, от пинающийся тем, что контроль ведут по нижней контролируемой поверхности тела вращения, а включения датчиков осуществляют после подачи контролируемого тела вращения в призму через интервал времени равный или больше времени затухания колебаний, возникающих в узлах устройства в процессе...

Номер патенту: 58

Опубліковано: 30.06.1997

Автор: Чеботарьов Григорій Аврамович

МПК: G01B 5/24

Мітки: нахилу, прилад, драбин, приставних, встановлення, кута

Формула / Реферат:

Прибор для установки угла наклона приставных лестниц, содержащий сектор и закрепленный на нем отвес, отличающийcя тем, что он снабжен пустотелым закрытым корпусом в виде указанного сектора со шкалой, шaрнирно закрепленного на оси в полости корпуса отвеса в виде утяжеленной на конце стрелки с возможностью перемещения шкалы относительно стрелки, при чем корпус закреплен одной стороной к базовому элементу в виде приставной планки.

Номер патенту: 8140

Опубліковано: 26.12.1995

Автор: Червінський Матвій Йосипович

МПК: G01B 11/26, G01B 5/24

Мітки: автомобіля, углів, стенду, коліс, обміру, проектор, встановлення

Формула / Реферат:

1. Проектор к стенду для измерения углов установки колес автомобиля, содержащий корпус, горизонтальную поворотную ось со средствами со­единения с колесом автомобиля, оптическую про­екционную систему, состоящую из осветителя, штриховой пластины со шкалой поворота колес и объектива с оптической осью, перпендикулярной поворотной оси корпуса, .вертикальную поворот­ную ось, перпендикулярную оптической оси объ­ектива и несущую на внешнем конце...

Номер патенту: 7102

Опубліковано: 30.06.1995

Автор: Касіянчук Ярослав Петрович

МПК: G01B 5/24

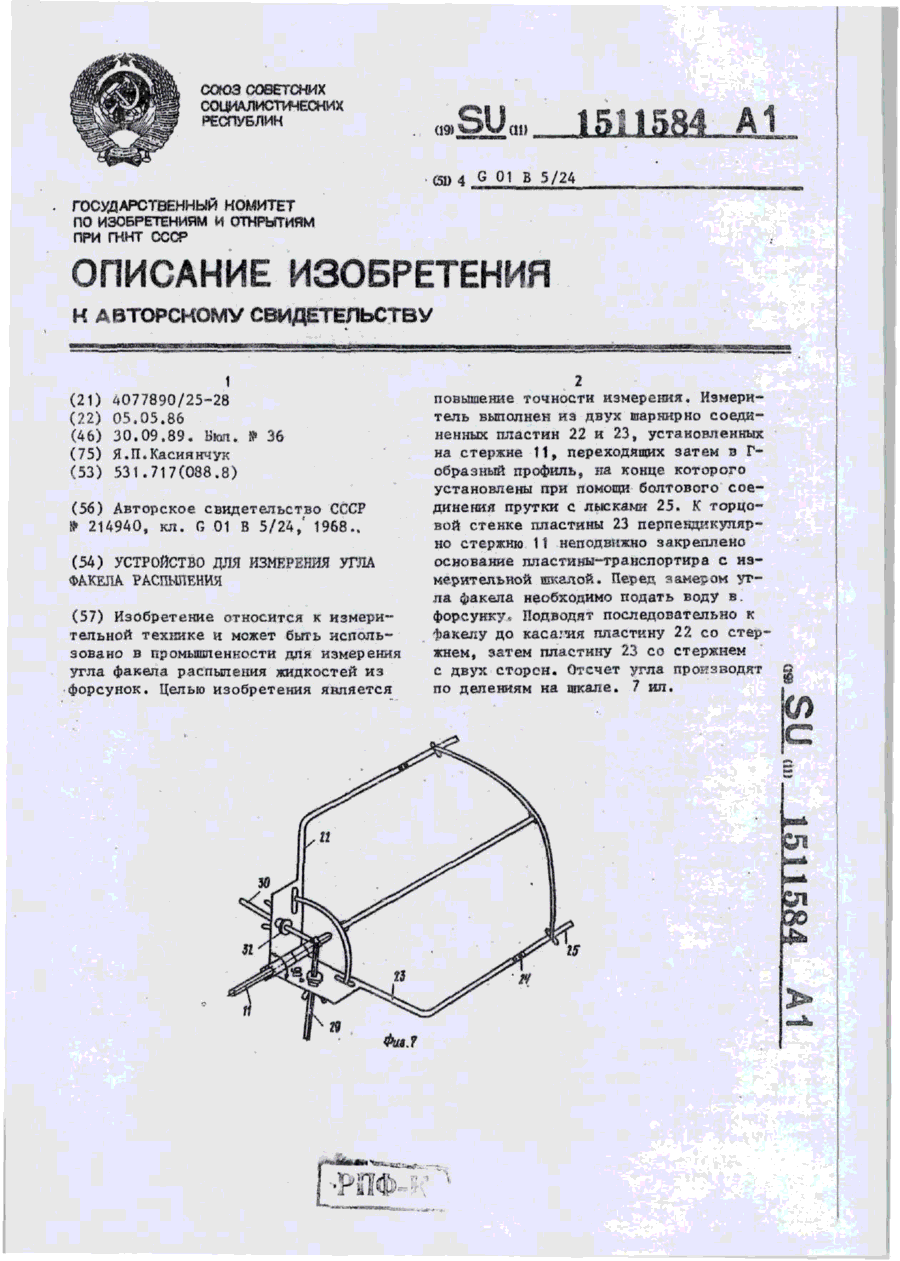

Мітки: виміру, факела, пристрій, кута, розпилювання

Формула / Реферат:

Формула изобретенияУстройство для измерения угла факела распыления, содержащее штатив, установленные на нем круговую шкалу, измерительные рычаги, имеющие возможность поворота, установленные на одном из них указатель угла, взаимодействующий со шкалой, отличающееся тем, что, с целью повышения точности измерения, измерительные рычаги установлены на одной оси, круговая шкала жестко закреплена на другом измерительном рычаге, а каждый...

Номер патенту: 6563

Опубліковано: 29.12.1994

Автори: Шеметов Анатолій Ілліч, Ісаков Станіслав Васильович, Головко Володимир Сергійович, Шульга Віктор Федорович, Бражник Євгеній Георгійович, Сорока Валерій Володимирович, Колісник Євгеній Сергійович

МПК: G01B 5/24, B21D 3/00

Мітки: твірної, деталі, циліндричної, контролю, прямолінійності, пристрій

Формула / Реферат:

(57) Устройство контроля прямолинейности образующей цилиндрической детали, содержащее корпус, установленный на опорную поверхность измерительной платформы, три датчика с измерительными щупами, три измерительные линейки и блок обработки сигналов, снимаемых с датчиков, причем оси первого и второго щупов расположены параллельно, а ось третьего щупа - перпендикулярно опорной поверхности измерительной платформы, отличающееся тем, что устройство...

Номер патенту: 1580

Опубліковано: 25.10.1994

Автори: Червінський Матвій Йосипович, Червінський Євген Матвійович

МПК: G01B 5/24

Мітки: установки, вимірювання, кутів, колес, стенд, автомобіля

Формула / Реферат:

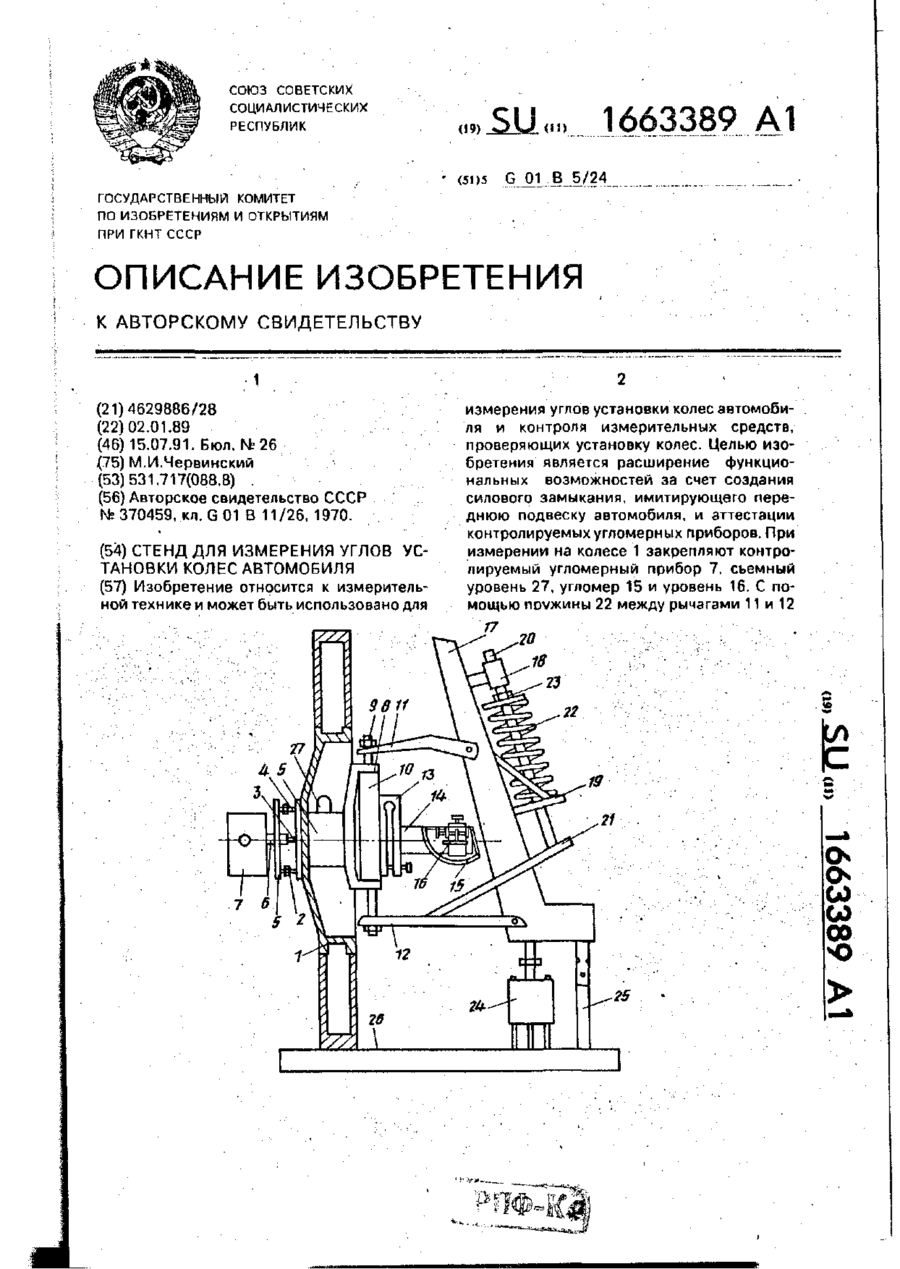

1. Стенд для измерения углов установки колес автомобиля, содержащий проекторы со шка­лами и указателями, средства закрепления проекторов на колесах автомобиля, присо­единительные узлы с горизонтальными поворот­ными осями, перпендикулярными к оптическим осям проекторов, входные звенья и эталон парал­лельности, отличающийся тем, что, с целью упро­щения устройства, повышения его точности и упрощения эксплуатации, эталон параллельности выполнен в...

Номер патенту: 1579

Опубліковано: 25.10.1994

Автор: Червінський Матвій Йосипович

МПК: G01B 5/24

Мітки: кутів, вимірювання, установки, автомобіля, стенд, колес

Формула / Реферат:

Стенд для измерения углов установки колес автомобиля, содержащий закрепляемые на колесе равномерно расположенные по окружности регулируемые по высоте стойки, закрепленный на них столик с установленным валиком в его цент­ральной части, установленный на валу угломер­ный прибор и два рычага, отличающийся тем, что, с целью расширения функциональных возможно­стей, он снабжен закрепляемым на колесе опорным валом, концы которого жестко связаны с...

Номер патенту: 363

Опубліковано: 30.04.1993

Автори: Мирошниченко Микола Васильович, Серга Валерій Борисович, Квашин Михайло Федорович, Красюк Володимир Якович, Барков Олександр Степанович

МПК: G01B 5/24

Мітки: пристрій, вимірювання, коливань, повірки, амплітуди, приладів

Формула / Реферат:

Устройство для поверки приборов для измерения амплитуды колебаний, содержащее основание с подшипниковыми опорами, установленный в опорах цилиндр, ось наружной поверхности которого направлена под углом к оси опор, направляющую, закрепленную на основании параллельно оси опор, установленную на направляющей с возможностью перемещения вдоль нее стойку, предназначенную для крепления измерительного преобразователя поверяемого прибора, механизм...
