Інтердентальний очисник та спосіб його виробництва

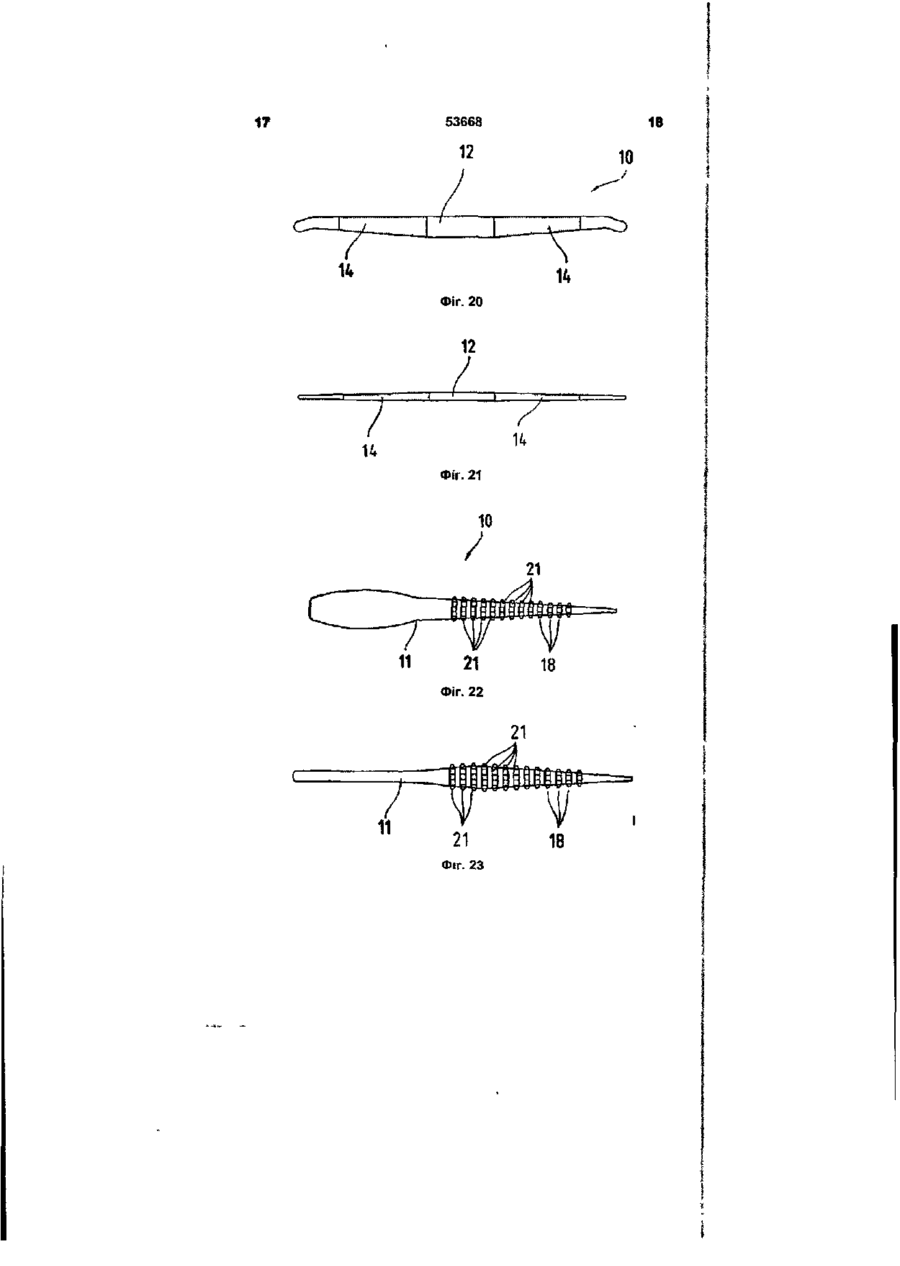

1. Інтердентальний очисник (10), що має продовгуватий стрижи еподі бний носій (11)3 першого штучного матеріалу, який, принаймні, в часткових зонах своєї поверхні перекритий внутрішнім або зовнішнім шаром (14, 18) з другого штучного матеріалу, який відрізняється тим, що другий штучний матеріал внутрішнього або зовнішнього шару (14, 18), що м'якший за перший штучний матеріал, складається з термопластичного еластомеру і нанесений на перший штучний матеріал носія (11) методом напилювання. 2. Інтердентальний очисник за п 1, який відрізняється тим, що перший штучний матеріал носія {11) підсилений волокном. 3. Інтердентальний очисник за п 1 або 2, який відрізняється тим, що другий штучний матеріал напиленого внутрішнього або зовнішнього шару (14, 18) зварюють з першим штучним матеріалом НОСІЯ (11) 4. Інтердентальний очисник за одним з пп 1-3, який відрізняється тим, що поверхня внутрішнього або зовнішнього шару (14, 18) плавно переходить в сусідні зони поверхні носія (11). 5 Інтердентальний очисник за одним з пп. 1-4, який відрізняється тим, що внутрішній або ЗОВНІШНІЙ шар {14, 18) повторює контур носія (11). 6 Інтердентальний очисник за одним з пп. 1-5, який відрізняється тим, що внутрішній або зовнішній шар (14, 18), принаймні, на одному боці має випуклість (14а). 7 Інтердентальний очисник за одним з пп. 1-6, який відрізняється тим, що внутрішній (14) шар розміщений у виїмці (13), виконаній в носії (11). 8. Інтердентальний очисник за одним з пп. 1-7, який відрізняється тим, що внутрішній або ЗОВНІШНІЙ шар (14, 18) фіксується на носи (11) з кінема тичним замиканням 9. Інтердентальний очисник за одним з пп. 1-8, який відрізняється тим, що носій (11) має отвори і/або підтримуючі ззаду підрізи, через які проникає другий штучний матеріал внутрішнього або зовнішнього шару (14, 18). 10. Інтердентальний очисник за одним з пп. 1-9, який відрізняється тим, що носій (11) звужується за напрямком до свого переднього кінця (15). 11. Інтердентальний очисник за п 10, який відрізняється тим, що носій (11) в зоні свого переднього кінця загострений. 12 Інтердентальний очисник за одним з пп. 1-11, який відрізняється тим, що внутрішній або зовнішній шар (14, 18) відсунутий назад від переднього кінця (15) носія (11) 13. Інтердентальний очисник за одним з пп 1-11, який відрізняється тим, що внутрішній або зовнішній шар (14, 18) простягається до переднього кінця носія (11). 14 Інтердентальний очисник за одним з пп. 1-13, який відрізняється тим, що внутрішній або ЗОВНІШНІЙ шар (14) на своїй поверхні має структуровані утворення (14в, 14е) 15. Інтердентальний очисник за п. 14, який відрізняється тим, що структуровані утворення виконані у вигляді стовщень або щітки. 16. Інтердентальний очисник за одним з пп. 1-15, який відрізняється тим, що носій (11) на своєму задньому кінці має ділянку (12) захоплення. 17. Інтердентальний очисник за одним з пп. 1-15, який відрізняється тим, що ділянка (17) захоплення виконана з можливістю кріплення на носі) (11) знімним способом. 18. Інтердентальний очисник за одним з пп. 1-17, який відрізняється тим, що перший штучний матеріал носія (11) і/або другий штучний матеріал внутрішнього або зовнішнього шару (14, 18} містить одну або декілька присадок 19. Інтердентальний очисник за одним з пп. 1-18, який відрізняється тим, що ділянка (12, 17) захоплення забезпечена структурованим утворенням (16), яке служить як допоміжний засіб для захоплення і/або як носій інформації. 20. Інтердентальний очисник за п. 19, який відрізняється тим, що структуроване утворення (16) складається з другого штучного матеріалу. 21. Спосіб виготовлення інтердентального очисни см О 00 CD CO CO ІЛ 53668 22 Спосіб за п 21, який відрізняється тим, що ка, зокрема зубочистки, яка має продовгуватий другий нанесений напилюванням штучний матерістрижи ел од ібний носій (11) з першого штучного ал внутрішнього або зовнішнього шару (14, 18) матеріалу, який, принаймні, в часткових зонах своз'єднують зварюванням з першим штучним матеїх поверхонь перекривають внутрішнім або ЗОВНІріалом носія (11) під час процесу напилювання ШНІМ шаром (14, 18) з другого штучного матеріалу, 23 Спосіб за п 21 або 22, який відрізняється який відрізняється тим, що другий штучний матетим, що носій (11) при нанесенні другого штучного ріал внутрішнього або зовнішнього шару (14, 18) матеріалу внутрішнього або зовнішнього шару наносять на перший штучний матеріал носія (11) фіксують з допомогою фіксуючих елементів, що методом напилювання термопластичного еластопроходять крізь них меру Винахід стосується інтердентальних очисників або ж зубочисток, а також способів виготовлення ВІДПОВІДНОГО інтердентального очисника або ж зубочистки Деякий час назад наука довела, що очистка міжзубних проміжків має велике значення в збереженні здорового прикусу і, зокрема, підтримуючого апарата зуба, оскільки захворювання ясен, а також захворювання підтримуючого апарата зуба, так званий пародонтоз, в більшості випадків виходить з міжзубних проміжків Серед причин захворювань при цьому вирішальну роль грає недостатня очистка міжзубних проміжків, причому при відсутності очистки міжзубних проміжків це може привести до процесів розпаду кісткової тканини Виявилось, що міжзубні проміжки не можуть бути в достатній мірі вичищені з допомогою ручної або електричної зубної щітки Так що необхідно застосовувати спеціальні очисні засоби ВІДОМІ З давніх часів прочищуючі нитки, наприклад, зубна шовкова нитка, які через досить складне застосування, свою відносну незначну ефективність і через ризик, зв'язаний з неправильним використанням, не досягли визнання Для очистки міжзубних проміжків сьогодні звичайно застосовуються поряд з названими вище зубними прочищаючими нитками також міжзубні прочищаючі засоби в формі міжзубних щіток або зубочисток, причому, останні находять застосування, зокрема, для очистки злегка відкритого міжзубного проміжку між кріпленням зубного протеза і в зоні борозни ВІДОМІ різні форми виконання зубочисток Виконані з дерева зубочистки служать, в основному, для видалення залишків їжі з міжзубних проміжків При цьому вони можуть мати круглий або трикутний поперечний переріз Круглі, загострені на КІНЦІ дерев'яні зубочистки придатні, зокрема, для очистки карманів Зони точок контакту зубів не можуть бути очищені з допомогою дерев'яної зубочистки Так що в результаті тут має місце небезпека утворення карієсу Далі недоліком зубочисток є те, що вони з-за своєї відносно незначної згинальної жорсткості повинні мати поперечний переріз або ж діаметр серцевини більший ніж щілини злегка відкритого міжзубного проміжку, так що вони не можуть проникнути в зони, які мають тісний поперечний переріз міжзубного проміжку З опису винаходу ЕР 0 277 156 В1, WO 87/06452 і ЕР 0 202 296 В1 уже відомий інтердентальний очисник в формі зубочистки, що має носій з штучного матеріалу або металу, який для підвищення очисно'і дії, принаймні в окремих зонах забезпечений короткими полімерними волокнами Розміри зубочистки можуть при цьому вибиратись таким чином, що можна виконувати також і щадячу чистку тісних міжзубних проміжків Однак виявилось, що полімерні волокна зафіксовані на носію з недостатньою ЗНОСОСТІЙКІСТЮ, так що при використанні вони можуть відшаровуватись, що в свою чергу досить неприємно сприймається користувачем Крім того, недолік в тому, що додатково нанесені волокна утворюють суттєвий шар і роблять зубочистку надто товстою Зубочистки, які не мають волокон, мають все-таки суттєво меншу очисну дію в порівнянні з названими зубочистками Але зубочистки з волокнами після використання лише частково очищаються від залишків їжі або крові, які застряють в волокнах, по цій причині їх можна використовувати, як правило, лише один раз ВІДПОВІДНО З ЕР 0277 156 В1 передбачається забезпечення волокон очисними і/ або дезінфікуючими засобами Вони, однак, мають лише короткочасну дію, оскільки волокна мають відносно велику поверхню при незначному об'ємі, так що введені засоби протягом найкоротшого часу мігрують з внутрішньої зони розпушених волокон до їх поверхні і там зчищаються або вимиваються З викладеного опису до неакцептованої європейської заявки - ЕР - А -О 161 057 - якщо походити з викладеного в обмежувальній частині пунктів 1 і 21 формули винаходу, відомий інтердентальний очисник, який має стрижнеподібний носій з першого штучного матеріалу На носій нанесено покриття з другого штучного матеріалу, який з зовнішнього боку утворює гладку поверхню На одному своєму КІНЦІ інтердентальний очисник забезпечений звуженим гострим кінцем, в той час як покриття виконано звуженим в напрямку до цього кінця, в носій в своїй граничній області, розташованій на цьому КІНЦІ, припаюється Цей процес дуже дорого коштує, в результаті чого виготовлення інтердентального очисника є відносно дорогим В основу винаходу покладена задача створення інтердентального очисника, зокрема, зубочистки, яку можна виготовляти швидко і без великих витрат Крім того, необхідно створити і ВІДПОВІДНИЙ спосіб Відносно інтердентального очисника, то задача вирішується з допомогою ВІДМІТНИХ ознак пункту 1 формули винаходу Інтердентальний очисник 53668 носія, що, наприклад, може бути досягнуто за рахунок того, що внутрішній і зовнішній шари мають, принаймні, на одному боці випуклість. Як альтернатива може бути передбачено виступ матеріалу за межі носія, що, наприклад, може бути досягнуто за рахунок того, що внутрішній і зовнішній шари мають, принаймні, на одному боці випуклість. Як альтернатива або доповнення на поверхні зовнішнього або внутрішнього шару може бути виконано структурування, яке підвищує ефект очистки і додатково виявляє масажну дію Щоб усунути гострі кромки і виходячу з цього при визначених обставинах проблему застрявання інтердентального очисника, в ІНШІЙ формі виконання винаходу передбачений поступовий перехід Жорсткість інтердентального очисника визнаповерхні внутрішнього або зовнішнього шару в чається в основному продовгуватим стрижнеподісусідню зону поверхні носія бним носієм, який складається з першого штучного матеріалу Як штучні матеріали для носія можуть Оскільки внутрішній або зовнішній шари не повикористовуватись, переважним чином, поліаміди, винні сприяти жорсткості інтердентального очисполіолефіни (наприклад, РР|РЕ гомополімери (соника, то його штучний матеріал може бути дуже полімер), поліацеталі (наприклад, РОМ), поліестем'яким І, зокрема, може бути виконаним м'якори (наприклад, частково кристалічні форми, такі як еластичним, в результаті чого досягається щадяРЕТР, РВТР, LCP або аморфні форми, такі як PC), чий ефект очистки міжзубного проміжку Крім того, фторполімери (наприклад, PTFE), поліфеніленсутаким чином досягається легке входження в тісні льфіди (наприклад, PPS), поліефіркетони (наприпроміжки, підвищений тиск притиснення з хороклад, PEEK), сірчані полімери (наприклад, PSU, шим ефектом очистки, а також просте видалення PESU), стирольні полімери (наприклад, PS, SB), навіть при застряванні між зубами. Як другий штуполімерні композиції (наприклад РРО), поліуретачний матеріал для внутрішнього і зовнішнього шани (наприклад PUR), поліакрилати (наприклад, ру застосовується тому термопластичний еластоРММА), поліаміди (наприклад, РЕЇ, РАІ), а також мер або комбінація з штучних матеріалів. комбінації названих матеріалів. При необхідності Підвищена шорсткість поверхні термопластиці матеріали можуть бути забезпечені також актичного матеріалу виявляє кращу очисну дію при вним наповнювачем з швидко або повільно твердзбереженні гарантій щадячої' дії на м'яку тканину нучого скловолокна. Виявилось, що можна створизуба (дентин), присутню в міжзубному проміжку, а ти носій, який незважаючи на відносно незначні також на ясна, причому, очисна дія підтримується розміри є як досить жорстким, так і гнучким, в реефектом тертя, який виникає в випадку викорисзультаті чого можна запобігти пошкодженню слитання еластомерів (поверхневе знімання матеріазової оболонки. лу при терті). Як перший штучний матеріал носія, так і друОчисна дія визначається в інтердентальному гий штучний матеріал внутрішнього або зовнішочиснику в основному за рахунок внутрішнього або нього шару можуть мати одну або декілька присазовнішнього шару. Якщо очищаюча компонента док. При цьому мова може йти, наприклад, про виконана в вигляді зовнішнього шару на носію, то матеріали-наповнювачі, які підтримують ефект вона має таку невелику товщину і таку плоску фоочистки, таких як абразивні або неабразивні волорму, що вона несуттєво збільшує розміри і, зокрекна (наприклад з PPS), мінерали або аморфнома, товщину носія Однак, переважним чином тремолоті СИЛІКОНОВІ абразивні матеріали або ж ароба передбачити, щоб очищаюча компонента була матичні речовини, припустимі, як продукти харчузапресована в носій в вигляді внутрішнього шару. вання з точки зору їх безпечності. Крім того, в суДля цієї мети на поверхні носія може бути виконаміш можуть вводитись медичні компоненти, як, на, принаймні, переважним чином одна виїмка, яка наприклад, фтор, ксилщ, антибактеріальні добавмає більшу площину, в яку розміщують другий ки, речовини, видаляючі зубний камінь (NaF), рештучний матеріал внутрішнього шару. Таким чичовини або антибіотики, запобігаючі утворенню ном досягається положення, коли є достатня кільбляшок На основі малого співвідношення між покість другого штучного матеріалу, і при цьому розверхнею та об'ємом між внутрішнім і ЗОВНІШНІМ міри інтердентального очисника не дуже шаром, що реалізується згідно винаходу, забезпезбільшуються. чується положення, коли через довгий проміжок Згідно можливої' форми виконання винаходу часу фракцГі присадок внаслідок міграції повторно передбачається, що другий штучний матеріал внузбагачуються і при використанні інтердентального трішнього шару точно заповнює виїмку, не вистуочисника або зубочистки видаляються Таким чипаючи з неї. Таким чином, внутрішній шар повтоном забезпечується тривала дія. рює контур носія, а розміри інтердентального має продовгуватий, стрижнелодібний носій з першого штучного матеріалу, який в окремих зонах своєї поверхні перекритий, принаймні, внутрішнім або зовнішнім шаром з другого штучного матеріалу, що м'якший першого штучного матеріалу. При цьому другий штучний матеріал внутрішнього або зовнішнього шару складається з термопластичного еластомеру і нанесений на перший штучний матеріал методом напилювання. Таким способом створюється інтердентальний очисник, при якому з одного боку, визначена жорсткість, а, з другого боку , визначена очисна дія різних компонентів або деталей, так що кожна компонента може бути оптимально орієнтована на свою функцію. очисника співпадають з розмірами носія. Для того, щоб забезпечити положення, коли другий очищаючий штучний матеріал зовнішнього або внутрішнього шару стикається з зоною міжзубного проміжку, що очищується, як альтернатива може бути передбачений виступ матеріалу за межі Форма поперечного перерізу носія може бути будь-якою, зокрема, овальною, круглою, трикутною або притупленою. При цьому треба звернути увагу на те, що форма поперечного перерізу, зокрема, на ділянках інтердентального очисника, які проникають в міжзубний простір, вибирається та 53668 ний матеріал внутрішнього або зоенішнього шару, який при створенні внутрішнього або зовнішнього шару також наноситься і, зокрема, напилюванням на ділянку захоплення. Додатково стає можливим використовувати структурне утворення на ділянці захоплення як носія інформації, наприклад, про виготовлювача, назву продукту або властивості продукту. В способі вказана вище задача вирішується тим, що другий штучний матеріал внутрішнього або зовнішнього шару є термопластичним еластомером, і напилюється на перший штучний матеріал носія. Таким чином має місце використання двокомпонентного способу, при якому опирання І позиціювання відносно тонкого утворюючого носій ядра може відбуватись за рахунок внутрішнього або зовнішнього шару, що утворює другу компоненту, з метою запобігання прогинання носія. Для опирання носія можуть використовуватись стопорні елементи, стопорні штифти, які проходять крізь другий штучний матеріал внутрішнього або зовнішнього шару, так що в ньому залишаються отвори, прорізи або проломи, які підвищують деформованість внутрішнього або зовнішнього шару і Додатково може бути передбачено, що напиутворюють додаткові очищаючі грані. При необхідлений другий штучний матеріал внутрішнього або ності другий штучний матеріал внутрішнього або зовнішнього шару зварений з першим штучним зовнішнього шару, що наноситься шляхом напиматеріалом носія, в результаті чого досягається лювання, може з'єднуватись з допомогою зваренкраще з'єднання між матеріалами. Як зварна комня також з першим штучним матеріалом носія під бінація матеріалів для носія і внутрішнього і зовчас процесу напилювання. нішнього шару зараховуються, наприклад РР з термопластичним еластомером (ТРЕ) на основі Інші подробиці і ознаки винаходу видно з наEPDM або EBS; полістирол з ТРЕ на основі SEBS, ступного опису прикладів виконання з посиланням РР або РЕ або поліамід з йономером або складна додані креслення На них показано: ним ефіром акрилової кислоти на фіг. 1а - носій перед нанесенням внутрішнього шару; Для полегшення введення інтердентального очисника в міжзубний проміжок він і, таким чином, на фіг.ів - інтердентальний очисник згідно також і носій повинні звужуватись в напрямку до першого прикладу виконання винаходу на виді переднього кінця При цьому передній кінець може збоку; бути загостреним або заокругленим. на фіг. 1с - вигляд зверху на інтердентальний Внутрішній або зовнішній шар може простягаочисник згідно фіг 1 в; тися на носію аж до його переднього кінця. Особна фіг.1 d- переріз І -І на фіг. 1 в; ' ливою перевагою є те, що внутрішній або зовнішна фіг. 1е - переріз II - II на фіг. 1 в; ній шар відсунутий від переднього кінця носія. на фіг. 2а, 2в - інтердентальний очисник згідно Таким способом з першого матеріалу носія може другого прикладу виконання на виді збоку і виді утворюватись особливо тонкий або стійкий гострий зверху; кінець, який полегшує введення в міжзубний прона фіг.За, Зв - інтердентальний очисник згідно міжок. третього прикладу виконання на виді збоку і виді зверху, Для того, щоб полегшити користувачу маніпулювання, і,зокрема, захоплення інтердентального на фіг 4а, 4в - Інтердентальний очисник згідно очисника, носій на своєму задньому кінці повинен четвертого прикладу виконання на виді збоку і виді мати ділянку захоплення з досить широкою поверзверху, хнею захоплення Ділянка захоплення може бути на фіг 5а, 5в - інтердентальний очисник згідно виконана заодно з носієм, але як альтернатива п'ятого прикладу виконання на виді збоку І на виді можливе також виконання ділянки захоплення як зверху; окремої деталі, на яку може прикріплюватись носій на фіг.6а, 6в - інтердентальний очисник згідно з можливістю знімання. Таким чином, ділянка зашостого прикладу виконання на виді збоку і на виді хоплення може бути використана повторно і при зверху; необхідності оснащена інтердентальним очиснина фіг.7а, 7в - інтердентальний очисник згідно ком. сьомого прикладу виконання на виді збоку і на виді Зісковзування пальців користувача з ділянки зверху, захоплення інтердентального очисника можна на фіг.8а, 8в - інтердентальний очисник згідно запобігти, якщо забезпечити ділянку захоплення восьмого прикладу виконання на виді збоку І на структурним утворенням, що допомагає при заховиді зверху; пленні. Структурне утворення складається, перена фіг.9 а, 9в - інтердентальний очисник згідно важним чином, з м'якого штучного матеріалу, для дев'ятого прикладу виконання на виді збоку і на чого, зокрема, може застосовуватись другий штучвиді зверху; ким чином, що очистка також і вузьких міжзубних проміжків стає безпечною. Збільшення площі поперечного перерізу, що починається від вістря носія, повинне вибиратись відповідним чином В поздовжньому напрямку тримач може проходити або прямо, утворюючи кут на своїй загостреній ділянці, або може заокруглюватись. Також і форма поперечного перерізу внутрішнього або зовнішнього шару може вибиратись в основному будь-якою, причому і тут знаходять своє застосування , зокрема, овальні, круглі, притуплені або трикутні форми. Внутрішній або ЗОВНІШНІЙ шар повинен фіксуватись на носію, переважним чином, з кінематичним замиканням Оскільки внутрішній або ЗОВНІШНІЙ шар виконаний з штучного матеріалу, то він може наноситись на носій напилюванням і підхвачувати або пронизувати підрізи і/або отвори, що утворились на носію. Виявилось, що таким чином може бути досягнута тривала фіксація другого штучного матеріалу на носію, причому, стає можливою також додаткова стерилізація інтердентального очисника 53668 10 на фіг.Юа, 10в - інтердентальний очисник згіочисник схожий в основному на очисник 10 згідно дно десятого прикладу виконання на виді збоку і фіг 4а і 4в, при цьому, однак, внутрішній шар 14 на виді зверху; простягається впритул до переднього кінця 15 носія 11 і повністю охоплює цей шар. Внутрішній шар на фіг.11 - інтердентальний очисник з декіль14 утримується при цьому на носію 11 з кінематикох очисників, виконаний як комплект. чним замиканням, яке не показано, наприклад, з На фігурах 1а - 1е показаний повздовжній, допомогою підрізів або отворів. стрижнеподібний носій 11, виконаний з жорсткого першого штучного матеріалу, який конусоподібне Також і приклад виконання Інтердентального звужується в повздовжньому напрямку в напрямку очисника 10 згідно фіг.ба і 6в схожий в основному до переднього кінця 15, як відносно своєї висоти, на приклад, зображений на фіг.4а і 4в, однак, при так і відносно своєї товщини, а на передньому кінці цьому на зовнішній поверхні внутрішнього шару 14 15 заокруглюється. Носій 11 має витягнутий в довиконано структуроване утворення в формі випуквжину овальний поперечний переріз, як, зокрема, лостей 14 в, виконаних зі зміщенням, І які мають показано на фіг. Id. На своєму протилежному КІНЦІ форму крапок або стовщень, котрі розподілені по носій 11 має розширення, що служить як ділянка всьому периметру. Структуроване утворення під12 захоплення вищує ефект очищення і одночасно створює ефект масажу. Як альтернатива структуроване утворенНа визначеній відстані від переднього кінця 15 ня може утворюватись безліччю розташованих на носію 11 розташована зона зі зменшеними розодне за одним в повздовжньому напрямку носія мірами, так що утворюється окружна виїмка 13. 11, виступаючих кілець, які простягаються по Для утворення інтердентального очисника 10, всьому периметру або лише на частині периметра представленого на фіг.ів і 1с виїмка 13 заповнюі на відстані одне від одного. ється внутрішнім шаром 14, що складається з другого штучного матеріалу, таким чином, що між ноВ той час як у представленого на фіг.ба і 6в інсієм 11 і внутрішнім шаром 14 з усіх боків тердентального очисника 10 поверхня внутрішньодосягається безперервний перехід без уступів або го шару має рельєф, представлений на фіг.7а І 7в кромок Другий штучний матеріал внутрішнього інтердентальний очисник 10 має безліч кільцепошару 14 м'якший, ніж перший штучний матеріал дібних внутрішніх шарів 18. Носій 11 має кільцепоносія 11 і спеціально пристосований для одержандібні виїмки, розташовані одна за одною в своєму ня найкращого ефекту очистки, при необхідності з повздовжньому напрямку, в які ВІДПОВІДНИМ ЧИНОМ допомогою відповідних присадок. запресовується внутрішній шар 18 з м'якого другого штучного матеріалу. При введенні інтердентаНа фіг.іе показано, що внутрішній шар 14 польного очисника 10 в міжзубний проміжок, що вністю охоплює носій 11 в зоні виїмки 13 і, таким очищується відбувається постійне чергування внучином надійніше утримується на ньому. трішнього шару 18 і прилягаючої до нього зони 11 Представлений на фіг.2а і 2в другий приклад носія. Внутрішні шари 18 виступають за межі повиконання має ту ж принципову структуру, що і верхні носія 11 на незначну величину, в результаті Інтердентальний очисник згідно першого прикладу чого підвищується очищаючий і масажний ефект. виконання і відрізняється від нього тим, що передній кінець 15 носія 11 злегка зігнутий під кутом, для За варіантом названого вище приклада викотого, щоб його можна було легше вводити в міжнання в інтердентальному очиснику відповідно до зубний проміжок. Крім того, на ділянку 12 захопфіг.8а І 8в передбачено безліч внутрішніх шарів лення нанесено структурне утворення 16, викона18, що проходять в повздовжньому напрямку носія не з другого штучного матеріалу внутрішнього 11, які пере&ажним чином рівномірно розподіляшару 14 і служить як допоміжне захоплення при ються по периметру носія 11. використанні інтердентального очисника 10. На фіг.9а і 9в зображений інтердентальний В обох названих вище прикладах виконання очисник 10, який має розташовану посередині діділянка 12 захоплення виконана як одно ціле з лянку 12 захоплення і може вводитись в міжзубний носієм 11. Приклад виконання, представлений на проміжок на вибір одним з двох КІНЦІВ. ПО обидва фіг.За і Зв, показує підлягаючу повторному викобоки ділянки 12 захоплення вказаним чином розристанню ділянку 17 захоплення, до яко'і з можлиміщений внутрішній шар 14. Оскільки інтердентавістю роз'єднання приєднується, зокрема, надівальний очисник 10 може вводитись користувачем в ється або фіксується носій 11 за допомогою міжзубний проміжок на вибір одним або другим засобу не показаного на кресленні. Після одноракінцем, то можуть застосовуватись внутрішні шари зового або багаторазового використання Інтерден14 з різних матеріалів І/або з різними присадками. тального очисника 10 ділянка 17 захоплення може Представлений на фіг.Юа І Юв інтердентальбути укомплектована новим носієм 11. ний очисник відрізняється від прикладу виконання, Також і представлений на фіг.4а і 4в інтерденприведеного на фіг.7а і 7в, тим, що кільцеподібні тальний очисник 10 має принципову конструкцію шари 18, що простягаються по периметру додатзгідно першого прикладу виконання , причому, тут ково забезпечені ЗОВНІШНІМ структурним утворенносій 11 на передньому кінці 15 загострений. Крім ням в формі стовщень 21. того, внутрішній шар 14 збоку виходить за межі Інтердентальні очисники можуть відповідно контуру носія 11 і утворює на протилежних сторопродаватися одиничними екземплярами, але можнах відповідно випуклість 14 а, в результаті чого ливо також об'єднувати представленим на фіг.11 забезпечується контакт внутрішнього шару 14 з способом безліч інтердентальних очисників 10 в поверхнями, що очищуються при введенні інтеродин комплект 20. При цьому інтердентальні очисдентального очисника 10. ники 10 розташовуються поряд один з одним на одній осі, причому, їх частини 12 захоплення, з'єдПредставлений на фіг.5а і 5в інтердентальний 11 53668 12 нуються одна з одною перемичками, що легко зовні інтердентальний очисник 10 з комплекту, ламаючи перегородки 19, в результаті чого інтерруйнуються. дентальний очисник відділяється і може бути виЯкщо користувачу потрібний один інтердентакористаний. льний очисник 10, то він звільняє розташований 1 2 1 1 1 3 1 5 Фіг. 1 - ч ч Фіг. 2 м 1 5 14 Фіг. З Фіг. 4 Фіг. 5 Фіг. 6 1 6 1 2 14 1 6 Фіг. 7 ]5 13 14 53668 17 10 11 14 Фіг 8 17 11 Фіг. 9 14 ФІГ. 12 15 11 Фіг. 13 16 15 Фіг. 14 •А С Д-Д Д ft 12 U 14b Фіг. 15 Фіг. 16 11 Фіг. 18 18 11 Фіг. 19 17 18 Фіг. 21 19 53668 Фіг. 24 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м Київ, 04050, Україна (044)216-32-71 20
