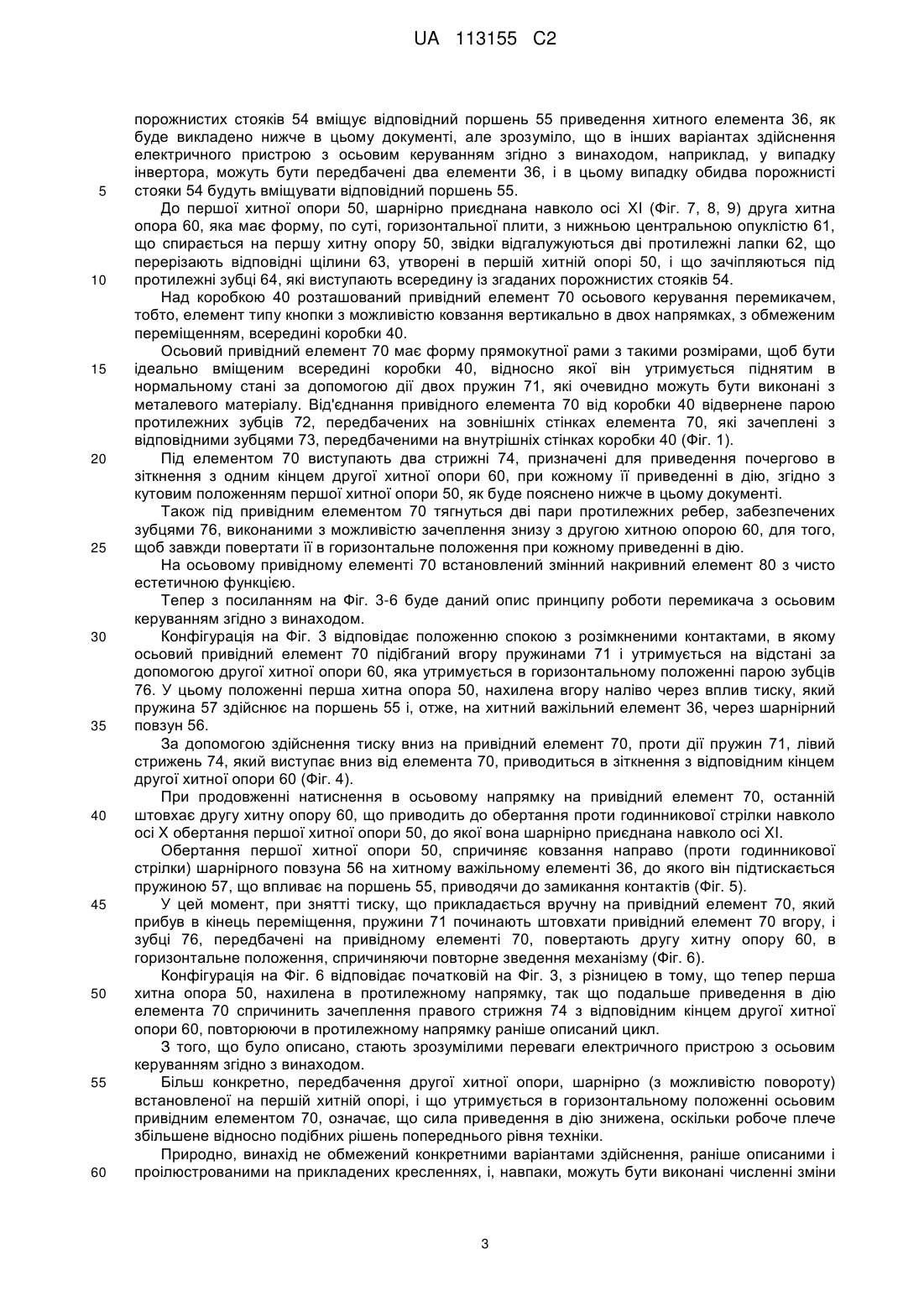

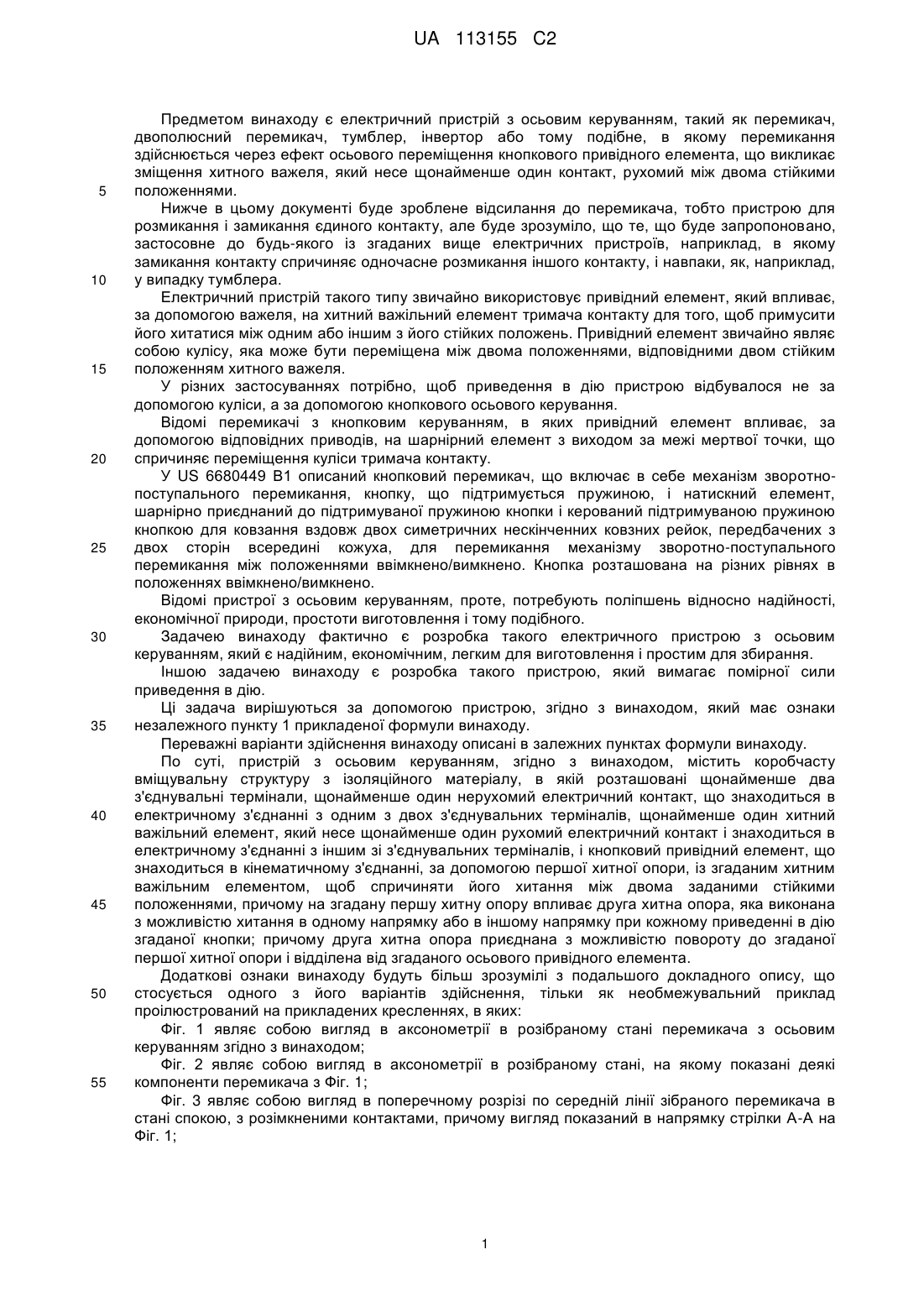

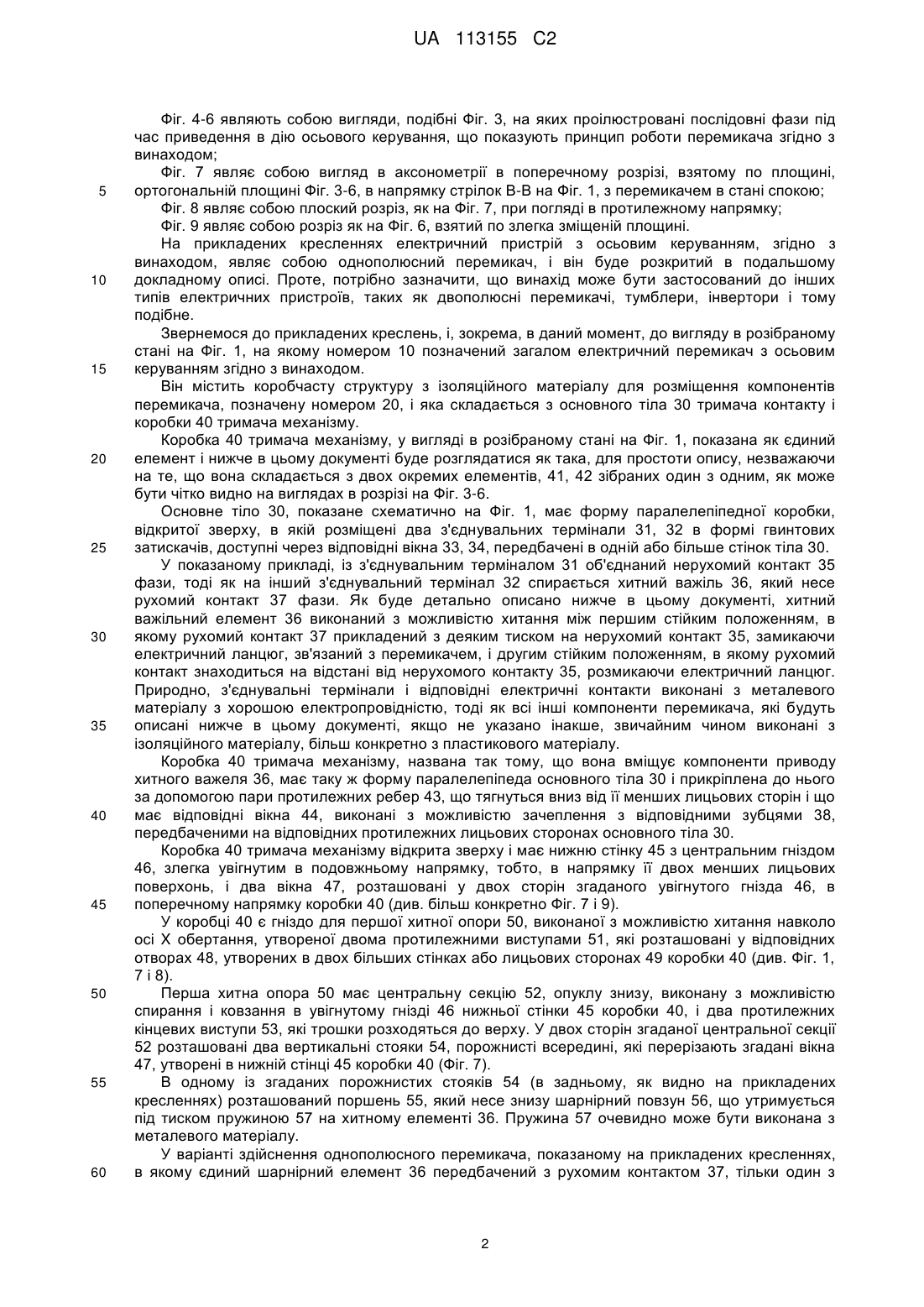

Електричний пристрій з осьовим керуванням

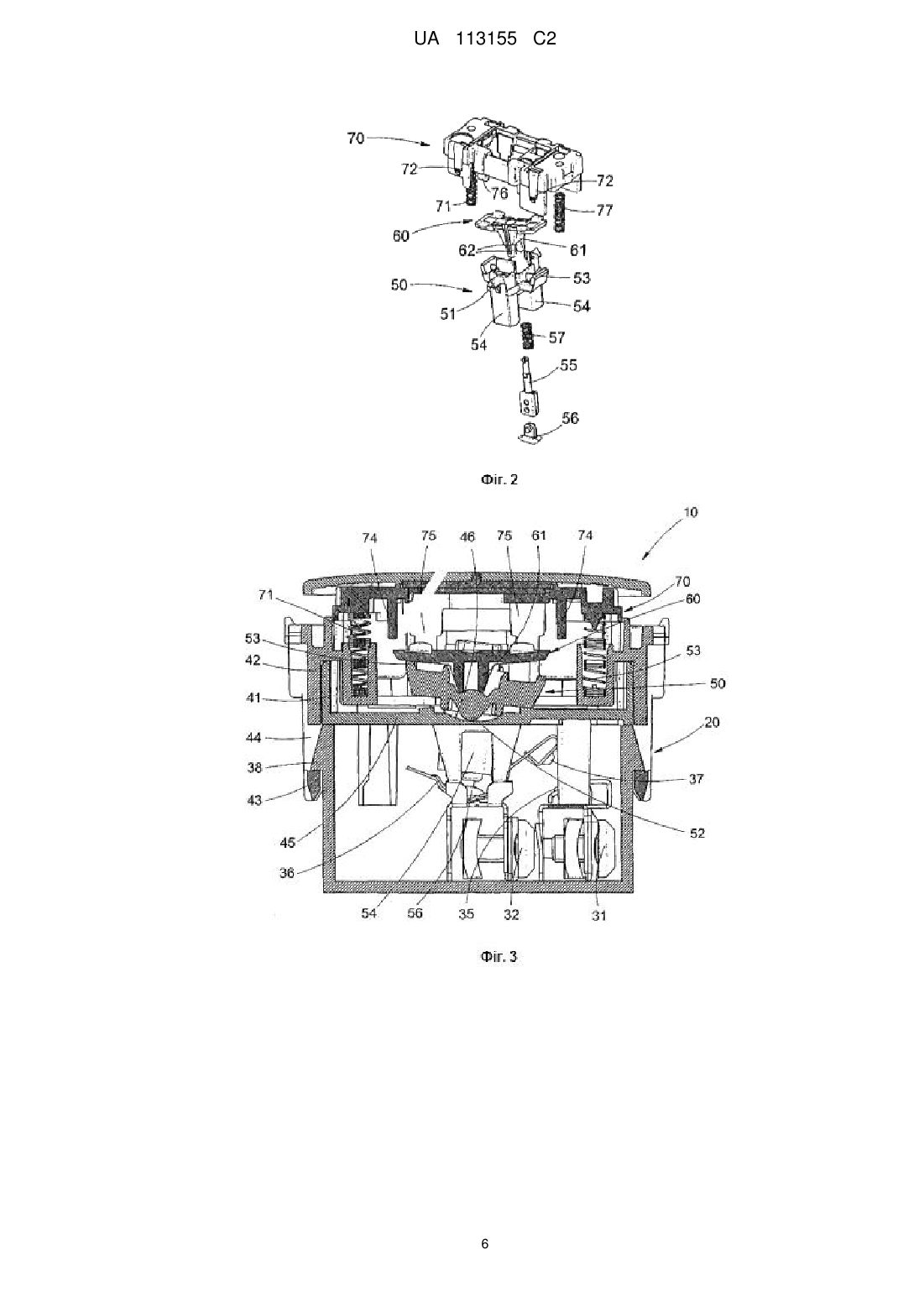

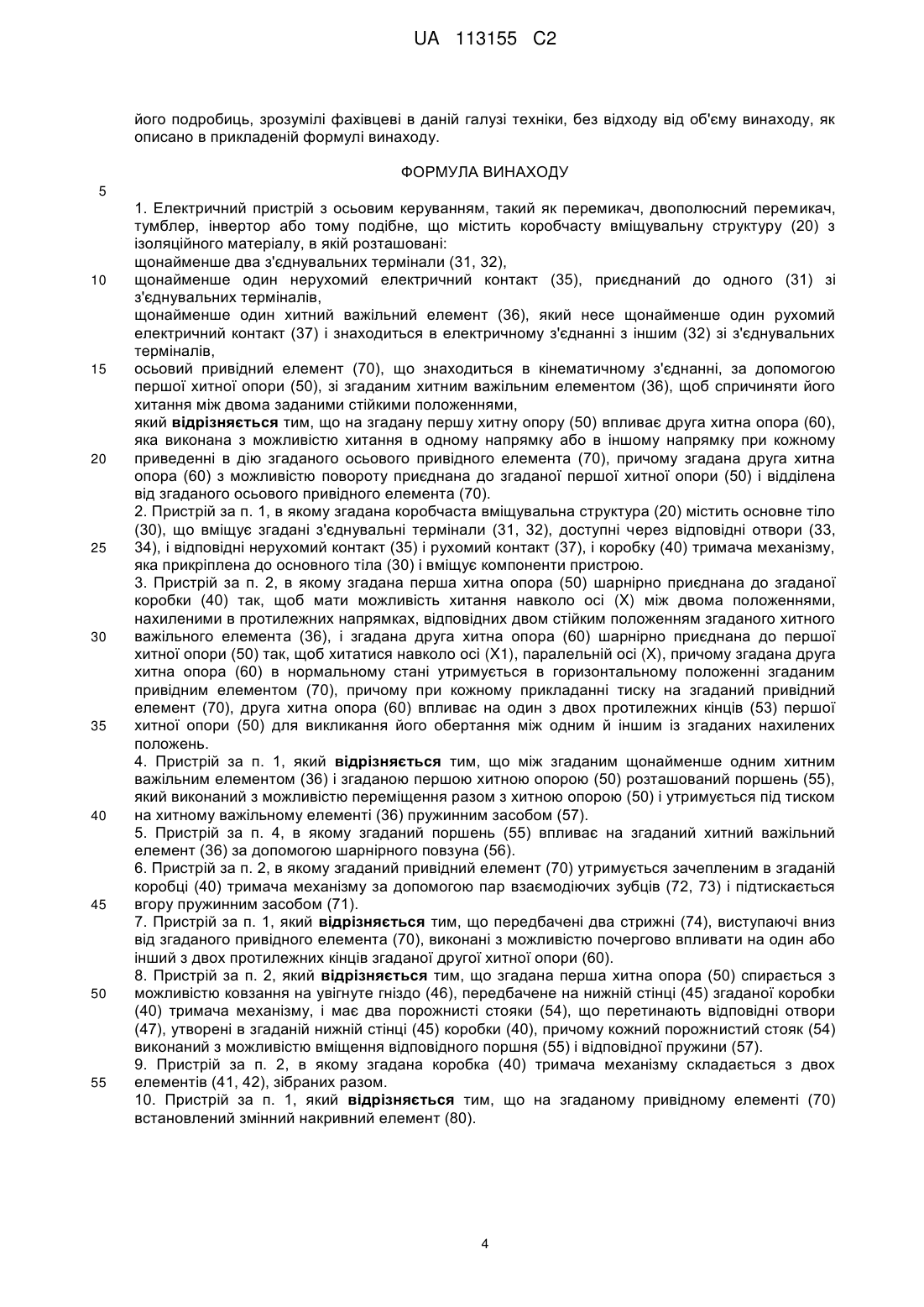

1. Електричний пристрій з осьовим керуванням, такий як перемикач, двополюсний перемикач, тумблер, інвертор або тому подібне, що містить коробчасту вміщувальну структуру (20) з ізоляційного матеріалу, в якій розташовані:

щонайменше два з'єднувальних термінали (31, 32),

щонайменше один нерухомий електричний контакт (35), приєднаний до одного (31) зі з'єднувальних терміналів,

щонайменше один хитний важільний елемент (36), який несе щонайменше один рухомий електричний контакт (37) і знаходиться в електричному з'єднанні з іншим (32) зі з'єднувальних терміналів,

осьовий привідний елемент (70), що знаходиться в кінематичному з'єднанні, за допомогою першої хитної опори (50), зі згаданим хитним важільним елементом (36), щоб спричиняти його хитання між двома заданими стійкими положеннями,

який відрізняється тим, що на згадану першу хитну опору (50) впливає друга хитна опора (60), яка виконана з можливістю хитання в одному напрямку або в іншому напрямку при кожному приведенні в дію згаданого осьового привідного елемента (70), причому згадана друга хитна опора (60) з можливістю повороту приєднана до згаданої першої хитної опори (50) і відділена від згаданого осьового привідного елемента (70).

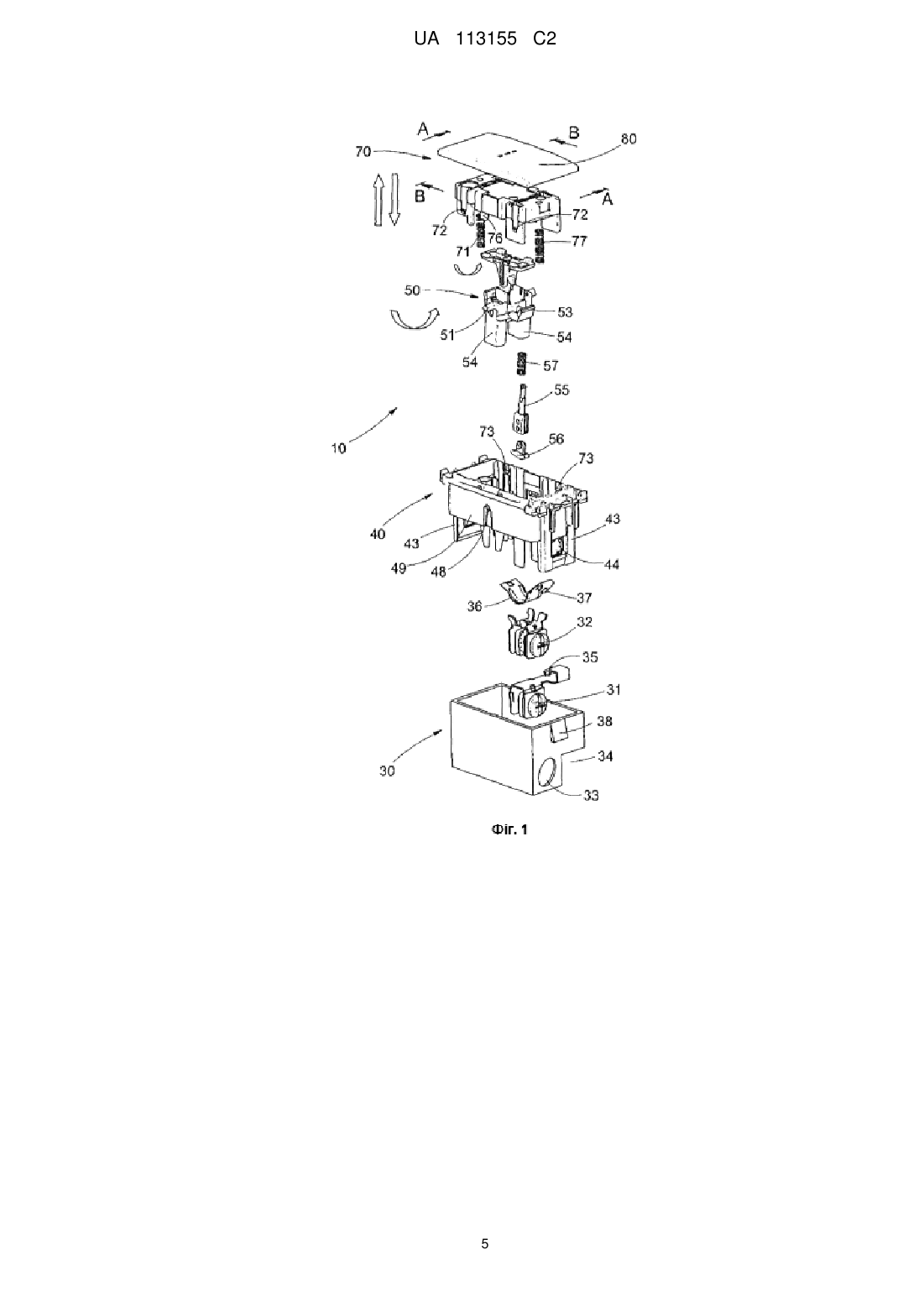

2. Пристрій за п. 1, в якому згадана коробчаста вміщувальна структура (20) містить основне тіло (30), що вміщує згадані з'єднувальні термінали (31, 32), доступні через відповідні отвори (33, 34), і відповідні нерухомий контакт (35) і рухомий контакт (37), і коробку (40) тримача механізму, яка прикріплена до основного тіла (30) і вміщує компоненти пристрою.

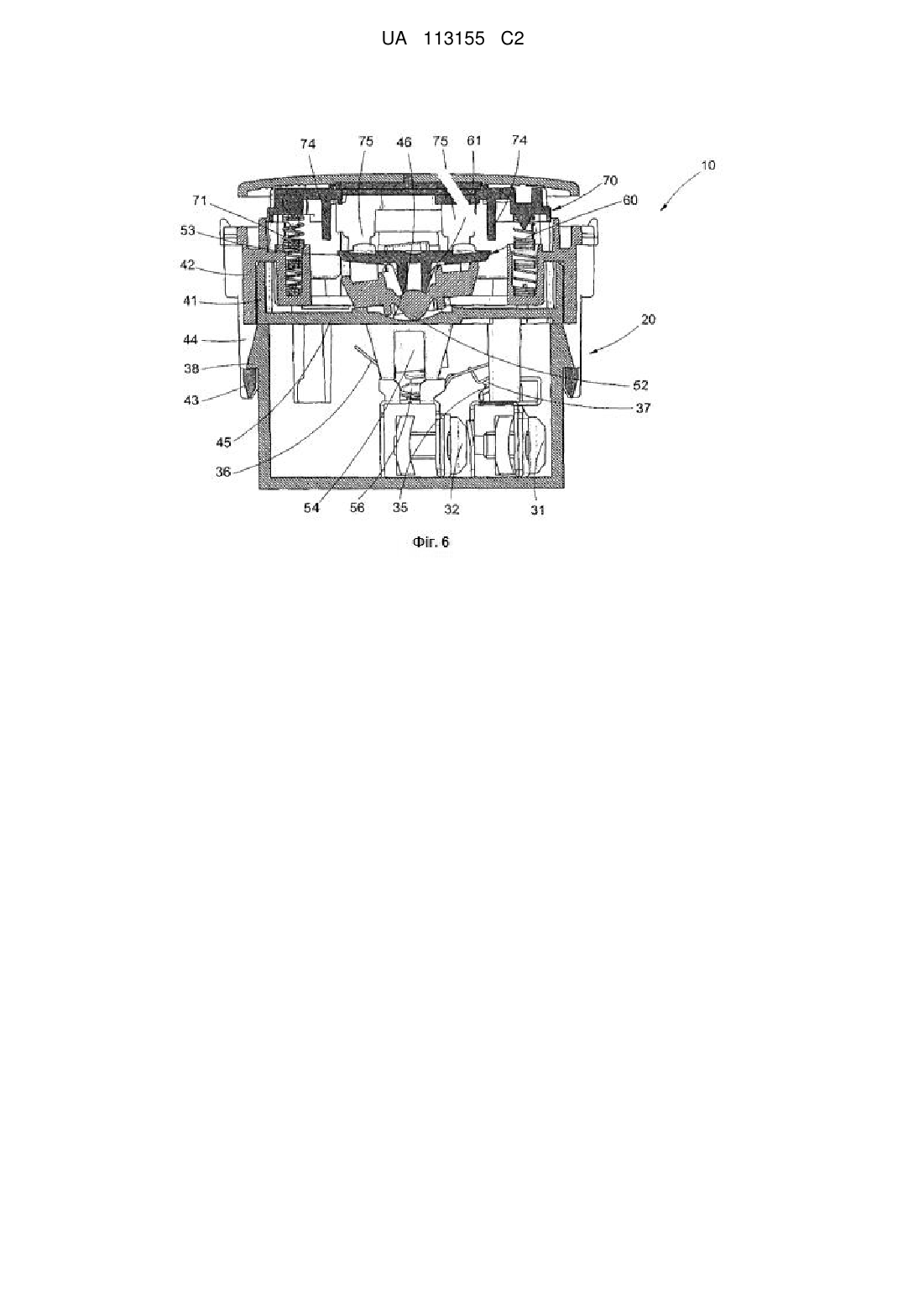

3. Пристрій за п. 2, в якому згадана перша хитна опора (50) шарнірно приєднана до згаданої коробки (40) так, щоб мати можливість хитання навколо осі (X) між двома положеннями, нахиленими в протилежних напрямках, відповідних двом стійким положенням згаданого хитного важільного елемента (36), і згадана друга хитна опора (60) шарнірно приєднана до першої хитної опори (50), так, щоб хитатися навколо осі (X1), паралельній осі (X), причому згадана друга хитна опора (60) в нормальному стані утримується в горизонтальному положенні згаданим привідним елементом (70), причому при кожному прикладанні тиску на згаданий привідний елемент (70), друга хитна опора (60) впливає на один з двох протилежних кінців (53) першої хитної опори (50) для викликання його обертання між одним й іншим із згаданих нахилених положень.

4. Пристрій за п. 1, який відрізняється тим, що між згаданим щонайменше одним хитним важільним елементом (36) і згаданою першою хитною опорою (50) розташований поршень (55), який виконаний з можливістю переміщення разом з хитною опорою (50) і утримується під тиском на хитному важільному елементі (36) пружинним засобом (57).

5. Пристрій за п. 4, в якому згаданий поршень (55) впливає на згаданий хитний важільний елемент (36) за допомогою шарнірного повзуна (56).

6. Пристрій за п. 2, в якому згаданий привідний елемент (70) утримується зачепленим в згаданій коробці (40) тримача механізму за допомогою пар взаємодіючих зубців (72, 73) і підтискається вгору пружинним засобом (71).

7. Пристрій за п. 1, який відрізняється тим, що передбачені два стрижні (74), виступаючі вниз від згаданого привідного елемента (70), виконані з можливістю почергово впливати на один або інший з двох протилежних кінців згаданої другої хитної опори (60).

8. Пристрій за п. 2, який відрізняється тим, що згадана перша хитна опора (50) спирається з можливістю ковзання на увігнуте гніздо (46), передбачене на нижній стінці (45) згаданої коробки (40) тримача механізму, і має два порожнисті стояки (54), що перетинають відповідні отвори (47), утворені в згаданій нижній стінці (45) коробки (40), причому кожний порожнистий стояк (54) виконаний з можливістю вміщення відповідного поршня (55) і відповідної пружини (57).

9. Пристрій за п. 2, в якому згадана коробка (40) тримача механізму складається з двох елементів (41, 42), зібраних разом.

10. Пристрій за п. 1, який відрізняється тим, що на згаданому привідному елементі (70) встановлений змінний накривний елемент (80).
