Інтегральний датчик

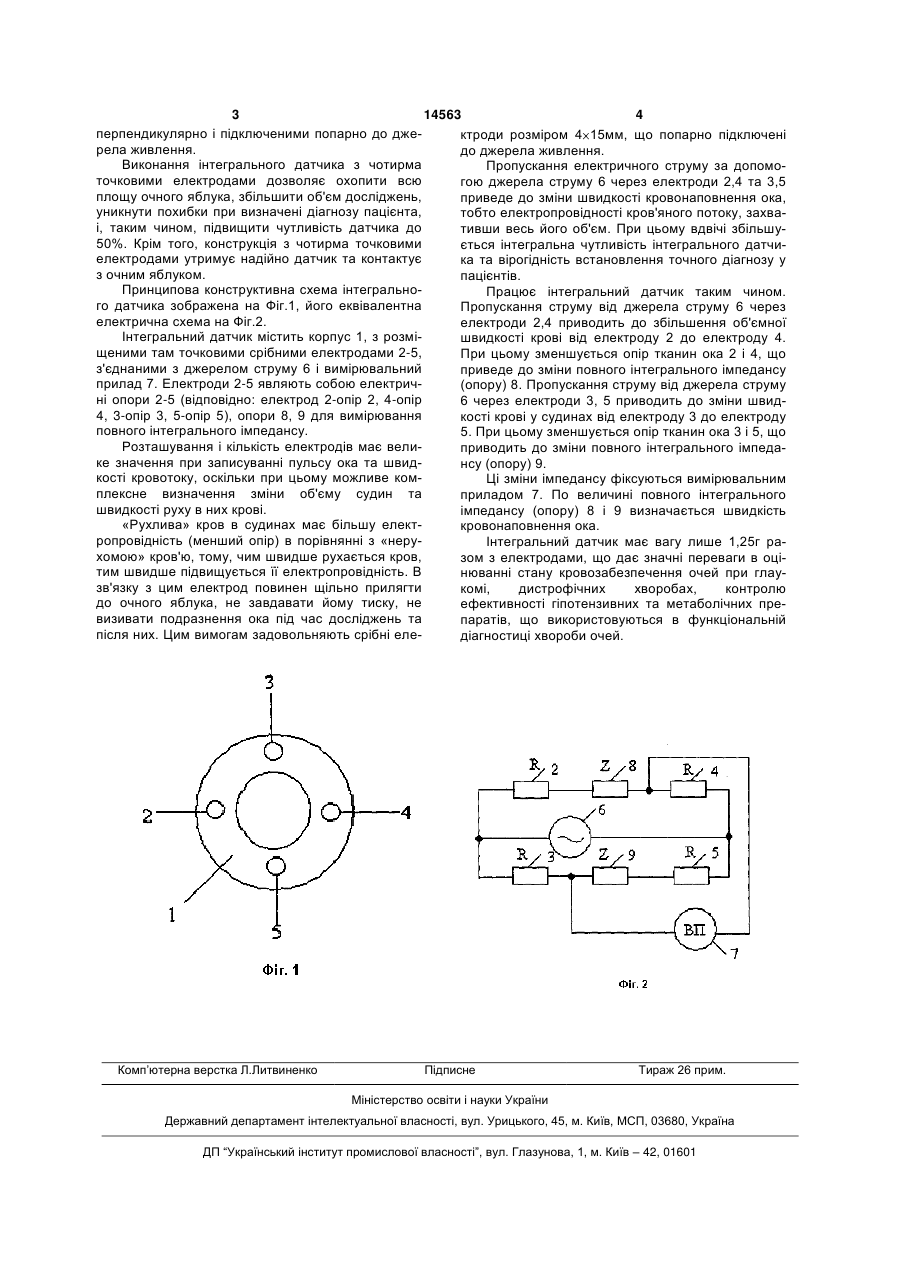

Інтегральний датчик, що включає прозорий корпус з точковими електродами, підключеними до джерела живлення, який відрізняється тим, що корпус виконаний у вигляді контактного скла без роговичної частини з чотирма точеними срібними електродами, розміщеними діаметральноперпендикулярно і підключеними попарно до джерела живлення. (19) (21) u200511504 (22) 05.12.2005 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Швець Євген Якович, Літвіненко Марина Олександрівна, Ніконова Зоя Андріївна, Небеснюк Оксана Юріївна, Ніконова Аліна Олександрівна (73) ЗАПОРІЗЬКА ДЕРЖАВНА ІНЖЕНЕРНА АКАДЕМІЯ 3 14563 4 перпендикулярно і підключеними попарно до джектроди розміром 4 15мм, що попарно підключені рела живлення. до джерела живлення. Виконання інтегрального датчика з чотирма Пропускання електричного струму за допомоточковими електродами дозволяє охопити всю гою джерела струму 6 через електроди 2,4 та 3,5 площу очного яблука, збільшити об'єм досліджень, приведе до зміни швидкості кровонаповнення ока, уникнути похибки при визначені діагнозу пацієнта, тобто електропровідності кров'яного потоку, захваі, таким чином, підвищити чутливість датчика до тивши весь його об'єм. При цьому вдвічі збільшу50%. Крім того, конструкція з чотирма точковими ється інтегральна чутливість інтегрального датчиелектродами утримує надійно датчик та контактує ка та вірогідність встановлення точного діагнозу у з очним яблуком. пацієнтів. Принципова конструктивна схема інтегральноПрацює інтегральний датчик таким чином. го датчика зображена на Фіг.1, його еквівалентна Пропускання струму від джерела струму 6 через електрична схема на Фіг.2. електроди 2,4 приводить до збільшення об'ємної Інтегральний датчик містить корпус 1, з розмішвидкості крові від електроду 2 до електроду 4. щеними там точковими срібними електродами 2-5, При цьому зменшується опір тканин ока 2 і 4, що з'єднаними з джерелом струму 6 і вимірювальний приведе до зміни повного інтегрального імпедансу прилад 7. Електроди 2-5 являють собою електрич(опору) 8. Пропускання струму від джерела струму ні опори 2-5 (відповідно: електрод 2-опір 2, 4-опір 6 через електроди 3, 5 приводить до зміни швид4, 3-опір 3, 5-опір 5), опори 8, 9 для вимірювання кості крові у судинах від електроду 3 до електроду повного інтегрального імпедансу. 5. При цьому зменшується опір тканин ока 3 і 5, що Розташування і кількість електродів має велиприводить до зміни повного інтегрального імпедаке значення при записуванні пульсу ока та швиднсу (опору) 9. кості кровотоку, оскільки при цьому можливе комЦі зміни імпедансу фіксуються вимірювальним плексне визначення зміни об'єму судин та приладом 7. По величині повного інтегрального швидкості руху в них крові. імпедансу (опору) 8 і 9 визначається швидкість «Рухлива» кров в судинах має більшу електкровонаповнення ока. ропровідність (менший опір) в порівнянні з «неруІнтегральний датчик має вагу лише 1,25г рахомою» кров'ю, тому, чим швидше рухається кров, зом з електродами, що дає значні переваги в оцітим швидше підвищується її електропровідність. В нюванні стану кровозабезпечення очей при глаузв'язку з цим електрод повинен щільно прилягти комі, дистрофічних хворобах, контролю до очного яблука, не завдавати йому тиску, не ефективності гіпотензивних та метаболічних превизивати подразнення ока під час досліджень та паратів, що використовуються в функціональній після них. Цим вимогам задовольняють срібні еледіагностиці хвороби очей. Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
