Термофотовольтаїчний модуль
Номер патенту: 25444
Опубліковано: 10.08.2007
Автори: Краснов Василь Олександрович, Аппазов Едуард Сейярович, Баганов Євген Олександрович, Шутов Станіслав Вікторович, Лубяна Марія Дмитрівна
Формула / Реферат
Термофотовольтаїчний модуль, який складається з концентратора, емітера та термофотовольтаїчного перетворювача, який відрізняється тим, що концентратор виконаний у вигляді зрізаного конуса, основа якого має форму правильного шестигранника, а вершина - форму кола.
Текст

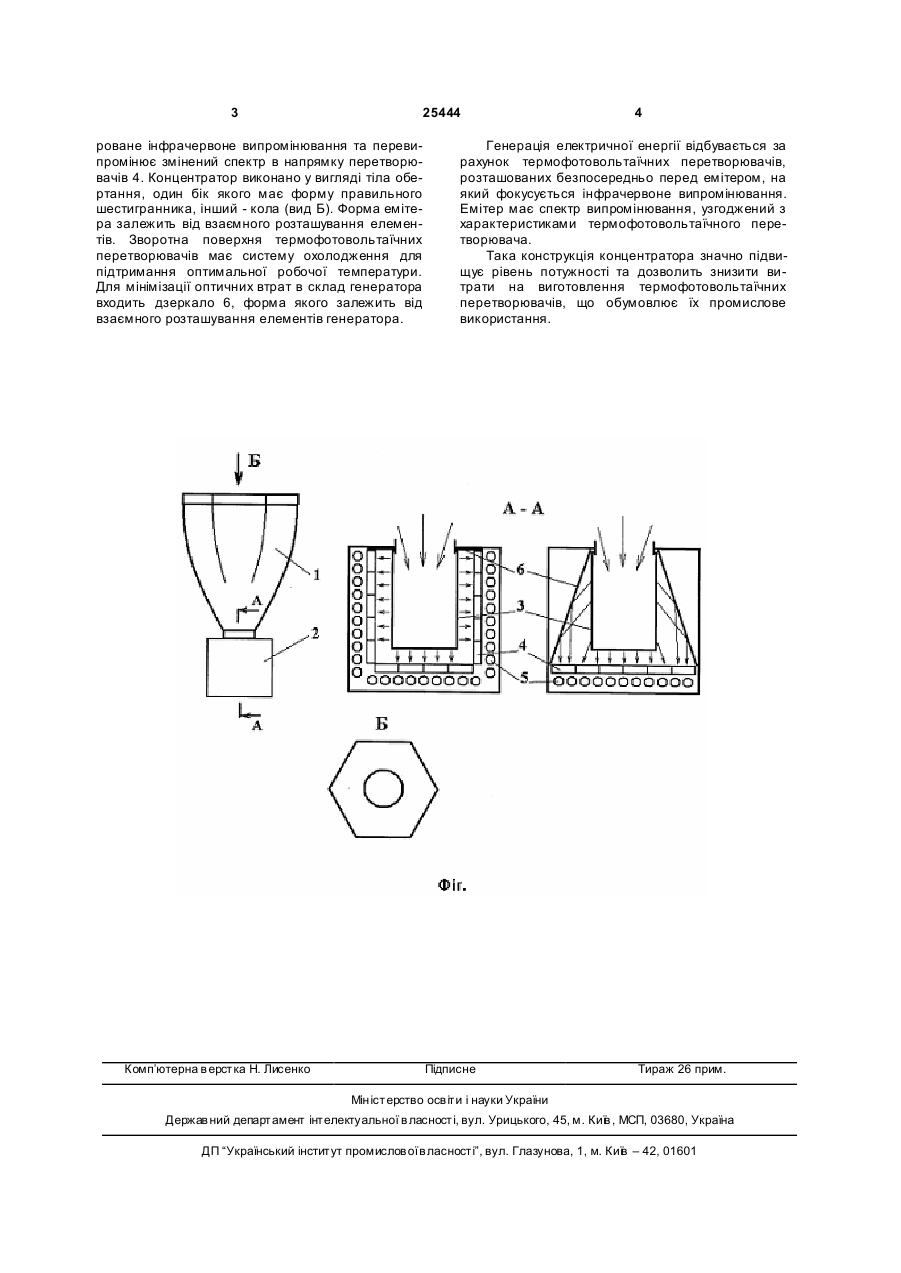

Термофотовольтаїчний модуль, який складається з концентратора, емітера та термофотовольтаїчного перетворювача, який відрізняється тим, що концентратор виконаний у вигляді зрізаного конуса, основа якого має форму правильного шестигранника, а вершина - форму кола. (19) (21) u200703239 (22) 26.03.2007 (24) 10.08.2007 (46) 10.08.2007, Бюл. № 12, 2007 р. (72) Шутов Станіслав Вікторович, Аппазов Едуард Сейярович, Баганов Євген Олександрович, Краснов Василь Олександрович, Лубяна Марія Дмитрівна 3 25444 роване інфрачервоне випромінювання та перевипромінює змінений спектр в напрямку перетворювачів 4. Концентратор виконано у вигляді тіла обертання, один бік якого має форму правильного шестигранника, інший - кола (вид Б). Форма емітера залежить від взаємного розташування елементів. Зворотна поверхня термофотовольтаїчних перетворювачів має систему охолодження для підтримання оптимальної робочої температури. Для мінімізації оптичних втрат в склад генератора входить дзеркало 6, форма якого залежить від взаємного розташування елементів генератора. Комп’ютерна в ерстка Н. Лисенко 4 Генерація електричної енергії відбувається за рахунок термофотовольтаїчних перетворювачів, розташованих безпосередньо перед емітером, на який фокусується інфрачервоне випромінювання. Емітер має спектр випромінювання, узгоджений з характеристиками термофотовольтаїчного перетворювача. Така конструкція концентратора значно підвищує рівень потужності та дозволить знизити витрати на виготовлення термофотовольтаїчних перетворювачів, що обумовлює їх промислове використання. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюThermo-photovoltaic unit
Автори англійськоюShutov Stanislav Viktorovych, Appazov Eduard Seiiarovych, Bahanov Yevhen Oleksandrovych, Krasnov Vasyl Oleksandrovych, Lubiana Mariia Dmytrivna
Назва патенту російськоюТермофотовольтаический модуль
Автори російськоюШутов Станислав Викторович, Аппазов Эдуард Сейярович, Баганов Евгений Александрович, Краснов Василий Александрович, Лубяна Мария Дмитриевна
МПК / Мітки
МПК: H02N 6/00
Мітки: термофотовольтаїчний, модуль
