Спосіб визначення товщини і розташування межі наплавленого шару
Номер патенту: 27557
Опубліковано: 12.11.2007
Формула / Реферат
Спосіб визначення товщини і розташування межі наплавленого шару за допомогою рухомого стрижня, який відрізняється тим, що виконується одночасне контролювання декількох наплавлених валиків спеціальним шаблоном з блоком рухомих стрижнів, який встановлюється на деталь, при цьому рухомі стрижні шаблона своїми нижніми кінцівками контактують з верхівками наплавлених валиків деталі, а верхніми кінцівками визначається реальна межа наплавленого шару, товщина наплавлених валиків визначається як різниця між межею графічного зображення наплавленого шару і графічним зображенням поверхні деталі, підготовленої для наплавлення.
Текст

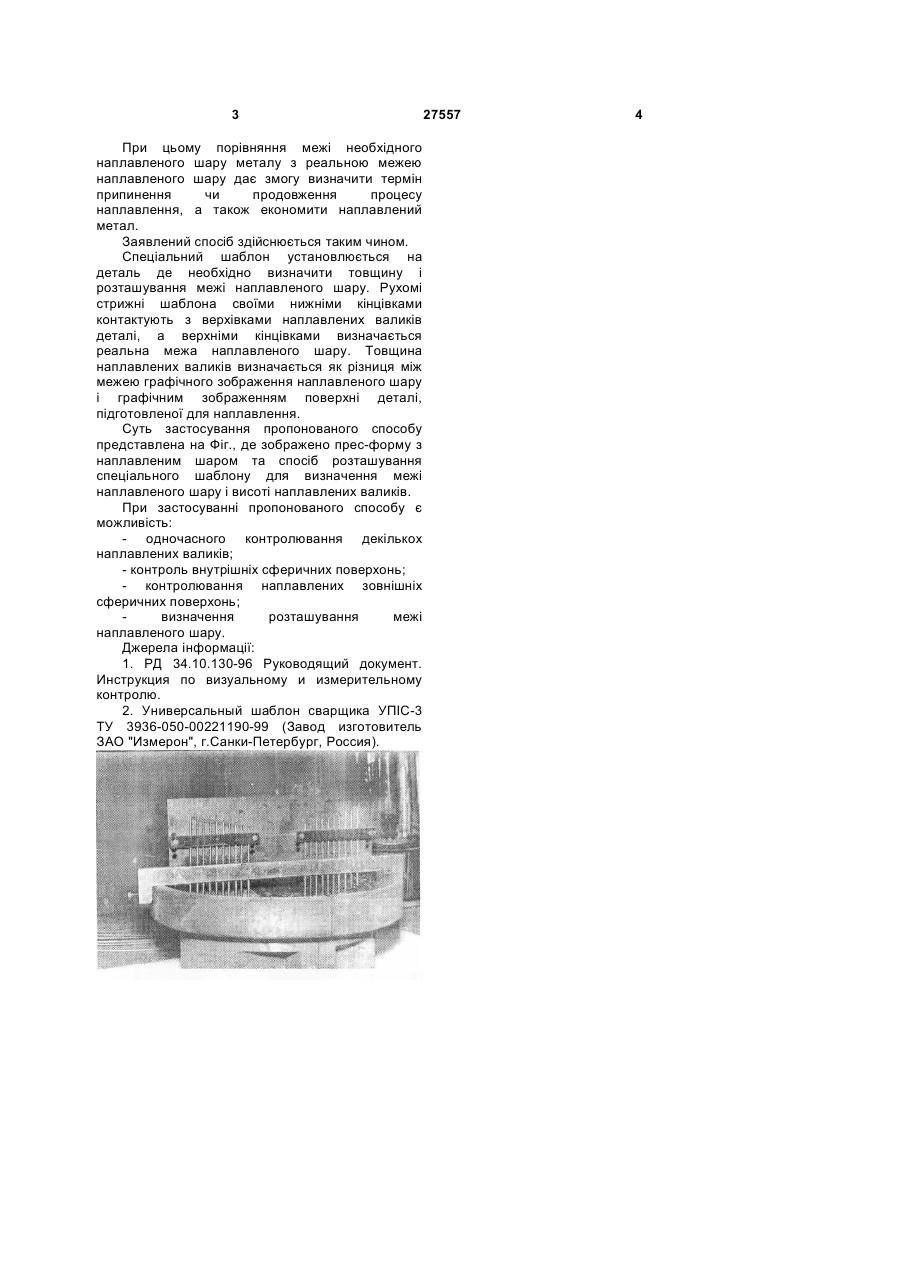

Спосіб визначення товщини і розташування межі наплавленого шару за допомогою рухомого стрижня, який відрізняється тим, що виконується 3 При цьому порівняння межі необхідного наплавленого шару металу з реальною межею наплавленого шару дає змогу визначити термін припинення чи продовження процесу наплавлення, а також економити наплавлений метал. Заявлений спосіб здійснюється таким чином. Спеціальний шаблон установлюється на деталь де необхідно визначити товщину і розташування межі наплавленого шару. Рухомі стрижні шаблона своїми нижніми кінцівками контактують з верхівками наплавлених валиків деталі, а верхніми кінцівками визначається реальна межа наплавленого шару. Товщина наплавлених валиків визначається як різниця між межею графічного зображення наплавленого шару і графічним зображенням поверхні деталі, підготовленої для наплавлення. Суть застосування пропонованого способу представлена на Фіг., де зображено прес-форму з наплавленим шаром та спосіб розташування спеціального шаблону для визначення межі наплавленого шару і висоті наплавлених валиків. При застосуванні пропонованого способу є можливість: - одночасного контролювання декількох наплавлених валиків; - контроль внутрішніх сферичних поверхонь; - контролювання наплавлених зовнішніх сферичних поверхонь; визначення розташування межі наплавленого шару. Джерела інформації: 1. РД 34.10.130-96 Руководящий документ. Инструкция по визуальному и измерительному контролю. 2. Универсальный шаблон сварщика УПІС-3 ТУ 3936-050-00221190-99 (Завод изготовитель ЗАО "Измерон", г.Санки-Петербург, Россия). 27557 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of determining of thickness and arrangement of boundary of layer
Автори англійськоюHavrysh Pavlo Anatoliiovych, Kassov Valerii Dmytrovych
Назва патенту російськоюСпособ определения толщины и расположения границы наплавленного слоя
Автори російськоюГавриш Павел Анатольевич, Кассов Валерий Дмитриевич
МПК / Мітки
МПК: B23K 37/00
Мітки: визначення, розташування, наплавленого, товщини, спосіб, межі, шару
