Пристрій експресного контролю паливних емульсій

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 35091

Опубліковано: 26.08.2008

Автор: Русаков Сергій Арсенійович

Завантажити PDF файл.

Формула / Реферат

Пристрій експресного контролю паливних емульсій, що містить посудину з оброблюваною рідиною, в посудині розміщені перший і другий електроди, який відрізняється тим, що до першого електрода через магнітострикційний перетворювач підключений ультразвуковий генератор, виходи першого і другого електродів через послідовно з'єднані цифровий вимірник електричного опору, пристрій узгодження, персональну електронну обчислювальну машину підключені до принтера.

Текст

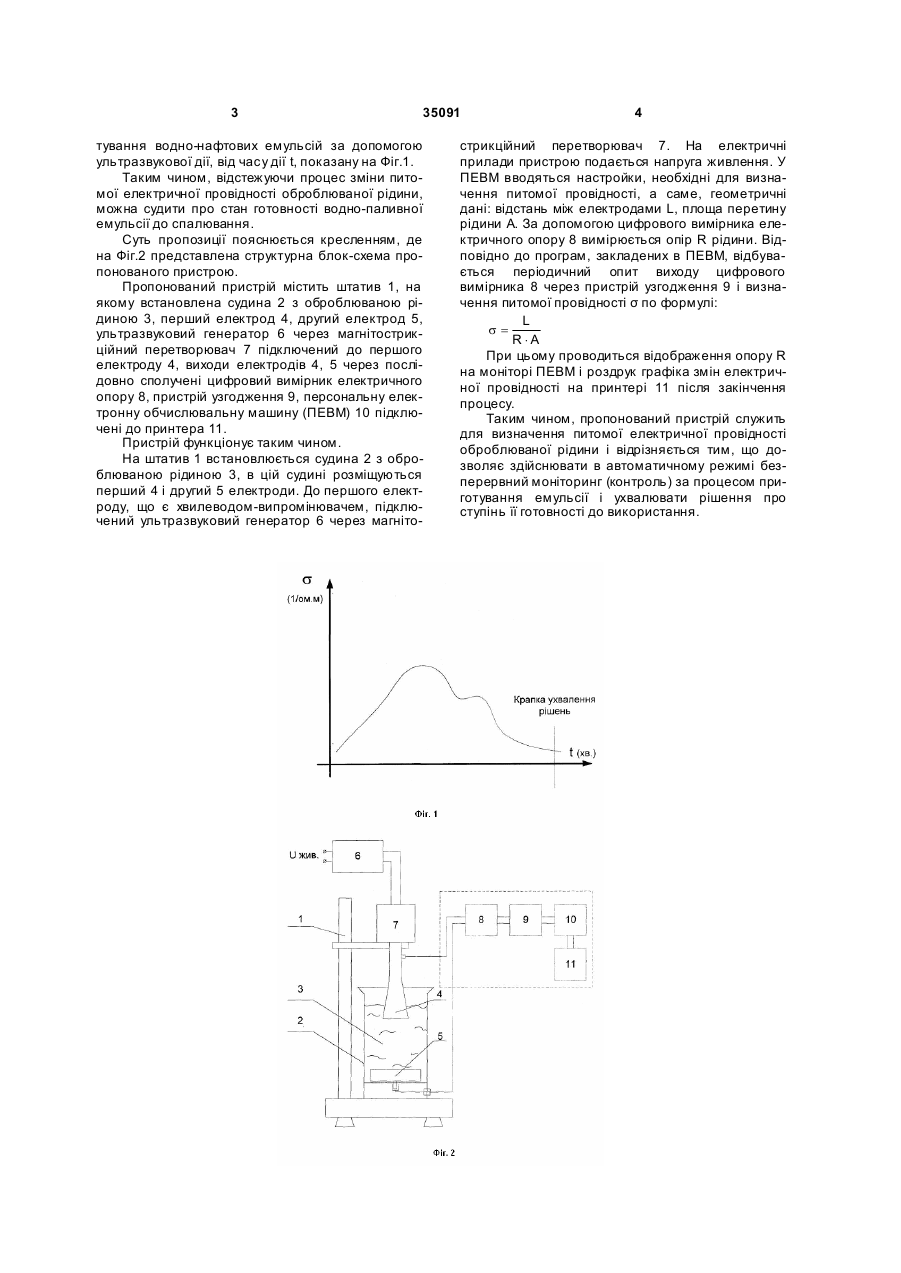

Пристрій експресного контролю паливних емульсій, що містить посудину з оброблюваною 3 35091 тування водно-нафтових емульсій за допомогою ультразвукової дії, від часу дії t, показану на Фіг.1. Таким чином, відстежуючи процес зміни питомої електричної провідності оброблюваної рідини, можна судити про стан готовності водно-паливної емульсії до спалювання. Суть пропозиції пояснюється кресленням, де на Фіг.2 представлена структурна блок-схема пропонованого пристрою. Пропонований пристрій містить штатив 1, на якому встановлена судина 2 з оброблюваною рідиною 3, перший електрод 4, другий електрод 5, ультразвуковий генератор 6 через магнітострикційний перетворювач 7 підключений до першого електроду 4, виходи електродів 4, 5 через послідовно сполучені цифровий вимірник електричного опору 8, пристрій узгодження 9, персональну електронну обчислювальну машину (ПЕВМ) 10 підключені до принтера 11. Пристрій функціонує таким чином. На штатив 1 встановлюється судина 2 з оброблюваною рідиною 3, в цій судині розміщуються перший 4 і другий 5 електроди. До першого електроду, що є хвилеводом-випромінювачем, підключений ультразвуковий генератор 6 через магніто 4 стрикційний перетворювач 7. На електричні прилади пристрою подається напруга живлення. У ПЕВМ вводяться настройки, необхідні для визначення питомої провідності, а саме, геометричні дані: відстань між електродами L, площа перетину рідини А. За допомогою цифрового вимірника електричного опору 8 вимірюється опір R рідини. Відповідно до програм, закладених в ПЕВМ, відбувається періодичний опит виходу цифрового вимірника 8 через пристрій узгодження 9 і визначення питомої провідності σ по формулі: L s= R×A При цьому проводиться відображення опору R на моніторі ПЕВМ і роздрук графіка змін електричної провідності на принтері 11 після закінчення процесу. Таким чином, пропонований пристрій служить для визначення питомої електричної провідності оброблюваної рідини і відрізняється тим, що дозволяє здійснювати в автоматичному режимі безперервний моніторинг (контроль) за процесом приготування емульсії і ухвалювати рішення про ступінь її готовності до використання. 5 Комп’ютерна в ерстка Л. Купенко 35091 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for express control of fuel emulsions

Автори англійською

Rusakov Serhii Arseniiovych

Назва патенту російською

Устройство экспрессного контроля топливных эмульсий

Автори російською

Русаков Сергей Арсениевич

МПК / Мітки

МПК: C10G 3/00

Мітки: пристрій, паливних, емульсій, контролю, експресного
