Номер патенту: 35575

Опубліковано: 25.09.2008

Автор: Кузнєцов Юрій Миколайович

Завантажити PDF файл.

Формула / Реферат

Гнучкий виробничий модуль, що містить багатоцільовий верстат, який має робочий стіл, дві опозитні стійки із шпиндельними бабками і траверсу, який відрізняється тим, що він додатково містить другий робочий стіл, розташований між робочими столами перевантажувальний стіл з можливістю переміщення в напрямку, перпендикулярному осям шпиндельних бабок, рухому траверсу під маніпулятор з можливістю його переміщення по траверсі, а додаткова шпиндельна бабка розташована на портальній рухомій стійці з можливістю повороту навколо горизонтальної осі, паралельної порталу.

Текст

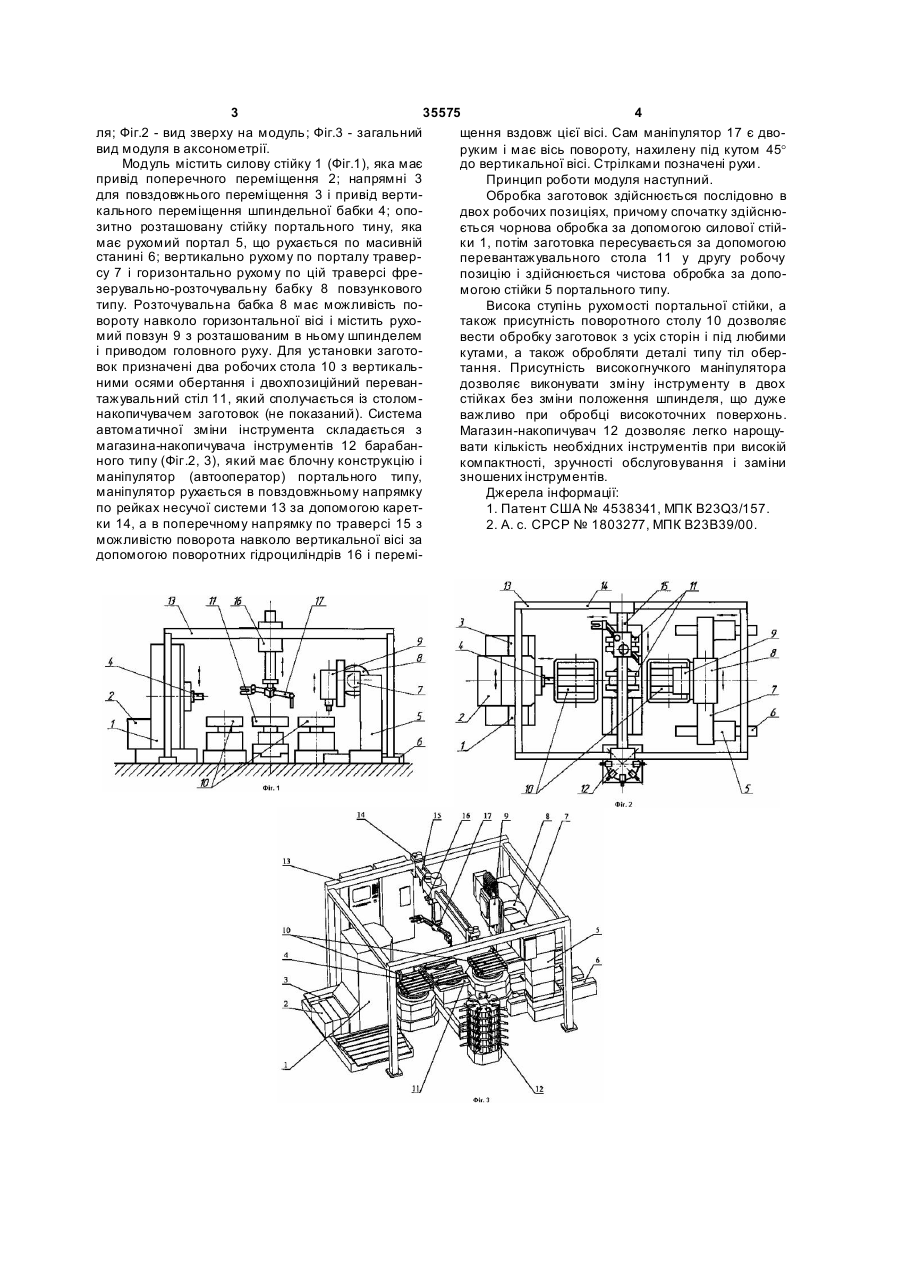

Гнучкий виробничий модуль, що містить багатоцільовий верстат, який має робочий стіл, дві опозитні стійки із шпиндельними бабками і травер 3 35575 4 ля; Фіг.2 - вид зверху на модуль; Фіг.3 - загальний щення вздовж цієї вісі. Сам маніпулятор 17 є двовид модуля в аксонометрії. руким і має вісь повороту, нахилену під кутом 45° Модуль містить силову стійку 1 (Фіг.1), яка має до вертикальної вісі. Стрілками позначені рухи . привід поперечного переміщення 2; напрямні 3 Принцип роботи модуля наступний. для повздовжнього переміщення 3 і привід вертиОбробка заготовок здійснюється послідовно в кального переміщення шпиндельної бабки 4; оподвох робочих позиціях, причому спочатку здійснюзитно розташовану стійку портального тину, яка ється чорнова обробка за допомогою силової стіймає рухомий портал 5, що рухається по масивній ки 1, потім заготовка пересувається за допомогою станині 6; вертикально рухому по порталу траверперевантажувального стола 11 у другу робочу су 7 і горизонтально рухому по цій траверсі фрепозицію і здійснюється чистова обробка за допозерувально-розточувальну бабку 8 повзункового могою стійки 5 портального типу. типу. Розточувальна бабка 8 має можливість поВисока ступінь рухомості портальної стійки, а вороту навколо горизонтальної вісі і містить рухотакож присутність поворотного столу 10 дозволяє мий повзун 9 з розташованим в ньому шпинделем вести обробку заготовок з усіх сторін і під любими і приводом головного руху. Для установки заготокутами, а також обробляти деталі типу тіл обервок призначені два робочих стола 10 з вертикальтання. Присутність високогнучкого маніпулятора ними осями обертання і двохпозиційний перевандозволяє виконувати зміну інструменту в двох тажувальний стіл 11, який сполучається із столомстійках без зміни положення шпинделя, що дуже накопичувачем заготовок (не показаний). Система важливо при обробці високоточних поверхонь. автоматичної зміни інструмента складається з Магазин-накопичувач 12 дозволяє легко нарощумагазина-накопичувача інструментів 12 барабанвати кількість необхідних інструментів при високій ного типу (Фіг.2, 3), який має блочну конструкцію і компактності, зручності обслуговування і заміни маніпулятор (автооператор) портального типу, зношених інструментів. маніпулятор рухається в повздовжньому напрямку Джерела інформації: по рейках несучої системи 13 за допомогою карет1. Патент США № 4538341, МПК B23Q3/157. ки 14, а в поперечному напрямку по траверсі 15 з 2. А. с. СРСР № 1803277, МПК В23В39/00. можливістю поворота навколо вертикальної вісі за допомогою поворотних гідроциліндрів 16 і перемі 5 Комп’ютерна в ерстка А. Крижанівський 35575 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Flexible manufacturing system

Автори англійською

Kuznietsov Yurii Mykolaiovych

Назва патенту російською

Гибкий производственный модуль

Автори російською

Кузнецов Юрий Николаевич

МПК / Мітки

МПК: B23B 39/00

Мітки: модуль, виробничий, гнучкий
