Пристрій для зберігання і видачі пива та інших газованих напоїв (варіанти ) , спосіб для його здійснення і контейнер та видачний пристрій для використання в пристрої

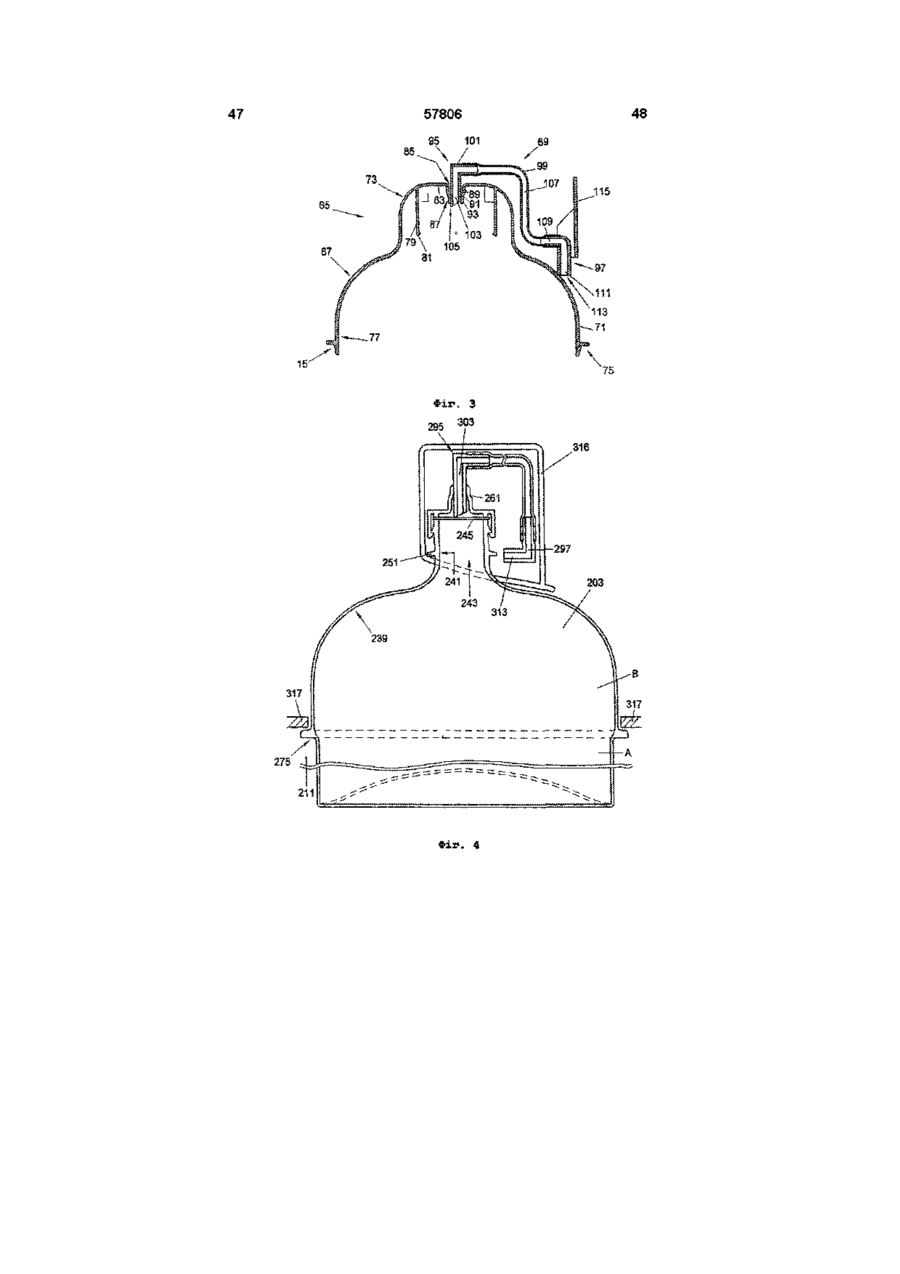

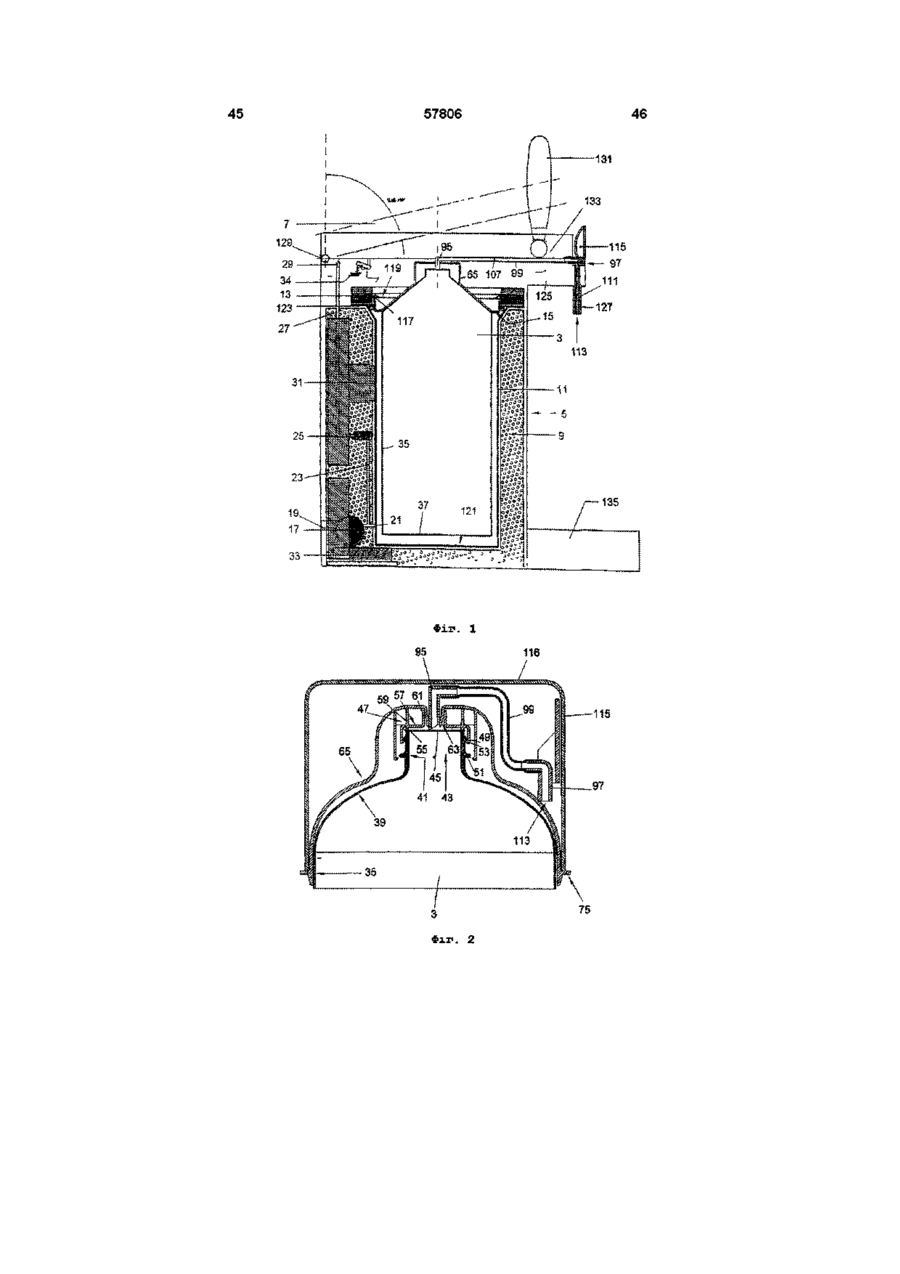

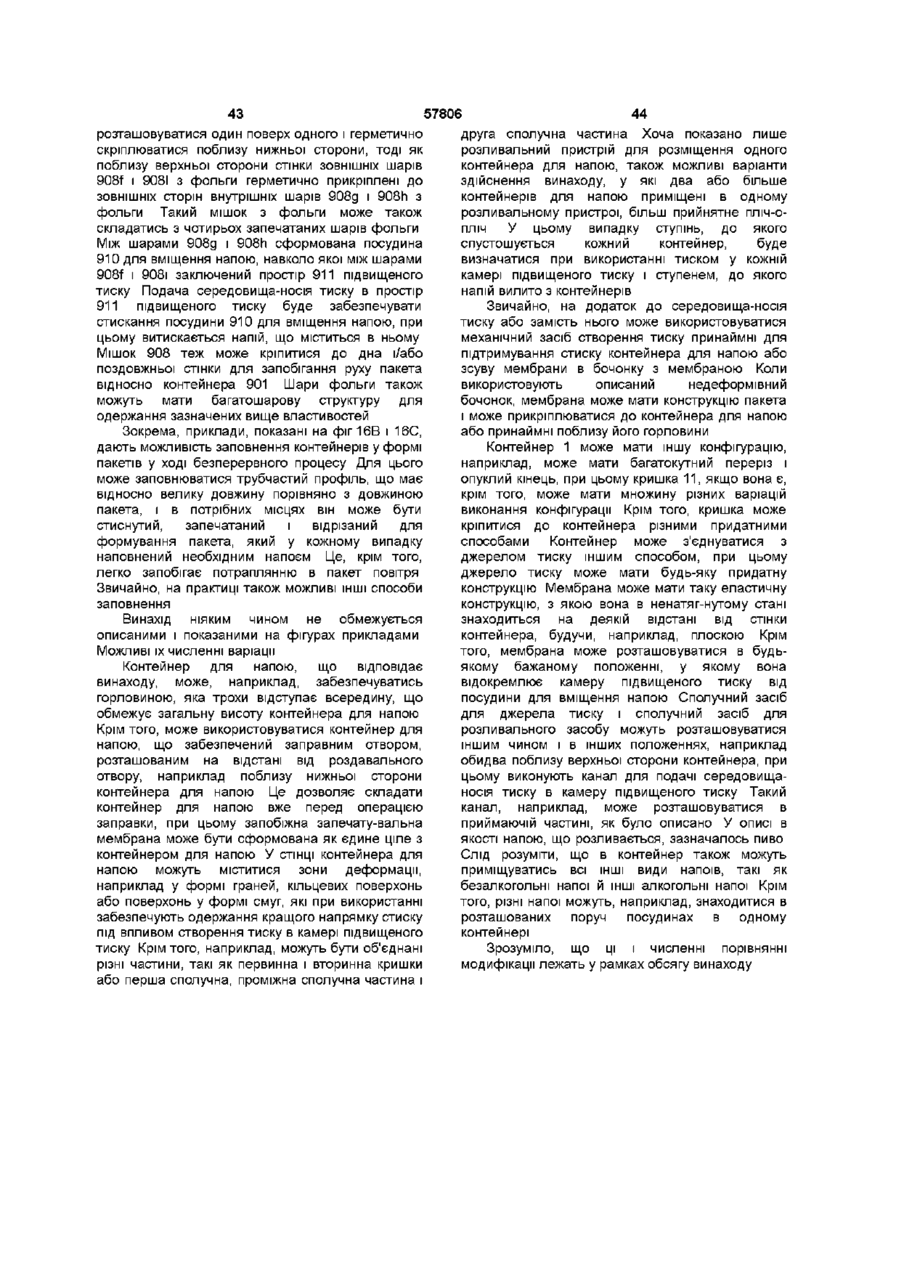

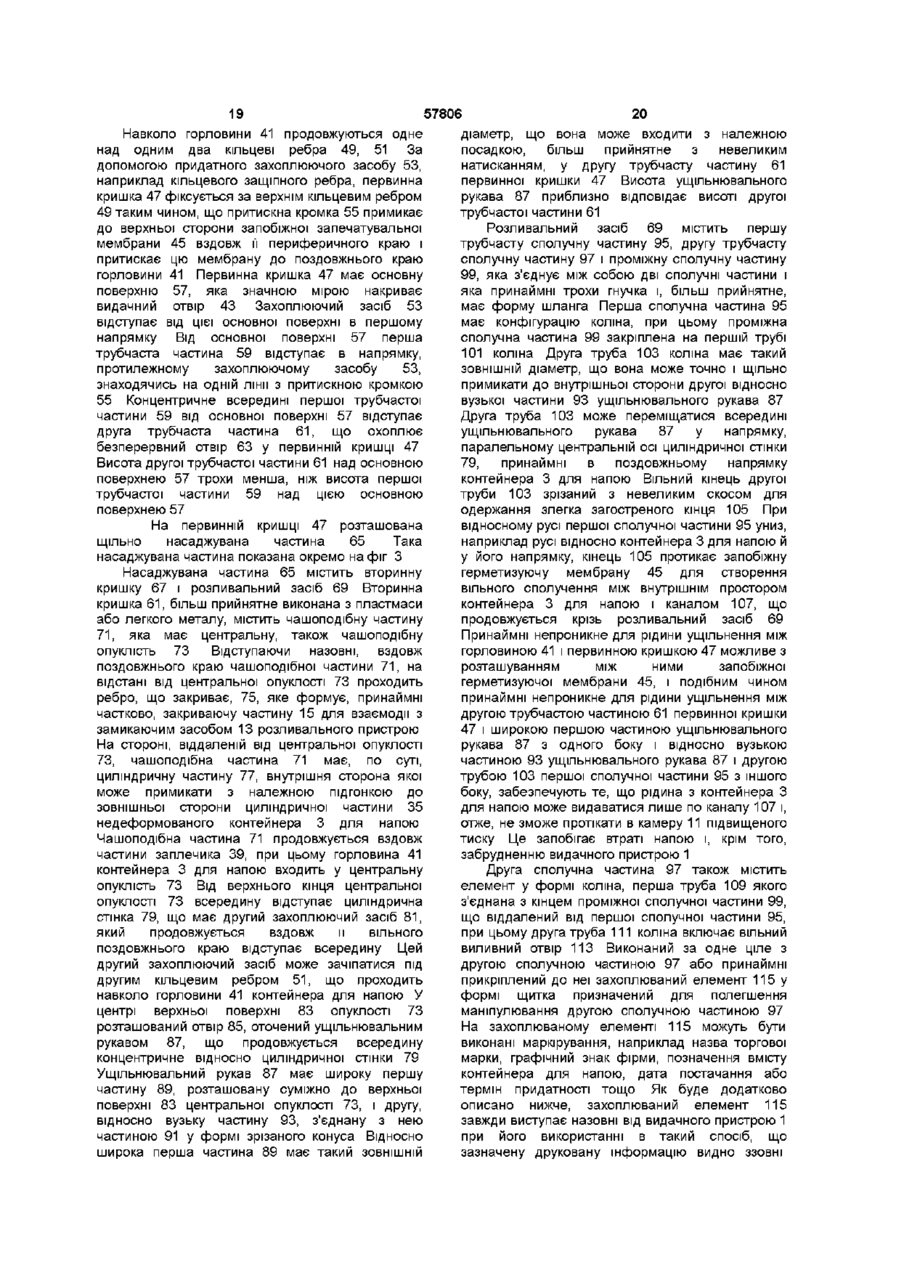

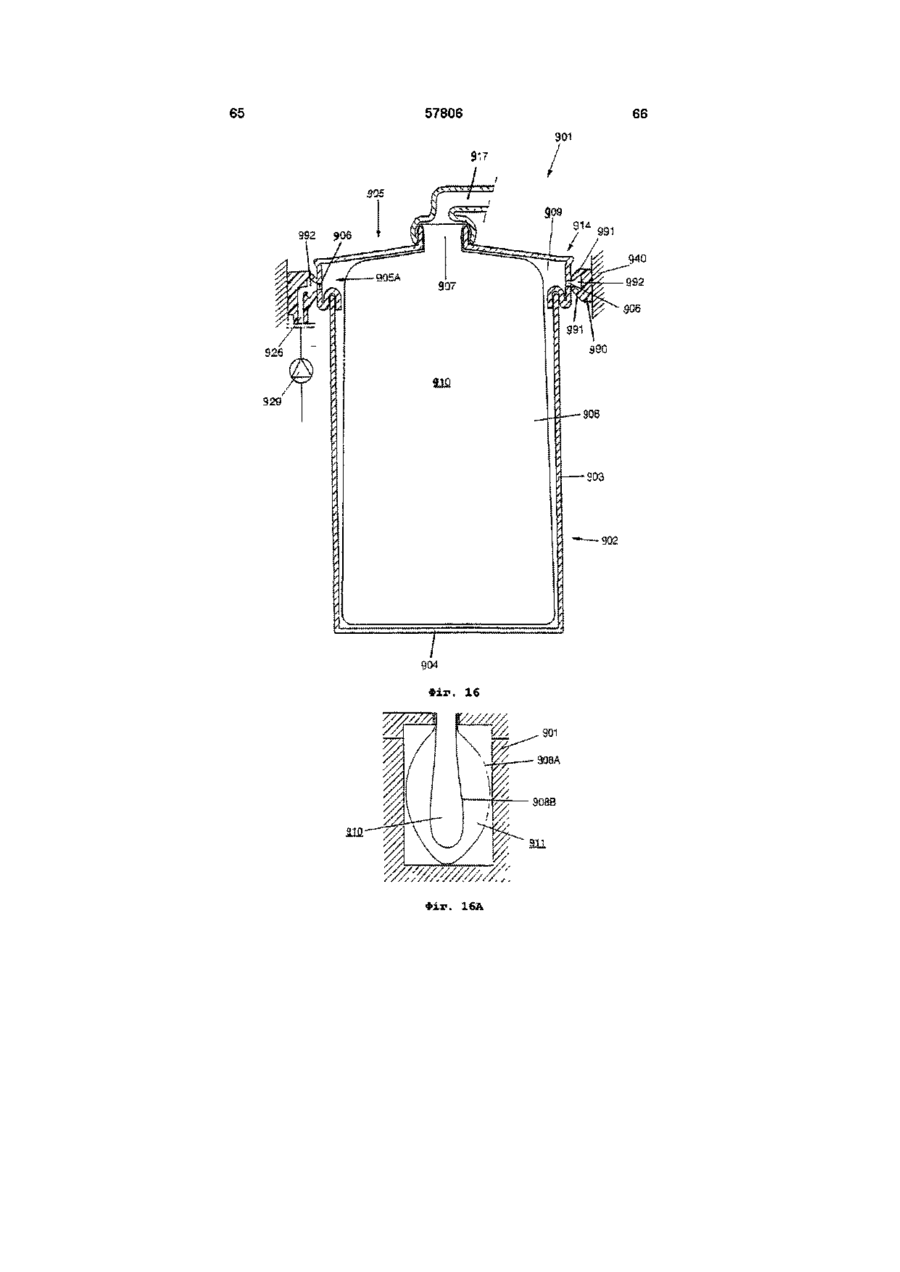

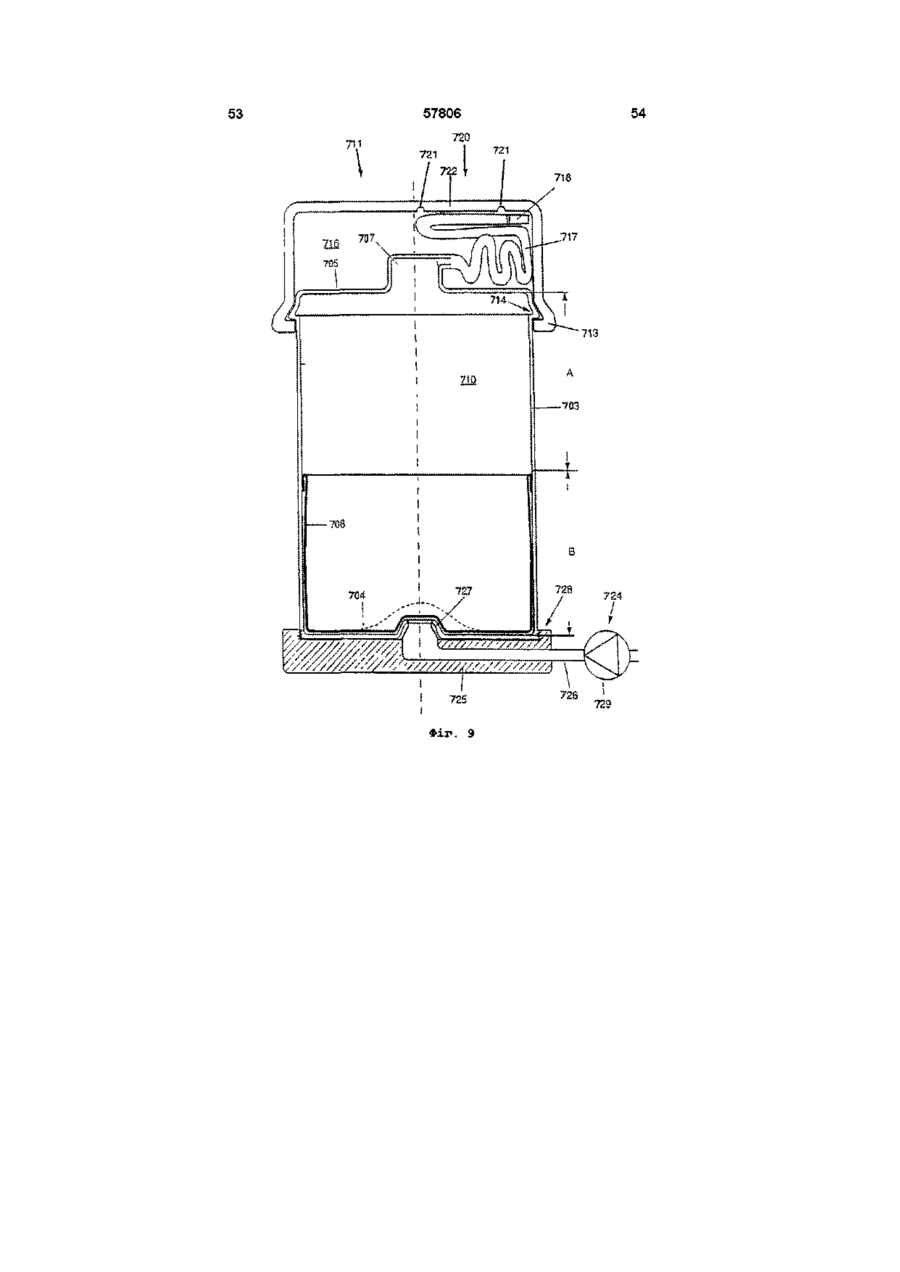

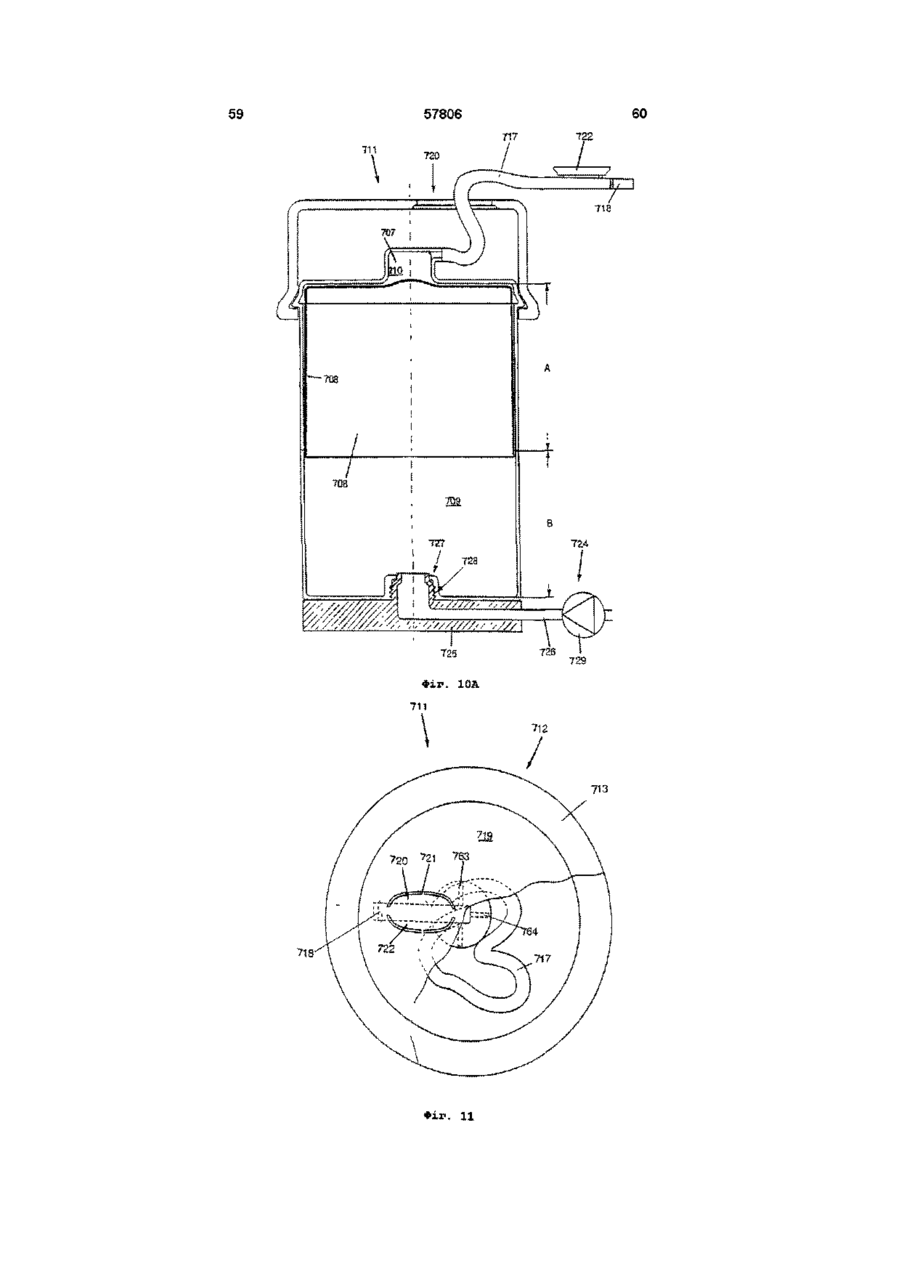

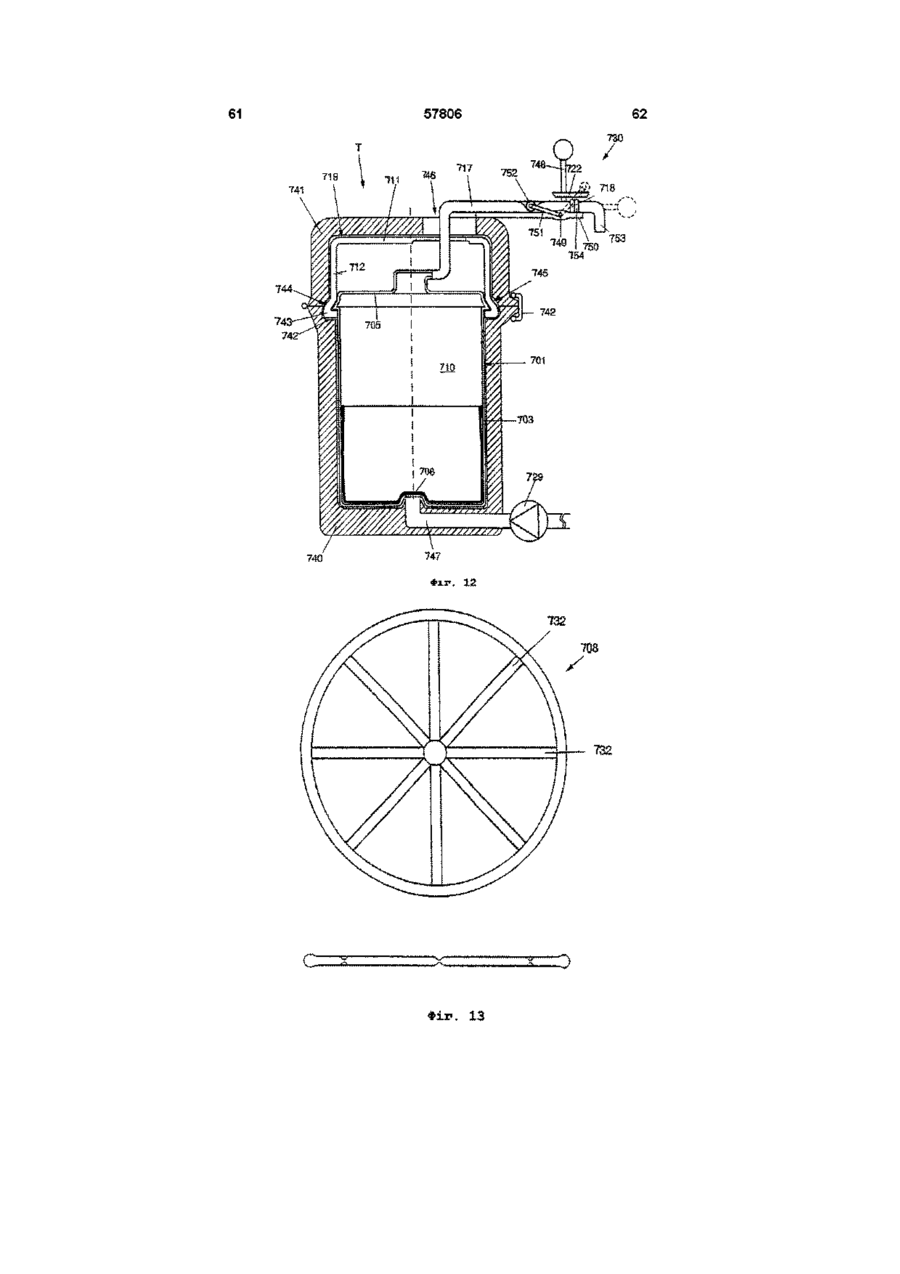

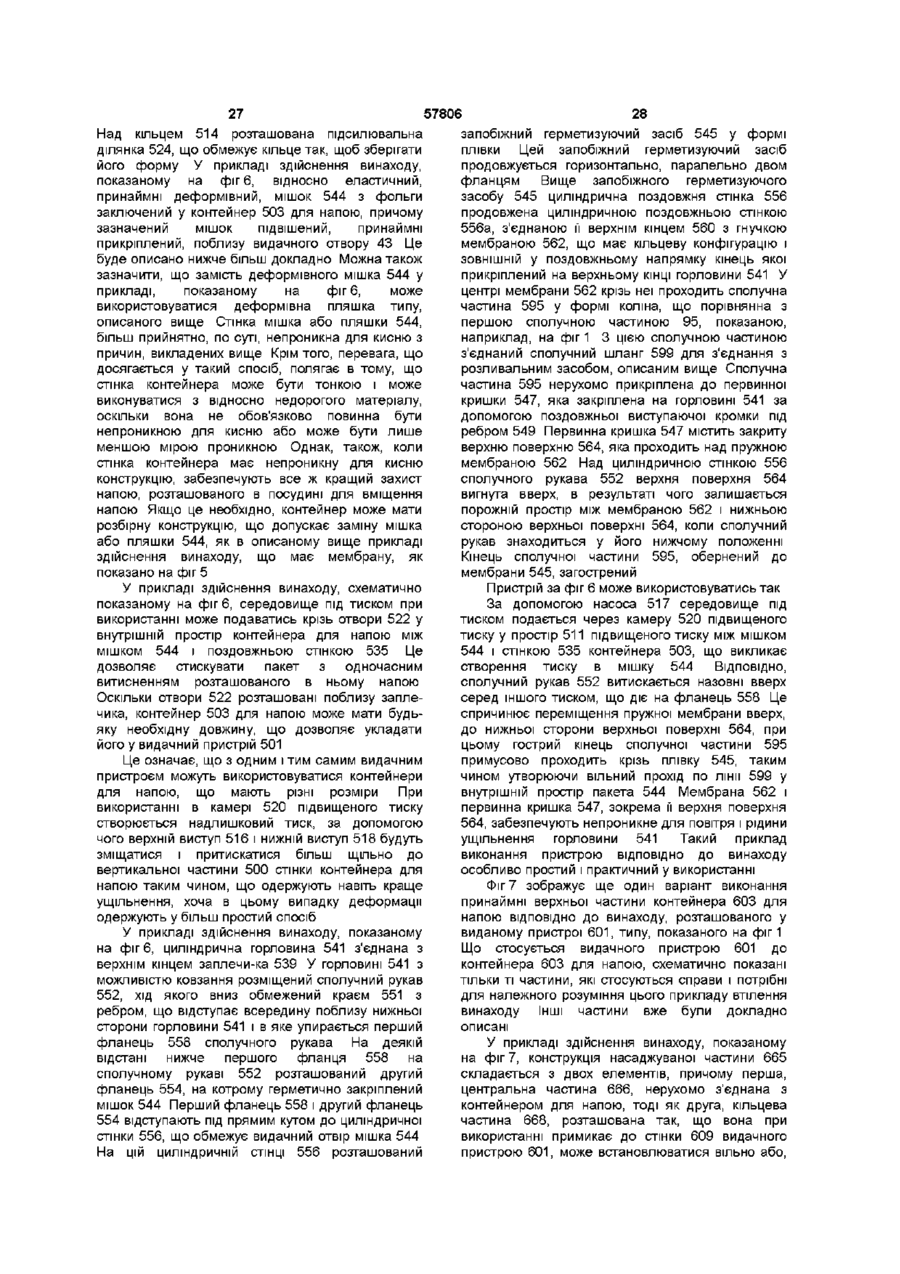

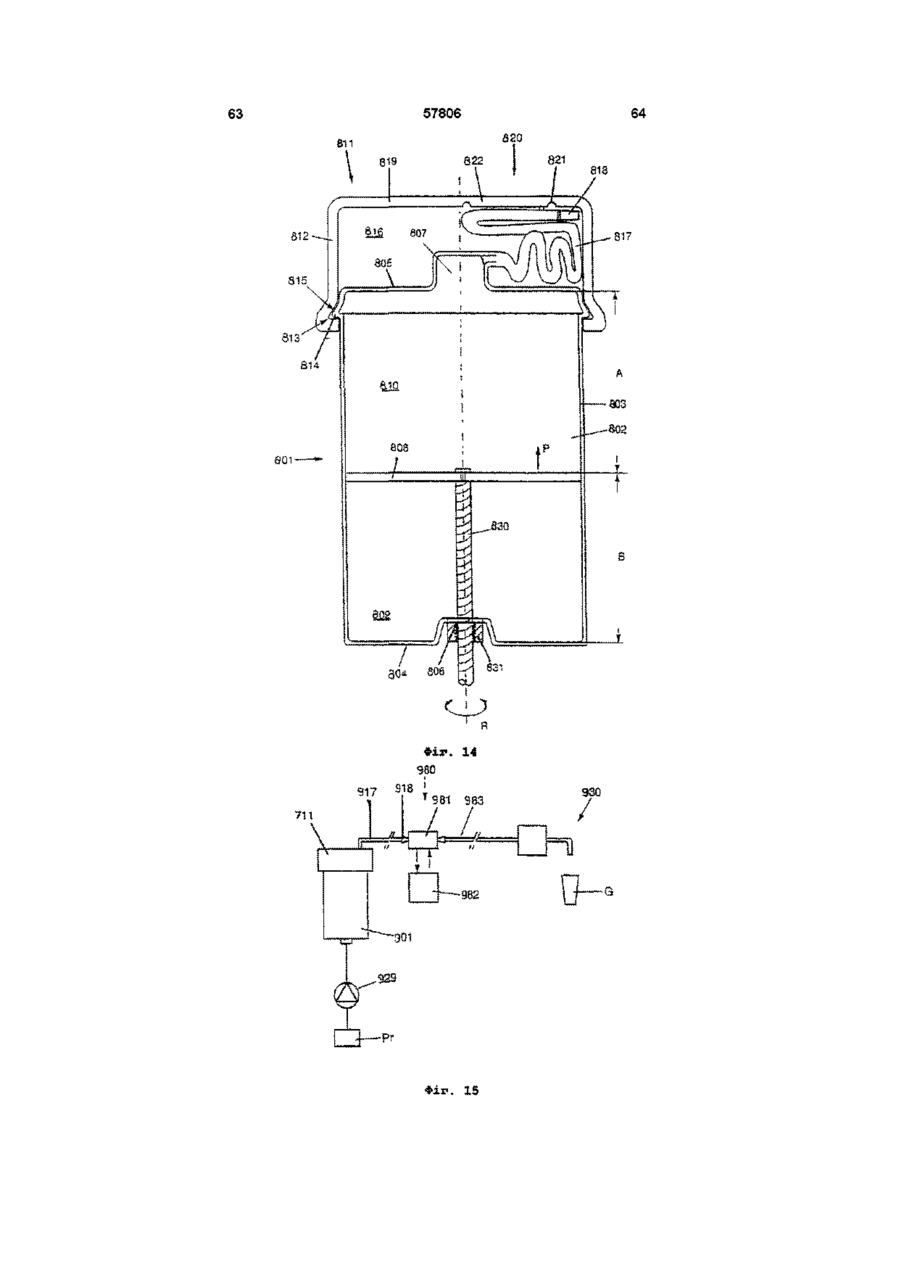

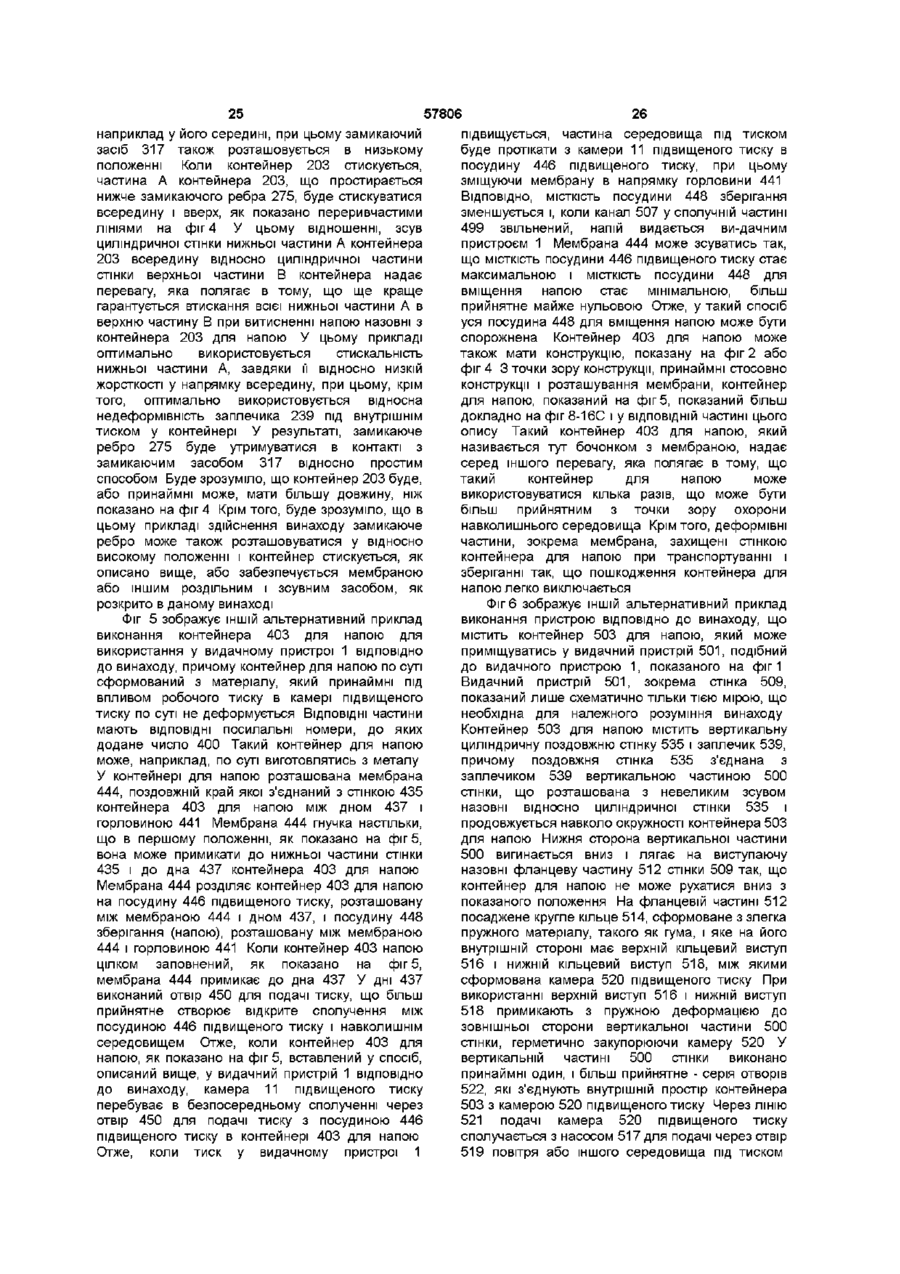

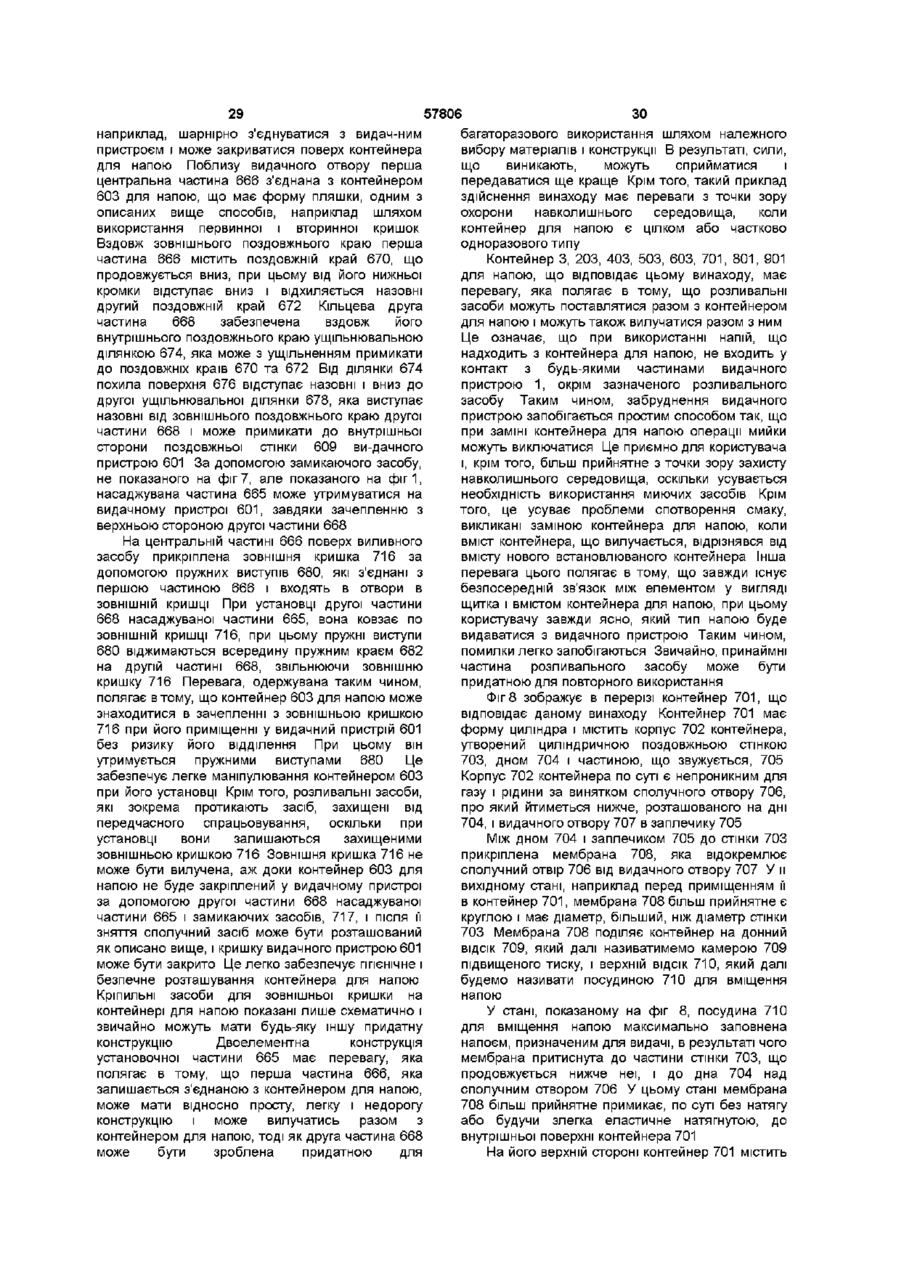

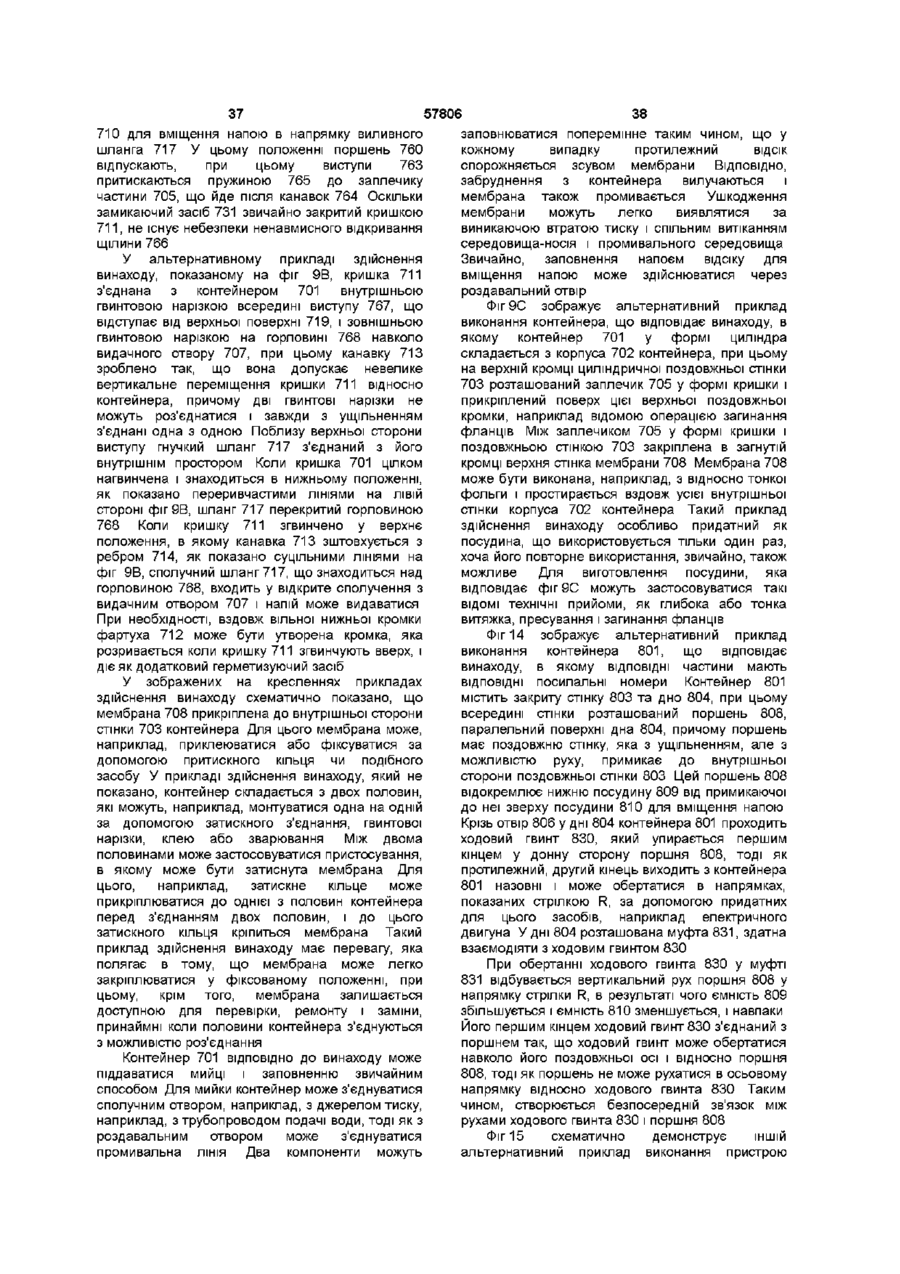

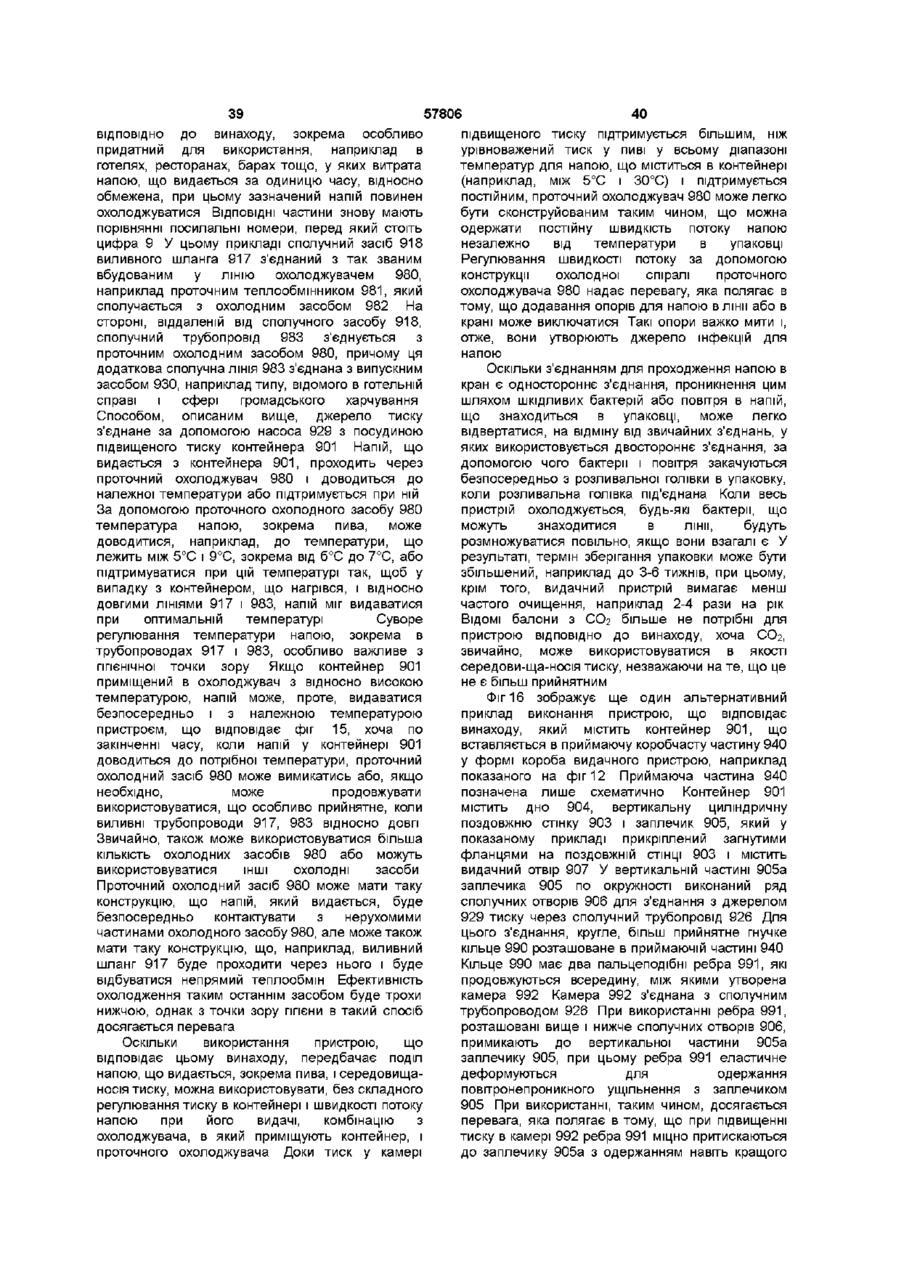

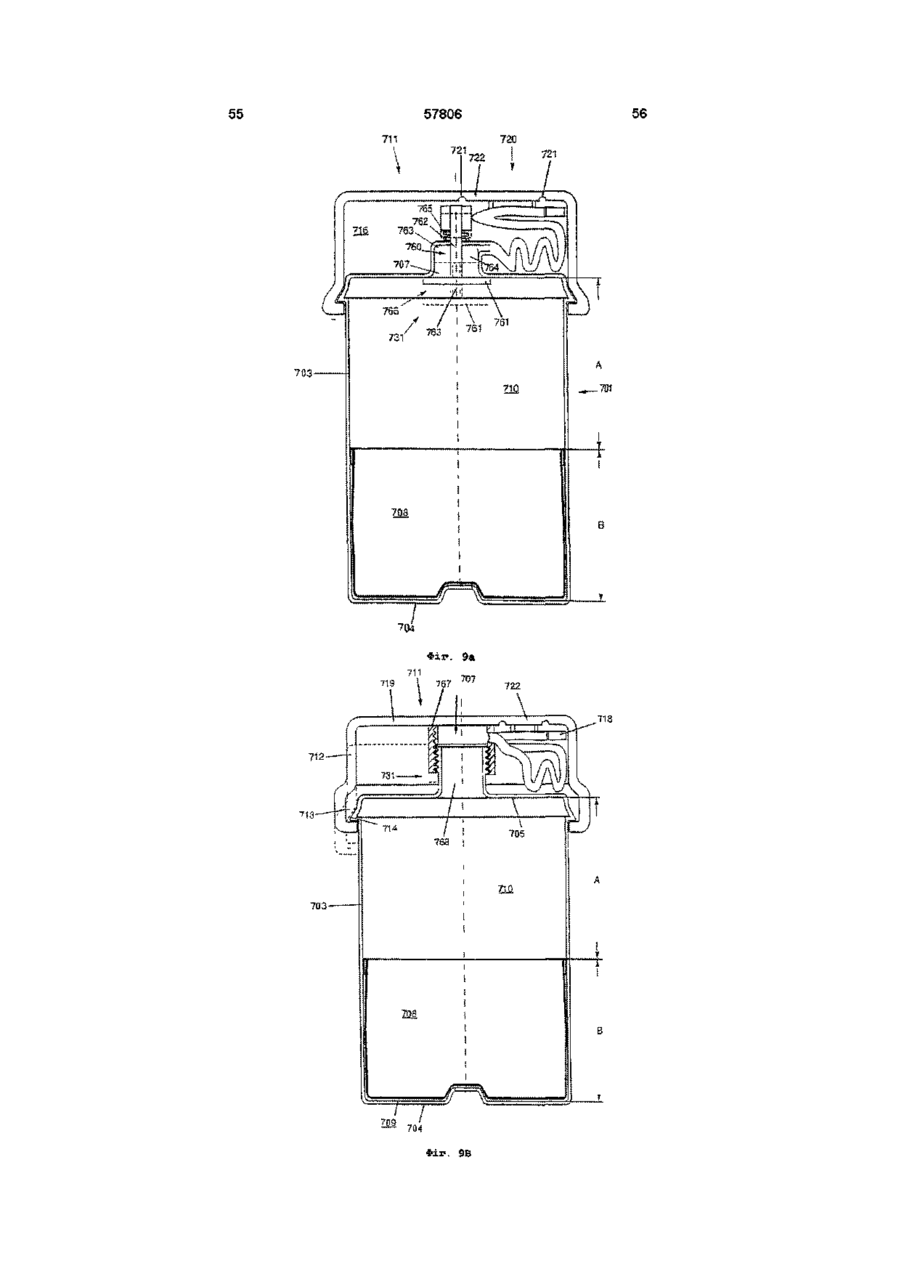

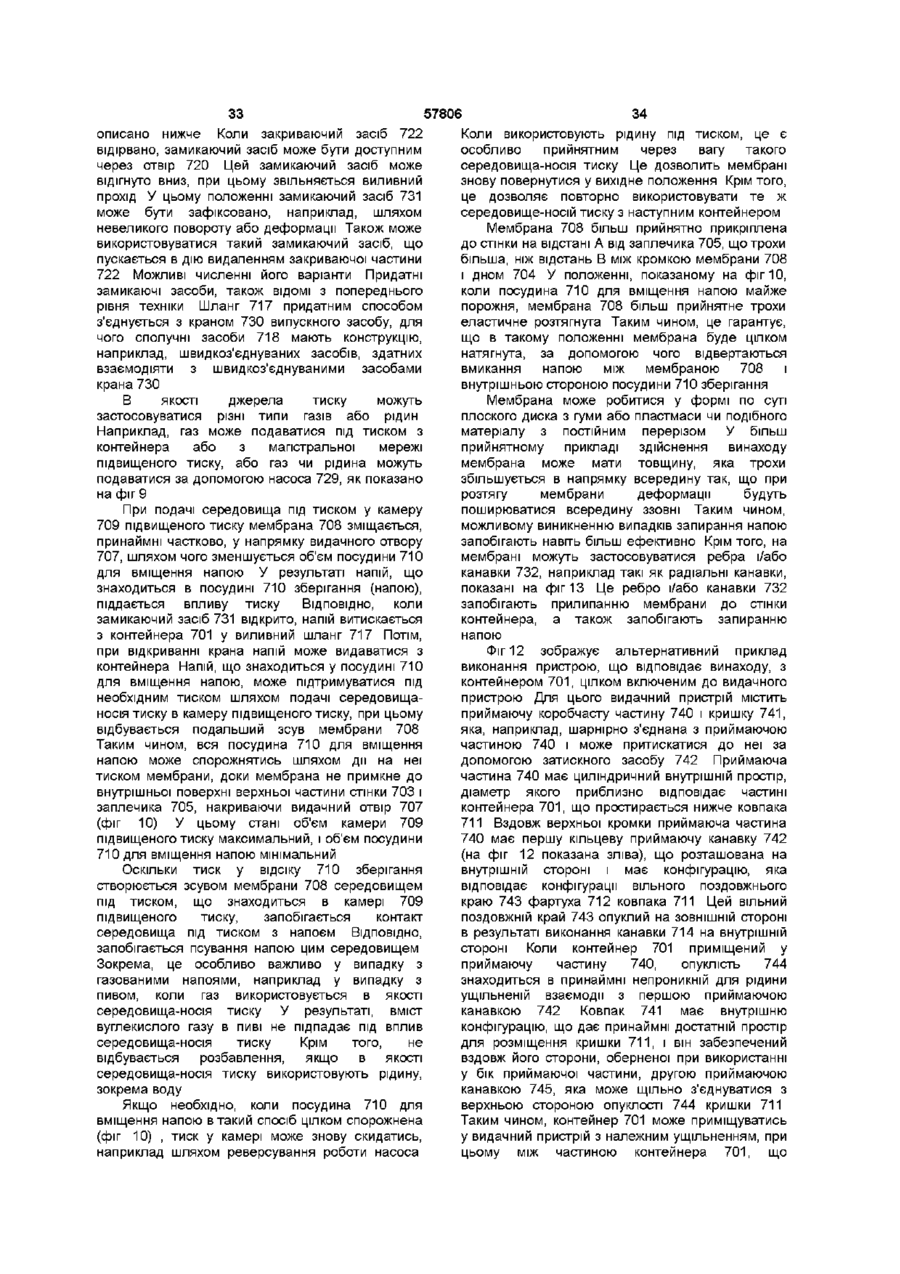

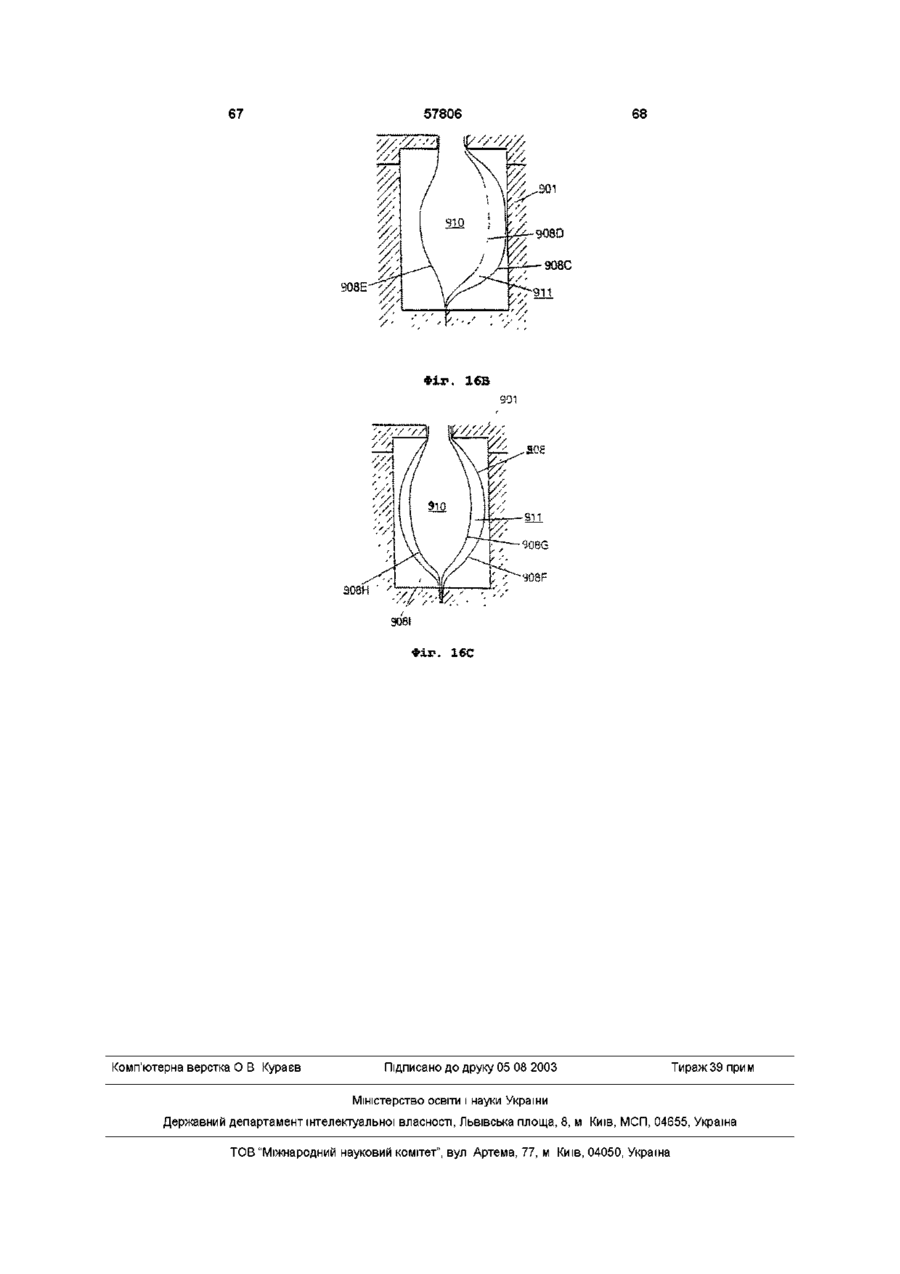

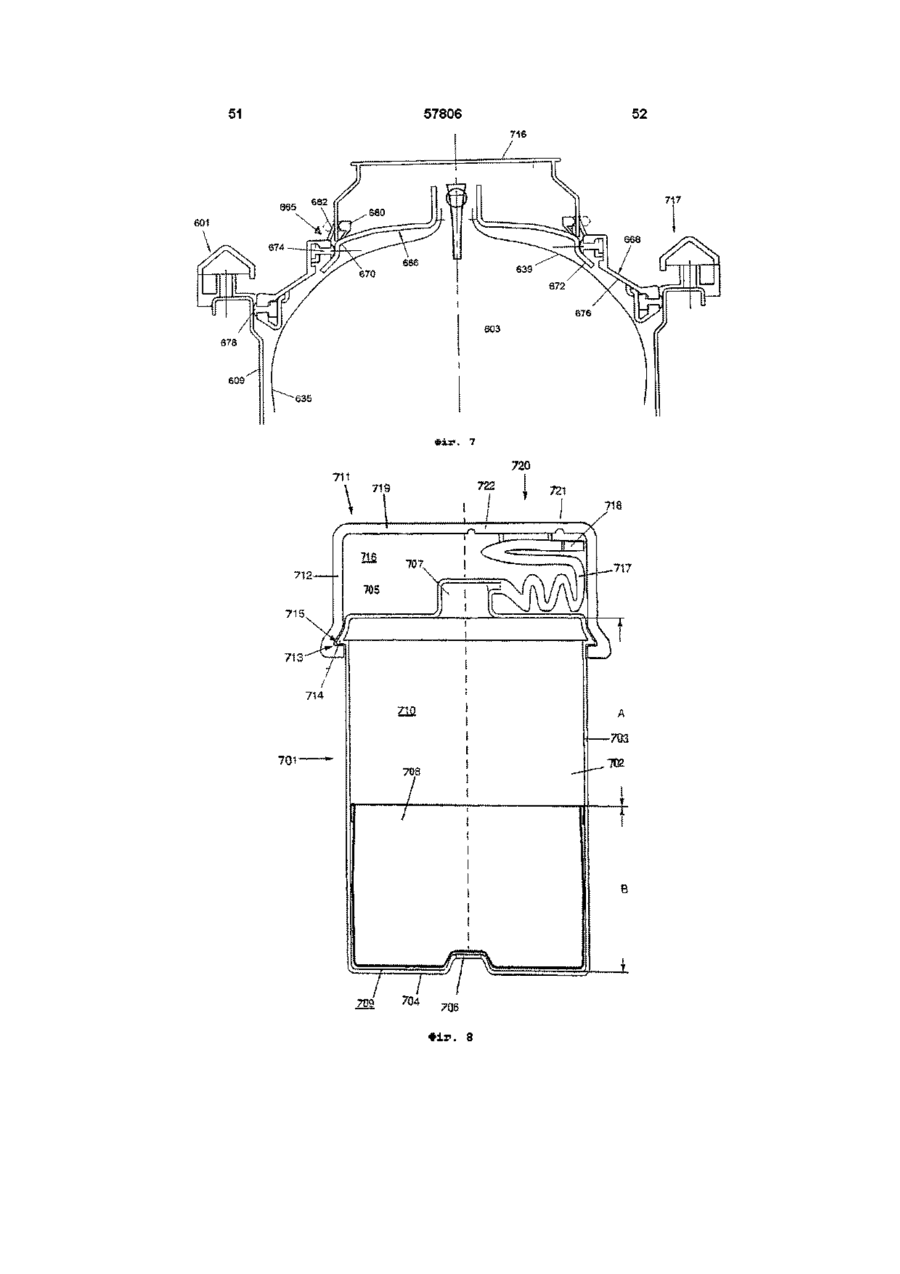

1 Пристрій для зберігання і видачі пива й інших напоїв, який містить видачний пристрій (1) та контейнер (3) для рідини, зокрема пива або безалкогольного напою, що видається за допомогою видачного пристрою (1), причому для рідини забезпечені засоби (95, 97, 99) розливу, у видачному пристрої (1) розташована камера (11) підвищеного тиску, в якій при використанні, принаймні частково, продовжується контейнер (3), при цьому камера (11) підвищеного тиску принаймні частково заключена між контейнером (3) і видачним пристроєм (1), причому забезпечені засоби (17) створення тиску для подачі середовища під тиском у камеру (11) підвищеного тиску для витиснення, через засоби розливу рідини з контейнера (3) без контакту середовища під тиском з рідиною, який відрізняється тим, що при використанні простір для підвищеного тиску принаймні частково обмежений і закритий від навколишнього середовища закриваючою частиною (15) контейнера (3), розташованою на відстані від видачного отвору (43) контейнера (3), причому видачний отвір (43) контейнера (3) розташований зовні камери (11) підвищеного тиску 2 Пристрій за п 1, який відрізняється тим, що закриваюча частина (65, 15) містить частину (67) у формі обичайки і продовжується навколо контейнера (3) на відстані від заливального і/або видачного отвору (43), причому зазначена частина (67) у формі обичайки може з ущільненням прийматися видачним пристроєм (1) 3 Пристрій за пп 1 або 2, який відрізняється тим, що контейнер (3) має форму пляшки або бочонка і містить заплечик (39), в якому міститься принаймні видачний отвір (43), причому закриваюча частина (15) продовжується суміжно поздовжньому краю заплечика (39), причому зазначений край віддалений від видачного отвору (43) 4 Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що закриваюча частина (15) нерухомо з'єднана з контейнером (3) і, зокрема, виконана за одне ціле з ним 5 Пристрій за будь-яким з пп 1-3, який відрізняється тим, що закриваюча частина (15) розміщена в щільно насаджуваній частині (65), яка може встановлюватися принаймні навколо частини контейнера (3), що оточує видачний отвір (43), зокрема його горловину (41) 6 Пристрій за пп 1-4, який відрізняється тим, що контейнер (3) є по суті недеформівним під тиском, створюваним у камері (11) підвищеного тиску при використанні, при цьому камера (11) підвищеного тиску принаймні частково розміщається в контейнері (3) , причому всередині контейнера (3) принаймні частина, що деформується створюваним тиском, ВІДДІЛЯЄ посудину для зберігання рідини, що має видаватись, від камери (11) підвищеного тиску 7 Пристрій за п 6, який відрізняється тим, що деформівна частина виконана у формі мембрани (444, 544, 708) 8 Пристрій за п 6, який відрізняється тим, що деформівна частина виконана у формі мішка або пляшки (35, 37, 235, 437, 544, 635, 908), причому принаймні обичайка деформівної частини з'єднана з контейнером (3), більш прийнятно у видачному отворі (43) або суміжно до нього О (О о 00 ю 9 Пристрій за будь-яким з пп 6-8, який відрізняється тим, що в ЗОВНІШНІЙ стороні контейнера виконано принаймні один отвір для проходу текучого середовища під тиском, причому зазначений прохідний отвір з'єднує камеру підвищеного тиску в контейнері з навколишнім середовищем 10 Пристрій за п 9, який відрізняється тим, що зазначений принаймні один прохідний отвір розташований суміжно верхньому кінцю контейнера, принаймні на відстані від його дна 11 Пристрій за п 5, який відрізняється тим, що принаймні, коли засоби розливу відкриті, контейнер виконано з можливістю деформування, більш прийнятно принаймні по суті цілком стискуватися, під тиском, створюваним при використанні в камері підвищеного тиску, при цьому принаймні закриваюча частина і, більш прийнятно, щільно насаджувана частина є недеформівними принаймні створюваним тиском, щоб підтримувалася їх герметизуюча дія 12 Пристрій за п 11, який відрізняється тим, що контейнер, розташований в установочній частині, може деформуватися 13 Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що контейнер є тонкостінним, самонесучим і виконаний з пластика, зокрема з термопластика, більш конкретно з поліетиленнафталату, більш прийнятно з комбінації поліетиленнафталату і поліетилентерефталату 14 Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що контейнер містить трубчастий виливний засіб, який сполучається або може сполучатись з видачним отвором і який відносно нерухомо з'єднаний з контейнером і, при використанні, запобігає контакту між рідиною, що видається, й іншими частинами видачного пристрою 15 Пристрій за п 14, який відрізняється тим, що трубчастий виливний засіб принаймні частково є гнучкий, має форму шланга і при цьому може відносно простим способом перекриватися пружним стисканням 16 Пристрій за пп 14 або 15, який відрізняється тим, що принаймні вільний кінець трубчастого виливного засобу при використанні продовжується назовні від видачного пристрою, причому засоби розливу принаймні частково включені в затискний механізм, за допомогою чого канал у засобах розливу може звільнятися або закриватися за необхідністю, при цьому видачний пристрій виконаний так, що після використання засоби розливу можуть вилучатися з затискного механізму і вилучатися разом з контейнером 17 Пристрій за будь-яким з пп 14-16, який відрізняється тим, що трубчастий виливний засіб містить зачіпний засіб, за допомогою якого принаймні його вільний кінець може переміщатися на відстань від видачного отвору 18 Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що в заповненому стані, перед його використанням контейнер містить простромлюваний герметизуючий засіб, розташований у видачному отворі або суміжно до нього, причому забезпечено протикаючий засіб 57806 для протикання герметизуючого засобу під час або після створення надлишкового тиску в камері підвищеного тиску, причому зазначений протикаючий засіб при цьому приводить внутрішній простір контейнера в сполучення з виливним каналом для рідини 19 Пристрій за п 18 і одному з пп 14-17, який відрізняється тим, що трубчастий виливний засіб містить принаймні протикаючий засіб і виливний канал 20 Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що контейнер всередині видачного пристрою оточений стінкою камери підвищеного тиску, що знаходиться на відстані від нього, причому закриваюча частина, коли ця камера не перебуває під тиском, розташована з невеликим зазором від працюючого разом з нею закриваючого засобу, забезпеченого у видачному пристрої, тоді як при створенні тиску в камері підвищеного тиску, закриваюча частина переміщається до зазначеного закриваючого засобу видачного пристрою для додаткової герметизації камери підвищеного тиску 21 Пристрій за п 20 і одному з пп 18 або 19, який відрізняється тим, що при переміщенні контейнера до зазначеного закриваючого засобу протикаючий засіб проходить крізь герметизуючий засіб 22 Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що видачний пристрій містить першу частину у формі циліндра, що має накривну частину, більш прийнятно встановлену на ній шарнірно, контейнер, який встановлено приблизно вертикально в першу частину для формування камери підвищеного тиску, причому накривна частина може закриватися поверх контейнера, при цьому забезпечено запобіжний засіб для запобігання відкриванню накривної частини, коли тиск у камері підвищеного тиску вищий, приблизно, від тиску навколишнього середовища, і контейнер залишається закритим для навколишнього середовища, доки тиск у камері навколо контейнера і/або в контейнері вперше не підвищиться до рівня вище тиску навколишнього середовища 23 Спосіб видачі напою, зокрема газованого напою, такого як пиво або газовані безалкогольні напої, в якому - напій, що знаходиться в закритому контейнері, поміщають у коробчасту частину видачного пристрою, - забезпечують контейнер видачним отвором і закриваючою частиною, яка оточує видачний отвір на відстані від нього і яка з ущільненням встановлюється на коробчасту частину для формування камери підвищеного тиску, утвореної принаймні між контейнером, внутрішньою стінкою коробчастої частини і закриваючою частиною, - вільний кінець принаймні частково відносно гнучкого трубчастого виливного засобу, з'єднаного з контейнером суміжно видачному отвору, переміщають у положення зовні видачного пристрою, - після чого накривну частину закривають поверх контейнера і закріплюють, - частину трубчастого виливного засобу, що виступає назовні з видачного пристрою, поміщають у затискний засіб, за допомогою якого канал у виливному засобі може за необхідністю відкриватись і закриватись, - тиск у камері підвищують засобом створення тиску, - після чого внутрішній простір контейнера вводять у вільне сполучення з навколишнім середовищем принаймні за допомогою затискного засобу, і - випускають принаймні частину напою назовні через трубчастий виливний засіб шляхом зменшення принаймні тієї частини контейнера, яка містить напій, під дією створеного тиску 24 Спосіб за п 23, який відрізняється тим, що при введенні внутрішнього простору контейнера у відкрите сполучення з навколишнім середовищем або перед цим антисептично герметизуючі засоби протикаються протикаючими засобами, більш прийнятно протикаючим засобом на трубчастому виливному засобі, і під дією тиску, створеного в камері 25 Спосіб за п 24, який відрізняється тим, що при створенні тиску в камері контейнер переміщають відносно протикаючого засобу так, що протикаючий засіб примусово проходить крізь герметизуючий засіб 26 Спосіб за будь-яким з пп 23-25, який відрізняється тим, що як контейнер використовують стисливий контейнер, причому закриваюча частина розташовується на щільно насаджуваній частині, яка є відносно жорсткою порівняно з контейнером, причому контейнер, при створенні тиску в камері, стискується в насаджуваній частині, видаючи напій 27 Спосіб за будь-яким з пп 23-25, який відрізняється тим, що як контейнер використовують відносно жорсткий контейнер, що містить посудину зберігання і принаймні частину камери підвищеного тиску, відділену від посудини гнучким мембранним засобом, при цьому за рахунок збільшення тиску в камері мембранний засіб втискається принаймні частково в напрямку видачного отвору, витісняючи напій з посудини зберігання, що зменшується 28 Контейнер для використання в пристрої за будь-яким з пп 1-22 або в способі за будь-яким з пп 23-27, який відрізняється тим, що контейнер (3) має конфігурацію пляшки або бочонка, що містить заплечик (39), в якому є принаймні видачний отвір (43), закриваючу частину (15), яка продовжується суміжно поздовжньому краю заплечика (39), причому зазначений край віддалений від видачного отвору (43), а закриваюча частина (15) нерухомо з'єднана з контейнером (3) і, зокрема, виконана за одне ціле з ним 29 Контейнер за п 28, який відрізняється тим, що контейнер виконаний з синтетичного матеріалу, зокрема з поліетиленнафталату, більш прийнятно з комбінації поліетилентерефталату і поліетиленнафталату, зазначений контейнер призначений для вміщення пива, зокрема легкого пива, що має вміст СОг більше 3 г/кг, зокрема більше 4,5 г/кг, причому контейнер має МІСТКІСТЬ, 57806 що складає 2 літри або більше, і більш прийнятно МІСТКІСТЬ, яка складає принаймні 4 літри 30 Контейнер за пп 28 або 29, який відрізняється тим, що в СТІНЦІ контейнера виконані зони деформації для забезпечення стиску принаймні частини контейнера в більш прийнятному напрямку під впливом зовнішнього тиску, принаймні в радіальному напрямку, і більш прийнятно в осьовому напрямку і/або в радіальному напрямку 31 Контейнер за п 28, який відрізняється тим, що контейнер має стінку, яка при використанні, по суті, не може деформуватися, при цьому всередині контейнера розміщена стислива посудина у формі мішка або пляшки, що закріплюється принаймні у видачному отворі контейнера або суміжно до нього, при цьому принаймні стінка посудини для вміщення напою, по суті, є непроникною для кисню 32 Видачний пристрій для використання в пристрої за будь-яким з пп 1-22 і в способі за будь-яким з пп 23-27, який відрізняється тим, що цей видачний пристрій містить камеру (11) підвищеного тиску, в якій при використанні принаймні частково продовжується контейнер (3) так, що камера (11) підвищеного тиску принаймні частково поміщена між контейнером (3) і видачним пристроєм, при цьому простір, в якому створюється тиск, принаймні частково обмежений і закритий від навколишнього середовища закриваючою частиною (15) зазначеного контейнера (3) на відстані від видачного отвору (43) контейнера (3), а видачний отвір (43) контейнера (3) розташований зовні камери (11) підвищеного тиску 33 Насаджувана частина для використання в пристрої за будь-яким з пп 5-22, у способі за будьяким з пп 23-27, в контейнері за будь-яким з пп 28-31 або у видачному пристрої за п 32, яка відрізняється тим, що зазначена насаджувана частина (56) забезпечена засобом, що дозволяє встановлювати и принаймні навколо частини контейнера за п 28, що оточує видачний отвір (43), зокрема навколо горловини (41) зазначеного контейнера 34 Пристрій для зберігання і видачі пива й інших напоїв за будь-яким з пп 1-22, який містить контейнер для ВІДПОВІДНОГО напою і виливний засіб для напою, причому контейнер містить перегородку, що ВІДДІЛЯЄ посудину зберігання в контейнері від камери підвищеного тиску, причому виливний засіб може з'єднуватися з посудиною зберігання, а джерело тиску може з'єднуватися з камерою підвищеного тиску таким чином, що при використанні середовище під тиском може вводитися в камеру підвищеного тиску від джерела тиску так, що коли виливний засіб відкритий, напій витискається з посудини зберігання за допомогою принаймні часткового зсуву перегородки і зменшення об'єму посудини зберігання 35 Пристрій за п 34, який відрізняється тим, що джерело тиску і розливальний засіб типу крана для з'єднання з виливним засобом утворюють частину видачного пристрою, причому видачний пристрій містить приймаючий засіб, що охоплює 57806 8 закритого кришкою, ззовні контейнера можна контейнер принаймні частково, а контейнер тільки після порушення герметизуючого засобу з забезпечений принаймні одним отвором на індикацією розкриття відстані від його нижньої сторони, більш 38 Пристрій за п 37, який відрізняється тим, що прийнятно в боковій СТІНЦІ, причому до герметизуючий засіб з індикацією розкриття зазначеного принаймні одного отвору може містить ряд елементів, що з'єднують накривну під'єднуватись джерело тиску так, що при частину з кришкою використанні існує відкрите сполучення між джерелом тиску і простором підвищеного тиску в 39 Пристрій за будь-яким з пп 34-38, який контейнері відрізняється тим, що виливний засіб містить принаймні частково гнучку трубчасту частину, що 36 Пристрій за пп 34 або 35, який відрізняється може з'єднуватися з розливальним засобом і не тим, що посудину зберігання поміщено у відносно може від'єднуватись від контейнера гнучкий мішок, встановлений на видачному отворі контейнера або принаймні суміжно до нього, 40 Пристрій за будь-яким з пп 34-39, який причому принаймні один простір підвищеного відрізняється тим, що у виливному засобі або тиску поміщений між стінкою контейнера і мішком суміжно до нього розташовані охолоджувальні засоби для охолодження напою при його видачі 37 Пристрій за будь-яким з пп 34-36, який відрізняється тим, що контейнер містить кришку, 41 Пристрій за будь-яким з пп 34-40, який яка нерухомо з'єднана з іншою частиною відрізняється тим, що захоплюваний засіб контейнера, причому принаймні частина виливного розміщений на виливному засобі, причому засобу закрита кришкою, і кришка має принаймні захоплюваний засіб містить принаймні одну один отвір, що закритий накривною частиною, і поверхню, яка при використанні видима зовні і на накривна частина ущільнена на кришці якій розміщена інформація, зокрема інформація, герметизуючим засобом з індикацією розкриття що стосується сорту і/або вмісту контейнера так, що одержати доступ до виливного засобу, Винахід стосується пристрою ВІДПОВІДНО ДО обмежувальної частини п 1 формули винаходу Такий пристрій відомий з ЕР №0377195 Цей відомий пристрій містить посудину підвищеного тиску і контейнер, який може розміститися в ній і який може стискуватися шляхом подачі середовища під тиском, такого як повітря або вода, у зазначену посудину За допомогою герметичного нарізного з'єднання контейнер з'єднують з ЛІНІЄЮ видачі, яку розміщають у накривній (верхній) частині посудини Зазначена посудина складається з коробчастої нижньої частини і зазначеної вище верхньої частини, що може ВІДДІЛЯТИСЬ ВІД нижньої частини При використанні пристрою контейнер угвинчують у зняту накривну частину і потім вставляють у нижню частину, після чого накривну частину прикріплюють до нижньої частини У результаті навколо всього контейнера створюється закрита камера підвищеного тиску ЛІНІЯ видачі має кран, за допомогою якого ЛІНІЯ видачі може відкриватися і закриватися Коли кран відкритий, напій може видаватися під тиском з контейнера через видачний канал у навколишнє середовище завдяки стиску контейнера Цей відомий пристрій дозволяє легко видавати напій з стисливого контейнера Недолік цього відомого пристрою полягає в тому, що в посудині підвищеного тиску може створюватися тиск, навіть якщо в ній відсутній контейнер 3 точки зору економії енергії і техніки безпеки це є небажаним Крім того, перед встановленням у посудину підвищеного тиску контейнер доводиться спочатку угвинчувати в окрему накривну (верхню) частину, причому перед цим його ще треба відкрити Тільки після цього контейнер може бути вставлений у посудину підвищеного тиску, і посудина може закриватись Це означає, що при розміщенні контейнера в посудині підвищеного тиску напій вже може виливатись у навколишнє середовище Крім того, верхня частина повинна цілком ВІДДІЛЯТИСЬ ВІД нижньої частини Це означає, що мають вживатись конкретні конструкційні заходи для того, щоб посудина могла витримати тиск, необхідний для стискання контейнера Ще одним недоліком цього відомого пристрою є те, що контейнер у посудині утримується тільки в області його горловини, що приводить до відносної нестійкості контейнера Завданням даного винаходу є створення пристрою типу, описаного в обмежувальній частині основного пункту формули винаходу, в якому зазначені недоліки усунено, а переваги збережено Це завдання вирішується пристроєм ВІДПОВІДНО до винаходу, що має ознаки відмітної частини п 1 Оскільки простір, у якому створюється підвищений тиск при використанні, принаймні частково обмежений і відділений від навколишнього середовища верхньою частиною, що встановлюється на своє місце разом з контейнером, досягається та перевага, що тиск у посудині може бути створений, тільки якщо контейнер вже встановлено належним чином У противному випадку середовище, що створює тиск при його подачі в пристрій, негайно витече з нього Це означає, що якщо пристрій буде включено помилково, то відсутність контейнера буде швидко виявлено, і, крім того, усувається ризик випадкового розкриття пристрою, який перебуває під тиском без контейнера, що може бути небезпечним для користувача А саме, коли відомо, що контейнер відсутній, користувачі звичайно менш обережно поводяться з пристроєм 57806 У результаті, пристрій ВІДПОВІДНО ДО винаходу буде значно безпечнішим від відомого пристрою Оскільки закриваюча частина тепер розташована на відстані від видачного отвору контейнера, то тиск, що закриває, забезпечується на відносно великій площі поверхні так, що може досягатися належне ущільнення, навіть при тому, що ущільнення може мати відносно великі допуски Оскільки вида-чний отвір розташований поза посудиною підвищеного тиску, то легко відвертається контакт середовища, що створює тиск у камері, з напоєм, який підлягає видачі Таким чином, якість напою зберігається протягом усього періоду використання Інша перевага пристрою ВІДПОВІДНО до винаходу полягає в тому, що контейнер може спочатку приміщуватись в нижню частину, після чого верхня частина може закриватися поверх контейнера, при цьому контейнер, принаймні його видачний отвір, тільки потрібно відкрити, якщо це необхідно, лише після його встановлення в пристрій Крім того, видачний отвір контейнера все ще доступний після приміщення контейнера в посудину підвищеного тиску і формування камери підвищеного тиску Це означає, що контейнер при приміщенні його в посудину підвищеного тиску, може залишатися закритим, якщо це необхідно Це легко запобігає випадковому витіканню напою У більш прийнятному варіанті виконання винаходу пристрій ВІДПОВІДНО ДО винаходу має ознаки п 2 формули винаходу Закриваюча частина у формі обичайки, розміщеної навколо контейнера на відстані від заливного і/або видачного отвору, надає перевагу, що полягає в тому, що установка контейнера в посудину підвищеного тиску ще більше спрощується У результаті, частина контейнера, яка при використанні знаходиться всередині камери підвищеного тиску, може легко проходити через отвір для введення (контейнера), при цьому частина у формі обичайки може з'єднуватися, принаймні в одному напрямку, з взаємодіючим з ним засобом, що закриває, при цьому контейнер може мати по суті циліндричну зовнішню стінку, що є більш прийнятним з виробничої і естетичної точок зору ВІДПОВІДНО, належне ущільнення може бути реалізовано у простий спосіб, у взаємодії з принаймні частиною поздовжнього краю Крім того, завдяки цьому відразу одержують правильне розташування контейнера в посудині підвищеного тиску У іншому більш прийнятному варіанті виконання пристрій ВІДПОВІДНО ДО винаходу додатково має ознаки п 6 формули винаходу У цьому варіанті може використовуватися по суті недефор-мівний контейнер, що включає посудину для зберігання напою Деформівна частина ВІДДІЛЯЄ посудину для зберігання напою від камери підвищеного тиску Особливо зовні від видачного пристрою (краника), такий контейнер забезпечує ту перевагу, що посудина для зберігання напою добре захищена при використанні і, проте, може спустошуватися простим способом за допомогою середовища під тиском Такий контейнер для напоїв особливо придатний для багаторазового використання 10 У іншому більш прийнятному варіанті, пристрій ВІДПОВІДНО до винаходу має ознаки п 11 формули винаходу У цьому прикладі втілення винаходу контейнер може стискуватися за допомогою середовища під тиском, яке подають у камеру підвищеного тиску Встановлювана (зверху) частина, яка по суті не деформується під дією тиску середовища, забезпечує постійну герметизацію камери підвищеного тиску Це означає, що контейнер може легко стискуватися, більш прийня-тно цілком Очевидно, що такий контейнер придатний насамперед у якості контейнера одноразового використання У особливо прийнятному варіанті виконання контейнер може цілком стискуватися у встановлюваній частині У цьому випадку контейнер більш прийнятне виконують з пластика, зокрема полімеру, більш прийнятно термопластика, так, щоб він був тонкостінним і зберігав свою форму (за звичайних умов) Зокрема, поліети-лентерефталат (ПЕТ) і в більш прийнятному варіанті поліети-леннафталат (ПЕН) є пластиками, придатними для виготовлення контейнера для напоїв, ВІДПОВІДНО ДО винаходу, зокрема, оскільки ці пластики добре піддаються обробці, наприклад інжекційним формуванням і дуттьовим формуванням У різних варіантах застосування, зокрема, якщо необхідна низька проникність по кисню і СОг, особливо придатні ПЕТ/ПЕН ламінати або суміші Такий пластиковий контейнер може відносно легко деформуватися і забезпечує адекватний захист напою при зберіганні і при використанні 3 цієї точки зору, особливо великий контейнер з ПЕН, забезпечує одержання підхожого кисневого бар'єра, що особливо важливо, коли контейнер використовують при зберіганні пива У іншому варіанті пристрій ВІДПОВІДНО ДО винаходу має ознаки п 14 формули винаходу Трубчастий виливний засіб, який відносно нерухомо з'єднаний з контейнером, забезпечує ту перевагу, що при використанні напій, що видається з контейнера, не контактує з нерухомими частинами видачного пристрою Трубчастий виливний засіб поставляється і вилучається разом з контейнером Це робить гігієнічне використання такого пристрою особливо простим Крім того, це значно знижує ймовірність контакту користувача з напоєм, що підлягає видачі з контейнера При використанні видачний пристрій залишається чистим, при цьому складні, дорогі і забруднюючі навколишнє середовище операції мийки перед його повторним використанням не потрібні У іншому варіанті пристрій ВІДПОВІДНО ДО винаходу має ознаки п 15 формули винаходу Гнучкий, виливний засіб, який, принаймні частково, має форму шланга, надає перевагу, що полягає в тому, що для перекриття каналу він може закриватись шляхом стискання Для цього, видачний пристрій може бути, наприклад, забезпечений стискальним засобом, причому зазначений стискальний засіб разом з виливним засобом утворює шланговий випускний засіб У більш прийнятному варіанті винаходу пристрій додатково має ознаки п 17 формули 11 57806 12 винаходу спорожнятися в одному і тому самому видачному Розкритий в ньому зачіпний засіб забезпечує пристрої, у такий самий чи подібний спосіб Крім ту перевагу, що вільний кінець виливного засобу того, з використанням цього способу контейнер може легко зачіпатися і переміщатися в може приміщуватись в посудину підвищеного положення зовні видачного пристрою, наприклад тиску в закритому стані і відкриватися після цього, для вставки в шланговий випуск Крім того, цей що підвищує ГІГІЄНІЧНІСТЬ способу зачіпний засіб при використанні видачного У першому більш прийнятному варіанті спосіб пристрою може бути видно зовні нього, і, ВІДПОВІДНО до винаходу має ознаки п 26 формули наприклад, використовуватися як покажчик винаходу (КІЛЬКОСТІ) вмісту в контейнері Таким чином, вміст Стисливий контейнер має перевагу, яка контейнера відразу видно користувачу Коли полягає в тому, що він відносно недорогий у сенсі виливний засіб фіксовано з'єднано з контейнером, покупки і використання, а також у тому, що він має це гарантує, що маркірування, нанесене на відносно легку конструкцію й у порожньому стані зачіпний засіб, буде відповідати вмісту має відносно малий об'єм Крім того, такий контейнера Крім того, у такий спосіб зачіпний контейнер має перевагу, яка полягає в тому, що засіб, зможе виконувати рекламну функцію, він зберігає форму в заповненому стані і, таким наприклад може нести на собі сорт напою, дату, чином, його транспортування і зберігання можливі логотип і т і без застосування дорогих і складних ЗОВНІШНІХ упаковок В особливо прийнятному втіленні пристрій ВІДПОВІДНО до винаходу додатково має ознаки п 18 В альтернативному варіанті спосіб ВІДПОВІДНО формули винаходу до винаходу має ознаки п 27 формули винаходу Простромлюваний, герметизуючий випуск Такий відносно жорсткий контейнер засіб забезпечує ту перевагу, що контейнер забезпечує ту перевага, що він може повторно залишається закритим до і під час його з'єднання з використовуватися, при цьому, проте, він може видачним пристроєм, в результаті чого вміст спорожнятися за допомогою створення тиску у виконтейнера захищений від маніпуляцій або дачному пристрої ВІДПОВІДНОдо винаходу фальсифікацій Таким чином, герметизуючий Повторне використання контейнера забезпечує засіб, наприклад, запобігає контакту вмісту перевагу з точки зору захисту навколишнього контейнера з навколишнім середовищем до середовища Крім того, такий відносно жорсткий використання видачного пристрою Інша перевага контейнер має перевагу в тому, що він є більш такого засобу полягає в тому, що контейнер може, стійким до ЗОВНІШНІХ впливів, наприклад таким чином, заповнюватися в асептичних умовах, динамічних ударних навантажень, ніж описаний що робить пастеризацію напою в контейнері раніше стисливий контейнер непотрібною Це є особливо прийнятним, зокрема, Винахід також стосується видачного пристрою для контейнерів, що мають відносно велику для використання в пристрої або в способі ВІДПОВІДНО до винаходу Винахід також стосується МІСТКІСТЬ використання контейнера ВІДПОВІДНО ДО винаходу Особливо прийнятне протикання цього в пристрої або в способі ВІДПОВІДНО ДО винаходу запобіжного запеча-тувального засобу Крім того, винахід стосується встановлюваної здійснюється за допомогою пристрою, розкритого частини для використання в пристрої, або в в п 21 формули винаходу способі або в контейнері або видачном пристрої У такому варіанті виконання, коли в камері ВІДПОВІДНО до винаходу підвищеного тиску створюють тиск, контейнер переміщається аксіальне в напрямку Крім того винахід стосується альтернативного герметизуючого засобу, при цьому протикаючий варіанту виконання пристрою для зберігання та засіб проходить крізь герметизуючий засіб Це видачі напоїв, що має ознаки п 35 формули створює відкрите з'єднання між внутрішнім винаходу простором контейнера і виливним засобом У Відомий пристрій для зберігання і видачі цьому випадку автоматичне розкриття контейнера напою містить посудину, так званий бочонок, в здійснюється не раніше, ніж при вмиканні якому під деяким надлишковим тиском міститься видачного пристрою або принаймні його засобу деяка КІЛЬКІСТЬ напою Пристрій також містить створення тиску циліндр, наповнений пропелентом, який зокрема є вуглекислим газом (ССЬ) Посудина містить Винахід далі стосується способу видачі напою, сполучний засіб, через який, з одного боку, зокрема газованого напою, такого як пиво або пропелент може вводитися в посудину і, з іншого безалкогольні газовані напої, що має ознаки п 23 боку, напій може видаватися через підхожий формули винаходу видачний засіб, зокрема через видачний пристрій У цей спосіб напій може видаватися з з краником Напій витискається з посудини контейнера особливо безпечним і простим чином, пропелентом, який вводиться в посудину під причому зазначений контейнер може продаватися, тиском зберігатися й утилізуватись або перероблятися окремо від пристрою, використовуваного для Такий відомий видачний пристрій має здійснення способу Завдяки конфігурації частин, перевагу в тому, що він має просту конструкцію і є які використовуються для здійснення способу, простим в управлінні, при цьому тиск, необхідний можуть прийматися відносно великі допуски, при для видачі пива, може регулюватися тиском цьому його використання і робота вимагають пропеленту Однак, недоліком цього відомого відносно малих зусиль і енергії РІЗНІ ТИПИ пристрою є те, що відбувається змішування контейнерів з різними посудинами можуть пропеленту і напою в посудині Це означає, що на 14 13 57806 стан напою в посудині справляється вплив, який герметичній камері і збільшення її об'єму не завжди залишається сталим Крім того, міра, в принаймні частина мембрани переміщається у якій на напій справляється цей вплив, значно напрямку засобів видачі Викликаючи пружну залежить від, наприклад, тиску і природи деформацію мембрани принаймні на ДІЛЯНЦІ ЦЬОГО пропеленту, від часу, за який спорожняється зсуву, можна забезпечити перевагу, яка полягає в посудина, і від точності, з якою регулюють тиск тому, що мембрана, принаймні коли посудина для пропеленту Крім того, користувач обмежений у вміщення напою буде по суті спорожнена, буде по виборі використовуваного пропеленту, оскільки суті натягнута або принаймні буде гладкою Це його контакт з напоєм неминучий виключає можливе утримання напою між мембраною, і, наприклад, стінкою контейнера, Завданням винаходу є створення пристрою причому зазначений напій більше не може в цьому типу, описаного в обмежувальній частині випадку витискатися в напрямку видачних засобів основного пункту формули винаходу, в якому через надлишковий тиск у камері У цьому зв'язку зазначені недоліки усунуто при одночасному є особливо прийнятним, якщо видачні засоби збереженні його переваг Для цього пристрій розташовані так, щоб при деформації мембрани її ВІДПОВІДНО до винаходу забезпечено ознаками п центральна частина переміщалася в положення, 35 формули винаходу суміжне до видачних засобів, або більш прийнятне Відділення один від одного контейнера, що упиралася в них, принаймні протилежно, причому приміщується у відділення зберігання, і камери при використанні пристрою деформації в мембрані підвищеного тиску забезпечує ту перевагу, що збільшуються до її країв напій і середовище-пропелент не контактують один з одним Засоби, які ВІДДІЛЯЮТЬ камеру Засоби відділення, які містять або виконані як підвищеного тиску від відділення зберігання, поршневий засіб, можуть мати просту і відносно виконані так, що можлива їх деформація під жорстку або злегка де-формівну конструкцію, при впливом напою і тиску середовища Це означає, цьому поршневий засіб більш прийнятно виконано що коли виливний засіб відкритий, а в камері з можливістю переміщення в поздовжньому створено надлишковий тиск, напій витискається з напрямку контейнера Переміщення такого посудини цими ВІДДІЛЯЮЧИМИ засобами, при цьому поршневого засобу може спричинятися у спосіб, склад і якість напою залишаються постійними описаний вище, шляхом подачі середовища під Зокрема, у випадку з таким газованим напоєм, як тиском у камеру, але може також здійснюватися пиво, це особливо важливо, оскільки в цьому меха-'нічним або електромеханічним способом, випадку піноутворення напою залишається наприклад за допомогою штовхальних або постійним, що особливо важливо з точки зору тягнучих засобів, таких як обертовий гвинт, смаку, а також зовнішнього вигляду Крім того, це електромагнітний засіб або т і Поршневий засіб запобігає несприятливому впливу на видачу або може мати просту, міцну конструкцію, яка може навіть припиненню видачі через неправильне забезпечувати довгий термін служби пристрою піноутворення ВІДПОВІДНО до винаходу Оскільки ВІДДІЛЯЮЧИЙ засіб (перегородка) переміщається і/або деформується в контейнері, контейнер може мати жорстку зовнішню конфігурацію, якщо необхідно, і підтримувати ту саму форму впродовж усього його використання Отже, такий контейнер може бути виконаний як контейнер багатократного використання Ще одна перевага пристрою ВІДПОВІДНО ДО винаходу полягає в тому, що забезпечується широкий вибір можливих джерел тиску Наприклад, більш прийнятно може використовуватися таке джерело тиску, в якому текуче середовище, таке як газ або рідина, може вводитися в камеру підвищеного тиску Джерело тиску може, наприклад, містити циліндр підвищеного тиску, що містить такий пропелент, як вуглекислий газ (СОг) , але може також виконуватися з насосом, наприклад для подачі рідини, такої як вода, до камери підвищеного тиску У більш прийнятному варіанті виконання ВІДДІЛЯЮЧІ засоби включають мембрану Мембрана надає ту перевагу, що своєю деформацією вона забезпечує зміну об'єму посудини Мембрана може повністю притискатися до внутрішньої стінки контейнера для одержання мінімального або максимального об'єму Мембрана, більш прийнятно, має форму листа і тому займає мало місця При видачі напою шляхом підвищення тиску в В альтернативному варіанті виконання винаходу пристрій ВІДПОВІДНО ДО винаходу має ознаки п 36 формули винаходу Розташування принаймні одного отвору для з'єднання джерела тиску з контейнером на відстані від його дна, більш прийнятне відносно високо в кільцевій СТІНЦІ, забезпечує ту перевагу, що контейнери, які мають різну висоту, можуть приміщуватись в один і той самий пристрій без необхідності зміни висоти розташування видачного отвору відносно цього пристрою У такому випадку, відстань між видачним отвором і принаймні одним сполучним отвором може в кожному випадку підбиратися так, щоб вона була однаковою для різних контейнерів, так само як і його діаметр, при цьому висота може варіюватися В іншому більш прийнятному варіанті пристрій ВІДПОВІДНО до винаходу додатково має ознаки п 38 формули винаходу Оскільки кришка нерухомо закріплена на іншому контейнері так, що вона не може від'єднуватись без ушкодження, завжди можна встановити, чи від'єдналася кришка від іншого контейнера Оскільки принаймні частина видачних засобів, принаймні сполучні засоби, закриті всередині контейнера під кришкою і доступ до них можливий лише при порушенні запобіжного герметизуючого засобу, то добратися до вмісту контейнера неможливо без того, щоб це стало видно зовні контейнера, зокрема зовні кришки 16 15 57806 Крім того, видачні засоби, закриті під кришкою до ВІДПОВІДНО до винаходу, готового до приєднання використання, адекватно захищені від пошкоджень до видачного пристрою, і забруднення, та вміст контейнера не може бути фіг 9А герметизуючий засіб для забруднено або ушкоджено іншим способом використання з контейнером ВІДПОВІДНО ДО В іншому варіанті пристрій ВІДПОВІДНО ДО винаходу, винаходу має ознаки за п 40 формули винаходу фіг 9В - альтернативний варіант виконання герметизуючого засобу, Принаймні частково гнучка, трубчаста частина може легко зберігатися під кришкою, наприклад фіг 9С - альтернативний варіант виконання над посудиною для зберігання, і на початку пристрою за фіг 9, у якому мембрана закріплена використання може частково витягатися назовні під краєм кришки, крізь отвір у кришці Для цього треба просто фіг 10 - вигляд збоку в перерізі контейнера за відкрити цей отвір Якщо необхідно, трубчаста фіг 8 у спорожненому стані, з альтернативним частина може з'єднуватися з верхньою частиною варіантом з'єднання контейнера з джерелом тиску, пристрою таким чином, що коли верхню частину розташованим зовні, ВІДДІЛЯЮТЬ, вільний кінець трубчастої частини фіг 10А - пристрій за фіг 10, з сполучним безпосередньо перемішається у положення зовні засобом між контейнером і джерелом тиску, кришки для з'єднання з підхожим випускним розташованим усередині, засобом типу краника У цьому відношенні верхня фіг 11 - вигляд зверху контейнера ВІДПОВІДНО частина може мати відбиток, наприклад, логотип до винаходу з частково знятою кришкою, або назву вмісту контейнера ВІДПОВІДНО, КОЛИ фіг 12 - альтернативний варіант виконання трубчаста частина з'єднана з зазначеним пристрою ВІДПОВІДНО до винаходу, випускним засобом, досягається перевага в тому, фіг 13 - вигляд зверху мембрани для що в кожному випадку відразу і потім буде видно, контейнера ВІДПОВІДНО до винаходу в який вміст має даний контейнер Крім того, альтернативному варіанті виконання, відламана верхня частина може виконувати фіг 14 - вигляд збоку в перерізі контейнера рекламну функцію Фактично, зачіпний засіб, що ВІДПОВІДНО до винаходу в іншому варіанті має порівнянну функцію, також може виконання, прикріплюватися до трубчастої частини в інший фіг 15 - пристрій ВІДПОВІДНО до винаходу в ще спосіб і буде цілком утримуватися під кришкою і одному варіанті виконання, вільно витягатися фіг 16 - вигляд збоку в перерізі контейнера ВІДПОВІДНО до винаходу в третьому Винахід також стосується контейнера, альтернативному варіанті виконання, що придатного для використання в пристрої й у схематично показує частину видачного пристрою, способі ВІДПОВІДНО до винаходу призначену для прийому контейнера, і Інші більш прийнятні приклади виконання пристрою способу, видачного пристрою і фіг16А - схематичні вигляди трьох взірцевих контейнера ВІДПОВІДНО до винаходу описані в виконань пакетів з подвійною стінкою з фольги для залежних пунктах формули винаходу і далі використання в пристрої за фіг 16 описуються з посиланням на супровідні креслення, Пристрій, показаний на фіг 1, містить на яких видачний пристрій і контейнер 3 для напою У показаному прикладі виконання винаходу фіг 1 - схематичний вигляд збоку в перерізі контейнер 3 для напою має форму пляшки і буде пристрою ВІДПОВІДНО до винаходу, описаний нижче Видачний пристрій містить першу фіг 2 - вигляд збоку в перерізі верхнього торця частину 5 коробчастої форми і кришку 7, яка контейнера для використання в пристрої за п 1 шарнірне з'єднана з ним і яка може закривати формули винаходу, першу частину з и відкритої сторони Фіг 1 показує фіг 3 - вигляд збоку в перерізі встановлюваної кришку 7 у закритому положенні суцільними частини для використання в пристрої за фіг 1, ЛІНІЯМИ й у відкритому положенні переривчастими фіг 4 - вигляд збоку в перерізі верхнього торця ЛІНІЯМИ Перша частина 5 містить круглу стінку 9, контейнера в альтернативному варіанті виконання що обмежує приймаючий простір для контейнера для використання в пристрої ВІДПОВІДНО ДО З з напоєм, причому зазначений простір буде тут винаходу, називатися камерою 11 підвищеного тиску Вздовж фіг 5 - схематичний вигляд збоку в перерізі верхнього краю камери 11 підвищеного тиску контейнера для використання в пристрої продовжуються замикаючі засоби 13, які можуть ВІДПОВІДНО до винаходу, у ще одному варіанті взаємодіяти у спосіб, описаний нижче більш виконання, докладно, з частиною, що закриває, 15 контейнера фіг 6 - схематичний вигляд збоку в перерізі З і які можуть закривати камеру 11 підвищеного верхньої частини альтернативного варіанта тиску так, що вони принаймні непроникні для газу виконання контейнера для напою разом з та рідини При використанні тиск, створюваний у схематично показаною частиною видачного камері 11 підвищеного тиску, цілком приймається пристрою, контейнером 3, стінкою камери 11 підвищеного фіг 7 - схематичний вигляд збоку в перерізі тиску і частиною, що закриває, 15 разом з верхньої частини іншого альтернативного варіанта замикаючими засобами 13 Це відвертає виконання контейнера ВІДПОВІДНО ДО винаходу, прийняття на себе цього тиску кришкою 7 Отже, разом з частиною видачного пристрою, відкривання і закривання кришки 7 може фіг 8 - вигляд збоку в перерізі контейнера в відбуватися без якихось перешкод і без будь-якої заповненому напоєм стані перед використанням, небезпеки, хоча, крім того, невелика сила, що фіг 9 - схематичний вигляд пристрою 17 18 57806 суті, є газонепроникною, що дуже важливо, зокрема, коли контейнер 3 для напою використовують для зберігання такого газованого напою, як пиво Крім того, у такий спосіб відвертається забруднення і псування напою в контейнері 3 для напою Оскільки контейнер 3 для напою у формі пляшки отриманий дуттьовим формуванням, то він не має швів, що легко запобігає його розірванню при збільшенні внутрішнього тиску Фактично контейнер 3 для закриває, потрібна для кришки 7 У СТІНЦІ 9 першої частини 5 розташований насос 17, сполучений першою ЛІНІЄЮ 19 з джерелом середовища під тиском, яким в показаному прикладі здійснення винаходу є навколишнє повітря Крім того, за допомогою другої лінії насос 17 сполучається з камерою 11 підвищеного тиску так, що він здатний нагнітати зазначене середовище під тиском у камеру 11 підвищеного тиску За допомогою лінії 23 підвищеного тиску друга ЛІНІЯ 21 з'єднана з регулятором 25 тиску, за допомогою чого тиск у камері підвищеного тиску може регулюватися при використанні пристрою За допомогою другої лінії 27 підвищеного тиску регулятор 25 тиску з'єднаний з запобіжним клапаном 29, що пускається в дію кришкою 7 Коли кришка 7 відкрита, запобіжний клапан 29 відкритий, за допомогою чого відвертається подальше створення тиску в камері 11 і будь-який підвищений тиск у ній усувається, що додатково підвищує безпеку користувача Крім того, у кільцевій СТІНЦІ 9 розташовані охолоджувальні засоби 3 1 , які через стінку камери 11 підвищеного тиску і середовище, що подається в неї, забезпечують охолодження контейнера З для напою Крім того, у кільцевій СТІНЦІ 9 розташовані засоби 33 управління, які з'єднані принаймні з насосом 17, регулятором 25 тиску, охолоджувальними засобами 31 і вимикачем 34 насоса, що пускається в дію кришкою 7 для вмикання насоса 17, коли кришка 7 закрита, і його вимикання, коли кришка 7 відкрита Кільцева стінка 9 принаймні має теплоізоляцію, в результаті чого контейнер 3 для напою, принаймні його вміст, може підтримуватися при необхідній температурі в енергозберігаючому режимі Видачний пристрій 1 ВІДПОВІДНО ДО винаходу описаний більш докладно в заявці на патент Данії, озаглавленій "Пристрій для видачі напою", поданій Philips Electronics В V з тією ж датою, і вважається, що цю заявку на патент включено сюди шляхом посилання Інші частини пристрою будуть описані стосовно контейнера для напою і використання пристрою ВІДПОВІДНО ДО винаходу Контейнер 3 для напою, як показано на фіг 1 і 2, має форму пляшки і призначений для зберігання напою, такого як пиво Фактично, ІНШІ газовані або негазовані напої, такі як лимонад, безалкогольні напої або вино, також можуть міститися в такому контейнері 3 для напою Контейнер 3 для напою містить більш прийнятне циліндричну частину 35 стінки, закриту на першому КІНЦІ дном 37 На стороні, віддаленій від дна 37, заплечик 39 з'єднується з циліндричною частиною 35 стінки, причому зазначений заплечик містить циліндричну горловину 41 Горловина 41 обмежує вида-чний отвір 43, через який напій може заливатися всередину контейнера 3 для напою і витягатися з нього Контейнер 3, показаний на фіг 2, більш прийнятне видуто з пластмаси, наприклад складного поліефіру, такого як ПЕТ (поліетилентереф-талат), ПБТ (полібутилентерефталат) або ПЕН (поліетиленнаф-талат) Зокрема, ПЕН має перевагу, яка полягає втому, що ця пластмаса, по напою, ВІДПОВІДНО до винаходу, може також виготовлятися іншим способом або з іншого матеріалу На горловині 41, поверх видачного отвору 43 розташована герметизуюча мембрана 45 у формі плівки, притиснута до поздовжнього краю горловини 41 первинною кришкою 47 Герметизуюча мембрана 45 запечатує видачний отвір 43 так, щоб вона була, принаймні тимчасово, непроникною для повітря і рідини Зокрема, коли контейнер 3 для напою використовується для упаковки пива або подібного швидкопсувного напою, це є більш прийнятним, оскільки в цьому випадку можливе одержання асептичної упаковки Зокрема, коли контейнер 3 для напою має відносно велику МІСТКІСТЬ, наприклад більше двох літрів, це є більш прийнятним, тому що коли контейнер 3 для напою заповнений в асептичних умовах, пастеризація напою в контейнері для напою може бути виключена У випадку з такими великими об'ємами пастеризація напою в контейнері для напою вимагає неприпустимо великого часу Також слід зазначити, що саме у випадку з такими відносно великими об'ємами використання контейнера для напою, виконаного з зазначеної вище пластмаси ВІДПОВІДНО ДО винаходу, є особливо прийнятним, оскільки такий контейнер для напою відносно легкий і має відносно малу поверхню відносно його об'єму, в результаті чого будь-які проблеми, що стосуються проникності для газу матеріалу контейнера для напою, усуваються ще ефективніше Ці переваги зростають із збільшенням об'єму контейнера для напою Такий контейнер для напою особливо придатний для упаковки пива, смак або склад котрого особливо чутливий до впливу кисню В цілому, легке пиво є набагато більш чутливим до впливу кисню, ніж ель Для легкого пива ця чутливість, як межа придатності, лежить у межах 1-2 частин на тисячу (1-2мг/л) за шість МІСЯЦІВ, ТОДІ як для еля цей показник набагато вищий, наприклад втри чи більше разів більший від цього значення за той самий період Отже, гарна перешкода для кисню набагато більш важлива для легкого пива, ніж для еля Крім того, така упаковка також придатна, зокрема, для напоїв, що мають високий вміст СОг, наприклад вище Зг/кг 3 цієї причини також упаковка, що відповідає даному винаходу, особливо придатна для упаковування легкого пива, що має вміст СОг, який складає, наприклад, 4,8-5,4г/кг, тоді як вміст СОг в елі складає, наприклад, близько Зг/кг Буде зрозуміло, що упаковка, яка відповідає винаходу, фактично також ВІДМІННО придатна для упаковування еля й інших напоїв, стискається також коли контейнер менше 20 19 57806 Навколо горловини 41 продовжуються одне діаметр, що вона може входити з належною над одним два кільцеві ребра 49, 51 За посадкою, більш прийнятне з невеликим допомогою придатного захоплюючого засобу 53, натисканням, у другу трубчасту частину 61 наприклад кільцевого защіпного ребра, первинна первинної кришки 47 Висота ущільнювального кришка 47 фіксується за верхнім кільцевим ребром рукава 87 приблизно відповідає висоті другої 49 таким чином, що притискна кромка 55 примикає трубчастої частини 61 до верхньої сторони запобіжної запечатувальної Розливальний засіб 69 містить першу мембрани 45 вздовж її периферичного краю і трубчасту сполучну частину 95, другу трубчасту притискає цю мембрану до поздовжнього краю сполучну частину 97 і проміжну сполучну частину горловини 41 Первинна кришка 47 має основну 99, яка з'єднує між собою дві сполучні частини і поверхню 57, яка значною мірою накриває яка принаймні трохи гнучка і, більш прийнятне, видачний отвір 43 Захоплюючий засіб 53 має форму шланга Перша сполучна частина 95 відступає від цієї основної поверхні в першому має конфігурацію коліна, при цьому проміжна напрямку Від основної поверхні 57 перша сполучна частина 99 закріплена на першій трубі трубчаста частина 59 відступає в напрямку, 101 коліна Друга труба 103 коліна має такий протилежному захоплюючому засобу 53, ЗОВНІШНІЙ діаметр, що вона може точно і щільно знаходячись на одній лінії з притискною кромкою примикати до внутрішньої сторони другої відносно 55 Концентричне всередині першої трубчастої вузької частини 93 ущільнювального рукава 87 частини 59 від основної поверхні 57 відступає Друга труба 103 може переміщатися всередині друга трубчаста частина 61, що охоплює ущільнювального рукава 87 у напрямку, безперервний отвір 63 у первинній кришці 47 паралельному центральній осі циліндричної стінки Висота другої трубчастої частини 61 над основною 79, принаймні в поздовжньому напрямку поверхнею 57 трохи менша, ніж висота першої контейнера 3 для напою Вільний кінець другої трубчастої частини 59 над цією основною труби 103 зрізаний з невеликим скосом для поверхнею 57 одержання злегка загостреного кінця 105 При відносному русі першої сполучної частини 95 униз, На первинній кришці 47 розташована наприклад русі відносно контейнера 3 для напою й щільно насаджувана частина 65 Така у його напрямку, кінець 105 протикає запобіжну насаджувана частина показана окремо на фіг З герметизуючу мембрану 45 для створення Насаджувана частина 65 містить вторинну вільного сполучення між внутрішнім простором кришку 67 і розливальний засіб 69 Вторинна контейнера 3 для напою і каналом 107, що кришка 61, більш прийнятне виконана з пластмаси продовжується крізь розливальний засіб 69 або легкого металу, містить чашоподібну частину Принаймні непроникне для рідини ущільнення між 71, яка має центральну, також чашоподібну горловиною 41 і первинною кришкою 47 можливе з опуклість 73 Відступаючи назовні, вздовж розташуванням між ними запобіжної поздовжнього краю чашоподібної частини 71, на герметизуючої мембрани 45, і подібним чином відстані від центральної опуклості 73 проходить принаймні непроникне для рідини ущільнення між ребро, що закриває, 75, яке формує, принаймні другою трубчастою частиною 61 первинної кришки частково, закриваючу частину 15 для взаємодії з 47 і широкою першою частиною ущільнювального замикаючим засобом 13 розливального пристрою рукава 87 з одного боку і відносно вузькою На стороні, віддаленій від центральної опуклості частиною 93 ущільнювального рукава 87 і другою 73, чашоподібна частина 71 має, по суті, трубою 103 першої сполучної частини 95 з іншого циліндричну частину 77, внутрішня сторона якої боку, забезпечують те, що рідина з контейнера З може примикати з належною підгонкою до для напою може видаватися лише по каналу 107 і, зовнішньої сторони циліндричної частини 35 отже, не зможе протікати в камеру 11 підвищеного недеформованого контейнера 3 для напою тиску Це запобігає втраті напою і, крім того, Чашоподібна частина 71 продовжується вздовж забрудненню видачного пристрою 1 частини заплечика 39, при цьому горловина 41 контейнера 3 для напою входить у центральну Друга сполучна частина 97 також містить опуклість 73 Від верхнього кінця центральної елемент у формі коліна, перша труба 109 якого опуклості 73 всередину відступає циліндрична з'єднана з кінцем проміжної сполучної частини 99, стінка 79, що має другий захоплюючий засіб 81, що віддалений від першої сполучної частини 95, який продовжується вздовж и вільного при цьому друга труба 111 коліна включає вільний поздовжнього краю відступає всередину Цей виливний отвір 113 Виконаний за одне ціле з другий захоплюючий засіб може зачіпатися під другою сполучною частиною 97 або принаймні другим кільцевим ребром 51, що проходить прикріплений до неї захоплюваний елемент 115 у навколо горловини 41 контейнера для напою У формі щитка призначений для полегшення центрі верхньої поверхні 83 опуклості 73 маніпулювання другою сполучною частиною 97 розташований отвір 85, оточений ущільнювальним На захоплюваному елементі 115 можуть бути рукавом 87, що продовжується всередину виконані маркірування, наприклад назва торгової концентричне відносно циліндричної стінки 79 марки, графічний знак фірми, позначення вмісту Ущільнювальний рукав 87 має широку першу контейнера для напою, дата постачання або частину 89, розташовану суміжно до верхньої термін придатності тощо Як буде додатково поверхні 83 центральної опуклості 73, і другу, описано нижче, захоплюваний елемент 115 відносно вузьку частину 93, з'єднану з нею завжди виступає назовні від видачного пристрою 1 частиною 91 у формі зрізаного конуса Відносно при його використанні в такий спосіб, що широка перша частина 89 має такий ЗОВНІШНІЙ зазначену друковану інформацію видно ззовні 22 21 57806 Звичайно, ідентифікаційний засіб може також цьому виливний отвір 113 примикатиме до неї, виконуватися на захоплюваному елементі 115 більш прийнятне зовні від вільного кінця іншим способом, наприклад у формі рельєфу або трубчастої частини 127 Захоплюваний елемент прорізів 115 робить можливим розташування другої труби 111 у цьому проході особливо простим У цьому У стані, показаному на фіг 2, зовнішня кришка стані проміжна сполучна частина 99 116 надіта поверх вторинної кришки 67 простирається приблизно горизонтально на розливального засобу 69, причому зазначена верхній поверхні опорної частини 125, можливо в зовнішня кришка упирається у верхню сторону сформованої в ній канавці замикаючого ребра 75 і захищає принаймні розливальний засіб 69 від забруднення ззовні Кришка 7 за допомогою шарніра 129 з'єднана з першою частиною 5 видачного пристрою 1, на Контейнер 3 для напою може приміщуватись в стороні верхнього кінця поздовжньої стінки 9, першу частину видачного пристрою таким чином віддаленої від опорної частини 125 На стороні Контейнер 3 для напою розташовують так, кришки, яка при використанні обернена до щоб його дно 37 знаходилося над відкритою трубчастої частини 127, у конструкцію кришки 7 стороною камери 11 підвищеного тиску, і включено робочу рукоятку 131, яка може вертикально переміщають вниз, доки замикаюче переміщатися між приблизно вертикальним і ребро, 75 не упреться у верхню сторону похилим положеннями На КІНЦІ робочої рукоятки замикаючих засобів 13 У показаному прикладі 131, що включений у кришку 7, розташований здійснення винаходу замикаючі засоби 13 виконані ексцентрик, який примикає до проміжної сполучної як замикаючі сегменти 117, що можуть рухатися частини 99 Коли робоча рукоятка знаходиться у назовні в горизонтальній площині проти тиску вертикальному положенні, показаному на фіг 1, пружин і які в максимально зрушеному назовні проміжна сполучна частина 99 закрита шляхом положенні утворюють прохід, достатньо великий, стискання ексцентриком 133, завдяки чому канал щоб пропустити закриваюче ребро 75 На 107 виявляється закритим За рахунок руху обернених всередину кінцях сегменти 117 мають робочої рукоятки 131 у відхилене положення нахилену всередину поверхню 119, яка при проміжна сполучна частина 99 принаймні частково прикладанні до них вертикального тиску з боку звільняється ексцентриком 133 так, що проміжна закриваючого ребра 75 забезпечує зсув сегментів сполучна частина може набути, принаймні 117 назовні, що допускає проходження частково, и початкової форми, і канал 107 закриваючого ребра 75 Після того, як закриваюче принаймні частково звільняється, пропускаючи ребро пройшло сегменти 117, сегменти 117 напій, що витікає з контейнера 3 для напою За рухаються назад в їх початкове положення під допомогою простого, по суті відомого запірного дією тиску пружини, замикаючи контейнер 3 для засобу (не показано), кришка 7 може напою в камері 11 підвищеного тиску Коли камера закріплюватися в закритому положенні 11 підвищеного тиску не перебуває під тиском, повний контейнер 3 для напою виявляється При приміщенні контейнера 3 для напою в оточеним деяким простором зовні від нього, при першу частину 5 видачного пристрою 1 перша цьому дно 37 контейнера 3 для напою стоїть на сполучна частина 95 знаходиться в її самому дні 121 камери 11 підвищеного тиску ВІДПОВІДНО, верхньому положенні, цілком над запобіжною існує деякий простір між верхньою стороною герметизуючою мембраною 45, як показано на замикаючого ребра 75 і нижньою стороною фіг 2 Коли кришка 7 закрита, перша сполучна сегментів 117 Між кільцевою стінкою 9 і частина 95 притискається вниз або принаймні замикаючим ребром 75 знаходиться утримується, в результаті чого перша сполучна ущільнювальна секція 123, яка має злегка Vчастина 95 не може рухатися вверх Крім того, подібну конфігурацію Відкрита сторона коли кришка 7 закрита, вимикач 33 насоса ущільнювальної секції 123 обернена до камери 11 увімкнений, за допомогою чого насос 17 підвищеного тиску так, що при підвищенні тиску в пускається в дію, при цьому, крім того, запобіжний камері підвищеного тиску ущільнювальна дія клапан 29 закритий, дозволяючи створювати тиск ущільнювальної секції 123 підсилюється у камері 11 підвищеного тиску шляхом нагнітання в неї зазначеного середовища-носія тиску, Після ТОГО, ЯК контейнер 3 для напою наприклад зовнішнього повітря Реально може приміщений у камеру 11 підвищеного тиску також застосовуватися інше середовище-носій описаним способом, насаджувана частина 65 по тиску, наприклад вода або вуглекислота Оскільки суті виступає назовні від камери 11 підвищеного середовище під тиском при використанні не тиску так, що захоплюваний елемент 115 може входить у контакт з напоєм, що знаходиться в захоплюватися зовні принаймні від камери 11 контейнері 3 для напою, то це середовище не підвищеного тиску впливає на якість напою Від верхньої сторони кільцевої стінки 9 приблизно горизонтально відступає опорна При створенні тиску в камері 11 підвищеного частина 125, розташована на одній стороні тиску, що можливо лише коли кришка 7 закрита, видачного пристрою 1, причому зазначена опорна контейнер 3 для напою рухається вверх, у частина містить трубчасту частину 127, що напрямку запірних сегментів 117 Таким чином, простирається приблизно вертикально від її досягається оптимальне ущільнення камери 11 нижньої сторони Через опорну частину 125 і підвищеного тиску Крім того, при цьому трубчасту частину 127 продовжується прохід, у вертикальному русі кінець 105 першої сполучної який може вставлятися з належною посадкою частини 95 примусово проходить крізь запобіжну друга труба 111 другої сполучної частини 97, при герметизуючу мембрану 45, допускаючи подачу 24 23 57806 напою з контейнера 3 для напою в канал 107 Це що виникають у результаті відносно великих означає, що коли робочу рукоятку 131 після цього допусків, легко приймаються деформаціями переміщають з и вертикального положення, напій насаджуваної частини 65 Це означає, що може випускатися по виливному каналу 107 і замикаючий засіб 13 може мати просту і відносно через виливний отвір 113 так, що, наприклад, легку конструкцію може видаватися склянка пива У нижньої сторони Конструкція насаджуваної частини 65 і першої видачного пристрою, під виливним отвором 113, частини 5 видачного пристрою 1, що взаємодіє з розташована посудина 135 для збору напою, нею, крім того надає перевагу, яка полягає в тому, пролитого з виливного отвору 113 Це додатково що контейнер 3 для напою може вставлятися у запобігає забрудненню навколишнього видачний пристрій вертикально, при цьому кришка середовища 7 може шарнірно з'єднуватися з кільцевою стінкою 9 видачного пристрою Це додатково спрощує При використанні, тиск у камері 11 вставку контейнера 3 для напою й установку підвищеного тиску підвищується за допомогою кришки 7 Для вилучення спорожненого насоса 17 так, що стінка контейнера 3 для напою контейнера 3 для напою можуть застосовуватися стискується для зменшення об'єму контейнера З механічні засоби для переміщення сегментів 117 для напою, при цьому напій видається по каналу назовні так, щоб насаджувана частина 65 могла 107 і через виливний отвір 113 Несподівано було вилучатись разом з спорожненим контейнером З виявлено, що пластмасовий контейнер для напою для напою Оскільки замикаючий тиск на сегменти описаного типу може стискуватися по суті цілком 117 діє в напрямку, орієнтованому приблизно під за допомогою тиску в камері 11 підвищеного тиску прямими кутами до робочого напрямку дії пружин таким чином, що по суті весь напій може сегментів 117, зсув сегментів 117 може бути витягатися з контейнера 3 для напою Оскільки відносно малим, при цьому такий зсув назовні насаджувана частина 65 з и замикаючою кромкою можливий у відносно простій формі Коли 75, розташованою відносно далеко від горловини контейнер 3 для напою спорожнений повністю, 41, закріплена під сегментами 117, при цьому тиск у камері 11 підвищеного тиску скидається, насаджувана частина з'єднана з горловиною 41 за можливо за допомогою насоса 17, після чого допомогою первинної кришки 47, можлива кришка 7 може відкриватись, і стиснутий деформація всього контейнера 3 для напою контейнер 3 для напою разом з насаджуваною всередину вторинної кришки 67, при цьому частиною 65 може витягатися з видачного деформація заплечи-ка 39 контейнера 3 для пристрою і вилучатись, наприклад у придатний напою також можлива Іншою перевагою цього переробний пристрій Коли контейнер 3 для напою способу кріплення є те, що вторинна кришка 67 буде стиснутий всередині установочної частини 65 може мати відносно жорстку конструкцію, і принаймні майже цілком, порожній контейнер З контейнер 3 для напою може мати відносно м'яку для напою, що відповідає винаходу, займає лише конструкцію, при цьому в кожному випадку малий простір, що є більш прийнятним з точки вторинна кришка служить її продовженням для зору перевезення й евакуації забезпечення належного закупорювання камери підвищеного тиску Це означає, що деформації Фіг 4 зображує альтернативний приклад або зміщення контейнера 3 для напою відносно виконання верхнього кінця контейнера 203 для установочної частини 65 не впливають на напою, ВІДПОВІДНО до винаходу, для використання герметичність камери 11 підвищеного тиску у видачному пристрої 1, показаному на фіг 1 Конструкція насаджуваної частини 65, зокрема ВІДПОВІДНІ частини мають ВІДПОВІДНІ посилальні герметизуючої мембрани 45 і першої сполучної номери з додаванням до них числа 200 частини 95, надає перевагу, яка полягає в тому, У цьому прикладі здійснення винаходу що контейнер 3 для напою може приміщуватись в замикаюче ребро 275 нерухомо з'єднане з нижнім камеру 11 підвищеного тиску до того, як контейнер кінцем заплечика 239 контейнера 203 для напою для напою буде відкритий, при цьому, коли насос Замикаюче ребро 275 більш прийнятно 17 увімкнений, забезпечується оптимальне сформоване за одне ціле з контейнером 203 для запирання камери 11 підвищеного тиску і, напою У цьому прикладі здійснення винаходу одночасно, контейнер 3 для напою розкривається застосована первинна кришка 247, конструкція Тут насаджувана частина 65 формує принаймні якої приблизно відповідає конструкції первинної частину стінки камери 11 підвищеного тиску такимкришки 47, показаної на фіг 2 У цьому прикладі, чином, що за відсутності контейнера 3 для напою у однак, друга трубчаста частина 261 має, видачному пристрої 1 тиск не може створюватися принаймні частково, такий внутрішній переріз, що в камері підвищеного тиску Це особливо важливо ця друга трубчаста частина 261 може щільно і як для забезпечення безпеки користувача Крім того, напрямна прилягати до другої труби 303 першої це явно забезпечує можливість дм краю 105 сполучної частини 295 Цей приклад здійснення першої сполучної частини 95 зовні від камери 11 винаходу конструктивно відносно простий, але підвищеного тиску Оскільки замикаюче ребро 75 принаймні замикаюче ребро 275 повинно мати віднесено від видачного отвору 43 на відносно таку жорстку конструкцію, щоб замикаюче ребро велику відстань, відносно великі допуски можуть 275 не могло деформуватися при використанні бути прийняті в насаджуваній частині 65 без або деформувалося лише дуже малою мірою так, несприятливого впливу цим на закупорювальну щоб воно підтримувало достатнє ущільнення дію між замикаючою частиною 117 і замикаючим камери 211 підвищеного тиску засобом 13, при цьому видачний отвір 43 завжди розташований оптимально Крім того, деформації, Замикаюче ребро 275 може розташовуватися на контейнері у відносно низькому положенні, 25 57806 26 наприклад у його середині, при цьому замикаючий підвищується, частина середовища під тиском засіб 317 також розташовується в низькому буде протікати з камери 11 підвищеного тиску в положенні Коли контейнер 203 стискується, посудину 446 підвищеного тиску, при цьому частина А контейнера 203, що простирається зміщуючи мембрану в напрямку горловини 441 нижче замикаючого ребра 275, буде стискуватися ВІДПОВІДНО, МІСТКІСТЬ посудини 448 зберігання всередину і вверх, як показано переривчастими зменшується і, коли канал 507 у сполучній частині ЛІНІЯМИ на фіг 4 У цьому відношенні, зсув 499 звільнений, напій видається ви-дачним циліндричної стінки нижньої частини А контейнера пристроєм 1 Мембрана 444 може зсуватись так, 203 всередину відносно циліндричної частини що МІСТКІСТЬ посудини 446 підвищеного тиску стає стінки верхньої частини В контейнера надає максимальною і МІСТКІСТЬ посудини 448 для перевагу, яка полягає в тому, що ще краще вміщення напою стає мінімальною, більш гарантується втискання всієї нижньої частини А в прийнятне майже нульовою Отже, у такий спосіб верхню частину В при витисненні напою назовні з уся посудина 448 для вміщення напою може бути контейнера 203 для напою У цьому прикладі спорожнена Контейнер 403 для напою може оптимально використовується стискальність також мати конструкцію, показану на фіг 2 або нижньої частини А, завдяки її відносно низкій фіг 4 3 точки зору конструкції, принаймні стосовно жорсткості у напрямку всередину, при цьому, крім конструкції і розташування мембрани, контейнер того, оптимально використовується відносна для напою, показаний на фіг 5, показаний більш недеформівність заплечика 239 під внутрішнім докладно на фіг 8-16С і у ВІДПОВІДНІЙ частині цього тиском у контейнері У результаті, замикаюче опису Такий контейнер 403 для напою, який ребро 275 буде утримуватися в контакті з називається тут бочонком з мембраною, надає замикаючим засобом 317 відносно простим серед іншого перевагу, яка полягає в тому, що способом Буде зрозуміло, що контейнер 203 буде, такий контейнер для напою може або принаймні може, мати більшу довжину, ніж використовуватися кілька разів, що може бути показано на фіг 4 Крім того, буде зрозуміло, що в більш прийнятним з точки зору охорони цьому прикладі здійснення винаходу замикаюче навколишнього середовища Крім того, деформівні ребро може також розташовуватися у відносно частини, зокрема мембрана, захищені стінкою високому положенні і контейнер стискується, як контейнера для напою при транспортуванні і описано вище, або забезпечується мембраною зберіганні так, що пошкодження контейнера для або іншим роздільним і зсувним засобом, як напою легко виключається розкрито в даному винаході Фіг 6 зображує ІНШІЙ альтернативний приклад Фіг 5 зображує ІНШІЙ альтернативний приклад виконання пристрою ВІДПОВІДНО ДО винаходу, що виконання контейнера 403 для напою для містить контейнер 503 для напою, який може використання у видачному пристрої 1 ВІДПОВІДНО приміщуватись у видачний пристрій 501, подібний до винаходу, причому контейнер для напою по суті до видачного пристрою 1, показаного на фіг 1 сформований з матеріалу, який принаймні під Видачний пристрій 501, зокрема стінка 509, впливом робочого тиску в камері підвищеного показаний лише схематично тільки тією мірою, що тиску по суті не деформується ВІДПОВІДНІ частини необхідна для належного розуміння винаходу мають ВІДПОВІДНІ посилальні номери, до яких Контейнер 503 для напою містить вертикальну додане число 400 Такий контейнер для напою циліндричну поздовжню стінку 535 і заплечик 539, може, наприклад, по суті виготовлятись з металу причому поздовжня стінка 535 з'єднана з У контейнері для напою розташована мембрана заплечиком 539 вертикальною частиною 500 444, поздовжній край якої з'єднаний з стінкою 435 стінки, що розташована з невеликим зсувом контейнера 403 для напою між дном 437 і назовні відносно циліндричної стінки 535 і горловиною 441 Мембрана 444 гнучка настільки, продовжується навколо окружності контейнера 503 що в першому положенні, як показано на фіг 5, для напою Нижня сторона вертикальної частини вона може примикати до нижньої частини стінки 500 вигинається вниз і лягає на виступаючу 435 і до дна 437 контейнера 403 для напою назовні фланцеву частину 512 стінки 509 так, що Мембрана 444 розділяє контейнер 403 для напою контейнер для напою не може рухатися вниз з на посудину 446 підвищеного тиску, розташовану показаного положення На фланцевій частині 512 між мембраною 444 і дном 437, і посудину 448 посаджене кругле кільце 514, сформоване з злегка зберігання (напою), розташовану між мембраною пружного матеріалу, такого як гума, і яке на його 444 і горловиною 441 Коли контейнер 403 напою внутрішній стороні має верхній кільцевий виступ цілком заповнений, як показано на фіг 5, 516 і нижній кільцевий виступ 518, між якими мембрана 444 примикає до дна 437 У дні 437 сформована камера 520 підвищеного тиску При виконаний отвір 450 для подачі тиску, що більш використанні верхній виступ 516 і нижній виступ прийнятне створює відкрите сполучення між 518 примикають з пружною деформацією до посудиною 446 підвищеного тиску і навколишнім зовнішньої сторони вертикальної частини 500 середовищем Отже, коли контейнер 403 для стінки, герметично закупорюючи камеру 520 У напою, як показано на фіг 5, вставлений у спосіб, вертикальній частині 500 стінки виконано описаний вище, у видачний пристрій 1 ВІДПОВІДНО принаймні один, і більш прийнятне - серія отворів до винаходу, камера 11 підвищеного тиску 522, які з'єднують внутрішній простір контейнера перебуває в безпосередньому сполученні через 503 з камерою 520 підвищеного тиску Через ЛІНІЮ отвір 450 для подачі тиску з посудиною 446 521 подачі камера 520 підвищеного тиску підвищеного тиску в контейнері 403 для напою сполучається з насосом 517 для подачі через отвір Отже, коли тиск у видачному пристрої 1 519 повітря або іншого середовища під тиском 27 57806 28 Над кільцем 514 розташована підсилювальна ділянка 524, що обмежує кільце так, щоб зберігати його форму У прикладі здійснення винаходу, показаному на фіг 6, відносно еластичний, принаймні деформівний, мішок 544 з фольги заключений у контейнер 503 для напою, причому зазначений мішок підвішений, принаймні прикріплений, поблизу видачного отвору 43 Це буде описано нижче більш докладно Можна також зазначити, що замість деформівного мішка 544 у прикладі, показаному на фіг 6, може використовуватися деформівна пляшка типу, описаного вище Стінка мішка або пляшки 544, більш прийнятно, по суті, непроникна для кисню з причин, викладених вище Крім того, перевага, що досягається у такий спосіб, полягає в тому, що стінка контейнера може бути тонкою і може виконуватися з відносно недорогого матеріалу, оскільки вона не обов'язково повинна бути непроникною для кисню або може бути лише меншою мірою проникною Однак, також, коли стінка контейнера має непроникну для кисню конструкцію, забезпечують все ж кращий захист напою, розташованого в посудині для вміщення напою Якщо це необхідно, контейнер може мати розбірну конструкцію, що допускає заміну мішка або пляшки 544, як в описаному вище прикладі здійснення винаходу, що має мембрану, як показано на фіг 5 запобіжний герметизуючий засіб 545 у формі плівки Цей запобіжний герметизуючий засіб продовжується горизонтально, паралельно двом фланцям Вище запобіжного герметизуючого засобу 545 циліндрична поздовжня стінка 556 продовжена циліндричною поздовжньою стінкою 556а, з'єднаною її верхнім кінцем 560 з гнучкою мембраною 562, що має кільцеву конфігурацію і ЗОВНІШНІЙ у поздовжньому напрямку кінець якої прикріплений на верхньому КІНЦІ горловини 541 У центрі мембрани 562 крізь неї проходить сполучна частина 595 у формі коліна, що порівнянна з першою сполучною частиною 95, показаною, наприклад, на фіг 1 3 цією сполучною частиною з'єднаний сполучний шланг 599 для з'єднання з розливальним засобом, описаним вище Сполучна частина 595 нерухомо прикріплена до первинної кришки 547, яка закріплена на горловині 541 за допомогою поздовжньої виступаючої кромки під ребром 549 Первинна кришка 547 містить закриту верхню поверхню 564, яка проходить над пружною мембраною 562 Над циліндричною стінкою 556 сполучного рукава 552 верхня поверхня 564 вигнута вверх, в результаті чого залишається порожній простір між мембраною 562 і нижньою стороною верхньої поверхні 564, коли сполучний рукав знаходиться у його нижчому положенні Кінець сполучної частини 595, обернений до мембрани 545, загострений У прикладі здійснення винаходу, схематично показаному на фіг 6, середовище під тиском при використанні може подаватись крізь отвори 522 у внутрішній простір контейнера для напою між мішком 544 і поздовжньою стінкою 535 Це дозволяє стискувати пакет з одночасним витисненням розташованого в ньому напою Оскільки отвори 522 розташовані поблизу заплечика, контейнер 503 для напою може мати будьяку необхідну довжину, що дозволяє укладати його у видачний пристрій 501 Пристрій за фіг 6 може використовуватись так За допомогою насоса 517 середовище під тиском подається через камеру 520 підвищеного тиску у простір 511 підвищеного тиску між мішком 544 і стінкою 535 контейнера 503, що викликає створення тиску в мішку 544 ВІДПОВІДНО, сполучний рукав 552 витискається назовні вверх серед іншого тиском, що діє на фланець 558 Це спричинює переміщення пружної мембрани вверх, до нижньої сторони верхньої поверхні 564, при цьому гострий кінець сполучної частини 595 примусово проходить крізь плівку 545, таким чином утворюючи вільний прохід по лінії 599 у внутрішній простір пакета 544 Мембрана 562 і первинна кришка 547, зокрема її верхня поверхня 564, забезпечують непроникне для повітря і рідини ущільнення горловини 541 Такий приклад виконання пристрою ВІДПОВІДНО ДО винаходу особливо простий і практичний у використанні Це означає, що з одним і тим самим видачним пристроєм можуть використовуватися контейнери для напою, що мають різні розміри При використанні в камері 520 підвищеного тиску створюється надлишковий тиск, за допомогою чого верхній виступ 516 і нижній виступ 518 будуть зміщатися і притискатися більш щільно до вертикальної частини 500 стінки контейнера для напою таким чином, що одержують навіть краще ущільнення, хоча в цьому випадку деформації одержують у більш простий спосіб У прикладі здійснення винаходу, показаному на фіг 6, циліндрична горловина 541 з'єднана з верхнім кінцем заплечи-ка 539 У горловині 541 з можливістю ковзання розміщений сполучний рукав 552, хід якого вниз обмежений краєм 551 з ребром, що відступає всередину поблизу нижньої сторони горловини 541 і в яке упирається перший фланець 558 сполучного рукава На деякій відстані нижче першого фланця 558 на сполучному рукаві 552 розташований другий фланець 554, на котрому герметично закріплений мішок 544 Перший фланець 558 і другий фланець 554 відступають під прямим кутом до циліндричної стінки 556, що обмежує видачний отвір мішка 544 На цій циліндричній СТІНЦІ 556 розташований Фіг 7 зображує ще один варіант виконання принаймні верхньої частини контейнера 603 для напою ВІДПОВІДНО до винаходу, розташованого у виданому пристрої 6 0 1 , типу, показаного на фіг 1 Що стосується видачного пристрою 601 до контейнера 603 для напою, схематично показані тільки ті частини, які стосуються справи і потрібні для належного розуміння цього прикладу втілення винаходу Інші частини вже були докладно описані У прикладі здійснення винаходу, показаному на фіг 7, конструкція насаджуваної частини 665 складається з двох елементів, причому перша, центральна частина 666, нерухомо з'єднана з контейнером для напою, тоді як друга, кільцева частина 668, розташована так, що вона при використанні примикає до стінки 609 видачного пристрою 601, може встановлюватися вільно або, ЗО 29 57806 наприклад, шарнірно з'єднуватися з видач-ним багаторазового використання шляхом належного пристроєм і може закриватися поверх контейнера вибору матеріалів і конструкції В результаті, сили, для напою Поблизу видачного отвору перша що виникають, можуть сприйматися і центральна частина 666 з'єднана з контейнером передаватися ще краще Крім того, такий приклад 603 для напою, що має форму пляшки, одним з здійснення винаходу має переваги з точки зору описаних вище способів, наприклад шляхом охорони навколишнього середовища, коли використання первинної і вторинної кришок контейнер для напою є цілком або частково Вздовж зовнішнього поздовжнього краю перша одноразового типу частина 666 містить поздовжній край 670, що Контейнер 3, 203, 403, 503, 603, 701, 801, 901 продовжується вниз, при цьому від його нижньої для напою, що відповідає цьому винаходу, має кромки відступає вниз і відхиляється назовні перевагу, яка полягає в тому, що розливальні другий поздовжній край 672 Кільцева друга засоби можуть поставлятися разом з контейнером частина 668 забезпечена вздовж його для напою і можуть також вилучатися разом з ним внутрішнього поздовжнього краю ущільнювальною Це означає, що при використанні напій, що ділянкою 674, яка може з ущільненням примикати надходить з контейнера для напою, не входить у до поздовжніх країв 670 та 672 Від ділянки 674 контакт з будь-якими частинами видачного похила поверхня 676 відступає назовні і вниз до пристрою 1, окрім зазначеного розливального другої ущільнювальної ділянки 678, яка виступає засобу Таким чином, забруднення видачного назовні від зовнішнього поздовжнього краю другої пристрою запобігається простим способом так, що частини 668 і може примикати до внутрішньої при заміні контейнера для напою операції мийки сторони поздовжньої стінки 609 ви-дачного можуть виключатися Це приємно для користувача пристрою 601 За допомогою замикаючого засобу, і, крім того, більш прийнятне з точки зору захисту не показаного на фіг 7, але показаного на фіг1, навколишнього середовища, оскільки усувається насаджувана частина 665 може утримуватися на необхідність використання миючих засобів Крім видачному пристрої 601, завдяки зачепленню з того, це усуває проблеми спотворення смаку, верхньою стороною другої частини 668 викликані заміною контейнера для напою, коли вміст контейнера, що вилучається, відрізнявся від На центральній частині 666 поверх виливного вмісту нового встановлюваного контейнера Інша засобу прикріплена зовнішня кришка 716 за перевага цього полягає в тому, що завжди існує допомогою пружних виступів 680, які з'єднані з безпосередній зв'язок між елементом у вигляді першою частиною 666 і входять в отвори в щитка і вмістом контейнера для напою, при цьому ЗОВНІШНІЙ кришці При установці другої частини користувачу завжди ясно, який тип напою буде 668 насаджуваної частини 665, вона ковзає по видаватися з видачного пристрою Таким чином, ЗОВНІШНІЙ кришці 716, при цьому пружні виступи помилки легко запобігаються Звичайно, принаймні 680 віджимаються всередину пружним краєм 682 частина розливального засобу може бути на другій частині 668, звільнюючи зовнішню придатною для повторного використання кришку 716 Перевага, одержувана таким чином, полягає втому, що контейнер 603 для напою може Фіг 8 зображує в перерізі контейнер 701, що знаходитися в зачепленні з зовнішньою кришкою відповідає даному винаходу Контейнер 701 має 716 при його приміщенні у видачний пристрій 601 форму циліндра і містить корпус 702 контейнера, без ризику його відділення При цьому він утворений циліндричною поздовжньою стінкою утримується пружними виступами 680 Це 703, дном 704 і частиною, що звужується, 705 забезпечує легке маніпулювання контейнером 603 Корпус 702 контейнера по суті є непроникним для при його установці Крім того, розливальні засоби, газу і рідини за винятком сполучного отвору 706, які зокрема протикають засіб, захищені від про який йтиметься нижче, розташованого на дні передчасного спрацьовування, оскільки при 704, і видачного отвору 707 в заплечику 705 установці вони залишаються захищеними Між ДНОМ 704 і заплечиком 705 до стінки 703 зовнішньою кришкою 716 Зовнішня кришка 716 не прикріплена мембрана 708, яка відокремлює може бути вилучена, аж доки контейнер 603 для сполучний отвір 706 від видачного отвору 707 У и напою не буде закріплений у видачному пристрої вихідному стані, наприклад перед приміщенням її за допомогою другої частини 668 насаджуваної в контейнер 701, мембрана 708 більш прийнятне є частини 665 і замикаючих засобів, 717, і після її круглою і має діаметр, більший, ніж діаметр стінки зняття сполучний засіб може бути розташований 703 Мембрана 708 поділяє контейнер на донний як описано вище, і кришку видачного пристрою 601 ВІДСІК 709, який далі називатимемо камерою 709 може бути закрито Це легко забезпечує гігієнічне і підвищеного тиску, і верхній ВІДСІК 710, який далі безпечне розташування контейнера для напою будемо називати посудиною 710 для вміщення Кріпильні засоби для зовнішньої кришки на напою контейнері для напою показані лише схематично і У стані, показаному на фіг 8, посудина 710 звичайно можуть мати будь-яку іншу придатну для вміщення напою максимально заповнена конструкцію Двоелементна конструкція напоєм, призначеним для видачі, в результаті чого установочної частини 665 має перевагу, яка мембрана притиснута до частини стінки 703, що полягає в тому, що перша частина 666, яка продовжується нижче неї, і до дна 704 над залишається з'єднаною з контейнером для напою, сполучним отвором 706 У цьому стані мембрана може мати відносно просту, легку і недорогу 708 більш прийнятне примикає, по суті без натягу конструкцію і може вилучатись разом з або будучи злегка еластичне натягнутою, до контейнером для напою, тоді як друга частина 668 внутрішньої поверхні контейнера 701 може бути зроблена придатною для На його верхній стороні контейнер 701 містить 31 закриваючий засіб 711 у формі відносно великого ковпака, який у показаному прикладі здійснення винаходу накриває весь заплечик 705 Ковпак 711 має верхню поверхню 719 і кільцевий фартух 712 Поблизу його вільної поздовжньої кромки фартух 712 має кільцеву канавку 713, яка відкрита всередину й у яку входить з належною посадкою кільцеве ребро 714 контейнера 701 Це кільцеве ребро 714 сформоване, наприклад, частиною стінки, яка зміщена назовні на деякій відстані нижче частини, що звужується, 705 Ребро 714 більш прийнятне має таку конфігурацію, що ковпак 711 не може бути вилучений з контейнера 701 без ушкодження ковпака 711 і/або ребра 714 Для цього ребро 714 може, наприклад, забезпечуватись відносно гострою частиною 715 ребра, яка при вертикальному русі ковпака 711 врізається в канавку 713 Фактично, ребро 714, звичайно, може також виконуватись на ковпаку 711, і канавка 713 може виконуватись у СТІНЦІ контейнера 7 0 1 , хоча ребро 714 може також виготовлятись окремо і встановлюватися на контейнері 701 або ковпаку 711 Крім того, звичайно, також можна нерухомо з'єднати ковпак 711 з контейнером 701 за допомогою склеювання або подібних технічних прийомів, також коли ковпак 711 має менший діаметр, ніж контейнер 701, або конфігурацію, що відрізняється від нього Важливо, однак не необхідно, щоб ковпак 711 не міг зніматись з контейнера 701 і, можливо, приміщений на нього зворотно нерозпізнаним способом так, щоб простір усередині ковпака 711 був і залишався закритим від навколишнього середовища, доки він не буде реально використовуватися, про що буде викладено нижче Гнучкий виливний шланг 717 має його перший кінець, з'єднаний з видачним отвором 707, і протилежний кінець, забезпечений сполучним засобом 718 для з'єднання цього кінця з випускним засобом, що його буде докладніше показано нижче Ковпак 711 має верхню поверхню 719, яка має отвір 720, у якому за допомогою ряду запобіжних виступів 721 (фіг 11) установлена закриваюча частина 722, яка закриває отвір 720 і яка може відкриватись Виливний шланг 717 змонтований на стороні закриваючої частини 722, оберненій до внутрішнього простору 716 частиною, яка примикає до сполучного засобу 718 При видаленні закриваючої частини 722 з отвору 720 шляхом руйнування запобіжних виступів 7 2 1 , виливний шланг 717 принаймні частково може бути витягнутий з ковпака 711 таким чином, що сполучний засіб може приєднуватися до випускного засобу Фактично, шланг 717 може також розташовуватися усередині ковпака 11 вільно від закриваючої частини 722, при цьому він може захоплюватися через отвір 720 після видалення закриваючої частини 722 Можливі численні такі варіанти, також як і варіанти розташування отвору 720 у ковпаку 711 Завдяки з'єднанню закриваючої частини 722 з виливним шлангом 717 поблизу сполучного засобу 718, закриваюча частина, 722 буде завжди видимою на випускному засобі На закриваючій частині 722 може розташовуватись корисна інформація, 57806 32 наприклад, позначення вмісту контейнера, марка і реклама, що завжди залишається видимою при використанні розливального пристрою Оскільки перед використанням закриваюча частина 722 закриває отвір 20 повністю, при цьому виливні засоби 77, 717, 718 заключен! під ковпак 711, несумлінним маніпуляціям з вмістом контейнера і/або з виливними засобами можна легко запобігти Контейнер, що відповідає фіг 8, може використовуватися в такий спосіб Контейнер 701 з'єднується його дном 704 з джерелом 724 тиску (фіг 10), наприклад при його приміщенні в приймаючу частину 725, при цьому ЛІНІЯ 726 підвищеного тиску автоматично приєднується до сполучного отвору 706 у дні 704 Для цього сполучний отвір може бути трохи підняте від поверхні дна 704 для створення виїмки 727 у дні 704 У конструкцію сполучного отвору 706 включені зворотний клапан або подібний клапанний засіб, що автоматично відчиняється або закривається при приєднанні або від'єднанні, ВІДПОВІДНО, лінії підвищеного тиску Це запобігає витіканню газу або рідини з камери підвищеного тиску, коли контейнер від'єднують Подібним чином, таким же засобом може забезпечуватись ЛІНІЯ підвищеного тиску Контейнер закріплений на приймаючій частині 725 або в ній, наприклад, затискним засобом або нарізним з'єднанням 728 з стінкою контейнера 701 На фіг 10 показане нарізне з'єднання 728, виконане поблизу окружності дна контейнера так, що тільки контейнери, які мають ВІДПОВІДНИЙ переріз, можуть встановлюватися в донну частину 725 На ф і г Ю А показане нарізне з'єднання 728, виконане навколо кінця сполучної лінії 726 у виїмці 727 Це означає, що нарізне з'єднання 728 має відносно малий переріз, при цьому сили, що прикладаються при такому з'єднанні, будуть відносно малими Крім того, у такий спосіб досягається перевага, яка полягає в тому, що до одного і того самого пристрою у той самий спосіб можуть приєднуватися контейнери, які мають різні діаметри Звичайно, можуть вибиратись ІНШІ сполучні засоби, наприклад штиковий затвор або швидкодіюче з'єднання чи подібний сполучний засіб, відомий фахівцю в цій галузі техніки Коли контейнер 1 з'єднаний з джерелом тиску 724, закриваюча частина 722 може відкриватись, і гнучкий шланг 717 може бути частково витягнутий з простору 713 у положення поза ковпаком 711 Сполучний засіб 718 потім може з'єднуватися з придатним краном випускного засобу Для запобігання можливого витікання напою з контейнера вже перед тим, як сполучні засоби з'єднані з випускним засобом, застосовано замикаючий засіб Цей замикаючий засіб може бути включено у сполучний засіб 18 або, при необхідності, у шланг 717 і може автоматично розблоковуватись, коли шланг під'єднаний або коли тиск у контейнері збільшується, однак все ж є більш прийнятним, щоб замикаючий засіб включався в конструкцію поблизу виданого отвору або в ньому Цей видачний отвір може виконуватись, наприклад, як показано на фіг9А, і цей приклад здійснення винаходу додатково буде 34 33 57806 описано нижче Коли закриваючий засіб 722 Коли використовують рідину під тиском, це є відірвано, замикаючий засіб може бути доступним особливо прийнятним через вагу такого через отвір 720 Цей замикаючий засіб може середовища-носія тиску Це дозволить мембрані відігнуто вниз, при цьому звільняється виливний знову повернутися у вихідне положення Крім того, прохід У цьому положенні замикаючий засіб 731 це дозволяє повторно використовувати те ж може бути зафіксовано, наприклад, шляхом середовище-носій тиску з наступним контейнером невеликого повороту або деформації Також може Мембрана 708 більш прийнятно прикріплена використовуватися такий замикаючий засіб, що до стінки на відстані А від заплечика 705, що трохи пускається в дію видаленням закриваючої частини більша, ніж відстань В між кромкою мембрани 708 722 Можливі численні його варіанти Придатні і дном 704 У положенні, показаному на фіг 10, замикаючі засоби, також ВІДОМІ З попереднього коли посудина 710 для вміщення напою майже рівня техніки Шланг 717 придатним способом порожня, мембрана 708 більш прийнятне трохи з'єднується з краном 730 випускного засобу, для еластичне розтягнута Таким чином, це гарантує, чого сполучні засоби 718 мають конструкцію, що в такому положенні мембрана буде цілком наприклад, швидкоз'єднуваних засобів, здатних натягнута, за допомогою чого відвертаються взаємодіяти з швидкоз'єднуваними засобами вмикання напою між мембраною 708 і крана 730 внутрішньою стороною посудини 710 зберігання В якості джерела тиску можуть Мембрана може робитися у формі по суті застосовуватися різні типи газів або рідин плоского диска з гуми або пластмаси чи подібного Наприклад, газ може подаватися під тиском з матеріалу з постійним перерізом У більш контейнера або з магістральної мережі прийнятному прикладі здійснення винаходу підвищеного тиску, або газ чи рідина можуть мембрана може мати товщину, яка трохи подаватися за допомогою насоса 729, як показано збільшується в напрямку всередину так, що при на фіг 9 розтягу мембрани деформації будуть поширюватися всередину ззовні Таким чином, При подачі середовища під тиском у камеру можливому виникненню випадків запирання напою 709 підвищеного тиску мембрана 708 зміщається, запобігають навіть більш ефективно Крім того, на принаймні частково, у напрямку видачного отвору мембрані можуть застосовуватися ребра і/або 707, шляхом чого зменшується об'єм посудини 710 канавки 732, наприклад такі як радіальні канавки, для вміщення напою У результаті напій, що показані на фіг 13 Це ребро і/або канавки 732 знаходиться в посудині 710 зберігання (напою), запобігають прилипанню мембрани до стінки піддається впливу тиску ВІДПОВІДНО, КОЛИ контейнера, а також запобігають запиранню замикаючийзасіб 731 відкрито, напій витискається напою з контейнера 701 у виливний шланг 717 Потім, при відкриванні крана напій може видаватися з Фіг 12 зображує альтернативний приклад контейнера Напій, що знаходиться у посудині 710 виконання пристрою, що відповідає винаходу, з для вміщення напою, може підтримуватися під контейнером 701, цілком включеним до видачного необхідним тиском шляхом подачі середовищапристрою Для цього видачний пристрій містить носія тиску в камеру підвищеного тиску, при цьому приймаючу коробчасту частину 740 і кришку 741, відбувається подальший зсув мембрани 708 яка, наприклад, шарнірно з'єднана з приймаючою Таким чином, вся посудина 710 для вміщення частиною 740 і може притискатися до неї за напою може спорожнятись шляхом дії на неї допомогою затискного засобу 742 Приймаюча тиском мембрани, доки мембрана не примкне до частина 740 має циліндричний внутрішній простір, внутрішньої поверхні верхньої частини стінки 703 і діаметр якого приблизно відповідає частині заплечика 705, накриваючи видачний отвір 707 контейнера 701, що простирається нижче ковпака (фіг 10) У цьому стані об'єм камери 709 711 Вздовж верхньої кромки приймаюча частина підвищеного тиску максимальний, і об'єм посудини 740 має першу кільцеву приймаючу канавку 742 (на фіг 12 показана зліва), що розташована на 710 для вміщення напою мінімальний внутрішній стороні і має конфігурацію, яка Оскільки ТИСК у відсіку 710 зберігання відповідає конфігурації вільного поздовжнього створюється зсувом мембрани 708 середовищем краю 743 фартуха 712 ковпака 711 Цей вільний під тиском, що знаходиться в камері 709 поздовжній край 743 опуклий на ЗОВНІШНІЙ стороні підвищеного тиску, запобігається контакт в результаті виконання канавки 714 на внутрішній середовища під тиском з напоєм ВІДПОВІДНО, стороні Коли контейнер 701 приміщений у запобігається псування напою цим середовищем приймаючу частину 740, опуклість 744 Зокрема, це особливо важливо у випадку з знаходиться в принаймні непроникній для рідини газованими напоями, наприклад у випадку з ущільненій взаємодії з першою приймаючою пивом, коли газ використовується в якості канавкою 742 Ковпак 741 має внутрішню середовища-носія тиску У результаті, вміст конфігурацію, що дає принаймні достатній простір вуглекислого газу в пиві не підпадає під вплив для розміщення кришки 711, і він забезпечений середовища-носія тиску Крім того, не вздовж його сторони, оберненої при використанні відбувається розбавлення, якщо в якості у бік приймаючої частини, другою приймаючою середовища-носія тиску використовують рідину, канавкою 745, яка може щільно з'єднуватися з зокрема воду верхньою стороною опуклості 744 кришки 711 Якщо необхідно, коли посудина 710 для Таким чином, контейнер 701 може приміщуватись вміщення напою в такий спосіб цілком спорожнена у видачний пристрій з належним ущільненням, при (фіг 10) , тиск у камері може знову скидатись, цьому між частиною контейнера 701, що наприклад шляхом реверсування роботи насоса 35 продовжується нижче кришки 7 1 1 , і навколишньою приймаючою частиною 740 формується замкнутий простір До нижньої сторони приймаючої частини 740 примикає трубопровід 747 подачі середовищаносія тиску, відкритий у простір між контейнером 701 і приймаючою частиною 740, більш прийнятне поблизу сполучного отвору 706 контейнера 701 Коли вводять середовище-носій тиску, він подається в камеру 709 підвищеного тиску, при цьому спрямований назовні тиск діє на стінку 703 контейнера Оскільки ЦЯ частина заключена в приймаючу частину 740, вона може бути порівняно тонкою При цьому приймаюча частина 740 при використанні буде забезпечувати достатню підтримку стінки 703 для запобігання її ушкодженню У ковпаку 741 виконаний отвір 746, через який перед закриванням ковпака 741 або, можливо, після закривання може пропускатись виливний шланг 717 таким чином, що сполучний засіб 718 може бути доступним ззовні У прикладі здійснення винаходу, показаному на фіг 12, на ковпаку 741 розташований кран випускного засобу 730, забезпечений сполучним засобом 748, що з'єднується з сполучним засобом 716 У показаному прикладі випускний засіб 730 є краном перетискного типу, що використовується з шлангами Кран 730 містить рукоятку 748, з'єднану шарніром 749 з кронштейном 750, що відступає від ковпака 741 Під кутом до горизонталі, на стороні, оберненій до ковпака 7 4 1 , від шарніра відступає натискний важіль 751, нерухомо з'єднаний з рукояткою 748 Поперек поздовжнього напрямку натискного важеля 751 і кронштейну 750, на вільному КІНЦІ натискного важеля 750 розташований натискний ролик 752 При цьому, при повороті рукоятки 748 натискний ролик 752 переміщається відносно кронштейну 750 На вільному КІНЦІ кронштейну 750 розташована вигнута розливальна трубка 753, що містить на и КІНЦІ, який змонтований на кронштейні 750 і який розташований на стороні відносно шарніра 749, віддаленій від ковпака 741, спряжувальний сполучний засіб 754 Після установки контейнера 701 у розливальний пристрій Т розливальний шланг 717 пропускають крізь ковпак 741 і приміщують під натискний ролик 752 на кронштейн 750, при цьому сполучний засіб 716 з'єднують з спряжувальним сполучним засобом 754 Якщо рукоятка 748 переміщається в приблизно вертикальне положення, шланг перекривається натисканням натискного ролика 752, якщо рукоятка переміщається в приблизно горизонтальне положення, шланг звільняється і напій може витискатися з контейнера через шланг 717 і виливну трубку 753, наприклад у склянку, утримувану під виливною трубкою Цей кран описаний як приклад і особливо недорогий та простий у виробництві й використанні Звичайно, можуть також використовуватися будь-які ІНШІ типи кранів, наприклад існуючі крани Може застосовуватися засіб вимірювання тиску, що регулює подачу середовища-носія тиску в камеру підвищеного тиску на основі попередньо встановленого бажаного тиску розливу, залежно від тиску, наприклад у виливному шлангу 717 або 57806 36 посудині 710 зберігання Кришка 7 1 1 , більш прийнятно, має плоску верхню сторону 719 Це надає перевагу, яка полягає в тому, що контейнер може розташовуватися на кришці 711 так, що нижня сторона контейнера необов'язково повинна бути плоскою і, крім того, може мати таку конструкцію, що вона може підтримувати контейнер принаймні в заповненому стані Таким чином, нижня сторона контейнера може мати, наприклад, подвійний вигин, що може надавати перевагу з точки зору МІЦНОСТІ та деформації Оскільки кришка 711 закриває заплечик 705, цей заплечик 705 може також мати довільну, неплоску конфігурацію, наприклад з подвійним вигином Крім того, у такий спосіб можна отримати особливо розпізнаваний ЗОВНІШНІЙ вигляд Однак, у випадку з відносно великими контейнерами, наприклад бочонками ємністю 10, 25 або 50 літрів, контейнер більш прийнятне має таку конструкцію, що він може встановлюватися саме на нижній стороні Для таких бочонків звичайно більш прийнятним є вільне розташування контейнера 701 для його приміщення у видачний пристрій, як показано на фіг 12 Крім того, для таких відносно великих бочонків більш прийня-тно використовується інший тип кришки, який не охоплює усю верхню сторону контейнера Для таких бочонків можуть використовуватися, наприклад, такі з'єднання, які використовуються з звичайними пивними бочонками, котрі, однак, як відомо на практиці, мають лише сполучну ЛІНІЮ, хоча фактично також може застосовуватися обвідна ЛІНІЯ Д Л Я одержання лінії подачі середовища-носія тиску від точки, що примикає у верхній стороні бочонка, до з'єднання камери підвищеного тиску, що дозволяє використовувати и з існуючими розливальними установками Крім того, може використовуватися кришка, яка, наприклад, закриває тільки видачний отвір 707 і виконує відомим способом функцію запобіжного запечатувального засобу або не призначається для виконання функції запобіжного запечатувального засобу Якщо потрібно, кришку також може бути виключено з конструкції Можливі численні її варіації Фіг 9А схематично зображує деталь замикаючого засобу 731 Цей замикаючий засіб 731 містить поршень 760, що має запірну пластину 761, яка у закритому положенні щільно примикає до роздавального отвору 707 з нижньої сторони Від запірної пластини 761 відступає шток 762, який проходить через видачний отвір 707 у простір 716 Шток 762 має одноманітний переріз і виступ 763 на обидві його сторонах У видачному отворі 707 розташовані дві канавки 764, здатні приймати виступи 763 так, що запірна пластина 761 закриває видачний отвір 707 Запірна пластина 761 утримується в цьому положенні пружиною 765 Якщо потрібно розкрити контейнер, шток 762 відтискають вниз, у напрямку дна 704 і потім повертають так, що виступи 763 зміщаються відносно канавок 764 у положення, показане на фіг 9А переривчастими ЛІНІЯМИ При цьому утворюється щілина 766 вздовж запірної пластини 761, через яку напій може протікати з посудини 38 37 57806 710 для вміщення напою в напрямку виливного заповнюватися поперемінне таким чином, що у шланга 717 У цьому положенні поршень 760 кожному випадку протилежний ВІДСІК відпускають, при цьому виступи 763 спорожняється зсувом мембрани ВІДПОВІДНО, притискаються пружиною 765 до заплечику забруднення з контейнера вилучаються і частини 705, що йде після канавок 764 Оскільки мембрана також промивається Ушкодження замикаючий засіб 731 звичайно закритий кришкою мембрани можуть легко виявлятися за 711, не існує небезпеки ненавмисного відкривання виникаючою втратою тиску і спільним витіканням щілини 766 середовища-носія і промивального середовища Звичайно, заповнення напоєм відсіку для У альтернативному прикладі здійснення вміщення напою може здійснюватися через винаходу, показаному на фіг 9В, кришка 711 роздавальний отвір з'єднана з контейнером 701 внутрішньою гвинтовою нарізкою всередині виступу 767, що Фіг 9С зображує альтернативний приклад відступає від верхньої поверхні 719, і зовнішньою виконання контейнера, що відповідає винаходу, в гвинтовою нарізкою на горловині 768 навколо якому контейнер 701 у формі циліндра видачного отвору 707, при цьому канавку 713 складається з корпуса 702 контейнера, при цьому зроблено так, що вона допускає невелике на верхній кромці циліндричної поздовжньої стінки вертикальне переміщення кришки 711 відносно 703 розташований заплечик 705 у формі кришки і контейнера, причому дві гвинтові нарізки не прикріплений поверх цієї верхньої поздовжньої можуть роз'єднатися і завжди з ущільненням кромки, наприклад відомою операцією загинання з'єднані одна з одною Поблизу верхньої сторони фланців Між заплечиком 705 у формі кришки і виступу гнучкий шланг 717 з'єднаний з його поздовжньою стінкою 703 закріплена в загнутій внутрішнім простором Коли кришка 701 цілком кромці верхня стінка мембрани 708 Мембрана 708 нагвинчена і знаходиться в нижньому положенні, може бути виконана, наприклад, з відносно тонкої як показано переривчастими ЛІНІЯМИ на ЛІВІЙ фольги і простирається вздовж усієї внутрішньої стороні фіг9В, шланг 717 перекритий горловиною стінки корпуса 702 контейнера Такий приклад 768 Коли кришку 711 згвинчено у верхнє здійснення винаходу особливо придатний як положення, в якому канавка 713 зштовхується з посудина, що використовується тільки один раз, ребром 714, як показано суцільними ЛІНІЯМИ на хоча його повторне використання, звичайно, також фіг 9В, сполучний шланг 717, що знаходиться над можливе Для виготовлення посудини, яка горловиною 768, входить у відкрите сполучення з відповідає фіг 9С можуть застосовуватися такі видачним отвором 707 і напій може видаватися ВІДОМІ технічні прийоми, як глибока або тонка При необхідності, вздовж вільної нижньої кромки витяжка, пресування і загинання фланців фартуха 712 може бути утворена кромка, яка Фіг 14 зображує альтернативний приклад розривається коли кришку 711 згвинчують вверх, і виконання контейнера 801, що відповідає діє як додатковий герметизуючий засіб винаходу, в якому ВІДПОВІДНІ частини мають ВІДПОВІДНІ посилальні номери Контейнер 801 У зображених на кресленнях прикладах містить закриту стінку 803 та дно 804, при цьому здійснення винаходу схематично показано, що всередині стінки розташований поршень 808, мембрана 708 прикріплена до внутрішньої сторони паралельний поверхні дна 804, причому поршень стінки 703 контейнера Для цього мембрана може, має поздовжню стінку, яка з ущільненням, але з наприклад, приклеюватися або фіксуватися за можливістю руху, примикає до внутрішньої допомогою притискного кільця чи подібного сторони поздовжньої стінки 803 Цей поршень 808 засобу У прикладі здійснення винаходу, який не відокремлює нижню посудину 809 від примикаючої показано, контейнер складається з двох половин, до неї зверху посудини 810 для вміщення напою які можуть, наприклад, монтуватися одна на одній Крізь отвір 806 у дні 804 контейнера 801 проходить за допомогою затискного з'єднання, гвинтової ходовий гвинт 830, який упирається першим нарізки, клею або зварювання Між двома кінцем у донну сторону поршня 808, тоді як половинами може застосовуватися пристосування, протилежний, другий кінець виходить з контейнера в якому може бути затиснута мембрана Для 801 назовні і може обертатися в напрямках, цього, наприклад, затискне кільце може показаних стрілкою R, за допомогою придатних прикріплюватися до однієї з половин контейнера для цього засобів, наприклад електричного перед з'єднанням двох половин, і до цього двигуна У дні 804 розташована муфта 831, здатна затискного кільця кріпиться мембрана Такий взаємодіяти з ходовим гвинтом 830 приклад здійснення винаходу має перевагу, яка полягає в тому, що мембрана може легко При обертанні ходового гвинта 830 у муфті закріплюватися у фіксованому положенні, при 831 відбувається вертикальний рух поршня 808 у цьому, крім того, мембрана залишається напрямку стрілки R, в результаті чого ємність 809 доступною для перевірки, ремонту і заміни, збільшується і ємність 810 зменшується, і навпаки принаймні коли половини контейнера з'єднуються Його першим кінцем ходовий гвинт 830 з'єднаний з з можливістю роз'єднання поршнем так, що ходовий гвинт може обертатися навколо його поздовжньої осі і відносно поршня Контейнер 701 ВІДПОВІДНО до винаходу може 808, тоді як поршень не може рухатися в осьовому піддаватися мийці і заповненню звичайним напрямку відносно ходового гвинта 830 Таким способом Для мийки контейнер може з'єднуватися чином, створюється безпосередній зв'язок між сполучним отвором, наприклад, з джерелом тиску, рухами ходового гвинта 830 і поршня 808 наприклад, з трубопроводом подачі води, тоді як з роздавальним отвором може з'єднуватися Фіг 15 схематично демонструє ІНШІЙ промивальна ЛІНІЯ Два компоненти можуть альтернативний приклад виконання пристрою 39 57806 ВІДПОВІДНО до винаходу, зокрема особливо придатний для використання, наприклад в готелях, ресторанах, барах тощо, у яких витрата напою, що видається за одиницю часу, відносно обмежена, при цьому зазначений напій повинен охолоджуватися ВІДПОВІДНІ частини знову мають порівнянні посилальні номери, перед який стоїть цифра 9 У цьому прикладі сполучний засіб 918 виливного шланга 917 з'єднаний з так званим вбудованим у ЛІНІЮ охолоджувачем 980, наприклад проточним теплообмінником 981, який сполучається з охолодним засобом 982 На стороні, віддаленій від сполучного засобу 918, сполучний трубопровід 983 з'єднується з проточним охолодним засобом 980, причому ця додаткова сполучна ЛІНІЯ 983 з'єднана з випускним засобом 930, наприклад типу, відомого в готельній справі і сфері громадського харчування Способом, описаним вище, джерело тиску з'єднане за допомогою насоса 929 з посудиною підвищеного тиску контейнера 901 Напій, що видається з контейнера 901, проходить через проточний охолоджувач 980 і доводиться до належної температури або підтримується при ній За допомогою проточного охолодного засобу 980 температура напою, зокрема пива, може доводитися, наприклад, до температури, що лежить між 5°С і 9°С, зокрема від б°С до 7°С, або підтримуватися при цій температурі так, щоб у випадку з контейнером, що нагрівся, і відносно довгими ЛІНІЯМИ 917 і 983, напій міг видаватися при оптимальній температурі Суворе регулювання температури напою, зокрема в трубопроводах 917 і 983, особливо важливе з ГІГІЄНІЧНОЇ точки зору Якщо контейнер 901 приміщений в охолоджувач з відносно високою температурою, напій може, проте, видаватися безпосередньо і з належною температурою пристроєм, що відповідає фіг 15, хоча по закінченні часу, коли напій у контейнері 901 доводиться до потрібної температури, проточний охолодний засіб 980 може вимикатись або, якщо необхідно, може продовжувати використовуватися, що особливо прийнятне, коли виливні трубопроводи 917, 983 відносно довгі Звичайно, також може використовуватися більша КІЛЬКІСТЬ охолодних засобів 980 або можуть використовуватися ІНШІ ОХОЛОДНІ засоби Проточний охолодний засіб 980 може мати таку конструкцію, що напій, який видається, буде безпосередньо контактувати з нерухомими частинами охолодного засобу 980, але може також мати таку конструкцію, що, наприклад, виливний шланг 917 буде проходити через нього і буде відбуватися непрямий теплообмін Ефективність охолодження таким останнім засобом буде трохи нижчою, однак з точки зору ГІГІЄНИ В такий спосіб досягається перевага Оскільки використання пристрою, що відповідає цьому винаходу, передбачає поділ напою, що видається, зокрема пива, і середовищаносія тиску, можна використовувати, без складного регулювання тиску в контейнері і швидкості потоку напою при його видачі, комбінацію з охолоджувача, в який приміщують контейнер, і проточного охолоджувача Доки тиск у камері 40 підвищеного тиску підтримується більшим, ніж урівноважений тиск у пиві у всьому діапазоні температур для напою, що міститься в контейнері (наприклад, між 5°С і 30°С) і підтримується постійним, проточний охолоджувач 980 може легко бути сконструйованим таким чином, що можна одержати постійну швидкість потоку напою незалежно від температури в упаковці Регулювання швидкості потоку за допомогою конструкції охолодної спіралі проточного охолоджувача 980 надає перевагу, яка полягає в тому, що додавання опорів для напою в лінії або в крані може виключатися Такі опори важко мити і, отже, вони утворюють джерело інфекцій для напою Оскільки з'єднанням для проходження напою в кран є одностороннє з'єднання, проникнення цим шляхом шкідливих бактерій або повітря в напій, що знаходиться в упаковці, може легко відвертатися, на відміну від звичайних з'єднань, у яких використовується двостороннє з'єднання, за допомогою чого бактерії і повітря закачуються безпосередньо з розливальної голівки в упаковку, коли розливальна голівка під'єднана Коли весь пристрій охолоджується, будь-які бактерії, що можуть знаходитися в лінії, будуть розмножуватися повільно, якщо вони взагалі є У результаті, термін зберігання упаковки може бути збільшений, наприклад до 3-6 тижнів, при цьому, крім того, видачний пристрій вимагає менш частого очищення, наприклад 2-4 рази на рік ВІДОМІ балони з СОг більше не потрібні для пристрою ВІДПОВІДНО до винаходу, хоча СОг, звичайно, може використовуватися в якості середови-ща-носія тиску, незважаючи нате, що це не є більш прийнятним Фіг 16 зображує ще один альтернативний приклад виконання пристрою, що відповідає винаходу, який містить контейнер 901, що вставляється в приймаючу коробчасту частину 940 у формі короба видачного пристрою, наприклад показаного на фіг 12 Приймаюча частина 940 позначена лише схематично Контейнер 901 містить дно 904, вертикальну циліндричну поздовжню стінку 903 і заплечик 905, який у показаному прикладі прикріплений загнутими фланцями на поздовжній СТІНЦІ 903 і містить видачний отвір 907 У вертикальній частині 905а заплечика 905 по окружності виконаний ряд сполучних отворів 906 для з'єднання з джерелом 929 тиску через сполучний трубопровід 926 Для цього з'єднання, кругле, більш прийнятне гнучке кільце 990 розташоване в приймаючій частині 940 Кільце 990 має два пальцеподібні ребра 991, які продовжуються всередину, між якими утворена камера 992 Камера 992 з'єднана з сполучним трубопроводом 926 При використанні ребра 991, розташовані вище і нижче сполучних отворів 906, примикають до вертикальної частини 905а заплечику 905, при цьому ребра 991 еластичне деформуються для одержання повітронепроникного ущільнення з заплечиком 905 При використанні, таким чином, досягається перевага, яка полягає в тому, що при підвищенні тиску в камері 992 ребра 991 міцно притискаються до заплечику 905а з одержанням навіть кращого 42 41 57806 ущільнення Оскільки сполучні отвори 906 охолоджувальні засоби тощо, зокрема описані розташовані поблизу верхнього кінця контейнера вище 901, контейнер може мати будь-яку довжину, що У пристрої і комплекті, що відповідає вміщається в приймаючу частину 940 без зміни, винаходу, контейнер може повторно таким чином, висоти сполучного отвору 907 Це використовуватися шляхом збору і повторного надає перевагу, яка полягає в тому, що в одному і заповнення, тоді як розливальний засіб може після тому самому пристрої можуть розміщатися використання вилучатися цілком або частково Це контейнери, що мають відносно малу МІСТКІСТЬ особливо важливо з точки зору ГІГІЄНИ Однак (наприклад, 1,5 літри), а також контейнери, що також можливо повторне використання мають відносно велику МІСТКІСТЬ (наприклад, 5 розливального засобу, принаймні частково, після літрів чи більше) Фактично, пристрої, що ретельного його очищення Це надає перевагу з відповідають цьому винаходу, також особливо точки зору охорони навколишнього середовища придатні для використання з контейнерами, що У прикладі здійснення винаходу, показаному мають велику МІСТКІСТЬ (наприклад 10, 25 або 50 на фіг 16, напій у контейнері цілком охоплений літрів), які особливо придатні для використання в пакетом 908 Перевага, яка досягається таким готелях, ресторанах, кафе і т і чином, полягає втому, що пакет може мати по суті непроникну для кисню конструкцію, при цьому У прикладі здійснення винаходу, показаному стінка контейнера може виконуватися з відносно на фіг 16, посудина 910 зберігання (напою) проникної для кисню пластмаси, якщо це утворена відносно гнучким мішком, сформованим необхідно Такий варіант може бути більш з фольги, або стисливою пластмасовою пляшкою прийнятним з економічної точки зору завдяки 908, підвішеною у видачному отворі 907 або використанню відносно недорогого матеріалу принаймні прикріпленою поблизу нього Коли середовище-носій тиску вводиться по Крім того, можна' сконструювати пакет таким трубопроводу 926 подачі і через сполучні отвори чином, щоб він був двостороннім, при цьому 906, мішок 908 стискується при використанні, при принаймні один сполучний отвір 906 буде цьому витискаючи напій з посудини 910 розташовуватися між утвореними в цьому випадку зберігання, завдяки чому посудина 910 зберігання внутрішнім і ЗОВНІШНІМ пакетами, у просторі 911 збільшується Мішок 908 може з'єднуватися з підвищеного тиску, формованому між ними У циліндричною поздовжньою стінкою 903 у ряді результаті при використанні, тиск середовищаточок, розподілених по її окружності так, що мішок носія тиску буде по суті прийматись на себе буде стиснутий по суті в радіальному напрямку ЗОВНІШНІМ пакетом таким чином, що стінка таким чином, що буде забезпечено навіть краще контейнера може бути відносно тонкою і гнучкою, і спорожнення всієї посудини 910 зберігання Хоча в це дає відносно велику свободу вибору дизайну показаному прикладі здійснення винаходу щодо конфігурації контейнера Фіг 16А-С контейнер для вміщення напою складається з схематично зображують три можливі приклади двох частин, він, звичайно, може також мати виконання такого двостінового пакета з фольги конструкцію, яка складається з однієї частини для Фіг 16А зображує, наприклад, отриманий одержання, наприклад контейнера 901 у формі дуттям внутрішній мішок 908Ь з фольги, оточений пляшки або у формі бочонка, у якому посудина ЗОВНІШНІМ мішком 908а з фольги Один або два 910 зберігання має конструкцію у формі мішка або пакети 908а, b можуть, фактично, мати у формі пляшки багатошарову структуру залежно від характеристик проникності, що вимагаються від Розташування сполучних отворів 906 поблизу них Простір 911 підвищеного тиску формується верхнього кінця контейнера, принаймні з між внутрішнім мішком 908а і ЗОВНІШНІМ МІШКОМ віднесенням від дна 904, у поздовжній СТІНЦІ 903 908Ь, навколо внутрішнього мішка 908а або в частині, що звужується, 905, звичайно, може також застосовуватися в типових прикладах Фіг 16В зображує приклад здійснення здійснення винаходу, які мають мембрану 8, що винаходу, у якому мішок 908 сформований з трьох показана вище, якщо сполучні отвори 706, 906 шарів 908с, 908d і 908е, з'єднаних між собою для звичайно відкриті на сторону мембрани 708 або формування двох посудин 910 і 911 Коли мішка 908, що обернена до зони підвищеного середовище-носій тиску подають у простір між тиску Крім того, пакет 908 може також першим шаром 908с і другим шаром 908d, об'єм використовуватися в прикладах здійснення простору 911 підвищеного тиску буде винаходу, у яких сполучний отвір 906 збільшуватися, при цьому напій витискається з розташований у донній частині посудини 910 для вміщення напою Фактично, наприклад, другий шар 908d і третій шар 908е У прикладі здійснення винаходу, показаному можуть формувати частину трубчастого профілю з на фіг 16, контейнер 901 може приміщуватись в фольги, до котрого герметично прикріплений приймаючу частину 940 за допомогою заплечика перший шар 908с Поблизу нижньої сторони три 914, порівнянну з прикладом, показаним з фіг,12г шари з'єднані між собою і, крім того, можуть хоча ІНШІ способи кріплення можуть також прикріплюватися до стінки або дна контейнера, у застосовуватись, наприклад, з захопленням результаті чого пакет 908 включено в контейнер у циліндричної стінки Слід розуміти, що комбінації зафіксованому положенні прикладів, які відповідають винаходу, лежать у рамках обсягу винаходу У прикладі здійснення винаходу, показаному Буде зрозуміло, що в пристрої, який відповідає на фіг16С, мішок 908 з фольги складається з показаному на фіг 15, можуть використовуватися чотирьох шарів 908f-i Для цього, наприклад, два різні контейнери 701, 801, 901, джерела тиску, трубчасті профілі з фольги можуть 44 43 57806 розташовуватися один поверх одного і герметично друга сполучна частина Хоча показано лише скріплюватися поблизу нижньої сторони, тоді як розливальний пристрій для розміщення одного поблизу верхньої сторони стінки ЗОВНІШНІХ шарів контейнера для напою, також можливі варіанти 908f і 9081 з фольги герметично прикріплені до здійснення винаходу, у які два або більше ЗОВНІШНІХ сторін внутрішніх шарів 908д і 908п з контейнерів для напою приміщені в одному фольги Такий мішок з фольги може також розливальному пристрої, більш прийнятне ПЛІЧ-Оскладатись з чотирьох запечатаних шарів фольги ПЛІЧ У цьому випадку ступінь, до якого Між шарами 908д і 908п сформована посудина спустошується кожний контейнер, буде визначатися при використанні тиском у кожній 910 для вміщення напою, навколо якої між шарами камері підвищеного тиску і ступенем, до якого 908f і 908і заключений простір 911 підвищеного напій вилито з контейнерів тиску Подача середовища-носія тиску в простір 911 підвищеного тиску буде забезпечувати Звичайно, на додаток до середовища-носія стискання посудини 910 для вміщення напою, при тиску або замість нього може використовуватися цьому витискається напій, що міститься в ньому механічний засіб створення тиску принаймні для Мішок 908 теж може кріпитися до дна і/або підтримування стиску контейнера для напою або поздовжньої стінки для запобігання руху пакета зсуву мембрани в бочонку з мембраною Коли відносно контейнера 901 Шари фольги також використовують описаний недеформівний можуть мати багатошарову структуру для бочонок, мембрана може мати конструкцію пакета одержання зазначених вище властивостей і може прикріплюватися до контейнера для напою або принаймні поблизу його горловини Зокрема, приклади, показані на фіг 16В і 16С, дають можливість заповнення контейнерів у формі Контейнер 1 може мати іншу конфігурацію, пакетів у ході безперервного процесу Для цього наприклад, може мати багатокутний переріз і може заповнюватися трубчастий профіль, що має опуклий кінець, при цьому кришка 11, якщо вона є, відносно велику довжину порівняно з довжиною крім того, може мати множину різних варіацій пакета, і в потрібних місцях він може бути виконання конфігурації Крім того, кришка може стиснутий, запечатаний і відрізаний для кріпитися до контейнера різними придатними формування пакета, який у кожному випадку способами Контейнер може з'єднуватися з наповнений необхідним напоєм Це, крім того, джерелом тиску іншим способом, при цьому легко запобігає потраплянню в пакет повітря джерело тиску може мати будь-яку придатну Звичайно, на практиці також можливі ІНШІ способи конструкцію Мембрана може мати таку еластичну заповнення конструкцію, з якою вона в ненатяг-нутому стані знаходиться на деякій відстані від стінки Винахід ніяким чином не обмежується контейнера, будучи, наприклад, плоскою Крім описаними і показаними на фігурах прикладами того, мембрана може розташовуватися в будьМожливі їх численні варіації якому бажаному положенні, у якому вона Контейнер для напою, що відповідає відокремлює камеру підвищеного тиску від винаходу, може, наприклад, забезпечуватись посудини для вміщення напою Сполучний засіб горловиною, яка трохи відступає всередину, що для джерела тиску і сполучний засіб для обмежує загальну висоту контейнера для напою розливального засобу можуть розташовуватися Крім того, може використовуватися контейнер для іншим чином і в інших положеннях, наприклад напою, що забезпечений заправним отвором, обидва поблизу верхньої сторони контейнера, при розташованим на відстані від роздавального цьому виконують канал для подачі середовищаотвору, наприклад поблизу нижньої сторони носія тиску в камеру підвищеного тиску Такий контейнера для напою Це дозволяє складати канал, наприклад, може розташовуватися в контейнер для напою вже перед операцією приймаючій частині, як було описано У описі в заправки, при цьому запобіжна запечату-вальна якості напою, що розливається, зазначалось пиво мембрана може бути сформована як єдине ціле з Слід розуміти, що в контейнер також можуть контейнером для напою У СТІНЦІ контейнера для приміщуватись всі ІНШІ ВИДИ напоїв, такі як напою можуть міститися зони деформації, безалкогольні напої й ІНШІ алкогольні напої Крім наприклад у формі граней, кільцевих поверхонь того, різні напої можуть, наприклад, знаходитися в або поверхонь у формі смуг, які при використанні розташованих поруч посудинах в одному забезпечують одержання кращого напрямку стиску контейнері під впливом створення тиску в камері підвищеного тиску Крім того, наприклад, можуть бути об'єднані різні частини, такі як первинна і вторинна кришки або перша сполучна, проміжна сполучна частина і Зрозуміло, що ці і численні порівнянні модифікації лежать у рамках обсягу винаходу 45 57806 46 131 33 48 47 .1 15 Фіг. З 303 Фіх>. 4 49 50 57806 403 450 ФІР. 446 437 5 547 599 566 503 514 512 501 Фіх-. б 51 52 57806 716 717 Фіг. 1 71 а 712 717 715 713 -X 54 53 718 717 55 56 57806 711 720 703 Фіг. 9а 722 713 712 Фіг. 9В 57 58 72 2 718 72 1 713 74 0 •ii*. 9C 72 2 59 60 57806 722 *іг. 11
