Сцинтиляційний матеріал на основі йодиду цезію та спосіб його одержання

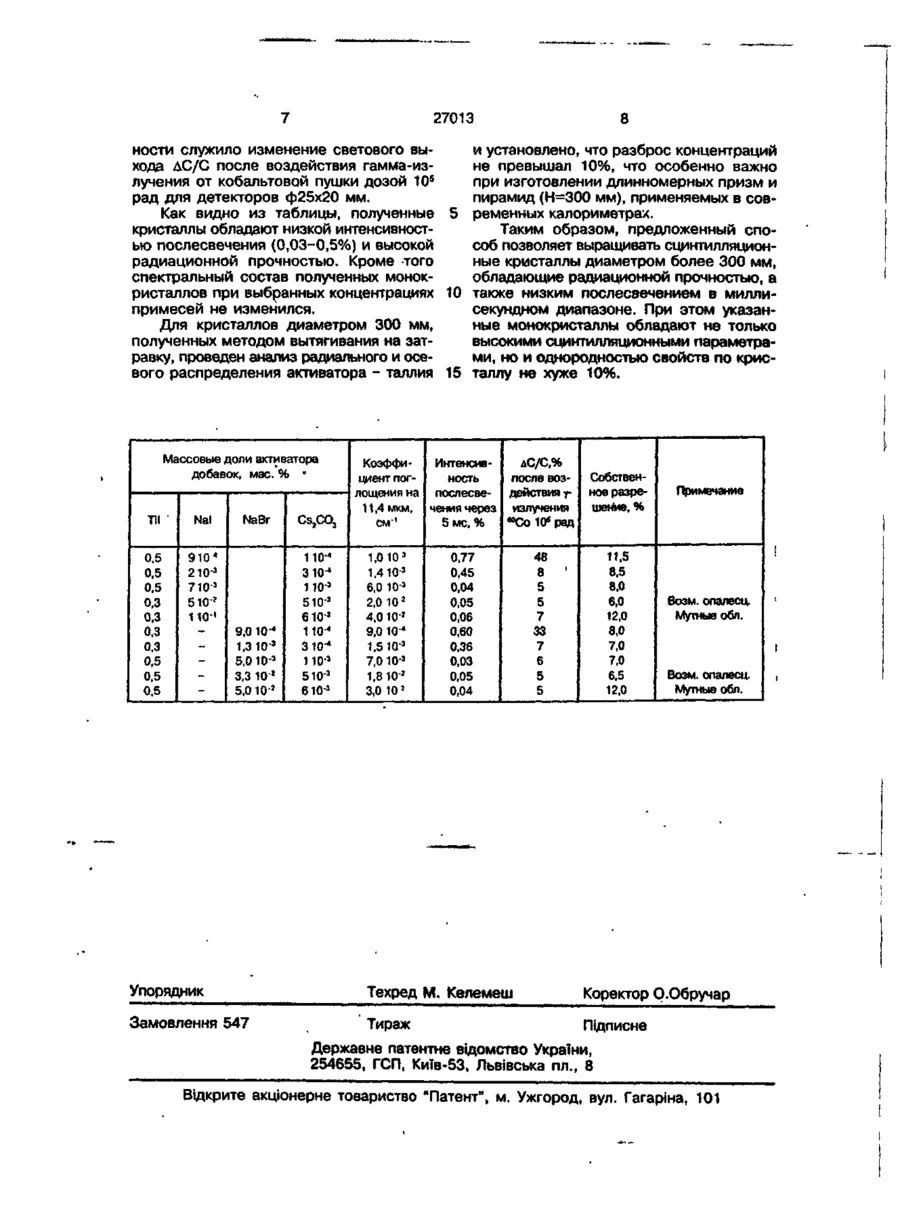

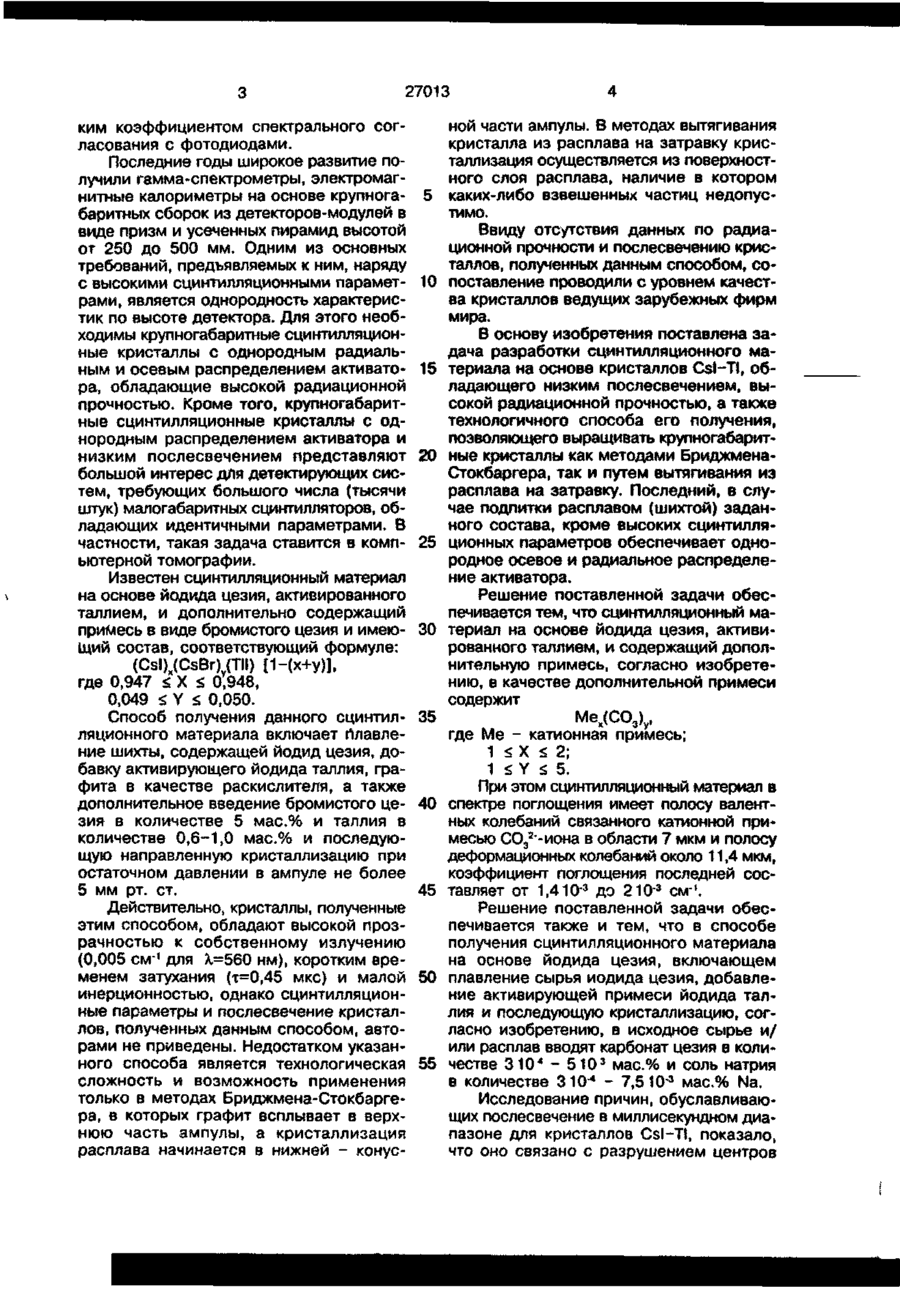

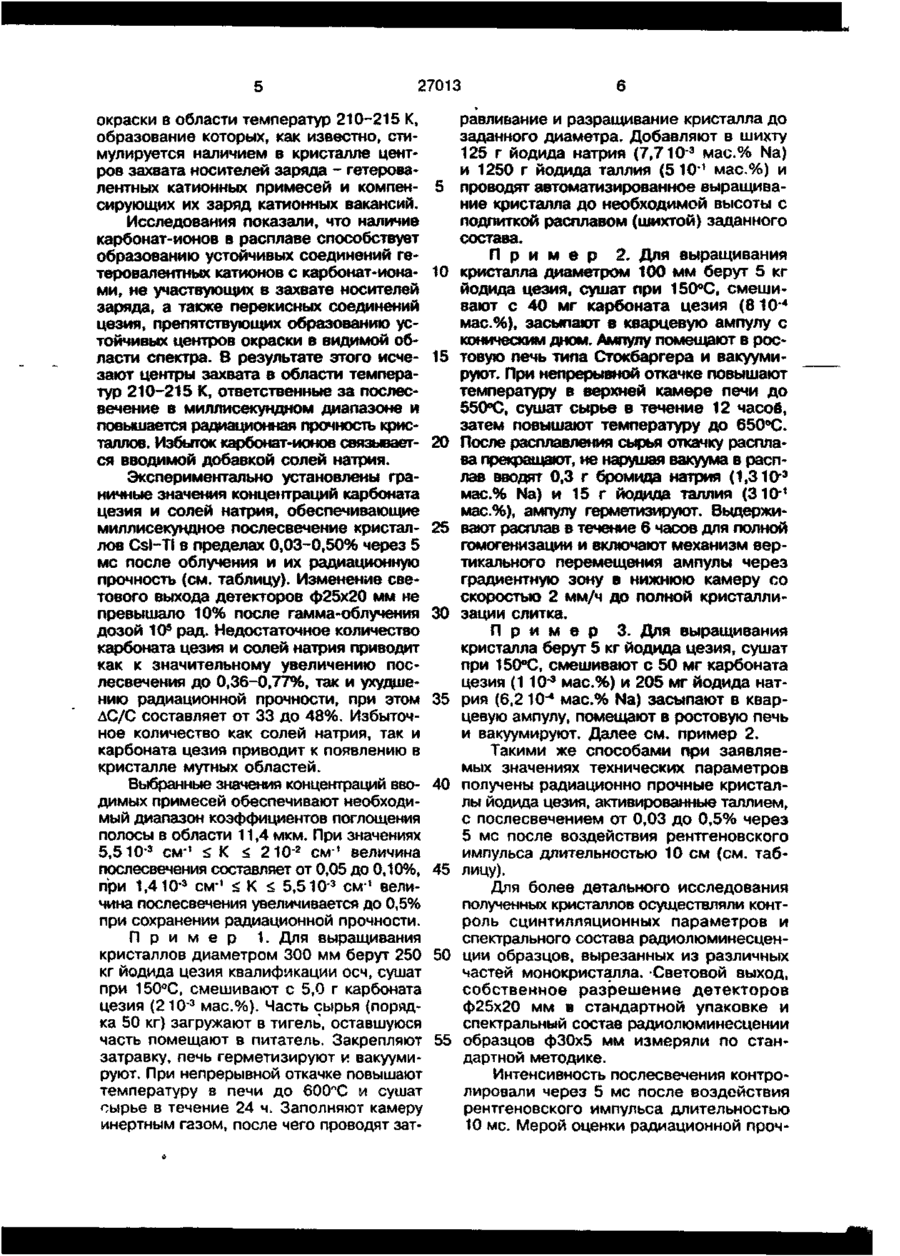

1. Сцинтилляционный материал на основе йодида цезия, активированного таллием, и содержащий дополнительную примесь, о т л и ч а ю щ и й с я тем, что в качестве дополнительной примеси он содержит Ме ж (СО 3 ) у , где Me - катионная примесь; И X ^ 2; 1 < Y й 5. 2. Сцинтилляционный материал на основе йодида цезия по п. 1, о т л и ч а ю щ и й с я тем, что в спектре поглощения он имеет полосу валентных колебаний связанного катионной примесью СО 3 2 -иона в области 7 мкм и полосу деформационных колебаний около 11,4 мкм, при этом коэффициент поглощения последней составляет от 1,4-10* до 2 1 0 2 см*1. 3. Способ получения сцинтилляционного материала на основе йодида цезия, включающий плавление сырья йодида цезия, добавление активирующей примеси йодида таллия и последующую кристаллизацию, о т л и ч а ю щ и й с я тем, что в исходное сырье и/или расплав вво4 дят карбонат цезия в количестве 3 1 0 3 5 1 0 мас.% и соль натрия в количестве 3 1 0 4 - 7,5Ю- 3 мас.% Na. Изобретение относится к области выращивания активированных монокристаллов и может быть использовано при производстве сцинтилляторов, применяемых в приборостроении для ядерных, космических, геофизических исследований, для медицинской и промышленной компьютерной томографии. Применение сцинтилляторов в высокоэнергетических полях ионизирующего излучения и в аппаратуре с временным раз решением предъявляет повышенные требования к монокристаллу по радиационной прочности и послесвечению в миллисекундном диапазоне. Особенно это актуально для сцинтиллятора йодида цезия, активированного таллием (Csl-TI), к которому вырос интерес в связи с широким применением фотодиодов в качестве приемников света сцинтилляций, так как Csl-TI обладает длинноволновым излучением (Я.-550 нм) и, следовательно, БЫСО Ю 27013 ким коэффициентом спектрального согласования с фотодиодами. Последние годы широкое развитие получили гамма-спектрометры, электромагнитные калориметры на основе крупногабаритных сборок из детекторов-модулей в виде призм и усеченных пирамид высотой от 250 до 500 мм. Одним из основных требований, предъявляемых к ним, наряду с высокими сцинтилляционными параметрами, является однородность характеристик по высоте детектора. Для этого необходимы крупногабаритные сцинтилляционные кристаллы с однородным радиальным и осевым распределением активатора, обладающие высокой радиационной прочностью. Кроме того, крупногабаритные сцинтилляционные кристаллы с однородным распределением активатора и низким послесвечением представляют большой интерес для детектирующих систем, требующих большого числа (тысячи штук) малогабаритных сцинтилляторов, обладающих идентичными параметрами. В частности, такая задача ставится в компьютерной томографии. Известен сцинтилляционный материал на основе йодида цезия, активированного таллием, и дополнительно содержащий примесь в виде бромистого цезия и имеющий состав, соответствующий формуле:
