Спосіб виробництва льодяних капсул, наповнених газовими гідратами діоксиду вуглецю

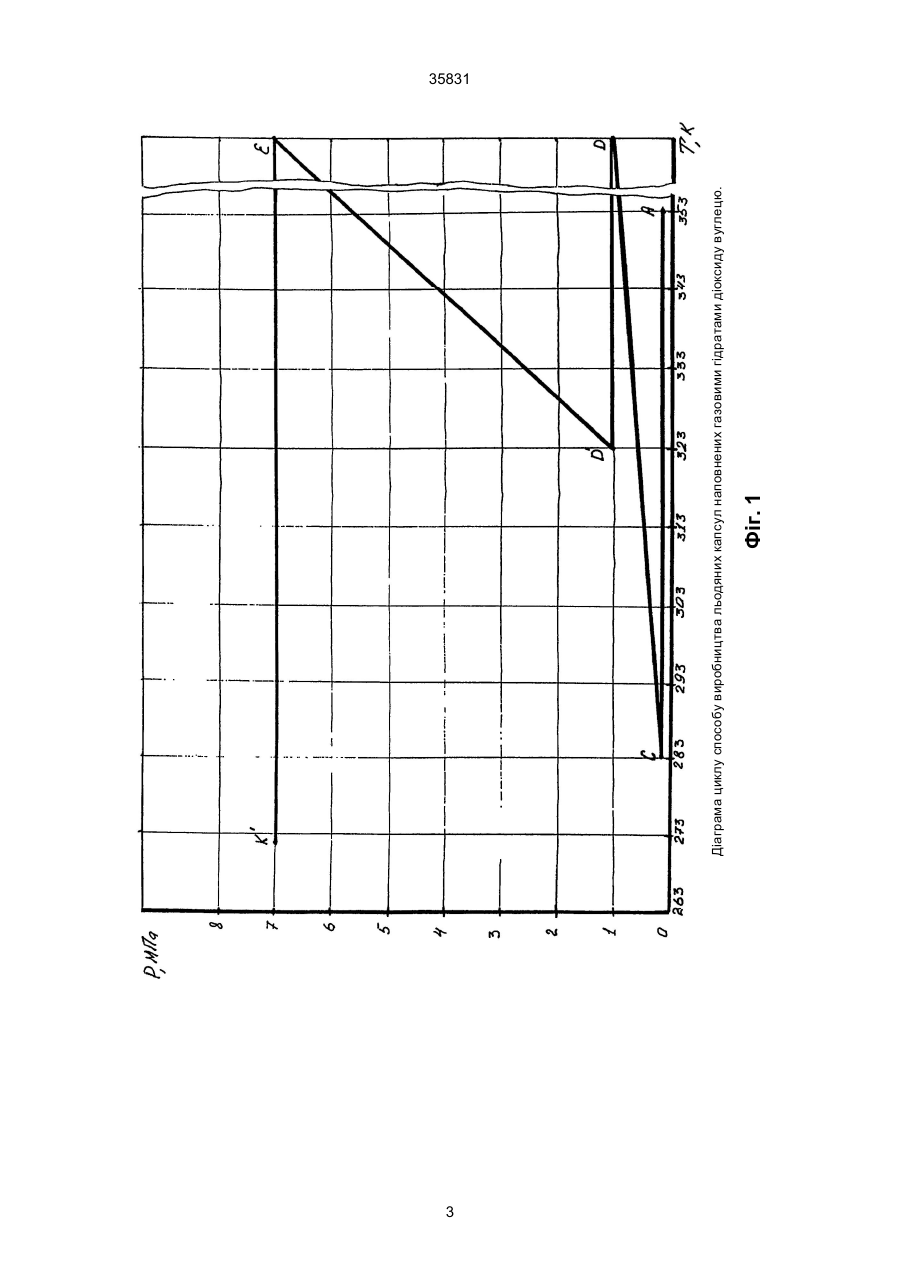

Спосіб виробництва льодяних капсул, наповнених газовими гідратами діоксиду вуглецю, який полягає в подачі по патрубках до кристалізатора діоксиду вуглецю, утворенні гідратів діоксиду вуглецю, відділенням їх від води в шнековій віджимній камері, пропусканні відділеного гідрату крізь торцеву плиту з калібрувальними отворами з формуванням капсули циліндричної форми, і охолодженні її в холодильній камері, який відрізняєть 35831 Спосіб виробництва льодяних капсул наповнених газовими гідратами діоксиду вуглецю, який полягає в подачі по патрубках до кристалізатора діоксиду вуглецю, утворенні гідратів діоксиду вуглецю, відділенням їх від води в шнековій віджимній камері, пропусканні відділеного гідрату крізь торцеву плиту з калібровочними отворами з формуванням капсули циліндричної форми і охолодженні її в холодильній камері, відрізняється тим, що сатураторний газ, який поступає із сатуратора при тиску 0,1 МПа і температурі 353 К охолоджують (див. Фіг. 1. лінія А-С), видаляють із нього вологу, стискують до величини 1 МПа (лінія C-D), причому при стисненні його температура збільшується до температури вищої за температуру навколишнього середовища, для зменшення енерговитрат сатураторний газ охолоджують до 323 К (лінія D-D'), очищують від мастила і стискають до величини 7 МПа (лінія D'-E), після чого його охолоджують до температури 277 К (лінія Е-К’), очищують від мастила і подають в зону контакту із водою, де діоксид вуглецю, що входить до складу сатураторного газу утворює гідрати СО2·8Н2О причому теплота фазового переходу відводиться холодильним агентом, що має температуру кипіння 258 К, утворені гідрати СО2·8Н2О після сепарації спресовуються в льодяні капсули, а залишки сатураторного газу направляються на подальшу переробку. Використання запропонованого способу дає можливість замість чистого діоксиду вуглецю використовувати сатураторний газ, як відходи цукрової промисловості і знизити витрати енергії при виробництві льодяних капсул наповнених газовими гідратами діоксиду вуглецю. 2 3 Фіг. 1 Діаграма циклу способу виробництва льодяних капсул наповнених газовими гідратами діоксиду вуглецю. 35831 35831 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
