Спосіб автоматичного керування вакуумним котлом для виробництва м’ясо-кісткового борошна

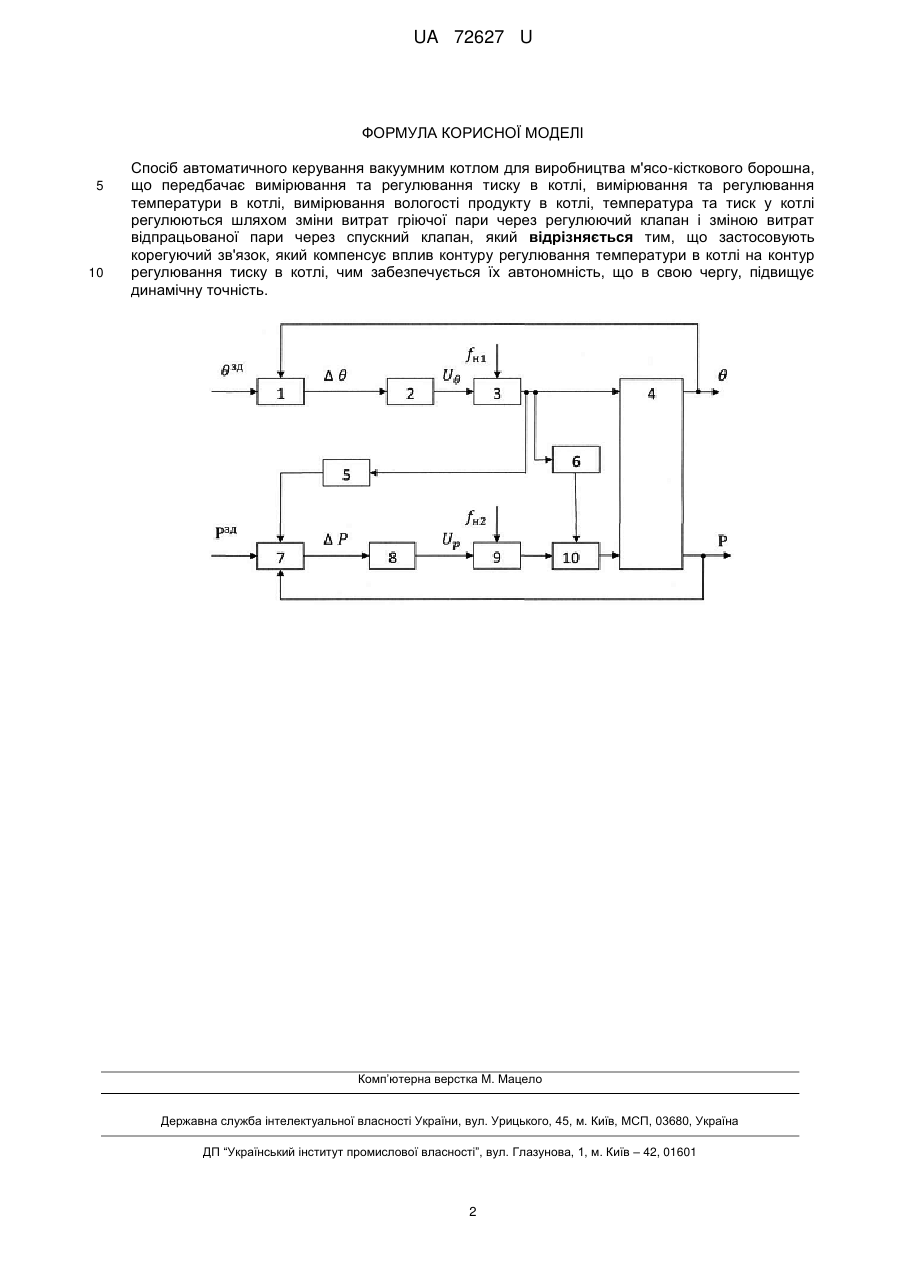

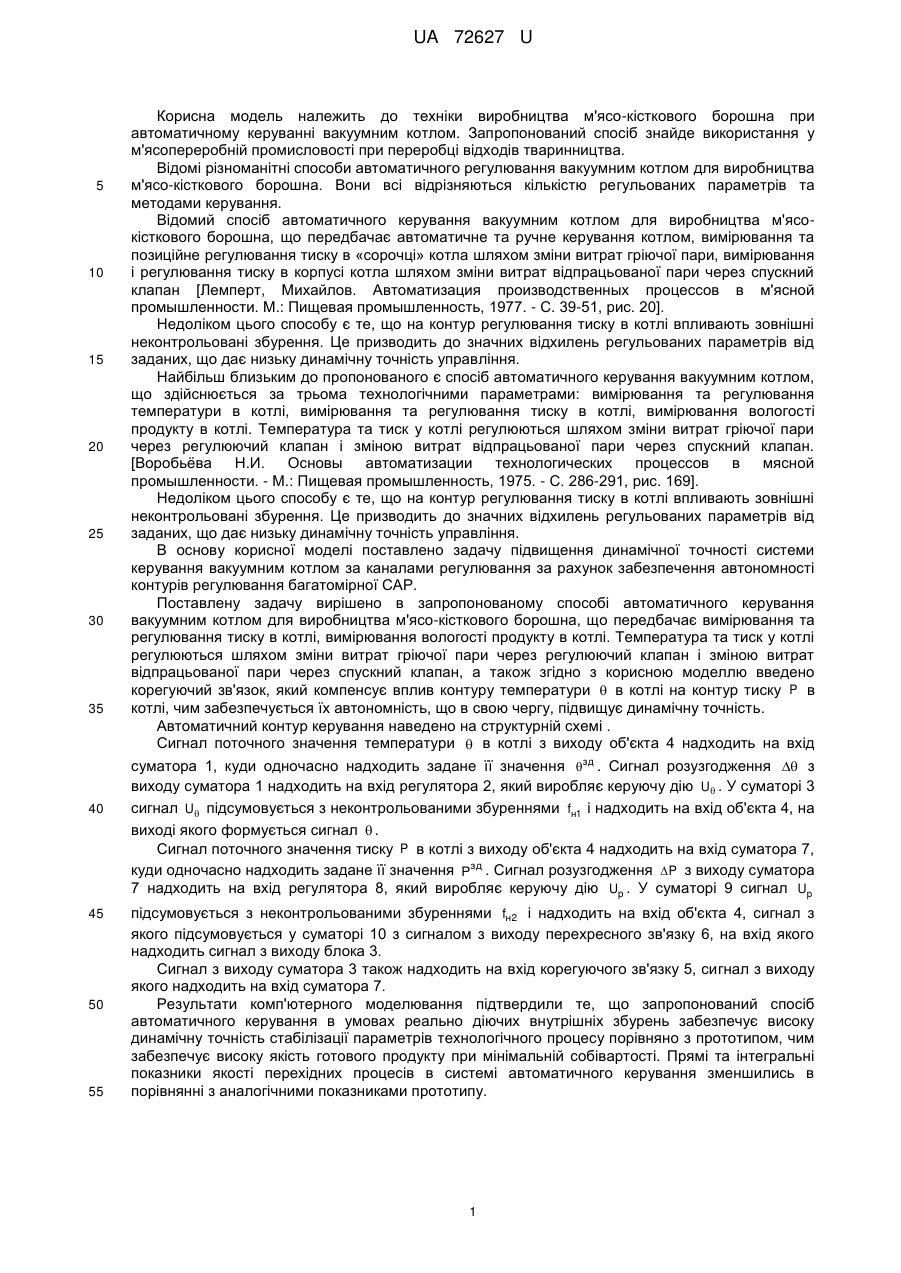

Реферат: UA 72627 U UA 72627 U 5 10 15 20 25 30 35 Корисна модель належить до техніки виробництва м'ясо-кісткового борошна при автоматичному керуванні вакуумним котлом. Запропонований спосіб знайде використання у м'ясопереробній промисловості при переробці відходів тваринництва. Відомі різноманітні способи автоматичного регулювання вакуумним котлом для виробництва м'ясо-кісткового борошна. Вони всі відрізняються кількістю регульованих параметрів та методами керування. Відомий спосіб автоматичного керування вакуумним котлом для виробництва м'ясокісткового борошна, що передбачає автоматичне та ручне керування котлом, вимірювання та позиційне регулювання тиску в «сорочці» котла шляхом зміни витрат гріючої пари, вимірювання і регулювання тиску в корпусі котла шляхом зміни витрат відпрацьованої пари через спускний клапан [Лемперт, Михайлов. Автоматизация производственных процессов в м'ясной промышленности. М.: Пищевая промышленность, 1977. - С. 39-51, рис. 20]. Недоліком цього способу є те, що на контур регулювання тиску в котлі впливають зовнішні неконтрольовані збурення. Це призводить до значних відхилень регульованих параметрів від заданих, що дає низьку динамічну точність управління. Найбільш близьким до пропонованого є спосіб автоматичного керування вакуумним котлом, що здійснюється за трьома технологічними параметрами: вимірювання та регулювання температури в котлі, вимірювання та регулювання тиску в котлі, вимірювання вологості продукту в котлі. Температура та тиск у котлі регулюються шляхом зміни витрат гріючої пари через регулюючий клапан і зміною витрат відпрацьованої пари через спускний клапан. [Воробьѐва Н.И. Основы автоматизации технологических процессов в мясной промышленности. - М.: Пищевая промышленность, 1975. - С. 286-291, рис. 169]. Недоліком цього способу є те, що на контур регулювання тиску в котлі впливають зовнішні неконтрольовані збурення. Це призводить до значних відхилень регульованих параметрів від заданих, що дає низьку динамічну точність управління. В основу корисної моделі поставлено задачу підвищення динамічної точності системи керування вакуумним котлом за каналами регулювання за рахунок забезпечення автономності контурів регулювання багатомірної CAP. Поставлену задачу вирішено в запропонованому способі автоматичного керування вакуумним котлом для виробництва м'ясо-кісткового борошна, що передбачає вимірювання та регулювання тиску в котлі, вимірювання вологості продукту в котлі. Температура та тиск у котлі регулюються шляхом зміни витрат гріючої пари через регулюючий клапан і зміною витрат відпрацьованої пари через спускний клапан, а також згідно з корисною моделлю введено корегуючий зв'язок, який компенсує вплив контуру температури  в котлі на контур тиску P в котлі, чим забезпечується їх автономність, що в свою чергу, підвищує динамічну точність. Автоматичний контур керування наведено на структурній схемі . Сигнал поточного значення температури  в котлі з виходу об'єкта 4 надходить на вхід суматора 1, куди одночасно надходить задане її значення зд . Сигнал розузгодження  з виходу суматора 1 надходить на вхід регулятора 2, який виробляє керуючу дію U . У суматорі 3 40 сигнал U підсумовується з неконтрольованими збуреннями fн1 і надходить на вхід об'єкта 4, на виході якого формується сигнал  . Сигнал поточного значення тиску P в котлі з виходу об'єкта 4 надходить на вхід суматора 7, куди одночасно надходить задане її значення Pзд . Сигнал розузгодження P з виходу суматора 7 надходить на вхід регулятора 8, який виробляє керуючу дію Up . У суматорі 9 сигнал Up 45 підсумовується з неконтрольованими збуреннями fн2 і надходить на вхід об'єкта 4, сигнал з якого підсумовується у суматорі 10 з сигналом з виходу перехресного зв'язку 6, на вхід якого надходить сигнал з виходу блока 3. Сигнал з виходу суматора 3 також надходить на вхід корегуючого зв'язку 5, сигнал з виходу якого надходить на вхід суматора 7. Результати комп'ютерного моделювання підтвердили те, що запропонований спосіб автоматичного керування в умовах реально діючих внутрішніх збурень забезпечує високу динамічну точність стабілізації параметрів технологічного процесу порівняно з прототипом, чим забезпечує високу якість готового продукту при мінімальній собівартості. Прямі та інтегральні показники якості перехідних процесів в системі автоматичного керування зменшились в порівнянні з аналогічними показниками прототипу. 50 55 1 UA 72627 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб автоматичного керування вакуумним котлом для виробництва м'ясо-кісткового борошна, що передбачає вимірювання та регулювання тиску в котлі, вимірювання та регулювання температури в котлі, вимірювання вологості продукту в котлі, температура та тиск у котлі регулюються шляхом зміни витрат гріючої пари через регулюючий клапан і зміною витрат відпрацьованої пари через спускний клапан, який відрізняється тим, що застосовують корегуючий зв'язок, який компенсує вплив контуру регулювання температури в котлі на контур регулювання тиску в котлі, чим забезпечується їх автономність, що в свою чергу, підвищує динамічну точність. Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
