Спосіб визначення кристалографічної орієнтації монокристала
Номер патенту: 88419
Опубліковано: 12.10.2009
Автори: Данільченко Віталій Юхимович, Бондар Володимир Йосипович, Кондратьєв Сергій Павлович
Формула / Реферат
Спосіб визначення кристалографічної орієнтації монокристала, який включає нерухоме закріплення монокристала в гоніометричній головці рентгенівської камери обертання, опромінення монокристала пучком немонохроматизованих характеристичних рентгенівських променів, реєстрацію дифракційної картини монокристала, що обертається, побудову його полюсної фігури і визначення кутового положення кристалографічних площин, який відрізняється тим, що додатково одержують рентгенограму при коливанні монокристала в інтервалі кутів лімба камери від 10° до 20°, а кутове положення φ кристалографічних площин монокристала визначають за положенням бреггівських дифракційних рефлексів на слідах відбивання поліхроматичного випромінювання на рентгенограмах коливання за формулою
, де
φ1 і φ2 - початковий і кінцевий кути інтервалу коливання (φ1<φ2),
L - довжина сліду бреггівського дифракційного рефлексу поліхроматичного випромінювання на рентгенограмі,
L1 - віддаль від бреггівського дифракційного рефлексу до початку сліду з боку менших кутів відбивання.
Текст

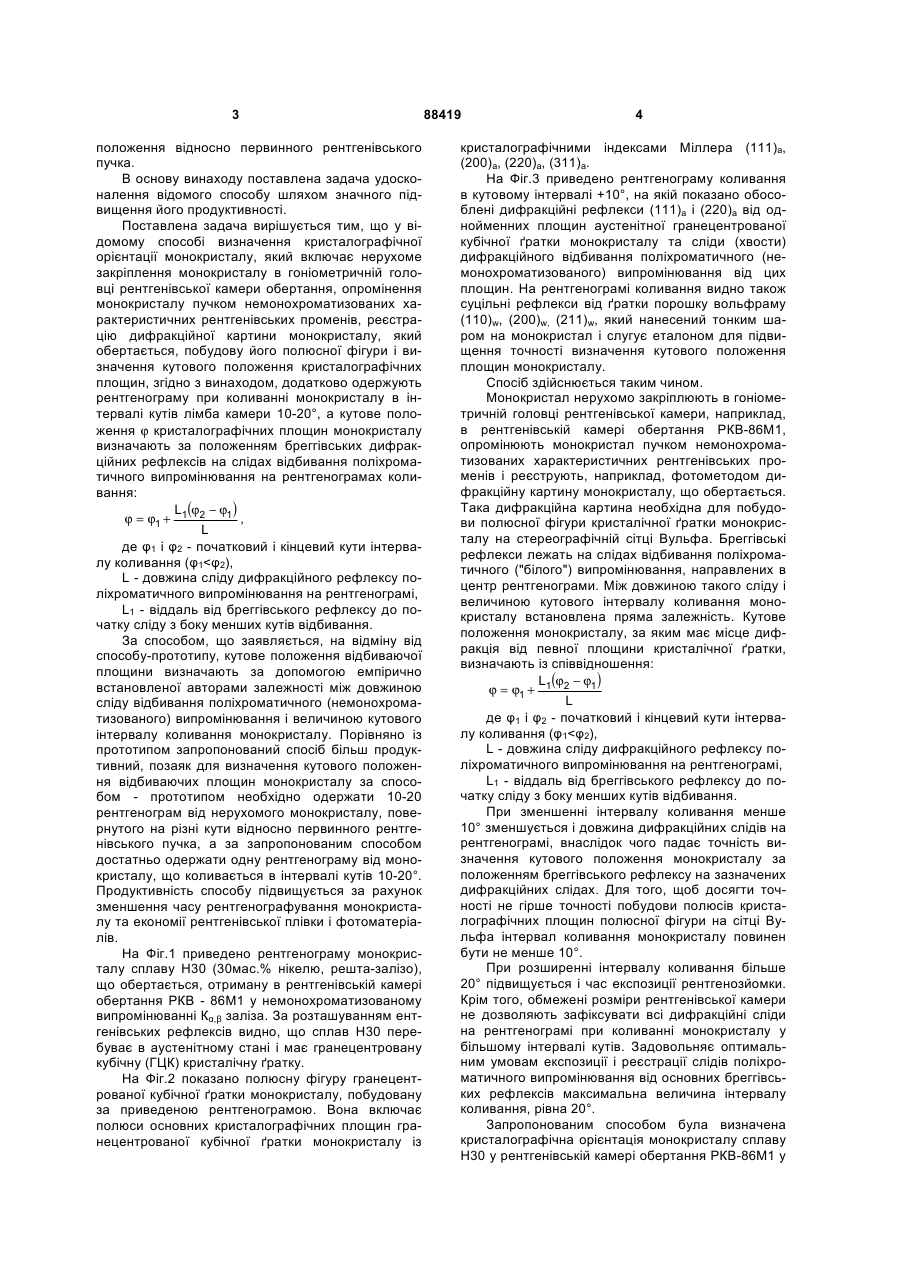

Спосіб визначення кристалографічної орієнтації монокристала, який включає нерухоме закріплення монокристала в гоніометричній головці рентгенівської камери обертання, опромінення монокристала пучком немонохроматизованих характеристичних рентгенівських променів, реєстра C2 2 (19) 1 3 положення відносно первинного рентгенівського пучка. В основу винаходу поставлена задача удосконалення відомого способу шляхом значного підвищення його продуктивності. Поставлена задача вирішується тим, що у відомому способі визначення кристалографічної орієнтації монокристалу, який включає нерухоме закріплення монокристалу в гоніометричній головці рентгенівської камери обертання, опромінення монокристалу пучком немонохроматизованих характеристичних рентгенівських променів, реєстрацію дифракційної картини монокристалу, який обертається, побудову його полюсної фігури і визначення кутового положення кристалографічних площин, згідно з винаходом, додатково одержують рентгенограму при коливанні монокристалу в інтервалі кутів лімба камери 10-20°, а кутове положення ϕ кристалографічних площин монокристалу визначають за положенням бреггівських дифракційних рефлексів на слідах відбивання поліхроматичного випромінювання на рентгенограмах коливання: L (ϕ − ϕ1) ϕ = ϕ1 + 1 2 , L де φ1 і φ2 - початковий і кінцевий кути інтервалу коливання (φ1
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determination of crystallographic orientation of mono-crystal
Автори англійськоюBondar Volodymyr Yosypovych, Danilchenko Vitalii Yukhymovych, Kondratiev Serhii Pavlovych
Назва патенту російськоюСпособ определения кристаллографической ориентации монокристалла
Автори російськоюБондар Владимир Иосифович, Данильченко Виталий Ефимович, Кондратьев Сергей Павлович
МПК / Мітки
МПК: G01N 23/20
Мітки: спосіб, кристалографічно, монокристала, визначення, орієнтації
