Конвеєр з підвісною стрічкою

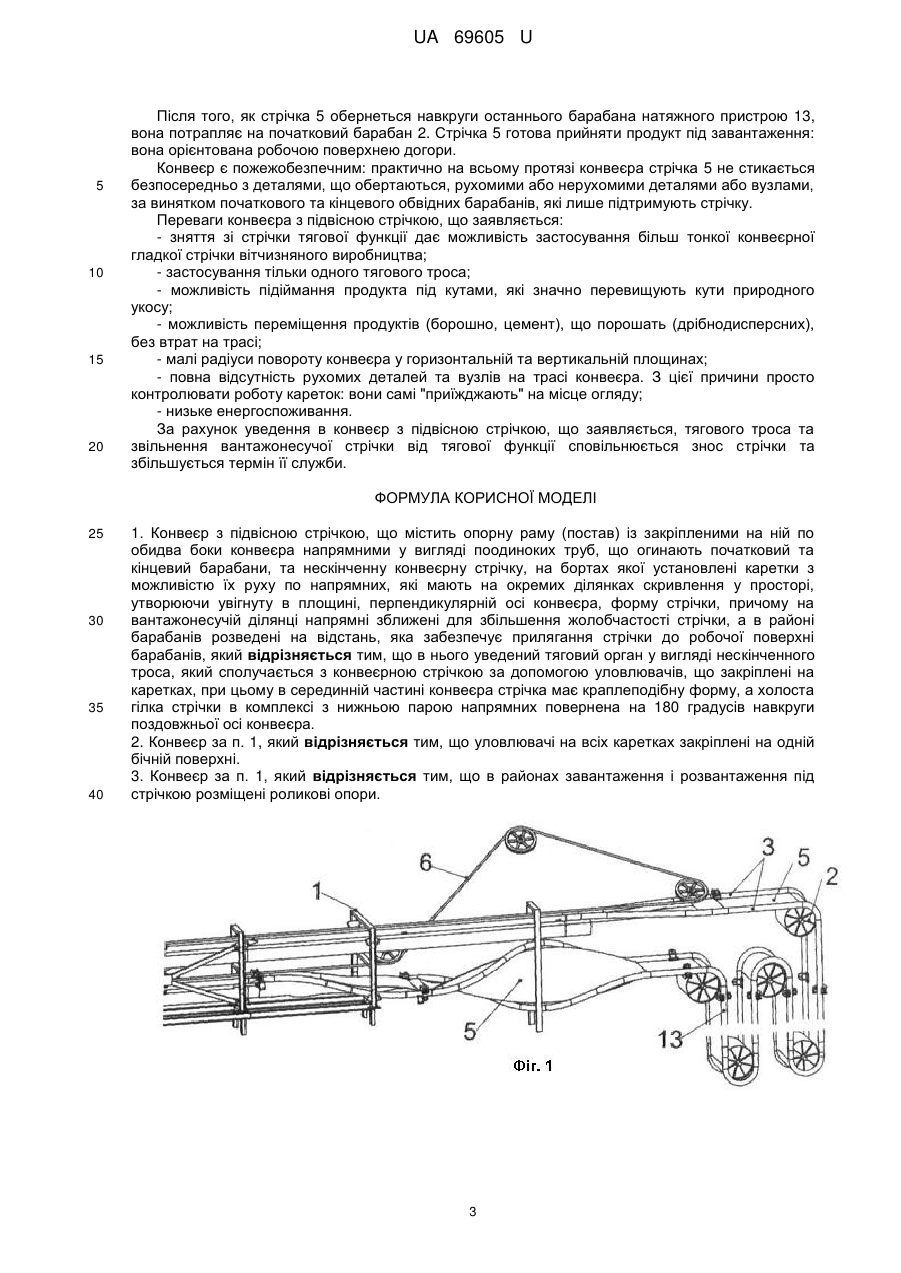

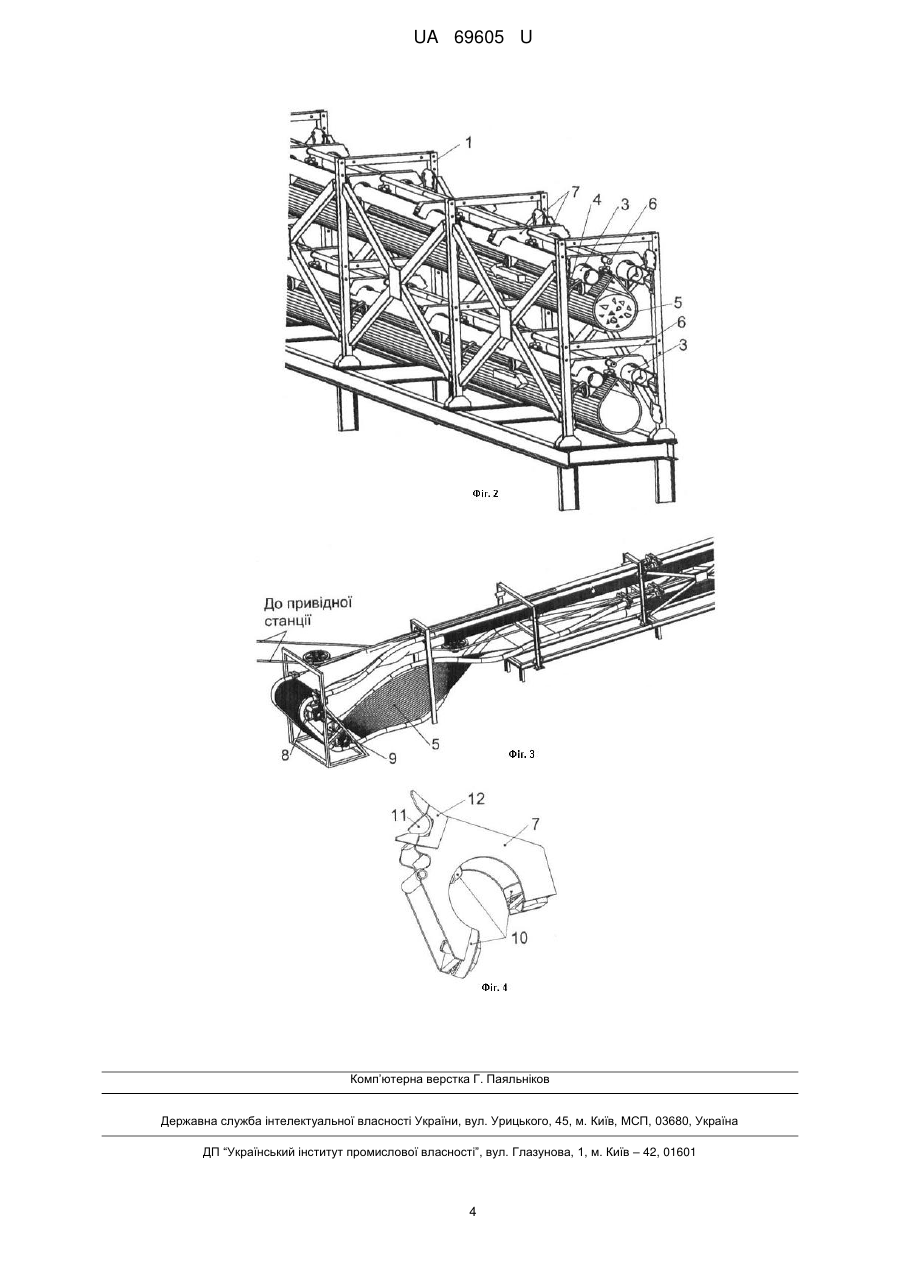

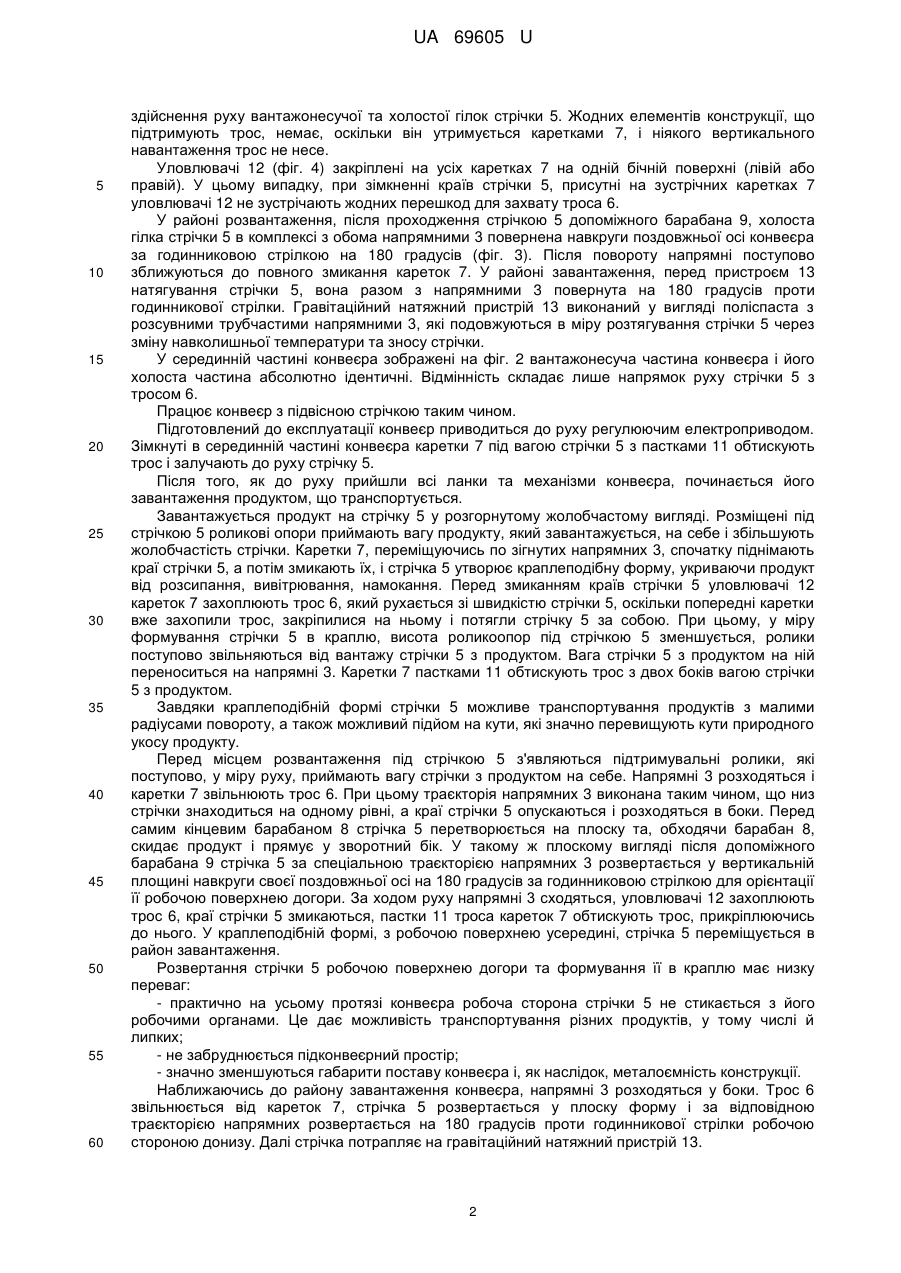

Реферат: Конвеєр з підвісною стрічкою містить опорну раму (постав) із закріпленими на ній по обидва боки конвеєра напрямними у вигляді поодиноких труб, що огинають початковий та кінцевий барабани, та нескінченну конвеєрну стрічку На бортах стрічки установлені каретки з можливістю їх руху по напрямних, які мають на окремих ділянках скривлення у просторі, утворюючи увігнуту в площині, перпендикулярній осі конвеєра, форму стрічки. На вантажонесучій ділянці напрямні зближені для збільшення жолобчастості стрічки, а в районі барабанів розведені на відстань, яка забезпечує прилягання стрічки до робочої поверхні барабанів. До конвеєра уведений тяговий орган у вигляді нескінченного троса, який сполучається з конвеєрною стрічкою за допомогою уловлювачів, що закріплені на каретках При цьому в серединній частині конвеєра стрічка має краплеподібну форму, а холоста гілка стрічки в комплексі з нижньою парою напрямних повернена на 180 градусів навкруги поздовжньої осі конвеєра. UA 69605 U (12) UA 69605 U UA 69605 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, що заявляється, належить до конвеєрного транспорту і може бути використана в гірничодобувній та металургійній промисловості, у будівництві, сільському господарстві та інших галузях народного господарства. Найбільш близьким аналогом до технічного рішення, що заявляється, є конвеєр з підвісною стрічкою, який включає опорну раму (постав) із закріпленими на ній по обидва боки конвеєра напрямними у вигляді поодиноких труб, що огинають початковий та кінцевий барабани, і нескінченну конвеєрну стрічку, на бортах якої установлені підвіски з можливістю їх руху по напрямних, які мають на окремих ділянках скривлення в просторі, утворюючи увігнуту в площині, що перпендикулярна осі конвеєра, форму стрічки, причому на вантажонесучій ділянці напрямні зближені для збільшення жолобчастості стрічки, а в районі барабанів розведені на відстань, яка забезпечує прилягання стрічки до робочої поверхні барабанів [див. пат. RU № 2118285, М. кл. B65G 15/60]. Підвіски, що спираються на напрямні, з прикріпленою до них конвеєрною стрічкою споряджені охоплюючими їх зверху опорними, а знизу - фіксуючими роликами, які запобігають можливості зіскоку підвісок з напрямних. Для запобігання розсипанню вантажу, що транспортується, під час проходження стрічкою кінцевого барабана шляхом забезпечення жолобчастості стрічки на його циліндровій поверхні та виключення торкання поверхні барабанів підвісками, радіус вигину напрямних у місцях обгинання барабанів перевищує радіус барабанів. Перевагою відомого конвеєра є застосування напрямних трубчастої форми і їх конфігурація в районі барабанів, які дозволяють спростити конструкцію конвеєра. Дуже важливо і те, що цим забезпечується збереження відносної жолобчастості стрічки на барабанах і усунення розтікання сипкого вантажу, що транспортується, на кінцевій ділянці його руху. Суттєвим недоліком описаного конвеєра є виконання тягової функції вантажоносучою стрічкою. Це вимагає не лише застосування міцної стрічки, але й значно прискорює її знос. Обидва ці чинника впливають на суттєві витрати на придбання стрічки та її заміну. В основу корисної моделі, що заявляється, поставлена задача розробити конвеєр з підвісною стрічкою, в якому шляхом розділення тягової і вантажонесучої функцій конвеєрної стрічки за рахунок введення нескінченного троса, що сполучається із стрічкою за допомогою уловлювачів, які закріплені на підвісках (далі - каретках), забезпечується рух вантажонесучої стрічки, і тим самим сповільнюється її знос та збільшується термін служби. Поставлена задача вирішується тим, що в конвеєр з підвісною стрічкою, який містить опорну раму (постав) із закріпленими на ній по обидва боки конвеєра напрямними у вигляді поодиноких труб, що огинають початковий та кінцевий барабани, та нескінченну конвеєрну стрічку, на бортах якої установлені каретки з можливістю їх руху по напрямних, які мають на окремих ділянках скривлення у просторі, утворюючи увігнуту в площині, перпендикулярній осі конвеєра, форму стрічки, причому на вантажонесучій ділянці напрямні зближені для збільшення жолобчастості стрічки, а в районі барабанів розведені на відстань, яка забезпечує прилягання стрічки до робочої поверхні барабанів, згідно з пропонованою корисною моделлю, уведений тяговий орган у вигляді нескінченного троса, який сполучається з конвеєрною стрічкою за допомогою уловлювачів, що закріплені на каретках, при цьому в серединній частині конвеєра стрічка має краплеподібну форму, а холоста гілка стрічки в комплексі з нижньою парою напрямних повернена на 180 градусів навкруги поздовжньої осі конвеєра. Поставлена задача вирішується також тим, що уловлювачі на всіх каретках закріплені на одній бічній поверхні. Поставлена задача вирішується також тим, що в районах завантаження і розвантаження під стрічкою розміщені роликові опори. Конвеєр з підвісною стрічкою, що заявляється, наведений на кресленнях, де на фіг. 1 представлена завантажувальна частина, на фіг. 2 - серединна частина, на фіг. 3 розвантажувальна частина конвеєра, а на фіг. 4 - каретка з уловлювачем. Конвеєр з підвісною стрічкою містить опорну раму (постав) 1, початковий барабан 2, напрямні 3, які прикріплені до опорної рами 1 за допомогою кронштейнів 4, вантажонесучу стрічку 5, тяговий трос 6, каретки 7, кінцевий барабан 8, допоміжний барабан 9, шарикопідшипники 10, пастки 11 для троса, уловлювачі 12, пристрій 13 натягування стрічки. В районі завантаження і розвантаження під стрічкою 5 розміщено декілька роликових опор (на кресленнях не показані). Їх призначення, окрім надання стрічці жолобчастої форми, ще й у тому, щоб переймати вагу продукту, який завантажується, на себе, тим самим оберігаючи стрічку від деформації та псування. Краї стрічки 5 жорстко скріплені з каретками 7, які встановлені з можливістю переміщення на напрямних 3 за допомогою шарикопідшипників 10. Тяговий трос 6 від привідної станції (на кресленнях не показана) через систему шківів протягнутий усередині опорної рами 1 між зонами завантаження і розвантаження для 1 UA 69605 U 5 10 15 20 25 30 35 40 45 50 55 60 здійснення руху вантажонесучої та холостої гілок стрічки 5. Жодних елементів конструкції, що підтримують трос, немає, оскільки він утримується каретками 7, і ніякого вертикального навантаження трос не несе. Уловлювачі 12 (фіг. 4) закріплені на усіх каретках 7 на одній бічній поверхні (лівій або правій). У цьому випадку, при зімкненні країв стрічки 5, присутні на зустрічних каретках 7 уловлювачі 12 не зустрічають жодних перешкод для захвату троса 6. У районі розвантаження, після проходження стрічкою 5 допоміжного барабана 9, холоста гілка стрічки 5 в комплексі з обома напрямними 3 повернена навкруги поздовжньої осі конвеєра за годинниковою стрілкою на 180 градусів (фіг. 3). Після повороту напрямні поступово зближуються до повного змикання кареток 7. У районі завантаження, перед пристроєм 13 натягування стрічки 5, вона разом з напрямними 3 повернута на 180 градусів проти годинникової стрілки. Гравітаційний натяжний пристрій 13 виконаний у вигляді поліспаста з розсувними трубчастими напрямними 3, які подовжуються в міру розтягування стрічки 5 через зміну навколишньої температури та зносу стрічки. У серединній частині конвеєра зображені на фіг. 2 вантажонесуча частина конвеєра і його холоста частина абсолютно ідентичні. Відмінність складає лише напрямок руху стрічки 5 з тросом 6. Працює конвеєр з підвісною стрічкою таким чином. Підготовлений до експлуатації конвеєр приводиться до руху регулюючим електроприводом. Зімкнуті в серединній частині конвеєра каретки 7 під вагою стрічки 5 з пастками 11 обтискують трос і залучають до руху стрічку 5. Після того, як до руху прийшли всі ланки та механізми конвеєра, починається його завантаження продуктом, що транспортується. Завантажується продукт на стрічку 5 у розгорнутому жолобчастому вигляді. Розміщені під стрічкою 5 роликові опори приймають вагу продукту, який завантажується, на себе і збільшують жолобчастість стрічки. Каретки 7, переміщуючись по зігнутих напрямних 3, спочатку піднімають краї стрічки 5, а потім змикають їх, і стрічка 5 утворює краплеподібну форму, укриваючи продукт від розсипання, вивітрювання, намокання. Перед змиканням країв стрічки 5 уловлювачі 12 кареток 7 захоплюють трос 6, який рухається зі швидкістю стрічки 5, оскільки попередні каретки вже захопили трос, закріпилися на ньому і потягли стрічку 5 за собою. При цьому, у міру формування стрічки 5 в краплю, висота роликоопор під стрічкою 5 зменшується, ролики поступово звільняються від вантажу стрічки 5 з продуктом. Вага стрічки 5 з продуктом на ній переноситься на напрямні 3. Каретки 7 пастками 11 обтискують трос з двох боків вагою стрічки 5 з продуктом. Завдяки краплеподібній формі стрічки 5 можливе транспортування продуктів з малими радіусами повороту, а також можливий підйом на кути, які значно перевищують кути природного укосу продукту. Перед місцем розвантаження під стрічкою 5 з'являються підтримувальні ролики, які поступово, у міру руху, приймають вагу стрічкиз продуктом на себе. Напрямні 3 розходяться і каретки 7 звільнюють трос 6. При цьому траєкторія напрямних 3 виконана таким чином, що низ стрічки знаходиться на одному рівні, а краї стрічки 5 опускаються і розходяться в боки. Перед самим кінцевим барабаном 8 стрічка 5 перетворюється на плоску та, обходячи барабан 8, скидає продукт і прямує у зворотний бік. У такому ж плоскому вигляді після допоміжного барабана 9 стрічка 5 за спеціальною траєкторією напрямних 3 розвертається у вертикальній площині навкруги своєї поздовжньої осі на 180 градусів за годинниковою стрілкою для орієнтації її робочою поверхнею догори. За ходом руху напрямні 3 сходяться, уловлювачі 12 захоплюють трос 6, краї стрічки 5 змикаються, пастки 11 троса кареток 7 обтискують трос, прикріплюючись до нього. У краплеподібній формі, з робочою поверхнею усередині, стрічка 5 переміщується в район завантаження. Розвертання стрічки 5 робочою поверхнею догори та формування її в краплю має низку переваг: - практично на усьому протязі конвеєра робоча сторона стрічки 5 не стикається з його робочими органами. Це дає можливість транспортування різних продуктів, у тому числі й липких; - не забруднюється підконвеєрний простір; - значно зменшуються габарити поставу конвеєра і, як наслідок, металоємність конструкції. Наближаючись до району завантаження конвеєра, напрямні 3 розходяться у боки. Трос 6 звільнюється від кареток 7, стрічка 5 розвертається у плоску форму і за відповідною траєкторією напрямних розвертається на 180 градусів проти годинникової стрілки робочою стороною донизу. Далі стрічка потрапляє на гравітаційний натяжний пристрій 13. 2 UA 69605 U 5 10 15 20 Після того, як стрічка 5 обернеться навкруги останнього барабана натяжного пристрою 13, вона потрапляє на початковий барабан 2. Стрічка 5 готова прийняти продукт під завантаження: вона орієнтована робочою поверхнею догори. Конвеєр є пожежобезпечним: практично на всьому протязі конвеєра стрічка 5 не стикається безпосередньо з деталями, що обертаються, рухомими або нерухомими деталями або вузлами, за винятком початкового та кінцевого обвідних барабанів, які лише підтримують стрічку. Переваги конвеєра з підвісною стрічкою, що заявляється: - зняття зі стрічки тягової функції дає можливість застосування більш тонкої конвеєрної гладкої стрічки вітчизняного виробництва; - застосування тільки одного тягового троса; - можливість підіймання продукта під кутами, які значно перевищують кути природного укосу; - можливість переміщення продуктів (борошно, цемент), що порошать (дрібнодисперсних), без втрат на трасі; - малі радіуси повороту конвеєра у горизонтальній та вертикальній площинах; - повна відсутність рухомих деталей та вузлів на трасі конвеєра. З цієї причини просто контролювати роботу кареток: вони самі "приїжджають" на місце огляду; - низьке енергоспоживання. За рахунок уведення в конвеєр з підвісною стрічкою, що заявляється, тягового троса та звільнення вантажонесучої стрічки від тягової функції сповільнюється знос стрічки та збільшується термін її служби. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 1. Конвеєр з підвісною стрічкою, що містить опорну раму (постав) із закріпленими на ній по обидва боки конвеєра напрямними у вигляді поодиноких труб, що огинають початковий та кінцевий барабани, та нескінченну конвеєрну стрічку, на бортах якої установлені каретки з можливістю їх руху по напрямних, які мають на окремих ділянках скривлення у просторі, утворюючи увігнуту в площині, перпендикулярній осі конвеєра, форму стрічки, причому на вантажонесучій ділянці напрямні зближені для збільшення жолобчастості стрічки, а в районі барабанів розведені на відстань, яка забезпечує прилягання стрічки до робочої поверхні барабанів, який відрізняється тим, що в нього уведений тяговий орган у вигляді нескінченного троса, який сполучається з конвеєрною стрічкою за допомогою уловлювачів, що закріплені на каретках, при цьому в серединній частині конвеєра стрічка має краплеподібну форму, а холоста гілка стрічки в комплексі з нижньою парою напрямних повернена на 180 градусів навкруги поздовжньої осі конвеєра. 2. Конвеєр за п. 1, який відрізняється тим, що уловлювачі на всіх каретках закріплені на одній бічній поверхні. 3. Конвеєр за п. 1, який відрізняється тим, що в районах завантаження і розвантаження під стрічкою розміщені роликові опори. 3 UA 69605 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
