Спосіб і пристрій для вимірювання товщини шару частково кристалізованих розплавів
Формула / Реферат
1. Спосіб вимірювання товщини шару частково кристалізованого розплаву на стрічковому транспортері за допомогою магнітних полів при безперервному відливанні штаби, причому магнітне поле формують на одній стороні частково кристалізованого розплаву (2) за допомогою електромагнітних котушок (1) мішалки так, що магнітне поле проникає через частково кристалізований розплав (2), при цьому на іншій стороні частково кристалізованого розплаву (2) вимірюють напруженість залишкового поля, що залишається, для магнітного поля, яке спадає при проходженні частково кристалізованого розплаву (2), і використовують одержане значення для обчислення товщини шару частково кристалізованого розплаву (2).
2. Спосіб за п. 1, в якому магнітні поля формують з частотою від 500 Гц до 10000 Гц.
3. Спосіб за будь-яким з попередніх пунктів, в якому електромагнітні котушки (1) мішалки використовують з частотами, меншими 20 Гц так, що при роботі котушок (1) мішалки виникають вищі гармоніки, які мають частоти від 500 Гц до 10000 Гц.
4. Спосіб за будь-яким з попередніх пунктів, в якому частоти від 500 Гц до 10000 Гц безпосередньо вводять в котушки (1) мішалки.
5. Спосіб за будь-яким з попередніх пунктів, в якому для вимірювання товщини шару використовують декілька частот між 500 Гц і 10000 Гц.
6. Спосіб за будь-яким з попередніх пунктів, в якому для отримання декількох точок вимірювання декілька сенсорів (3) розміщують по ширині стрічкового транспортера .

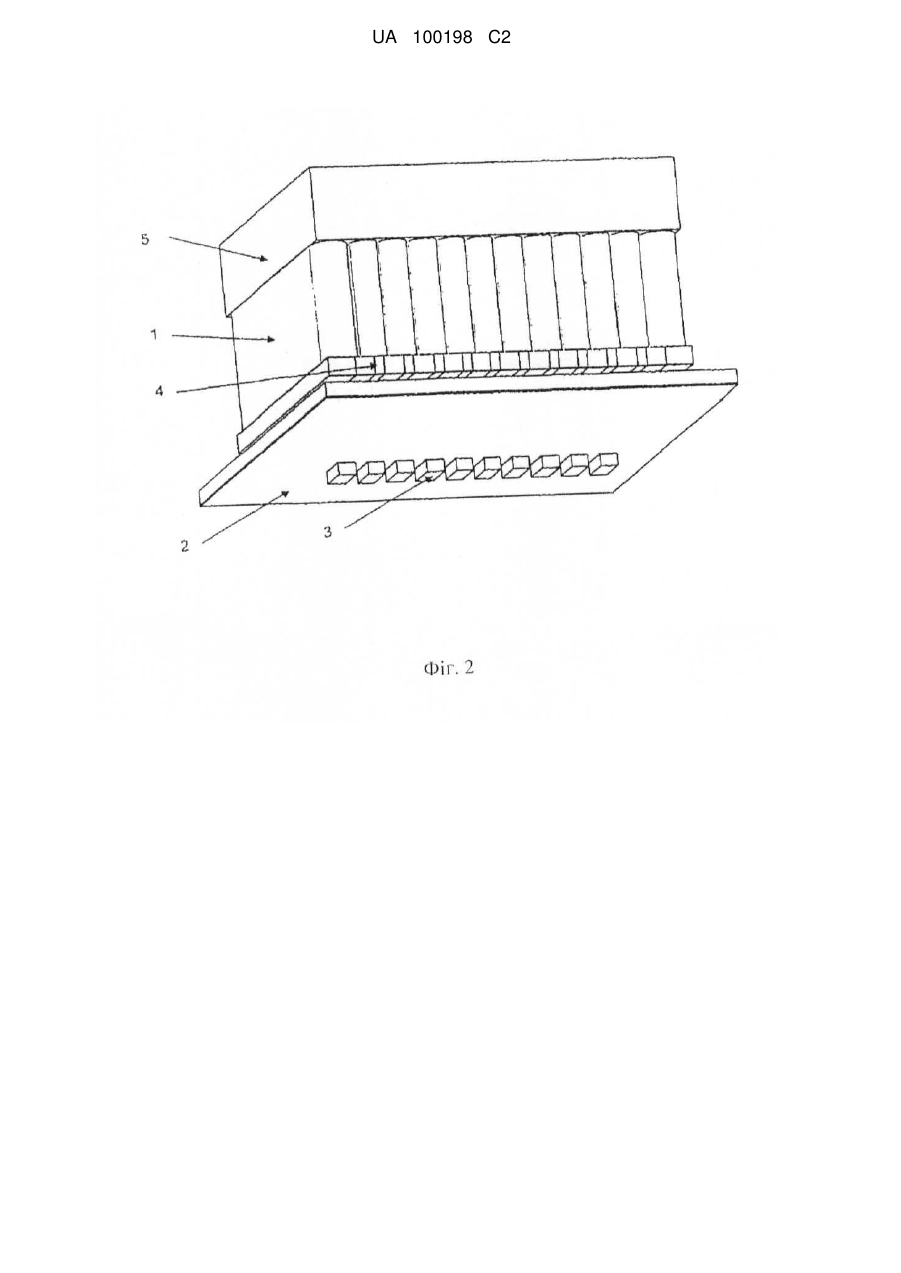

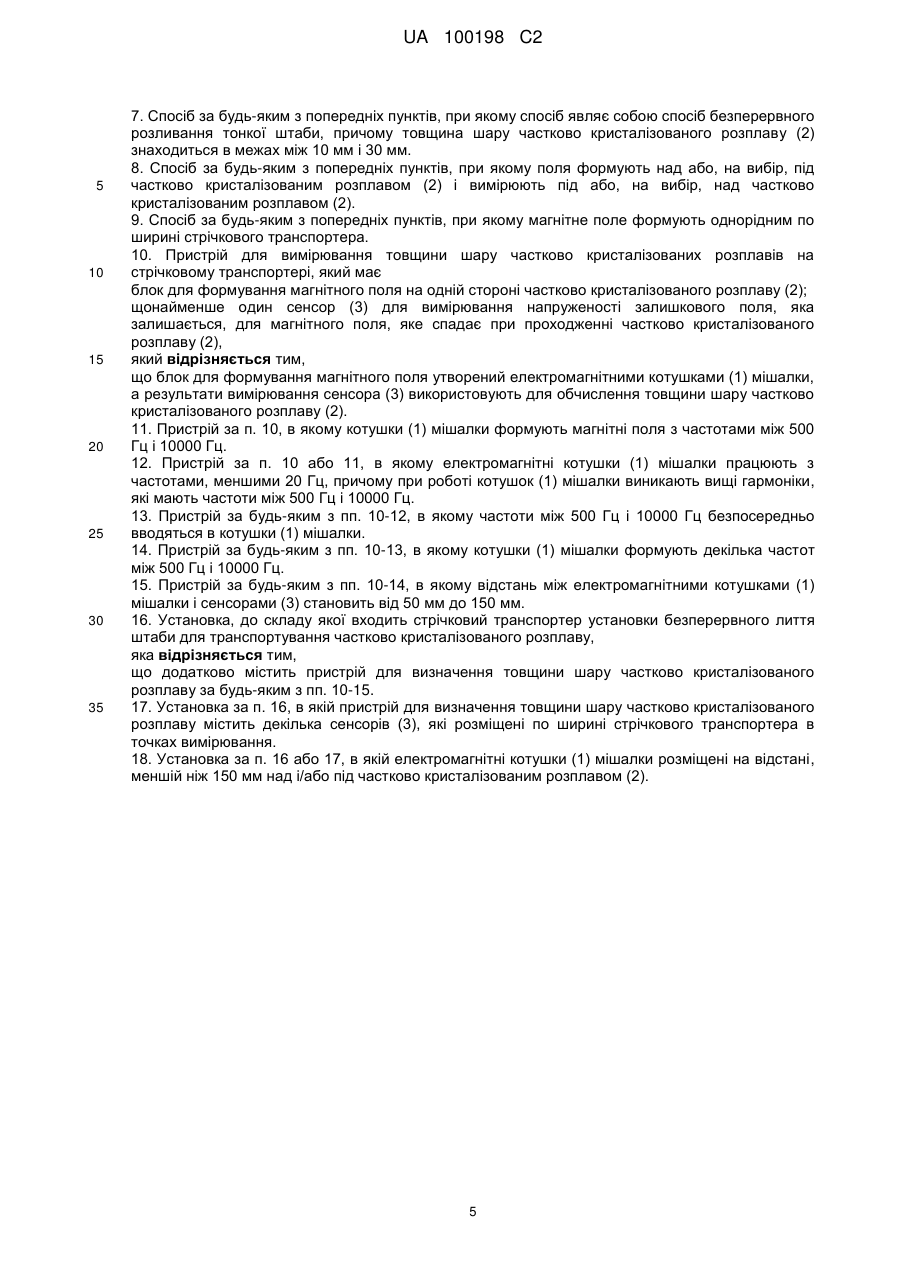

7. Спосіб за будь-яким з попередніх пунктів, при якому спосіб являє собою спосіб безперервного розливання тонкої штаби, причому товщина шару частково кристалізованого розплаву (2) знаходиться в межах між 10 мм і 30 мм.
8. Спосіб за будь-яким з попередніх пунктів, при якому поля формують над або, на вибір, під частково кристалізованим розплавом (2) і вимірюють під або, на вибір, над частково кристалізованим розплавом (2).
9. Спосіб за будь-яким з попередніх пунктів, при якому магнітне поле формують однорідним по ширині стрічкового транспортера.
10. Пристрій для вимірювання товщини шару частково кристалізованих розплавів на стрічковому транспортері, який має
блок для формування магнітного поля на одній стороні частково кристалізованого розплаву (2);
щонайменше один сенсор (3) для вимірювання напруженості залишкового поля, яка залишається, для магнітного поля, яке спадає при проходженні частково кристалізованого розплаву (2),
який відрізняється тим,
що блок для формування магнітного поля утворений електромагнітними котушками (1) мішалки, а результати вимірювання сенсора (3) використовують для обчислення товщини шару частково кристалізованого розплаву (2).
11. Пристрій за п. 10, в якому котушки (1) мішалки формують магнітні поля з частотами між 500 Гц і 10000 Гц.
12. Пристрій за п. 10 або 11, в якому електромагнітні котушки (1) мішалки працюють з частотами, меншими 20 Гц, причому при роботі котушок (1) мішалки виникають вищі гармоніки, які мають частоти між 500 Гц і 10000 Гц.
13. Пристрій за будь-яким з пп. 10-12, в якому частоти між 500 Гц і 10000 Гц безпосередньо вводяться в котушки (1) мішалки.
14. Пристрій за будь-яким з пп. 10-13, в якому котушки (1) мішалки формують декілька частот між 500 Гц і 10000 Гц.
15. Пристрій за будь-яким з пп. 10-14, в якому відстань між електромагнітними котушками (1) мішалки і сенсорами (3) становить від 50 мм до 150 мм.
16. Установка, до складу якої входить стрічковий транспортер установки безперервного лиття штаби для транспортування частково кристалізованого розплаву,
яка відрізняється тим,
що додатково містить пристрій для визначення товщини шару частково кристалізованого розплаву за будь-яким з пп. 10-15.
17. Установка за п. 16, в якій пристрій для визначення товщини шару частково кристалізованого розплаву містить декілька сенсорів (3), які розміщені по ширині стрічкового транспортера в точках вимірювання.
18. Установка за п. 16 або 17, в якій електромагнітні котушки (1) мішалки розміщені на відстані, меншій ніж 150 мм над і/або під частково кристалізованим розплавом (2).
Текст

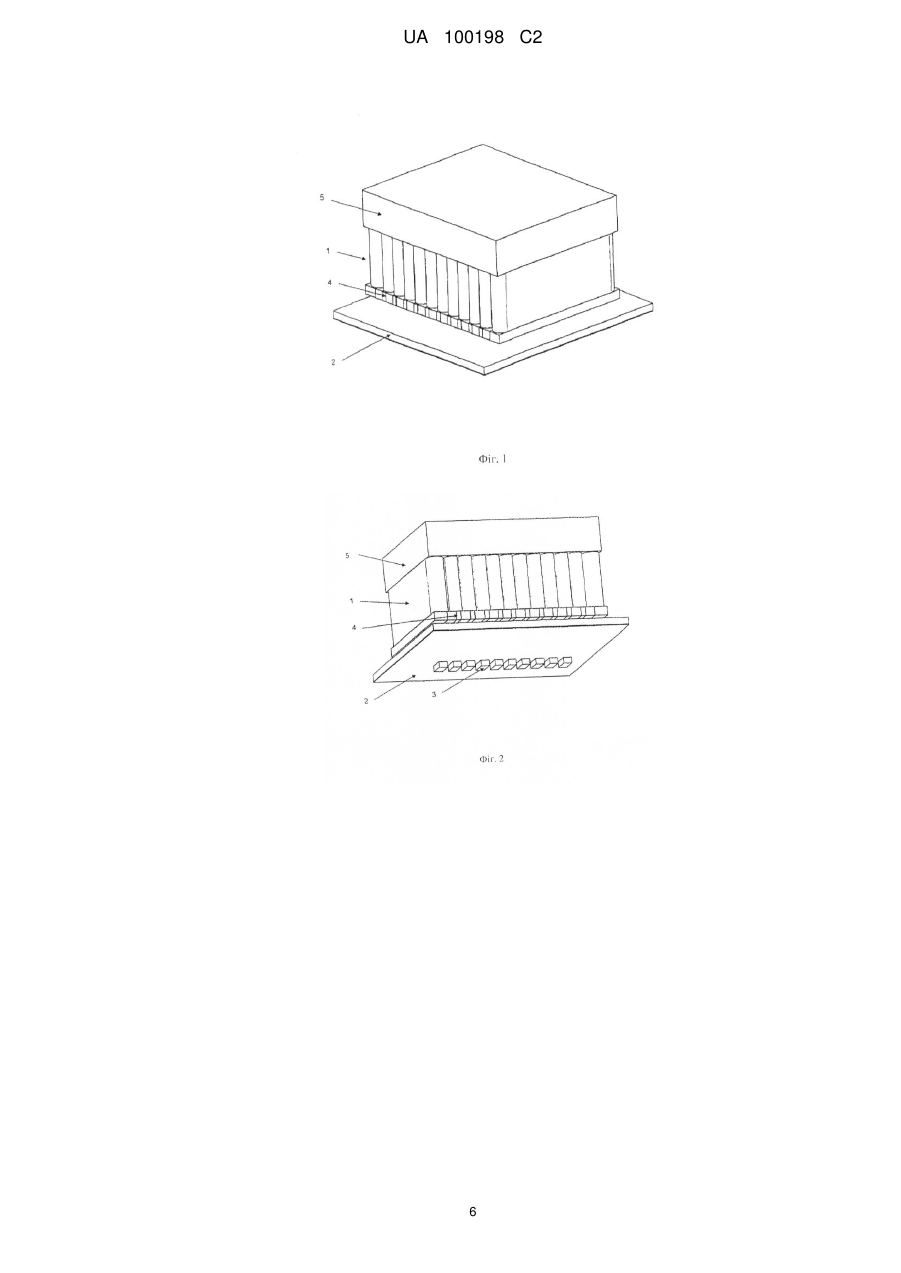

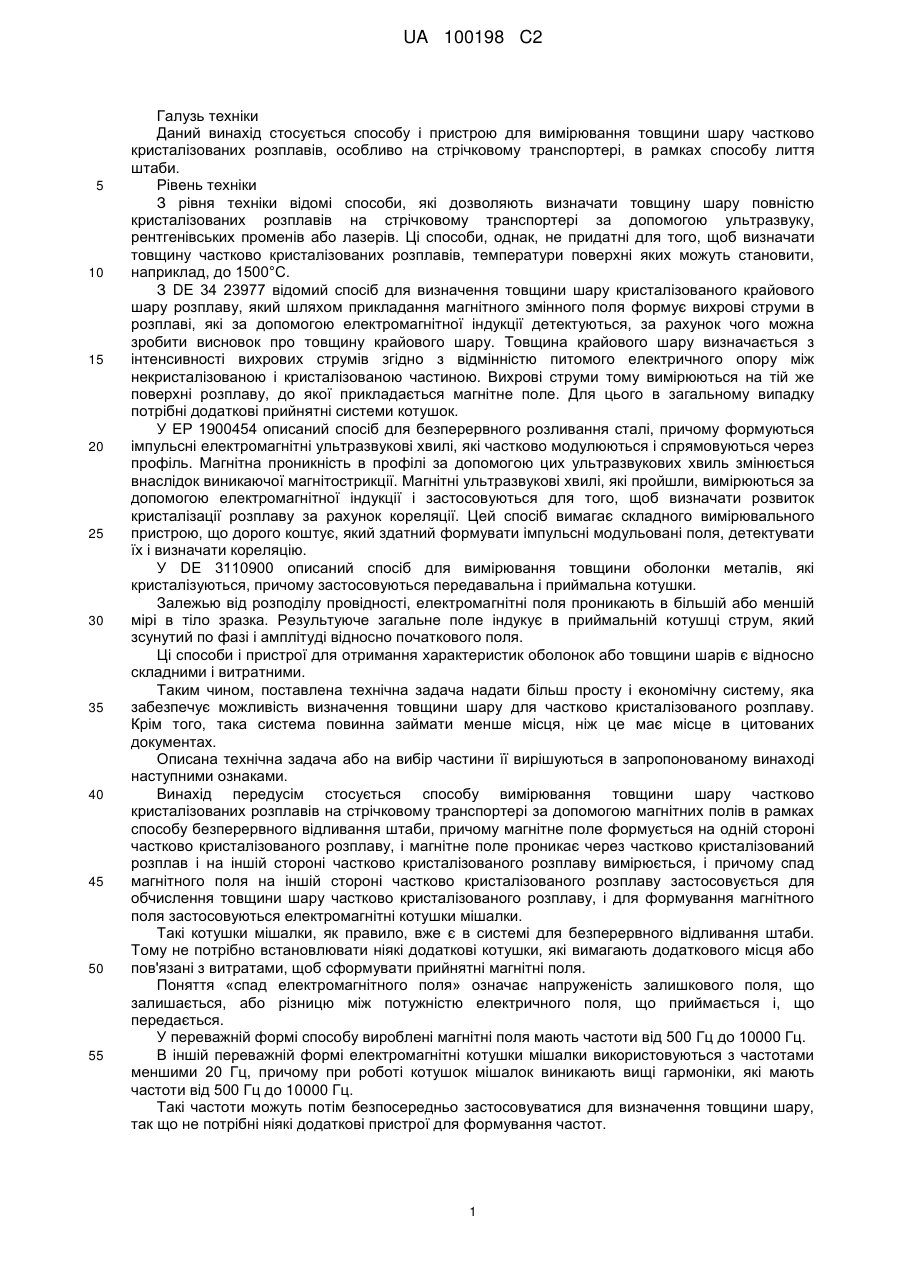

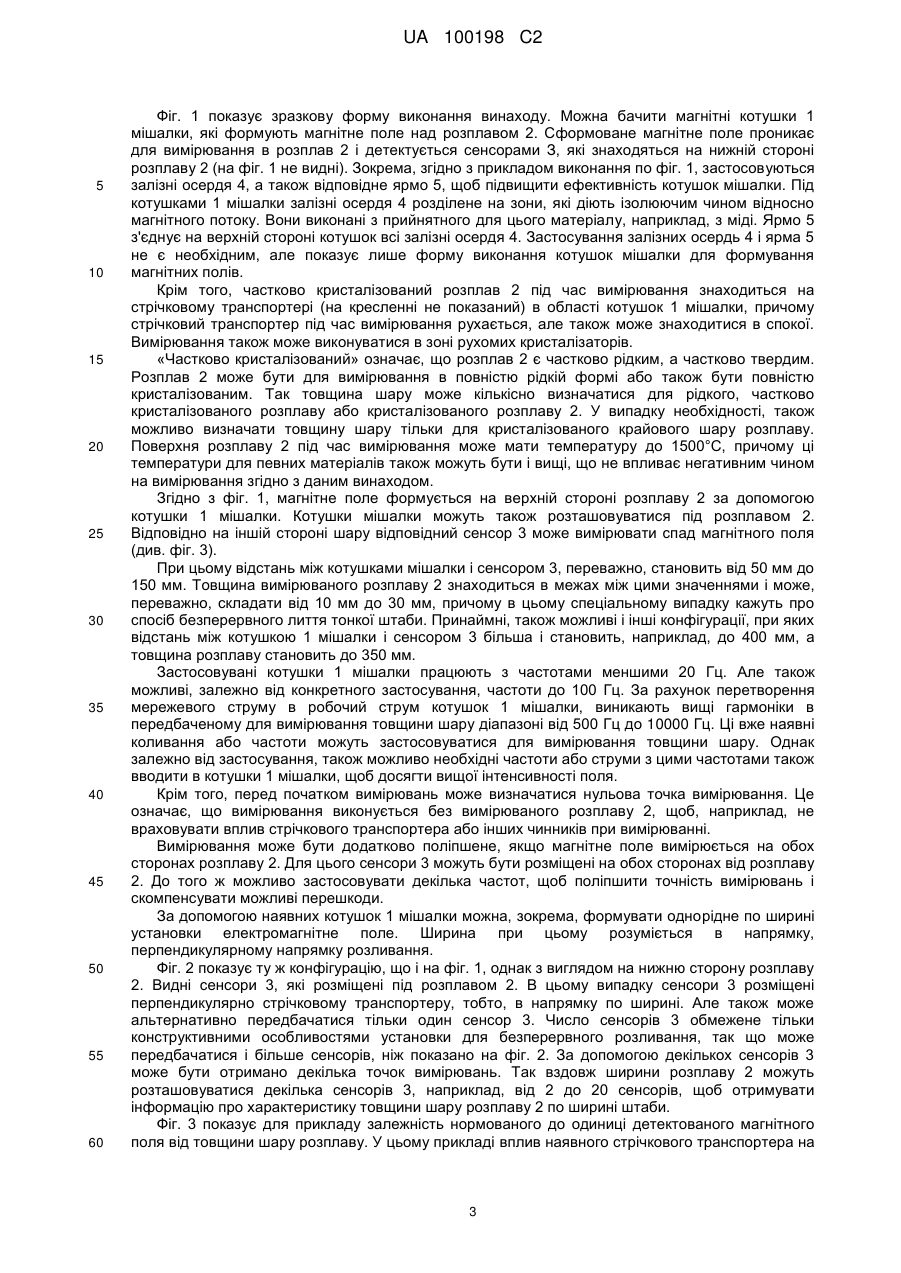

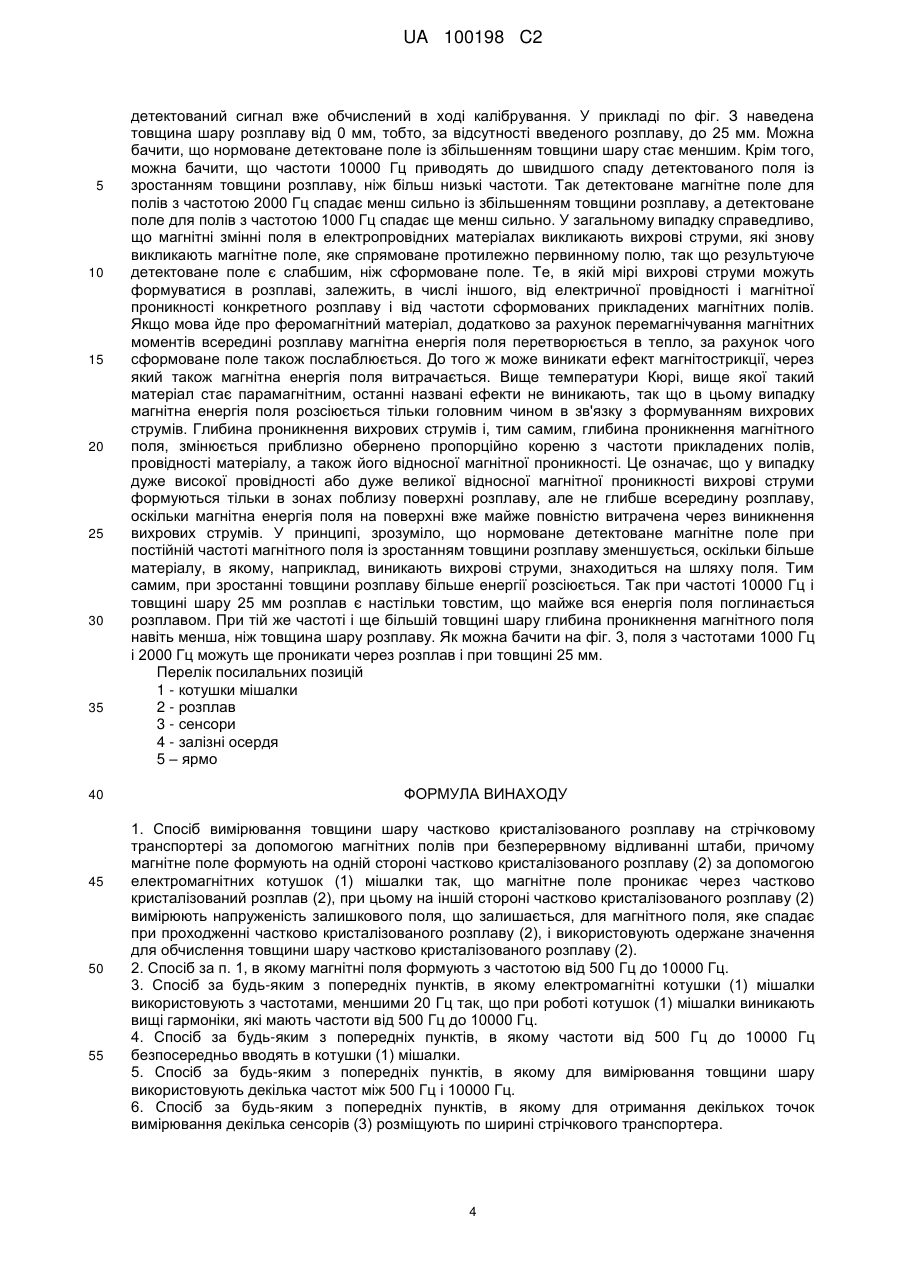

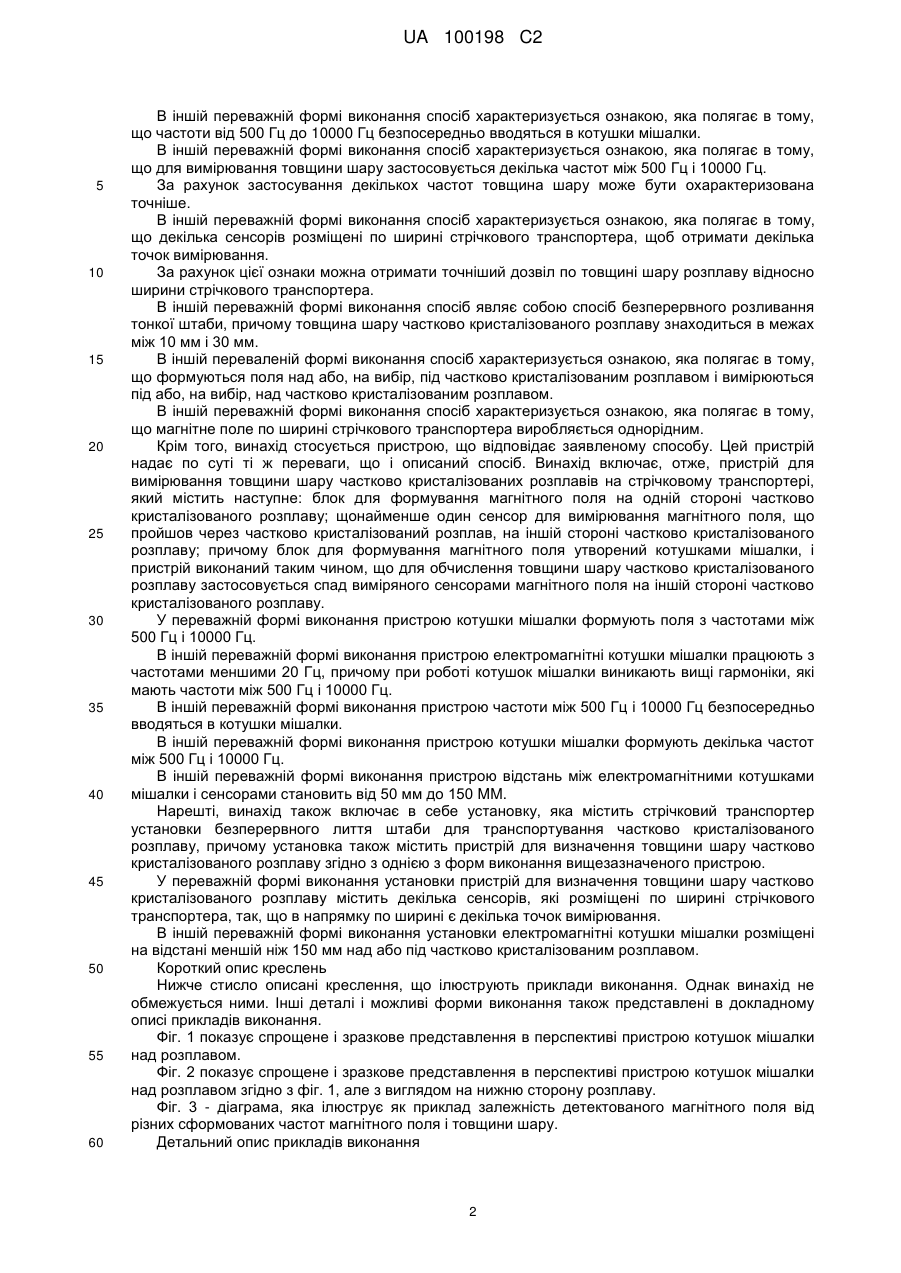

Реферат: Даний винахід стосується способу і пристрою для вимірювання товщини шару частково кристалізованих розплавів, особливо на стрічковому транспортері, в рамках способу лиття штаби. Для визначення товщини шару застосовуються магнітні поля, які формуються за допомогою наявних електромагнітних котушок мішалки на одній стороні шару. Послаблене магнітне поле потім детектується на іншій стороні шару і застосовується для обчислення товщини шару. UA 100198 C2 (12) UA 100198 C2 UA 100198 C2 5 10 15 20 25 30 35 40 45 50 55 Галузь техніки Даний винахід стосується способу і пристрою для вимірювання товщини шару частково кристалізованих розплавів, особливо на стрічковому транспортері, в рамках способу лиття штаби. Рівень техніки З рівня техніки відомі способи, які дозволяють визначати товщину шару повністю кристалізованих розплавів на стрічковому транспортері за допомогою ультразвуку, рентгенівських променів або лазерів. Ці способи, однак, не придатні для того, щоб визначати товщину частково кристалізованих розплавів, температури поверхні яких можуть становити, наприклад, до 1500°С. З DE 34 23977 відомий спосіб для визначення товщини шару кристалізованого крайового шару розплаву, який шляхом прикладання магнітного змінного поля формує вихрові струми в розплаві, які за допомогою електромагнітної індукції детектуються, за рахунок чого можна зробити висновок про товщину крайового шару. Товщина крайового шару визначається з інтенсивності вихрових струмів згідно з відмінністю питомого електричного опору між некристалізованою і кристалізованою частиною. Вихрові струми тому вимірюються на тій же поверхні розплаву, до якої прикладається магнітне поле. Для цього в загальному випадку потрібні додаткові прийнятні системи котушок. У ЕР 1900454 описаний спосіб для безперервного розливання сталі, причому формуються імпульсні електромагнітні ультразвукові хвилі, які частково модулюються і спрямовуються через профіль. Магнітна проникність в профілі за допомогою цих ультразвукових хвиль змінюється внаслідок виникаючої магнітострикції. Магнітні ультразвукові хвилі, які пройшли, вимірюються за допомогою електромагнітної індукції і застосовуються для того, щоб визначати розвиток кристалізації розплаву за рахунок кореляції. Цей спосіб вимагає складного вимірювального пристрою, що дорого коштує, який здатний формувати імпульсні модульовані поля, детектувати їх і визначати кореляцію. У DE 3110900 описаний спосіб для вимірювання товщини оболонки металів, які кристалізуються, причому застосовуються передавальна і приймальна котушки. Залежью від розподілу провідності, електромагнітні поля проникають в більшій або меншій мірі в тіло зразка. Результуюче загальне поле індукує в приймальній котушці струм, який зсунутий по фазі і амплітуді відносно початкового поля. Ці способи і пристрої для отримання характеристик оболонок або товщини шарів є відносно складними і витратними. Таким чином, поставлена технічна задача надати більш просту і економічну систему, яка забезпечує можливість визначення товщини шару для частково кристалізованого розплаву. Крім того, така система повинна займати менше місця, ніж це має місце в цитованих документах. Описана технічна задача або на вибір частини її вирішуються в запропонованому винаході наступними ознаками. Винахід передусім стосується способу вимірювання товщини шару частково кристалізованих розплавів на стрічковому транспортері за допомогою магнітних полів в рамках способу безперервного відливання штаби, причому магнітне поле формується на одній стороні частково кристалізованого розплаву, і магнітне поле проникає через частково кристалізований розплав і на іншій стороні частково кристалізованого розплаву вимірюється, і причому спад магнітного поля на іншій стороні частково кристалізованого розплаву застосовується для обчислення товщини шару частково кристалізованого розплаву, і для формування магнітного поля застосовуються електромагнітні котушки мішалки. Такі котушки мішалки, як правило, вже є в системі для безперервного відливання штаби. Тому не потрібно встановлювати ніякі додаткові котушки, які вимагають додаткового місця або пов'язані з витратами, щоб сформувати прийнятні магнітні поля. Поняття «спад електромагнітного поля» означає напруженість залишкового поля, що залишається, або різницю між потужністю електричного поля, що приймається і, що передається. У переважній формі способу вироблені магнітні поля мають частоти від 500 Гц до 10000 Гц. В іншій переважній формі електромагнітні котушки мішалки використовуються з частотами меншими 20 Гц, причому при роботі котушок мішалок виникають вищі гармоніки, які мають частоти від 500 Гц до 10000 Гц. Такі частоти можуть потім безпосередньо застосовуватися для визначення товщини шару, так що не потрібні ніякі додаткові пристрої для формування частот. 1 UA 100198 C2 5 10 15 20 25 30 35 40 45 50 55 60 В іншій переважній формі виконання спосіб характеризується ознакою, яка полягає в тому, що частоти від 500 Гц до 10000 Гц безпосередньо вводяться в котушки мішалки. В іншій переважній формі виконання спосіб характеризується ознакою, яка полягає в тому, що для вимірювання товщини шару застосовується декілька частот між 500 Гц і 10000 Гц. За рахунок застосування декількох частот товщина шару може бути охарактеризована точніше. В іншій переважній формі виконання спосіб характеризується ознакою, яка полягає в тому, що декілька сенсорів розміщені по ширині стрічкового транспортера, щоб отримати декілька точок вимірювання. За рахунок цієї ознаки можна отримати точніший дозвіл по товщині шару розплаву відносно ширини стрічкового транспортера. В іншій переважній формі виконання спосіб являє собою спосіб безперервного розливання тонкої штаби, причому товщина шару частково кристалізованого розплаву знаходиться в межах між 10 мм і 30 мм. В іншій переваленій формі виконання спосіб характеризується ознакою, яка полягає в тому, що формуються поля над або, на вибір, під частково кристалізованим розплавом і вимірюються під або, на вибір, над частково кристалізованим розплавом. В іншій переважній формі виконання спосіб характеризується ознакою, яка полягає в тому, що магнітне поле по ширині стрічкового транспортера виробляється однорідним. Крім того, винахід стосується пристрою, що відповідає заявленому способу. Цей пристрій надає по суті ті ж переваги, що і описаний спосіб. Винахід включає, отже, пристрій для вимірювання товщини шару частково кристалізованих розплавів на стрічковому транспортері, який містить наступне: блок для формування магнітного поля на одній стороні частково кристалізованого розплаву; щонайменше один сенсор для вимірювання магнітного поля, що пройшов через частково кристалізований розплав, на іншій стороні частково кристалізованого розплаву; причому блок для формування магнітного поля утворений котушками мішалки, і пристрій виконаний таким чином, що для обчислення товщини шару частково кристалізованого розплаву застосовується спад виміряного сенсорами магнітного поля на іншій стороні частково кристалізованого розплаву. У переважній формі виконання пристрою котушки мішалки формують поля з частотами між 500 Гц і 10000 Гц. В іншій переважній формі виконання пристрою електромагнітні котушки мішалки працюють з частотами меншими 20 Гц, причому при роботі котушок мішалки виникають вищі гармоніки, які мають частоти між 500 Гц і 10000 Гц. В іншій переважній формі виконання пристрою частоти між 500 Гц і 10000 Гц безпосередньо вводяться в котушки мішалки. В іншій переважній формі виконання пристрою котушки мішалки формують декілька частот між 500 Гц і 10000 Гц. В іншій переважній формі виконання пристрою відстань між електромагнітними котушками мішалки і сенсорами становить від 50 мм до 150 MM. Нарешті, винахід також включає в себе установку, яка містить стрічковий транспортер установки безперервного лиття штаби для транспортування частково кристалізованого розплаву, причому установка також містить пристрій для визначення товщини шару частково кристалізованого розплаву згідно з однією з форм виконання вищезазначеного пристрою. У переважній формі виконання установки пристрій для визначення товщини шару частково кристалізованого розплаву містить декілька сенсорів, які розміщені по ширині стрічкового транспортера, так, що в напрямку по ширині є декілька точок вимірювання. В іншій переважній формі виконання установки електромагнітні котушки мішалки розміщені на відстані меншій ніж 150 мм над або під частково кристалізованим розплавом. Короткий опис креслень Нижче стисло описані креслення, що ілюструють приклади виконання. Однак винахід не обмежується ними. Інші деталі і можливі форми виконання також представлені в докладному описі прикладів виконання. Фіг. 1 показує спрощене і зразкове представлення в перспективі пристрою котушок мішалки над розплавом. Фіг. 2 показує спрощене і зразкове представлення в перспективі пристрою котушок мішалки над розплавом згідно з фіг. 1, але з виглядом на нижню сторону розплаву. Фіг. 3 - діаграма, яка ілюструє як приклад залежність детектованого магнітного поля від різних сформованих частот магнітного поля і товщини шару. Детальний опис прикладів виконання 2 UA 100198 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 1 показує зразкову форму виконання винаходу. Можна бачити магнітні котушки 1 мішалки, які формують магнітне поле над розплавом 2. Сформоване магнітне поле проникає для вимірювання в розплав 2 і детектується сенсорами З, які знаходяться на нижній стороні розплаву 2 (на фіг. 1 не видні). Зокрема, згідно з прикладом виконання по фіг. 1, застосовуються залізні осердя 4, а також відповідне ярмо 5, щоб підвищити ефективність котушок мішалки. Під котушками 1 мішалки залізні осердя 4 розділене на зони, які діють ізолюючим чином відносно магнітного потоку. Вони виконані з прийнятного для цього матеріалу, наприклад, з міді. Ярмо 5 з'єднує на верхній стороні котушок всі залізні осердя 4. Застосування залізних осердь 4 і ярма 5 не є необхідним, але показує лише форму виконання котушок мішалки для формування магнітних полів. Крім того, частково кристалізований розплав 2 під час вимірювання знаходиться на стрічковому транспортері (на кресленні не показаний) в області котушок 1 мішалки, причому стрічковий транспортер під час вимірювання рухається, але також може знаходитися в спокої. Вимірювання також може виконуватися в зоні рухомих кристалізаторів. «Частково кристалізований» означає, що розплав 2 є частково рідким, а частково твердим. Розплав 2 може бути для вимірювання в повністю рідкій формі або також бути повністю кристалізованим. Так товщина шару може кількісно визначатися для рідкого, частково кристалізованого розплаву або кристалізованого розплаву 2. У випадку необхідності, також можливо визначати товщину шару тільки для кристалізованого крайового шару розплаву. Поверхня розплаву 2 під час вимірювання може мати температуру до 1500°С, причому ці температури для певних матеріалів також можуть бути і вищі, що не впливає негативним чином на вимірювання згідно з даним винаходом. Згідно з фіг. 1, магнітне поле формується на верхній стороні розплаву 2 за допомогою котушки 1 мішалки. Котушки мішалки можуть також розташовуватися під розплавом 2. Відповідно на іншій стороні шару відповідний сенсор 3 може вимірювати спад магнітного поля (див. фіг. 3). При цьому відстань між котушками мішалки і сенсором 3, переважно, становить від 50 мм до 150 мм. Товщина вимірюваного розплаву 2 знаходиться в межах між цими значеннями і може, переважно, складати від 10 мм до 30 мм, причому в цьому спеціальному випадку кажуть про спосіб безперервного лиття тонкої штаби. Принаймні, також можливі і інші конфігурації, при яких відстань між котушкою 1 мішалки і сенсором 3 більша і становить, наприклад, до 400 мм, а товщина розплаву становить до 350 мм. Застосовувані котушки 1 мішалки працюють з частотами меншими 20 Гц. Але також можливі, залежно від конкретного застосування, частоти до 100 Гц. За рахунок перетворення мережевого струму в робочий струм котушок 1 мішалки, виникають вищі гармоніки в передбаченому для вимірювання товщини шару діапазоні від 500 Гц до 10000 Гц. Ці вже наявні коливання або частоти можуть застосовуватися для вимірювання товщини шару. Однак залежно від застосування, також можливо необхідні частоти або струми з цими частотами також вводити в котушки 1 мішалки, щоб досягти вищої інтенсивності поля. Крім того, перед початком вимірювань може визначатися нульова точка вимірювання. Це означає, що вимірювання виконується без вимірюваного розплаву 2, щоб, наприклад, не враховувати вплив стрічкового транспортера або інших чинників при вимірюванні. Вимірювання може бути додатково поліпшене, якщо магнітне поле вимірюється на обох сторонах розплаву 2. Для цього сенсори 3 можуть бути розміщені на обох сторонах від розплаву 2. До того ж можливо застосовувати декілька частот, щоб поліпшити точність вимірювань і скомпенсувати можливі перешкоди. За допомогою наявних котушок 1 мішалки можна, зокрема, формувати однорідне по ширині установки електромагнітне поле. Ширина при цьому розуміється в напрямку, перпендикулярному напрямку розливання. Фіг. 2 показує ту ж конфігурацію, що і на фіг. 1, однак з виглядом на нижню сторону розплаву 2. Видні сенсори 3, які розміщені під розплавом 2. В цьому випадку сенсори 3 розміщені перпендикулярно стрічковому транспортеру, тобто, в напрямку по ширині. Але також може альтернативно передбачатися тільки один сенсор 3. Число сенсорів 3 обмежене тільки конструктивними особливостями установки для безперервного розливання, так що може передбачатися і більше сенсорів, ніж показано на фіг. 2. За допомогою декількох сенсорів 3 може бути отримано декілька точок вимірювань. Так вздовж ширини розплаву 2 можуть розташовуватися декілька сенсорів 3, наприклад, від 2 до 20 сенсорів, щоб отримувати інформацію про характеристику товщини шару розплаву 2 по ширині штаби. Фіг. 3 показує для прикладу залежність нормованого до одиниці детектованого магнітного поля від товщини шару розплаву. У цьому прикладі вплив наявного стрічкового транспортера на 3 UA 100198 C2 5 10 15 20 25 30 35 40 45 50 55 детектований сигнал вже обчислений в ході калібрування. У прикладі по фіг. З наведена товщина шару розплаву від 0 мм, тобто, за відсутності введеного розплаву, до 25 мм. Можна бачити, що нормоване детектоване поле із збільшенням товщини шару стає меншим. Крім того, можна бачити, що частоти 10000 Гц приводять до швидшого спаду детектованого поля із зростанням товщини розплаву, ніж більш низькі частоти. Так детектоване магнітне поле для полів з частотою 2000 Гц спадає менш сильно із збільшенням товщини розплаву, а детектоване поле для полів з частотою 1000 Гц спадає ще менш сильно. У загальному випадку справедливо, що магнітні змінні поля в електропровідних матеріалах викликають вихрові струми, які знову викликають магнітне поле, яке спрямоване протилежно первинному полю, так що результуюче детектоване поле є слабшим, ніж сформоване поле. Те, в якій мірі вихрові струми можуть формуватися в розплаві, залежить, в числі іншого, від електричної провідності і магнітної проникності конкретного розплаву і від частоти сформованих прикладених магнітних полів. Якщо мова йде про феромагнітний матеріал, додатково за рахунок перемагнічування магнітних моментів всередині розплаву магнітна енергія поля перетворюється в тепло, за рахунок чого сформоване поле також послаблюється. До того ж може виникати ефект магнітострикції, через який також магнітна енергія поля витрачається. Вище температури Кюрі, вище якої такий матеріал стає парамагнітним, останні названі ефекти не виникають, так що в цьому випадку магнітна енергія поля розсіюється тільки головним чином в зв'язку з формуванням вихрових струмів. Глибина проникнення вихрових струмів і, тим самим, глибина проникнення магнітного поля, змінюється приблизно обернено пропорційно кореню з частоти прикладених полів, провідності матеріалу, а також його відносної магнітної проникності. Це означає, що у випадку дуже високої провідності або дуже великої відносної магнітної проникності вихрові струми формуються тільки в зонах поблизу поверхні розплаву, але не глибше всередину розплаву, оскільки магнітна енергія поля на поверхні вже майже повністю витрачена через виникнення вихрових струмів. У принципі, зрозуміло, що нормоване детектоване магнітне поле при постійній частоті магнітного поля із зростанням товщини розплаву зменшується, оскільки більше матеріалу, в якому, наприклад, виникають вихрові струми, знаходиться на шляху поля. Тим самим, при зростанні товщини розплаву більше енергії розсіюється. Так при частоті 10000 Гц і товщині шару 25 мм розплав є настільки товстим, що майже вся енергія поля поглинається розплавом. При тій же частоті і ще більшій товщині шару глибина проникнення магнітного поля навіть менша, ніж товщина шару розплаву. Як можна бачити на фіг. 3, поля з частотами 1000 Гц і 2000 Гц можуть ще проникати через розплав і при товщині 25 мм. Перелік посилальних позицій 1 - котушки мішалки 2 - розплав 3 - сенсори 4 - залізні осердя 5 – ярмо ФОРМУЛА ВИНАХОДУ 1. Спосіб вимірювання товщини шару частково кристалізованого розплаву на стрічковому транспортері за допомогою магнітних полів при безперервному відливанні штаби, причому магнітне поле формують на одній стороні частково кристалізованого розплаву (2) за допомогою електромагнітних котушок (1) мішалки так, що магнітне поле проникає через частково кристалізований розплав (2), при цьому на іншій стороні частково кристалізованого розплаву (2) вимірюють напруженість залишкового поля, що залишається, для магнітного поля, яке спадає при проходженні частково кристалізованого розплаву (2), і використовують одержане значення для обчислення товщини шару частково кристалізованого розплаву (2). 2. Спосіб за п. 1, в якому магнітні поля формують з частотою від 500 Гц до 10000 Гц. 3. Спосіб за будь-яким з попередніх пунктів, в якому електромагнітні котушки (1) мішалки використовують з частотами, меншими 20 Гц так, що при роботі котушок (1) мішалки виникають вищі гармоніки, які мають частоти від 500 Гц до 10000 Гц. 4. Спосіб за будь-яким з попередніх пунктів, в якому частоти від 500 Гц до 10000 Гц безпосередньо вводять в котушки (1) мішалки. 5. Спосіб за будь-яким з попередніх пунктів, в якому для вимірювання товщини шару використовують декілька частот між 500 Гц і 10000 Гц. 6. Спосіб за будь-яким з попередніх пунктів, в якому для отримання декількох точок вимірювання декілька сенсорів (3) розміщують по ширині стрічкового транспортера. 4 UA 100198 C2 5 10 15 20 25 30 35 7. Спосіб за будь-яким з попередніх пунктів, при якому спосіб являє собою спосіб безперервного розливання тонкої штаби, причому товщина шару частково кристалізованого розплаву (2) знаходиться в межах між 10 мм і 30 мм. 8. Спосіб за будь-яким з попередніх пунктів, при якому поля формують над або, на вибір, під частково кристалізованим розплавом (2) і вимірюють під або, на вибір, над частково кристалізованим розплавом (2). 9. Спосіб за будь-яким з попередніх пунктів, при якому магнітне поле формують однорідним по ширині стрічкового транспортера. 10. Пристрій для вимірювання товщини шару частково кристалізованих розплавів на стрічковому транспортері, який має блок для формування магнітного поля на одній стороні частково кристалізованого розплаву (2); щонайменше один сенсор (3) для вимірювання напруженості залишкового поля, яка залишається, для магнітного поля, яке спадає при проходженні частково кристалізованого розплаву (2), який відрізняється тим, що блок для формування магнітного поля утворений електромагнітними котушками (1) мішалки, а результати вимірювання сенсора (3) використовують для обчислення товщини шару частково кристалізованого розплаву (2). 11. Пристрій за п. 10, в якому котушки (1) мішалки формують магнітні поля з частотами між 500 Гц і 10000 Гц. 12. Пристрій за п. 10 або 11, в якому електромагнітні котушки (1) мішалки працюють з частотами, меншими 20 Гц, причому при роботі котушок (1) мішалки виникають вищі гармоніки, які мають частоти між 500 Гц і 10000 Гц. 13. Пристрій за будь-яким з пп. 10-12, в якому частоти між 500 Гц і 10000 Гц безпосередньо вводяться в котушки (1) мішалки. 14. Пристрій за будь-яким з пп. 10-13, в якому котушки (1) мішалки формують декілька частот між 500 Гц і 10000 Гц. 15. Пристрій за будь-яким з пп. 10-14, в якому відстань між електромагнітними котушками (1) мішалки і сенсорами (3) становить від 50 мм до 150 мм. 16. Установка, до складу якої входить стрічковий транспортер установки безперервного лиття штаби для транспортування частково кристалізованого розплаву, яка відрізняється тим, що додатково містить пристрій для визначення товщини шару частково кристалізованого розплаву за будь-яким з пп. 10-15. 17. Установка за п. 16, в якій пристрій для визначення товщини шару частково кристалізованого розплаву містить декілька сенсорів (3), які розміщені по ширині стрічкового транспортера в точках вимірювання. 18. Установка за п. 16 або 17, в якій електромагнітні котушки (1) мішалки розміщені на відстані, меншій ніж 150 мм над і/або під частково кристалізованим розплавом (2). 5 UA 100198 C2 6 UA 100198 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod and device for measurement of thickness of layer of partially solidified melts
Автори англійськоюVogl, Norbert, Bausch, Jorg
Назва патенту російськоюСпособ и устройство для измерения толщины слоя частично кристаллизированных расплавов
Автори російськоюФогль Норберт, Бауш Йорг
МПК / Мітки
МПК: G01B 7/06, B22D 11/16
Мітки: вимірювання, товщини, спосіб, кристалізованих, розплавів, частково, пристрій, шару
