Гібридний напівпровідниковий наноіонний фотоперетворювач
Номер патенту: 110751
Опубліковано: 10.02.2016
Автори: Кудринський Захар Русланович, Нетяга Віктор Васильович, Водоп'янов Володимир Миколайович, Бахтінов Анатолій Петрович, Ковалюк Захар Дмитрович
Формула / Реферат

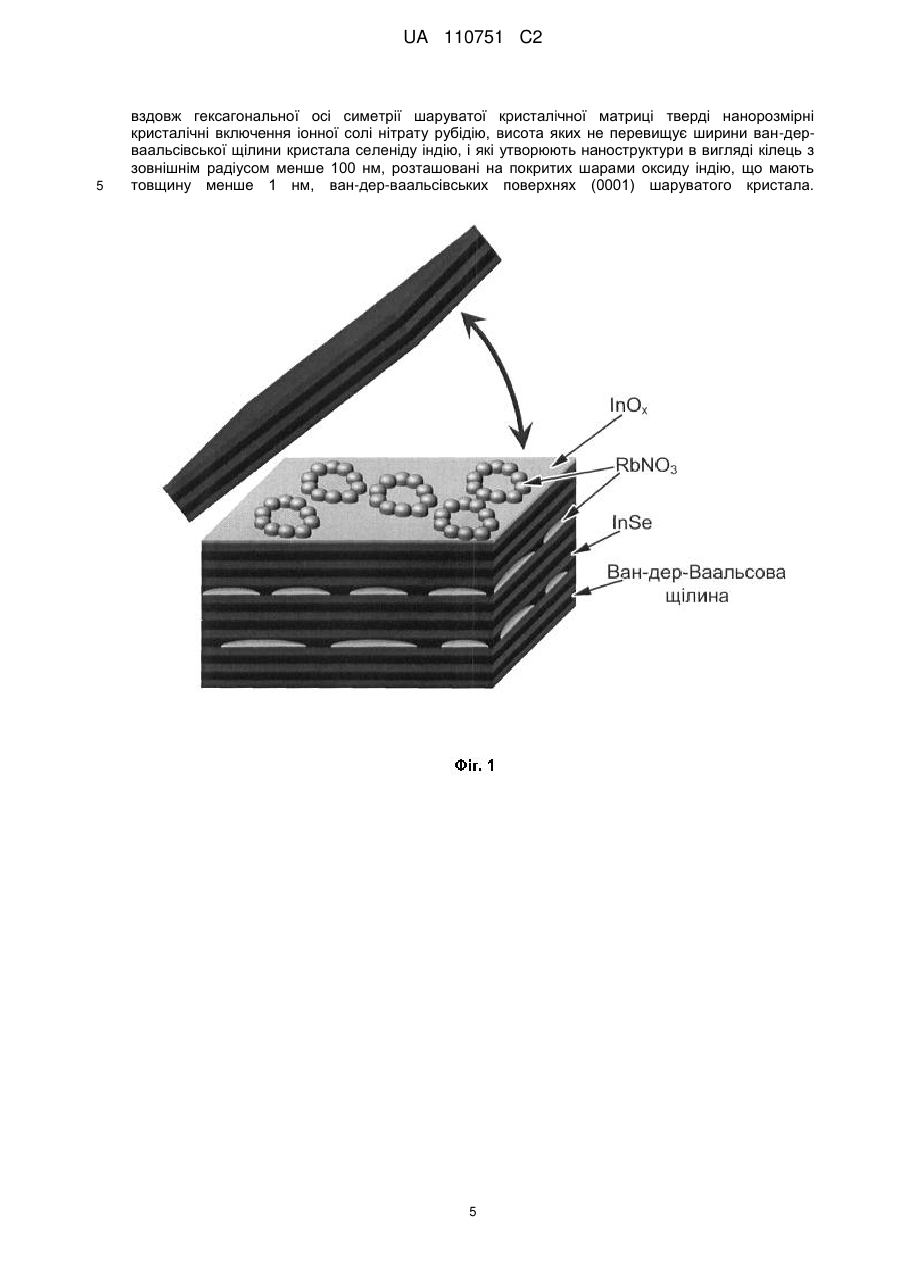

Гібридний напівпровідниковий наноіонний фотоперетворювач, що містить прозорий для оптичного випромінювання фронтальний шар металу, фоточутливий напівпровідниковий матеріал з шаруватою кристалічною структурою і розташовані на металевому шарі і на напівпровідниковому матеріалі контактні електроди, який відрізняється тим, що як фоточутливий напівпровідниковий матеріал використовується нанокомпозитний матеріал, який являє собою тверду напівпровідникову матрицю селеніду індію з шаруватою кристалічною структурою і з електронним типом провідності, що містить в собі впорядковано розташовані вздовж гексагональної осі симетрії шаруватої кристалічної матриці тверді нанорозмірні кристалічні включення іонної солі нітрату рубідію, висота яких не перевищує ширини ван-дер-ваальсівської щілини кристала селеніду індію, і які утворюють наноструктури в вигляді кілець з зовнішнім радіусом менше 100 нм, розташовані на покритих шарами оксиду індію, що мають товщину менше 1 нм, ван-дер-ваальсівських поверхнях (0001) шаруватого кристала.
Текст

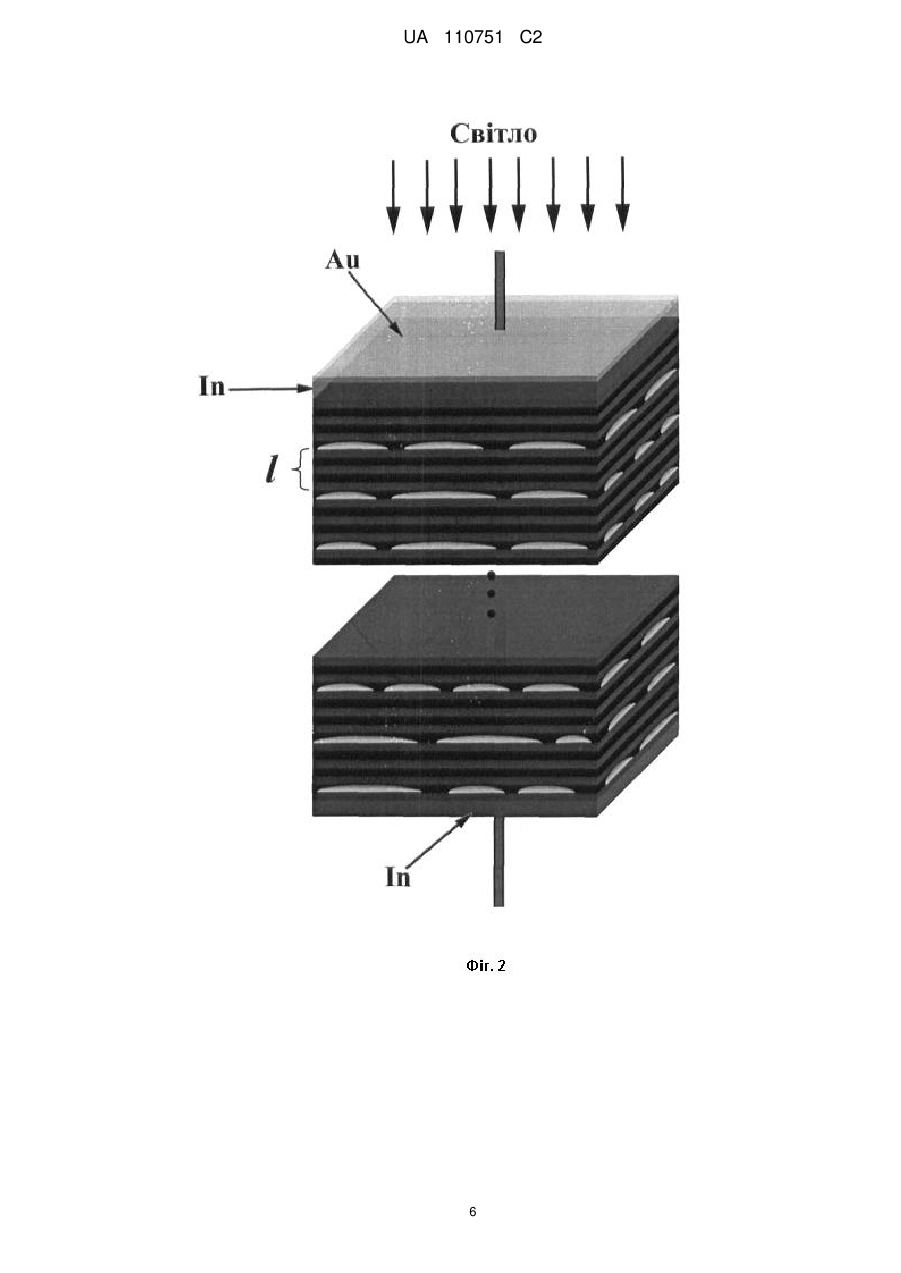

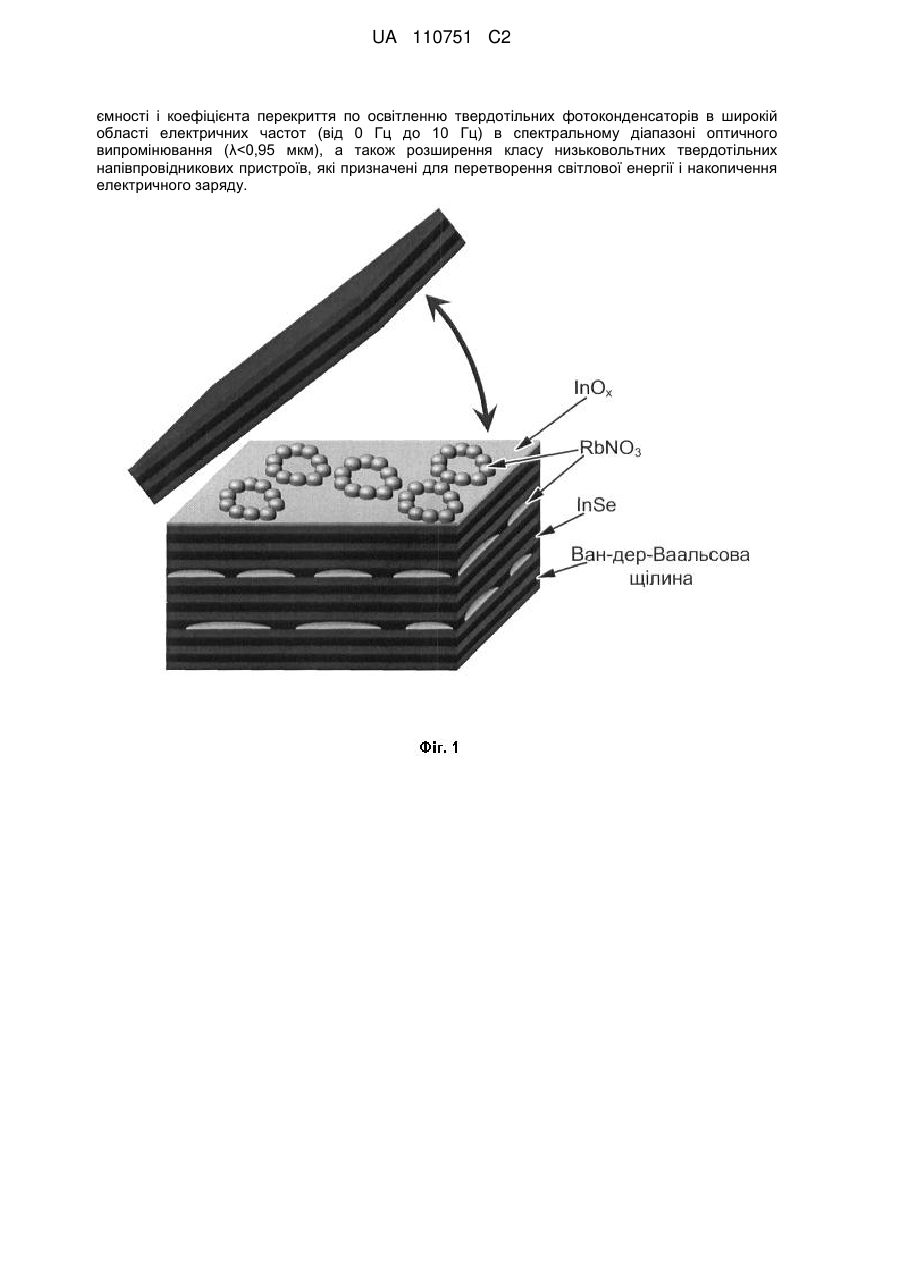

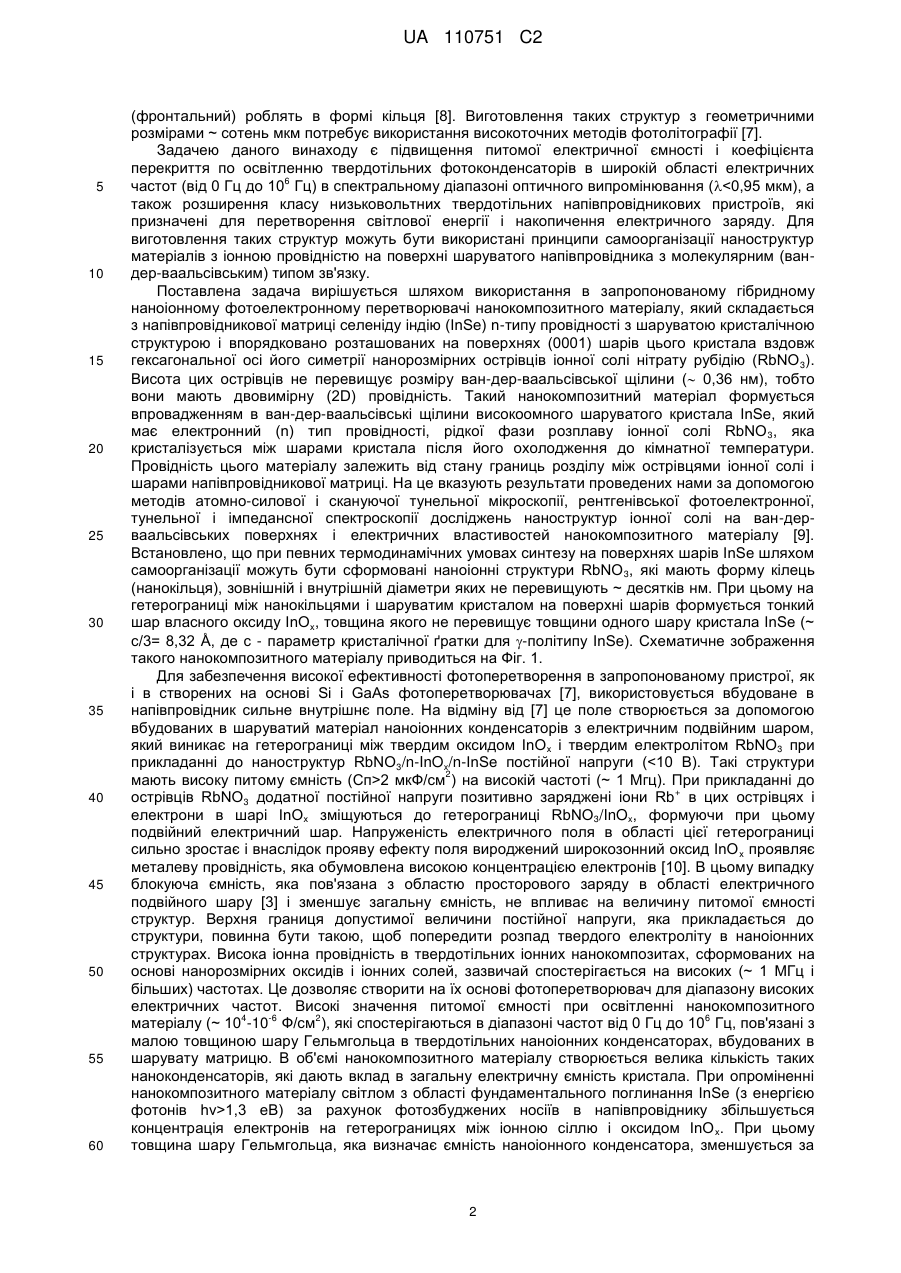

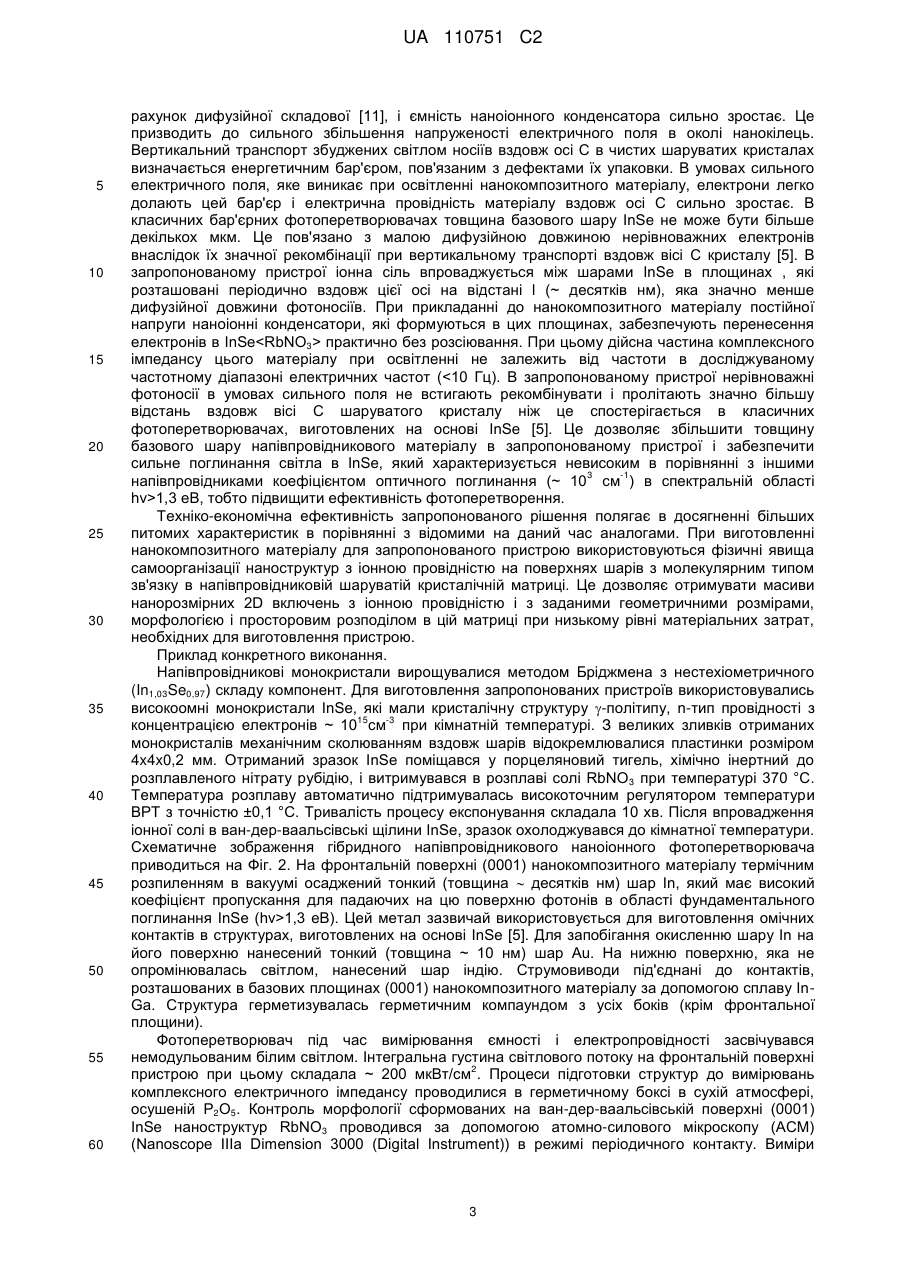

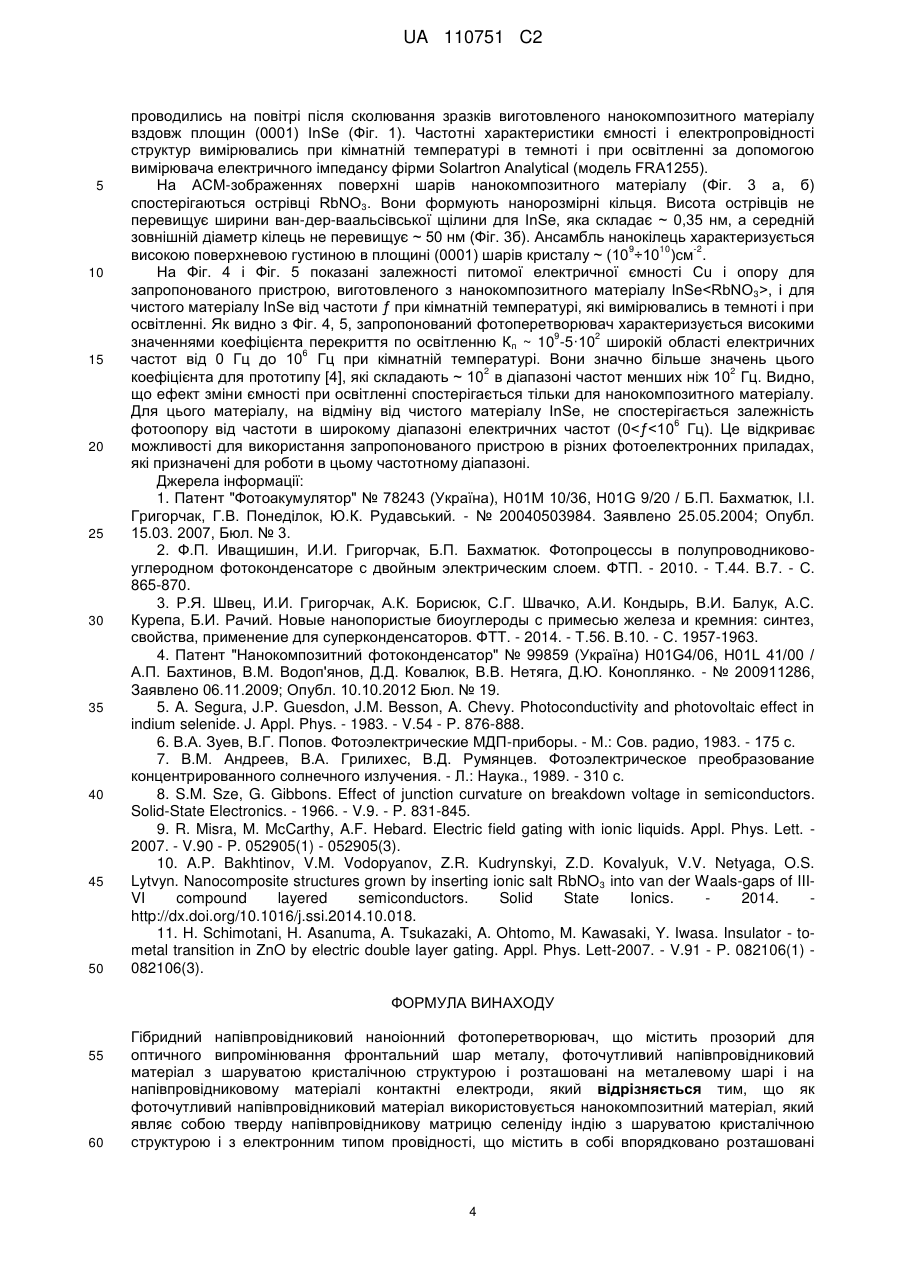

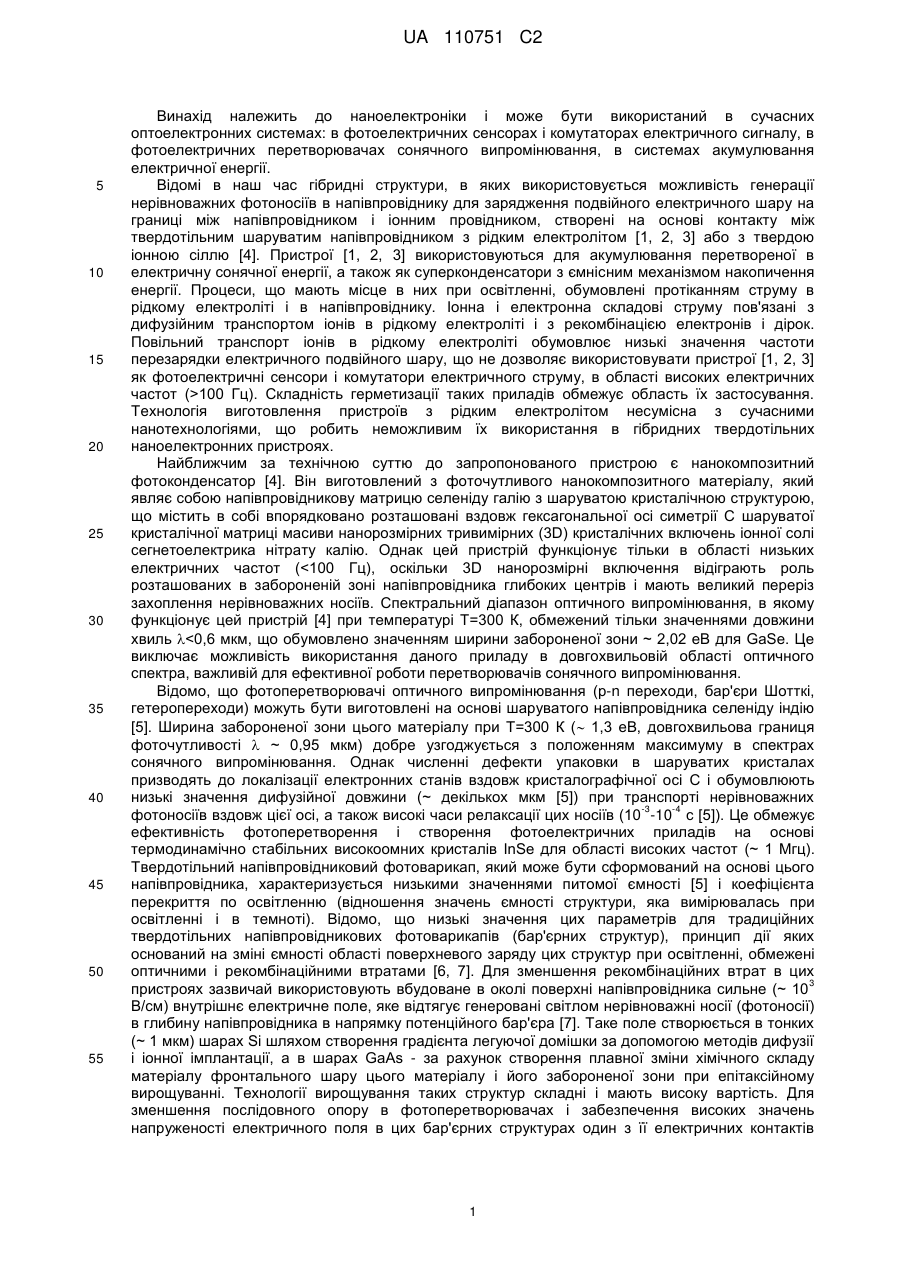

Реферат: Винахід належить до наноелектроніки і конденсаторобудування і може бути використаний в сучасних електронних приладах. Гібридний напівпровідниковий наноіонний фотоперетворювач містить фоточутливий нанокомпозитний матеріал, який являє собою напівпровідникову матрицю селеніду індію з шаруватою кристалічною структурою і з електронним типом провідності, що містить в собі впорядковано розташовані вздовж гексагональної осі симетрії шаруватої кристалічної матриці тверді нанорозмірні кристалічні включення іонної солі нітрату рубідію, висота яких не перевищує ширини ван-дер-ваальсівської щілини кристала селеніду індію. Нанокільця мають зовнішній радіус менше 100 нм. Вони розташовані на покритих шарами оксиду індію, що мають товщину менше 1 нм, ван-дер-ваальсівських поверхнях (0001) шаруватого кристала. Технічним результатом винаходу є підвищення питомої електричної UA 110751 C2 (12) UA 110751 C2 ємності і коефіцієнта перекриття по освітленню твердотільних фотоконденсаторів в широкій області електричних частот (від 0 Гц до 10 Гц) в спектральному діапазоні оптичного випромінювання (λ
ДивитисяДодаткова інформація
Автори англійськоюBakhtinov Anatolii Petrovych, Vodopianov Volodymyr Mykolaiovych, Kovaliuk Zakhar Dmtrovych
Автори російськоюБахтинов Анатолий Петрович, Водопьянов Владимир Николаевич, Ковалюк Захар Дмитриевич
МПК / Мітки
МПК: H01L 31/053, H01L 31/112, H01L 31/08
Мітки: напівпровідниковий, гібридний, наноіонний, фотоперетворювач
