Формула / Реферат

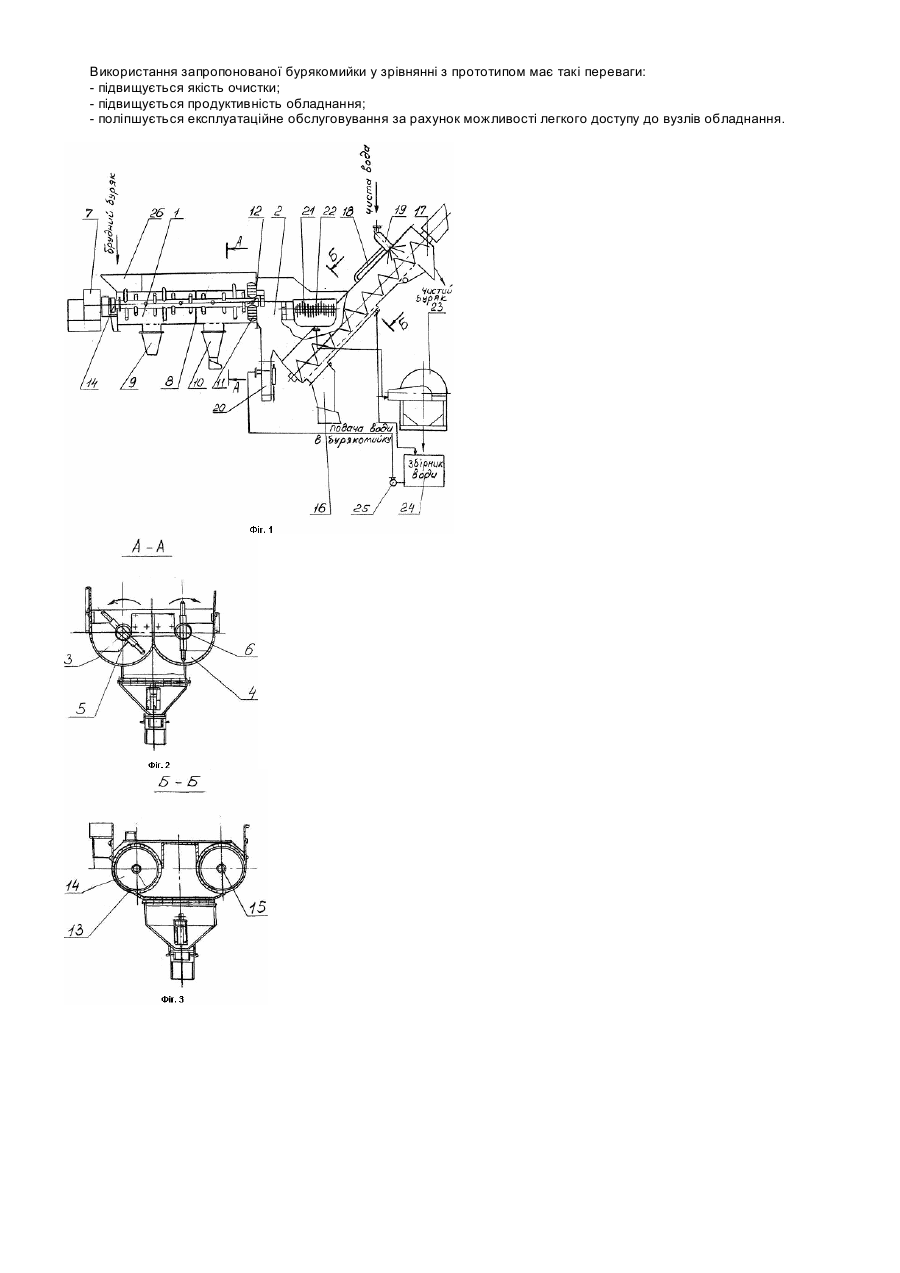

1. Бурякомийка, що містить миюче відділення у вигляді корпусу з кулачковим валом, на дні якого закріплені піскоуловлювач, ще вона має каменеуловлювач, уловлювач легких домішок, шибер, викидач буряка, яка відрізняється тим, що вона має два миючих відділення, а саме: відділення з низьким рівнем води, корпуси яких виконано у вигляді двох жолобів, скріплених по боковій стінці і розділених роз'ємною перегородкою з вирізами, усередині жолобів розміщено ще додатковий кулачковий вал і відділення з високим рівнем води, усередині якого розташовано уловлювач легких домішок, який виконано у вигляді дисків, встановлених на осі, а також в окремому корпусі є з приводами два шнекових вали, які встановлено з можливістю повороту відносно горизонтальної і вертикальної осі, викидач буряка виконано у вигляді лап і встановлено між двома миючими відділеннями, на корпусі зі шнековим валом розташовано бризкалки і струменевий апарат.

2. Бурякомийка за п. 1, яка відрізняється тим, що шнекові вали встановлені під кутом до горизонтальної осі 45°-80°.

3. Бурякомийка за будь-яким з пп. 1, 2, яка відрізняється тим, що шнекові вали встановлені з поворотом відносно вертикальної осі від 0° до 90°.

Текст

Корисна модель відноситься до технологічного обладнання для мийки буряка та інших коренеплодів, а саме, для відділення сторонніх домішок і може бути використано, наприклад, у цукровій, спиртовій та консервній галузях промисловості. Відомо обладнання для мийки буряка та інших коренеплодів, яке є по технічної суті найбільш близьким до запропонованого і тому обрано нами за прототип, яке складається з миючої частини та тої, що викидає буряк, [книга «Устройство и эксплуатация оборудования предприятий пищевой промышленности» под редакцией А.И. Драгилева, Москва, «Пищевая промышленность», 1979] У центрі миючої частини знаходиться вал з кулачками, які розташовані на ньому по гвинтовій лінії. Миюча частина обладнання має двійне дно, а саме, сітчасте і суцільне і має піскоуловлювачі і каменеуловлювачі. Частина обладнання, що викидає буряк, відділена від миючої частини перегородкою з вирізом, розмір якого, отже кількість буряка, що викидається, регулюється шибером. Викидається буряк ковшами, що розташовані на окремому валу в цієї частині. До дна цієї частині також приєднай каменеуловлювач. Зовні вздовж однієї сторони миючої частини обладнання є зливний жолоб, який закрито зверху ситом, а усередині мийки вздовж протилежної її сторони є труба, яка має безліч отворів через яки витікає вода, що подається у трубу. Цівки женуть на поверхню води легкі домішки до зливного жолоба, які потім віддаляють з сита цього жолоба. Недоліком звісної бурякомийки є низька продуктивність, недостатньо висока якість відмивання буряка, а також наявність в сировині легких домішок. В основу корисної моделі поставлене завдання створення бурякомийки в якої, шляхом вдосконалення її конструкції, забезпечується висока якість очистки коренеплодів, а також суттєво підвищується продуктивність пристрою. Поставлене завдання виконується тим, що в бурякомийці, що містить миюче відділення у вигляді корпусу з кулачковим валом, на дні якого закріплені пісколовушки, ще вона має каменеуловлювач, уловлювач легких домішок, шибер, викидач буряка, згідно корисної моделі вона має два миючих відділення, а саме, відділення з низьким рівнем води, корпус якого виконано у вигляді двох жолобів скріплених по боковій стінки і розділених роз'ємною перегородкою з вирізами, усередині жолобів розміщено ще додатковий кулачковий вал, і відділення з високим рівнем води, усередині якого розташовано уловлювач легких домішок, який виконано у вигляді дисків, встановлених на вісі, а також в окремому корпусі є з приводами два шнекових вала, які встановлено з можливістю повороту відносно горизонтальної і вертикальної вісі, викидач буряка виконано у вигляді лап і встановлено між двома миючими відділеннями, на корпусі зі шнековим валом розташовані бризкалки і струменевий апарат. Шнекові вали можуть бути встановлені під кутом до горизонтальної вісі 45°-80°. Шнекові вали можуть бути встановлені з поворотом відносно вертикальної вісі від 0° до 90°. Наявність двох відділень мийки з різним рівнем води, а також багаторазовою мийкою із зрошуванням, сприяє високій якості очищення. Наявність роз'ємної перегородки з вирізами у середині корпусу відділення з низьким рівнем води дозволяє регулювати водний режим зрошування буряка по руху буряка в технологічному циклі. Наявність додаткового кулачкового валу і двох шнекових валів суттєво підвищує продуктивність бурякомийки. Використання всіх суттєвих ознак бурякомийки дозволяє отримати пристрій з високими показниками по якості очищення і продуктивності обладнання. На Фіг.1 схематично зображено бурякомийку, на Фіг.2 поперечний розріз першого відділення бурякомийки по А-А, на Фіг.3 зображено поперечний розріз другого відділення бурякомийки по Б-Б. Бурякомийка має два відділення, а саме відділення з низьким рівнем води 1 і відділення 2 з високим рівнем води. Корпус відділення 1 з низьким рівнем води виконано у вигляді двох жолобів 3 і 4 скріплених по боковій стінки усередині яких розташовано по одному кулачковому валу 5, 6. Кожен кулачковий вал має свій привід 7 (другий на кресленні не позначено), при цьому кулачки розташовані по гвинтовій лінії. У корпусі відділення 1 виконано перегородку 8, верхня частина якої є з'ємною задля поліпшення монтажних робіт, а на частинах цієї перегородки, які прилягають до стінок жолобів, виконані вирізи (на кресленні не позначені) задля проходження буряка. Розташована перегородка 8 між піскоуловлювачем 9, який виконаний прямоточним і 10, який виконаний з запірним клапаном. На кінцях кожного кулачкового валу 5 і 6 встановлені лапи 11 і такі ж самі на другому валу (на кресленні не позначено). На стіні корпусу відділення 2, яка примикає до лап 11 встановлено шибер 12, який виконано у вигляді прямокутного листа встановленого з можливістю пересування у вертикальної площини. Корпус відділення 2 являє собою ємність перемінного перетину, яка утворена двома вертикальними і двома похилими поверхнями. Похилі поверхні утворюють корпус 13 коробчастої форми, усередині якого встановлено два шнекових вала 14 і 15 кожен з яких має свій привід, в нижній частині корпусу 13 встановлено піскоуловлювач 16, а частина корпусу 13, яка розташована над піскоуловлювачем 16 виконана сітчастою, а на протилежному кінці в корпусу 13 зроблено отвір 17 для викиду чистого буряка. На корпусі 13 змонтовані бризкалки 18 і струменевий апарат 19. На вертикальній стінки корпусу 13 змонтовано каменеуловлювач 20, а уловлювач легких домішок виконано у вигляді дисків 21 встановлених на вісі 22 з можливістю обертання і зв'язаний він з сепаратором 23, збірником води 24 і насосом 25. Бурякомийка на корпусі 1 з низьким рівнем води має завантажувальний бункер 26. Бурякомийка працює наступним чином. Буряк, який підлягає очистки подається через завантажувальний бункер 26 у корпус відділення 1 з низьким рівнем води. Далі буряк за допомогою кулачкових валів 5 і 6 пересувається, при цьому він перемішується вздовж корпусу до лап 11, яки кидають буряк з корпусу відділення 1 з низьким рівнем води у корпус відділення 2 з високим рівнем води. Назустріч потоку буряка з корпусу відділення крізь вирізи у перегородці 8 з корпусу відділення 2 подається вода. У начальній частині корпусу 1 по ходу руху буряка води практично не буває, оскільки вона швидко витікає через прямоточний клапан піскоуловлювач 9. В наслідок чого відтирання буряка від бруду у начальній частини корпусу відділення 1 відбувається більш інтенсивно. У частині відділення корпусу 1, яка знаходиться після перегородки 8 постійно є деяка кількість води, яка залежить від рівня води у корпусу відділення 2. Лапи 11 кидають буряк з залишками брудних домішок в корпус відділення 2, де з потоку буряка з водою, який минає каменеуловлювач 20, відділяються тяжкі домішки. Плаваючи легкі домішки виводять з водою через зазори між дисками 21 уловлювача легких домішок. Суміш води з легкими домішками подається на ротаційний сепаратор 23, далі вода накопичується у збірнику 24 і звідтіля насосом 25 закачується у бурякомийку. У збірник 24 подається вода також з піскоуловлювача 16. В корпусі 13 буряк остаточно відмивається від бруду, а потім при підйомі за допомогою шнекових валів 14 і 15 ще ополіскується за допомогою бризкалок 18 і струменевого апарату 19. Використання запропонованої бурякомийки у зрівнянні з прототипом має такi переваги: - підвищується якість очистки; - підвищується продуктивність обладнання; - поліпшується експлуатаційне обслуговування за рахунок можливості легкого доступу до вузлів обладнання.

Дивитися

Додаткова інформація

Назва патенту англійською

Beet washer

Автори англійською

Hordiienko Volodymyr Volodymyrovych, Doroshenko Yaroslav Hennadiiovych

Назва патенту російською

Свекломойка

Автори російською

Гордиенко Владимир Владимирович, Дорошенко Ярослав Геннадьевич

МПК / Мітки

МПК: A23N 12/00

Мітки: бурякомийка

Код посилання
