Фотоприймач
Номер патенту: 58429
Опубліковано: 11.04.2011
Автори: Вікулін Іван Михайлович, Німцович Андрій Іванович, Вікуліна Лідія Федорівна, Курмашев Шаміль Джамашевич
Формула / Реферат
Фотоприймач, що містить одноперехідний фототранзистор на базі напівпровідника n-типу провідності з двома омічними контактами, емітерним p-n-переходом між ними та областю n-типу в емітерній р-області, який відрізняється тим, що в емітерній p-області сформовано додаткову область n-типу.
Текст

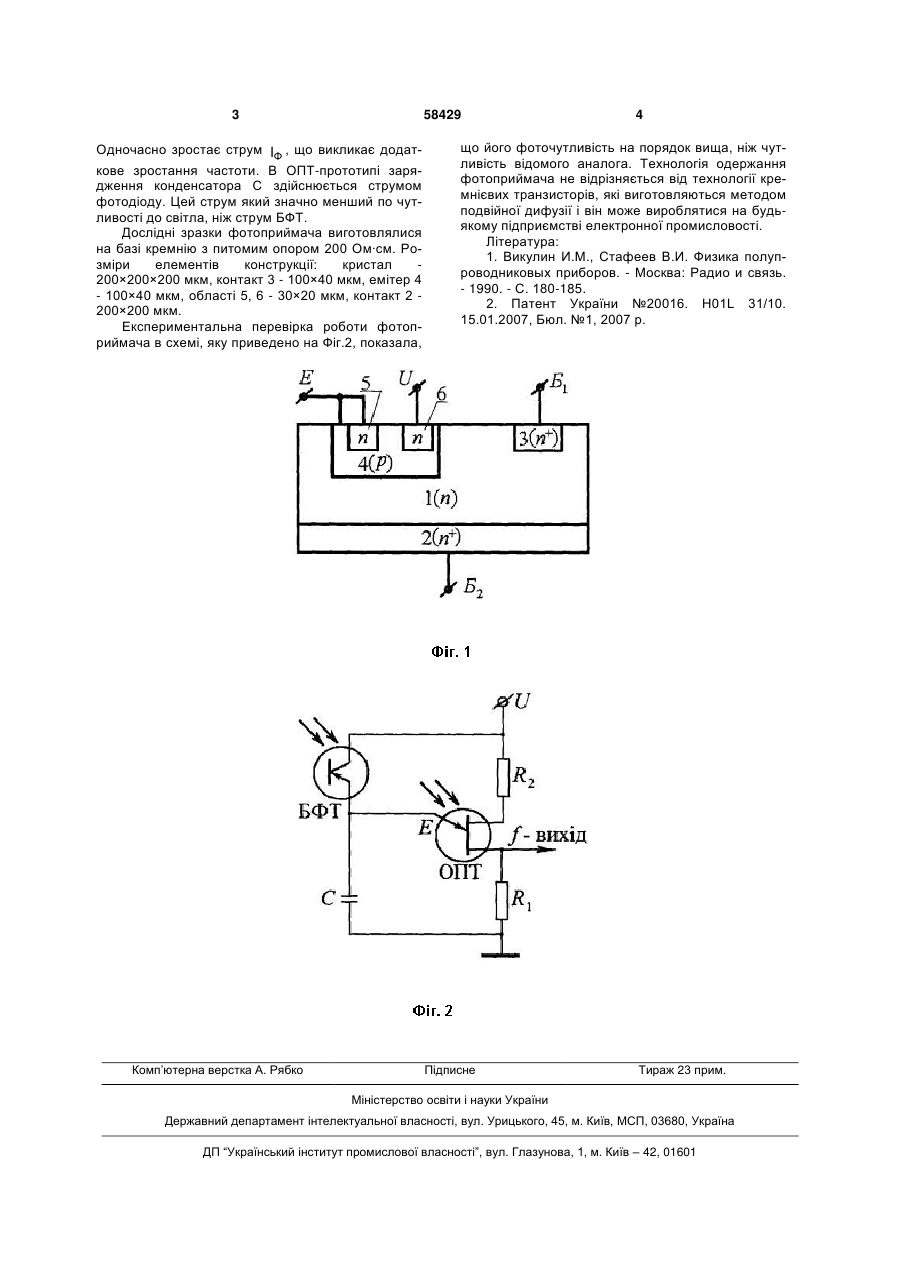

Фотоприймач, що містить одноперехідний фототранзистор на базі напівпровідника n-типу провідності з двома омічними контактами, емітерним p-n-переходом між ними та областю n-типу в емітерній р-області, який відрізняється тим, що в емітерній p-області сформовано додаткову область n-типу. (19) (21) u201011739 (22) 04.10.2010 (24) 11.04.2011 (46) 11.04.2011, Бюл.№ 7, 2011 р. (72) ВІКУЛІН ІВАН МИХАЙЛОВИЧ, ВІКУЛІНА ЛІДІЯ ФЕДОРІВНА, КУРМАШЕВ ШАМІЛЬ ДЖАМАШЕВИЧ, НІМЦОВИЧ АНДРІЙ ІВАНОВИЧ (73) ОДЕСЬКА НАЦІОНАЛЬНА АКАДЕМІЯ ЗВ'ЯЗКУ ІМ. О.С. ПОПОВА 3 58429 Одночасно зростає струм IФ , що викликає додаткове зростання частоти. В ОПТ-прототипі зарядження конденсатора С здійснюється струмом фотодіоду. Цей струм який значно менший по чутливості до світла, ніж струм БФТ. Дослідні зразки фотоприймача виготовлялися на базі кремнію з питомим опором 200 Ом·см. Розміри елементів конструкції: кристал 200×200×200 мкм, контакт 3 - 100×40 мкм, емітер 4 - 100×40 мкм, області 5, 6 - 30×20 мкм, контакт 2 200×200 мкм. Експериментальна перевірка роботи фотоприймача в схемі, яку приведено на Фіг.2, показала, Комп’ютерна верстка А. Рябко 4 що його фоточутливість на порядок вища, ніж чутливість відомого аналога. Технологія одержання фотоприймача не відрізняється від технології кремнієвих транзисторів, які виготовляються методом подвійної дифузії і він може вироблятися на будьякому підприємстві електронної промисловості. Література: 1. Викулин И.М., Стафеев В.И. Физика полупроводниковых приборов. - Москва: Радио и связь. - 1990. - С. 180-185. 2. Патент України №20016. H01L 31/10. 15.01.2007, Бюл. №1, 2007 p. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPhotoreceiver
Автори англійськоюVikulin Ivan Mykhailovych, Vikulina Lidia Fedorivna, Kurmashev Shamil Dzhamashevych, Nimtzovych Andrii Ivanovych
Назва патенту російськоюФотоприемник
Автори російськоюВикулин Иван Михайлович, Викулина Лидия Федоровна, Курмашев Шамиль Джамашевич, Нимцович Андрей Иванович
МПК / Мітки
МПК: H01L 31/10
Мітки: фотоприймач
