Застосування аморфної плівки на основі йодид-пентатіофосфату міді cu6ps5i як матеріалу для твердоелектролітичного джерела енергії

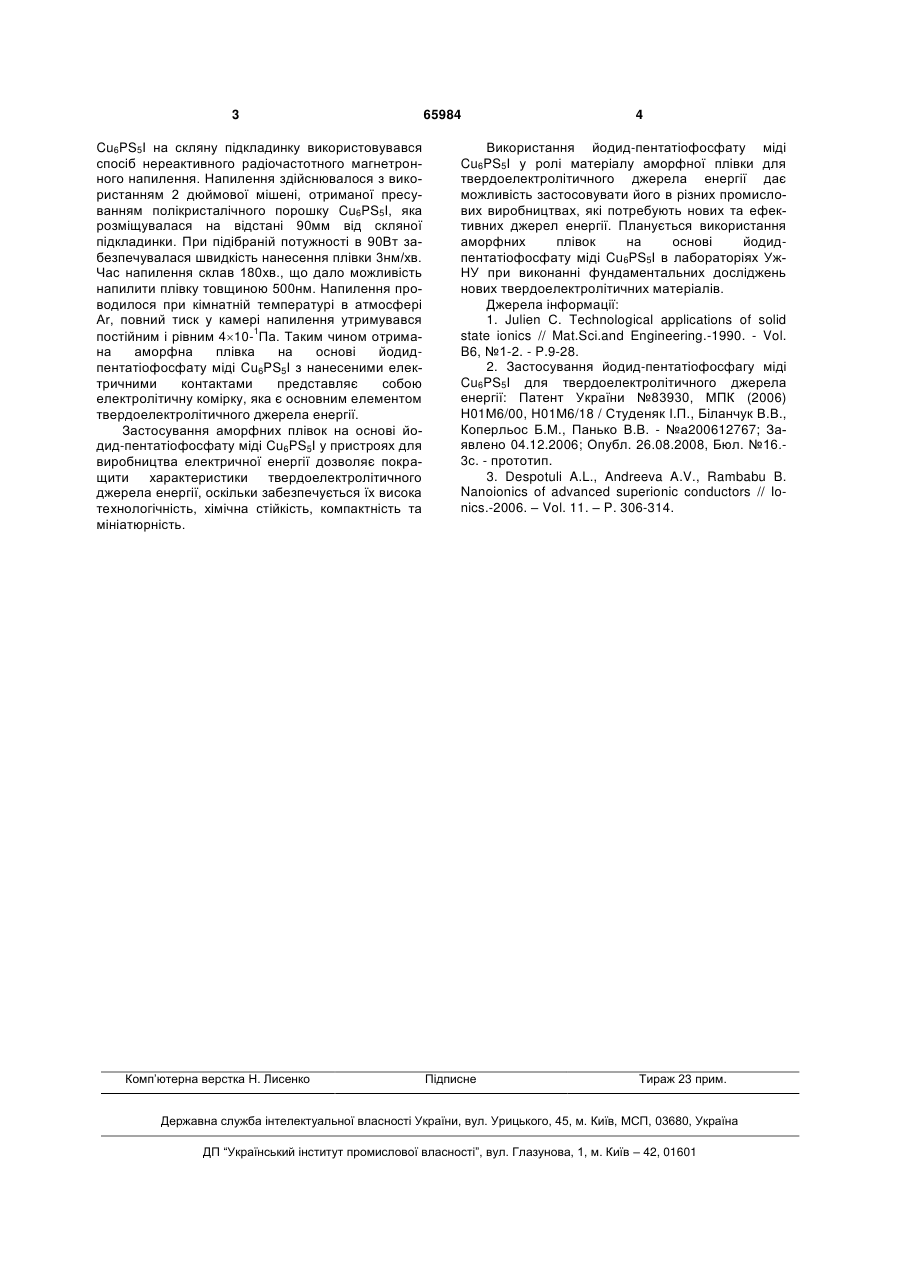

Застосування аморфної плівки на основі йодид-пентатіофосфату міді Cu6PS5I як матеріалу, що має високу електричну провідність, для твердоелектролітичного джерела енергії. (19) (21) u201104749 (22) 18.04.2011 (24) 26.12.2011 (46) 26.12.2011, Бюл.№ 24, 2011 р. (72) СТУДЕНЯК ІГОР ПЕТРОВИЧ, ЧОМОЛЯК АРТЕМ АНАТОЛІЙОВИЧ, ГУРАНИЧ ПАВЛО ПАВЛОВИЧ, МІНЕЦЬ ЮРІЙ ВАСИЛЬОВИЧ 3 Cu6PS5I на скляну підкладинку використовувався спосіб нереактивного радіочастотного магнетронного напилення. Напилення здійснювалося з використанням 2 дюймової мішені, отриманої пресуванням полікристалічного порошку Cu6PS5I, яка розміщувалася на відстані 90мм від скляної підкладинки. При підібраній потужності в 90Вт забезпечувалася швидкість нанесення плівки 3нм/хв. Час напилення склав 180хв., що дало можливість напилити плівку товщиною 500нм. Напилення проводилося при кімнатній температурі в атмосфері Аr, повний тиск у камері напилення утримувався 1 постійним і рівним 410- Па. Таким чином отримана аморфна плівка на основі йодидпентатіофосфату міді Cu6PS5I з нанесеними електричними контактами представляє собою електролітичну комірку, яка є основним елементом твердоелектролітичного джерела енергії. Застосування аморфних плівок на основі йодид-пентатіофосфату міді Cu6PS5I у пристроях для виробництва електричної енергії дозволяє покращити характеристики твердоелектролітичного джерела енергії, оскільки забезпечується їх висока технологічність, хімічна стійкість, компактність та мініатюрність. Комп’ютерна верстка Н. Лисенко 65984 4 Використання йодид-пентатіофосфату міді Cu6PS5I у ролі матеріалу аморфної плівки для твердоелектролітичного джерела енергії дає можливість застосовувати його в різних промислових виробництвах, які потребують нових та ефективних джерел енергії. Планується використання аморфних плівок на основі йодидпентатіофосфату міді Cu6PS5I в лабораторіях УжНУ при виконанні фундаментальних досліджень нових твердоелектролітичних матеріалів. Джерела інформації: 1. Julien С. Technological applications of solid state ionics // Mat.Sci.and Engineering.-1990. - Vol. B6, №1-2. - P.9-28. 2. Застосування йодид-пентатіофосфагу міді Cu6PS5I для твердоелектролітичного джерела енергії: Патент України №83930, МПК (2006) Н01М6/00, Н01М6/18 / Студеняк І.П., Біланчук В.В., Коперльос Б.М., Панько В.В. - №а200612767; Заявлено 04.12.2006; Опубл. 26.08.2008, Бюл. №16.3с. - прототип. 3. Despotuli A.L., Andreeva A.V., Rambabu B. Nanoionics of advanced superionic conductors // Ionics.-2006. – Vol. 11. – P. 306-314. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
