Спосіб формування апертурних плівок ( варіанти), одержані апертурні плівки (варіанти) та абсорбуючі вироби, які містять одержані апертурні плівки

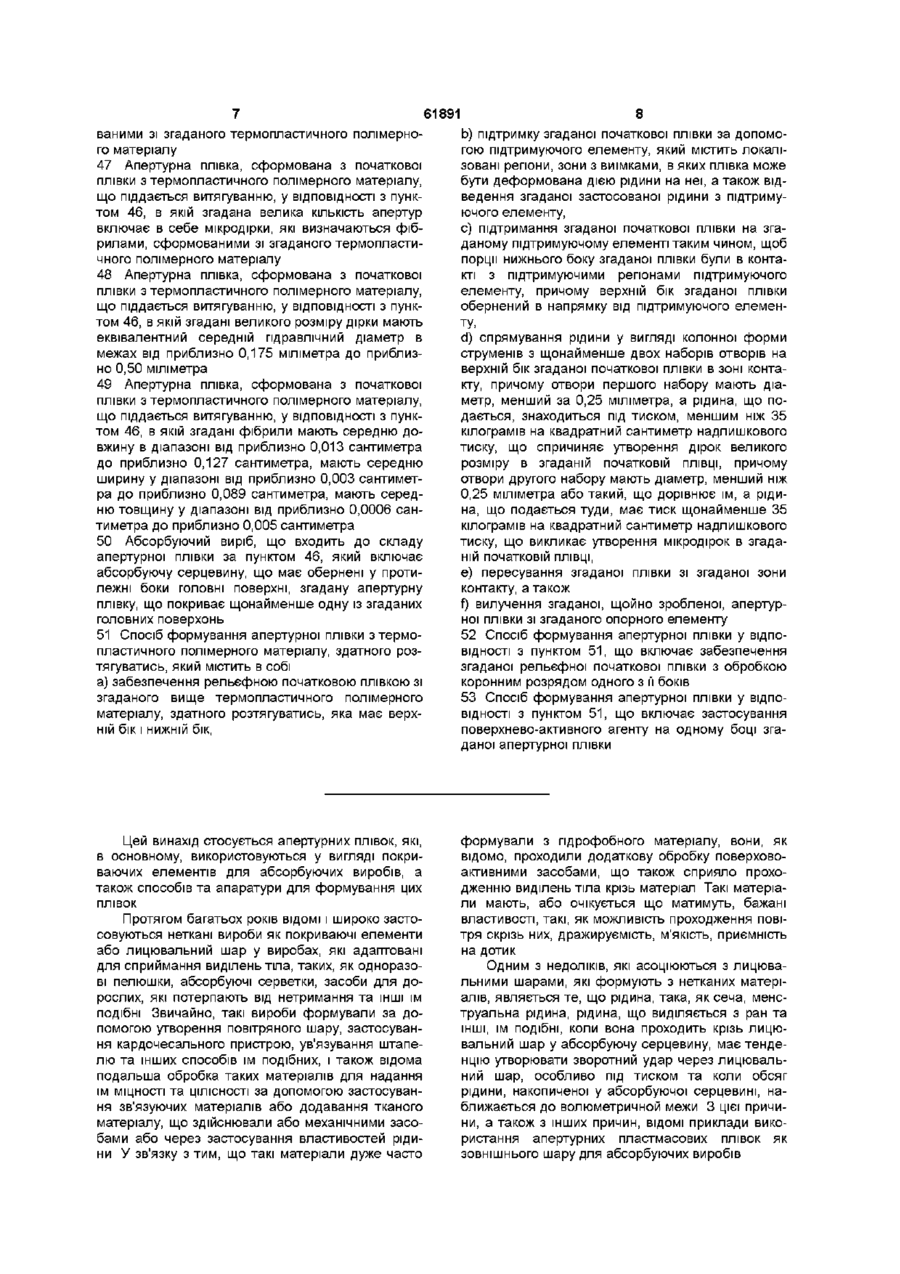

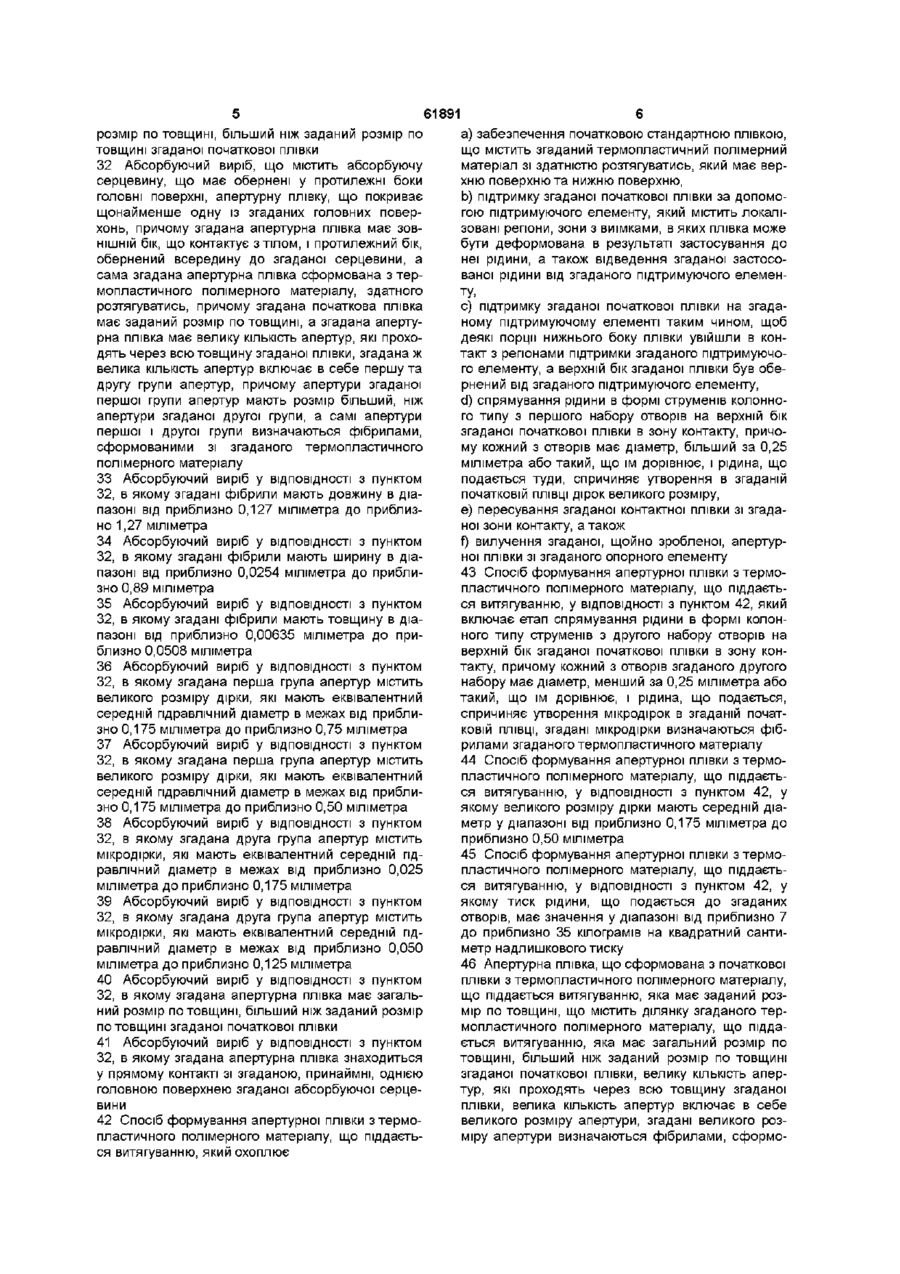

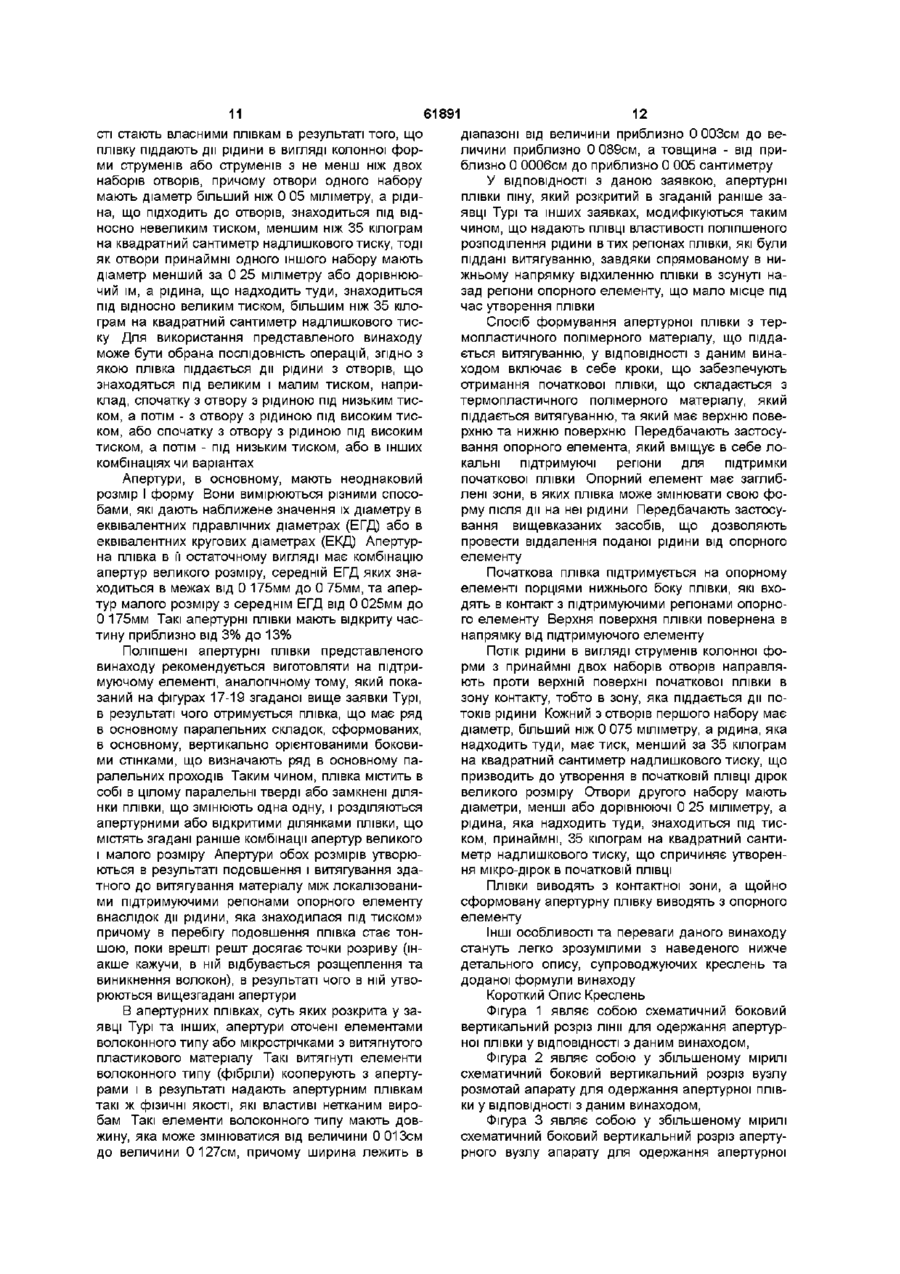

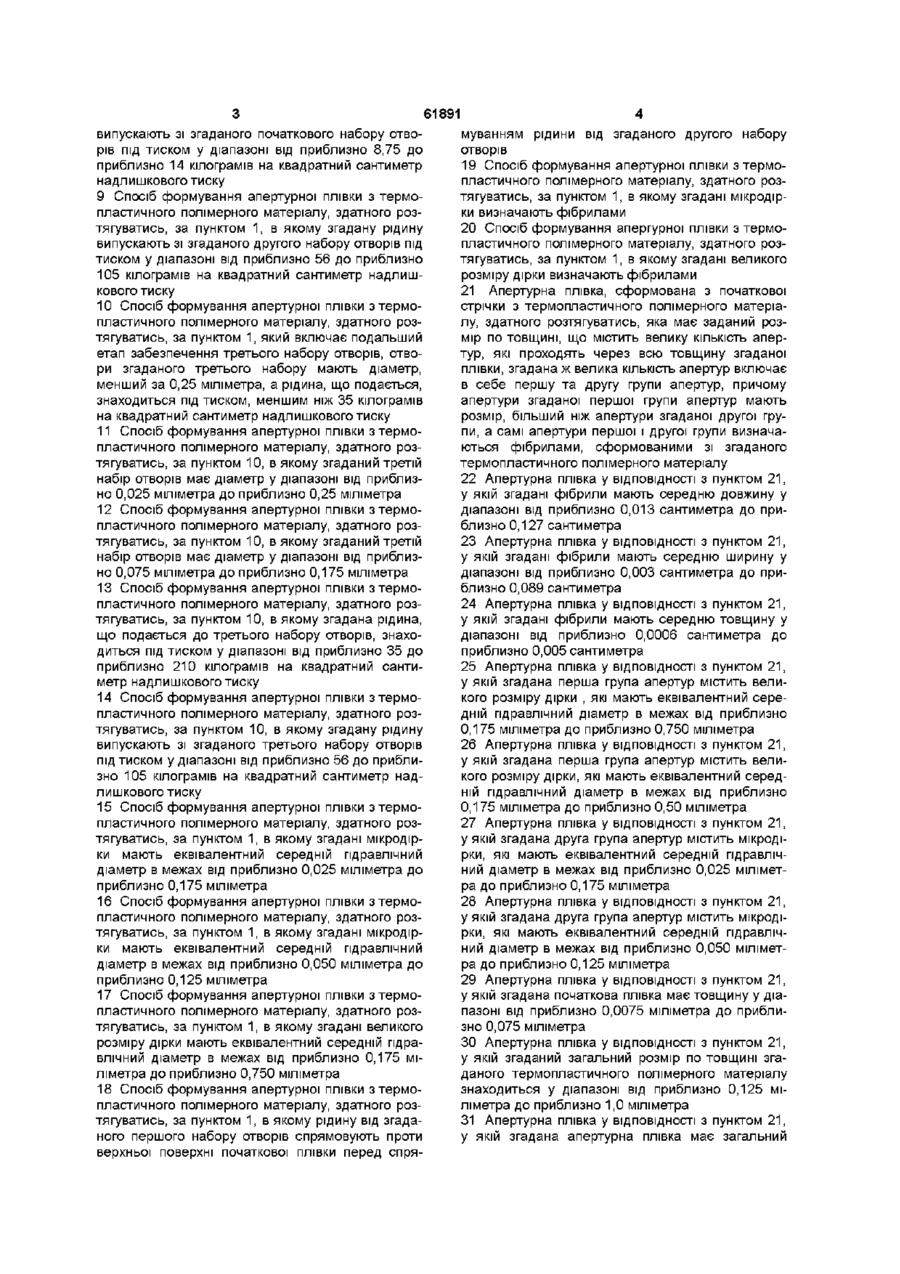

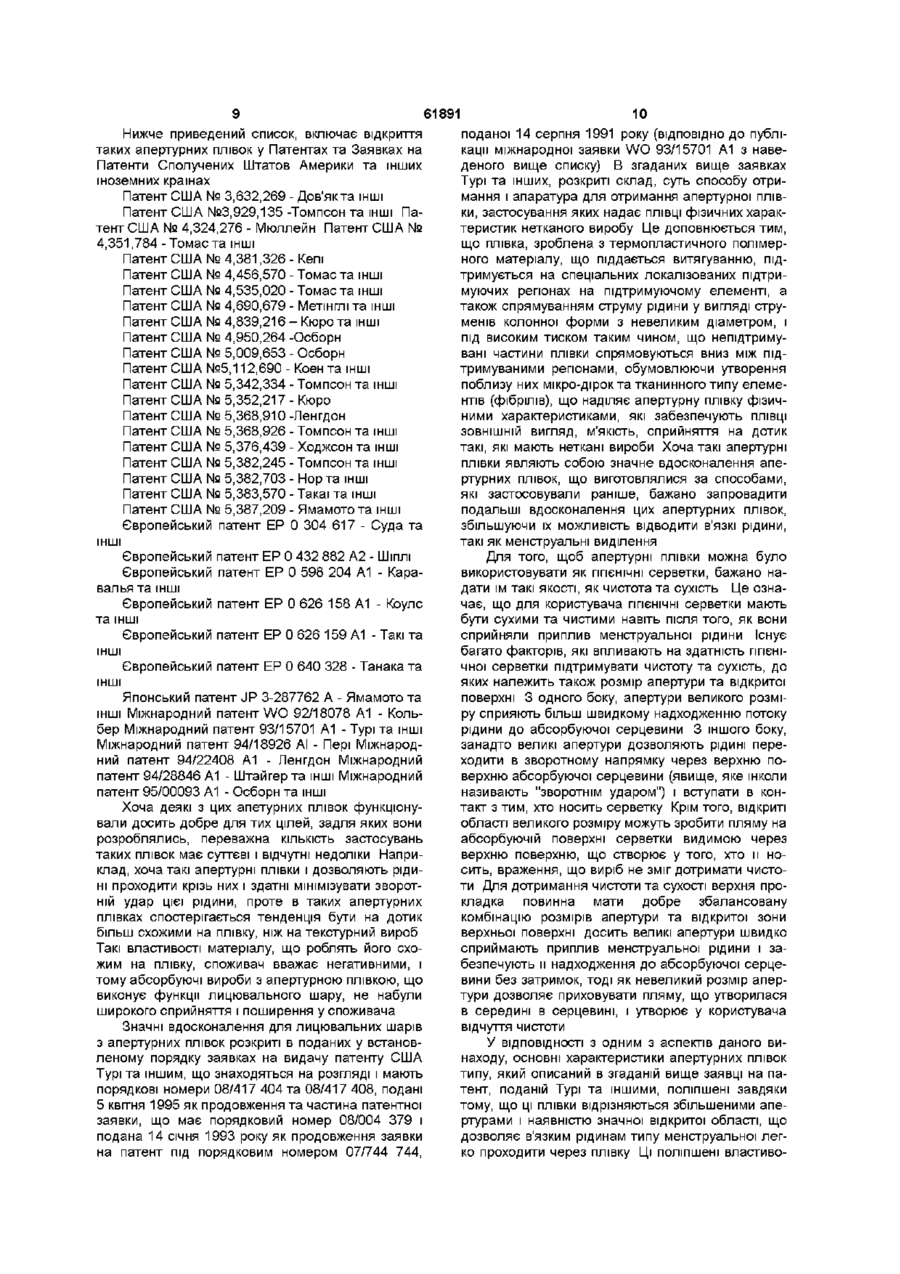

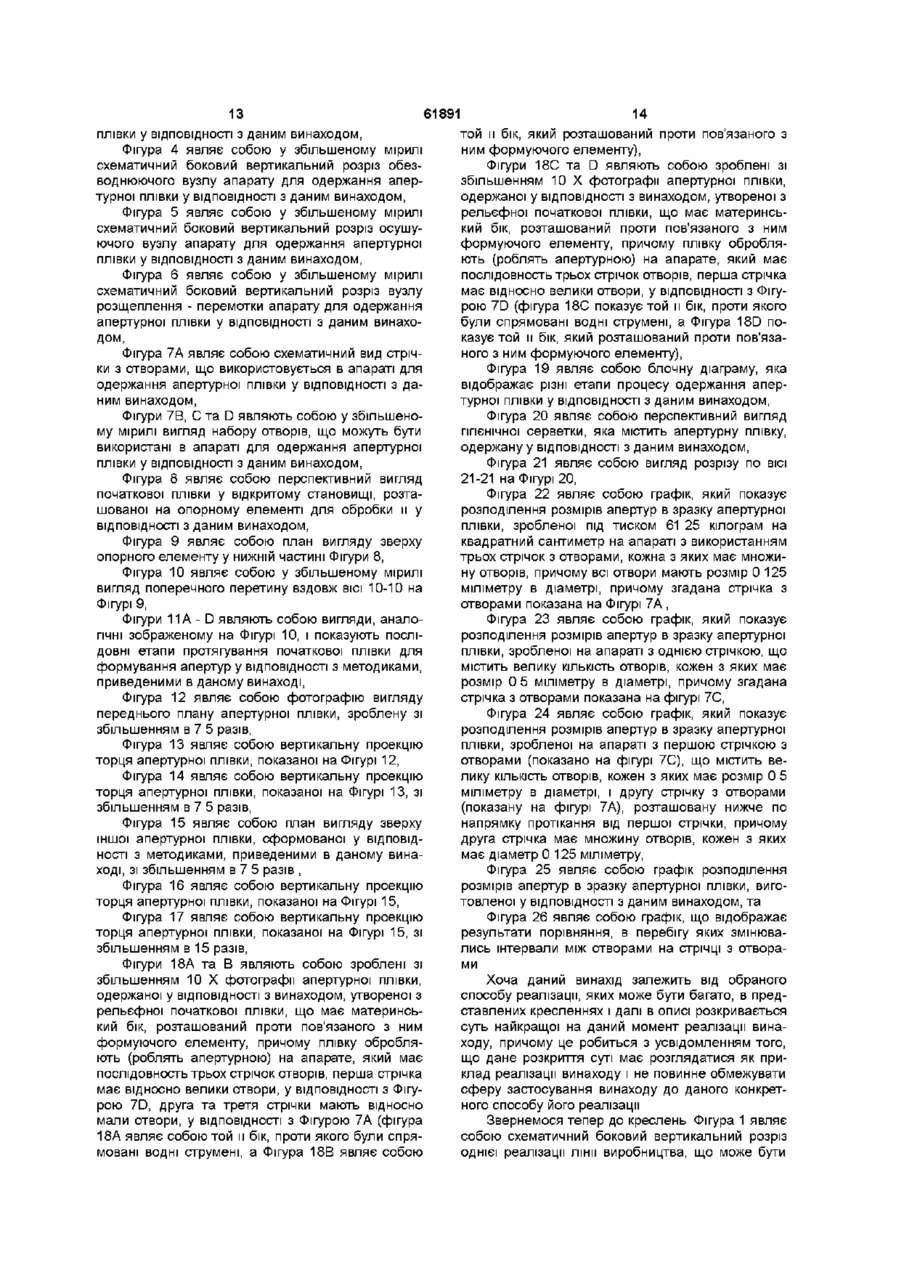

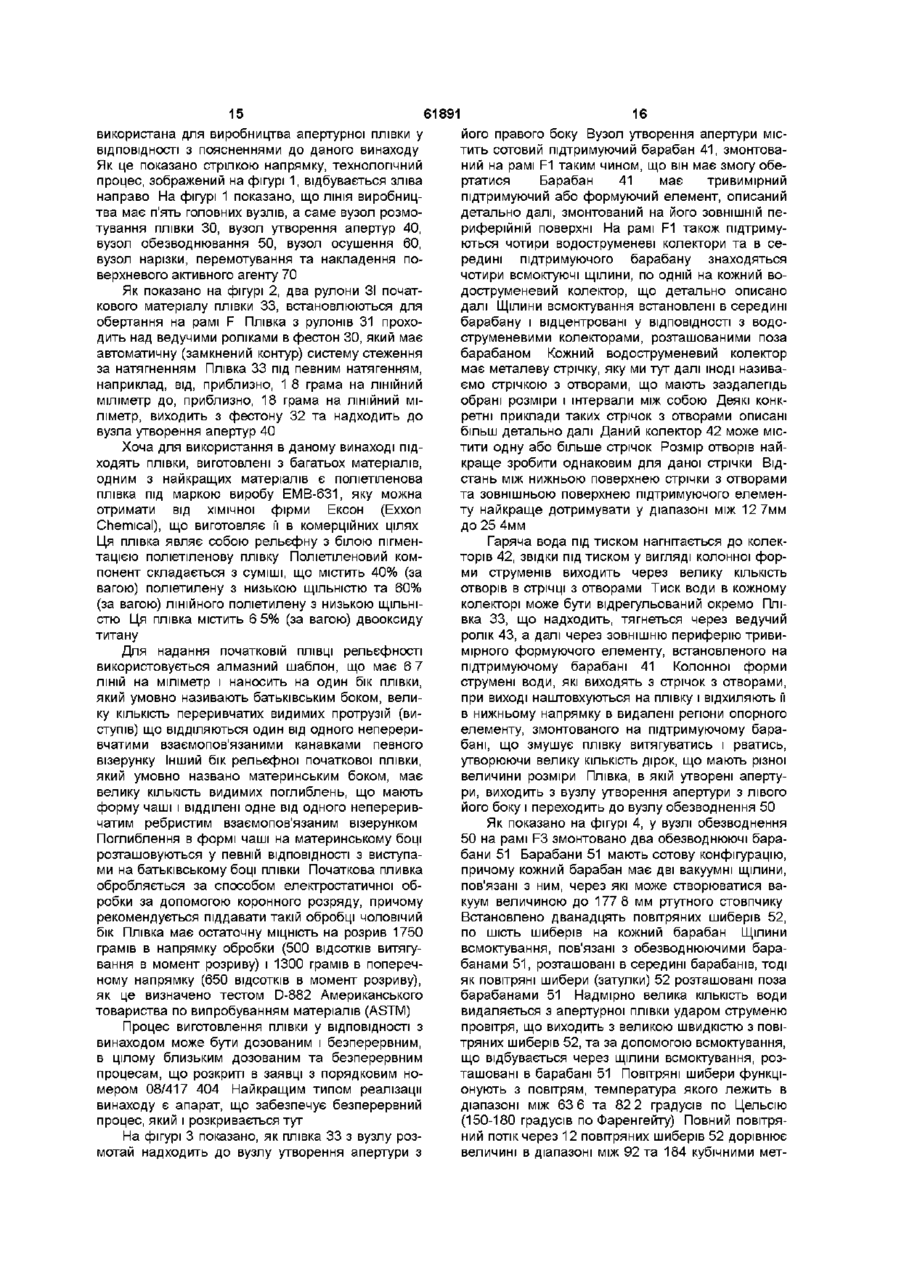

1 Спосіб формування апертурної плівки з термопластичного полімерного матеріалу, що піддається витягуванню, який охоплює a) забезпечення початковою стандартною плівкою, що містить згаданий термопластичний полімерний матеріал зі здатністю розтягуватись, який має верхню поверхню та нижню поверхню, b) підтримку згаданої початкової плівки за допомогою підтримуючого елементу, який містить локалізовані регіони підтримки, зони з виїмками, в яких плівка може бути деформована в результаті застосування до неї рідини, а також відведення згаданої застосованої рідини від згаданого підтримуючого елементу, c) підтримку згаданої початкової плівки на згаданому підтримуючому елементі таким чином, щоб деякі порції нижнього боку плівки увійшли в контакт з регіонами підтримки згаданого підтримуючого елементу, а верхній бік згаданої плівки був обернений від згаданого підтримуючого елементу, d) спрямування рідини в формі струменів колонного типу з щонайменше двох наборів отворів на верхній бік згаданої початкової плівки в зону контакту, причому кожний з отворів першого набору має діаметр, більший за 0,25 міліметра, рідина, що подається туди, знаходиться під тиском, меншим ніж 35 кілограмів на квадратний сантиметр надлишкового тиску, що спричиняє утворення в згаданій початковій ПЛІВЦІ дірок великого розміру, а кожен з отворів другого набору має діаметр, менший за 0,25 міліметра або такий, що їм дорівнює, і рідина, що подається, знаходиться під тиском щонайменше 35 кілограмів на квадратний сантиметр надли шкового тиску, що спричиняє утворення мікродірок в згаданій початковій ПЛІВЦІ І, таким чином, створення комбінації дірок великого розміру і мікродірок в початковій ПЛІВЦІ, є) пересування згаданої контактної плівки зі згаданої зони контакту, а також f) вилучення згаданої, щойно зробленої, апертурної плівки зі згаданого опорного елементу 2 Спосіб формування апертурної плівки з термопластичного полімерного матеріалу, здатного розтягуватись, за пунктом 1, в якому згаданий початковий набір отворів має діаметр у діапазоні від приблизно 0,25 міліметра до приблизно 0,75 міліметра 3 Спосіб формування апертурної плівки з термопластичного полімерного матеріалу, здатного розтягуватись, за пунктом 1, в якому згаданий другий набір отворів має діаметр у діапазоні від приблизно 0,025 міліметра до приблизно 0,25 міліметра 4 Спосіб формування апертурної плівки з термопластичного полімерного матеріалу, здатного розтягуватись, за пунктом 1, в якому згаданий початковий набір отворів має діаметр у діапазоні від приблизно 0,375 міліметра до приблизно 0,875 міліметра 5 Спосіб формування апертурної плівки з термопластичного полімерного матеріалу, здатного розтягуватись, за пунктом 1, в якому згаданий другий набір отворів має діаметр у діапазоні від приблизно 0,075 міліметра до приблизно 0,175 міліметра 6 Спосіб формування апертурної плівки з термопластичного полімерного матеріалу, здатного розтягуватись, за пунктом 1, в якому згадану рідину випускають зі згаданого початкового набору отворів під тиском у діапазоні від приблизно 7 до приблизно 35 кілограмів на квадратний сантиметр надлишкового тиску 7 Спосіб формування апертурної плівки з термопластичного полімерного матеріалу, здатного розтягуватись, за пунктом 1, в якому згадану рідину випускають зі згаданого другого набору отворів під тиском у діапазоні від приблизно 35 до приблизно 140 кілограмів на квадратний сантиметр надлишкового тиску 8 Спосіб формування апертурної плівки з термопластичного полімерного матеріалу, здатного розтягуватись, за пунктом 1, в якому згадану рідину О 00 (О 61891 випускають зі згаданого початкового набору отворів під тиском у діапазоні від приблизно 8,75 до приблизно 14 кілограмів на квадратний сантиметр надлишкового тиску 9 Спосіб формування апертурної плівки з термопластичного полімерного матеріалу, здатного розтягуватись, за пунктом 1, в якому згадану рідину випускають зі згаданого другого набору отворів під тиском у діапазоні від приблизно 56 до приблизно 105 кілограмів на квадратний сантиметр надлишкового тиску 10 Спосіб формування апертурної плівки з термопластичного полімерного матеріалу, здатного розтягуватись, за пунктом 1, який включає подальший етап забезпечення третього набору отворів, отвори згаданого третього набору мають діаметр, менший за 0,25 міліметра, а рідина, що подається, знаходиться під тиском, меншим ніж 35 кілограмів на квадратний сантиметр надлишкового тиску 11 Спосіб формування апертурної плівки з термопластичного полімерногоматеріалу, здатного розтягуватись, за пунктом 10, в якому згаданий третій набір отворів має діаметр у діапазоні від приблизно 0,025 міліметра до приблизно 0,25 міліметра 12 Спосіб формування апертурної плівки з термопластичного полімерного матеріалу, здатного розтягуватись, за пунктом 10, в якому згаданий третій набір отворів має діаметр у діапазоні від приблизно 0,075 міліметра до приблизно 0,175 міліметра 13 Спосіб формування апертурної плівки з термопластичного полімерного матеріалу, здатного розтягуватись, за пунктом 10, в якому згадана рідина, що подається до третього набору отворів, знаходиться під тиском у діапазоні від приблизно 35 до приблизно 210 кілограмів на квадратний сантиметр надлишкового тиску 14 Спосіб формування апертурної плівки з термопластичного полімерного матеріалу, здатного розтягуватись, за пунктом 10, в якому згадану рідину випускають зі згаданого третього набору отворів під тиском у діапазоні від приблизно 56 до приблизно 105 кілограмів на квадратний сантиметр надлишкового тиску 15 Спосіб формування апертурної плівки з термопластичного полімерного матеріалу, здатного розтягуватись, за пунктом 1, в якому згадані мікродірки мають еквівалентний середній гідравлічний діаметр в межах від приблизно 0,025 міліметра до приблизно 0,175 міліметра 16 Спосіб формування апертурної плівки з термопластичного полімерного матеріалу, здатного розтягуватись, за пунктом 1, в якому згадані мікродірки мають еквівалентний середній гідравлічний діаметр в межах від приблизно 0,050 міліметра до приблизно 0,125 міліметра 17 Спосіб формування апертурної плівки з термопластичного полімерного матеріалу, здатного розтягуватись, за пунктом 1, в якому згадані великого розміру дірки мають еквівалентний середній гідравлічний діаметр в межах від приблизно 0,175 міліметра до приблизно 0,750 міліметра 18 Спосіб формування апертурної плівки з термопластичного полімерного матеріалу, здатного розтягуватись, за пунктом 1, в якому рідину від згаданого першого набору отворів спрямовують проти верхньої поверхні початкової плівки перед спря муванням рідини від згаданого другого набору отворів 19 Спосіб формування апертурної плівки з термопластичного полімерного матеріалу, здатного розтягуватись, за пунктом 1, в якому згадані мікродірки визначають фібрилами 20 Спосіб формування апергурної плівки з термопластичного полімерного матеріалу, здатного розтягуватись, за пунктом 1, в якому згадані великого розміру дірки визначають фібрилами 21 Апертурна плівка, сформована з початкової стрічки з термопластичного полімерного матеріалу, здатного розтягуватись, яка має заданий розмір по товщині, що містить велику КІЛЬКІСТЬ апертур, які проходять через всю товщину згаданої плівки, згадана ж велика КІЛЬКІСТЬ апертур включає в себе першу та другу групи апертур, причому апертури згаданої першої групи апертур мають розмір, більший ніж апертури згаданої другої групи, а самі апертури першої і другої групи визначаються фібрилами, сформованими зі згаданого термопластичного полімерного матеріалу 22 Апертурна плівка у ВІДПОВІДНОСТІ З пунктом 21, у якій згадані фібрили мають середню довжину у діапазоні від приблизно 0,013 сантиметра до приблизно 0,127 сантиметра 23 Апертурна плівка у ВІДПОВІДНОСТІ З пунктом 21, у якій згадані фібрили мають середню ширину у діапазоні від приблизно 0,003 сантиметра до приблизно 0,089 сантиметра 24 Апертурна плівка у ВІДПОВІДНОСТІ З пунктом 21, у якій згадані фібрили мають середню товщину у діапазоні від приблизно 0,0006 сантиметра до приблизно 0,005 сантиметра 25 Апертурна плівка у ВІДПОВІДНОСТІ З пунктом 21, у якій згадана перша група апертур містить великого розміру дірки , які мають еквівалентний середній гідравлічний діаметр в межах від приблизно 0,175 міліметра до приблизно 0,750 міліметра 26 Апертурна плівка у ВІДПОВІДНОСТІ З пунктом 21, у якій згадана перша група апертур містить великого розміру дірки, які мають еквівалентний середній гідравлічний діаметр в межах від приблизно 0,175 міліметра до приблизно 0,50 міліметра 27 Апертурна плівка у ВІДПОВІДНОСТІ З пунктом 21, у якій згадана друга група апертур містить мікродірки, які мають еквівалентний середній гідравлічний діаметр в межах від приблизно 0,025 міліметра до приблизно 0,175 міліметра 28 Апертурна плівка у ВІДПОВІДНОСТІ З пунктом 21, у якій згадана друга група апертур містить мікродірки, які мають еквівалентний середній гідравлічний діаметр в межах від приблизно 0,050 міліметра до приблизно 0,125 міліметра 29 Апертурна плівка у ВІДПОВІДНОСТІ З пунктом 21, у якій згадана початкова плівка має товщину у діапазоні від приблизно 0,0075 міліметра до приблизно 0,075 міліметра 30 Апертурна плівка у ВІДПОВІДНОСТІ З пунктом 21, у якій згаданий загальний розмір по товщині згаданого термопластичного полімерного матеріалу знаходиться у діапазоні від приблизно 0,125 міліметра до приблизно 1,0 міліметра 31 Апертурна плівка у ВІДПОВІДНОСТІ З пунктом 21, у якій згадана апертурна плівка має загальний 61891 розмір по товщині, більший ніж заданий розмір по товщині згаданої початкової плівки 32 Абсорбуючий виріб, що містить абсорбуючу серцевину, що має обернені у протилежні боки головні поверхні, апертурну плівку, що покриває щонайменше одну із згаданих головних поверхонь, причому згадана апертурна плівка має ЗОВНІШНІЙ бік, що контактує з тілом, і протилежний бік, обернений всередину до згаданої серцевини, а сама згадана апертурна плівка сформована з термопластичного полімерного матеріалу, здатного розтягуватись, причому згадана початкова плівка має заданий розмір по товщині, а згадана апертурна плівка має велику КІЛЬКІСТЬ апертур, які проходять через всю товщину згаданої плівки, згадана ж велика КІЛЬКІСТЬ апертур включає в себе першу та другу групи апертур, причому апертури згаданої першої групи апертур мають розмір більший, ніж апертури згаданої другої групи, а самі апертури першої і другої групи визначаються фібрилами, сформованими зі згаданого термопластичного полімерного матеріалу 33 Абсорбуючий виріб у ВІДПОВІДНОСТІ з пунктом 32, в якому згадані фібрили мають довжину в діапазоні від приблизно 0,127 міліметра до приблизно 1,27 міліметра 34 Абсорбуючий виріб у ВІДПОВІДНОСТІ З пунктом 32, в якому згадані фібрили мають ширину в діапазоні від приблизно 0,0254 міліметра до приблизно 0,89 міліметра 35 Абсорбуючий виріб у ВІДПОВІДНОСТІ З пунктом 32, в якому згадані фібрили мають товщину в діапазоні від приблизно 0,00635 міліметра до приблизно 0,0508 міліметра 36 Абсорбуючий виріб у ВІДПОВІДНОСТІ з пунктом 32, в якому згадана перша група апертур містить великого розміру дірки, які мають еквівалентний середній гідравлічний діаметр в межах від приблизно 0,175 міліметра до приблизно 0,75 міліметра 37 Абсорбуючий виріб у ВІДПОВІДНОСТІ З пунктом 32, в якому згадана перша група апертур містить великого розміру дірки, які мають еквівалентний середній гідравлічний діаметр в межах від приблизно 0,175 міліметра до приблизно 0,50 міліметра 38 Абсорбуючий виріб у ВІДПОВІДНОСТІ З пунктом 32, в якому згадана друга група апертур містить мікродірки, які мають еквівалентний середній гідравлічний діаметр в межах від приблизно 0,025 міліметра до приблизно 0,175 міліметра 39 Абсорбуючий виріб у ВІДПОВІДНОСТІ З пунктом 32, в якому згадана друга група апертур містить мікродірки, які мають еквівалентний середній гідравлічний діаметр в межах від приблизно 0,050 міліметра до приблизно 0,125 міліметра 40 Абсорбуючий виріб у ВІДПОВІДНОСТІ З пунктом 32, в якому згадана апертурна плівка має загальний розмір по товщині, більший ніж заданий розмір по товщині згаданої початкової плівки 41 Абсорбуючий виріб у ВІДПОВІДНОСТІ з пунктом 32, в якому згадана апертурна плівка знаходиться у прямому контакті зі згаданою, принаймні, однією головною поверхнею згаданої абсорбуючої серцевини 42 Спосіб формування апертурної плівки з термопластичного полімерного матеріалу, що піддається витягуванню, який охоплює a) забезпечення початковою стандартною плівкою, що містить згаданий термопластичний полімерний матеріал зі здатністю розтягуватись, який має верхню поверхню та нижню поверхню, b) підтримку згаданої початкової плівки за допомогою підтримуючого елементу, який містить локалізовані регіони, зони з виїмками, в яких плівка може бути деформована в результаті застосування до неї рідини, а також відведення згаданої застосованої рідини від згаданого підтримуючого елементу, c) підтримку згаданої початкової плівки на згаданому підтримуючому елементі таким чином, щоб деякі порції нижнього боку плівки увійшли в контакт з регіонами підтримки згаданого підтримуючого елементу, а верхній бік згаданої плівки був обернений від згаданого підтримуючого елементу, d) спрямування рідини в формі струменів колонного типу з першого набору отворів на верхній бік згаданої початкової плівки в зону контакту, причому кожний з отворів має діаметр, більший за 0,25 міліметра або такий, що їм дорівнює, і рідина, що подається туди, спричиняє утворення в згаданій початковій ПЛІВЦІ дірок великого розміру, є) пересування згаданої контактної плівки зі згаданої зони контакту, а також f) вилучення згаданої, щойно зробленої, апертурної плівки зі згаданого опорного елементу 43 Спосіб формування апертурної плівки з термопластичного полімерного матеріалу, що піддається витягуванню, у ВІДПОВІДНОСТІ З пунктом 42, який включає етап спрямування рідини в формі колонного типу струменів з другого набору отворів на верхній бік згаданої початкової плівки в зону контакту, причому кожний з отворів згаданого другого набору має діаметр, менший за 0,25 міліметра або такий, що їм дорівнює, і рідина, що подається, спричиняє утворення мікродірок в згаданій початковій ПЛІВЦІ, згадані мікродірки визначаються фібрилами згаданого термопластичного матеріалу 44 Спосіб формування апертурної плівки з термопластичного полімерного матеріалу, що піддається витягуванню, у ВІДПОВІДНОСТІ З пунктом 42, у якому великого розміру дірки мають середній діаметр у діапазоні від приблизно 0,175 міліметра до приблизно 0,50 міліметра 45 Спосіб формування апертурної плівки з термопластичного полімерного матеріалу, що піддається витягуванню, у ВІДПОВІДНОСТІ З пунктом 42, у якому тиск рідини, що подається до згаданих отворів, має значення у діапазоні від приблизно 7 до приблизно 35 кілограмів на квадратний сантиметр надлишкового тиску 46 Апертурна плівка, що сформована з початкової плівки з термопластичного полімерного матеріалу, що піддається витягуванню, яка має заданий розмір по товщині, що містить ділянку згаданого термопластичного полімерного матеріалу, що піддається витягуванню, яка має загальний розмір по товщині, більший ніж заданий розмір по товщині згаданої початкової плівки, велику КІЛЬКІСТЬ апертур, які проходять через всю товщину згаданої плівки, велика КІЛЬКІСТЬ апертур включає в себе великого розміру апертури, згадані великого розміру апертури визначаються фібрилами, сформо 61891 ваними зі згаданого термопластичного полімерного матеріалу 47 Апертурна плівка, сформована з початкової плівки з термопластичного полімерного матеріалу, що піддається витягуванню, у ВІДПОВІДНОСТІ З пунктом 46, в якій згадана велика КІЛЬКІСТЬ апертур включає в себе мікродірки, які визначаються фібрилами, сформованими зі згаданого термопластичного полімерного матеріалу 48 Апертурна плівка, сформована з початкової плівки з термопластичного полімерного матеріалу, що піддається витягуванню, у ВІДПОВІДНОСТІ З пунктом 46, в якій згадані великого розміру дірки мають еквівалентний середній гідравлічний діаметр в межах від приблизно 0,175 міліметра до приблизно 0,50 міліметра 49 Апертурна плівка, сформована з початкової плівки з термопластичного полімерного матеріалу, що піддається витягуванню, у ВІДПОВІДНОСТІ З пунктом 46, в якій згадані фібрили мають середню довжину в діапазоні від приблизно 0,013 сантиметра до приблизно 0,127 сантиметра, мають середню ширину у діапазоні від приблизно 0,003 сантиметра до приблизно 0,089 сантиметра, мають середню товщину у діапазоні від приблизно 0,0006 сантиметра до приблизно 0,005 сантиметра 50 Абсорбуючий виріб, що входить до складу апертурної плівки за пунктом 46, який включає абсорбуючу серцевину, що має обернені у протилежні боки головні поверхні, згадану апертурну плівку, що покриває щонайменше одну із згаданих головних поверхонь 51 Спосіб формування апертурної плівки з термопластичного полімерного матеріалу, здатного розтягуватись, який містить в собі а) забезпечення рельєфною початковою плівкою зі згаданого вище термопластичного полімерного матеріалу, здатного розтягуватись, яка має верхній бік і нижній бік, Цей винахід стосується апертурних плівок, які, в основному, використовуються у вигляді покриваючих елементів для абсорбуючих виробів, а також способів та апаратури для формування цих плівок Протягом багатьох років ВІДОМІ І широко застосовуються неткані вироби як покриваючі елементи або лицювальний шар у виробах, які адаптовані для сприймання виділень тіла, таких, як одноразові пелюшки, абсорбуючі серветки, засоби для дорослих, які потерпають від нетримання та ІНШІ їм подібні Звичайно, такі вироби формували за допомогою утворення повітряного шару, застосування кардочесального пристрою, ув'язування штапелю та інших способів їм подібних, і також відома подальша обробка таких матеріалів для надання їм МІЦНОСТІ та ЦІЛІСНОСТІ за допомогою застосуван ня зв'язуючих матеріалів або додавання тканого матеріалу, що здійснювали або механічними засобами або через застосування властивостей рідини У зв'язку з тим, що такі матеріали дуже часто 8 b) підтримку згаданої початкової плівки за допомогою підтримуючого елементу, який містить локалізовані регіони, зони з виїмками, в яких плівка може бути деформована дією рідини на неї, а також відведення згаданої застосованої рідини з підтримуючого елементу, c) підтримання згаданої початкової плівки на згаданому підтримуючому елементі таким чином, щоб порції нижнього боку згаданої плівки були в контакті з підтримуючими регіонами підтримуючого елементу, причому верхній бік згаданої плівки обернений в напрямку від підтримуючого елементу, d) спрямування рідини у вигляді колонної форми струменів з щонайменше двох наборів отворів на верхній бік згаданої початкової плівки в зоні контакту, причому отвори першого набору мають діаметр, менший за 0,25 міліметра, а рідина, що подається, знаходиться під тиском, меншим ніж 35 кілограмів на квадратний сантиметр надлишкового тиску, що спричиняє утворення дірок великого розміру в згаданій початковій ПЛІВЦІ, причому отвори другого набору мають діаметр, менший ніж 0,25 міліметра або такий, що дорівнює їм, а рідина, що подається туди, має тиск щонайменше 35 кілограмів на квадратний сантиметр надлишкового тиску, що викликає утворення мікродірок в згаданій початковій ПЛІВЦІ, є) пересування згаданої плівки зі згаданої зони контакту, а також f) вилучення згаданої, щойно зробленої, апертурної плівки зі згаданого опорного елементу 52 Спосіб формування апертурної плівки у ВІДПОВІДНОСТІ з пунктом 51, що включає забезпечення згаданої рельєфної початкової плівки з обробкою коронним розрядом одного з її боків 53 Спосіб формування апертурної плівки у ВІДПОВІДНОСТІ з пунктом 51, що включає застосування поверхнево-активного агенту на одному боці згаданої апертурної плівки формували з гідрофобного матеріалу, вони, як відомо, проходили додаткову обробку поверховоактивними засобами, що також сприяло проходженню виділень тіла крізь матеріал Такі матеріали мають, або очікується що матимуть, бажані властивості, такі, як можливість проходження повітря скрізь них, дражируємість, м'якість, приємність на дотик Одним з недоліків, які асоціюються з лицювальними шарами, які формують з нетканих матеріалів, являється те, що рідина, така, як сеча, менструальна рідина, рідина, що виділяється з ран та ІНШІ, їм подібні, коли вона проходить крізь лицювальний шар у абсорбуючу серцевину, має тенденцію утворювати зворотний удар через лицювальний шар, особливо під тиском та коли обсяг рідини, накопиченої у абсорбуючої серцевині, наближається до волюметричной межи 3 цієї причини, а також з інших причин, ВІДОМІ приклади використання апертурних пластмасових плівок як зовнішнього шару для абсорбуючих виробів 61891 Нижче приведений список, включає відкриття таких апертурних плівок у Патентах та Заявках на Патенти Сполучених Штатов Америки та інших іноземних країнах Патент США № 3,632,269 - Дов'якта ІНШІ Патент США №3,929,135 -Томпсон та ІНШІ Патент США № 4,324,276 - Мюллейн Патент США № 4,351,784 - Томас та ІНШІ Патент США № 4,381,326 - Келі Патент США № 4,456,570 - Томас та ІНШІ Патент США № 4,535,020 - Томас та ІНШІ Патент США № 4,690,679 - Метінглі та ІНШІ Патент США № 4,839,216 - Кюро та ІНШІ Патент США № 4,950,264 -Осборн Патент США № 5,009,653 - Осборн Патент США №5,112,690- Коен та ІНШІ Патент США № 5,342,334 - Томпсон та ІНШІ Патент США № 5,352,217 - Кюро Патент США № 5,368,910 -Ленгдон Патент США № 5,368,926 - Томпсон та ІНШІ Патент США № 5,376,439 - Ходжсон та ІНШІ Патент США № 5,382,245 - Томпсон та ІНШІ Патент США № 5,382,703 - Нор та ІНШІ Патент США № 5,383,570 - Такаї та ІНШІ Патент США № 5,387,209 - Ямамото та ІНШІ Європейський патент ЕР 0 304 617 - Суда та ІНШІ Європейський патент ЕР 0 432 882 А2 - ШІПЛІ Європейський патент ЕР 0 598 204 А1 - Каравалья та ІНШІ Європейський патент ЕР 0 626 158 А1 - Коулс та ІНШІ Європейський патент ЕР 0 626 159 А1 - Такі та ІНШІ Європейський патент ЕР 0 640 328 - Танака та ІНШІ Японський патент JP 3-287762 А - Ямамото та ІНШІ Міжнародний патент WO 92/18078 А1 - Кольбер Міжнародний патент 93/15701 А1 - Турі та ІНШІ Міжнародний патент 94/18926 АІ - Пері Міжнародний патент 94/22408 А1 - Ленгдон Міжнародний патент 94/28846 А1 - Штайгер та ІНШІ Міжнародний патент 95/00093 А1 - Осборн та ІНШІ Хоча деякі з цих апетурних плівок функціонували досить добре для тих цілей, задля яких вони розроблялись, переважна КІЛЬКІСТЬ застосувань таких плівок має суттєві і відчутні недоліки Наприклад, хоча такі апертурні плівки і дозволяють рідині проходити крізь них і здатні мінімізувати зворотній удар цієї рідини, проте в таких апертурних плівках спостерігається тенденція бути на дотик більш схожими на плівку, ніж на текстурний вироб Такі властивості матеріалу, що роблять його схожим на плівку, споживач вважає негативними, і тому абсорбуючі вироби з апертурною плівкою, що виконує функції лицювального шару, не набули широкого сприйняття і поширення у споживача Значні вдосконалення для лицювальних шарів з апертурних плівок розкриті в поданих у встановленому порядку заявках на видачу патенту США Турі та іншим, що знаходяться на розгляді і мають порядкові номери 08/417 404 та 08/417 408, подані 5 квітня 1995 як продовження та частина патентної заявки, що має порядковий номер 08/004 379 і подана 14 січня 1993 року як продовження заявки на патент під порядковим номером 07/744 744, 10 поданої 14 серпня 1991 року (ВІДПОВІДНО ДО публікації міжнародної заявки WO 93/15701 А1 з наведеного вище списку) В згаданих вище заявках Турі та інших, розкриті склад, суть способу отримання і апаратура для отримання апертурної плівки, застосування яких надає ПЛІВЦІ фізичних характеристик нетканого виробу Це доповнюється тим, що плівка, зроблена з термопластичного полімерного матеріалу, що піддається витягуванню, підтримується на спеціальних локалізованих підтримуючих регіонах на підтримуючому елементі, а також спрямуванням струму рідини у вигляді струменів колонної форми з невеликим діаметром, і під високим тиском таким чином, що непідтримувані частини плівки спрямовуються вниз між підтримуваними регіонами, обумовлюючи утворення поблизу них мікро-дірок та тканинного типу елементів (фібрілів), що наділяє апертурну плівку фізичними характеристиками, які забезпечують ПЛІВЦІ ЗОВНІШНІЙ вигляд, м'якість, сприйняття на дотик такі, які мають неткані вироби Хоча такі апертурні плівки являють собою значне вдосконалення апертурних плівок, що виготовлялися за способами, які застосовували раніше, бажано запровадити подальші вдосконалення цих апертурних плівок, збільшуючи їх можливість відводити в'язкі рідини, такі як менструальні виділення Для того, щоб апертурні плівки можна було використовувати як ГІГІЄНІЧНІ серветки, бажано надати їм такі якості, як чистота та сухість Це означає, що для користувача ГІГІЄНІЧНІ серветки мають бути сухими та чистими навіть після того, як вони сприйняли приплив менструальної рідини Існує багато факторів, які впливають на здатність ГІГІЄНІЧНОЇ серветки підтримувати чистоту та сухість, до яких належить також розмір апертури та відкритої поверхні 3 одного боку, апертури великого розміру сприяють більш швидкому надходженню потоку рідини до абсорбуючої серцевини 3 іншого боку, занадто великі апертури дозволяють рідині переходити в зворотному напрямку через верхню поверхню абсорбуючої серцевини (явище, яке інколи називають "зворотнім ударом") і вступати в контакт з тим, хто носить серветку Крім того, відкриті області великого розміру можуть зробити пляму на абсорбуючій поверхні серветки видимою через верхню поверхню, що створює у того, хто и носить, враження, що виріб не зміг дотримати чистоти Для дотримання чистоти та сухості верхня прокладка повинна мати добре збалансовану комбінацію розмірів апертури та відкритої зони верхньої поверхні досить великі апертури швидко сприймають приплив менструальної рідини і забезпечують и надходження до абсорбуючої серцевини без затримок, тоді як невеликий розмір апертури дозволяє приховувати пляму, що утворилася в середині в серцевині, і утворює у користувача відчуття чистоти У ВІДПОВІДНОСТІ з одним з аспектів даного винаходу, основні характеристики апертурних плівок типу, який описаний в згаданій вище заявці на патент, поданій Турі та іншими, поліпшені завдяки тому, що ці плівки відрізняються збільшеними апертурами і наявністю значної відкритої області, що дозволяє в'язким рідинам типу менструальної легко проходити через плівку Ці поліпшені властиво 61891 12 11 сті стають власними плівкам в результаті того, що діапазоні від величини приблизно 0 003см до веплівку піддають дії рідини в вигляді колонної форличини приблизно 0 089см, а товщина - від прими струменів або струменів з не менш ніж двох близно 0 0006см до приблизно 0 005 сантиметру наборів отворів, причому отвори одного набору У ВІДПОВІДНОСТІ з даною заявкою, апертурні мають діаметр більший ніж 0 05 міліметру, а рідиплівки піну, який розкритий в згаданій раніше зана, що підходить до отворів, знаходиться під відявці Турі та інших заявках, модифікуються таким носно невеликим тиском, меншим ніж 35 кілограм чином, що надають ПЛІВЦІ властивості поліпшеного на квадратний сантиметр надлишкового тиску, тоді розподілення рідини втих регіонах плівки, які були як отвори принаймні одного іншого набору мають піддані витягуванню, завдяки спрямованому в нидіаметр менший за 0 25 міліметру або дорівнююжньому напрямку відхиленню плівки в зсунуті начий їм, а рідина, що надходить туди, знаходиться зад регіони опорного елементу, що мало місце під під відносно великим тиском, більшим ніж 35 кілочас утворення плівки грам на квадратний сантиметр надлишкового тисСпосіб формування апертурної плівки з терку Для використання представленого винаходу мопластичного полімерного матеріалу, що піддаможе бути обрана ПОСЛІДОВНІСТЬ операцій, згідно з ється витягуванню, у ВІДПОВІДНОСТІ З даним винаякою плівка піддається дії рідини з отворів, що ходом включає в себе кроки, що забезпечують знаходяться під великим і малим тиском, наприотримання початкової плівки, що складається з клад, спочатку з отвору з рідиною під низьким тистермопластичного полімерного матеріалу, який ком, а потім - з отвору з рідиною під високим тиспіддається витягуванню, та який має верхню повеком, або спочатку з отвору з рідиною під високим рхню та нижню поверхню Передбачають застосутиском, а потім - під низьким тиском, або в інших вання опорного елемента, який вміщує в себе локомбінаціях чи варіантах кальні підтримуючі регіони для підтримки початкової плівки Опорний елемент має заглибАпертури, в основному, мають неоднаковий лені зони, в яких плівка може змінювати свою форозмір І форму Вони вимірюються різними спосорму після дії на неї рідини Передбачають застосубами, які дають наближене значення їх діаметру в вання вищевказаних засобів, що дозволяють еквівалентних гідравлічних діаметрах (ЕГД) або в провести віддалення поданої рідини від опорного еквівалентних кругових діаметрах (ЕКД) Апертурелементу на плівка в її остаточному вигляді має комбінацію апертур великого розміру, середній ЕГД яких знаПочаткова плівка підтримується на опорному ходиться в межах від 0 175мм до 0 75мм, та аперелементі порціями нижнього боку плівки, які вхотур малого розміру з середнім ЕГД від 0 025мм до дять в контакт з підтримуючими регіонами опорно0 175мм Такі апертурні плівки мають відкриту часго елементу Верхня поверхня плівки повернена в тину приблизно від 3% до 13% напрямку від підтримуючого елементу Поліпшені апертурні плівки представленого Потік рідини в вигляді струменів колонної фовинаходу рекомендується виготовляти на підтрирми з принаймні двох наборів отворів направлямуючому елементі, аналогічному тому, який покають проти верхній поверхні початкової плівки в заний на фігурах 17-19 згаданої вище заявки Турі, зону контакту, тобто в зону, яка піддається дії пов результаті чого отримується плівка, що має ряд токів рідини Кожний з отворів першого набору має в основному паралельних складок, сформованих, діаметр, більший ніж 0 075 міліметру, а рідина, яка в основному, вертикально орієнтованими боковинадходить туди, має тиск, менший за 35 кілограм ми стінками, що визначають ряд в основному пана квадратний сантиметр надлишкового тиску, що ралельних проходів Таким чином, плівка містить в призводить до утворення в початковій ПЛІВЦІ дірок собі в цілому паралельні тверді або замкнені ділявеликого розміру Отвори другого набору мають нки плівки, що змінюють одна одну, і розділяються діаметри, менші або дорівнюючі 0 25 міліметру, а апертурними або відкритими ділянками плівки, що рідина, яка надходить туди, знаходиться під тисмістять згадані раніше комбінації апертур великого ком, принаймні, 35 кілограм на квадратний сантиі малого розміру Апертури обох розмірів утворюметр надлишкового тиску, що спричиняє утворенються в результаті подовшення і витягування зданя мікро-дірок в початковій ПЛІВЦІ тного до витягування матеріалу між локалізованиПЛІВКИ ВИВОДЯТЬ З контактної зони, а щойно ми підтримуючими регіонами опорного елементу сформовану апертурну плівку виводять з опорного внаслідок дії рідини, яка знаходилася під тиском» елементу причому в перебігу подовшення плівка стає тонІнші особливості та переваги даного винаходу шою, поки врешті решт досягає точки розриву (інстануть легко зрозумілими з наведеного нижче акше кажучи, в ній відбувається розщеплення та детального опису, супроводжуючих креслень та виникнення волокон), в результаті чого в ній утвододаної формули винаходу рюються вищезгадані апертури Короткий Опис Креслень В апертурних плівках, суть яких розкрита у заФігура 1 являє собою схематичний боковий явці Турі та інших, апертури оточені елементами вертикальний розріз лінії для одержання апертурволоконного типу або мікрострічками з витягнутого ної плівки у ВІДПОВІДНОСТІ з даним винаходом, пластикового матеріалу Такі витягнуті елементи Фігура 2 являє собою у збільшеному мірилі волоконного типу (фібріли) кооперують з апертусхематичний боковий вертикальний розріз вузлу рами і в результаті надають апертурним плівкам розмотай апарату для одержання апертурної плівтакі ж фізичні якості, які властиві нетканим вироки у ВІДПОВІДНОСТІ з даним винаходом, бам Такі елементи волоконного типу мають довФігура 3 являє собою у збільшеному мірилі жину, яка може змінюватися від величини 0 013см схематичний боковий вертикальний розріз апертудо величини 0 127см, причому ширина лежить в рного вузлу апарату для одержання апертурної 61891 13 плівки у ВІДПОВІДНОСТІ з даним винаходом, Фігура 4 являє собою у збільшеному мірилі схематичний боковий вертикальний розріз обезводнюючого вузлу апарату для одержання апертурної плівки у ВІДПОВІДНОСТІ з даним винаходом, Фігура 5 являє собою у збільшеному мірилі схематичний боковий вертикальний розріз осушуючого вузлу апарату для одержання апертурної плівки у ВІДПОВІДНОСТІ з даним винаходом, Фігура 6 являє собою у збільшеному мірилі схематичний боковий вертикальний розріз вузлу розщеплення - перемотки апарату для одержання апертурної плівки у ВІДПОВІДНОСТІ З даним винаходом, Фігура 7А являє собою схематичний вид стрічки з отворами, що використовується в апараті для одержання апертурної плівки у ВІДПОВІДНОСТІ З даним винаходом, Фігури 7В, С та D являють собою у збільшеному мірилі вигляд набору отворів, що можуть бути використані в апараті для одержання апертурної плівки у ВІДПОВІДНОСТІ з даним винаходом, Фігура 8 являє собою перспективний вигляд початкової плівки у відкритому становищі, розташованої на опорному елементі для обробки и у ВІДПОВІДНОСТІ з даним винаходом, Фігура 9 являє собою план вигляду зверху опорного елементу у нижній частині Фігури 8, Фігура 10 являє собою у збільшеному мірилі вигляд поперечного перетину вздовж ВІСІ 10-10 на Фігурі 9, Фігури 11А - D являють собою вигляди, аналогічні зображеному на Фігурі 10, і показують ПОСЛІДОВНІ етапи протягування початкової плівки для формування апертур у ВІДПОВІДНОСТІ З методиками, приведеними в даному винаході, Фігура 12 являє собою фотографію вигляду переднього плану апертурної плівки, зроблену зі збільшенням в 7 5 разів, Фігура 13 являє собою вертикальну проекцію торця апертурної плівки, показаної на Фігурі 12, Фігура 14 являє собою вертикальну проекцію торця апертурної плівки, показаної на Фігурі 13, зі збільшенням в 7 5 разів, Фігура 15 являє собою план вигляду зверху іншої апертурної плівки, сформованої у ВІДПОВІДНОСТІ з методиками, приведеними в даному винаході, зі збільшенням в 7 5 разів , Фігура 16 являє собою вертикальну проекцію торця апертурної плівки, показаної на Фігурі 15, Фігура 17 являє собою вертикальну проекцію торця апертурної плівки, показаної на Фігурі 15, зі збільшенням в 15 разів, Фігури 18А та В являють собою зроблені зі збільшенням 10 X фотографії апертурної плівки, одержаної у ВІДПОВІДНОСТІ з винаходом, утвореної з рельєфної початкової плівки, що має материнський бік, розташований проти пов'язаного з ним формуючого елементу, причому плівку обробляють (роблять апертурною) на апарате, який має послідовность трьох стрічок отворів, перша стрічка має відносно велики отвори, у ВІДПОВІДНОСТІ З Фігурою 7D, друга та третя стрічки мають відносно мали отвори, у ВІДПОВІДНОСТІ З Фігурою 7А (фігура 18А являє собою той и бік, проти якого були спрямовані водні струмені, а Фігура 18В являє собою 14 той и бік, який розташований проти пов'язаного з ним формуючого елементу), Фігури 18С та D являють собою зроблені зі збільшенням 10 X фотографії апертурної плівки, одержаної у ВІДПОВІДНОСТІ з винаходом, утвореної з рельєфної початкової плівки, що має материнський бік, розташований проти пов'язаного з ним формуючого елементу, причому плівку обробляють (роблять апертурною) на апарате, який має послідовность трьох стрічок отворів, перша стрічка має відносно велики отвори, у ВІДПОВІДНОСТІ З Фігурою 7D (фігура 18С показує той и бік, проти якого були спрямовані водні струмені, а Фігура 18D показує той и бік, який розташований проти пов'язаного з ним формуючого елементу), Фігура 19 являє собою блочну діаграму, яка відображає різні етапи процесу одержання апертурної плівки у ВІДПОВІДНОСТІ з даним винаходом, Фігура 20 являє собою перспективний вигляд ГІГІЄНІЧНОЇ серветки, яка містить апертурну плівку, одержану у ВІДПОВІДНОСТІ з даним винаходом, Фігура 21 являє собою вигляд розрізу по ВІСІ 21-21 на Фігурі 20, Фігура 22 являє собою графік, який показує розподілення розмірів апертур в зразку апертурної плівки, зробленої під тиском 61 25 кілограм на квадратний сантиметр на апараті з використанням трьох стрічок з отворами, кожна з яких має множину отворів, причому всі отвори мають розмір 0 125 міліметру в діаметрі, причому згадана стрічка з отворами показана на Фігурі 7А , Фігура 23 являє собою графік, який показує розподілення розмірів апертур в зразку апертурної плівки, зробленої на апараті з однією стрічкою, що містить велику КІЛЬКІСТЬ отворів, кожен з яких має розмір 0 5 міліметру в діаметрі, причому згадана стрічка з отворами показана на фігурі 7С, Фігура 24 являє собою графік, який показує розподілення розмірів апертур в зразку апертурної плівки, зробленої на апараті з першою стрічкою з отворами (показано на фігурі 7С), що містить велику КІЛЬКІСТЬ отворів, кожен з яких має розмір 0 5 міліметру в діаметрі, і другу стрічку з отворами (показану на фігурі 7А), розташовану нижче по напрямку протікання від першої стрічки, причому друга стрічка має множину отворів, кожен з яких має діаметр 0 125 міліметру, Фігура 25 являє собою графік розподілення розмірів апертур в зразку апертурної плівки, виготовленої у ВІДПОВІДНОСТІ з даним винаходом, та Фігура 26 являє собою графік, що відображає результати порівняння, в перебігу яких змінювались інтервали між отворами на стрічці з отворами Хоча даний винахід залежить від обраного способу реалізації, яких може бути багато, в представлених кресленнях і далі в описі розкривається суть найкращої на даний момент реалізації винаходу, причому це робиться з усвідомленням того, що дане розкриття суті має розглядатися як приклад реалізації винаходу і не повинне обмежувати сферу застосування винаходу до даного конкретного способу його реалізації Звернемося тепер до креслень Фігура 1 являє собою схематичний боковий вертикальний розріз однієї реалізації лінії виробництва, що може бути 61891 16 15 використана для виробництва апертурної плівки у його правого боку Вузол утворення апертури місВІДПОВІДНОСТІ з поясненнями до даного винаходу тить сотовий підтримуючий барабан 41, змонтоваЯк це показано стрілкою напрямку, технологічний ний на рамі F1 таким чином, що він має змогу обепроцес, зображений на фігурі 1, відбувається зліва ртатися Барабан 41 має тривимірний направо На фігурі 1 показано, що ЛІНІЯ виробницпідтримуючий або формуючий елемент, описаний тва має п'ять головних вузлів, а саме вузол розмодетально далі, змонтований на його ЗОВНІШНІЙ петування плівки ЗО, вузол утворення апертур 40, риферійній поверхні На рамі F1 також підтримувузол обезводнювання 50, вузол осушення 60, ються чотири водоструменеві колектори та в севузол нарізки, перемотування та накладення поредині підтримуючого барабану знаходяться верхневого активного агенту 70 чотири всмоктуючі щілини, по одній на кожний водоструменевий колектор, що детально описано Як показано на фігурі 2, два рулони ЗІ початдалі Щілини всмоктування встановлені в середині кового матеріалу плівки 33, встановлюються для барабану і відцентровані у ВІДПОВІДНОСТІ З ВОДОобертання на рамі F Плівка з рулонів 31 прохоструменевими колекторами, розташованими поза дить над ведучими роліками в фестон ЗО, який має барабаном Кожний водоструменевий колектор автоматичну (замкнений контур) систему стеження має металеву стрічку, яку ми тут далі ІНОДІ називаза натягненням Плівка 33 під певним натягенням, ємо стрічкою з отворами, що мають заздалегідь наприклад, від, приблизно, 1 8 грама на ЛІНІЙНИЙ обрані розміри і інтервали між собою Деякі конкміліметр до, приблизно, 18 грама на ЛІНІЙНИЙ міретні приклади таких стрічок з отворами описані ліметр, виходить з фестону 32 та надходить до більш детально далі Даний колектор 42 може місвузла утворення апертур 40 тити одну або більше стрічок Розмір отворів найХоча для використання в даному винаході підкраще зробити однаковим для даної стрічки Відходять плівки, виготовлені з багатьох матеріалів, стань між нижньою поверхнею стрічки з отворами одним з найкращих матеріалів є поліетиленова та зовнішньою поверхнею підтримуючого елеменплівка під маркою виробу ЕМВ-631, яку можна ту найкраще дотримувати у діапазоні між 12 7мм отримати від хімічної фірми Ексон (Exxon до 25 4мм Chemical), що виготовляє її в комерційних цілях Ця плівка являє собою рельєфну з білою пігменГаряча вода під тиском нагнітається до колектацією поліетіленову плівку Поліетіленовий комторів 42, звідки під тиском у вигляді колонної форпонент складається з суміші, що містить 40% (за ми струменів виходить через велику КІЛЬКІСТЬ вагою) поліетилену з низькою ЩІЛЬНІСТЮ та 60% отворів в стрічці з отворами Тиск води в кожному (за вагою) ЛІНІЙНОГО поліетилену з низькою ЩІЛЬНІколекторі може бути відрегульований окремо ПліСТЮ Ця плівка містить 6 5% (за вагою) двооксиду вка 33, що надходить, тягнеться через ведучий титану ролік 43, а далі через зовнішню периферію тривимірного формуючого елементу, встановленого на Для надання початковій ПЛІВЦІ рельєфності підтримуючому барабані 41 Колонної форми використовується алмазний шаблон, що має 6 7 струмені води, які виходять з стрічок з отворами, ЛІНІЙ на міліметр і наносить на один бік плівки, при виході наштовхуються на плівку і відхиляють її який умовно називають батьківським боком, велив нижньому напрямку в видалені регіони опорного ку КІЛЬКІСТЬ переривчатих видимих протрузій (виелементу, змонтованого на підтримуючому бараступів) що ВІДДІЛЯЮТЬСЯ один від одного неперерибані, що змушує плівку витягуватись і рватись, вчатими взаємопов'язаними канавками певного утворюючи велику КІЛЬКІСТЬ дірок, що мають різної візерунку Інший бік рельєфної початкової плівки, величини розміри Плівка, в якій утворені апертуякий умовно названо материнським боком, має ри, виходить з вузлу утворення апертури з лівого велику КІЛЬКІСТЬ видимих поглиблень, що мають його боку і переходить до вузлу обезводнення 50 форму чаші і відділені одне від одного непереривчатим ребристим взаємопов'язаним візерунком Як показано на фігурі 4, у вузлі обезводнення Поглиблення в формі чаші на материнському боці 50 на рамі F3 змонтовано два обезводнюючі барарозташовуються у певній ВІДПОВІДНОСТІ З виступабани 51 Барабани 51 мають сотову конфігурацію, ми на батьківському боці плівки Початкова пливка причому кожний барабан має дві вакуумні щілини, обробляється за способом електростатичної обпов'язані з ним, через які може створюватися варобки за допомогою коронного розряду, причому куум величиною до 177 8 мм ртутного стовпчику рекомендується піддавати такій обробці чоловічий Встановлено дванадцять повітряних шиберів 52, бік Плівка має остаточну МІЦНІСТЬ на розрив 1750 по шість шиберів на кожний барабан Щілини грамів в напрямку обробки (500 ВІДСОТКІВ витягувсмоктування, пов'язані з обезводнюючими баравання в момент розриву) і 1300 грамів в поперечбанами 51, розташовані в середині барабанів, тоді ному напрямку (650 ВІДСОТКІВ В момент розриву), як повітряні шибери (затулки) 52 розташовані поза як це визначено тестом D-882 Американського барабанами 51 Надмірно велика КІЛЬКІСТЬ ВОДИ товариства по випробуванням матеріалів (ASTM) видаляється з апертурної плівки ударом струменю провітря, що виходить з великою швидкістю з повіПроцес виготовлення плівки у ВІДПОВІДНОСТІ з тряних шиберів 52, та за допомогою всмоктування, винаходом може бути дозованим і безперервним, що відбувається через щілини всмоктування, розв цілому близьким дозованим та безперервним ташовані в барабані 51 Повітряні шибери функціпроцесам, що розкриті в заявці з порядковим ноонують з повітрям, температура якого лежить в мером 08/417 404 Найкращим типом реалізації діапазоні між 63 6 та 82 2 градусів по Цельсію винаходу є апарат, що забезпечує безперервний (150-180 градусів по Фаренгейту) Повний повітряпроцес, який і розкривається тут ний потік через 12 повітряних шиберів 52 дорівнює На фігурі 3 показано, як плівка 33 з вузлу розвеличині в діапазоні між 92 та 184 кубічними метмотай надходить до вузлу утворення апертури з 61891 17 рами в хвилину на ЛІНІЙНИЙ метр ширини апертурної плівки Обезводнена плівка 53 виходить з вузлу обезводнення 50 з лівого його боку і надходить до вузлу осушування На фігурі 5 показано вузол повітряного осушування, де видно, що він містить два вакуумні барабани 51, встановлені на рамі F4 В кожному барабані 61 є щілина всмоктування, що має кут 300 градусів навколо барабану Поза вакуумних барабанів 61 встановлено двадцять повітряних шиберів 62, причому ці повітряні шибери працюють з повітрям, що знаходиться під температурою в діапазоні між 63 6 та 82 2 градусів по Цельсію (150180 градусів по Фаренгейту) Загальна сумарна витрата повітря дорівнює величині між 460 та 644 кубічними метрами у хвилину на ЛІНІЙНИЙ метр ширини апертурної плівки Зниження тиску, викликане наявністю вакууму у барабанах 61, дорівнює 50 8 міліметрам водяного стовпчику, причому вимірювання проводилося крізь плівку Осушена плівка 63 виходить з лівого боку вузлу осушування і надходить до вузлу розщеплення - перемотки 70 18 7В показана стрічка з двома рядами отворів 84 та 86 з отворами 84' та 86', які розташовані окремо на протилежних боках дотичної лінії, розміщеної між центрами Отвори в кожному рядку мають діаметр, що дорівнює 0 375 міліметри, і знаходяться на відстані 0 56 міліметри один від одного, центр до центру Інтервал між отворами у верхньому рядку зміщений по відношенню до інтервалу в нижньому рядку на 0 28 міліметри Стрічка містить приблизно 3 6 отворів на мм На фігурі 7С показано стрічку з двома рядами отворів під номерами позицій 88,90, причому отвори позначені ВІДПОВІДНО ПОЗИЦІЯМИ 88' та 90', а На фігурі 6 показано, як плівка 63 з вузлу осушування надходить до вузлу розщеплення- перемотки 70 з його правого боку Перемотнорозрізний верстат 71, що складається з розрізуючих ножів типу задиру, розташованих з певним інтервалом, розрізає висушену апертурну плівку до бажаної ширини Далі висушена та розрізана апертурна плівка іде на пристрій нанесення поверхневого активного агенту, де на плівку спосібом слабкого дотику ("поцілуине покриття") наноситься відповідна речовина - поверхньовий активний агент, наприклад, Tween-20 Поверхньовий активний агент переважно постачається в вигляді водного розчину, що складається з 48 8±1 5 ВІДСОТКІВ поверхневого активного агенту У наведеному для прикладу випадку застосування винаходу швидкість роліка, що здійснює покриття поверхньовим активним агентом, дорівнює 381 ±76 2 міліметрам у хвилину Найкраще, щоб поверхньовий активний агент наносився материнський бік плівки Вищезгадані параметри забезпечуються нанесенням розчину поверхневого активного агенту у розмірі 0 039±0 01 мг/квадратний сантиметр ряди розташовані по обидва боки розміщеної посередині дотичної лінії Отвори у кожному ряду мають діаметр 0 5 міліметрів і зсунуті один від одного на відстань 0 813 міліметрів Інтервал між отворами в верхньому ряду зсунутий щодо такого ж інтервалу в нижньому ряду на величину 0 406 міліметрів Стрічка містить 2 46 отворів на міліметр На фігурі 7D показано стрічку з двома рядами отворів під номерами позицій 92, 94, причому отвори позначені ВІДПОВІДНО ПОЗИЦІЯМИ SB'та W, а ряди розташовані по обидва боки проведеної посередині дотичної лінії Отвори у кожному ряду мають діаметр 0 635 міліметрів і зсунуті один від одного на відстань 0 965 міліметрів Інтервал між отворами в верхньому ряду зсунутий щодо такого ж інтервалу в нижньому ряду на 0 483 Стрічка містить 2 07 отворів на міліметр На фігурі 7Е показано стрічку з отворами, яка використовується для створення колонного типу струменів води, кожен з яких має відносно великий перетин і утворює великого розміру дірки в ПЛІВЦІ Кожний з отворів має діаметр 0 635 міліметрів, і розташований з міжцєнтровою відстанню 2 108 міліметрів один від одного Хоча стрічка з отворами, показана на фігурі 7Е, підходить для утворення плівки у ВІДПОВІДНОСТІ з даним винаходом, стрічки з отворами, показані на Фігурах 7B-7D, ми зараз рекомендуємо використовувати и в комбінації з однією або більше стрічками, що мають отвори відносно невеликого розміру і утворюють мікродірки Звертаючись до фігур 7А-7Е, ми побачимо, що колонного вигляду струмені води виходять з однієї або більшої КІЛЬКОСТІ стрічок, які мають велику КІЛЬКІСТЬ отворів Рекомендується, щоб циліндричної форми дірки отворів робилися заздалегідь сверловкою металічної стрічки Однак, мається на увазі, що можуть бути застосовані дірки різної форми На фігурі 7А показано стрічку з отворами 80, яка використовується для створення колонної форми струменів води, кожен з яких має відносно невеликий перетин і утворює мікродірки в ПЛІВЦІ Отвори 82 в колекторі мають діаметр 0 125 міліметра, і розташовані з інтервалом 0 5 міліметра один від одного Стрічка для колектора отримується з Японії, де її виготовляє компанія Ніпон Нозл Компані (Nippon Nozzle Co ) з міста Кобе На фігурах 7В - 7Е показані стрічки з отворами для отримання струменів у формі колони, причому кожен має відносно великий поперечний розтин і утворює великого розміру дірки в ПЛІВЦІ На фігурі Рекомендується, щоб малі отвори (дивіться фігуру 7А) мали діаметр менший за 0 25 міліметру Також рекомендується, щоб великі отвори мали діаметр величиною більше ніж 0 25 міліметру (дивись фігури 7В - 7Е) Один з апаратів для виготовлення апертурних плівок даного винаходу описаний у подробицях в заявці на патент з номером 08/417 404, що знаходиться на стадії розглядання Апарат для виготовлення апертурної плівки у ВІДПОВІДНОСТІ З даним винаходом містить в собі деякі додаткові риси, в тому числі другий набір стрічок з отворами, як це було обговорено під час розгляду фігур 7В-7Е Тиск води, що надходить до малих отворів, взагалі як правило більший за 35 кілограм на квадратний сантиметр надлишкового тиску, причому рекомендоване значення повинне мати порядок 35 -112 кілограм на квадратний сантиметр надлишкового тиску або вище Тиск води, яка надходить до великих отворів, взагалі має величину меншу 35 кілограм на квадратний сантиметр, причому реко 61891 19 мендується значення (8 75-14 кілограм на квадратний сантиметр надлишкового тиску У рекомендованій реалізації устаткування для утворення апертури складається з підтримуючого барабану стільникового типу, трьохвимірного формуючого елементу, кількох водоструменевих колекторів та ВІДПОВІДНИХ щілин всмоктування, розташованих в середині барабана послідовно впродовж частини окружності барабана Формуючий елемент являє собою гравіровану втулку, як це показано на фігурах 8-10, яка монтується на підтримуючому барабані Щілини всмоктування змонтовані всередині барабану і зцентроваиі з водоструменевими колекторами, розташованими поза межами барабану Кожний водоструменевий колектор містить металеву стрічку, що має велику КІЛЬКІСТЬ отворів Для кожного даного колектору розмір отворів на стрічці всюди лишається однаковий Відстань між стрічкою з отворами і поверхнею гравірованої втулки рекомендується обирати в межах між 12 7 міліметрів та 25 4 міліметрів В колектори під тиском нагнітається гаряча вода Вода, що знаходиться під тиском, виходить через отвори в стрічці з отворами, утворюючи значні водні струмені колонної форми Енергія струменів гарячої води, що ударяє плівку, примушує цю плівку відхилятися у напрямку поверхні з гравірованою втулкою, що, в свою чергу, примушує плівку витягуватися і рватися у велику КІЛЬКІСТЬ дірок різного нерегулярного розміру Тиск і температура води, що подається у кожен колектор, може регулюватися окремо Параметри процесу такі Лінійна швидкість в метрах у хвилину 45 72182 88 Температура води 68 3 - 73 9 градусів Цельсія Максимальна КІЛЬКІСТЬ колекторів, що використовуються З Відстань між стрічкою на колекторі та поверхнею втулки 12 7мм-25 4мм Колектор низького тиску КІЛЬКІСТЬ колекторів 1 Діапазон розмірів отворів (міліметри) від 0 368 до 0 762 Тиск (кілограм на квадратний сантиметр) надлишкового тиску 10 6±1 75 Витрата води 12 2±3 05 літри на міліметр стрічки з отворами Вакуум щілини всмоктування в кілопаскалях 17±10 2кПа в міліметрах ртутного стовпчику 127± 0 8 Колектор високого тиску КІЛЬКІСТЬ колекторів Максимум 2 Діапазон розмірів отворів (міліметри) від 0 127 до 0 178 Тиск (кілограм на квадратний сантиметр) надлишкового тиску 80±25 Витрата води 013±0 03 літри на міліметр стрічки з отворами Вакуум щілини всмоктування в кілопаскалях 17±10 2кПа в міліметрах ртутного стовпчику 127±76 2 ПОСЛІДОВНІСТЬ Роботи Колектора Колектори водоструменеві з водою, що знаходиться під тиском, і зв'язані з ними стрічки з отворами можуть бути розташовані у різний спосіб по відношенню до напрямку постійного пересування 20 плівки на барабані, і на них може бути встановлена різна ПОСЛІДОВНІСТЬ роботи Для створення апертур у ПЛІВЦІ можуть бути використані такі ПОСЛІДОВНОСТІ 1 Низький тиск, високий тиск , 2 Низький тиск, високий тиск, високий тиск, 3 Високий тиск, низький тиск , 4 Високий тиск, низький тиск, високий тиск, 5 Високий тиск, високий тиск, низький тиск , Якщо ми звернемося до фігур 8-10, ми побачимо, що формуючий елемент являє собою тривимірну поверхню з великою КІЛЬКІСТЮ витягнутих у радіальному напрямку підтримуючих елементів, що підіймаються з підвалини формуючого або опорного елементу Ці елементи фактично аналогічні ВІДПОВІДНИМ елементам, суть роботи яких відкрита у поданій під порядковим № 08/417 404 заявці на патент, що нині разом з іншими знаходиться на розгляді Фігура 8 являє собою тривимірне зображення початкової плівки 100, що тримається на опорному елементі 102 Початкова плівка може бути або рельєфною, або нерельефною Як альтернатива, частина 104 початкової плівки 100 може містити рельєфні регіони 106 та нерельєфні - 108, як це показано в верхній частині Фігури 8 Опорний елемент 102 містить підвалинний елемент 110, що має верхню поверхню 110а та нижню поверхню 110Ь Крім того, опорний елемент 102 містить велику КІЛЬКІСТЬ апертур 112, що проходять через товщину підвалини 110 з верхньої поверхні 110а до нижньої поверхні 110Ь Як буде видно далі, апертури 112 створюються для того, щоб усунути воду під час виготовлення апертурної плівки у ВІДПОВІДНОСТІ з даним винаходом Опорний елемент 102, крім того, містить велику КІЛЬКІСТЬ витягнутих у радіальному напрямку підтримуючих елементів 114 Ці підтримуючі елементи мають підвалину 116, що співпадає з площиною верхньої поверхні 110а частини 110, та пару бокових стінок 118 та 120, що мають певний кут (який найкраще дивитися на фігурах 9 та 10) Бокові стінки 118 та 120 витягнуті у напрямку назовні від бази 116 для зустрічі з нижньою частиною або ребром 122 Підтримуючі елементи 114 зцентровані і розташовані паралельно на рівній відстані один від одного Взагалі вони можуть бути паралельними до бокових сторін підтримуючого елементу, перпендикулярними ним або проходити під будьяким кутом до них Як показано на фігурах 8 та 9, ці підтримуючі елементи 114, якщо подивитися на них в плані, мають синусоїдального або хвилястого характеру конфігурацію Зрозуміло, що підтримуючі елементи можуть постачатися і в ІНШІЙ конфігурації, наприклад, бути прямолінійними, мати форму зігзагу та т і Детальний опис формуючого елементу міститься в поданій заявці на патент під порядковим номером 08/417 404, що знаходиться у стадії розгляду Звертаючись до фігур 11A-D, ми побачимо продовження витягування початкової плівки 124 для створення апертур у ВІДПОВІДНОСТІ З положеннями, на яких ґрунтується даний винахід На фігурі 11А початкова плівка 124 спочатку укладається на опорний елемент На фігурі 11В плівка 124 змінює свою форму під дією колонної форми струменів 61891 22 21 води і тягнеться (тобто витягується) в напрямку ВІДПОВІДНОСТІ до даного винаходу На фотографіях вниз і частково у простір між підтримуючими елена фігурах 18С, D показані дірки великого розміру ментами На фігурі 11С ми бачимо, що з витягув апертурній ПЛІВЦІ, зробленої у ВІДПОВІДНОСТІ ДО ванням плівки 124 вона стає тоншою На фігурі даного винаходу 11D показано, що плівка з витягуванням і в міру Комбінація дірок великого розміру і мікродірок того, як вона тоншає, починає ламатися і утворюз розмірами, що розглядались вище, у випадку, вати дірки 126 Цей процес, крім того, описаний в коли плівка використовується як верхнє покриття заявці на патент під порядковим номером 08/417 для ГІГІЄНІЧНИХ серветок, поліпшує такі якості плів404, де міститься опис утворення мікро-дірок, отоки, як здатність підтримувати чистоту та сухість В чених мікро-стрічками, або фібрі лами, в матеріалі результаті відкрита частина становить величину в плівки діапазоні від 3 до 13 ВІДСОТКІВ В попередніх способах плівка, яка мала тільки мікро-дірки (дивіться Завдяки вертикальним компонентам формуюзаявку під порядковим номерм 08/417 404, що значого елементу, плівка за даним винаходом одразу ходиться разом з іншими на розгляді), коли викопісля виходу з процесу розширюється (тобто, користовувались колонного типу струмені води діаордината у напрямку Z набуває більшого значенметром 0125 міліметра, апертурна плівка, яку ня, ніж початкова товщина початкової плівки перед отримували в результаті, мала мікродірки з середнаданням їй апертурних якостей) В деяких відонім значенням еквівалентного гідравлічного діамемих процесах розширення в напрямку Z має закінтру 0 075 міліметра, і відкриту зону приблизно З читися окремим кроком надання рельєфності (дивідсотки Збільшення розміру апертур та відкритої віться, наприклад, патент США під № 4 609 518) зони в апертурних плівках, що мають дірки велиРозширена верхня прокладка обмежує контакт між ких розмірів в комбінації з мікро-дірками, і виготовкористувачем та абсорбуючим шаром та посилює лені у ВІДПОВІДНОСТІ з даним винаходом, забезпепочуття сухості виробу, у склад якого він входить чує поліпшене значення розміру апертури і В плівках, що входять у склад абсорбуючих відкриту зону такі, що в результаті ми отримуємо виробів, спосіб одержання яких розкрито тут, дірки перевагу, а саме апертури досить великі, щоб в ПЛІВЦІ складаються з мікродірокта дірок великого швидко приймати потік менструальної рідини і дорозміру, або ж тільки дірок великого розміру Ввазволити їй проходити через абсорбуючу серцевину жається, що мікрбдірки утворюються в основному серветки, але досить малі, щоб замаскувати пляму під час протягування плівкового матеріалу в рена абсорбуючій м'якій прокладці, що дозволяє зультаті удару колонної форми струменів води, що утворити в користувача почуття чистоти Таким виходить з отворів меншого розміру у стрічці з чином, абсорбуючі вироби, отримані за даним виотворами, яку ми розглядали вище Вважається, находом, зроблені з апертурної плівки у ВІДПОВІДкрім того, що великого розміру дірки, які також НОСТІ з даним винаходом, мають набагато кращі утворюються в результаті протягування матеріалу, властивості у відношенні чистоти та сухості формуються переважно під час протягування плівкового матеріалу під дією колонної форми струмеВ рекомендованій реалізації винаходу в початнів води, що виходять з отворів великого, а не маковій ПЛІВЦІ апертури великого діаметру утворюлого розміру, розташованих в стрічці з отворами, ються струменями води колонного типу, що знахояку ми розглядали вище диться під низьким тиском, а апертури малого діаметру - колонного типу - струменями води, що Апертурна плівка, що отримується в результазнаходиться під великим тиском Ця комбінація ті, містить комбінацію дірок великого розміру або струменів як високого, так і низького тиску утворює апертур, які мають середній еквівалентний гідравбільші апертури і більші відкриті зони, ніж ті, що лічний діаметр в межах між приблизно 0 175 мівиникають в плівках, зроблених з допомогою тільліметру та приблизно 0 75 міліметру, та апертур ки струменів малого діаметру, коли вода знахомалого розміру або дірок, в яких середній еквівадиться під високим тиском Плівки, зроблені з вилентний гідравлічний діаметр має значення в мекористанням цієї реалізації, також здаються жах між приблизно 0 025 міліметру та приблизно користувачам м'якішими, ніж плівки, зроблені тіль0 175 міліметра Такі апертурні плівки мають відки з застосуванням струменів з отворами великого криту поверхню в діапазоні від 3 до 13 ВІДСОТКІВ діаметру з водою під низьким тиском Було встановлено, що використання стрічок з отворами, в яких отвори мають діаметр в межах Фігура 19 являє собою блок-схему, що відоміж приблизно 0 25 міліметра та приблизно 0 625 бражає кілька етапів процесу отримання нової міліметра призводить до утворення в ПЛІВЦІ аперапертурної плівки у ВІДПОВІДНОСТІ З даним винахотур, що мають еквівалентний гідравлічний діаметр дом Першим етапом процесу є розташування від приблизно 0 175 міліметра до приблизно 0 725 шмата тонкої плівки з термопластикового полімеміліметра Фібріли, що оточують і визначають мікру, що здатний розтягуватись на опорному або ро-дірки та дірки великого розміру, детально опипідтримуючому елементі (прямокутник 1) Підтрисуються в заявці на патент під порядковим номемуючий елемент з плівкою, що здатна розтягуваром 08/417 404 Фібріли мають довжину від тись на ньому, проходить повз сопел, що виверприблизно 0 013 сантиметри до приблизно жують під великим тиском рідину (прямокутник 2) 0 127см), значення ширини їх лежать в діапазоні Рекомендованою рідиною є вода Вода відводитьвід приблизно 0 003см до приблизно 0,089см, знася з підтримуючого елементу, причому рекомендучення товщини лежать від приблизно 0 006см до ється вакуумний спосіб її відведення (прямокутник приблизно 0 005см) На фотографіях на фігурах 3) Плівка обезводнюється, при чому для цього 12-18А, В показані комбінації мікродірок і дірок рекомендується спосіб засмоктування (прямокутвеликого розміру в апертурній ПЛІВЦІ, зробленої у ник 4) Обезводнена апертурна плівка зсувається з 23 підтримуючого елементу (прямокутник 5) Залишкова вода відводиться з апертурної плівки в результаті спрямування на неї потоку повітря (прямокутник 6) Після ЦЬОГО апертурна плівка піддається дії поверхневого активного агенту (прямокутник 7) Далі апертурна плівка змотується (прямокутник 8) і чекає на своє використання, бо являє собою структурний елемент іншого виробу, наприклад, ГІГІЄНІЧНОЇ серветки, одноразових прокладок та виробів для обгортання ран Звертаючись до фігур 20 та 21, побачимо, що там показана гігієнічна прокладка 130, що містить в собі абсорбуючу серцевину 132, створену з волокон деревинної пульпи, тонку водонепроникну плівку - бар'єр 134, та покриваючий матеріал 136, замість якого може бути використана будь-яка з апертурних плівок, що отримуються у ВІДПОВІДНОСТІ з цим винаходом Рекомендується, щоб матеріал покриваючої плівки мав структуру, показану та описану тут Плівка-бар'єр 134, яка може включати в себе, наприклад, тонку плівку з поліетилену, контактує з нижньою поверхнею абсорбуючої серцевини 132 і частину шляху проходить вздовж довгих боків абсорбуючої серцевини Покриваючий матеріал 136 має дещо більшу довжину, ніж довжина абсорбуючої серцевини і обмотується навколо абсорбуючої серцевини і плівки-бар'єру, як це проілюстровано в фігурі 21 Продовжні краї покриваючого матеріалу перекриваються і у звичайний спосіб щільно притискаються до нижньої поверхні серветки В проілюстрованому прикладі реалізації покриваючий матеріал щільно притискується сам до себе на кінцях 138, 140 ГІГІЄНІЧНОЇ серветки Як це показано у фігурі 21, гігієнічна серветка має шар клеїстого матеріалу 142, який забезпечує зціплення серветки з нижньою білизною користувача Клеїстий шар 142 захищається перед використанням зйомною вивільнюючою стрічкою 144 Приклад 1 В одному прикладі реалізації апертурної плівки у ВІДПОВІДНОСТІ з винаходом, початковим матеріалом є рельєфна плівка, яка постачається фірмою Exxon Chemical, і має марку ЕМВ-631 і має товщину 0 024 міліметра Ця плівка оброблюється коронним розрядом батьківського боку Плівка розміщується на формуючому елементі, показаному на фігурах 8-10, який розташовується на підтримуючому барабані, як це описано заявках з порядковим номером 08/417 404 та 08/417 408, поданих Турі та іншими, що знаходяться разом з іншими зараз на розгляді, причому оброблений коронним розрядом чоловічий бік плівки звернений до формуючого елементу Використовуються два колектори для спрямування колонної форми потоків води на плівку Перший, верхній колектор, має конфігурацію отворів, показану на фігурі 7D креслень, інакше кажучи, існує два зміщені ряди 92 та 94 з отворами 92' та 94', причому кожен з отворів має діаметр 0 635 міліметру Отвори зміщені на відстань 0 965 міліметру між центрами, що забезпечує 2 07 дірки на міліметр Другий, нижній колектор, має конфігурацію отворів, показану на фігурі 7А креслень, інакше кажучи, існує один ряд отворів, кожен з яких має діаметр 0 127 міліметру Центри отворів розташовані на відстані 0 508 мі 61891 24 ліметру між центрами На міліметрі розташовується приблизно 1 97 таких отворів Вода при температурі 73 9 градусів за Цельсієм (165 градусів за Фаренгейтом) подається під тиском 116 кілограм на квадратний сантиметр надлишкового тиску до першого колектору та під тиском 98 52 кілограм на квадратний сантиметр надлишкового тиску - до другого колектору Плівка проходить під колекторами зі швидкістю 132 59 метрів на хвилину Тиск всмоктування всередині барабану дорівнює мінус 127 міліметрів води Плівка обезводнюється за допомогою апарату, зображеного на фігурі 4 і висушується за допомогою апарату, показаного на фігурі 5 Після просушування на жіночий бік плівки способом безпосереднього дотику ("поцілунку") наноситься 48 8 - відсотковий розчин Tween-20 у воді таким чином, щоб забезпечити нанесення розчину у розмірі 0 039 міліграм на квадратний міліметр Подальше намотування плівки утворює ефект передачі розчину поверхневого активного агенту з обробленого коронним розрядом батьківського боку на материнський бік Після того, як поверхневий активний агент врешті решт висихає, нанесена маса поверхневого активного агенту являє собою шар товщиною 0 019 міліграм на квадратний сантиметр В результаті апертурна плівка має проникливість для повітря, що дорівнює 15 кубічних метрів у хвилину на квадратний сантиметр, причому перепад тиску (ДР) дорівнює 12 7 міліметру води Вимірена відкрита зона в ПЛІВЦІ становить величину 6 24 відсотка і середнє значення еквівалентного кругового діаметру становить величину 0 25-0 275 міліметра Еквівалентний круговий діаметр являє собою діаметр апертури, підрахований на підставі проведених вимірів площі апертури Площа вимірюється з застосуванням устаткування та програмного забезпечення для проведення вимірів еквівалентного гідравлічного діаметру, наведеного в заявці на патент з порядковим номером 08/417 404 Формула для еквівалентного кругового діаметру (ЕКД) така ЕКД = 71 де А являє собою одержане в результаті вимірів значення площі апертури, а число ті=3,14 Середня КІЛЬКІСТЬ апертур становить 0 775 на квадратний міліметр Товщина нанесеного шару становить 0 3625 міліметрів Приклад 2 Для іншого приклада реалізації апертурної плівки у ВІДПОВІДНОСТІ з винаходом використовували початкову плівку та формуючий елемент, подібні до тих, що використовували у Прикладі 1 Лінійна швидкість була 45 72метр/хвилину Використовуються два колектори для спрямування колонної форми потоків води на плівку Перший, верхній колектор, має конфігурацію отворів, показану на фігурі 7С креслень, інакше кажучи, існує два зміщені ряди 80 та 90 з отворами 80' та 90', причому кожен з отворів має діаметр 0 508 міліметру Отвори зміщені на відстань 0 8128 міліметру між центрами, що забезпечує 2 06 дірки на міліметр Другий, нижній колектор, має конфігурацію отворів, показану на фігурі 7А креслень, інакше кажучи, існує один ряд отворів, кожен з яких має 25 61891 діаметр 0 127 міліметру Центри отворів розташовані на відстані 0 508 міліметру між центрами На міліметрі розташовується приблизно 1 97 таких отворів Вода при температурі 71 1 градусів за Цельсієм (160 градусів за Фаренгейтом) подається під тиском 10 545 кілограм на квадратний сантиметр надлишкового тиску до першого колектору та під тиском 105 45 кілограм на квадратний сантиметр надлишкового тиску - до другого колектору Барабан має вакуум величиною 152 4мм ртутного стовпчику (-20 4кПа) В обезводнюючому вузлі апарату для одержання апертурної плівки у ВІДПОВІДНОСТІ З даним винаходом, маємо шість обезводнюючих ножів та вакуум величиною 101 6мм ртутного стовпчику Температура повітря для першого набору ножів Відкрита зона (середнє знач) Станд відділення 6 19% 0 68 26 складає 82 2 градусів по Цельсію Температура повітря для другого набору ножів складає 48 9 градусів по Цельсію Вузол повітряного осушування містить два вакуумні барабани 51, а кожний барабан має п'ять повітряних шиберів, які нагріваються Температура нагрівання для повітряних шиберів становить 65 6 градусів по Цельсію, а величина вакуума становить меньш ніж 25 4 міліметрів води Апертурна плівка, яку отримали у ВІДПОВІДНОСТІ з прикладом 2, проаналізували за допомогою мікроскопу Відкрита зона в ПЛІВЦІ, розподіл дірок різних розмірів та загальні властивості плівки (КІЛЬКІСТЬ дірок) були виміряні за допомогою методів аналізу зображення і дали такі результати Еквівалентний пд- Еквівалентний круравличний діаметр* говий діаметр (се(середнє знач) реднє знач) 0 193мм 0 276мм Станд ВІДХІ КІЛЬКІСТЬ апер лення тур (на см2) 0 266мм 1 33 * Еквівалентний пдравличний діаметр (ЕГД) вимірювали у ВІДПОВІДНОСТІ З спосібом описаним у заявці з порядковим номером 08/744,744, яка розглядається одночасно, і на яку є посилання Характеристики стрічок з отворами, використаних в експериментах, що описані нижче, наводяться в Таблиці 1 Таблиця 1 Характеристики Стрічок з Отворами Внутрішній діаметр КІЛЬКІСТЬ рядів з Внутрішній інтервал між КІЛЬКІСТЬ отворів на Величина діаместрічки з от вораотворами на кожній отворами, від центру до кожний міліметр стрічтру в міліметрах ми стрічці з отворами центру, міліметри ки з отворами а 0 127 1 0 508 1 96 0 254 2 0 381 5 23 b с 0 381 2 0 559 3 58 d 0 508 2 0 813 2 46 є 0 635 2 0 965 2 07 f 0 635 1 2 108 0 047 Проведення експериментів з Дозованим Виготовленням Плівки Апарат для дозованого виготовлення апертурної плівки, що використовувався в експериментах, описаних в Таблиці 2, аналогічний тому, який показаний на фігурі 3 креслень Однак, тут використовується тільки один колектор води 42 і тільки одна з двох наявних вакуумних щілин Кожна з стрічок з отворами з позначками від b до d з Таблиці 1 по черзі встановлювалась на єдиному колекторі водних струменів і використовувалась для виготовлення однієї або більше плівок, як це показано в даних Таблиці 2 Були використані та ж сама початкова плівка та формуючий елемент, як і в прикладі 1 Шмат початкової плівки встановлювався на ЗОВНІШНІЙ поверхні формуючого елементу за допомогою цілого ряду шпильок (пальців), що виступають з формуючого елементу Стільникового типу підтримуючий елемент обертався таким чином, щоб одразу передати плівку під стрічку з отворами Плівка, що була одержана в результаті, знімалася з формуючого елементу та просушувалася повітрям В Таблиці 2, наведеній нижче, містяться дані параметрів, встановлених під час виготовлення плівки, та дані про властивості отриманої в результаті плівки 27 28 61891 Таблиця 2 Експерименти з Дозованим Одержанням Апертурної Плівки Тиск води кг /KB CM 24 5 38 5 № є кс Вн діам 1 2 3 4 5 6 7 8 9 10 11 12 13 14 14а 14Ь 14с b b b с с с с d d d d є є є f f f 70 14 28 38 5 59 5 11 2 175 24 5 38 5 105 168 26 25 105 14 175 Темп, водив град Ц 71 1 71 1 71 1 71 1 71 1 71 1 71 1 71 1 71 1 71 1 71 1 71 1 71 1 71 1 71 1 71 1 71 1 Вакуум в мм води 1524 1524 1524 1524 1524 1524 1524 1524 1524 1524 1524 1524 1524 1524 1524 1524 1524 Швидк плів, в Відкр зом/хвл на 45 7 36 45 7 65 45 7 85 45 7 29 45 7 87 45 7 11 7 45 7 11 5 45 7 15 45 7 81 45 7 94 45 7 132 45 7 20 45 7 74 45 7 128 45 7 35 45 7 57 45 7 60 Середній екв гідр, діам в мм 0 268 0 258 0 193 0 293 0 408 0 358 0 218 0 278 0 468 0 328 0 343 0 253 0 373 0 43 0 325 0 32 0 288 * значення вакууму наведені в міліметрах води нижче атмосферного тиску ** відкрита зона та еквівалентний гідравлічний діаметр вимірювались у ВІДПОВІДНОСТІ З спосібом описаним у заявці з порядковим номером 08/744 744, яка розглядається одночасно, і на яку ми посилаємось (1) = Еквівалентний круговий діаметр (ЕКД)Наведені дані виявляють такі тенденції Збільшення тиску рідини при стрічці з отворами, розміри якої дані, збільшує відкриту зону Збільшення діаметру отвору при даному значенні тиску рідини збільшує відкриту зону Завдяки витягуванню матеріалу, яке має місце в процесі формування апертури, відношення ваги до площі в ПЛІВЦІ зменшується до 0 00339 грамів на квадратний сантиметр, що становить 65 ВІДСОТКІВ значення ваги на одиницю площі в початковій ПЛІВЦІ Коли встановлювались стрічки з отворами діаметром 0 635 міліметра, розташовані на відстані 0 965 міліметра, 1 27 міліметра, 1 575 міліметра та 1 905 міліметра, наведені в Таблиці 8, значення відкритої зони зменшувалось з 13 1 відсотка до 12 0, 11 2, а також до 10 1 відсотка ВІДПОВІДНО Проведення Експериментів з Утворенням Безперервної Плівки Додаткові реалізації (види) плівки ВІДПОВІДНО поточного винаходу були одержані завдяки використанню початкової плівки, формуючого елементу та застосуванню загальної процедури, описаної в прикладі 1 Характеристики стрічок наводяться в наведеній вище Таблиці 1 Всі фази ІСПИТІВ були зроблені з застосуванням води, нагрітої до температури 71 1 градусів за Цельсієм, причому оброблений коронним розрядом батьківський бік початкової плівки був звернений у бік від формуючого елементу КІЛЬКІСТЬ використаних стрічок, їх характеристики та дані експлуатаційних параметрів відображені в наведеній нижче таблиці Таблиця З Проведення експериментів з безперервною апертурною плівкою № екс 15 16 17 18 19 20 21 22 23 Стрічка № 1 з отворами Стрічка № 2 з отворами Тиск води Тиск води Вн діам Вн діам кг/кв см кг/кв см d 10 55 d 10 55 а 70 d 10 55 а 70 а а а а а а 70 70 61 6 61 6 70 70 а а а d d Стрічка № 3 з отворами Тиск води Вн діам кг/кв см а 70 а а 61 6 61 6 а 70 70 61 6 61 6 10 55 10 55 Лін швдк м/хвл 36 576 36 576 36 576 36 576 36 576 36 576 45 72 36 576 36 576 29 61891 30 Після просушування сухим повітрям, плівки з кою наводяться в Таблицях 4-7 обробленого коронним розрядом батьківського боку спосібом безпосереднього дотику ("поцілунТаблиця 4 ку") покривались водним розчином поверхневого активного агенту Tween-20 з концентрацією 48 8 Властивості Апертурної Плівки Безперервного відсотка, що робилось з метою нанесення шару виготовлення-Проникність для Повітря поверхневого активного агенту товщиною 012мг/квадратний дюйм (0 0186мг/квадратний Проникність повітря сантиметр) плівки, як це було описано вище під куб м в хв /кв м@ 12 7 Номер експерименту час обговорення прикладу 1 міліметри води, ДР Апертурні плівки, отримані в результаті цих 15 42 428 експериментів, були високо оцінені за високий 16 67 666 доступ повітря, розміри апертур, відкритої зони, 17 75 185 проникність, довжину вигинання (вимір, який хара18 32 61 ктеризує ЩІЛЬНІСТЬ плівки) Були проведені випро19 43 79 бування згідно з добре відомими способами, ре20 52 935 зультати яких наводяться нижче Можливість 21 52 02 проникнення повітря випробувалась згідно з ASTM 22 65 328 D737 Були визначені розміри апертури плівки, а їх значення використані для обрахування значень 23 64 822 еквівалентного кругового діаметру Проникність являє собою час, необхідний 5 критичним конценДані, наведені в Таблиці 4, показують нам, що траціям (сс) випробуваної рідини, щоб абсорбувакомбінація отворів великого і малого діаметру тися через плівку, яка підіримується на збитій де(експерименти 16, 17, 22 та 23) дозволяє одержаревинній пульпі і править за опору Випробувана ти плівку з більшою проникністю, більш відкриту, рідина являє собою суміш, що складається з 75 ніж ті плівки, що одержуються з використанням ВІДСОТКІВ (за вагою) дефібрінірованої бичої крові і тільки отворів з малими діаметрами (експеримен25 ВІДСОТКІВ (за вагою) 10-відсоткового водного ти 18-21) Ми вважаємо, що використання отворів розчину полівінілпірролідону (GAF Повідон к-90) з великими діаметрами, хоча б воно відбувалося Довжина вигинання у Напрямку машинної обробки ПІД НИЗЬКИМ ТИСКОМ ВОДИ, Є ГОЛОВНИМ ЧИННИКОМ у (НМ) і поперечному напрямку (ПН) вимірювались у створенні великих дірок Крім того, ми вважаємо, ВІДПОВІДНОСТІ з ASTM D1388 Властивості плівки, що використання отворів малого діаметру є голоодержаної в експериментах з безперервною пліввною причиною створення малих мікродірок Таблиця 5 Властивості Апертурної Плівки Безперервного виготовлення - Розміри Апертури та Відкритої Зони Середній екв круго- Стандартне ВідхиНомер експерименту вий діаметр в міліме- лення Серед Круг трах Діам в міліметрах 15 16 46(0 412) 10 12(0 253) 16 8 62(0 216) 9 22(0 231) 17 7 48(0 187) 8 47(0 212) 18 4 65(0 116) 2 66 (0 067) 19 4 53(0 113) 2 65 (0 066) 20 4 00(0 1) 2 25 (0 056) 21 4 16(0 104) 2 48 (0 062) 22 6 49(0 162) 5 59(0 140) 23 6 88(0 172) 6 18(0 155) Дані, наведеш в Таблиці 5, свідчать, що комбінація отворів великого і малого розміру (експерименти 16, 17, 22 та 23) забезпечує отримання плівки з більшими розмірами апертури і збільшеною відкритою зоною ніж в плівках, виготовлених тільки з застосуванням отворів з малими діаметрами (експерименти 18-21) Фігури 22, 23 та 24 являють собою графіки, які відображають розподілення розмірів апертур плівки, отриманої в результаті експерименту з стрічкою з отворами діаметром 0 125 міліметра (експеримент 20), зі стрічкою з отворами діаметром 0 5 міліметра (експеримент 15) та комбінацією стрічки з отворами діаметром 0 5 міліметра, за якою йде Відкрита зона в від- КІЛЬКІСТЬ апертур на сотках(%) , кв дюйм (кв см) 4 55 5 34 5 34 2 31 1 48 2 38 2 53 415 4 88 197(30 5) 515(79 8) 715(110 8) 1125(174 4) 1283(198 9) 1635(253 4) 1519(235 4) 806(124 9) 856(132 7) стрічка з отворами розміром 0 125 міліметра (експеримент 16), ВІДПОВІДНО (дивіться вище Таблицю 3) Як видно з цих графіків, апертурні плівки, отримані з використанням стрічок з отворами різних діаметрів, мають такі розміри апертур, які відображають дію отворів різних діаметрів В ПЛІВЦІ (ДИВІТЬСЯ експеримент 20), отриманій з застосуванням стрічки з отворами діаметром тільки 0 125 міліметра більшість з апертур має діаметр менший 0 25 міліметра (дивіться фігуру 22) В ПЛІВЦІ, отриманій за допомогою стрічки з отворами діаметром 0 0025 міліметра (Експеримент № 20) діаметри апертур мають ширший діапазон розподілення, з піковою концентрацією приблизно біля 0 225 мі 32 31 61891 ліметра та 0 575 міліметра (фігура 23) Плівка в 16 26 3 65 експерименті № 16 отримана за допомогою комбі17 22 3 65 нації стрічки з отворами діаметром 0 125 міліметра 18 27 63 та стрічки з отворами діаметром 0 5 міліметра і 19 26 8 55 має розподілення діаметрів апертур, яке в основ20 26 95 ному, концентрується біля значення 0 ЗО мілімет21 25 5 85 рів і, крім того, має невелику концентрацію дірок 22 23 5 58 біля значення приблизно 0 575 міліметра (дивіться 23 27 30 80 фігуру 24) Ці три графіки показують, що отвори Порівнювані кодіаметром 0 125 міліметра створюють, в основно21 8 148 мерційні вироби му, мікродірки, а отвори діаметром 0 775 міліметра створюють, в основному дірки великого розміру, і ця комбінація отворів 0 125 міліметра і 0 5 мілімеДані свідчать, що довжина вигону плівки, тра призводить до виникнення комбінації мікродіотриманої в експериментах 15-23 в напрямку марок і дірок великого розміру Порівняння даних шинної обробки може бути порівнена з такою ж показане на фігурі 25, де можна побачити розподідовжиною інших пластмасових покрить ГІГІЄНІЧНИХ лення розмірів апертур у зразку апертурної плівки серветок комерційного виробництва, а довжина з мікродірками та дірками великого розміру, який вигону плівки у поперечному напрямку нижче тієї, був одержаний на комерційній лінії виробництва у яку має комерційна плівка, з якою проводилося ВІДПОВІДНОСТІ з даним винаходом порівняння Таким чином, очікувані МІЦНІСТЬ та комфорт від плівки за даним винаходом будуть такими ж або кращими, ніж ті, які забезпечуються в Таблиця 6 інших апертурних плівках комерційного виготовлення Властивості Апертурної Плівки Безперервного Результати проведення додаткових експеривиготовлення-Час Проходження ментів наводяться в фігурі 26 В цих експериментах інтервал між отворами змінювався для того, Час проходження (секунНомер експерименту щоб визначити його вплив на відкриту зону плівки ди) Використовувались два колектори водяних стру15 163 менів Перший, або той, що знаходиться на почат16 176 ку за напрямком витікання води, мав одну стрічку з 17 135 двома рядами отворів на ВІДПОВІДНИХ боках по18 28 8 довжньої лінії центрів на стрічці, причому два ряди 19 25 6 отворів зсунуті так, як показано на фігурах 7B-7D, інакше кажучи, відстань зсуву дорівнювала поло20 20 2 вині відстані між рядами, тобто інтервалу між 21 22 9 центрами отворів Всі отвори мали діаметр 0 025 22 158 дюйма (0 635мм) Дані інтервалів між центрами 23 1710 для кожного експерименту змінювались так, як показано в Таблиці 8 Дані, наведеш в Таблиці 6, показують, що Другий колектор водних струменів, розташотільки застосування отворів з великими діаметраваний нижче за напрямком подачі води, мав одну ми, або комбінації отворів великого і малого діастрічку з одним рядом отворів в ній Кожний з метрів (експерименти 15, 16,17, 22 та 23) забезпеотворів мав діаметр 0 005 дюйма (0 127мм) і всі чить виготовлення плівки, в якої значення часу вони були розташовані на відстані 0 020 дюйму проходження менші ніж в ПЛІВЦІ, виготовленій з (0 515мм) між центрами В перший колектор вода застосуванням тільки отворів з малими діаметраподавалася підтиском 10 55 кілограм на квадратми (експерименти 18-21) ний сантиметр надлишкового тиску До другого колектора вода подавалася під тиском 70 кілограм Таблиця 7 на квадратний сантиметр надлишкового тиску Плівка пересувалась зі швидкісно 45 75 метрів у Властивості Апертурної Плівки Безперервного хвилину Вакуум барабану становив 1524 міліметвиготовлення -Жорсткість плівки ра води Нижче наводиться Таблиця 8 з даними значень відкритої зони, КІЛЬКОСТІ апертур на квадДовжина виДовжина вигону в ратний сантиметр еквівалентного кругового діамеНомер експери- гону в напряпоперечному тру та проникності повітря для апертурної плівки, менту мку обробки напр (мм) яка одержується в результаті (мм) 15 22 8 6 Таблиця 8 КІЛЬКІСТЬ ПЛІВОК 1 24 Інтервал для веВідкрита зона, КІЛЬКІСТЬ апертур Еквівалентний круго- Проникність повітря личини отвору*, % на см 2 вий діаметр (мм) (м3, хвл/м2) мм 2 3 4 5 6 0 096 131 141 7 0 251 154 33 34 61891 Продовження таблиці 8 1 25 26 27 2 0 127 0 157 0 191 3 120 11 2 101 4 176 178 4 201 4 5 0 216 0 206 0 183 6 143 140 130 5 * Два ряди з отворами діаметром 0 625 міліметра Проникність повітря вимірювалась за способом ASTM D 737, результати наводяться в таблиці 8 в кубічних метрах в хвилину на квадратний метр плівки Проникність повітря апертурної плівки під тиском 10 55 кілограм на квадратний сантиметр надлишкового тиску і при швидкості 46 метрів в хвилину дорівнювало 93 кубічних метрів у хвилину на квадратний метр для стрічки з отворами діаметром 0 625 міліметра (тільки) (інтервал контролю становив 0 096 см, причому швидкість знижувалась майже ЛІНІЙНО до значення 74 67куб метрів у хвил /кв м для інтервалу 1 9 міліметра Коли була додана стрічка з отворами діаметром 0 125 міліметра, проникність повітря підвищилась до 154 кубічних метрів в хвилину на квадратний метрів для контрольованого інтервалу Мало місце майже лінійне зниження проникності повітря до значення 130 5 кубічних метрів у хвилину на квадратний метр при інтервалі 1 9 міліметра При швидкості 45 72м/хвилину комбінування контрольної стрічки з отворами діаметром 0 625 міліметра і стрічки з отворами діаметром 0 1 2 5 міліметра дає на 59 4куб метри у хвилину на квадратний метр більше, ніж вимірена проникність повітря для випадку, коли застосовувалася стрічка тільки з великими отворами Наведені дані показують, що зі збільшенням інтервалів у випадку з великими отворами, утворюється менша КІЛЬКІСТЬ дірок великого розміру, і відкрита поверхня ВІДПОВІДНО зменшується Апертурні плівки, зроблені у ВІДПОВІДНОСТІ зі способом описаним у заявці з порядковим номером 08/744,744, та плівки, згідно поточного винаходу, протестували і зробили порівняння Плівки приготували на лінії безперервної дм при слідуючих умовах, які приведені у таблиці 9 Таблиця 9 Особливості Приготування Апертурної Плівки Плівка зроблена у ВІДПОВІДНОСТІ З Початкова плівка Шаблон Формуючого Елемента КІЛЬКІСТЬ Стрічок Отворів Тиск на Отвір Стрічки № 1 (кг/см^ надлишкового тиску) Тиск на Отвір Стрічки № 2 (кг/см^ надлишкового тиску) Тиск на Отвір Стрічки № 3 (кг/см^ надлишкового тиску) Ідентифікатор Отвору Розмір Отвору (в міліметрах) Температура води (градусів по Цельсію) Лінійна Швидкість (у метрах за хвилину) Поверхневий Активний агент Заявка на винахід з порядковим Даний винахід № 08/744,74 л Exxon EMB-631 Exxon EMB-631 сінусоїдальний (0 47 наирав- сінусоїдальний (0 47 напралюючих/мм влюючих/мм 3 2 61 51 10 545 61 51 70 30 61 51 а/а/а 0 127/0 127/0 127 d/a 0 508/0 127 70 0 3 81 Twee n-20 71 1 3 81 Twee n -20 Таблиця 10 Час Проходження та Надмірне Зволожування ГІГІЄНІЧНОЇ Серветки Зробленої з Апертурної Плівки Гігієнічна Серветка Конструкція № 1 Плівка зроблена у ВІДПОВІДНОСТІ З Час Проходження 5 куб см (сек) Повторне намочювання (грам) Заявка на винахід з порядковим №08/744,744 68 0 04 Даний винахід 62 0 02 35 61891 36 Таблиця 11 Час Проходження та Надмірне Зволожування ГІГІЄНІЧНОЇ Серветки, Зробленої з Апертурної Плівки Гігієнічна Серветка Конструкція № 2 Плівка зроблена у ВІДПОВІДНОСТІ З Час Проходження 5 куб см (сек) Повторне намочювання (грам) Заявка на винахід з порядковим №08/744,744 39 011 ГІГІЄНІЧНІ прокладки, які містять в собі покриваючий матеріал, абсорбуючу серцевину та тонку водонепроникну плівку, приготували, використовуючи апертурні плівки, згідно з Таблицею 10, як початкові покриваючі матеріали Дві різні конструкції пгєнічних серветок сконструювали та протестували на визначення часу проходження і надмірного зволожування, використовуючи синтетичну менструальну рідину Синтетичну менструальну рідину приготували шляхом растворения 015% поліакриламіду в ізотоничному фосфатному буфері При цьому до розчину додавали приблизно 0 3% Germaben для попередження росту бактерій Рівень рН розчину має значення 7 4, а в'язкість складає ЗО сантипуазів (30мПа-с) на один радіан в секунду Результати представлені в Таблицях 11 та 12, які наведені нижче Дані у Таблицях 10 та 11 показують час проходження та абсорбції надмірного зволожування Час проходження означає час, який треба для абсорбції 5сс (критична концентрація) синтетичної менструальної рідини, причому кращим результатом є менше значення Абсорбція Поглинення надмірного зволожування означає КІЛЬКІСТЬ рідини, яка може бути абсорбованого паперовим фільт Даний винахід 39 0 05 ром, який знаходиться у контакті з ппєничної серветкою, яка поглинає 5сс рідини за тестовий час проходження, причому кращим результатом с менше значення КІЛЬКОСТІ надмірного зволожування Дані демонструють, що дуже велика відкрита зона та розмір апертур плівки, згідно даного винаходу, дають підвищення часу проходження або, принаймні, такі ж самі результати як плівки, що ВІДОМІ у цей галузі Проте, навіть якщо отримані плівки, згідно даного винаходу, мають набагато більшу відкриту зону та більший середній розмір апертур, ніж плівки, що ВІДОМІ у цей галузі, ГІГІЄНІЧНІ серветки, зроблені з плівки, згідно даного винаходу, мають несподівано величину надмірного зволоження меншу по відношенню до плівок, що ВІДОМІ у цей галузі Інший тест, який використовували для вимірення відсотка транспортування синтетичної менструальної рідини крізь апертурну плівку являє собою "Краплиний Тест" Наведена нижче Таблиця 12 містить порівнювальні дані для апертурної плівки у ВІДПОВІДНОСТІ з даним винаходом проти плівок, що ВІДОМІ у цей галузі Таблиця 12 Дані Краплинного Тесту для Апертурної Плівки на прикладі ГІГІЄНІЧНОЇ Серветки Конструкції №1 Плівка зроблена у ВІДПОВІДНОСТІ З Час Абсорбції (секунди) (0°) Час Абсорбції (секунди) (поперечне нахилиння 45°) Наведені у Таблиці 12 дані означають час, необхідний для абсорбції однієї краплі синтетичної менструальної рідини, причому кращим результатом є менше значення У першому тесті плівка була розташована горизонтально У другому тесті плівку повернули на кут 45 градусів Подальші дані ілюструють значно кращі властивості плівок у ВІДПОВІДНОСТІ з даним винаходом проти плівок, що ВІДОМІ у цей галузі, з точки зору транспортування рідини Апертурні пластмасові плівки, виготовлені у ВІДПОВІДНОСТІ з даним винаходом, показують такі характеристики м'якість, приємність на дотик, низка довжина вигинання (вимір, який характеризує ЩІЛЬНІСТЬ плівки), ЯК це наведено у Таблиці 7, апертурні рельєфи, відкрити зони, діапазони роз Заявка на винахід з порядковим №08/744,744 27 Крапля спадала Даний винахід 8 17 мірів пор, як це наведено у Таблиці 5 та зображено у Фигурах 23-26 , низка основна вага (не більше ніж 23 73 г/квадратний метр), та кути контакту плівка/повітря/синтетична менструальна рідина на обох сторонах плівки не більше ніж 70 градусів Апертурні плівки у ВІДПОВІДНОСТІ з даним винаходом, оброблені поверхньовим активним агентом, демонструють ступінь проникнення (виміряний під час проходження 5 куб см синтетичної менструальної рідини - способі вимірювання, описаному у поданій заявці на патент під порядковим номером 08/417 404), яка на 45 ВІДСОТКІВ краща за ступінь проникнення плівок, що не оброблені поверхньовим активним агентом в конструкції абсорбуючої серцевини з пульпи або з торфяного моху 37 38 61891 ФІГУРА 1 накладення Еіоверхньового активного 60 •енту вакуумний різальний барабан верстат г>— / рулон розмо гуванття утворення пристрій \ з FOHTDO\G4 РаТ вузол перемотки і розщеплення вузол просушування вузол вузол угворекня обезводнення апертури вузол наяряхок процесу ФІГУРА 4 F 3 ФІГУРА 2 60 Фїі.5 39 61891 40 ФІГУРА 0,406 M M 7С 73 дл - 0 0005 мм діЛ М і Ш і і И 10 (З f)i!O і 2S З О 70 if і іпг і є н и і І* 1 5 20 і 45 ^3 49 61891 50 і Комп'ютерна верстка С Волобуев ч ) (і Підписано до друку 06 10 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
