Лінія для виробництва мікробіологічних препаратів

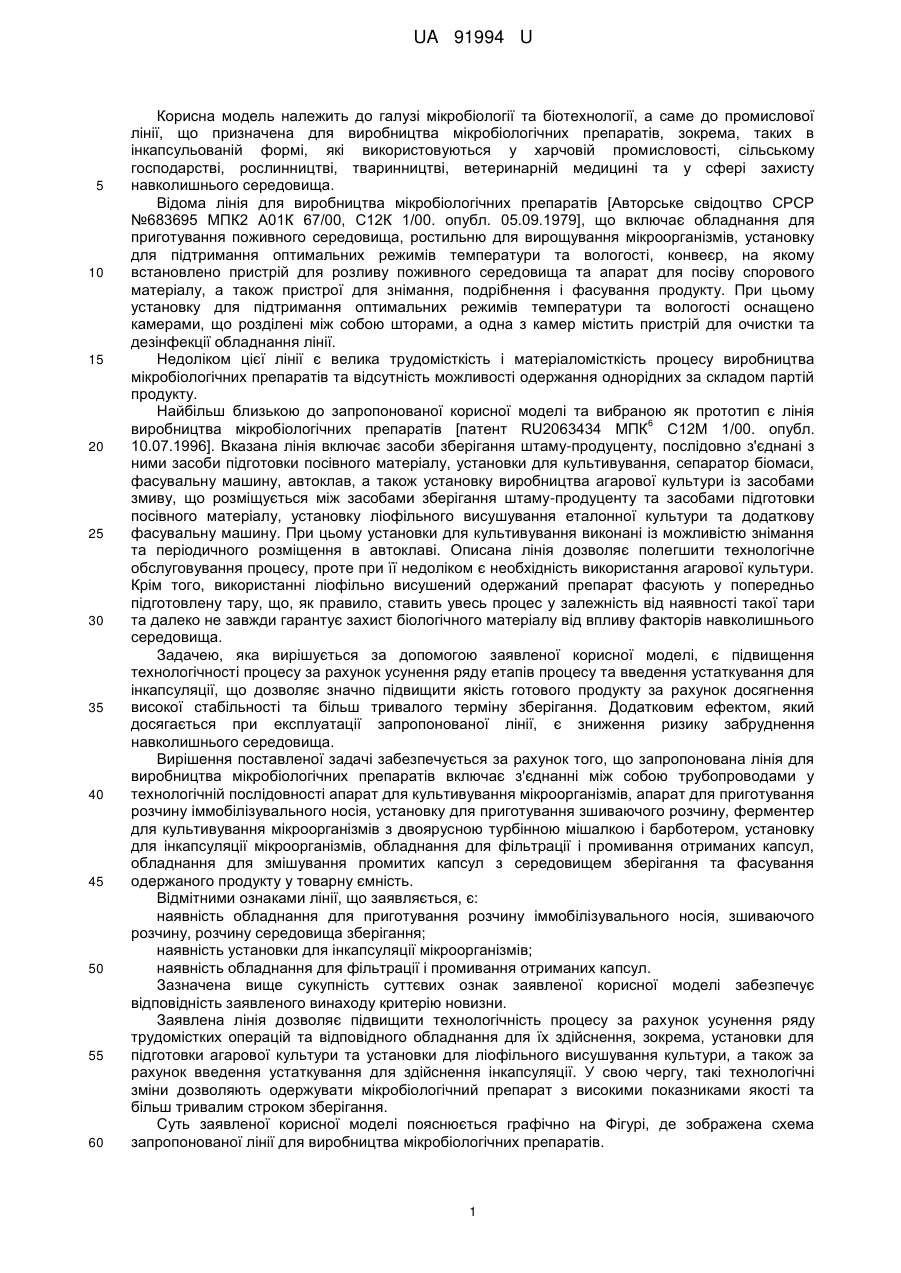

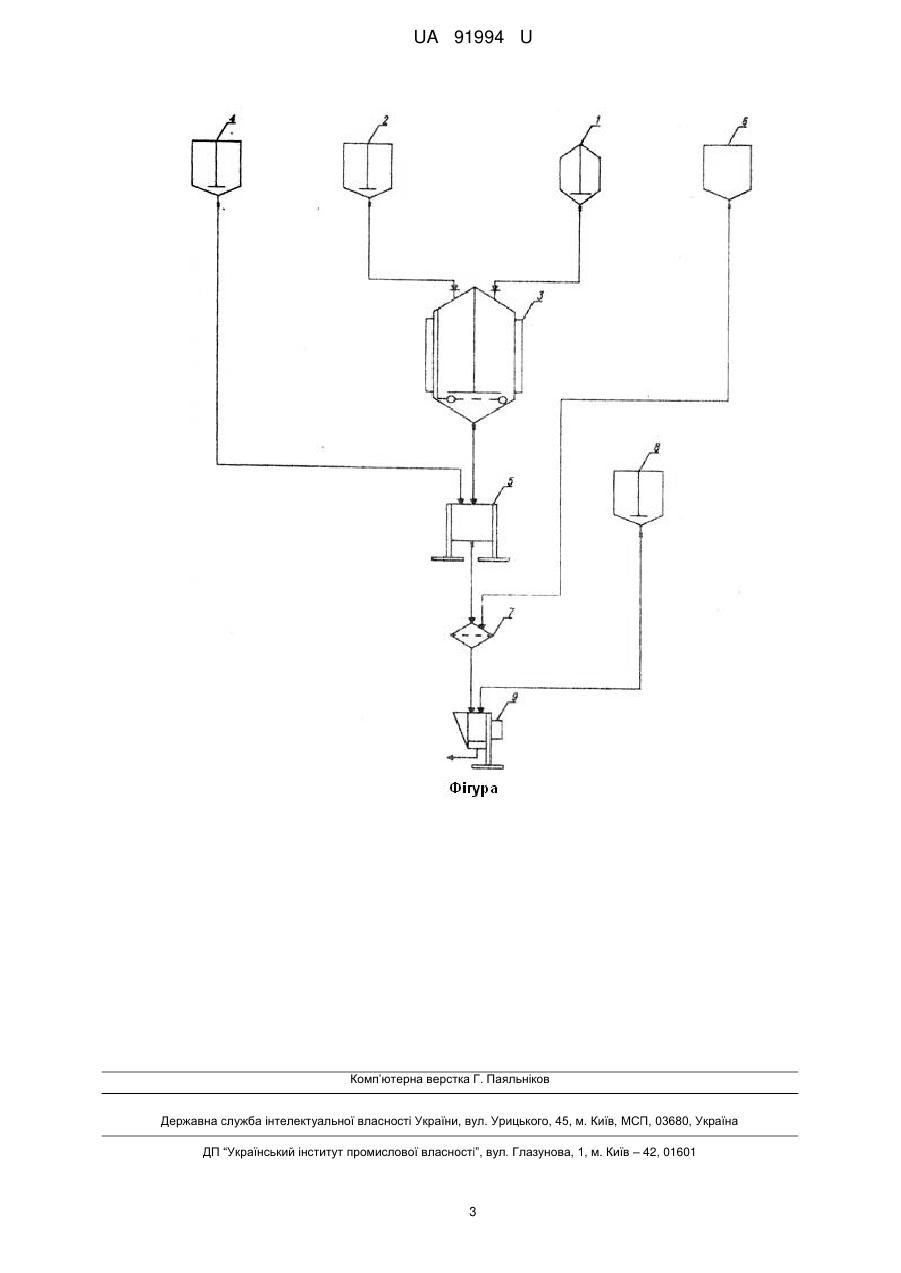

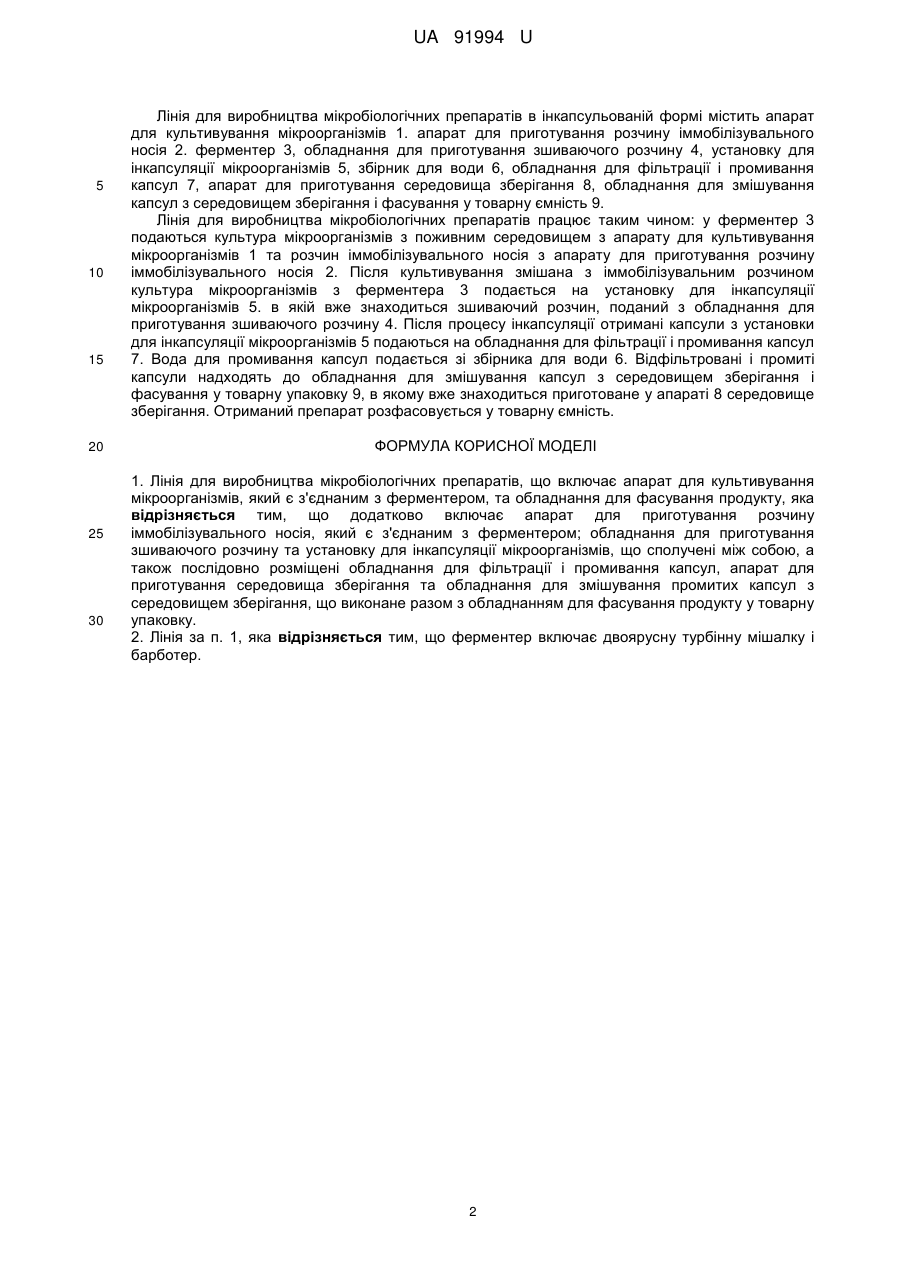

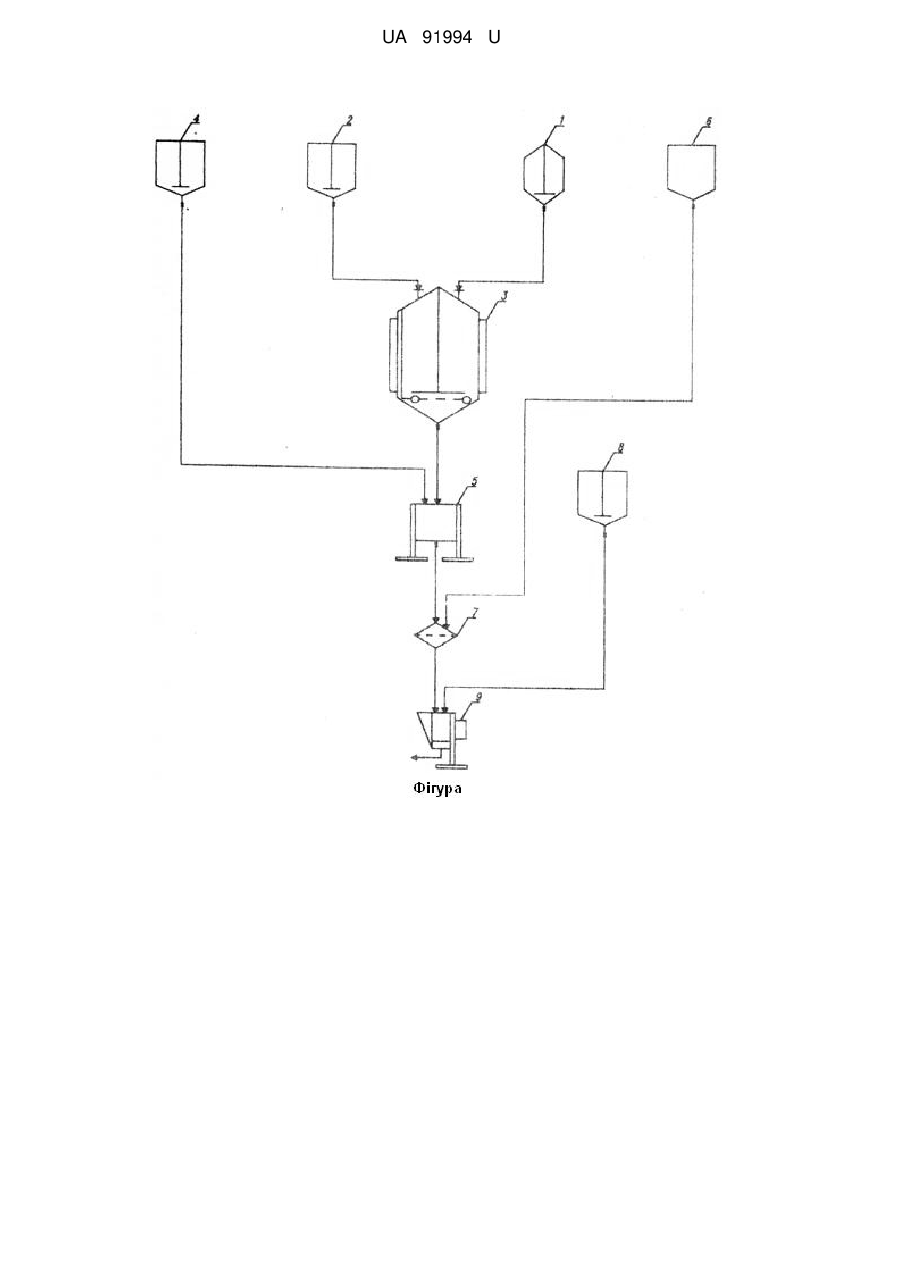

Реферат: Лінія для виробництва мікробіологічних препаратів включає апарат для культивування мікроорганізмів, який є з'єднаним з ферментером, та обладнання для фасування продукту. Додатково включає апарат для приготування розчину іммобілізувального носія, який є з'єднаним з ферментером; обладнання для приготування зшиваючого розчину та установку для інкапсуляції мікроорганізмів, що сполучені між собою, а також послідовно розміщені обладнання для фільтрації і промивання капсул, апарат для приготування середовища зберігання та обладнання для змішування промитих капсул з середовищем зберігання, що виконане разом з обладнанням для фасування продукту у товарну упаковку. UA 91994 U (12) UA 91994 U UA 91994 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі мікробіології та біотехнології, а саме до промислової лінії, що призначена для виробництва мікробіологічних препаратів, зокрема, таких в інкапсульованій формі, які використовуються у харчовій промисловості, сільському господарстві, рослинництві, тваринництві, ветеринарній медицині та у сфері захисту навколишнього середовища. Відома лінія для виробництва мікробіологічних препаратів [Авторське свідоцтво СРСР №683695 МПК2 А01К 67/00, С12К 1/00. опубл. 05.09.1979], що включає обладнання для приготування поживного середовища, ростильню для вирощування мікроорганізмів, установку для підтримання оптимальних режимів температури та вологості, конвеєр, на якому встановлено пристрій для розливу поживного середовища та апарат для посіву спорового матеріалу, а також пристрої для знімання, подрібнення і фасування продукту. При цьому установку для підтримання оптимальних режимів температури та вологості оснащено камерами, що розділені між собою шторами, а одна з камер містить пристрій для очистки та дезінфекції обладнання лінії. Недоліком цієї лінії є велика трудомісткість і матеріаломісткість процесу виробництва мікробіологічних препаратів та відсутність можливості одержання однорідних за складом партій продукту. Найбільш близькою до запропонованої корисної моделі та вибраною як прототип є лінія 6 виробництва мікробіологічних препаратів [патент RU2063434 МПК С12М 1/00. опубл. 10.07.1996]. Вказана лінія включає засоби зберігання штаму-продуценту, послідовно з'єднані з ними засоби підготовки посівного матеріалу, установки для культивування, сепаратор біомаси, фасувальну машину, автоклав, а також установку виробництва агарової культури із засобами змиву, що розміщується між засобами зберігання штаму-продуценту та засобами підготовки посівного матеріалу, установку ліофільного висушування еталонної культури та додаткову фасувальну машину. При цьому установки для культивування виконані із можливістю знімання та періодичного розміщення в автоклаві. Описана лінія дозволяє полегшити технологічне обслуговування процесу, проте при її недоліком є необхідність використання агарової культури. Крім того, використанні ліофільно висушений одержаний препарат фасують у попередньо підготовлену тару, що, як правило, ставить увесь процес у залежність від наявності такої тари та далеко не завжди гарантує захист біологічного матеріалу від впливу факторів навколишнього середовища. Задачею, яка вирішується за допомогою заявленої корисної моделі, є підвищення технологічності процесу за рахунок усунення ряду етапів процесу та введення устаткування для інкапсуляції, що дозволяє значно підвищити якість готового продукту за рахунок досягнення високої стабільності та більш тривалого терміну зберігання. Додатковим ефектом, який досягається при експлуатації запропонованої лінії, є зниження ризику забруднення навколишнього середовища. Вирішення поставленої задачі забезпечується за рахунок того, що запропонована лінія для виробництва мікробіологічних препаратів включає з'єднанні між собою трубопроводами у технологічній послідовності апарат для культивування мікроорганізмів, апарат для приготування розчину іммобілізувального носія, установку для приготування зшиваючого розчину, ферментер для культивування мікроорганізмів з двоярусною турбінною мішалкою і барботером, установку для інкапсуляції мікроорганізмів, обладнання для фільтрації і промивання отриманих капсул, обладнання для змішування промитих капсул з середовищем зберігання та фасування одержаного продукту у товарну ємність. Відмітними ознаками лінії, що заявляється, є: наявність обладнання для приготування розчину іммобілізувального носія, зшиваючого розчину, розчину середовища зберігання; наявність установки для інкапсуляції мікроорганізмів; наявність обладнання для фільтрації і промивання отриманих капсул. Зазначена вище сукупність суттєвих ознак заявленої корисної моделі забезпечує відповідність заявленого винаходу критерію новизни. Заявлена лінія дозволяє підвищити технологічність процесу за рахунок усунення ряду трудомістких операцій та відповідного обладнання для їх здійснення, зокрема, установки для підготовки агарової культури та установки для ліофільного висушування культури, а також за рахунок введення устаткування для здійснення інкапсуляції. У свою чергу, такі технологічні зміни дозволяють одержувати мікробіологічний препарат з високими показниками якості та більш тривалим строком зберігання. Суть заявленої корисної моделі пояснюється графічно на Фігурі, де зображена схема запропонованої лінії для виробництва мікробіологічних препаратів. 1 UA 91994 U 5 10 15 20 25 30 Лінія для виробництва мікробіологічних препаратів в інкапсульованій формі містить апарат для культивування мікроорганізмів 1. апарат для приготування розчину іммобілізувального носія 2. ферментер 3, обладнання для приготування зшиваючого розчину 4, установку для інкапсуляції мікроорганізмів 5, збірник для води 6, обладнання для фільтрації і промивання капсул 7, апарат для приготування середовища зберігання 8, обладнання для змішування капсул з середовищем зберігання і фасування у товарну ємність 9. Лінія для виробництва мікробіологічних препаратів працює таким чином: у ферментер 3 подаються культура мікроорганізмів з поживним середовищем з апарату для культивування мікроорганізмів 1 та розчин іммобілізувального носія з апарату для приготування розчину іммобілізувального носія 2. Після культивування змішана з іммобілізувальним розчином культура мікроорганізмів з ферментера 3 подається на установку для інкапсуляції мікроорганізмів 5. в якій вже знаходиться зшиваючий розчин, поданий з обладнання для приготування зшиваючого розчину 4. Після процесу інкапсуляції отримані капсули з установки для інкапсуляції мікроорганізмів 5 подаються на обладнання для фільтрації і промивання капсул 7. Вода для промивання капсул подається зі збірника для води 6. Відфільтровані і промиті капсули надходять до обладнання для змішування капсул з середовищем зберігання і фасування у товарну упаковку 9, в якому вже знаходиться приготоване у апараті 8 середовище зберігання. Отриманий препарат розфасовується у товарну ємність. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Лінія для виробництва мікробіологічних препаратів, що включає апарат для культивування мікроорганізмів, який є з'єднаним з ферментером, та обладнання для фасування продукту, яка відрізняється тим, що додатково включає апарат для приготування розчину іммобілізувального носія, який є з'єднаним з ферментером; обладнання для приготування зшиваючого розчину та установку для інкапсуляції мікроорганізмів, що сполучені між собою, а також послідовно розміщені обладнання для фільтрації і промивання капсул, апарат для приготування середовища зберігання та обладнання для змішування промитих капсул з середовищем зберігання, що виконане разом з обладнанням для фасування продукту у товарну упаковку. 2. Лінія за п. 1, яка відрізняється тим, що ферментер включає двоярусну турбінну мішалку і барботер. 2 UA 91994 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
