Спосіб автоматичного керування ферментером
Номер патенту: 36677
Опубліковано: 10.11.2008
Автори: Воінова Світлана Олександрівна, Плахотнюк Дмитро Петрович
Формула / Реферат
Спосіб автоматичного керування ферментером, що включає регулювання температури продукту у ферментері, який відрізняється тим, що додатково регулюють температуру охолодження при культивуванні подачею холодної води, підтримують рН продукту подачею аміачної води, регулюють піногасіння подачею хімічного піногасника, регулюють тиск в ферментері випуском одержуваних газів, компенсують контрольоване збурення (тиск пари) у контурі регулювання температури попереджуючою корекцією, компенсують шкідливий вплив перехресного зв'язку в об'єкті, коректуючи його.
Текст

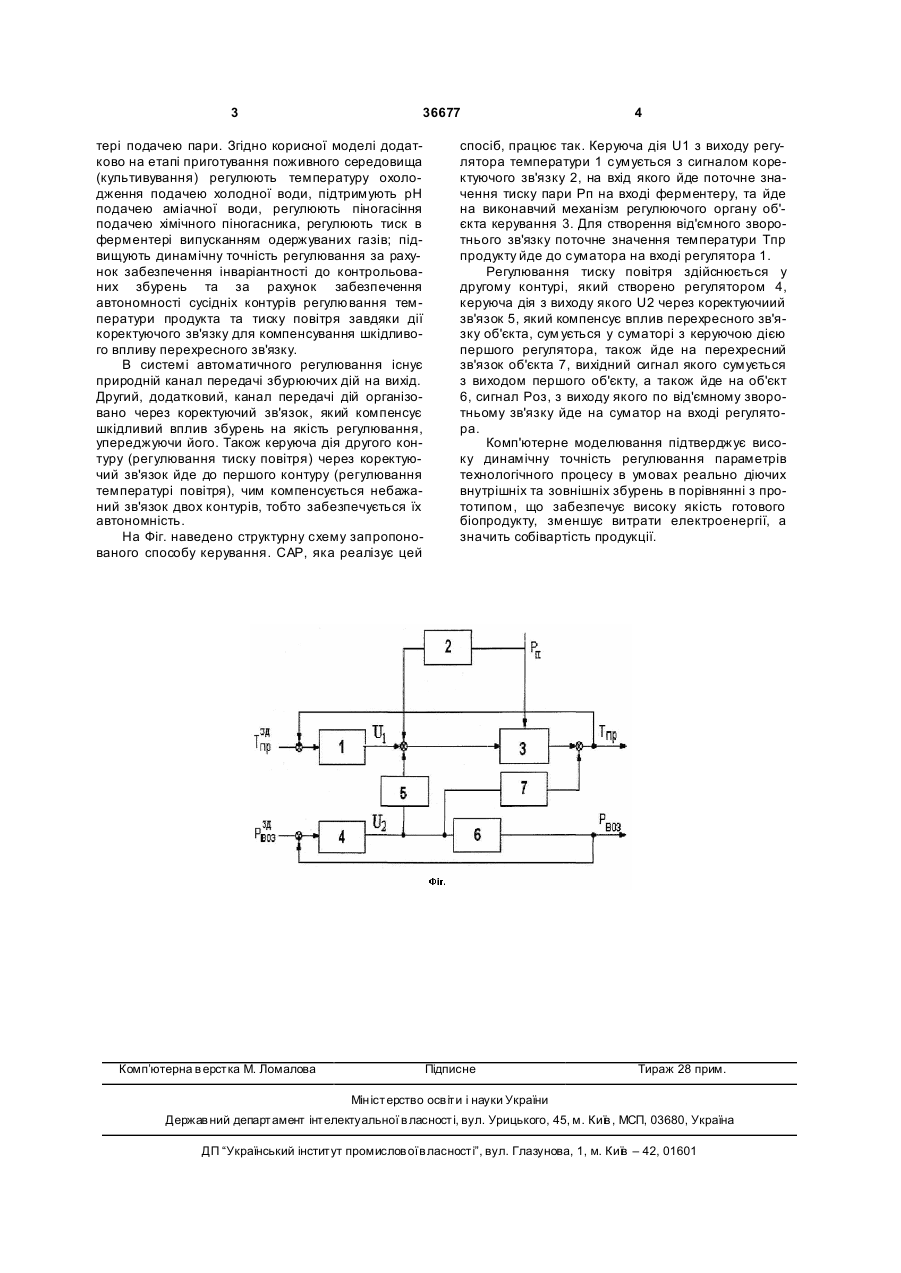

Спосіб автоматичного керування ферментером, що включає регулювання температури продукту у ферментері, який відрізняється тим, що 3 36677 тері подачею пари. Згідно корисної моделі додатково на етапі приготування поживного середовища (культивування) регулюють температуру охолодження подачею холодної води, підтримують рН подачею аміачної води, регулюють піногасіння подачею хімічного піногасника, регулюють тиск в ферментері випусканням одержуваних газів; підвищують динамічну точність регулювання за рахунок забезпечення інваріантності до контрольованих збурень та за рахунок забезпечення автономності сусідніх контурів регулювання температури продукта та тиску повітря завдяки дії коректуючого зв'язку для компенсування шкідливого впливу перехресного зв'язку. В системі автоматичного регулювання існує природній канал передачі збурюючих дій на вихід. Другий, додатковий, канал передачі дій організовано через коректуючий зв'язок, який компенсує шкідливий вплив збурень на якість регулювання, упереджуючи його. Також керуюча дія другого контуру (регулювання тиску повітря) через коректуючий зв'язок йде до першого контуру (регулювання температурі повітря), чим компенсується небажаний зв'язок двох контурів, тобто забезпечується їх автономність. На Фіг. наведено структурну схему запропонованого способу керування. CAP, яка реалізує цей Комп’ютерна в ерстка М. Ломалова 4 спосіб, працює так. Керуюча дія U1 з виходу регулятора температури 1 сумується з сигналом коректуючого зв'язку 2, на вхід якого йде поточне значення тиску пари Рп на вході ферментеру, та йде на виконавчий механізм регулюючого органу об'єкта керування 3. Для створення від'ємного зворотнього зв'язку поточне значення температури Тпр продукту йде до суматора на вході регулятора 1. Регулювання тиску повітря здійснюється у другому контурі, який створено регулятором 4, керуюча дія з виходу якого U2 через коректуючиий зв'язок 5, який компенсує вплив перехресного зв'язку об'єкта, сум ується у суматорі з керуючою дією першого регулятора, також йде на перехресний зв'язок об'єкта 7, вихідний сигнал якого сумується з виходом першого об'єкту, а також йде на об'єкт 6, сигнал Роз, з виходу якого по від'ємному зворотньому зв'язку йде на суматор на вході регулятора. Комп'ютерне моделювання підтверджує високу динамічну точність регулювання параметрів технологічного процесу в умовах реально діючих внутрішніх та зовнішніх збурень в порівнянні з прототипом, що забезпечує високу якість готового біопродукту, зменшує витрати електроенергії, а значить собівартість продукції. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for automatic handling of fermenter
Автори англійськоюVoinova Svitlana Oleksandrivna, Plakhotniuk Dmytro Petrovych
Назва патенту російськоюСпособ автоматического управления ферментером
Автори російськоюВоинова Светлана Александровна, Плахотнюк Дмитрий Петрович
МПК / Мітки
МПК: C12M 1/36
Мітки: спосіб, автоматичного, керування, ферментером
