Спосіб автоматичного керування процесом охолодження грильяжної маси
Номер патенту: 37226
Опубліковано: 25.11.2008
Автори: Муратов Віктор Георгійович, Гарковенко Андрій Миколайович
Формула / Реферат
Спосіб автоматичного керування, при якому проводять вимірювання і регулювання температури охолодження грильяжної маси зміною витрат охолоджувача крізь поліформуючі вали, вимірювання і регулювання температури цієї маси, зміною швидкості повітря в охолоджувальному тунелі, який відрізняється тим, що додатково вимірюють положення регулюючого органу подачі охолоджувача формуючих валків, різницею тисків цього охолоджувача вказаним регулюючим органом до і після формуючих валків і пропорційно здобутим цими вимірюваннями результатам коректують зміну швидкості повітря в охолоджувальному тунелі.
Текст

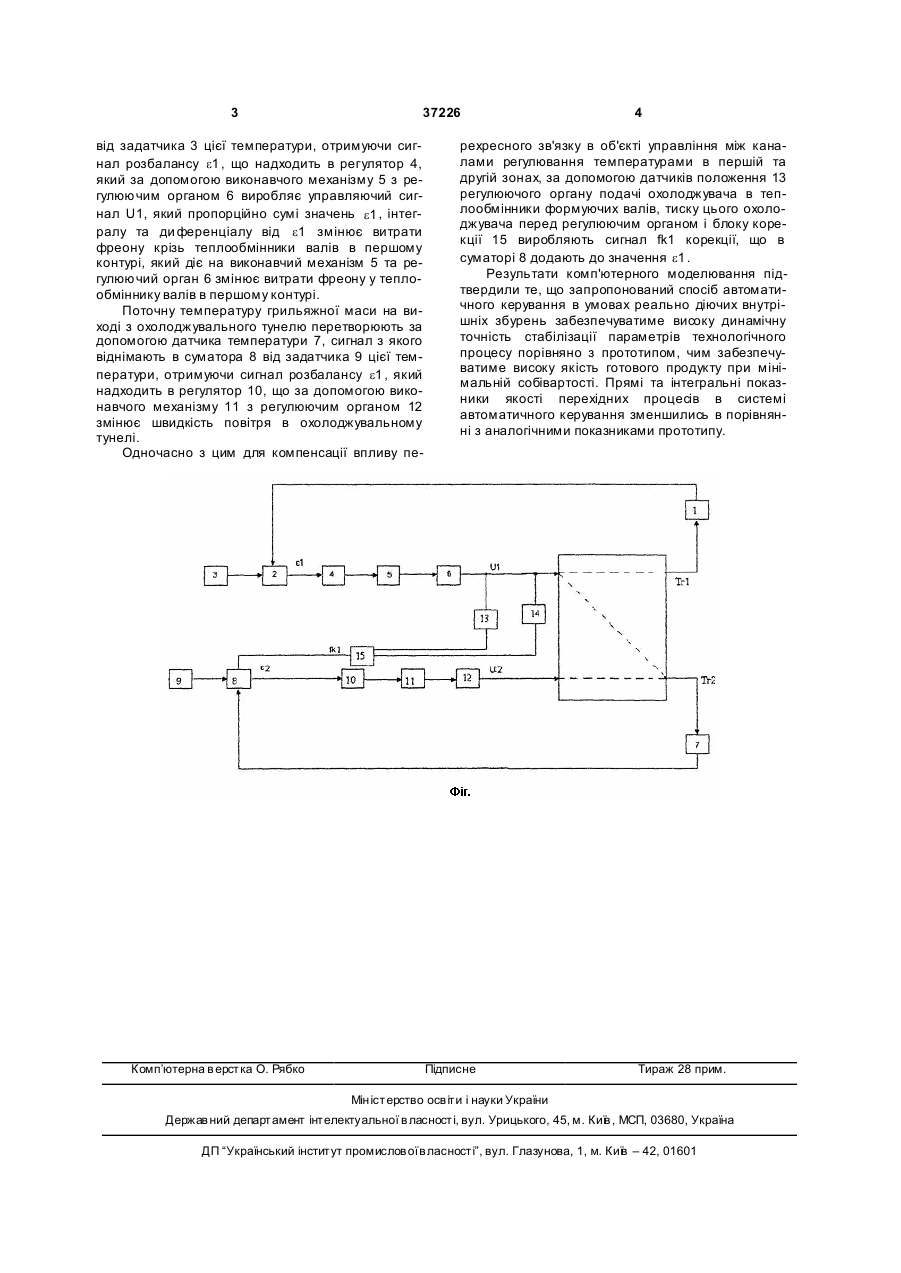

Спосіб автоматичного керування, при якому проводять вимірювання і регулювання температури охолодження грильяжної маси зміною витрат 3 37226 від задатчика 3 цієї температури, отримуючи сигнал розбалансу e1 , що надходить в регулятор 4, який за допомогою виконавчого механізму 5 з регулюючим органом 6 виробляє управляючий сигнал U1, який пропорційно сумі значень e1 , інтегралу та ди ференціалу від e1 змінює витрати фреону крізь теплообмінники валів в першому контурі, який діє на виконавчий механізм 5 та регулюючий орган 6 змінює витрати фреону у теплообміннику валів в першому контурі. Поточну температуру грильяжної маси на виході з охолоджувального тунелю перетворюють за допомогою датчика температури 7, сигнал з якого віднімають в суматора 8 від задатчика 9 цієї температури, отримуючи сигнал розбалансу e1 , який надходить в регулятор 10, що за допомогою виконавчого механізму 11 з регулюючим органом 12 змінює швидкість повітря в охолоджувальному тунелі. Одночасно з цим для компенсації впливу пе Комп’ютерна в ерстка О. Рябко 4 рехресного зв'язку в об'єкті управління між каналами регулювання температурами в першій та другій зонах, за допомогою датчиків положення 13 регулюючого органу подачі охолоджувача в теплообмінники формуючих валів, тиску цього охолоджувача перед регулюючим органом і блоку корекції 15 виробляють сигнал fk1 корекції, що в суматорі 8 додають до значення e1 . Результати комп'ютерного моделювання підтвердили те, що запропонований спосіб автоматичного керування в умовах реально діючих внутрішніх збурень забезпечуватиме високу динамічну точність стабілізації параметрів технологічного процесу порівняно з прототипом, чим забезпечуватиме високу якість готового продукту при мінімальній собівартості. Прямі та інтегральні показники якості перехідних процесів в системі автоматичного керування зменшились в порівнянні з аналогічними показниками прототипу. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for automated control of the process of cooling candied roasted nut mass
Автори англійськоюMuratov Viktor Heorhiiovych, Harkovenko Andrii Mykolaiovych
Назва патенту російськоюСпособ автоматического управления процессом охлаждение грильяжной массы
Автори російськоюМуратов Виктор Георгиевич, Гарковенко Андрей Николаевич
МПК / Мітки
МПК: A23G 3/12
Мітки: спосіб, маси, охолодження, автоматичного, керування, грильяжної, процесом
