Пристрій для виробництва борошна

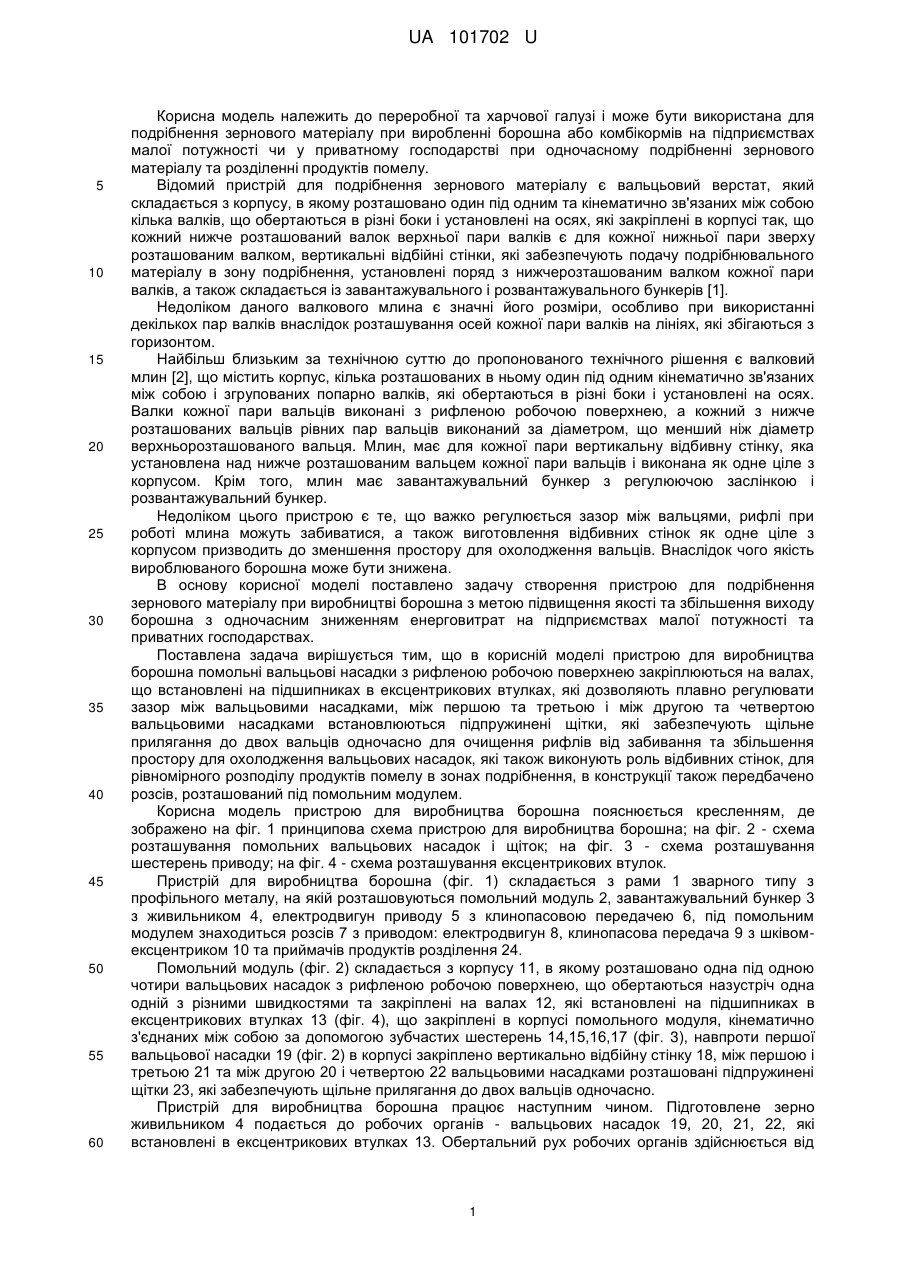

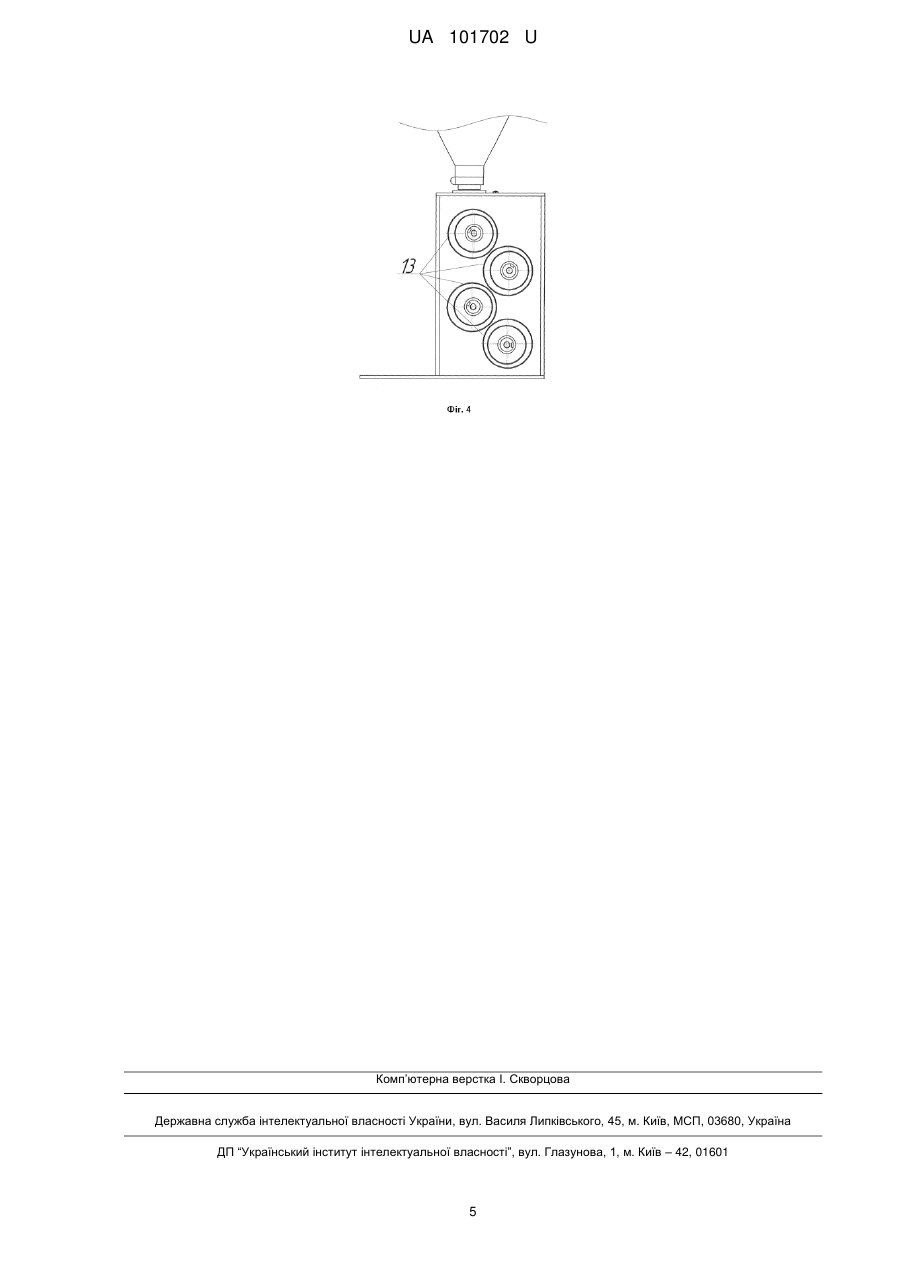

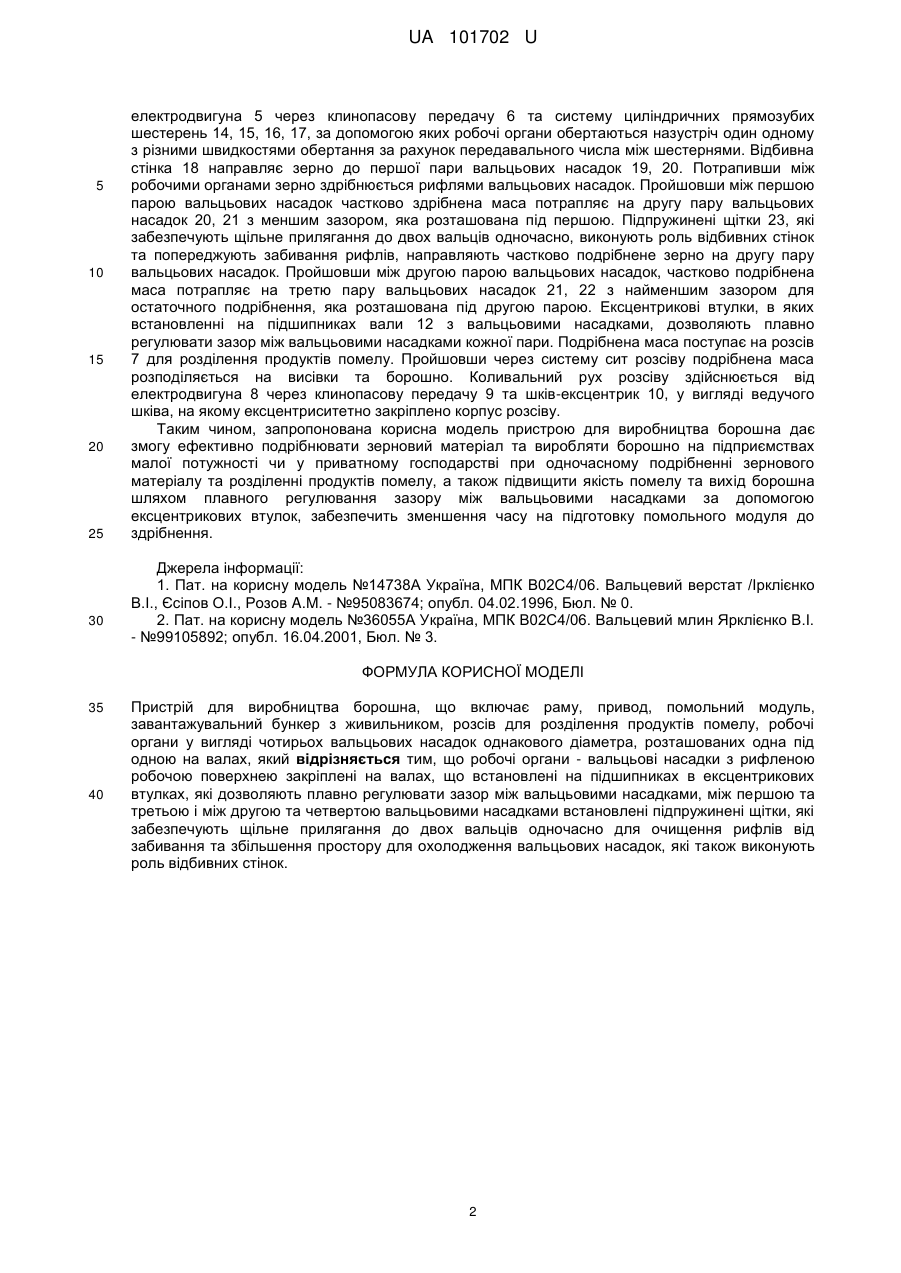

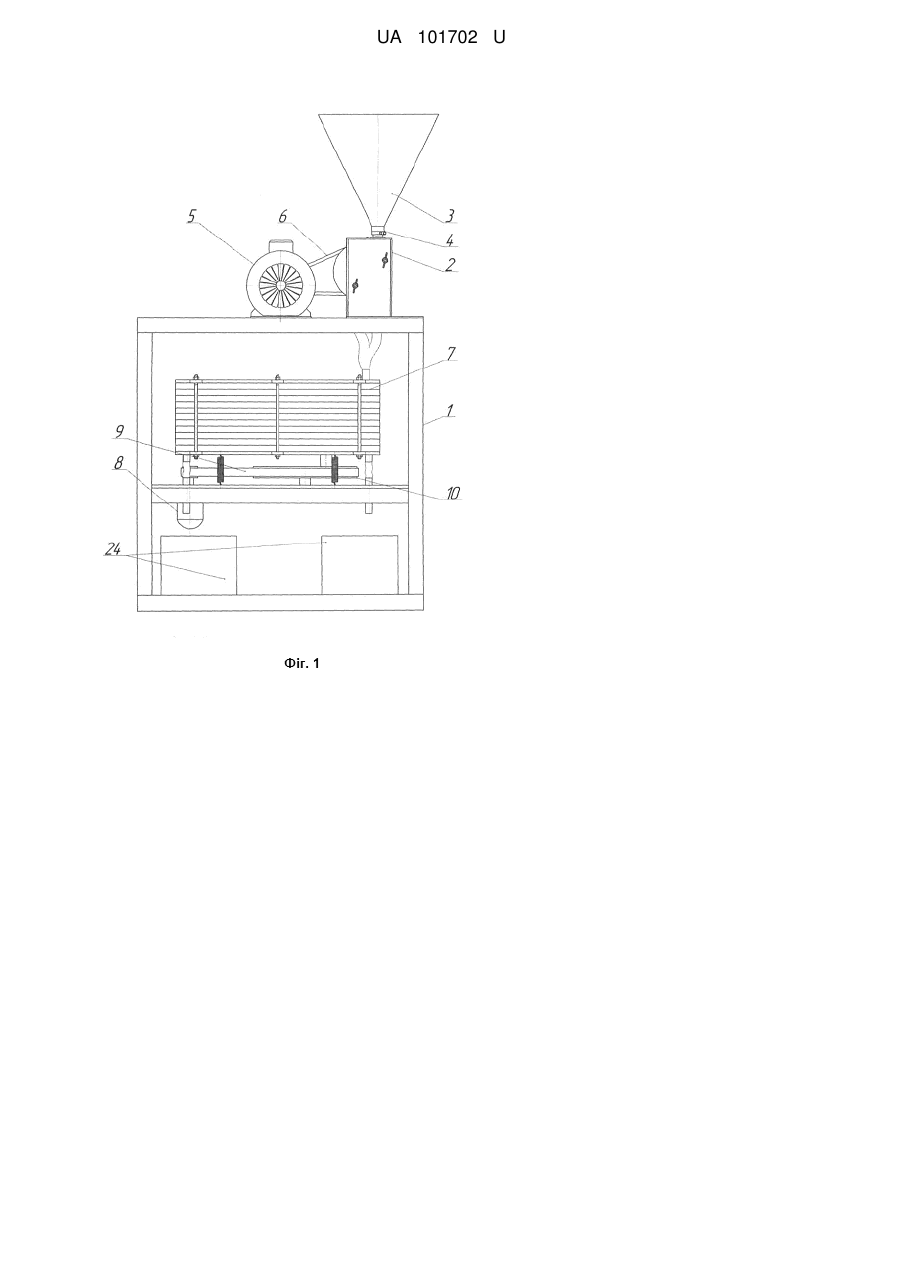

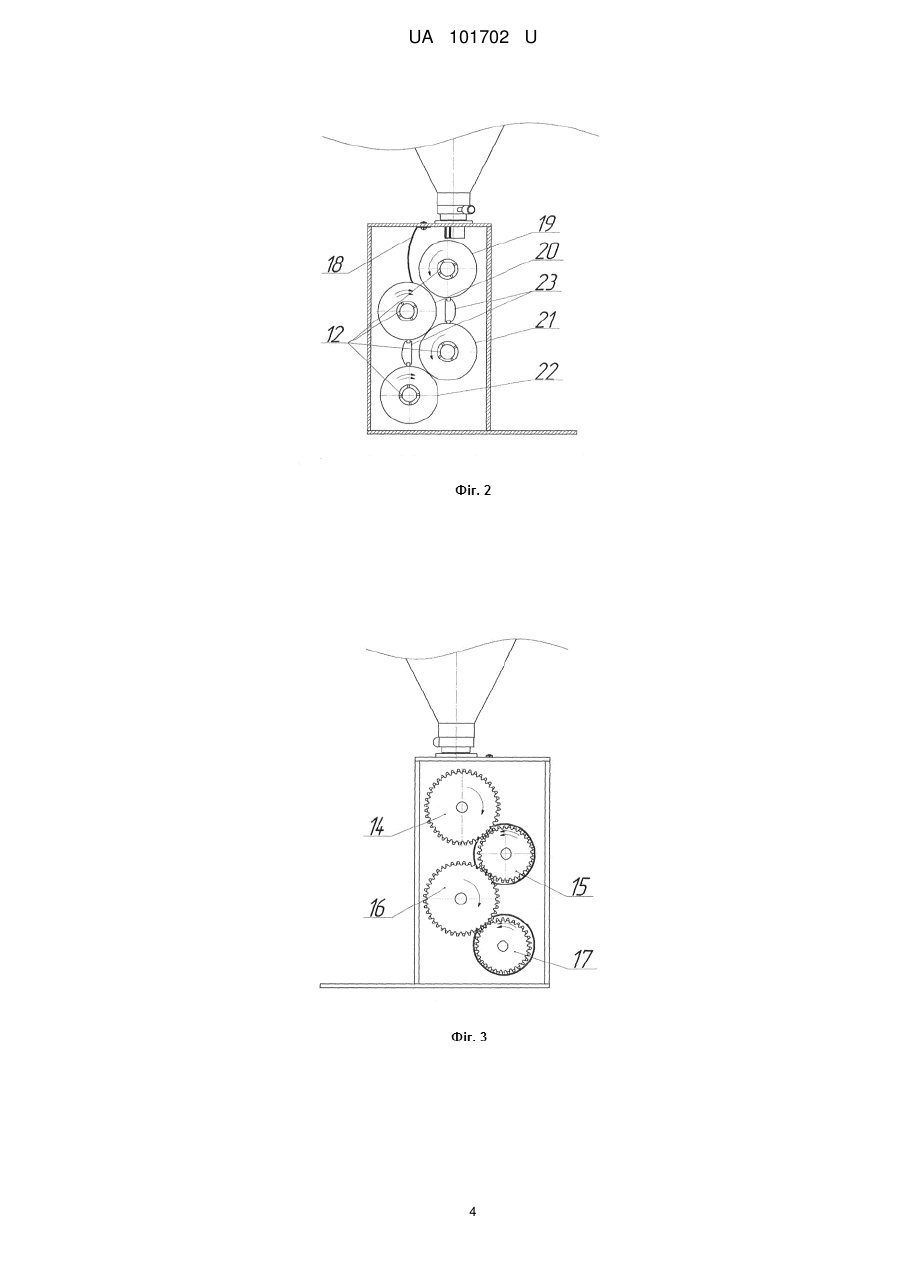

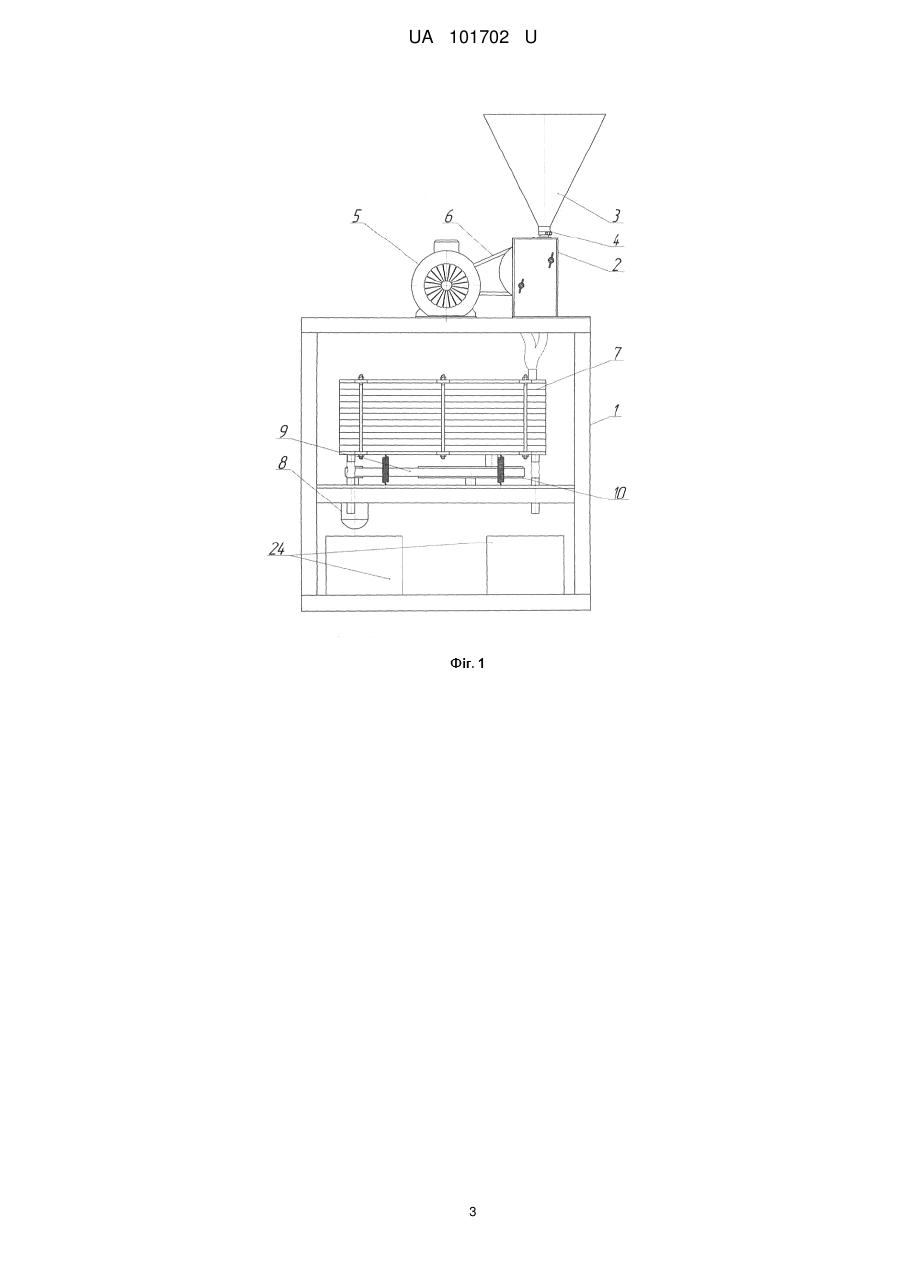

Реферат: Пристрій для виробництва борошна включає раму, привод, помольний модуль, завантажувальний бункер з живильником, розсів для розділення продуктів помелу, робочі органи у вигляді чотирьох вальцьових насадок однакового діаметра, розташованих одна під одною на валах. Робочі органи - вальцьові насадки з рифленою робочою поверхнею закріплені на валах, що встановлені на підшипниках в ексцентрикових втулках, які дозволяють плавно регулювати зазор між вальцьовими насадками. Між першою та третьою і між другою та четвертою вальцьовими насадками встановлені підпружинені щітки, які забезпечують щільне прилягання до двох вальців одночасно для очищення рифлів від забивання та збільшення простору для охолодження вальцьових насадок, які також виконують роль відбивних стінок. UA 101702 U (12) UA 101702 U UA 101702 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до переробної та харчової галузі і може бути використана для подрібнення зернового матеріалу при виробленні борошна або комбікормів на підприємствах малої потужності чи у приватному господарстві при одночасному подрібненні зернового матеріалу та розділенні продуктів помелу. Відомий пристрій для подрібнення зернового матеріалу є вальцьовий верстат, який складається з корпусу, в якому розташовано один під одним та кінематично зв'язаних між собою кілька валків, що обертаються в різні боки і установлені на осях, які закріплені в корпусі так, що кожний нижче розташований валок верхньої пари валків є для кожної нижньої пари зверху розташованим валком, вертикальні відбійні стінки, які забезпечують подачу подрібнювального матеріалу в зону подрібнення, установлені поряд з нижчерозташованим валком кожної пари валків, а також складається із завантажувального і розвантажувального бункерів [1]. Недоліком даного валкового млина є значні його розміри, особливо при використанні декількох пар валків внаслідок розташування осей кожної пари валків на лініях, які збігаються з горизонтом. Найбільш близьким за технічною суттю до пропонованого технічного рішення є валковий млин [2], що містить корпус, кілька розташованих в ньому один під одним кінематично зв'язаних між собою і згрупованих попарно валків, які обертаються в різні боки і установлені на осях. Валки кожної пари вальців виконані з рифленою робочою поверхнею, а кожний з нижче розташованих вальців рівних пар вальців виконаний за діаметром, що менший ніж діаметр верхньорозташованого вальця. Млин, має для кожної пари вертикальну відбивну стінку, яка установлена над нижче розташованим вальцем кожної пари вальців і виконана як одне ціле з корпусом. Крім того, млин має завантажувальний бункер з регулюючою заслінкою і розвантажувальний бункер. Недоліком цього пристрою є те, що важко регулюється зазор між вальцями, рифлі при роботі млина можуть забиватися, а також виготовлення відбивних стінок як одне ціле з корпусом призводить до зменшення простору для охолодження вальців. Внаслідок чого якість вироблюваного борошна може бути знижена. В основу корисної моделі поставлено задачу створення пристрою для подрібнення зернового матеріалу при виробництві борошна з метою підвищення якості та збільшення виходу борошна з одночасним зниженням енерговитрат на підприємствах малої потужності та приватних господарствах. Поставлена задача вирішується тим, що в корисній моделі пристрою для виробництва борошна помольні вальцьові насадки з рифленою робочою поверхнею закріплюються на валах, що встановлені на підшипниках в ексцентрикових втулках, які дозволяють плавно регулювати зазор між вальцьовими насадками, між першою та третьою і між другою та четвертою вальцьовими насадками встановлюються підпружинені щітки, які забезпечують щільне прилягання до двох вальців одночасно для очищення рифлів від забивання та збільшення простору для охолодження вальцьових насадок, які також виконують роль відбивних стінок, для рівномірного розподілу продуктів помелу в зонах подрібнення, в конструкції також передбачено розсів, розташований під помольним модулем. Корисна модель пристрою для виробництва борошна пояснюється кресленням, де зображено на фіг. 1 принципова схема пристрою для виробництва борошна; на фіг. 2 - схема розташування помольних вальцьових насадок і щіток; на фіг. 3 - схема розташування шестерень приводу; на фіг. 4 - схема розташування ексцентрикових втулок. Пристрій для виробництва борошна (фіг. 1) складається з рами 1 зварного типу з профільного металу, на якій розташовуються помольний модуль 2, завантажувальний бункер 3 з живильником 4, електродвигун приводу 5 з клинопасовою передачею 6, під помольним модулем знаходиться розсів 7 з приводом: електродвигун 8, клинопасова передача 9 з шківомексцентриком 10 та приймачів продуктів розділення 24. Помольний модуль (фіг. 2) складається з корпусу 11, в якому розташовано одна під одною чотири вальцьових насадок з рифленою робочою поверхнею, що обертаються назустріч одна одній з різними швидкостями та закріплені на валах 12, які встановлені на підшипниках в ексцентрикових втулках 13 (фіг. 4), що закріплені в корпусі помольного модуля, кінематично з'єднаних між собою за допомогою зубчастих шестерень 14,15,16,17 (фіг. 3), навпроти першої вальцьової насадки 19 (фіг. 2) в корпусі закріплено вертикально відбійну стінку 18, між першою і третьою 21 та між другою 20 і четвертою 22 вальцьовими насадками розташовані підпружинені щітки 23, які забезпечують щільне прилягання до двох вальців одночасно. Пристрій для виробництва борошна працює наступним чином. Підготовлене зерно живильником 4 подається до робочих органів - вальцьових насадок 19, 20, 21, 22, які встановлені в ексцентрикових втулках 13. Обертальний рух робочих органів здійснюється від 1 UA 101702 U 5 10 15 20 25 30 електродвигуна 5 через клинопасову передачу 6 та систему циліндричних прямозубих шестерень 14, 15, 16, 17, за допомогою яких робочі органи обертаються назустріч один одному з різними швидкостями обертання за рахунок передавального числа між шестернями. Відбивна стінка 18 направляє зерно до першої пари вальцьових насадок 19, 20. Потрапивши між робочими органами зерно здрібнюється рифлями вальцьових насадок. Пройшовши між першою парою вальцьових насадок частково здрібнена маса потрапляє на другу пару вальцьових насадок 20, 21 з меншим зазором, яка розташована під першою. Підпружинені щітки 23, які забезпечують щільне прилягання до двох вальців одночасно, виконують роль відбивних стінок та попереджують забивання рифлів, направляють частково подрібнене зерно на другу пару вальцьових насадок. Пройшовши між другою парою вальцьових насадок, частково подрібнена маса потрапляє на третю пару вальцьових насадок 21, 22 з найменшим зазором для остаточного подрібнення, яка розташована під другою парою. Ексцентрикові втулки, в яких встановленні на підшипниках вали 12 з вальцьовими насадками, дозволяють плавно регулювати зазор між вальцьовими насадками кожної пари. Подрібнена маса поступає на розсів 7 для розділення продуктів помелу. Пройшовши через систему сит розсіву подрібнена маса розподіляється на висівки та борошно. Коливальний рух розсіву здійснюється від електродвигуна 8 через клинопасову передачу 9 та шків-ексцентрик 10, у вигляді ведучого шківа, на якому ексцентриситетно закріплено корпус розсіву. Таким чином, запропонована корисна модель пристрою для виробництва борошна дає змогу ефективно подрібнювати зерновий матеріал та виробляти борошно на підприємствах малої потужності чи у приватному господарстві при одночасному подрібненні зернового матеріалу та розділенні продуктів помелу, а також підвищити якість помелу та вихід борошна шляхом плавного регулювання зазору між вальцьовими насадками за допомогою ексцентрикових втулок, забезпечить зменшення часу на підготовку помольного модуля до здрібнення. Джерела інформації: 1. Пат. на корисну модель №14738А Україна, МПК В02С4/06. Вальцевий верстат /Ірклієнко В.І., Єсіпов О.І., Розов A.M. - №95083674; опубл. 04.02.1996, Бюл. № 0. 2. Пат. на корисну модель №36055А Україна, МПК В02С4/06. Вальцевий млин Ярклієнко В.І. - №99105892; опубл. 16.04.2001, Бюл. № 3. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Пристрій для виробництва борошна, що включає раму, привод, помольний модуль, завантажувальний бункер з живильником, розсів для розділення продуктів помелу, робочі органи у вигляді чотирьох вальцьових насадок однакового діаметра, розташованих одна під одною на валах, який відрізняється тим, що робочі органи - вальцьові насадки з рифленою робочою поверхнею закріплені на валах, що встановлені на підшипниках в ексцентрикових втулках, які дозволяють плавно регулювати зазор між вальцьовими насадками, між першою та третьою і між другою та четвертою вальцьовими насадками встановлені підпружинені щітки, які забезпечують щільне прилягання до двох вальців одночасно для очищення рифлів від забивання та збільшення простору для охолодження вальцьових насадок, які також виконують роль відбивних стінок. 2 UA 101702 U 3 UA 101702 U 4 UA 101702 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м.Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
