B23F — Виготовлення зубчастих коліс і рейок

Номер патенту: 122024

Опубліковано: 26.12.2017

Автор: Боровік Павло Володимирович

МПК: B23D 35/00, B23F 7/00

Мітки: поперечного, шевронним, листового, різання, спосіб, ножицями, матеріалу, ножем

Формула / Реферат:

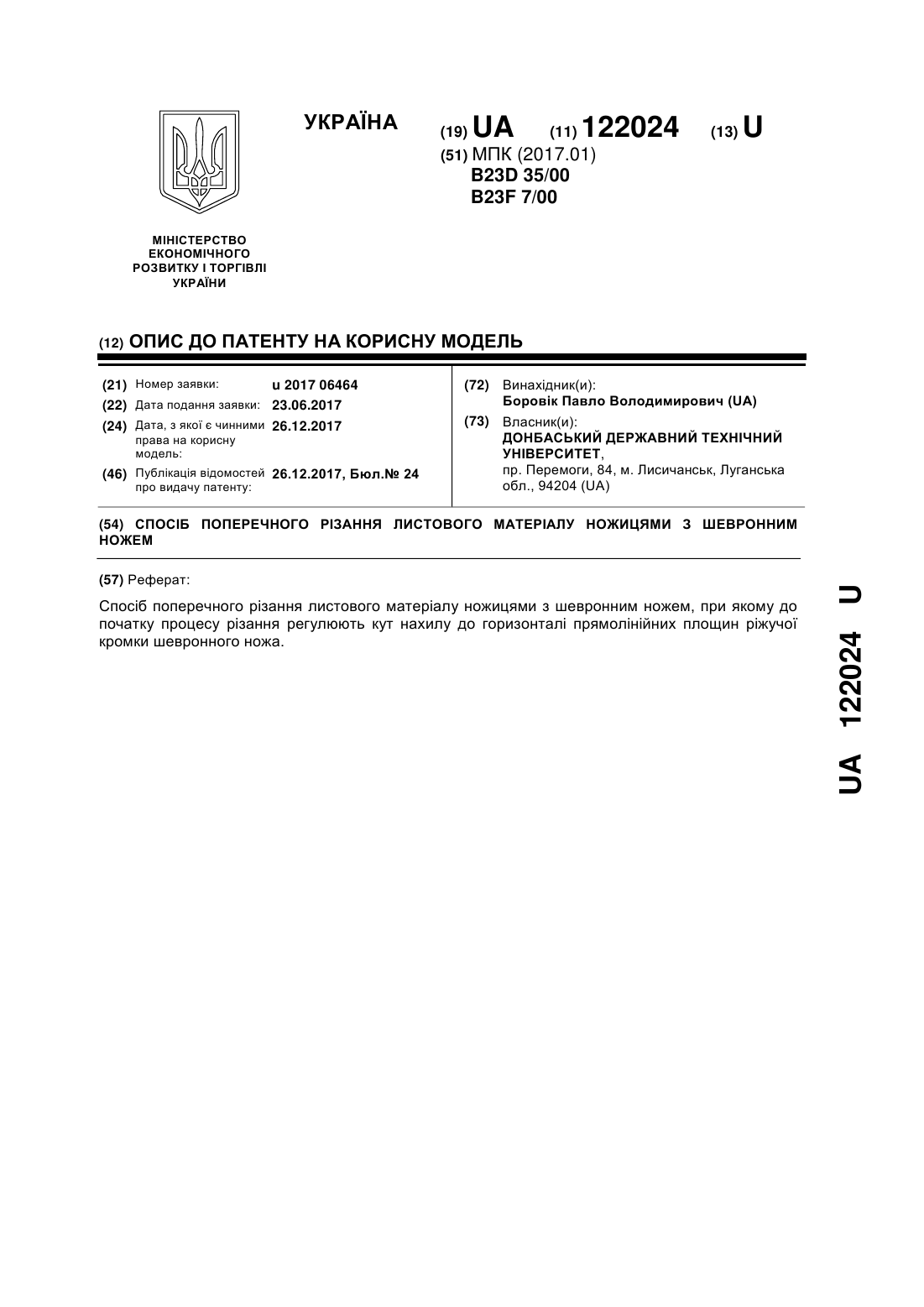

Спосіб поперечного різання листового матеріалу ножицями з шевронним ножем, який відрізняється тим, що до початку процесу різання регулюють кут нахилу до горизонталі прямолінійних площин ріжучої кромки шевронного ножа.

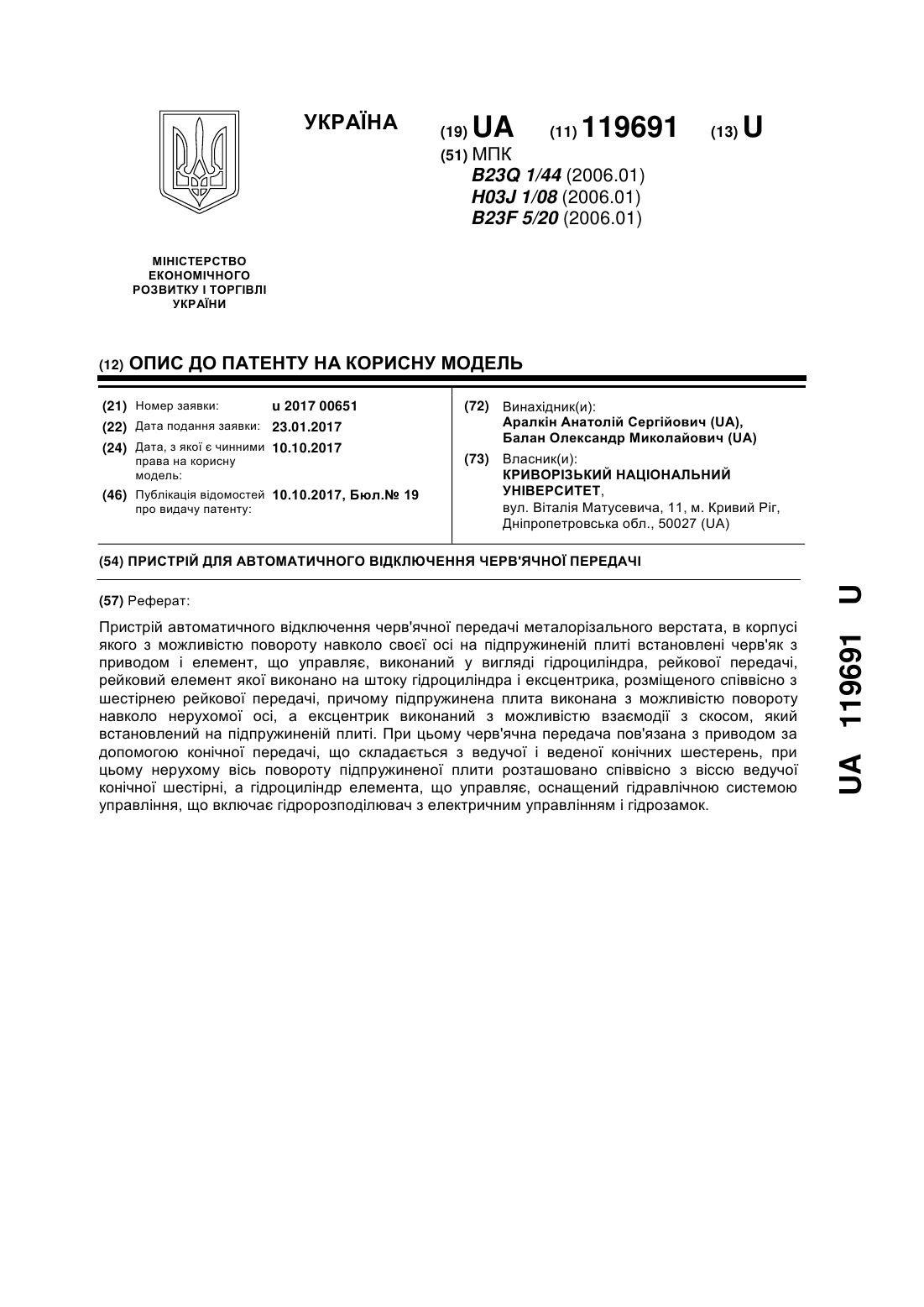

Номер патенту: 119691

Опубліковано: 10.10.2017

Автори: Аралкін Анатолій Сергійович, Балан Олександр Миколайович

МПК: H03J 1/08, B23Q 1/44, B23F 5/20 ...

Мітки: автоматичного, черв'ячної, передачі, пристрій, відключення

Формула / Реферат:

Пристрій автоматичного відключення черв'ячної передачі металорізального верстата, в корпусі якого з можливістю повороту навколо своєї осі на підпружиненій плиті встановлені черв'як з приводом і елемент, що управляє, виконаний у вигляді гідроциліндра, рейкової передачі, рейковий елемент якої виконано на штоку гідроциліндра і ексцентрика, розміщеного співвісно з шестірнею рейкової передачі, причому підпружинена плита виконана з можливістю...

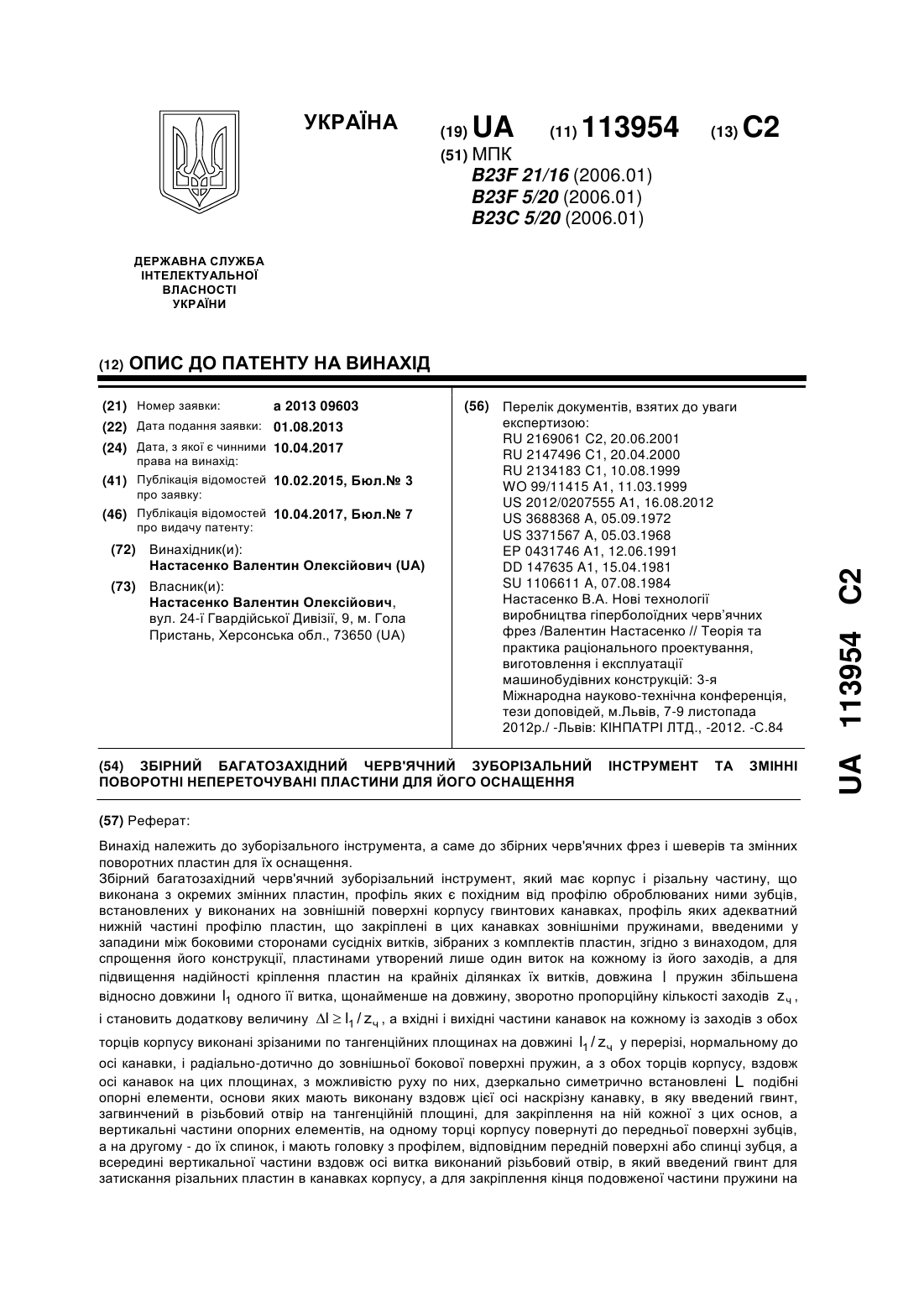

Номер патенту: 113954

Опубліковано: 10.04.2017

Автор: Настасенко Валентин Олексійович

МПК: B23C 5/20, B23F 5/20, B23F 21/16 ...

Мітки: черв'ячний, поворотні, змінні, пластини, збірний, інструмент, зуборізальний, непереточувані, оснащення, багатозахідний

Формула / Реферат:

1. Збірний багатозахідний черв'ячний зуборізальний інструмент, який має корпус і різальну частину, виконану з окремих змінних пластин, профіль яких є похідним від профілю оброблюваних ними зубців, і встановлених у виконаних на зовнішній поверхні корпусу гвинтових канавках, профіль яких адекватний нижній частині профілю пластин, що закріплені в цих канавках зовнішніми пружинами, введеними у западини між боковими сторонами сусідніх витків,...

Номер патенту: 113461

Опубліковано: 25.01.2017

Автори: Гнатюк Андрій Олександрович, Скібінський Олександр Іванович

МПК: B23F 5/20, B23F 5/12, B23F 15/08 ...

Мітки: передач, виготовлення, героторних, верстат, коліс

Формула / Реферат:

Верстат для виготовлення коліс героторних передач, який складається із базового верстата, наприклад фрезерного або довбального, механізму генерації циклоїдальних кривих, а також має ріжучий інструмент - фрезу або різець з розмірами і формою, які відповідають щонайменше одному зубу одного з коліс героторної передачі, який відрізняється тим, що механізм генерації циклоїдальних кривих втілено в систему базового верстата і він включає в себе...

Номер патенту: 113058

Опубліковано: 10.01.2017

Автор: Купрій Олексій Ігорович

МПК: B23F 23/12

Мітки: коліс, прилад, зубчастих, контролю

Формула / Реферат:

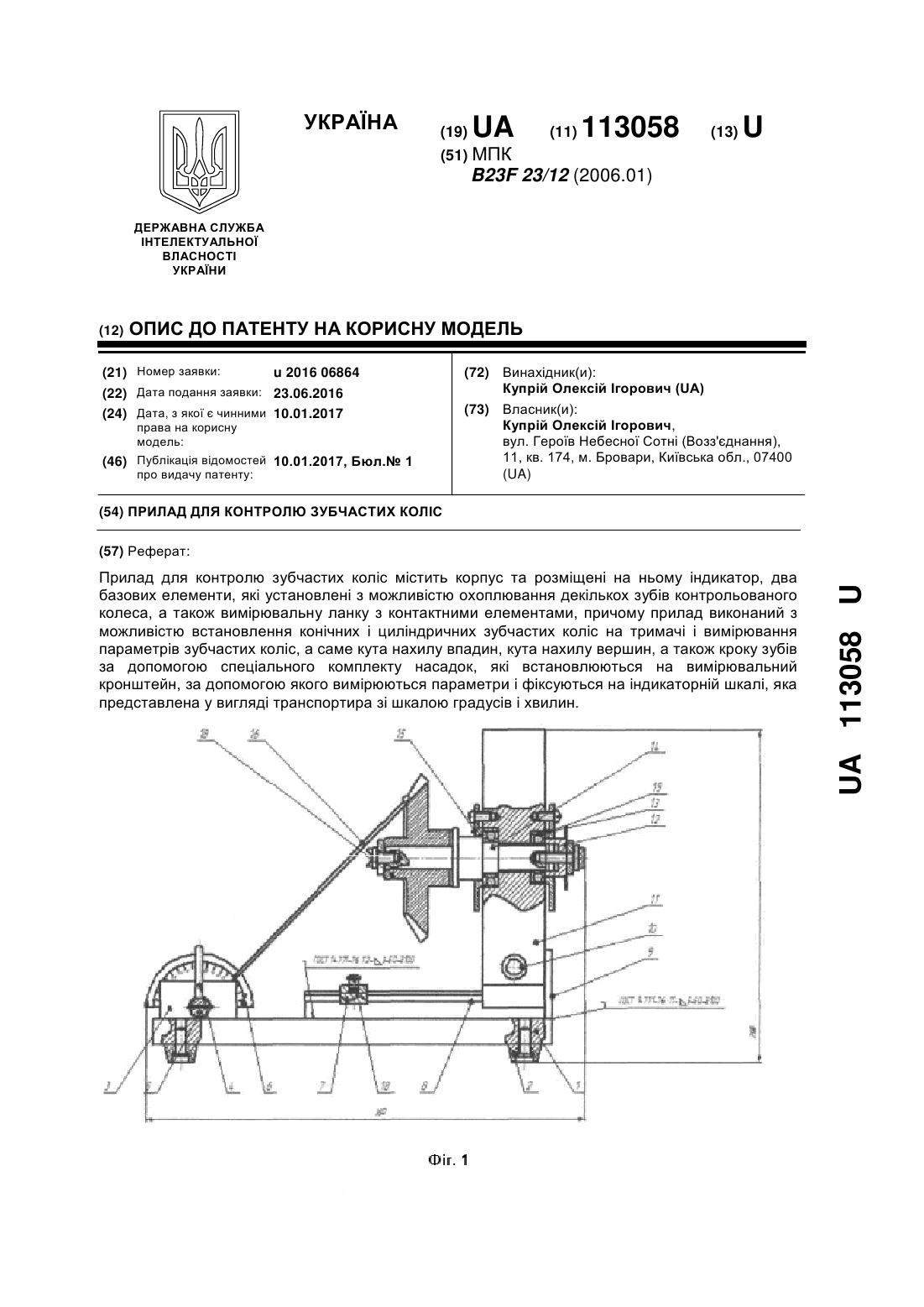

Прилад для контролю зубчастих коліс, що містить корпус та розміщені на ньому індикатор, два базових елементи, які установлені з можливістю охоплювання декількох зубів контрольованого колеса, а також вимірювальну ланку з контактними елементами, який відрізняється тим, що даний прилад виконаний з можливістю встановлення конічних і циліндричних зубчастих коліс на тримачі і вимірювання параметрів зубчастих коліс, а саме кута нахилу впадин, кута...

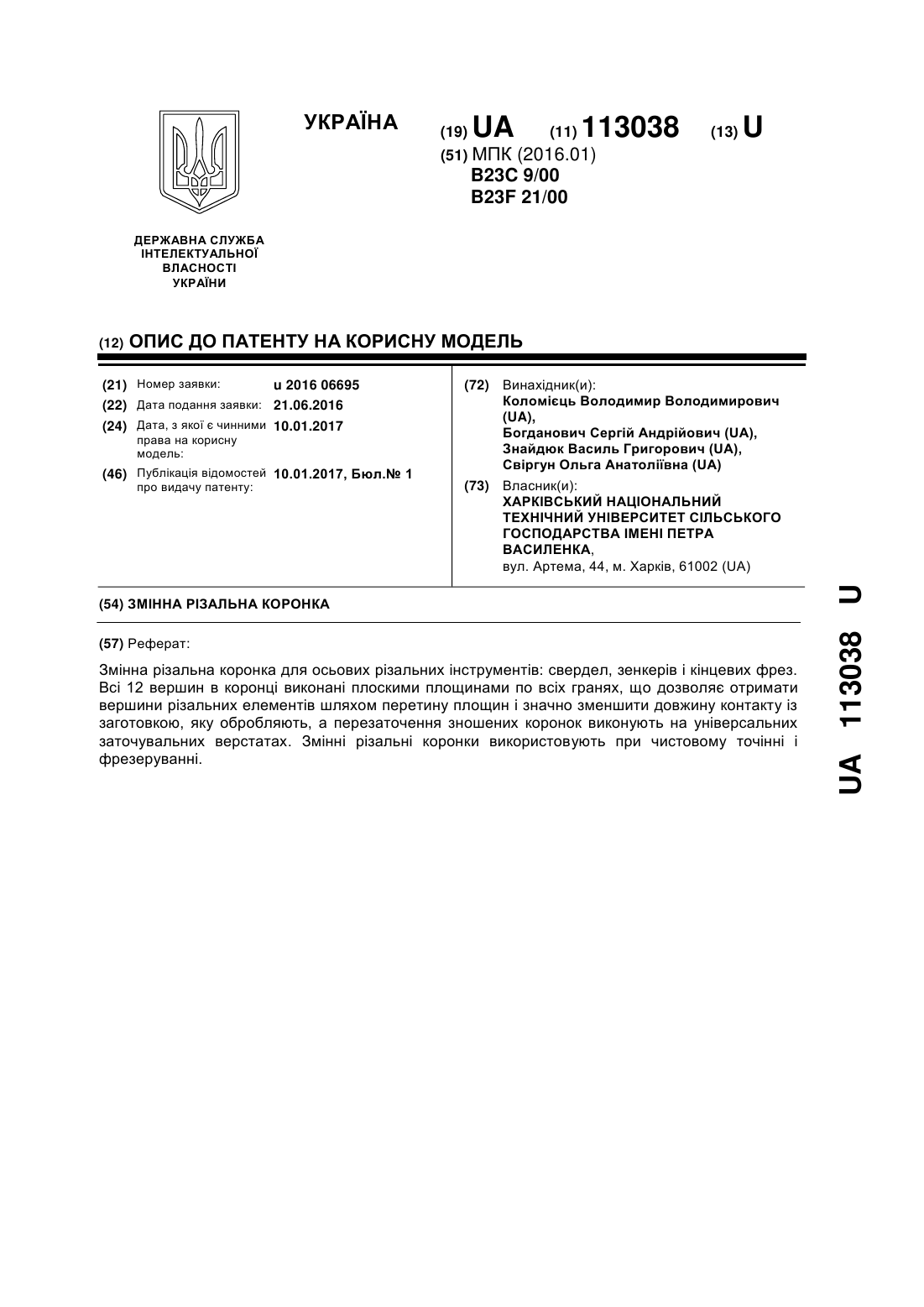

Номер патенту: 113038

Опубліковано: 10.01.2017

Автори: Богданович Сергій Андрійович, Коломієць Володимир Володимирович, Знайдюк Василь Григорович, Свіргун Ольга Анатоліївна

МПК: B23F 21/00, B23C 9/00

Мітки: різальна, змінна, коронка

Формула / Реферат:

Змінна різальна коронка для осьових різальних інструментів: свердел, зенкерів і кінцевих фрез, які відрізняються тим, що всі 12 вершин в коронці виконані плоскими площинами по всіх гранях, що дозволяє отримати вершини різальних елементів шляхом перетину площин і значно зменшити довжину контакту із заготовкою, яку обробляють, а перезаточення зношених коронок виконують на універсальних заточувальних верстатах, змінні різальні коронки...

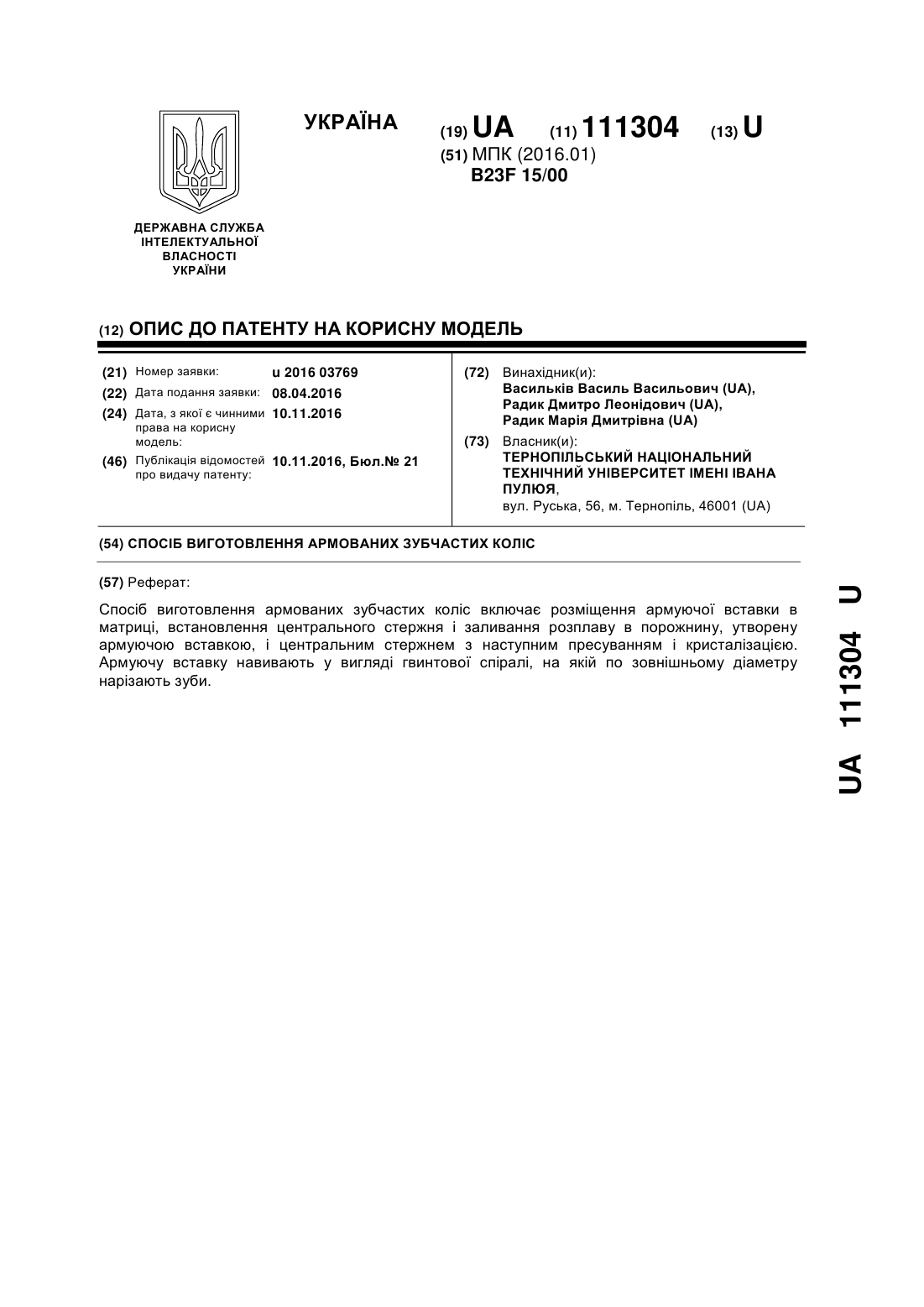

Номер патенту: 111304

Опубліковано: 10.11.2016

Автори: Радик Дмитро Леонидович, Радик Марія Дмитрівна, Васильків Василь Васильович

МПК: B23F 15/00

Мітки: армованих, виготовлення, коліс, спосіб, зубчастих

Формула / Реферат:

Спосіб виготовлення армованих зубчастих коліс, що включає розміщення армуючої вставки в матриці, встановлення центрального стержня і заливання розплаву в порожнину, утворену армуючою вставкою і центральним стержнем, з наступним пресуванням і кристалізацією, який відрізняється тим, що армуючу вставку навивають у вигляді гвинтової спіралі, на якій по зовнішньому діаметру нарізають зуби.

Номер патенту: 111038

Опубліковано: 25.10.2016

Автори: Шаповал Юрій Володимирович, Коротун Микола Миколайович

МПК: B23F 15/02

Мітки: зубчастих, спосіб, нарізання, верстаті, еліпсних, зубодовбальному, коліс

Формула / Реферат:

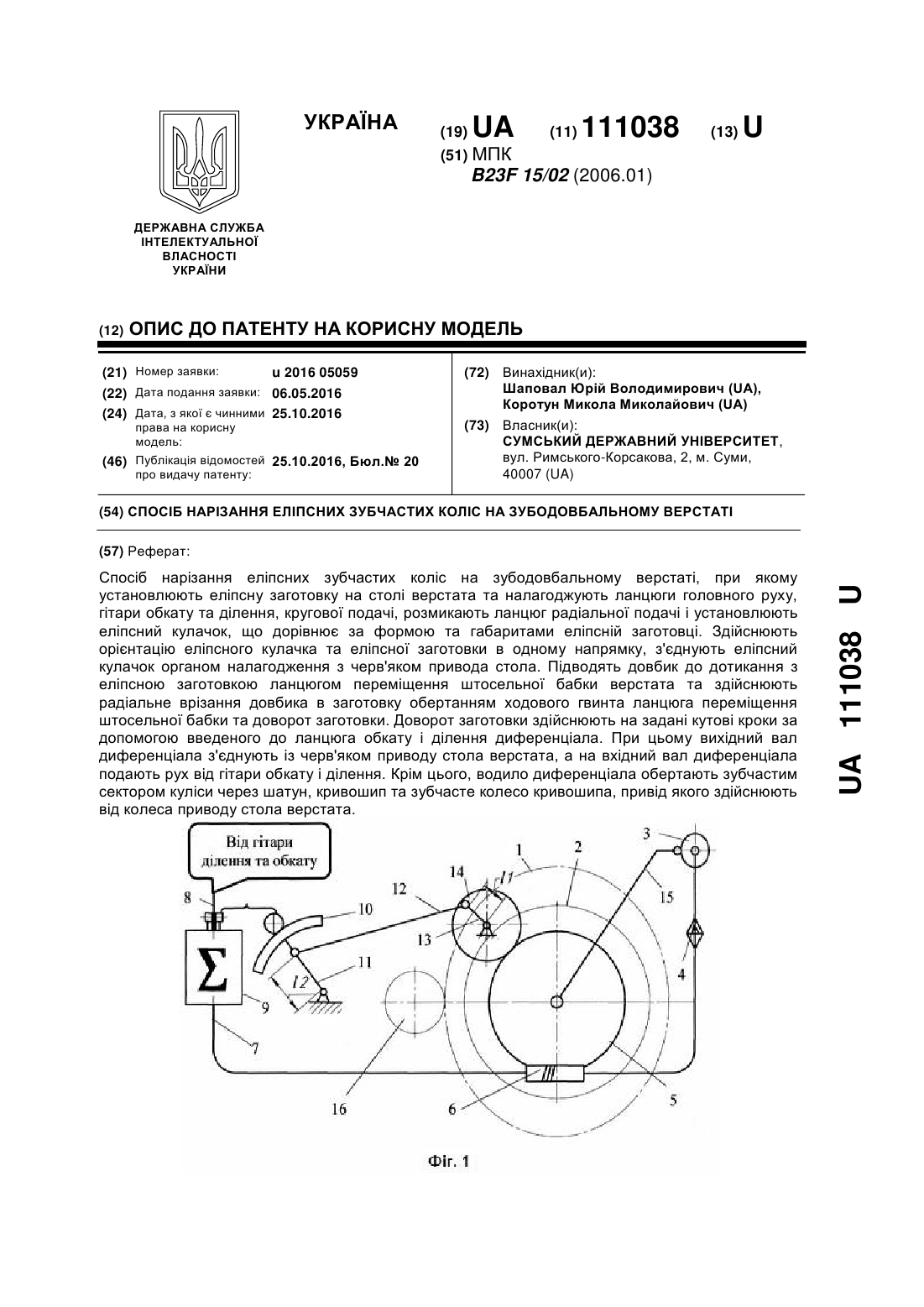

Спосіб нарізання еліпсних зубчастих коліс на зубодовбальному верстаті, при якому установлюють еліпсну заготовку на столі верстата та налагоджують ланцюги головного руху, гітари обкату та ділення, кругової подачі, розмикають ланцюг радіальної подачі і установлюють еліпсний кулачок, що дорівнює за формою та габаритами еліпсній заготовці, здійснюють орієнтацію еліпсного кулачка та еліпсної заготовки в одному напрямку, з'єднують еліпсний кулачок...

Номер патенту: 112129

Опубліковано: 25.07.2016

Автор: Польовий Володимир Іванович

МПК: B23F 21/22, B23F 9/10

Мітки: головка, криволінійними, зубцями, різцева, циліндричних, нарізання, довжини, польового, коліс

Формула / Реферат:

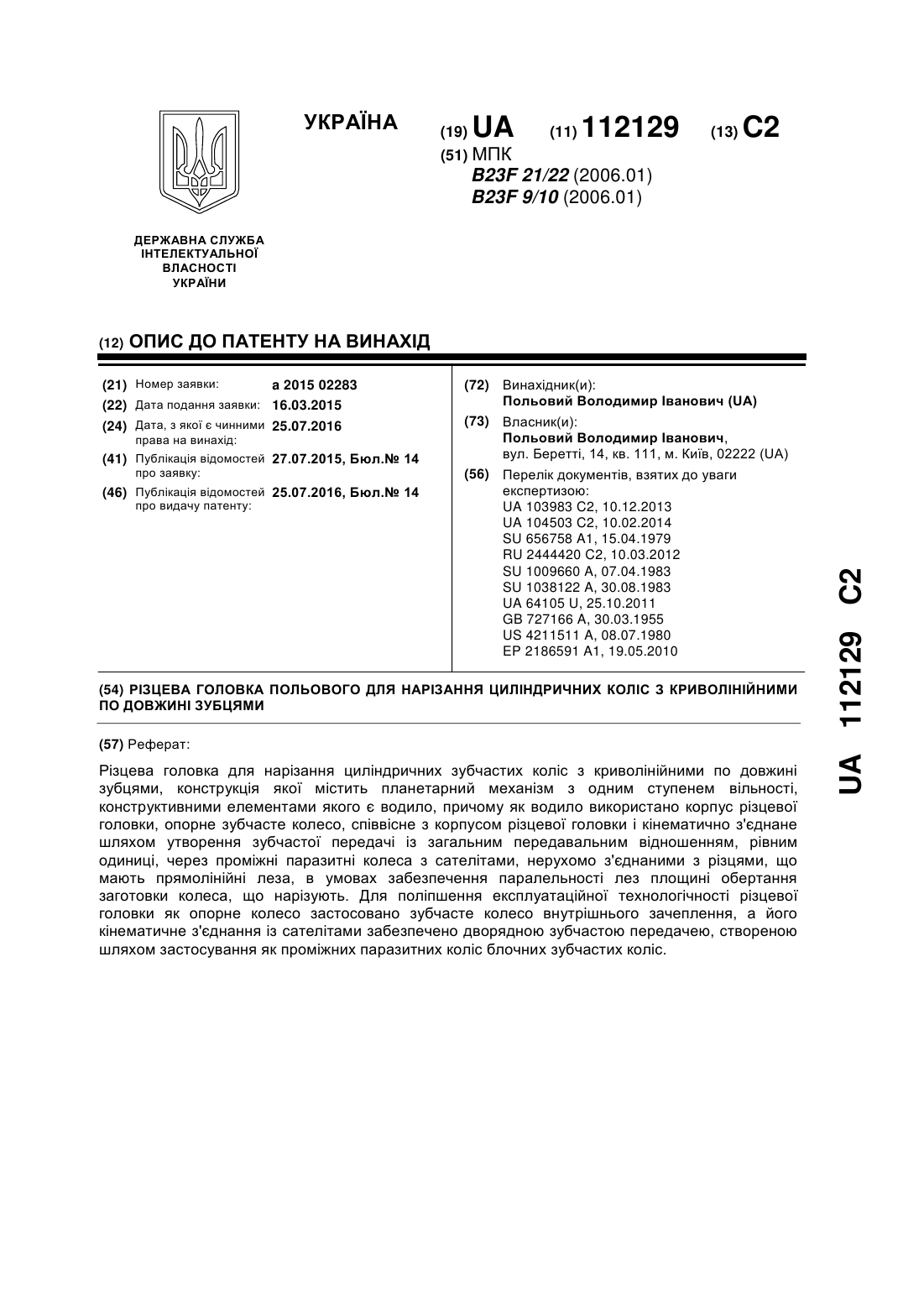

Різцева головка для нарізання циліндричних зубчастих коліс з криволінійними по довжині зубцями, конструкція якої містить планетарний механізм з одним ступенем вільності, конструктивними елементами якого є водило, причому як водило використано корпус різцевої головки, опорне зубчасте колесо, співвісне з корпусом різцевої головки і кінематично з'єднане шляхом утворення зубчастої передачі із загальним передавальним відношенням, рівним одиниці,...

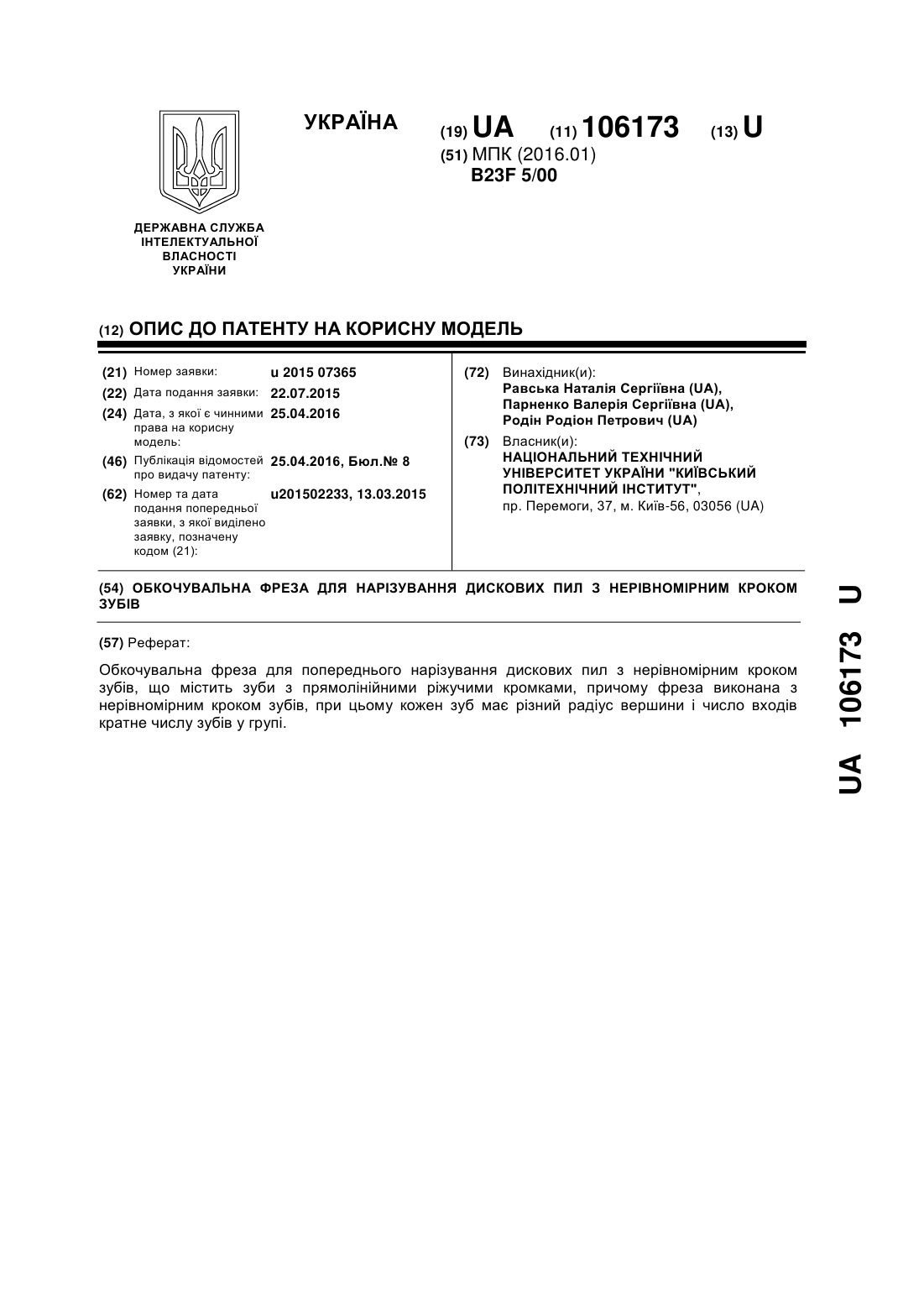

Номер патенту: 106173

Опубліковано: 25.04.2016

Автори: Парненко Валерія Сергіївна, Родін Родіон Петрович, Равська Наталія Сергіївна

МПК: B23F 5/00

Мітки: нерівномірним, пил, кроком, зубів, фреза, обкочувальна, дискових, нарізування

Формула / Реферат:

Обкочувальна фреза для попереднього нарізування дискових пил з нерівномірним кроком зубів, що містить зуби з прямолінійними ріжучими кромками, яка відрізняється тим, що фреза виконана з нерівномірним кроком зубів, при цьому кожен зуб має різний радіус вершини і число входів кратне числу зубів у групі.

Номер патенту: 110741

Опубліковано: 10.02.2016

Автори: Скібінський Олександр Іванович, Підгаєцький Михайло Матвійович, Апаракін Антон Русланович

МПК: B23F 5/22, B23F 21/16, B23F 21/14 ...

Мітки: зубчастих, зубців, спосіб, фрезерування, циліндричних, евольвентним, профілем, коліс

Формула / Реферат:

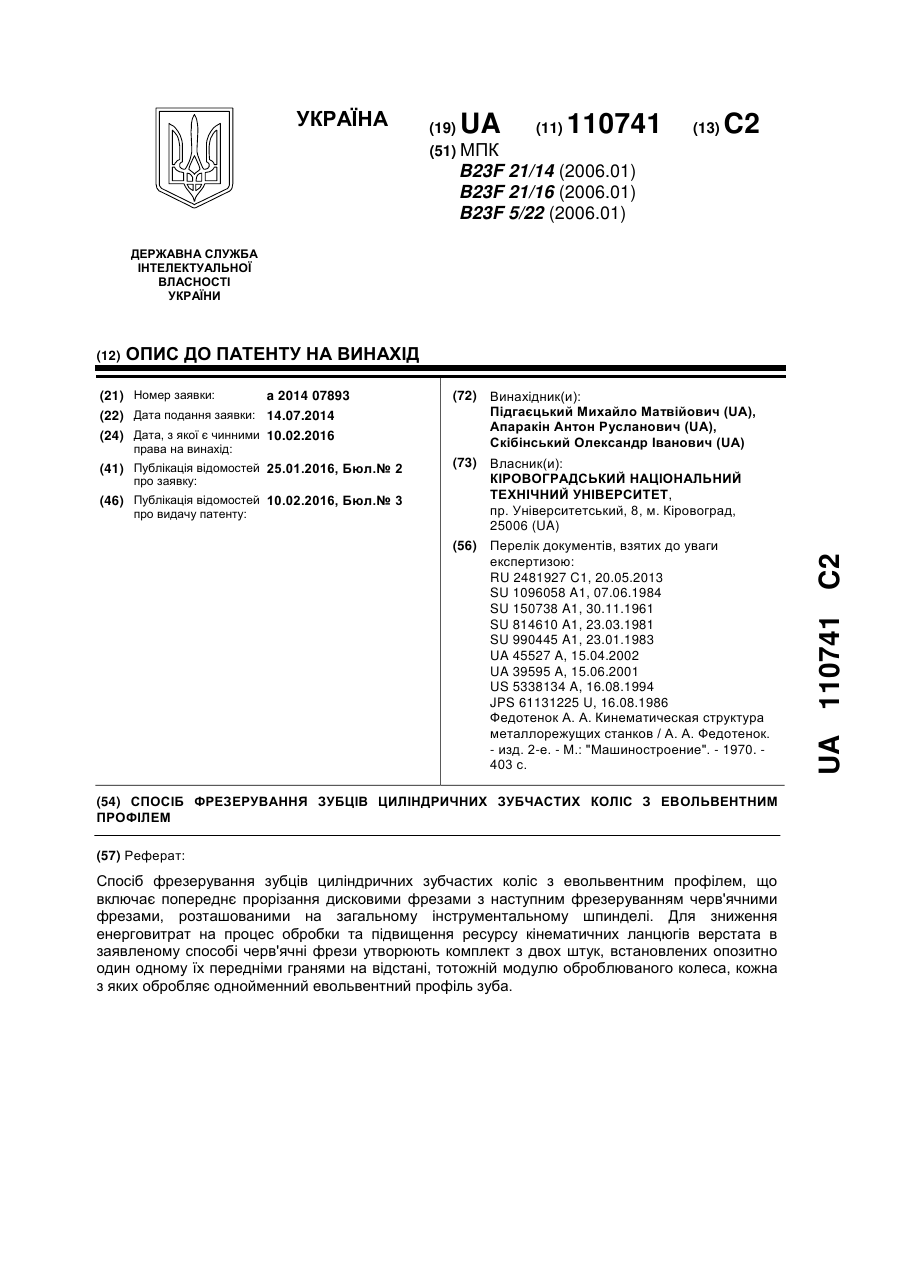

1. Спосіб фрезерування зубців циліндричних зубчастих коліс з евольвентним профілем, що включає попереднє прорізання дисковими фрезами з наступним фрезеруванням черв'ячними фрезами, розташованими на загальному інструментальному шпинделі, який відрізняється тим, що черв'ячні фрези утворюють комплект з двох штук, встановлених опозитно один одному їх передніми гранями на відстані, тотожній модулю оброблюваного колеса, кожна з яких обробляє...

Номер патенту: 104229

Опубліковано: 25.01.2016

Автори: Равська Наталія Сергіївна, Родін Родіон Петрович, Парненко Валерія Сергіївна

МПК: B23F 5/00

Мітки: дискових, нарізування, нерівномірним, зубів, спосіб, пил, кроком

Формула / Реферат:

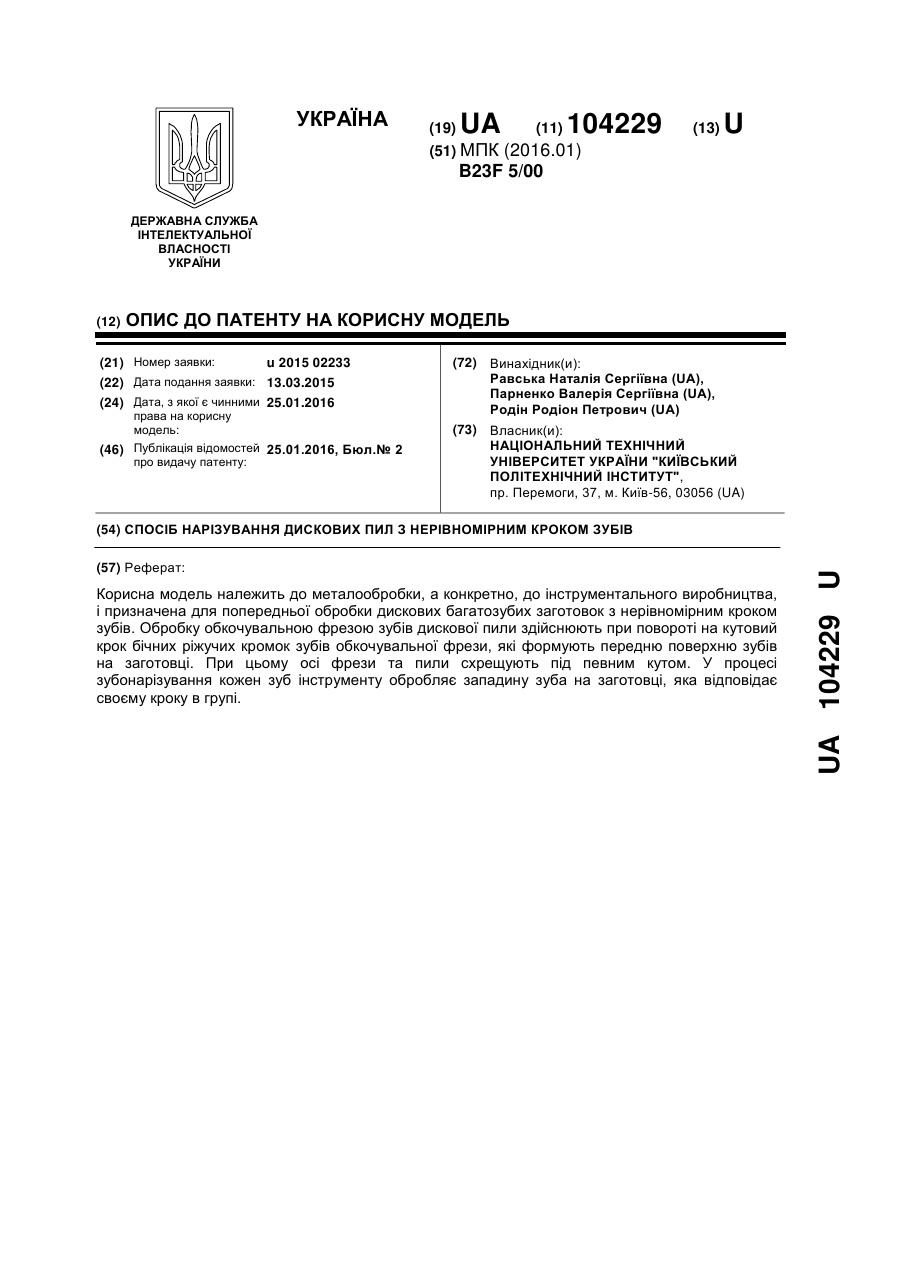

Спосіб нарізування обкочувальною фрезою зубів дискової пили, який відрізняється тим, що обробку обкочувальною фрезою зубів дискової пили здійснюють при повороті на кутовий крок бічних ріжучих кромок зубів обкочувальної фрези, які формують передню поверхню зубів на заготовці, при цьому осі фрези та пили схрещують під певним кутом і кожен зуб інструменту обробляє западину зуба на заготовці, яка відповідає своєму кроку в групі.

Номер патенту: 102901

Опубліковано: 25.11.2015

Автори: Апаракін Антон Русланович, Підгаєцький Михайло Матвійович

МПК: B23F 21/16, B24B 5/36

Мітки: черв'ячна, чистова, збірна, фреза

Формула / Реферат:

1. Збірна черв'ячна фреза для чистової обробки евольвентних профілів зубчастих коліс, що складається із корпусу та ріжучого елемента, яка відрізняється тим, що ріжучий елемент виконаний як гвинтове тіло з кроком, рівним кроку зубчастого колеса, з поперечним перерізом, наближеним до двох з'єднаних трапецій, що входять у контакт своїми більшими основами, при цьому перша формує частину гвинтового тіла з комплектом ріжучих зубців і стружкових...

Номер патенту: 101029

Опубліковано: 25.08.2015

Автори: Костенко Єгор Євгенович, Маргуліс Михайло Володимирович

МПК: B23F 1/06, B23F 15/06

Мітки: зубів, колесі, отримання, зубчастому, спосіб, плоскому

Формула / Реферат:

Спосіб отримання зубів на плоскому зубчастому колесі, що включає формоутворення зубів з подачею робочого інструменту перпендикулярно площині западини формованого зуба на безперервно обертовій заготівці, який відрізняється тим, що формоутворення зубів здійснюють методом пластичної деформації заготівки з використанням двох накатних роликів, які по черзі виконують зворотно-поступальний рух в напрямку, що не співпадає з віссю заготівки, робоча...

Номер патенту: 98988

Опубліковано: 12.05.2015

Автори: Каричківський Микола Ігорович, Равська Наталія Сергіївна, Карпенко Андрій Вікторович, Охріменко Олександр Анатолійович

МПК: B23F 1/00

Мітки: коліс, черв'ячна, зубчастих, обробки, фреза

Формула / Реферат:

Черв'ячна фреза для обробки зубчастих коліс, що містить робоче тіло фрези та розташовані на ньому зубці, що мають передню і задню поверхні, які утворюють різальну кромку, яка відрізняється тим, що різальну геометрію бічних сторін виконують шляхом затилування, а вершину - як площину з необхідним значенням геометрії, причому геометричні параметри величини задніх кутів на вершинних і бокових різальних кромках не залежать одна від одної.

Номер патенту: 97626

Опубліковано: 25.03.2015

Автори: Коротун Микола Миколайович, Єрмоленко Аліна Єгорівна

МПК: B23F 19/00

Мітки: зубчастих, спосіб, обробки, коліс, циліндричних, поверхонь, евольвентних

Формула / Реферат:

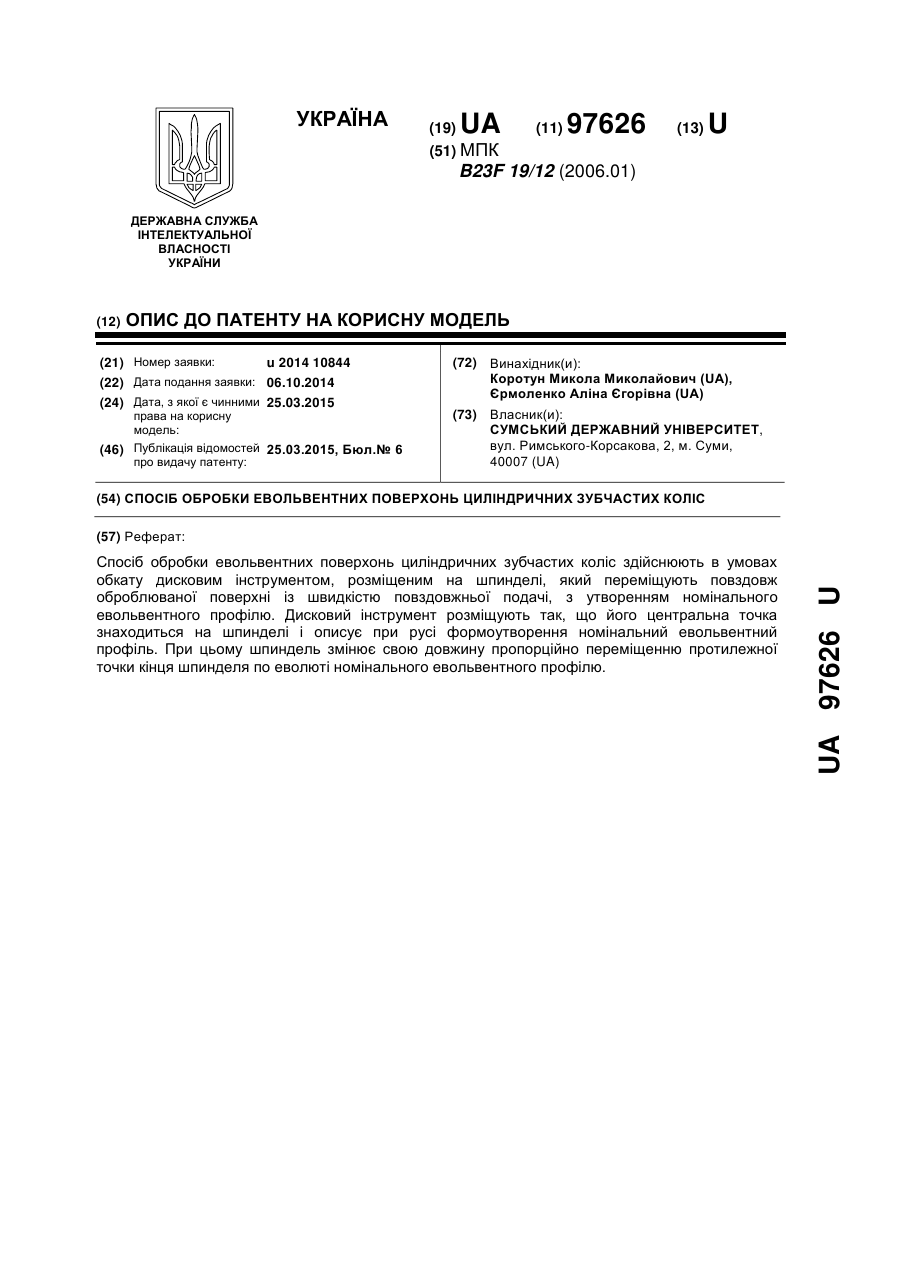

Спосіб обробки евольвентних поверхонь циліндричних зубчастих коліс, що здійснюють в умовах обкату дисковим інструментом, розміщеним на шпинделі, який переміщують повздовж оброблюваної поверхні із швидкістю повздовжньої подачі, з утворенням номінального евольвентного профілю, який відрізняється тим, що дисковий інструмент розміщують так, що його центральна точка знаходиться на шпинделі і описує при русі формоутворення номінальний евольвентний...

Номер патенту: 97520

Опубліковано: 25.03.2015

Автори: Громнюк Сергій Іванович, Грицай Ігор Євгенович

МПК: B23F 5/00

Мітки: спосіб, коліс, нарізання, зубчастих

Формула / Реферат:

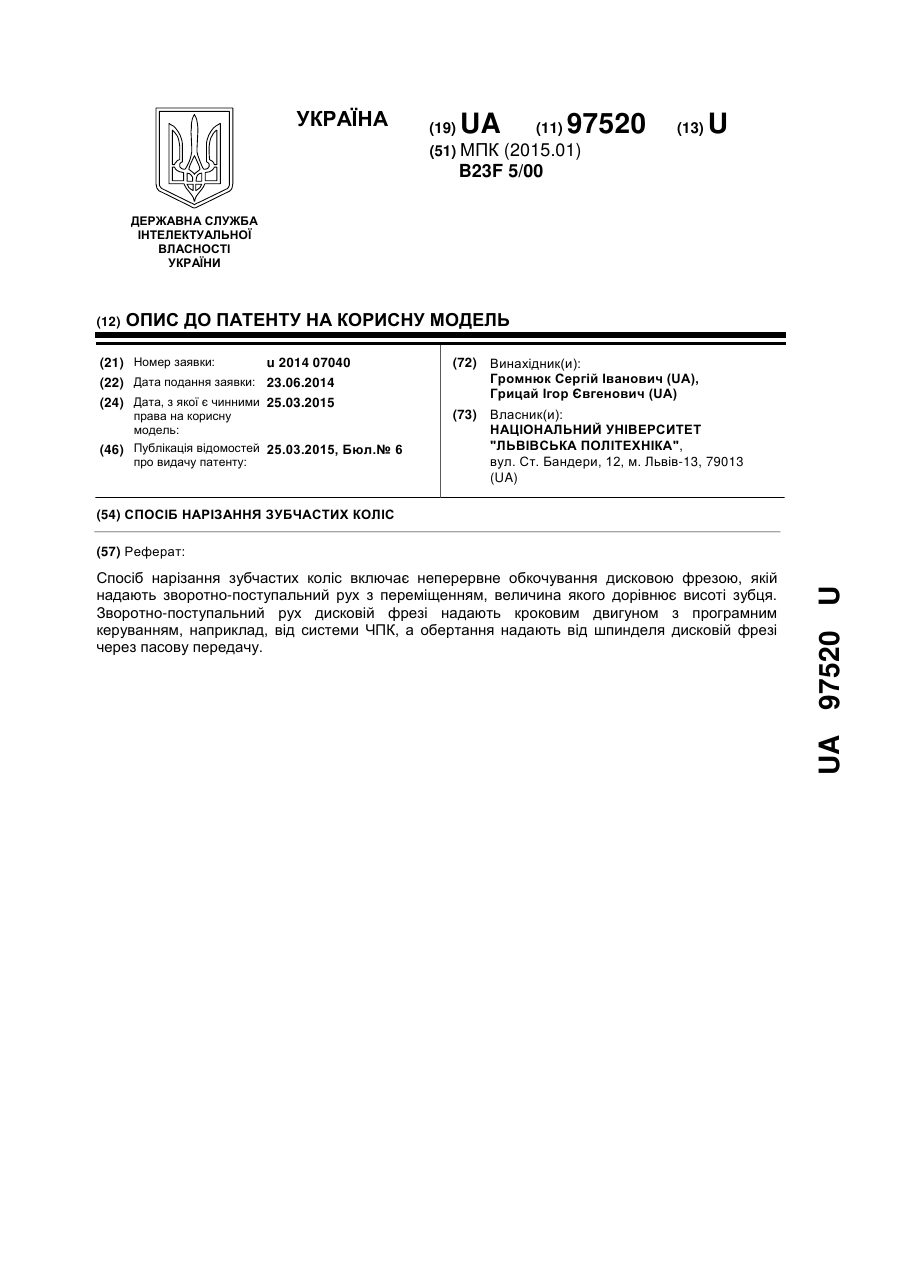

Спосіб нарізання зубчастих коліс, що включає неперервне обкочування дисковою фрезою, якій надають зворотно-поступальний рух з переміщенням, величина якого дорівнює висоті зубця, який відрізняється тим, що зворотно-поступальний рух дисковій фрезі надають кроковим двигуном з програмним керуванням, наприклад, від системи ЧПК, а обертання надають від шпинделя дисковій фрезі через пасову передачу.

Номер патенту: 93944

Опубліковано: 27.10.2014

Автори: Коротун Микола Миколайович, Доля Олег Анатолійович

МПК: B23F 1/00

Мітки: фрезерування, крупномодульних, накладний, косозубих, коліс, верстат, зубчастих

Формула / Реферат:

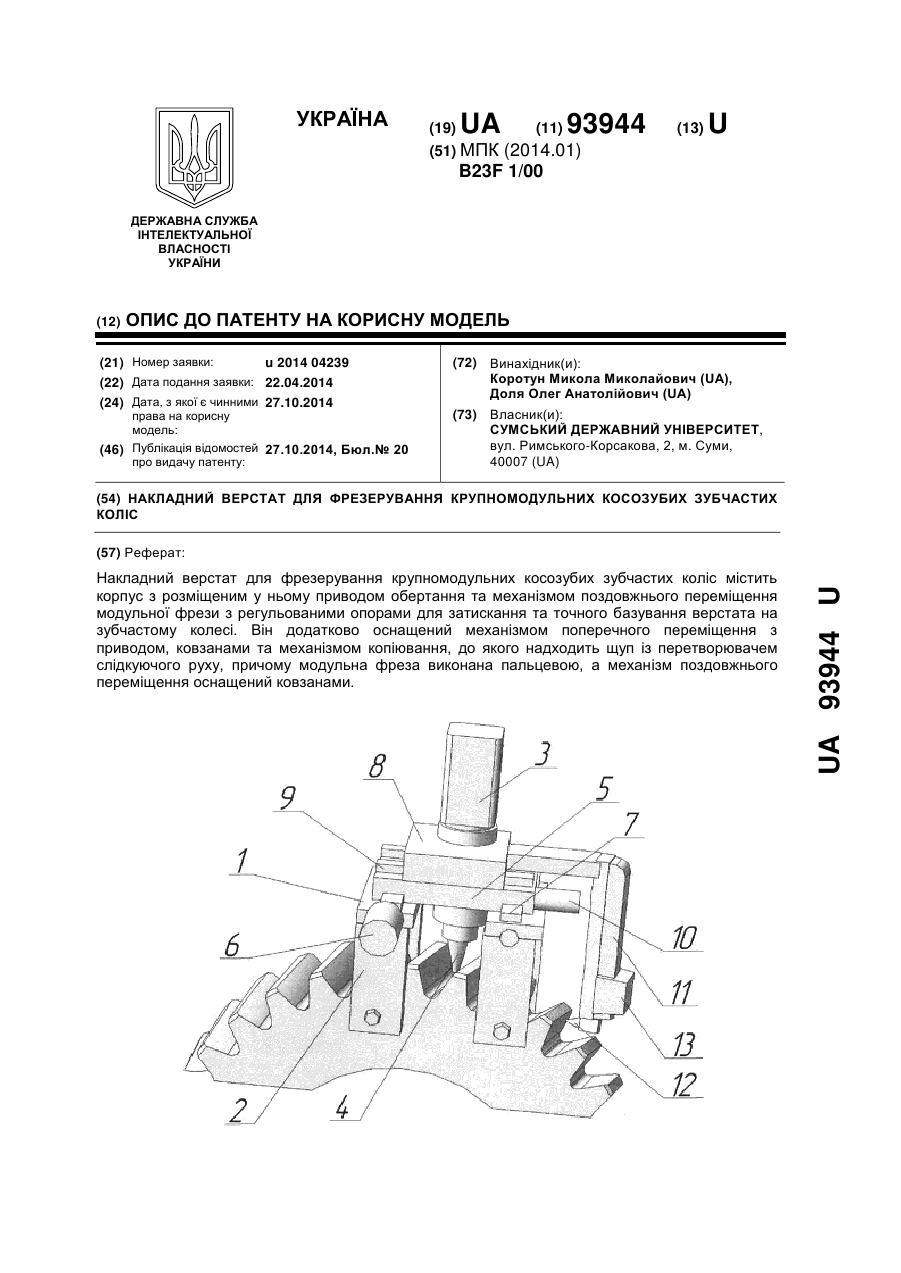

Накладний верстат для фрезерування крупномодульних косозубих зубчастих коліс, що містить корпус з розміщеним у ньому приводом обертання та механізмом поздовжнього переміщення модульної фрези з регульованими опорами для затискання та точного базування верстата на зубчастому колесі, який відрізняється тим, що додатково оснащений механізмом поперечного переміщення з приводом, ковзанами та механізмом копіювання, до якого надходить щуп із...

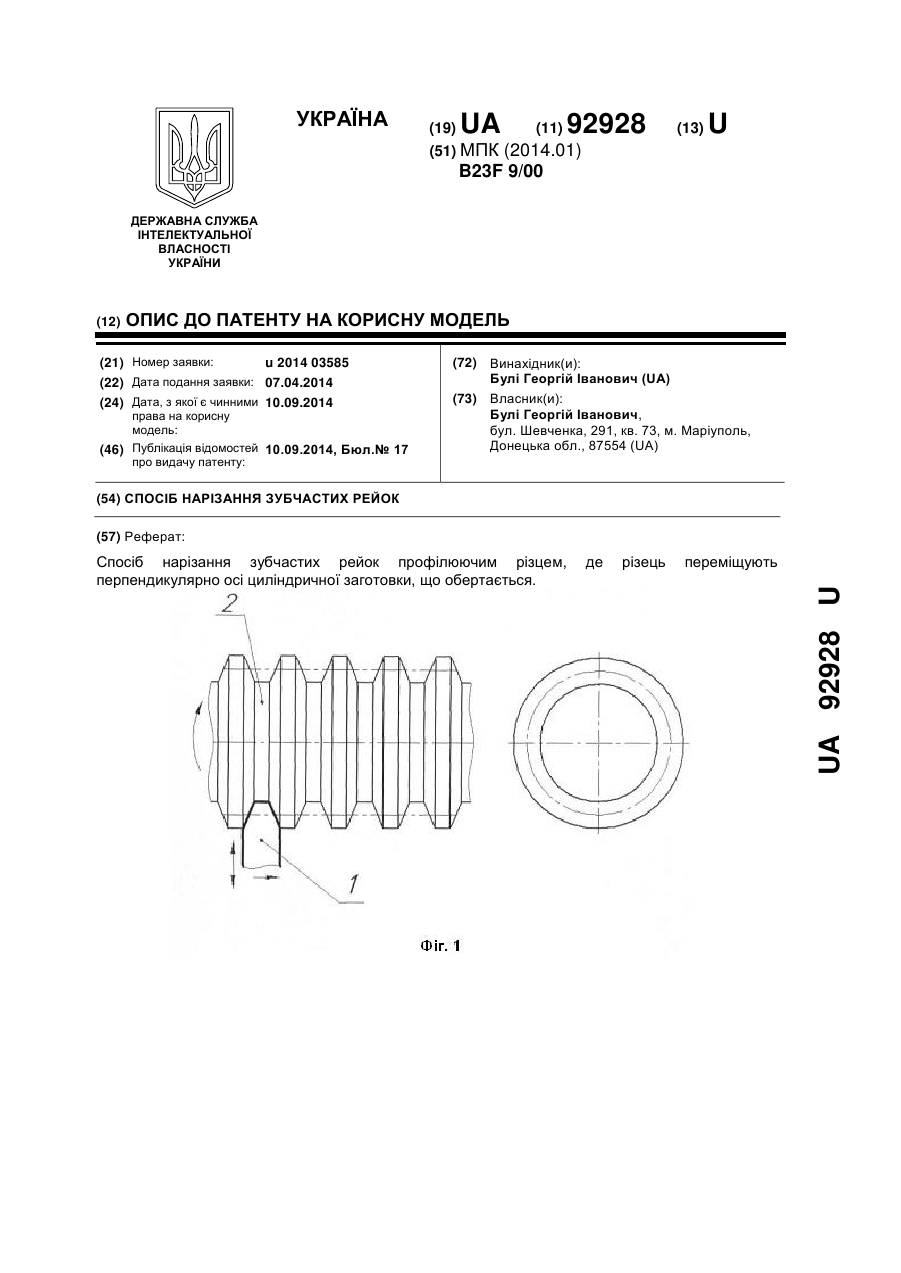

Номер патенту: 92928

Опубліковано: 10.09.2014

Автор: Булі Георгій Іванович

МПК: B23F 9/00

Мітки: зубчастих, рейок, нарізання, спосіб

Формула / Реферат:

1. Спосіб нарізання зубчастих рейок профілюючим різцем, який відрізняється тим, що різець переміщують перпендикулярно осі циліндричної заготовки, що обертається.2. Спосіб за п. 1, який відрізняється тим, що ділення на крок зуба забезпечується переміщенням різця вздовж осі заготовки.3. Спосіб за п. 2, який відрізняється тим, що точність ділення на крок зуба забезпечується системою числового програмного керування.4. Спосіб...

Номер патенту: 105176

Опубліковано: 25.04.2014

Автор: Целлєр Томас

МПК: B23Q 1/00, B23F 23/00, B23F 1/00 ...

Мітки: обробна, головка

Формула / Реферат:

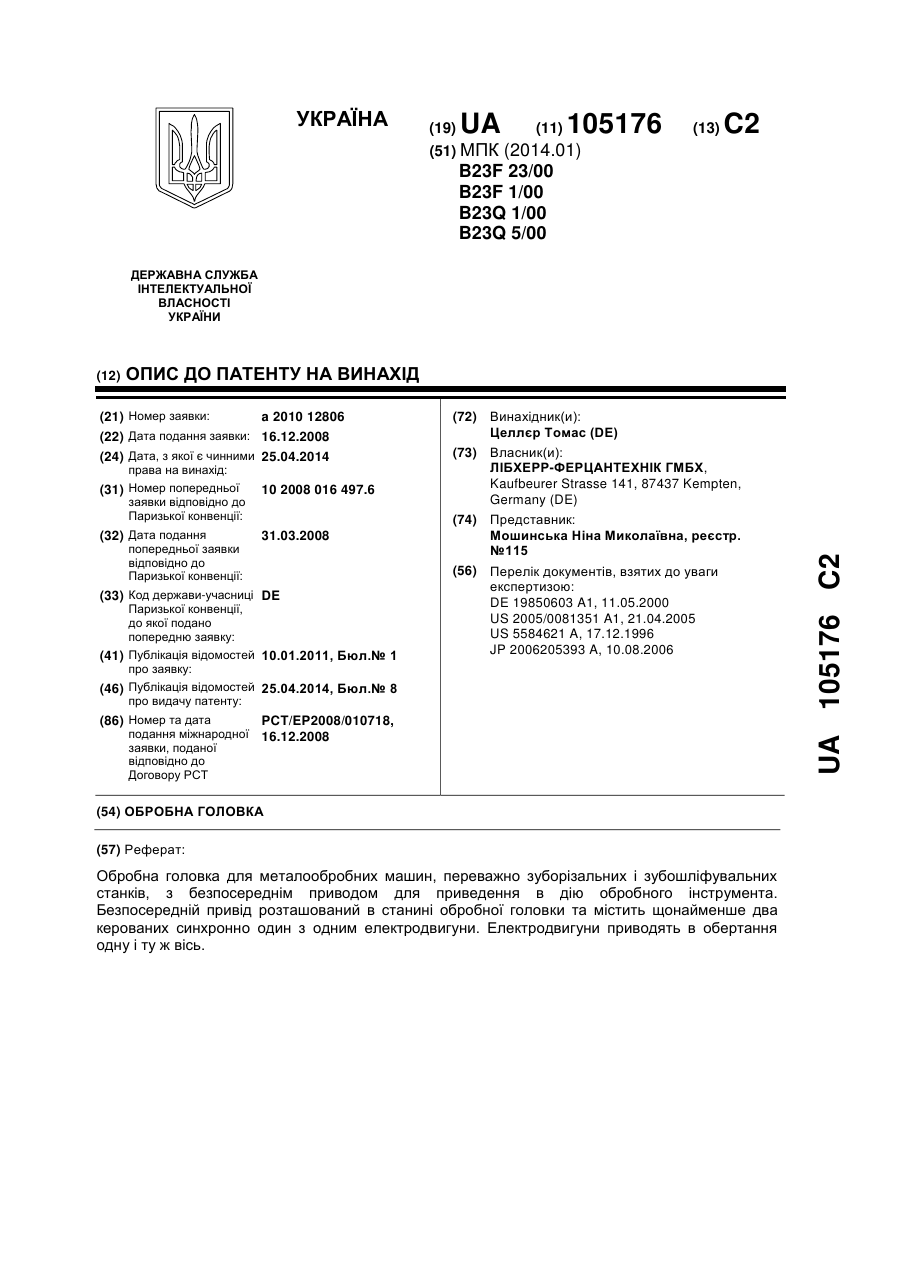

1. Обробна головка для металообробних машин, переважно зуборізальних і зубошліфувальних станків, з безпосереднім приводом для приведення в дію обробного інструмента, причому безпосередній привід розташований в станині обробної головки, яка відрізняється тим, що безпосередній привід містить щонайменше два керованих синхронно один з одним електродвигуни, які приводять в обертання одну і ту ж вісь.2. Обробна головка за п. 1, яка...

Номер патенту: 88571

Опубліковано: 25.03.2014

Автори: Авдєєнко Анатолій Петрович, Картамишев Дмитро Олександрович

МПК: B23F 19/00, C09G 1/00

Мітки: спосіб, редукторів, припрацювання, фінішного, обкатки

Формула / Реферат:

Спосіб фінішного припрацювання та обкатки редукторів, який полягає у використанні припрацьовувального робочого середовища для поверхонь сталевих сплавів в парах тертя кочення і, зокрема, в редукторах при їх обкатці, що містить мінеральне масло з хімічно-активною речовиною, який відрізняється тим, що як хімічно-активні речовини використовується гідропероксид ізопропілбензену в кількості 2…3 %

Номер патенту: 88025

Опубліковано: 25.02.2014

Автори: Величко Микола Іванович, Носко Павло Леонідович, Каплун Олександр Михайлович, Філь Павло Володимирович, Бугайова Анастасія Олександрівна

МПК: B23F 13/00

Мітки: нарізування, спосіб, глобоїдних, черв'яків

Формула / Реферат:

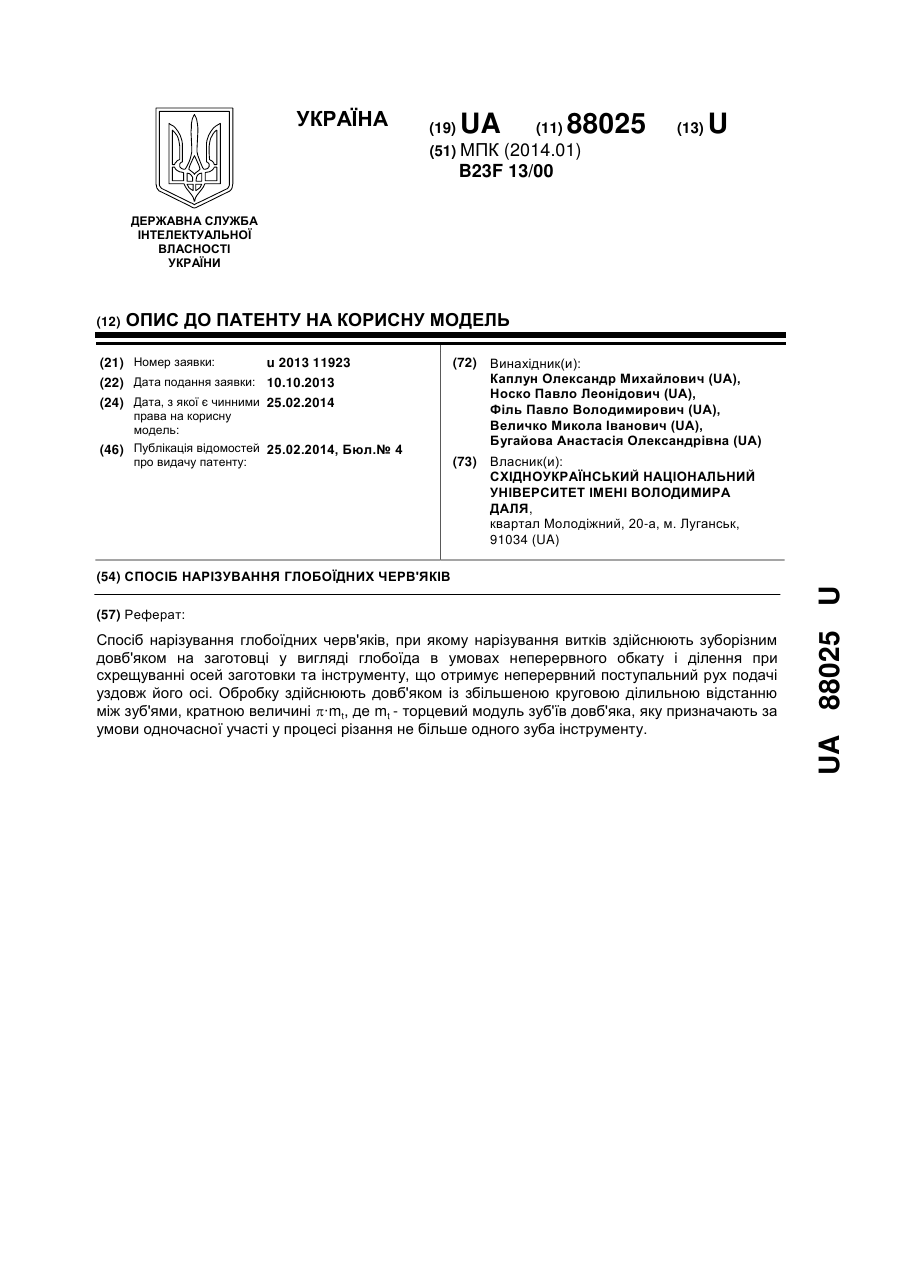

Спосіб нарізування глобоїдних черв'яків, при якому нарізування витків здійснюють зуборізним довб'яком на заготовці у вигляді глобоїда в умовах неперервного обкату і ділення при схрещуванні осей заготовки та інструменту, що отримує неперервний поступальний рух подачі уздовж його осі, який відрізняється тим, що обробку здійснюють довб'яком із збільшеною круговою ділильною відстанню між зуб'ями, кратною величині p.mt, де mt - торцевий модуль...

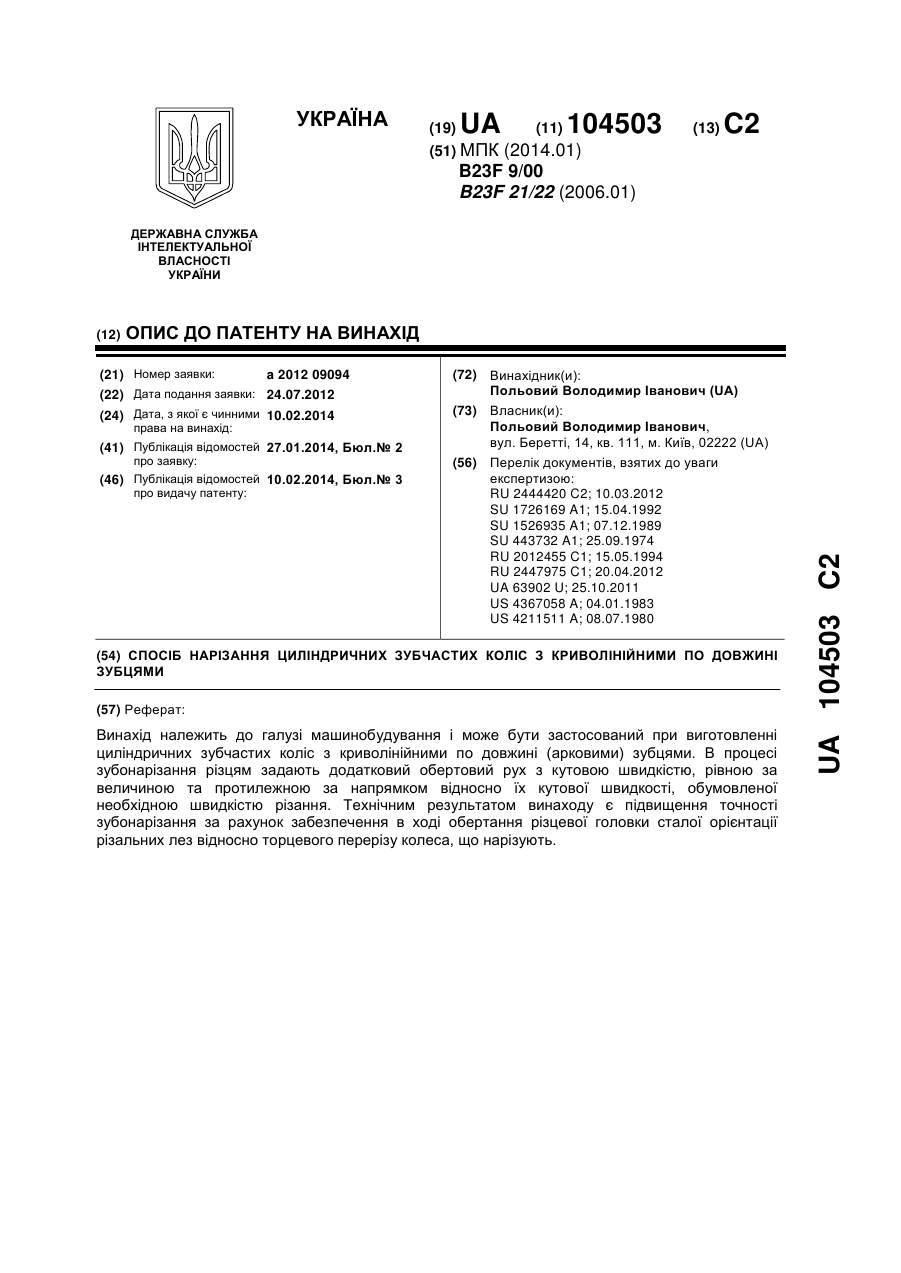

Номер патенту: 104503

Опубліковано: 10.02.2014

Автор: Польовий Володимир Іванович

МПК: B23F 9/00, B23F 21/22

Мітки: зубчастих, криволінійними, коліс, довжини, нарізання, спосіб, зубцями, циліндричних

Формула / Реферат:

Спосіб нарізання циліндричних коліс з криволінійними по довжині евольвентними зубцями торцевою різцевою головкою, оснащеною різцями, що мають прямолінійні різальні леза, в умовах обертового руху різців з кутовою швидкістю, обумовленою необхідною швидкістю різання, обкочування і надання одному із елементів корекційного руху, який відрізняється тим, що корекційний рух здійснюють шляхом надання різцям додаткового обертового руху з кутовою...

Номер патенту: 86897

Опубліковано: 10.01.2014

Автори: Коротун Микола Миколайович, Доля Олег Анатолійович

МПК: B23F 1/00

Мітки: гвинтової, спосіб, копіювання, лінії

Формула / Реферат:

Спосіб копіювання гвинтової лінії, що розміщена на евольвентному профілі крупномодульного косозубого зубчастого колеса, при якому щуп копіювального пристрою переміщують по копіру, який відрізняється тим, що як копір використовують шаблон евольвентного профілю косозубого колеса з існуючою гвинтовою лінією, виготовлений із тонколистового матеріалу вигинанням його у відповідності до існуючої гвинтової лінії ушкодженого зуба косозубого колеса,...

Номер патенту: 103983

Опубліковано: 10.12.2013

Автор: Польовий Володимир Іванович

МПК: B23F 9/00, B23F 21/22

Мітки: зубчастих, довжини, криволінійними, циліндричних, зубцями, коліс, головка, нарізання, різцева

Формула / Реферат:

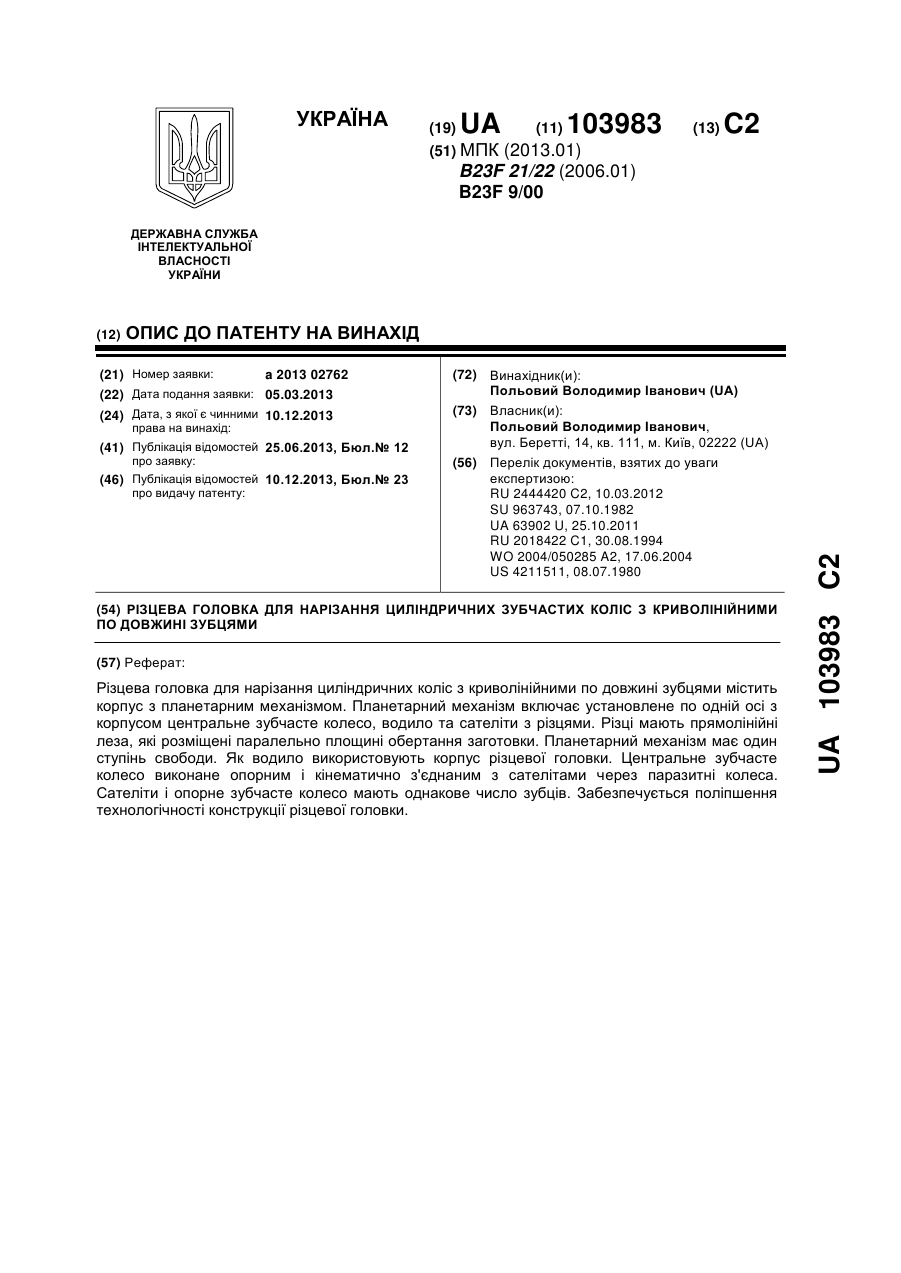

Різцева головка для нарізання циліндричних коліс з криволінійними по довжині зубцями, корпус якої містить планетарний механізм, конструктивними елементами якого є установлене по одній осі з корпусом центральне зубчасте колесо, водило та сателіти, на яких закріплено різці, що мають прямолінійні леза, в умовах забезпечення паралельності лез площині обертання заготовки колеса, що нарізують, яка відрізняється тим, що для поліпшення...

Номер патенту: 84487

Опубліковано: 25.10.2013

Автори: Ткачук Андрій Васильович, Костогриз Сергій Григорович, Підгайчук Ярослав Олександрович

МПК: B23F 15/00

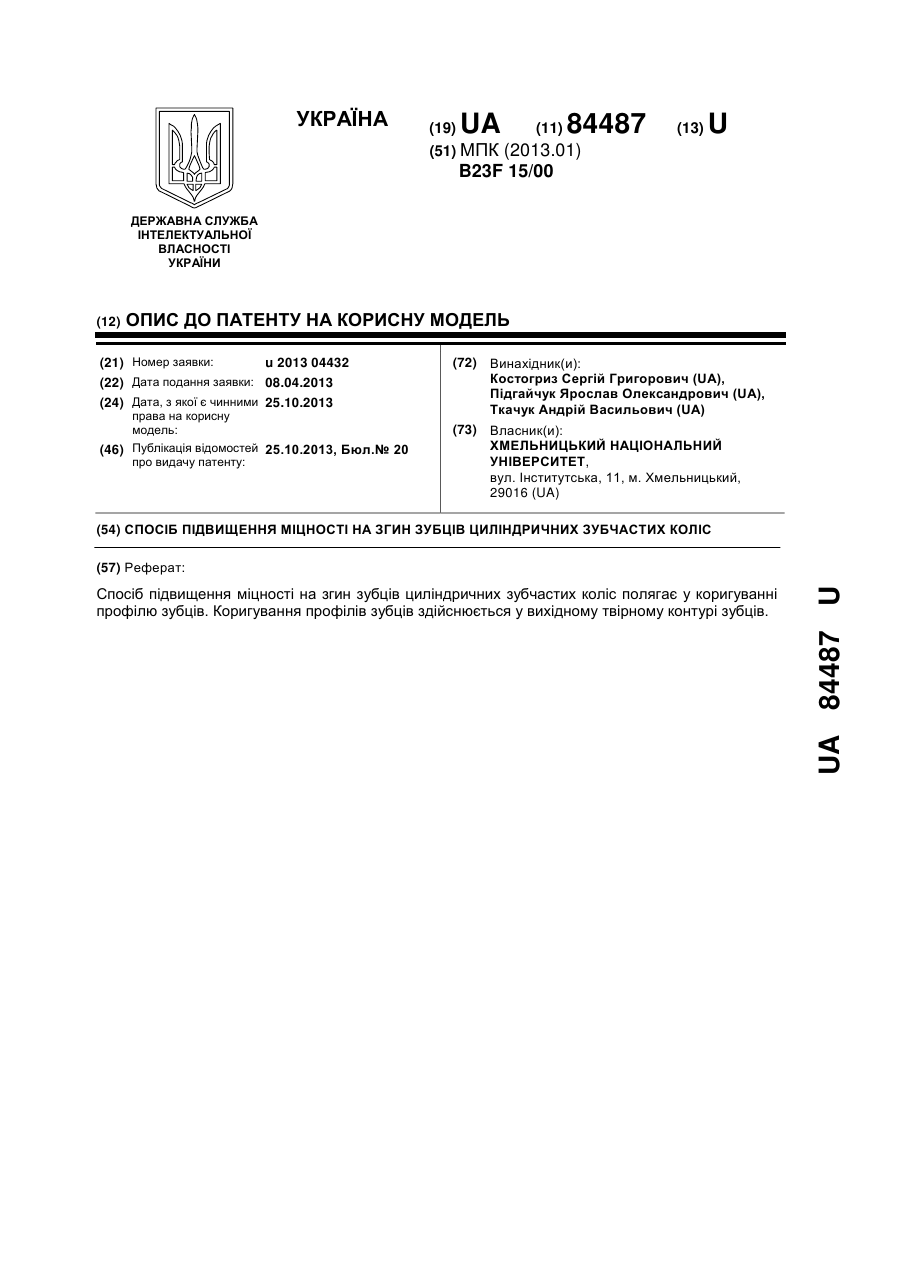

Мітки: підвищення, згин, зубчастих, зубців, циліндричних, спосіб, коліс, міцності

Формула / Реферат:

1. Спосіб підвищення міцності на згин зубців циліндричних зубчастих коліс, який полягає у коригуванні профілю зубців, який відрізняється тим, що коригування профілів зубців здійснюється у вихідному твірному контурі зубців, причому крок зубців у трансформованому твірному контурі обчислюється за формулою:, (1)де

Номер патенту: 84471

Опубліковано: 25.10.2013

Автори: Скібінський Олександр Іванович, Підгаєцький Михайло Матвійович, Апаракін Антон Русланович

МПК: B23F 19/00

Мітки: впадин, зубчастих, коліс, лезової, обробки, попереднього, поверхонь, прорізання, евольвентних, спосіб, циліндричних

Формула / Реферат:

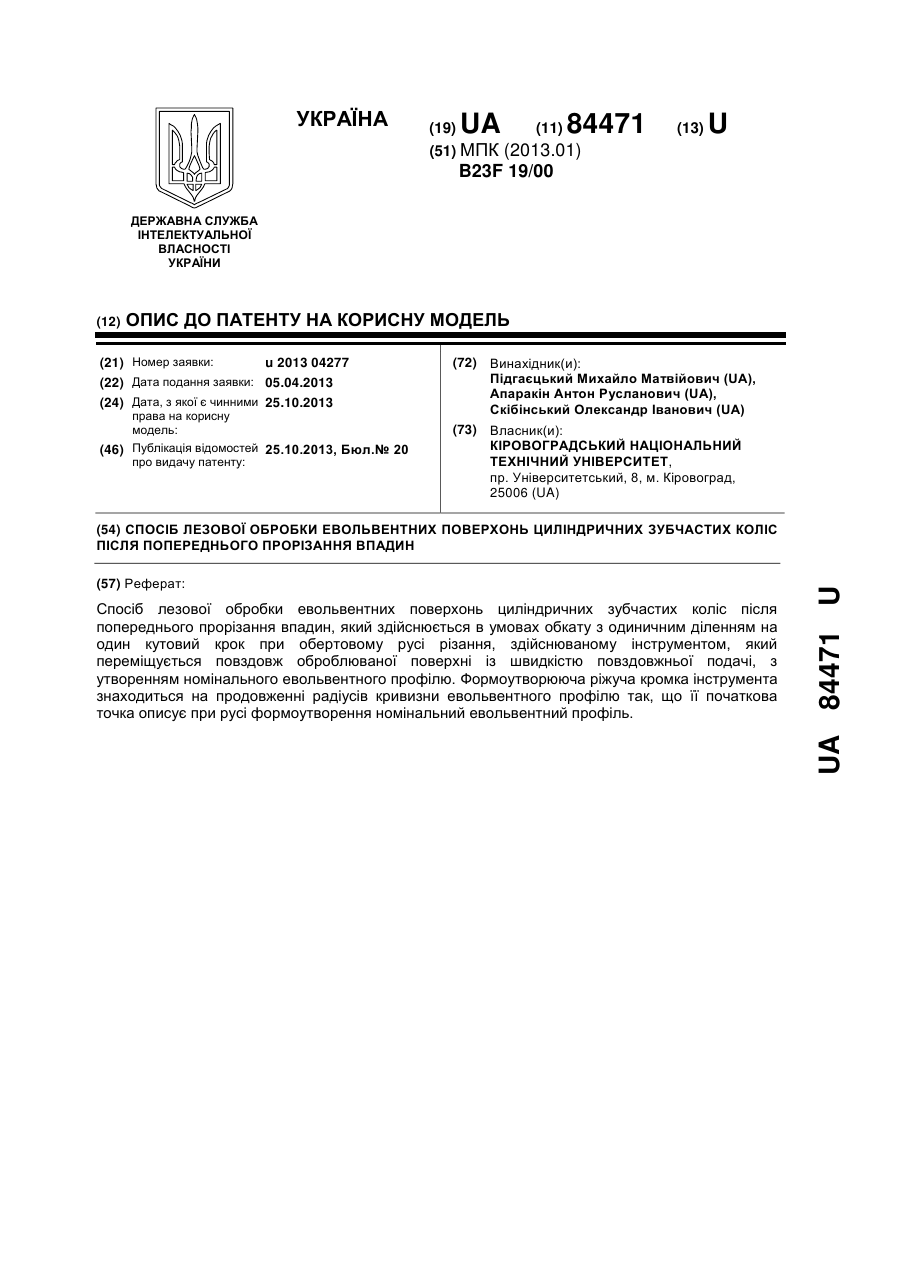

1. Спосіб лезової обробки евольвентних поверхонь циліндричних зубчастих коліс після попереднього прорізання впадин, який здійснюється в умовах обкату з одиничним діленням на один кутовий крок при обертовому русі різання, здійснюваному інструментом, який переміщується повздовж оброблюваної поверхні із швидкістю повздовжньої подачі, з утворенням номінального евольвентного профілю, який відрізняється тим, що формоутворююча ріжуча кромка...

Номер патенту: 84382

Опубліковано: 25.10.2013

Автори: Вітренко Олексій Володимирович, Кашура Михайло Олександрович, Воронов Артур Едуардович

МПК: B23F 9/00

Мітки: гіперболоїдних, спосіб, інструментів, зубчастих, коліс, нарізування

Формула / Реферат:

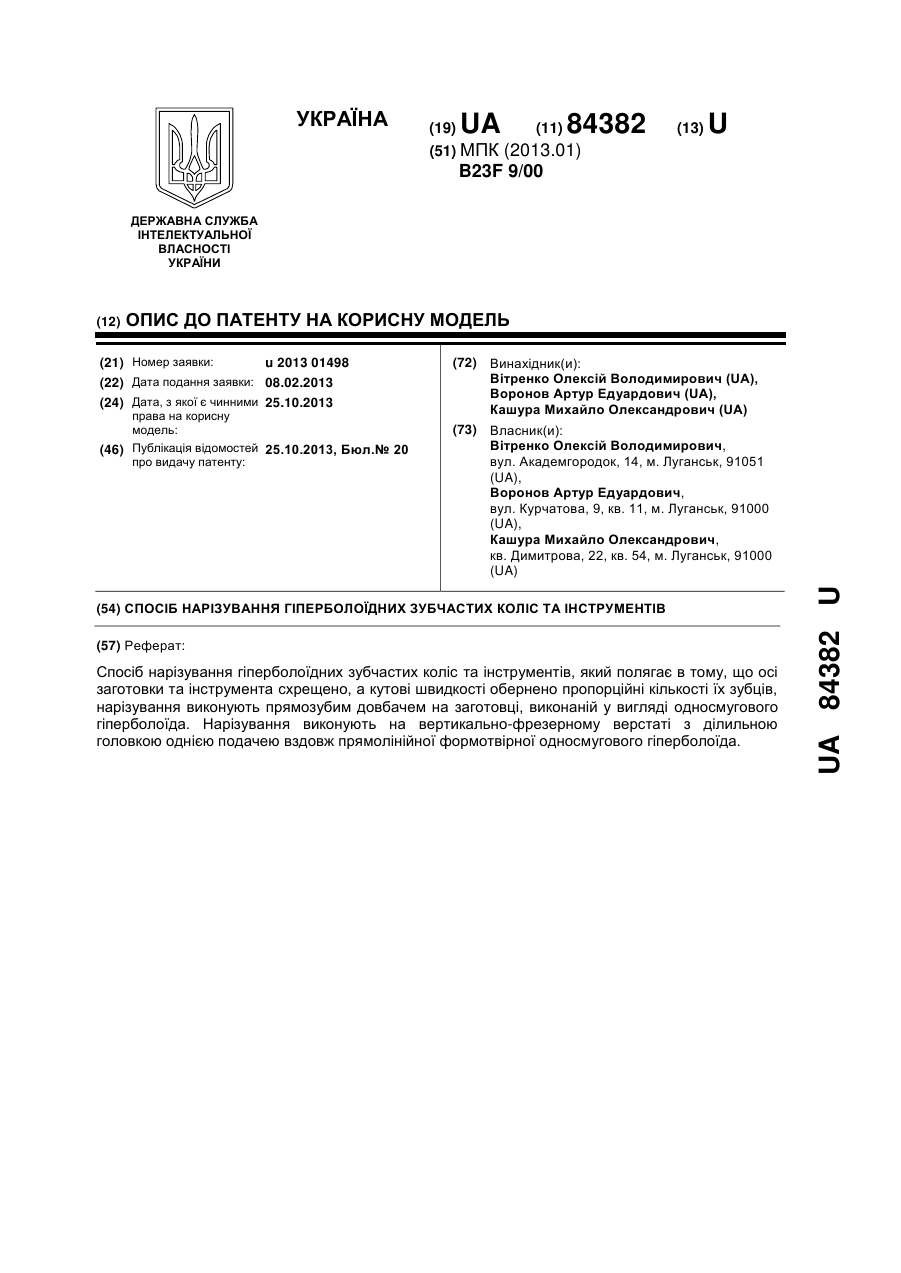

Спосіб нарізування гіперболоїдних зубчастих коліс та інструментів, який полягає в тому, що осі заготовки та інструмента схрещено, а кутові швидкості обернено пропорційні кількості їх зубців, нарізування зубців виконують прямозубим довбачем на заготовці, виконаній у вигляді односмугового гіперболоїда, який відрізняється тим, що нарізування виконують на вертикально-фрезерному верстаті з ділильною головкою однією подачею вздовж прямолінійної...

Номер патенту: 82821

Опубліковано: 12.08.2013

Автори: Лях Бенгард Григорович, Аракелян Інна Сергіївна, Тарасюк Анатолій Петрович, Самчук Володимир Володимирович, Сичов Юрій Іванович

МПК: B23F 3/00

Мітки: зубчастих, коліс, пристрій, нарізання, поверхонь, шліцьових

Формула / Реферат:

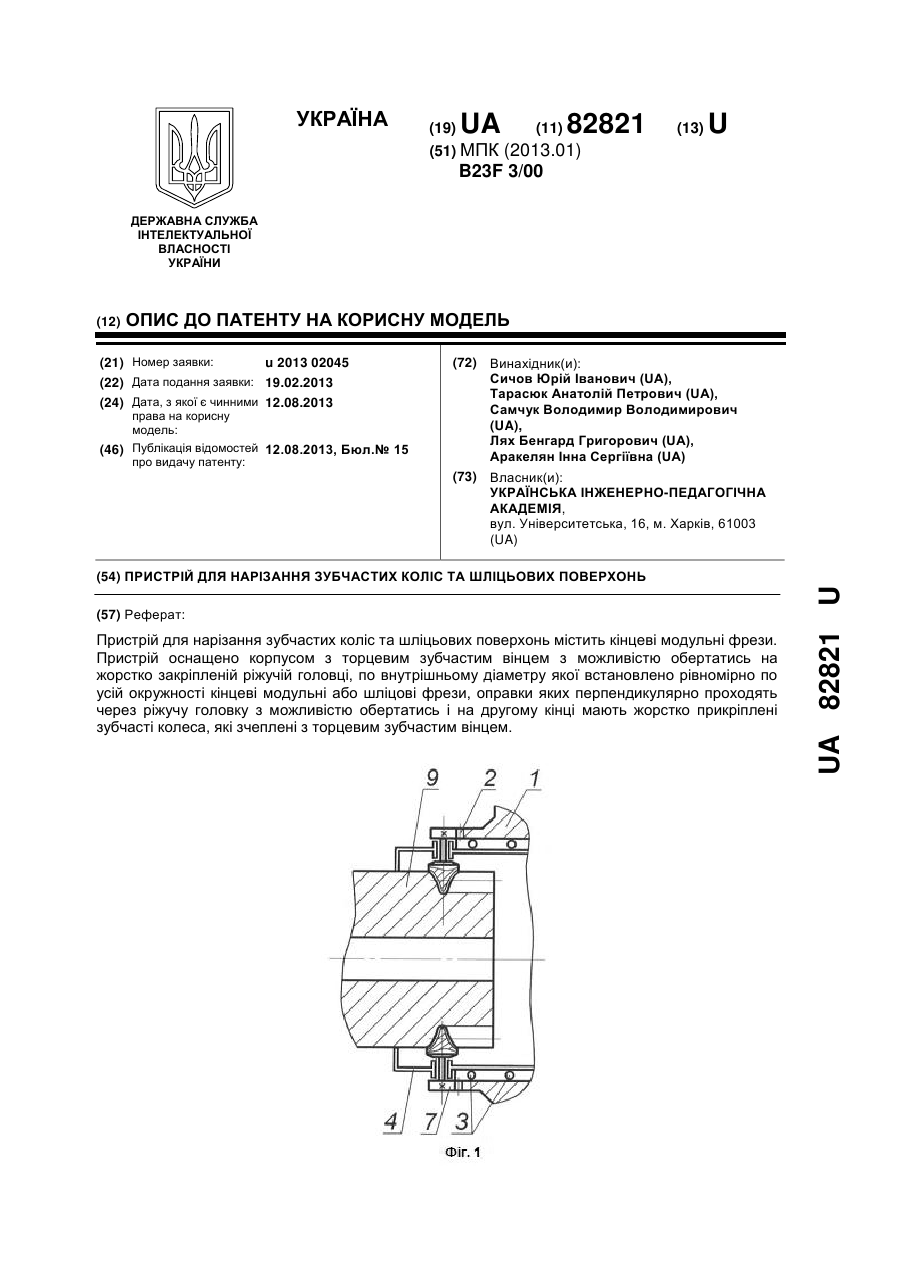

Пристрій для нарізання зубчастих коліс та шліцьових поверхонь, що містить кінцеві модульні фрези, який відрізняється тим, що його оснащено корпусом з торцевим зубчастим вінцем з можливістю обертатись на жорстко закріпленій ріжучій головці, по внутрішньому діаметру якої встановлено рівномірно по усій окружності кінцеві модульні або шліцові фрези, оправки яких перпендикулярно проходять через ріжучу головку з можливістю обертатись і на другому...

Номер патенту: 81948

Опубліковано: 10.07.2013

Автори: Таровик Артем Борисович, Михайлов Олександр Миколайович, Лахін Олексій Михайлович

МПК: B23F 19/00

Мітки: зубів, зубчастого, колеса, бічних, спосіб, обробки, кромок

Формула / Реферат:

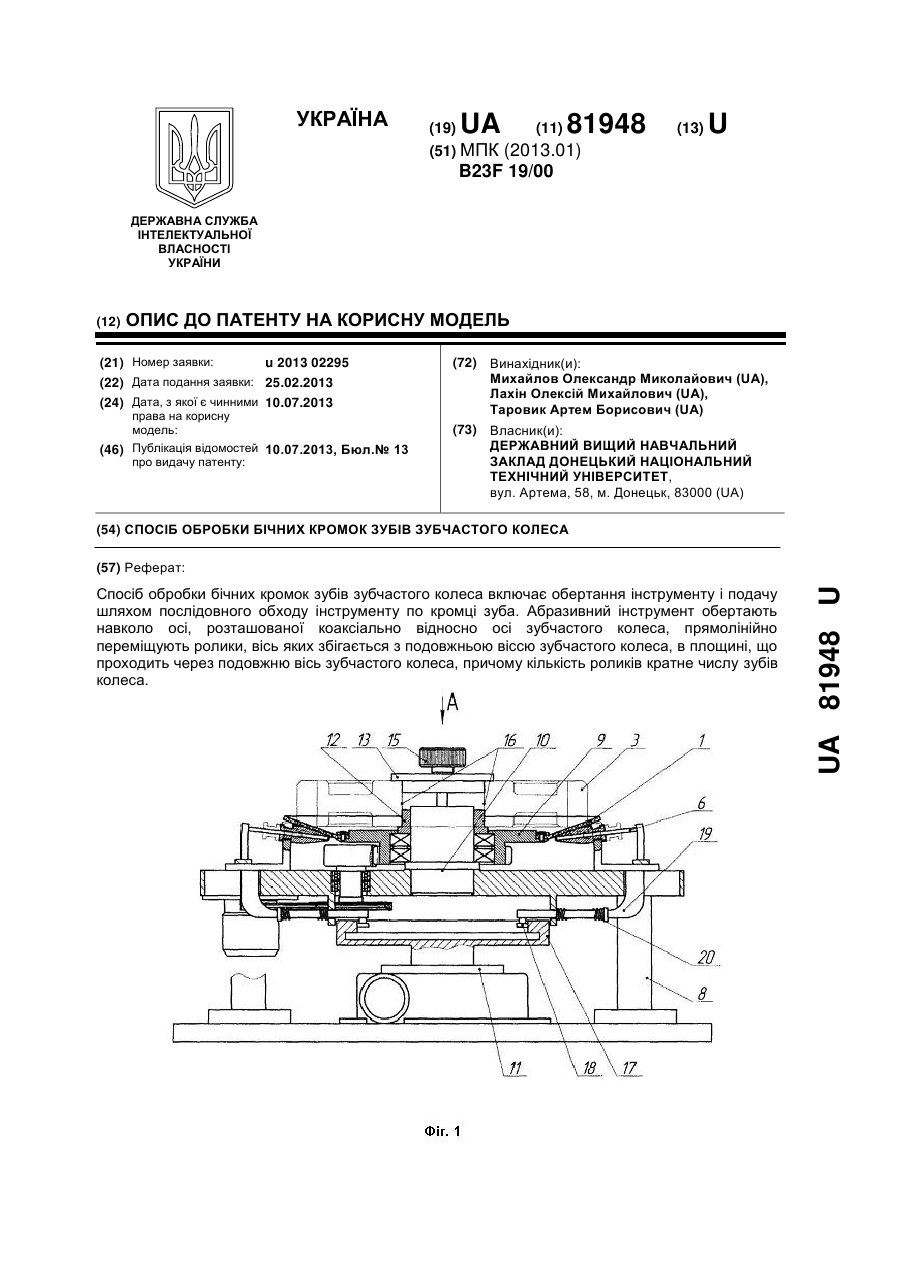

Спосіб обробки бічних кромок зубів зубчастого колеса, що включає обертання інструменту і подачу шляхом послідовного обходу інструменту по кромці зуба, який відрізняється тим, що абразивний інструмент обертають навколо осі, розташованої коаксіально відносно осі зубчастого колеса, прямолінійно переміщують ролики, вісь яких збігається з подовжньою віссю зубчастого колеса, в площині, що проходить через подовжню вісь зубчастого колеса, причому...

Номер патенту: 81586

Опубліковано: 10.07.2013

Автори: Тарасюк Анатолій Петрович, Самчук Володимир Володимирович, Сичов Юрій Іванович, Лавриненко Роман Миколайович, Аракелян Інна Сергіївна, Лях Бенгард Григорович

МПК: B23F 21/00

Мітки: зубчастих, коліс, поверхонь, пристрій, шліцьових, нарізання

Формула / Реферат:

Пристрій для нарізання зубчастих коліс та шліцьових поверхонь, що містить чорнову та чистову фрези, який відрізняється тим, що його оснащено жорстко закріпленим валом, до якого перпендикулярно прикріплена вісь, на якій з можливістю обертання закріплено зубчасте колесо, яке має протилежні одна до одної два зовнішні конічні зубчасті вінці, причому один вінець зчеплений з втулками, встановленими по різні боки відносно осі з можливістю обертання...

Номер патенту: 81571

Опубліковано: 10.07.2013

Автори: Сичов Юрій Іванович, Тарасюк Анатолій Петрович, Лях Бенгард Григорович, Самчук Володимир Володимирович

МПК: B23F 5/00

Мітки: пристрій, коліс, шліцьових, нарізання, поверхонь, зубчастих

Формула / Реферат:

Пристрій для нарізання зубчастих коліс та шліцьових поверхонь, що містить черв'ячні модульні фрези, який відрізняється тим, що його оснащено нерухомим корпусом з торцевим зубчастим вінцем, у який встановлена з можливістю обертання ріжуча головка, по внутрішньому діаметру якої встановлені рівномірно по усій окружності чотири черв'ячні модульні або шліцьові фрези, оправки яких мають з одного боку жорстко прикріплені конічні зубчасті колеса,...

Номер патенту: 79091

Опубліковано: 10.04.2013

Автори: Кльованик Олена Анатоліївна, Бобух Олексій Іванович, Кльованик Дар'я Станіславівна, Бобух Іван Олексійович, Бекленіщев Олег Петрович

МПК: B23F 21/00

Мітки: передач, зубчастих, зачепленням, виготовлення, спосіб, неевольвентним

Формула / Реферат:

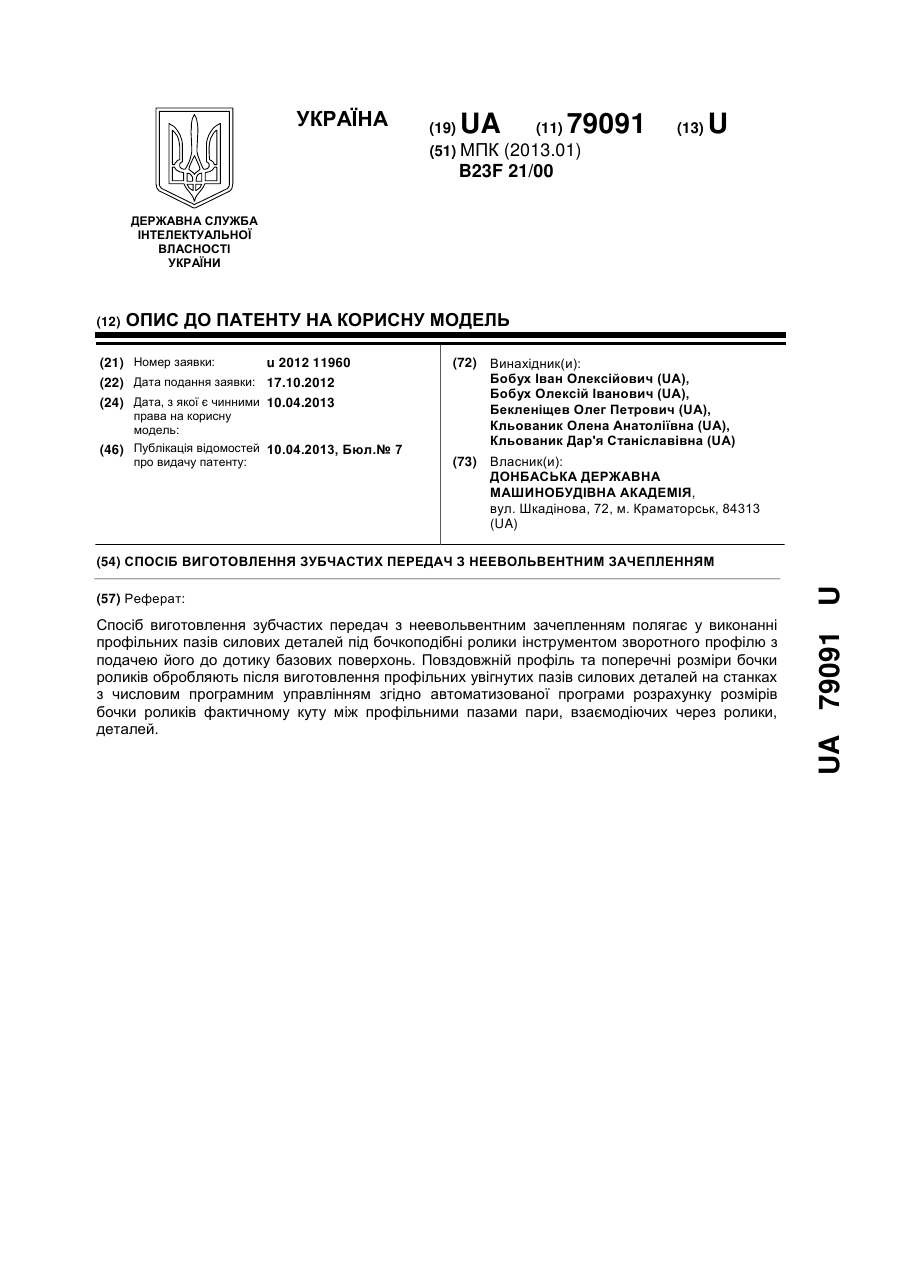

Спосіб виготовлення зубчастих передач з неевольвентним зачепленням, який полягає у виконанні профільних пазів силових деталей під бочкоподібні ролики інструментом зворотного профілю з подачею його до дотику базових поверхонь, який відрізняються тим, що повздовжній профіль та поперечні розміри бочки роликів обробляють після виготовлення профільних увігнутих пазів силових деталей на станках з числовим програмним управлінням згідно...

Номер патенту: 77204

Опубліковано: 11.02.2013

Автори: Кашура Михайло Олександрович, Воронов Артур Едуардович, Вітренко Олексій Володимирович

МПК: B23F 9/00

Мітки: гіперболоїдних, нарізування, коліс, зубчастих, інструментів, спосіб

Формула / Реферат:

Спосіб нарізування гіперболоїдних зубчастих коліс для гіперболоїдної передачі, який полягає у тому, що осі заготовки та інструмента схрещено, а кутові швидкості обернено пропорційні кількості їх зубців, нарізування виконують пальцевою фрезою на заготовці, виконаній у вигляді односмугового гіперболоїда, який відрізняється тим, що нарізування виконують на вертикально фрезерному верстаті з ділильною головкою подачею вздовж прямолінійної...

Номер патенту: 71293

Опубліковано: 10.07.2012

Автори: Адаменко Юрій Іванович, Власюк Андрій Вікторович, Родін Родіон Петрович

МПК: B23F 21/10

Мітки: довбач, зуборізальний

Формула / Реферат:

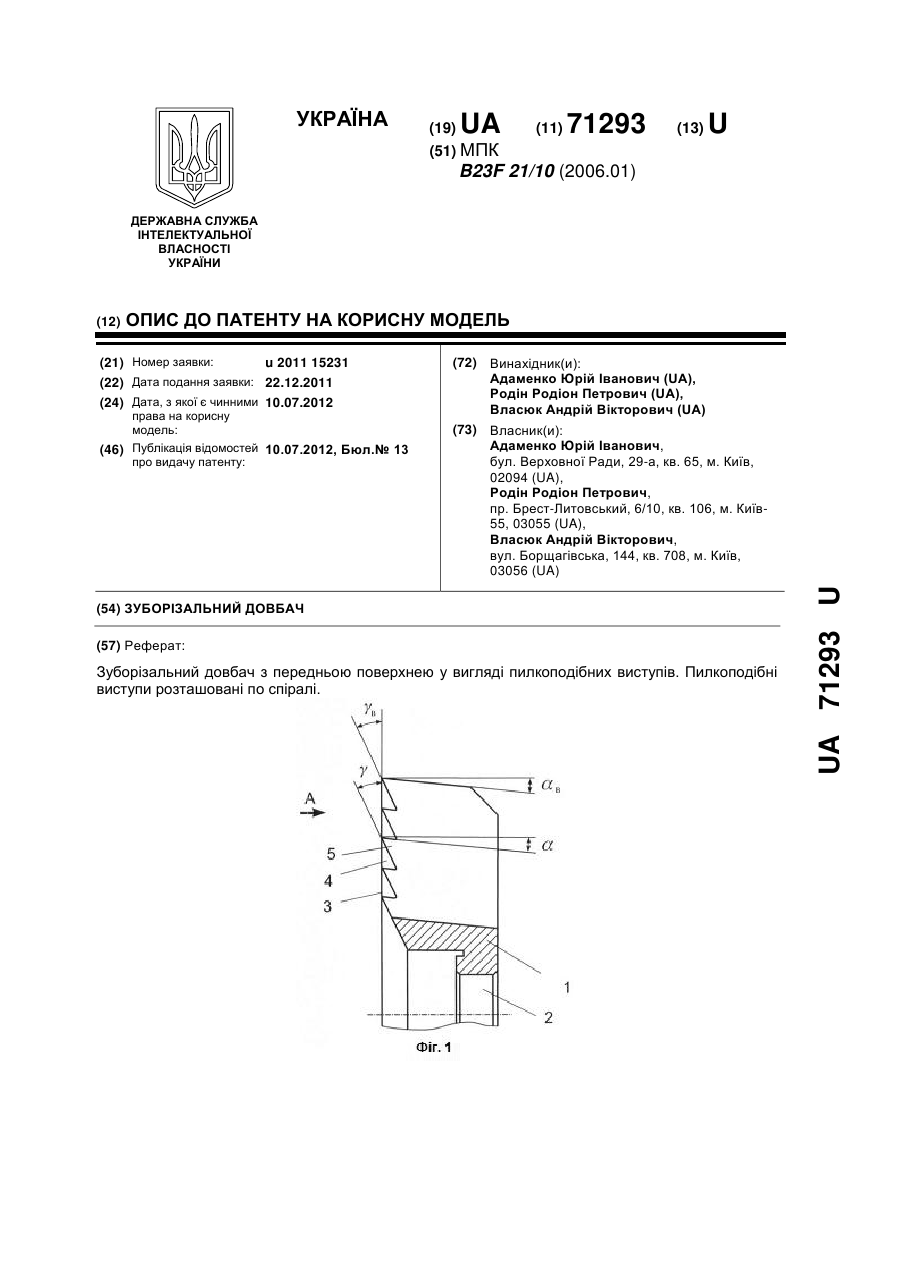

Зуборізальний довбач з передньою поверхнею у вигляді пилкоподібних виступів, який відрізняється тим, що пилкоподібні виступи розташовані по спіралі, і форма спіральних виступів забезпечує отримання доцільних передніх кутів.

Номер патенту: 71248

Опубліковано: 10.07.2012

Автори: Черевко Дмитро Петрович, Гребченко Аліна Олександрівна, Коротун Микола Миколайович

МПК: B23F 11/00

Мітки: коліс, верстаті, нарізання, черв'ячних, спосіб, зубофрезерному

Формула / Реферат:

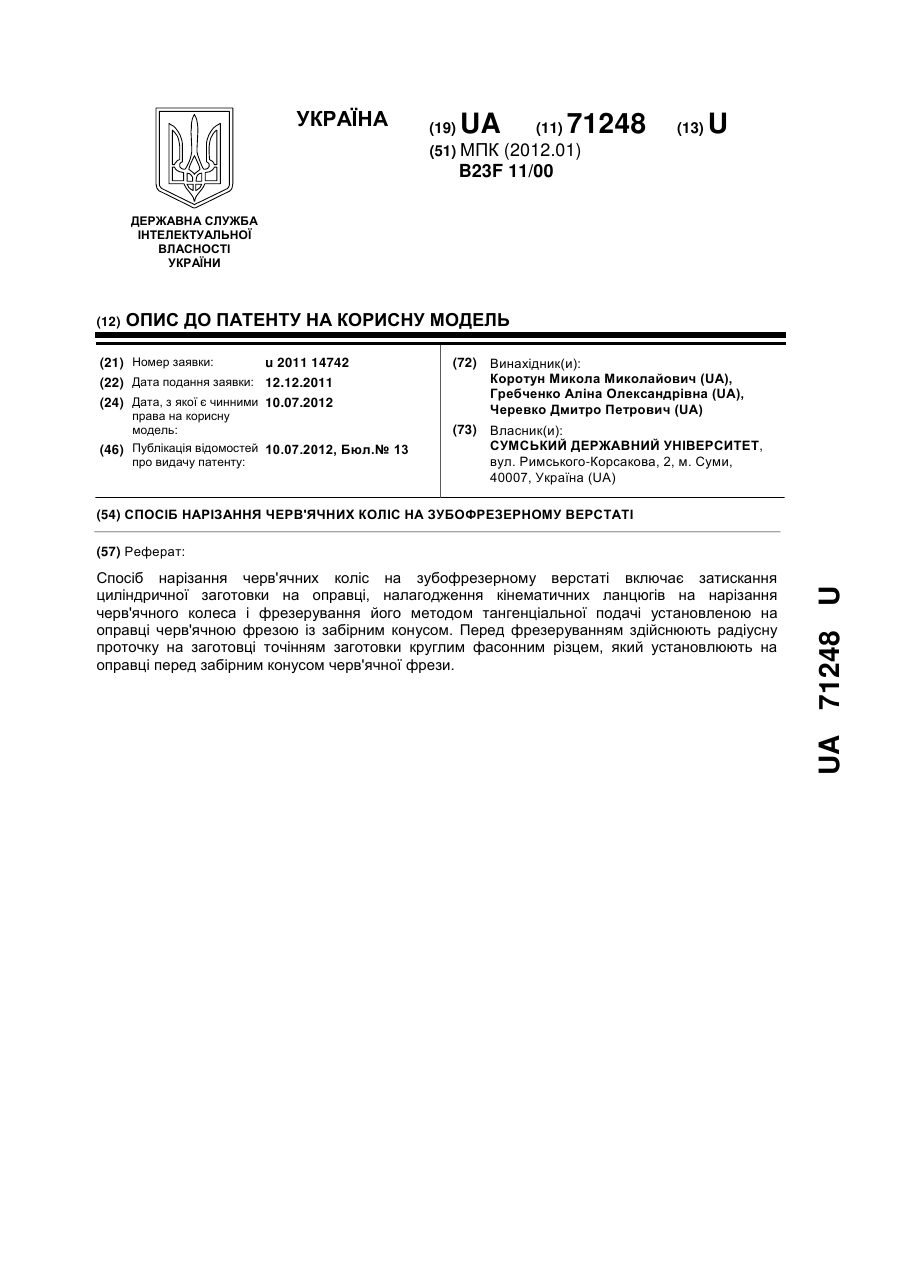

Спосіб нарізання черв'ячних коліс на зубофрезерному верстаті, що включає затискання циліндричної заготовки на оправці, налагодження кінематичних ланцюгів на нарізання черв'ячного колеса і фрезерування його методом тангенціальної подачі установленою на оправці черв'ячною фрезою із забірним конусом, який відрізняється тим, що безпосередньо перед фрезеруванням здійснюють виконання радіусної проточки на заготовці точінням заготовки круглим...

Номер патенту: 68707

Опубліковано: 10.04.2012

Автор: Івасечко Роман Романович

МПК: B23F 23/00

Мітки: роликового, пристрій, параметрів, колеса, контролю, черв`ячного

Формула / Реферат:

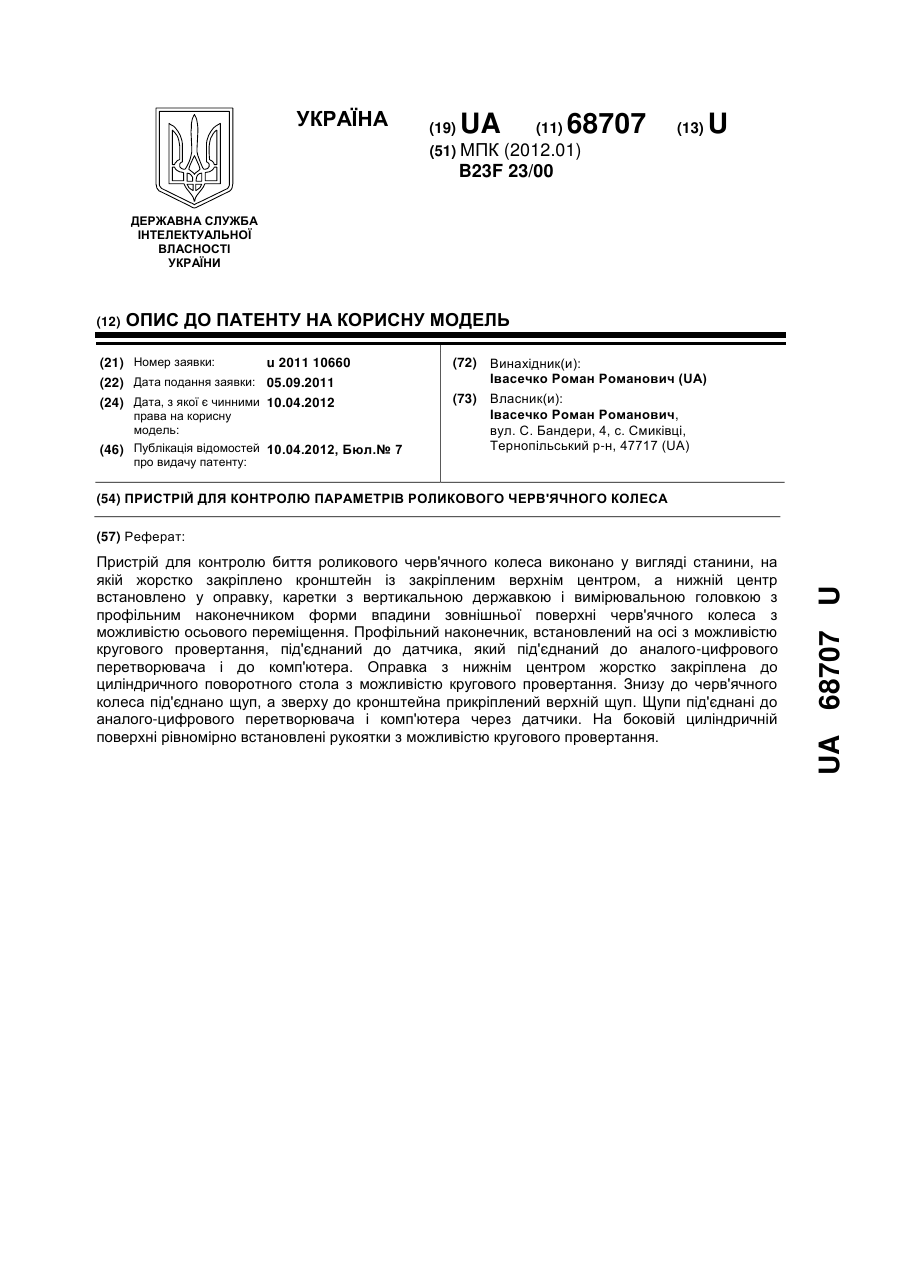

Пристрій для контролю биття роликового черв'ячного колеса, який виконано у вигляді станини, на якій жорстко закріплено кронштейн, у верхній частині якого жорстко закріплено верхній центр, а нижній центр встановлено у оправку, каретки з вертикальною державкою і вимірювальною головкою з профільним наконечником форми впадини зовнішньої поверхні черв'ячного колеса з можливістю осьового переміщення, яка жорстко закріплена в гільзі з підтискною...

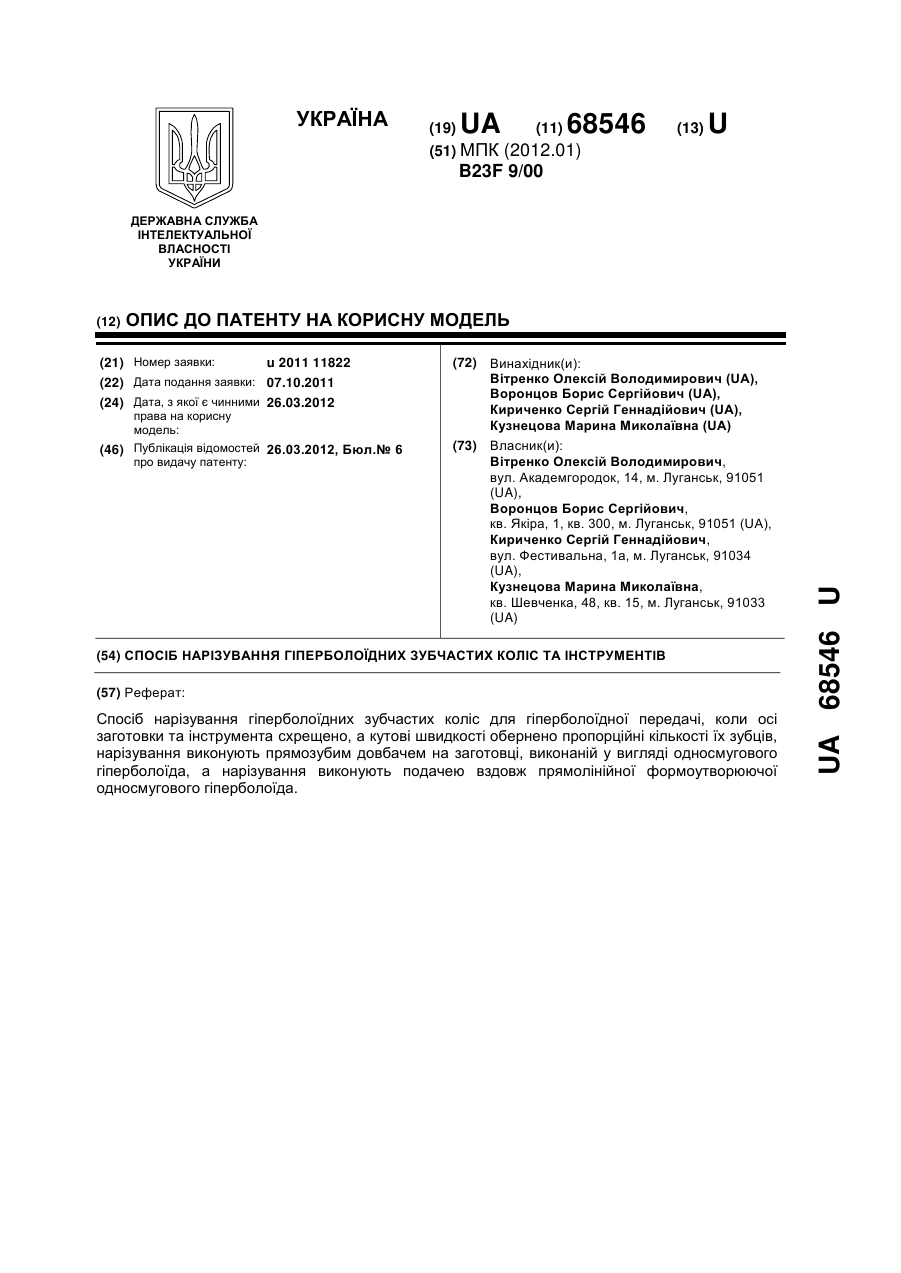

Номер патенту: 68546

Опубліковано: 26.03.2012

Автори: Кириченко Сергій Геннадійович, Кузнецова Марина Миколаївна, Вітренко Олексій Володимирович, Воронцов Борис Сергійович

МПК: B23F 9/00

Мітки: спосіб, зубчастих, нарізування, коліс, гіперболоїдних, інструментів

Формула / Реферат:

Спосіб нарізування гіперболоїдних зубчастих коліс для гіперболоїдної передачі, коли осі заготовки та інструмента схрещено, а кутові швидкості обернено пропорційні кількості їх зубців, нарізування виконують прямозубим довбачем на заготовці, виконаній у вигляді односмугового гіперболоїда, який відрізняється тим, що нарізування виконують подачею вздовж прямолінійної формоутворюючої односмугового гіперболоїда.

Номер патенту: 65027

Опубліковано: 25.11.2011

Автори: Філь Павло Володимирович, Каплун Олександр Михайлович, Носко Павло Леонідович, Шишов Валентин Павлович, Мальков Валерій Миколайович

МПК: B23F 13/00

Мітки: нарізування, спосіб, глобоїдних, черв'яків

Формула / Реферат:

Спосіб нарізування глобоїдних черв'яків, при якому обробку здійснюють зуборізним довбачем на заготовці у вигляді глобоїду при їх узгоджених обертальних рухах та наданні довбачу поступального руху подачі уздовж його осі, який відрізняється тим, що обробку здійснюють при відхиленні осі довбача від ортогонального положення у площині, що проходить паралельно осі заготовки, послідовно вліво і вправо на кути g1 та g2, величини яких призначають з...

Номер патенту: 64999

Опубліковано: 25.11.2011

Автори: Філь Павло Володимирович, Величко Микола Іванович, Каплун Олександр Михайлович, Носко Павло Леонідович, Шишов Валентин Павлович

МПК: B23F 9/00

Мітки: спосіб, коліс, нарізування, зубчастих

Формула / Реферат:

Спосіб нарізування зубчастих коліс, при якому нарізування зуб'їв здійснюють зуборізним довб'яком на заготовці у вигляді гіперболоїда в умовах неперервного обкату і ділення при схрещуванні осей заготовки та інструменту, що отримує неперервний поступальний рух подачі уздовж його осі, який відрізняється тим, що обробку здійснюють довб'яком із збільшеною круговою ділильною відстанню між зуб'ями, кратною величині
