Спосіб керування технологічними параметрами турбомеханізмів

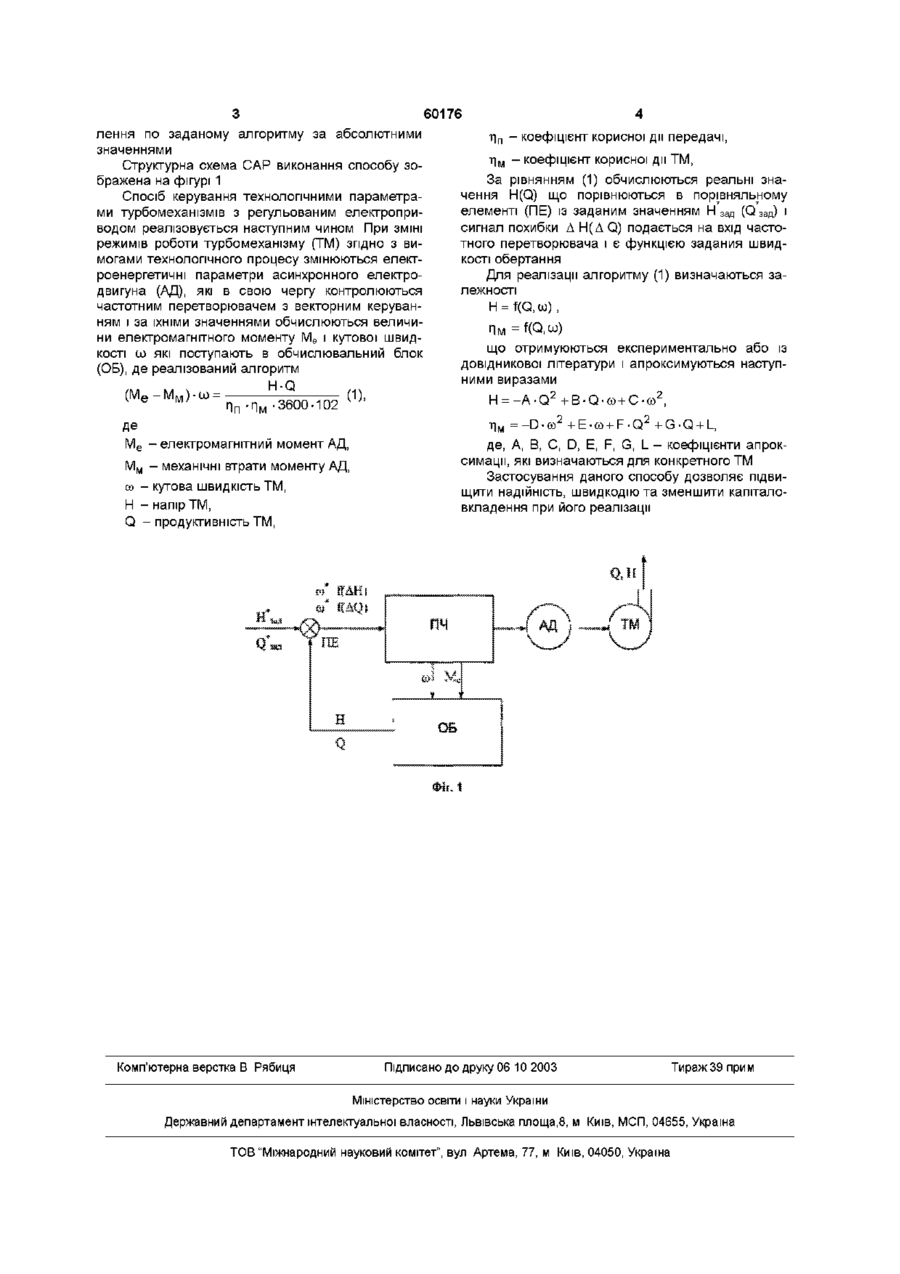

Спосіб керування технологічними параметрами турбомеханізмів, що включає використання електроенергетичних параметрів (напруги, струму, частоти) і на основі їх обрахунку вироблення керуючих дій, який відрізняється тим, що для отримання реальних технологічних характеристик турбомеханізму використовують електромеханічні параметри електроприводу (електромагнітний момент та швидкість електродвигуна), які формує перетворювач частоти з векторним керуванням, а для реалізації алгоритму керування обчислення здійснюють за абсолютними значеннями Винахід відноситься до об'єктів автоматичного керування технологічними параметрами турбомеханізмів засобами частотнорегульованого електроприводу з векторним керуванням Відомий спосіб керування технологічними параметрами насосів (Леонов Б С Энергосбережение и регулируемый привод в насосных установках - М Ягорба - 1998 - С104) в якому КІЛЬКІСНО- напірні характеристики турбомеханізму регулюють системою автоматичного управління (САУ), використовуючи сигнали з датчиків контрольованих величин (тиску, продуктивності) (Аналог) Із заявленим винаходом аналог співпадає тим, що технологічні параметри регулюються зміною частоти обертання турбомеханізму згідно технологічних вимог, шляхом порівняння заданої величини з реальною отриманою із давачів Недоліком даного способу є те, що при керуванні технологічними параметрами використовуються первинні перетворювачі (датчики) контрольованих величин, що безпосередньо розміщені в зоні контролю і приводить до зниження надійності системи та складності в її обслуговуванні Також відомий спосіб керування технологічними параметрами турбомеханізмів (М В Рогоза Создание систем автоматического регулирования параметрами приводов турбомеханизмов шахт при питаний от автономного источника// Технічна електродинаміка - 2001 - №5 - С 42-44), в якому частота обертання електродвигуна регулюється перетворювачем частоти, по алгоритму в обчислювальному блоці для якого електроенергетичні сигнали надходять з датчиків струму, напруги та частоти, що встановлені в колі живлення електродвигуна Алгоритм обчислення здійснюється за модульно-векторними величинами електроенергетичних сигналів в результаті чого отримуються ДІЙСНІ кількісно-напірні характеристики турбомеханізму (Прототип) Із заявленим винаходом прототип співпадає наступними ознаками для отримання фактичної продуктивності чи напору турбомеханізму здійснюється обчислення даних непрямих вимірювань (напуга, струм, частота) Недоліком даного способу є те, що інформація для реалізації алгоритму надходить із ЗОВНІШНІХ датчиків, що ускладнює алгоритм роботи системи в цілому, знижує швидкодію В основу винаходу покладена задача вдосконалення ефективності способу, спрощенню конструкції, підвищення надійності та швидкодії системи Поставлена задача досягається за рахунок того, що в способі керування технологічними параметрами турбомеханізмів для реалізації алгоритму сигнали надходять безпосередньо з перетворювача частоти з векторним керуванням, принцип роботи якого передбачає отримання електромеханічних параметрів електроприводу (електромагнітний момент та швидкість електродвигуна), з допомогою яких здійснюється обчис (21)2003021526 (О о (О З 60176 лення по заданому алгоритму за абсолютними т|п - коефіцієнт корисної дії передачі, значеннями ті м - коефіцієнт корисної дії ТМ, Структурна схема CAP виконання способу зоЗа рівнянням (1) обчислюються реальні знабражена на фігурі 1 чення H(Q) що порівнюються в порівняльному Спосіб керування технологічними параметраелементі (ПЕ) із заданим значенням Н зад (Q зад) і ми турбомеханізмів з регульованим електроприводом реалізовується наступним чином При ЗМІНІ сигнал похибки Д Н(Д Q) подається на вхід часторежимів роботи турбомеханізму (ТМ) згідно з витного перетворювача і є функцією задания швидмогами технологічного процесу змінюються електкості обертання роенергетичні параметри асинхронного електроДля реалізації алгоритму (1) визначаються задвигуна (АД), які в свою чергу контролюються лежності частотним перетворювачем з векторним керуванН = f(Q, to) , ням і за їхніми значеннями обчислюються величиПм =f(Q,to) ни електромагнітного моменту М е і кутової швидщо отримуюються експериментально або із кості ш які поступають в обчислювальний блок довідникової літератури і апроксимуються наступ(ОБ), де реалізований алгоритм ними виразами (Ме-Мм)-ш = — (1), H = - A - Q 2 +B-Q-co+C-co 2 , Пп-Пм -3600-102 Лм =-D-co 2 +E-co + F-Q 2 +G-Q + L, М е -електромагнітний момент АД, де, А, В, С, D, Е, F, G, L - коефіцієнти апроксимації, які визначаються для конкретного ТМ М м - механічні втрати моменту АД, Застосування даного способу дозволяє підвис - кутова швидкість ТМ, о щити надійність, швидкодію та зменшити капіталоН - напір ТМ, вкладення при його реалізації Q - продуктивність ТМ, Комп'ютерна верстка В Рябиця Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа,8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
