Формула / Реферат

1. Способ управления электрофизическими параметрами полупроводниковых соединений типа АІ ВVI, включающий ультразвуковое воздействие интенсивностью 102 - 2-103 Вт/ч2 на образец соединения и последующее химическое удаление приповерхностного нарушенного слоя на глубину 5-10 мкм, отличающийся тем, что, с целью повышения эффективности управления концентраций, подвижностью и временем жизни носителей заряда в соединениях Cdxtg1-k Te состава 0,17<x<0,4, перед ультразвуковым воздействием определяют дислокационным травлением концентрацию малоугловых границ, а ультразвуковое воздействие проводят на частоте f=>v3B·NMr/2, где f - частота ультразвука; v3в - скорость распространения звука в материале, см/с; NMr - концентрация малоуглеродных границ, см-1 , в течение 15-20 мин.

2. Способ по п.1, отличающийся тем, что, с целью повышения качества контроля процесса, одновременно с ультразвуковым воздействием контролируют электропроводимость образца и прекращают воздействие при, стабилизации во времени электропроводности.

Текст

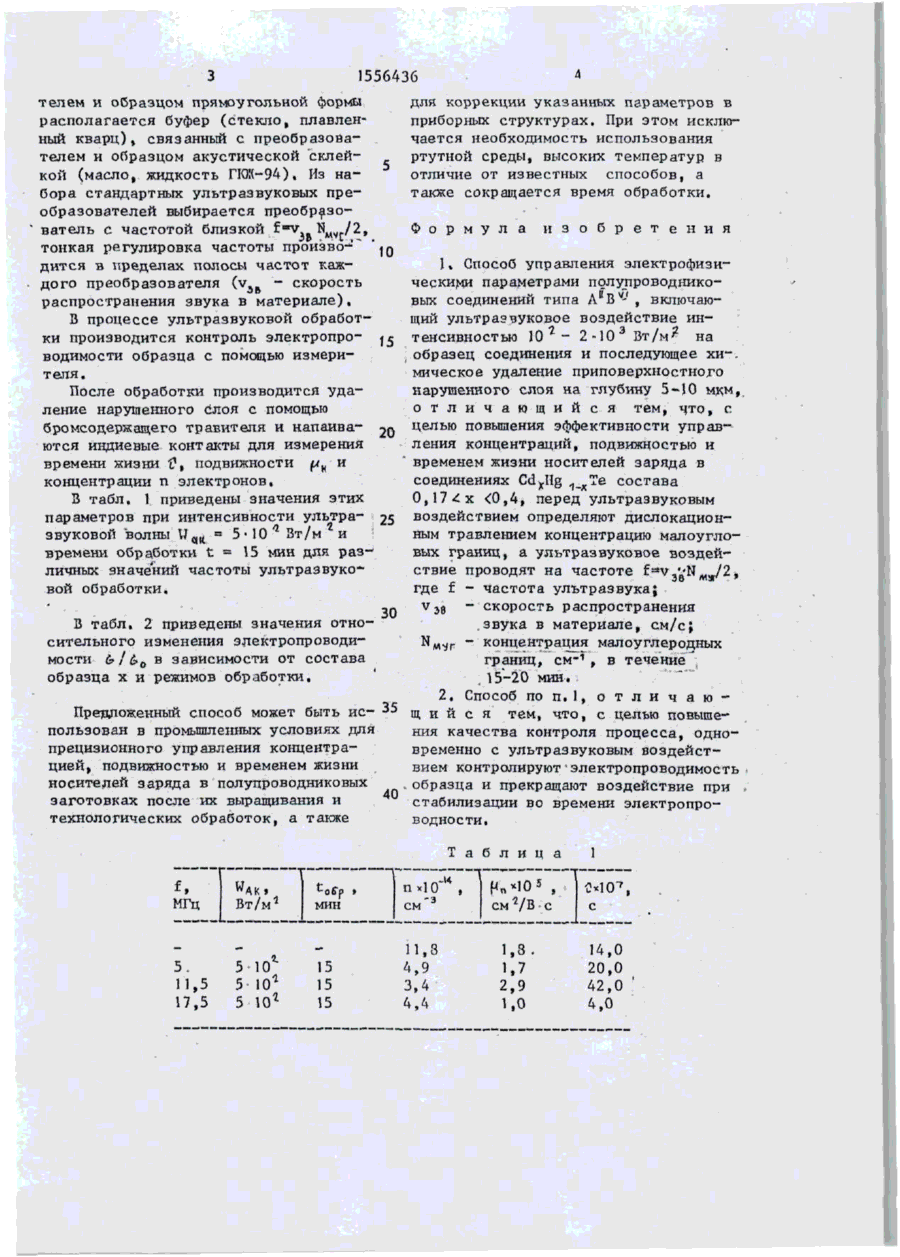

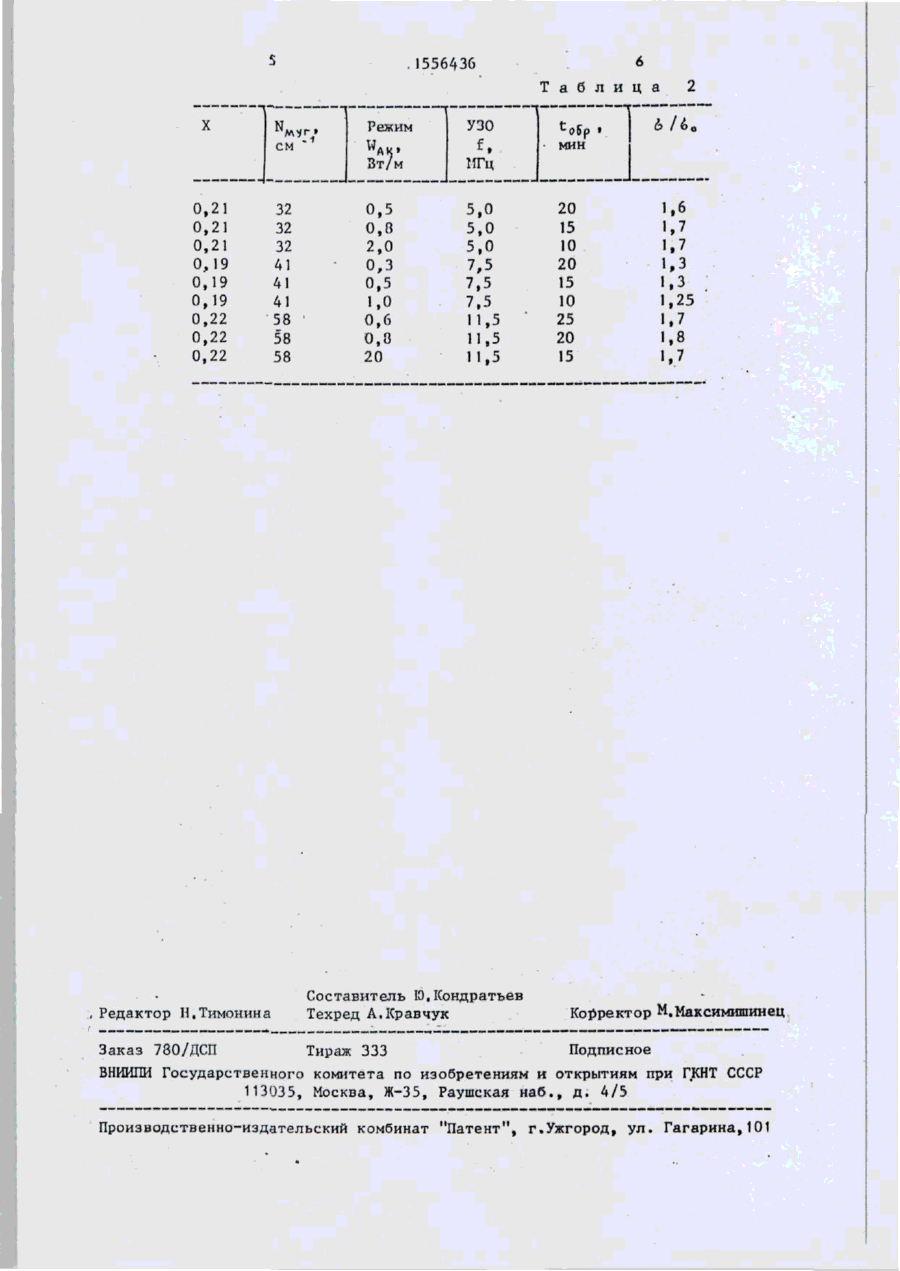

Изобретение относится к микроэлектронике и оптоэлек*гронике и может быть использовано при изготовлений датчиков ИК-излучения. Цель изобретения - повышение эффективности управления электрофизическими параг метрами в соединениях Cd),IIg1_vTe состава 0,17 ^х ^0,40, На исходном образце проводят диелокациониое травление и определяют концентрацию малоугловых границ WMur. На торцы образца напаивают индиевые контакты и подвергают образец ультразвуковой обработке (УЗО) интенсивностью 10^-2 • 10эВт/м? Для этого с помощью высокочастотного генератора типа ГЗ-41 и преобразователя производится генерация продольных ультразвуковых волн в образец. Из набора стандартных ультразвуковых преобразователей выбирают преобразователь с частотой близкой к f = N /2 (v ъв - скорость звука в • Vъь' MVr материале). Тонкая регулировка частоты до указанной величины производится в пределах полосы частот преобразователя. Время УЗО составляет 15-20 мин. В процессе УЗО проводят контроль электропроводимости образца. После стабилизации электропроводимости во времени УЗО прекращают. После УЗО ^ удаляют нарушенный слой в бромсодержащем травителё. 1 з . п . ф-лы, 2 табл. (Л ел ел О) СО Изобретение относите? к микро«электронике и оптоэлектронике и может быть использ.овано при изготовлении датчиков ИК-излучения, Цель изобретения - повышение эффективности управления концентраций, подвижностью и временем жизни носителей заряда в соединениях Cd^Hg^Te состава 0,17 і х
