Матеріал з підвищеною термоелектричною потужністю на основі твердого розчину системи tlbise2–tl4snse4

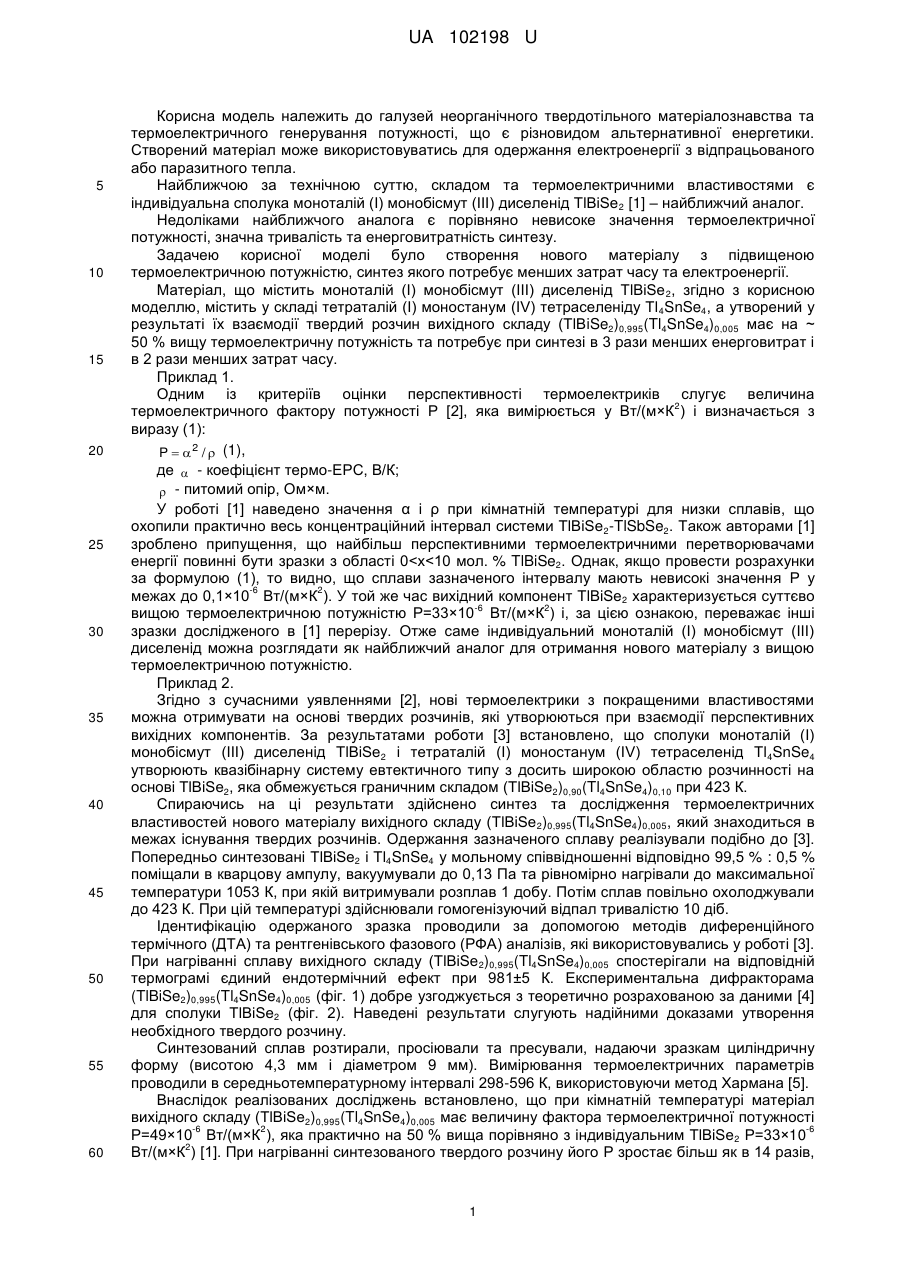

Реферат: Матеріал містить моноталій (І) монобісмут (III) диселенід TlBiSe2 та додатково - тетраталій (І) моностанум (IV) тетраселеніду Tl4SnSe4. Утворюється у результаті їх взаємодії твердий розчин вихідного складу (TlBiSe2)0,995(Tl4SnSe4)0,005. UA 102198 U (12) UA 102198 U UA 102198 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузей неорганічного твердотільного матеріалознавства та термоелектричного генерування потужності, що є різновидом альтернативної енергетики. Створений матеріал може використовуватись для одержання електроенергії з відпрацьованого або паразитного тепла. Найближчою за технічною суттю, складом та термоелектричними властивостями є індивідуальна сполука моноталій (І) монобісмут (III) диселенід TlBiSe 2 [1] – найближчий аналог. Недоліками найближчого аналога є порівняно невисоке значення термоелектричної потужності, значна тривалість та енерговитратність синтезу. Задачею корисної моделі було створення нового матеріалу з підвищеною термоелектричною потужністю, синтез якого потребує менших затрат часу та електроенергії. Матеріал, що містить моноталій (І) монобісмут (III) диселенід TlBiSe 2, згідно з корисною моделлю, містить у складі тетраталій (І) моностанум (IV) тетраселеніду Tl 4SnSe4, а утворений у результаті їх взаємодії твердий розчин вихідного складу (TlBiSe2)0,995(Tl4SnSe4)0,005 має на ~ 50 % вищу термоелектричну потужність та потребує при синтезі в 3 рази менших енерговитрат і в 2 рази менших затрат часу. Приклад 1. Одним із критеріїв оцінки перспективності термоелектриків слугує величина 2 термоелектричного фактору потужності Р [2], яка вимірюється у Вт/(м×К ) і визначається з виразу (1): P   2 /  (1), де  - коефіцієнт термо-ЕРС, В/К;  - питомий опір, Ом×м. У роботі [1] наведено значення α і ρ при кімнатній температурі для низки сплавів, що охопили практично весь концентраційний інтервал системи TlBiSe2-TlSbSe2. Також авторами [1] зроблено припущення, що найбільш перспективними термоелектричними перетворювачами енергії повинні бути зразки з області 0
