B60T 17/00 — Конструктивні елементи і допоміжні пристрої гальмівних систем, не віднесені до груп

Номер патенту: 61407

Опубліковано: 17.11.2003

Автори: Дольберг Валерій Володимирович, Живило Володимир Сергійович, Хотюн Петро Андрійович

МПК: B60T 17/00

Мітки: гальмівної, тороїдальний, регулятора, тиску, пневматичної, транспортного, клапан, системі, засобу, запобіжний, дорожнього

Формула / Реферат:

1. Тороїдальний запобіжний клапан регулятора тиску пневматичної гальмівної системи дорожнього транспортного засобу, який складається зі штока, котрий одним кінцем проходить крізь отвір у зовнішній стінці апарата, на якому з зовнішньої сторони стінки встановлено клапан, який перекриває отвір у даній стінці, будучи піджатим до неї пружиною, котра розміщується між внутрішньою стороною стінки та опорною шайбою, зафіксованою на штоці, який...

Номер патенту: 57578

Опубліковано: 16.06.2003

Автори: Старинський Олександр Дмитрович, Стефанович Віталій Євгенович, Стефанович Євгеній Вітальєвич

МПК: B60T 11/10, B60T 17/00

Мітки: циліндр, системі, гальмівної, гідравлічний, головний

Формула / Реферат:

Головний гідравлічний циліндр для гальмівної системи має корпус, в якому є ємність для робочої рідини, порожнина циліндричної форми, всередині якої розміщений поршень з клапаном, зворотна пружина, ущільнювальні елементи, компенсаційний отвір, який відрізняється тим, що внутрішня поверхня циліндра виконана з двома циліндричними виступами з проточками для ущільнювальних кілець, поршень виконаний з внутрішньою порожниною, відкритою з торця,...

Номер патенту: 1786

Опубліковано: 15.05.2003

Автори: Дольберг Володимир Ісаакович, Дронін Михайло Йосипович

МПК: B60T 17/00

Мітки: зливу, конденсату, кран

Формула / Реферат:

Кран зливу конденсату, що містить в собі корпус з зовнішньою нарізною поверхнею, всередині якого встановлений підпружинений клапан, що управляється впливом на шток, а клапан взаємодіє з сідлом в корпусі, який відрізняється тим, що сідло клапана виконано у вигляді ущільнюючого елемента, що складається з запресованого в корпус кільця, верхній торець і зовнішня поверхня якого охоплені шаром гуми.

Номер патенту: 1781

Опубліковано: 15.05.2003

Автори: Дронін Михайло Йосипович, Дольберг Володимир Ісаакович

МПК: B60T 17/00, B60T 11/10

Мітки: клапанний, захисний, пристрій

Формула / Реферат:

Захисний клапанний пристрій, переважно для багатоконтурної гальмової системи автотранспортного засобу, що містить в собі корпус, вхідну та вихідну порожнини, клапанні системи робочих та допоміжних контурів, що виконані у вигляді слідкуючих поршней, що взаємодіють з пружними сідлами на корпусі, дроселі, зворотні клапани, який відрізняється тим, що зворотні клапани робочих контурів виконані у вигляді пружних діафрагм, взаємодіючих периферійними...

Номер патенту: 54082

Опубліковано: 17.02.2003

Автори: Докуніхін Валерій Зосимович, Загузов Михайло Михайлович, Малиновський Антон Станіславович

МПК: B60T 17/00, G01B 7/14

Мітки: ходу, вимірювання, камери, пристрій, штока, гальмівної

Формула / Реферат:

Пристрій для вимірювання ходу штока гальмівної камери транспортних засобів з пневматичним приводом гальм, який відрізняється тим, що має корпус, який при вимірюванні закріплений на кронштейні гальмівної камери за допомогою магнітних утримувачів, встановлених на шарнірно з'єднані з корпусом важелі; в отворі корпуса встановлений повзун з реостатом і стрілкою, який при вимірюванні з'єднується еластичним зажимом з пальцем штока гальмівної камери;...

Номер патенту: 50871

Опубліковано: 15.11.2002

Автори: Комраков Ігор Ігоревич, Бєлов Ігор В'ячеславович

МПК: B60T 17/00

Мітки: складу, рухомого, повітряної, кінцевий, магістралі, транспорту, рейкового, кран

Формула / Реферат:

1. Кінцевий кран повітряної магістралі рухомого складу рейкового транспорту, який містить корпус (1) з вхідним отвором (2), у якому жорстко встановлено вхідний штуцер (9), з протилежним до вхідного отвору (2) проміжним вихідним отвором (3), виконаним у проміжній стінці (17) на одній осі з вхідним отвором (2), з отвором (4) кутового патрубка (5), виконаним у нижній стінці корпуса (1) з віссю, перпендикулярною до осі вхідного отвору (2), і...

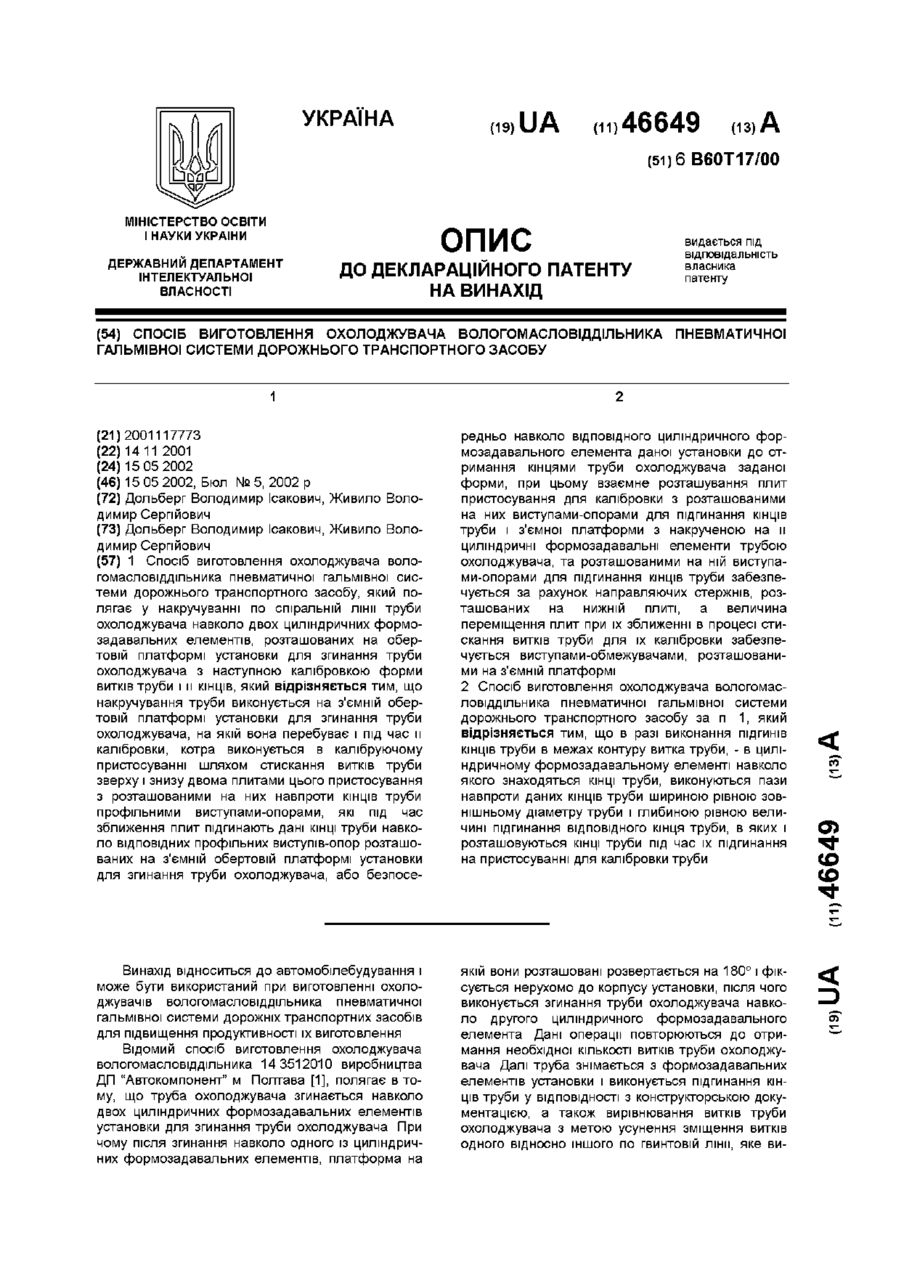

Номер патенту: 46649

Опубліковано: 15.05.2002

Автори: Дольберг Володимир Ісакович, Живило Володимир Сергійович

МПК: B60T 17/00

Мітки: системі, засобу, виготовлення, дорожнього, вологомасловіддільника, спосіб, охолоджувача, пневматичноі, транспортного, гальмівноі

Формула / Реферат:

1. Спосіб виготовлення охолоджувача вологомасловіддільника пневматичної гальмівної системи дорожнього транспортного засобу, який полягає у накручуванні по спіральній лінії труби охолоджувача навколо двох циліндричних формозадавальних елементів, розташованих на обертовій платформі установки для згинання труби охолоджувача з наступною калібровкою форми витків труби і її кінців, який відрізняється тим, що накручування труби виконується на...

Номер патенту: 30763

Опубліковано: 15.12.2000

Автори: Петровський В'ячеслав Мар'янович, Божок Адік Михайлович

МПК: B60T 17/00

Мітки: система, енергетичного, автоматики, засобу, мобільного, пневматична

Формула / Реферат:

Пневматична система автоматики мобільного енергетичного засобу, що включає компресор з приводом і механізмом включення привода, акумулятор тиску з відвідною пневмолінією і підвідною, яка зв’язує його з компресором, відрізняється тим, що в ній додатково установлений чутливий елемент з пневмолінією, виконаний у вигляді діафрагми, периферійна частина якої закріплена нерухомо, а основа зв’язана з одним кінцем пружини, додатково установлена перша...

Номер патенту: 23742

Опубліковано: 16.06.1998

Автори: Міренський Ігор Григорович, Крутій Леонард Михайлович, Лозовий Сергій Борисович

МПК: F04B 39/16, B60T 17/00

Мітки: пневматичних, система, вологовідділення, приводах

Формула / Реферат:

Система влагоотделения в пневматических приводах, содержащая соединенные последовательно электрокомпрессор с воздушным фильтром, водоотделитель и пневмоэлектрический регулятор давления, отличающаяся тем, что в водоотделителе размещен электропневматический дренажный клапан, объединяющий в себе функции разгрузочного клапана и клапана автоматического сброса конденсата, обмотка электромагнита которого выполнена проводом с высоким электрическим...

Номер патенту: 21811

Опубліковано: 30.04.1998

Автор: Лисенко Леонід Власович

МПК: B60T 17/00

Мітки: привода, пристрій, стиснутим, повітрям, живлення, гальм

Формула / Реферат:

Устройство для питання привода тормозов сжатым воздухом, содержащее корпус, соединен­ный трубопроводами с головкой цилиндров дизель­ного двигателя, в корпусе установлены подпружиненные нагнетательные клапаны для подсоединения к пневмоприводу тормозной систе­мы и регулирующий механизм, отличающееся тем, что регулирующий механизм выполнен в виде редукционного клапана, управляемого составным штоком от пневмокамеры, соединенной с баллоном...

Номер патенту: 21849

Опубліковано: 30.04.1998

Автори: Дронін Михайло Йосипович, Дольберг Володимир Ісаакович

МПК: B60T 11/10, B60T 17/00

Мітки: системі, автотранспортного, засобу, пристрій, гальмівної, багатоконтурної, пневматичної, клапанний, захисний

Формула / Реферат:

Защитное клапанное устройство для много­контурной пневматической тормозной системы ав­тотранспортного средства, содержащее корпус, входную и выходную полости, клапанные системы рабочих и вспомогательных контуров, выполнен­ные в виде следящих поршней, взаимодействую­щих с упругими седлами на корпусе, дроссели, обратные клапаны, отличающееся тем, что обрат­ные клапаны рабочих контуров выполнены в виде упругих диафрагм с возможностью...

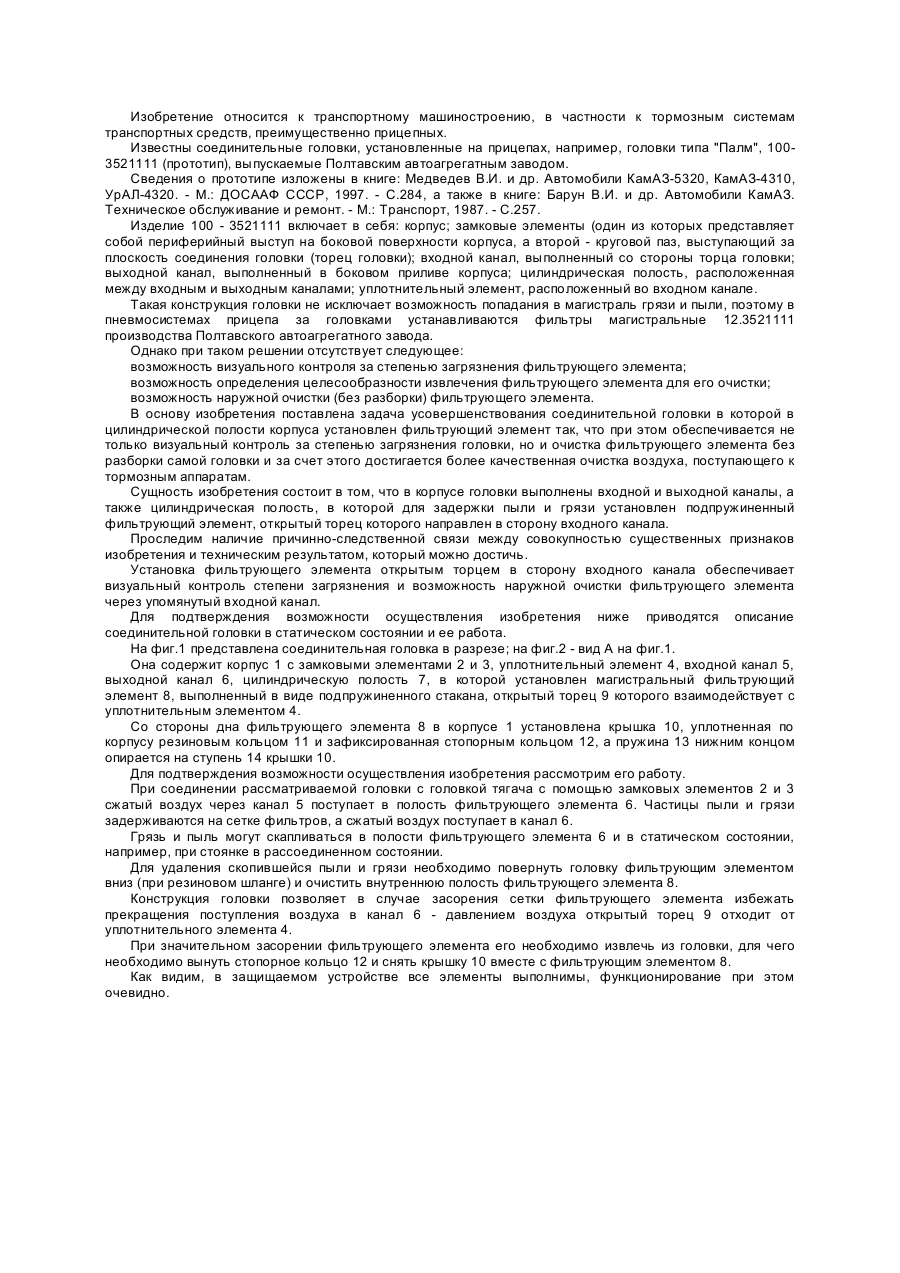

Номер патенту: 21847

Опубліковано: 30.04.1998

Автори: Дронін Михайло Йосипович, Дольберг Володимир Ісаакович

МПК: B60T 17/00

Мітки: головка, з'єднувальна, причіпного, засобу, переважно, транспортного

Формула / Реферат:

Соединительная головка, преимущественно для прицепного транспортного средства, содержа­щая корпус с замковыми элементами, в котором выполнены входной и выходной каналы, между которыми расположена цилиндрическая полость, а также уплотнительный элемент, размещенный во входном канале, отличающаяся тем, что в цилин­дрической полости установлен подпружиненный магистральный фильтрующий элемент, открытый торец которого расположен со стороны входного...

Номер патенту: 19754

Опубліковано: 25.12.1997

Автори: Інозємцев Владімір Грігорьєвіч, Козюлін Лєв Васільєвіч, Єгорєнков Анатолій Андрєєвіч

МПК: F16K 5/06, B60T 17/00

Мітки: кран, засобу, залізничного, гальма, повітропроводу, роз'єднувальний, транспортного

Формула / Реферат:

1. Разобщительный кран воздухопровода тормоза железнодорожного транспортного средства, содержащий полый корпус с размещенными в нем штуцерами для соединения с входной и выходной трубами воздуховода, установленный в полости корпуса между штуцерами шаровой затвор с проходным каналом, имеющий радиально расположенный стержень управления, выполненный с кольцевым буртиком, при этом шаровой затвор уплотнен относительно штуцеров кольцевыми манжетами,...

Номер патенту: 21223

Опубліковано: 04.11.1997

Автори: Дольберг Володимир Ісаакович, Дронін Михайло Йосипович

МПК: B60T 17/18, B60T 17/00

Мітки: зливу, кран, конденсату

Формула / Реферат:

Кран слива конденсата, содержащий корпус с наружной резьбовой поверхностью, внутри которого установлен управляемый воздействием на шток подпружиненный клапан, взаимодействующий с седлом в корпусе, отличающийся тем, что седло клапана выполнено в виде уплотнительного элемента, состоящего из запрессованного в корпус кольца, верхний торец и наружная поверхность которого охвачены слоем резины.

Номер патенту: 13940

Опубліковано: 25.04.1997

Автори: Лозовий Сергій Борисович, Міренський Ігор Григорович, Крутій Леонард Михайлович, Скуріхін Ігор Леонідович, Далека Василь Хомич, Пушков Павло Максимович

МПК: B60T 17/00, F04B 39/16

Мітки: система, пневматичних, приводах, вологовідділення

Формула / Реферат:

Система влагоотделения в пневматических приводах, содержащая соединенные последователь­но теплообменник, влагоотделитель с клапаном ав­томатического сброса конденсата, дросселирующее устройство и датчик давления, отличающаяся тем, что дросселирующее устройство расположено между теплообменником и влагоотделителем и вы­полнено в виде соплового аппарата.

Номер патенту: 17131

Опубліковано: 18.03.1997

Автори: Міренський Ігор Григорович, Лозовий Сергій Борисович, Крутій Леонард Михайлович, Далека Василь Хомич

МПК: B60T 17/00

Мітки: приводах, система, вологовідділення, пневматичних

Формула / Реферат:

Система влагоотделения в пневматических приводах, содержащая компрессор, влагоотделитель с дренажным клапаном, имеющим привод, обратный клапан, регулятор давления и обогреватель, размещенный у выпускного патрубка влагоотделителя, отличающаяся тем, что система влагоотделения снабжена электрической схемой управления дренажным клапаном и обогревателем, включающей контакты дренажного клапана, шунтирующие контакты реле времени, контакты отключения...

Номер патенту: 11157

Опубліковано: 25.12.1996

Автори: Бергер Йосип Ісакович, Созанський Михайло Іванович, Рудюк Афанасій Федорович, Малясов Євген Олександрович

МПК: B60T 17/00

Мітки: гальмівної, тиску, пневматичної, системі, регулятор

Текст:

...поясняется чертежом, где изображен сборочный узел разгрузочного клапана. Регулятор давления содержит: полость входа сжатого воздуха А, атмосферную полосте Б, корпус 1, разгрузочный клапан 2, поджатый резьбовой втулкой 3 через пружину 4 к торцу 5 резиновой втулки 6, защемленной с натягом между верхним кольцом 7 и нижним кольцом 8. По поверхности верхней части уплотнительного кольца 7, контактирующей с резиновой втулкой 6. выполнена...

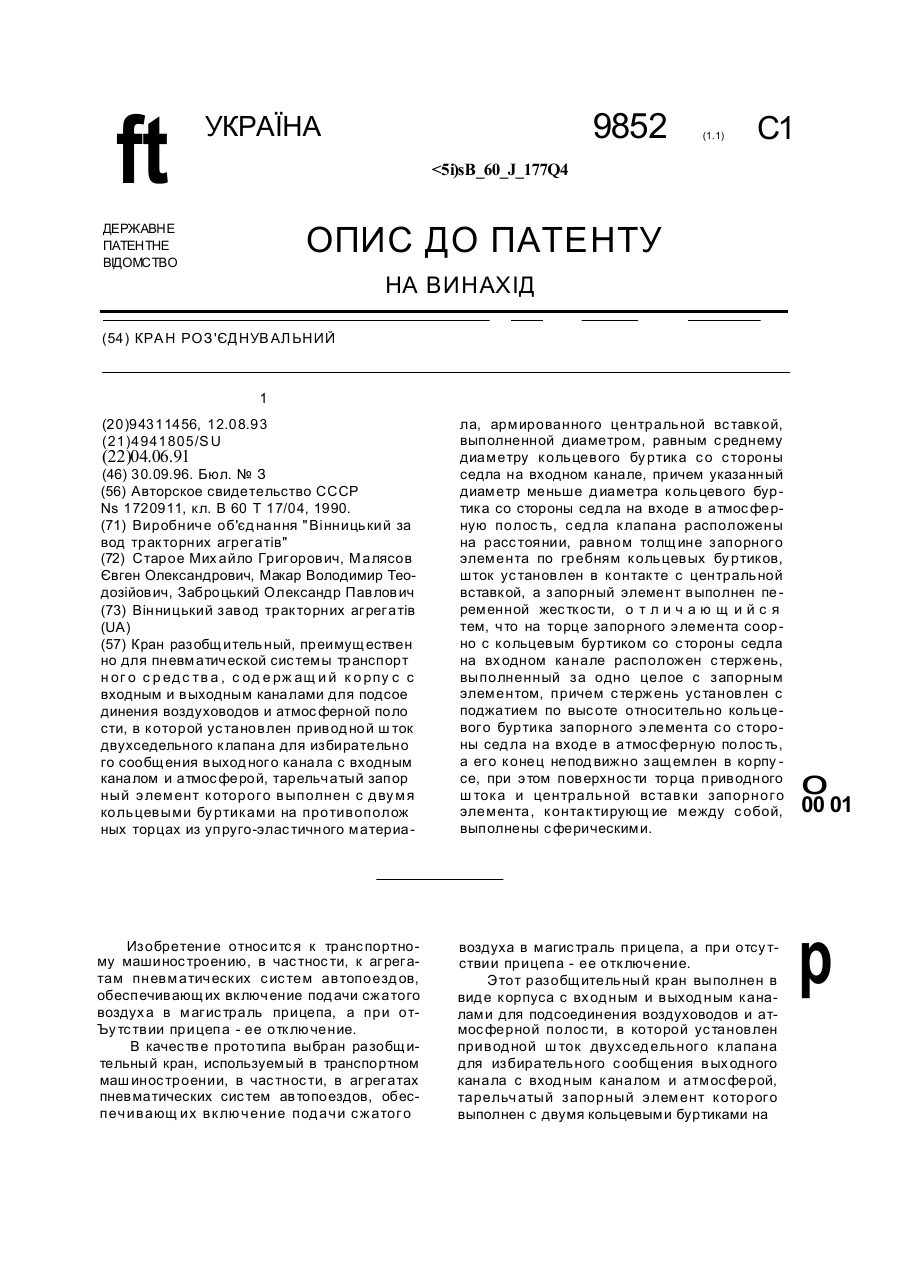

Номер патенту: 9852

Опубліковано: 30.09.1996

Автори: Малясов Євген Олександрович, Макар Володимир Теодозійович, Старов Михайло Григорович, Заброцький Олександр Павлович

МПК: B60T 17/00

Мітки: роз'єднувальний, кран

Формула / Реферат:

Кран разобщительный, преимущественно для пневматической системы транспортного средства, содержащий корпус с входным и выходным каналами для подсоединения воздуховодов и атмосферной полости, в которой установлен приводной шток двухседельного клапана для избирательного сообщения выходного канала с входным каналом и атмосферой, тарельчатый запорный элемент которого выполнен с двумя кольцевыми буртиками на противоположных торцах из...

Номер патенту: 7224

Опубліковано: 30.06.1995

Автори: Перов Ніколай Ніколаєвіч, Смелов Владімір Ніколаєвіч, Козюлін Лев Васільєвіч

МПК: B60T 17/00

Мітки: повітряпровода, засобу, кран, транспортного, гальма, роз'єднувальний, залізничного

Формула / Реферат:

Разобщительный кран воздухопровода тор­моза железнодорожного транспортного средства, содержащий корпус с цилиндрической ступенча­той полостью, сообщенный с входным и выходным каналами, и размешенное в указанной полости за­порное устройство, имеющее шток, поджатый пру­жиной со стороны входного канала к кулачковому элементу рукоятки управления, при этом шток вы­полнен с буртом, в проточке которого установлено кольцевое уплотнение запорного...

Номер патенту: 5334

Опубліковано: 28.12.1994

Автори: Іноземцев Владімір Грігорьєвіч, Богданович Віктор Борисович, Мейтов Владімір Соломоновіч, Смелов Владімір Ніколаєвіч, Козюлін Лев Васільєвіч

МПК: B60T 17/00

Мітки: залізничного, транспортного, гальмовий, засобу, циліндр

Формула / Реферат:

1. Тормозной цилиндр железнодорожного транспортного средства, содержащий корпус с раз­мещенным в нем равностенным тарельчатым пор­шнем с буртом, связанным со штоком, и уплотнительной манжетой с наружным и внутренним уплотнительными лепестками, расположенной на наружной цилиндрической поверхности поршня, отличающийся тем, что, с целью повышения на­дежности, он снабжен жестко установленным на наружной цилиндрической поверхности поршня кольцом,...

Номер патенту: 2773

Опубліковано: 26.12.1994

Автори: Майстренко Сергій Павлович, Ломан Леонід Сергійович, Дуденко Олексій Васильович, Романенко Валерій Васильович

МПК: B60T 17/00

Мітки: гальмівної, з'єднувальна, засобів, головка, пневматичної, транспортних, системі

Номер патенту: 1194

Опубліковано: 30.12.1993

Автори: Клюй Федір Степанович, Гаркуша Анатолій Григорович, Мазур Петро Панасович, Новак Олег Васильович, Яровий Ігор Вікторович, Гавриленко Станіслав Тимофійович, Кочу Ольга Юхимівна

МПК: B60T 17/00

Мітки: пневматичної, системі, з'єднувальна, головка, гальмівної

Формула / Реферат:

1. Соединительная головка для пневматической тормозной системы, содержащая корпус с элементами замкового соединения, ступенчатый стакан, установленный в полости корпуса и имеющий в днище отверстие для сообщения с полостью ответной соединительной головки, ускорительный клапан-манжету, размещенный в полости большей ступени стакана, поджатый пружиной к атмосферному каналу в стенке корпуса и предотвращающий перетекание воздуха из магистрального...

Номер патенту: 216

Опубліковано: 30.04.1993

Автори: Єлець Олег Анатолійович, Хорош Ярослав Михайлович, Коренкова Любов Володимірівна

МПК: B60T 17/00, B60S 5/00

Мітки: гальм, пристрій, прокачування, автомобілей, гідравлічних

Формула / Реферат:

Устройство для прокачки гидравлических тормозов автомобилей, содержащее корпус со штуцером, оборудованным уплотнительным элементом, и внутренними каналами для сообщения штуцера с распределительным краном, подключенным к источнику жидкости под давлением, кронштейн, жестко связанный с верхним концом стойки, расположенной параллельно оси канала штуцера, с нижним концом которой соединен прижим, расположенный напротив штуцера, обличающееся тем,...
