Гральний пристрій “променевий лабіринт”

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 61591

Опубліковано: 25.07.2011

Автори: Нікітіна Євгенія Миколаївна, Бардадим Ольга Ігорівна, Федоренко Іван Станіславович

Завантажити PDF файл.

Формула / Реферат

2. Гральний пристрій за п. 1, який відрізняється тим, що джерело променя може бути як лазером, так і направленим променем у видимому або невидимому діапазоні хвиль.

3. Гральний пристрій за п. 1, який відрізняється тим, що приймач променя може містити фільтри та додаткові фіксуючі лінзи, спеціальні фотоприймачі.

4. Гральний пристрій за п. 1, який відрізняється тим, що сигналізатором є будь-який елемент або система, здатна візуалізувати променевий лабіринт під час його використання, а саме звукова, світлова сигналізація, електронне табло, монітор, інше.

Текст

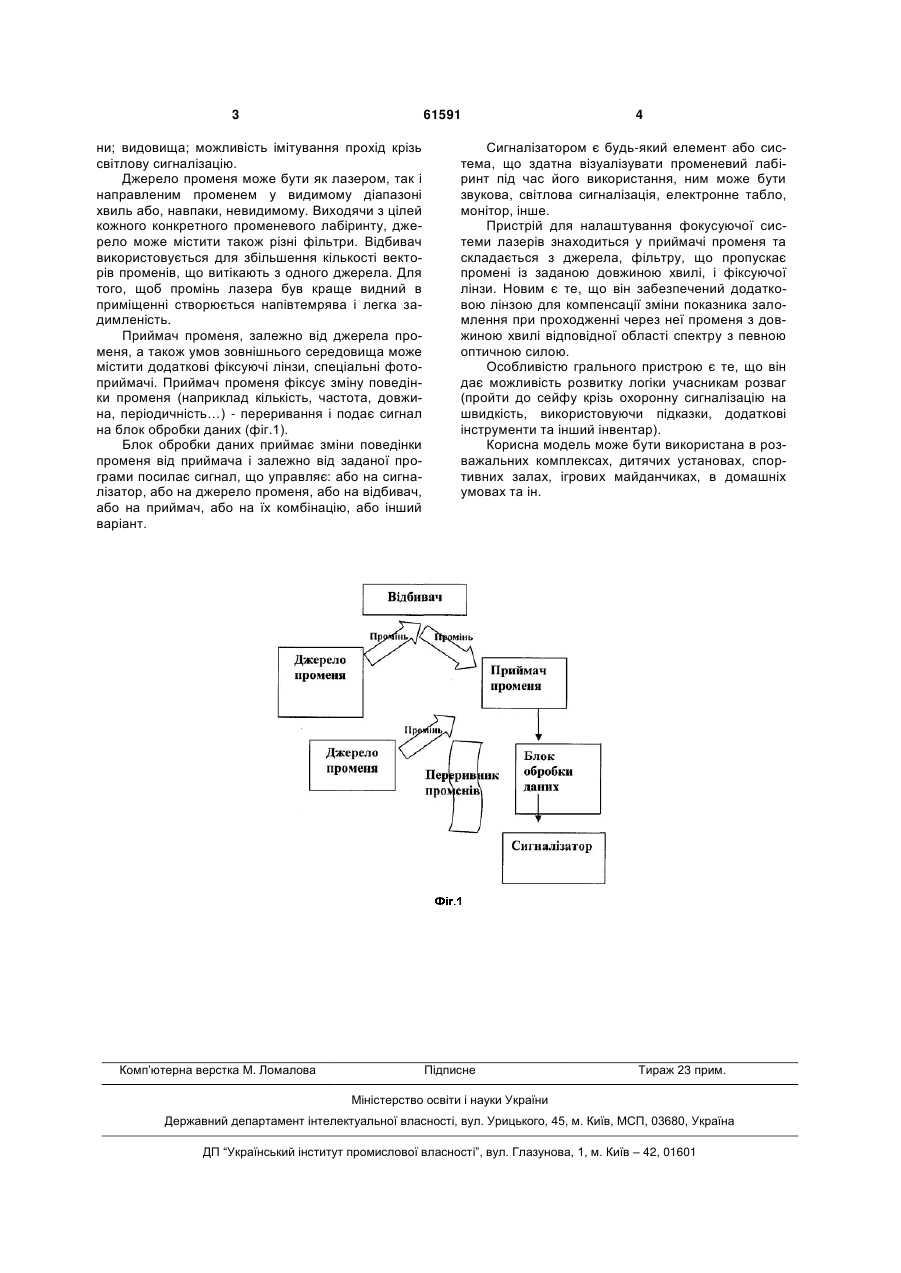

1. Гральний пристрій, що містить різні джерела променів, самі промені, який відрізняється тим, що він додатково містить приймач променів, блок обробки даних, сигналізатор, переривник 3 61591 ни; видовища; можливість імітування прохід крізь світлову сигналізацію. Джерело променя може бути як лазером, так і направленим променем у видимому діапазоні хвиль або, навпаки, невидимому. Виходячи з цілей кожного конкретного променевого лабіринту, джерело може містити також різні фільтри. Відбивач використовується для збільшення кількості векторів променів, що витікають з одного джерела. Для того, щоб промінь лазера був краще видний в приміщенні створюється напівтемрява і легка задимленість. Приймач променя, залежно від джерела променя, а також умов зовнішнього середовища може містити додаткові фіксуючі лінзи, спеціальні фотоприймачі. Приймач променя фіксує зміну поведінки променя (наприклад кількість, частота, довжина, періодичність…) - переривання і подає сигнал на блок обробки даних (фіг.1). Блок обробки даних приймає зміни поведінки променя від приймача і залежно від заданої програми посилає сигнал, що управляє: або на сигналізатор, або на джерело променя, або на відбивач, або на приймач, або на їх комбінацію, або інший варіант. Комп’ютерна верстка М. Ломалова 4 Сигналізатором є будь-який елемент або система, що здатна візуалізувати променевий лабіринт під час його використання, ним може бути звукова, світлова сигналізація, електронне табло, монітор, інше. Пристрій для налаштування фокусуючої системи лазерів знаходиться у приймачі променя та складається з джерела, фільтру, що пропускає промені із заданою довжиною хвилі, і фіксуючої лінзи. Новим є те, що він забезпечений додатковою лінзою для компенсації зміни показника заломлення при проходженні через неї променя з довжиною хвилі відповідної області спектру з певною оптичною силою. Особливістю грального пристрою є те, що він дає можливість розвитку логіки учасникам розваг (пройти до сейфу крізь охоронну сигналізацію на швидкість, використовуючи підказки, додаткові інструменти та інший інвентар). Корисна модель може бути використана в розважальних комплексах, дитячих установах, спортивних залах, ігрових майданчиках, в домашніх умовах та ін. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Game device “beam labyrinth”

Автори англійською

Fedorenko Ivan Stanislavovych, Bardadym Olha Ihorivna, Nikitina Yevheniia Mykolaivna

Назва патенту російською

Игровая приставка “лучевой лабиринт”

Автори російською

Федоренко Иван Станиславович, Бардадим Ольга Игоревна, Никитина Евгения Николаевна

МПК / Мітки

МПК: H01S 3/101, H01S 3/00

Мітки: лабіринт, променевій, пристрій, гральний
