Матеріал з підвищеною термоелектричною потужністю на основі твердого розчину системи tlbise2-tl4snse4

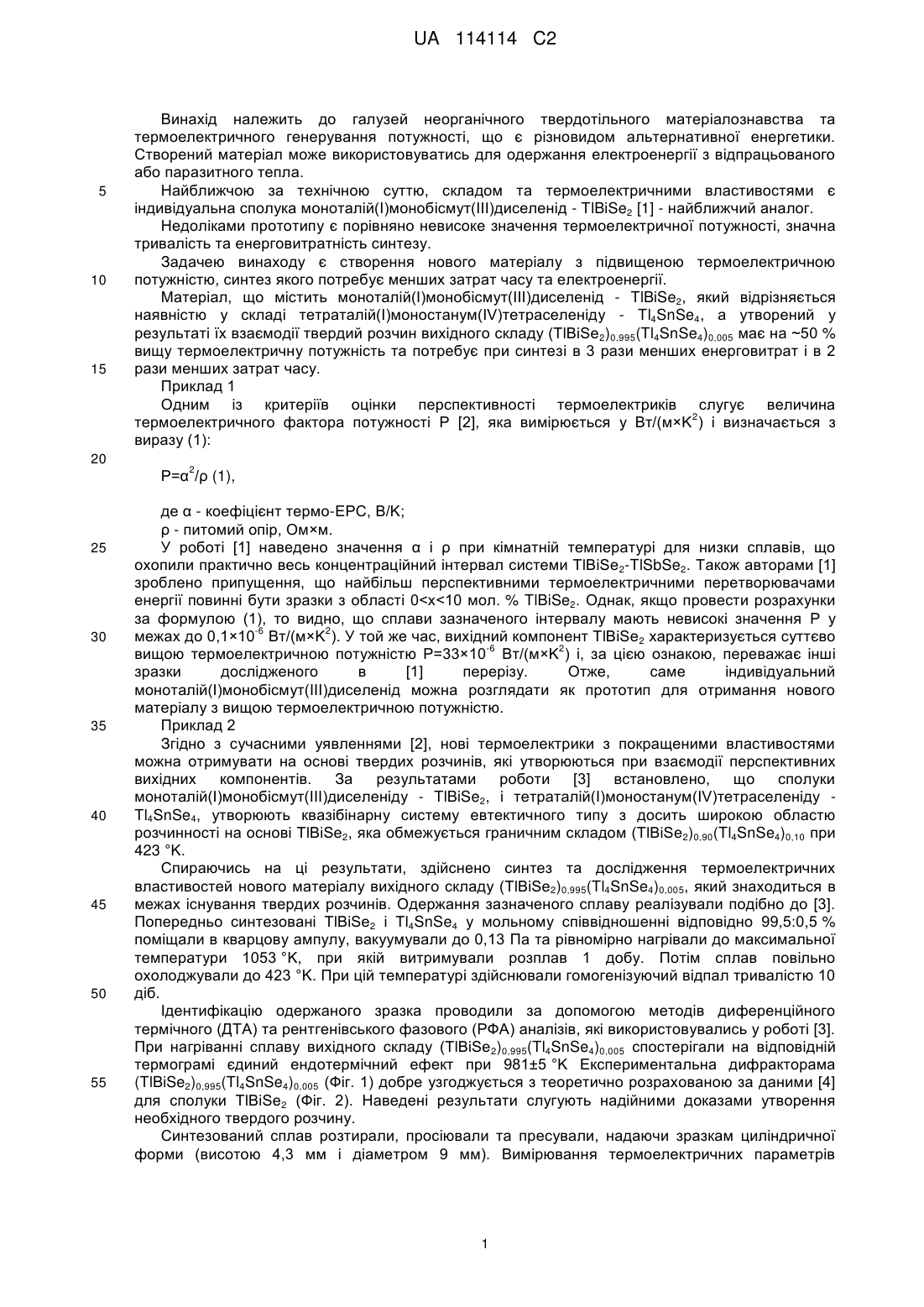

Реферат: Винахід належить до галузей неорганічного твердотільного матеріалознавства та термоелектричного генерування потужності. Матеріал, що містить моноталій(І)монобісмут(III)диселенід TlBiSe2, відрізняється наявністю у складі тетраталій(І)моностанум(IV)тетраселеніду - Tl4SnSe4 а утворений у результаті їх взаємодії твердий розчин вихідного складу (TlBiSe 2)0,995(Tl4SnSe4)0,005 має на ~50 % вищу термоелектричну потужність та потребує при синтезі в 3 рази менших енерговитрат і в 2 рази менших затрат часу. UA 114114 C2 (12) UA 114114 C2 UA 114114 C2 5 10 15 20 Винахід належить до галузей неорганічного твердотільного матеріалознавства та термоелектричного генерування потужності, що є різновидом альтернативної енергетики. Створений матеріал може використовуватись для одержання електроенергії з відпрацьованого або паразитного тепла. Найближчою за технічною суттю, складом та термоелектричними властивостями є індивідуальна сполука моноталій(І)монобісмут(III)диселенід - TlBiSe2 [1] - найближчий аналог. Недоліками прототипу є порівняно невисоке значення термоелектричної потужності, значна тривалість та енерговитратність синтезу. Задачею винаходу є створення нового матеріалу з підвищеною термоелектричною потужністю, синтез якого потребує менших затрат часу та електроенергії. Матеріал, що містить моноталій(І)монобісмут(III)диселенід - TlBiSe2, який відрізняється наявністю у складі тетраталій(І)моностанум(IV)тетраселеніду - Tl4SnSe4, а утворений у результаті їх взаємодії твердий розчин вихідного складу (TlBiSe 2)0,995(Tl4SnSe4)0,005 має на ~50 % вищу термоелектричну потужність та потребує при синтезі в 3 рази менших енерговитрат і в 2 рази менших затрат часу. Приклад 1 Одним із критеріїв оцінки перспективності термоелектриків слугує величина 2 термоелектричного фактора потужності Р [2], яка вимірюється у Вт/(м×K ) і визначається з виразу (1): 2 Р=α /ρ (1), 25 30 35 40 45 50 55 де α - коефіцієнт термо-ЕРС, В/K; ρ - питомий опір, Ом×м. У роботі [1] наведено значення α і ρ при кімнатній температурі для низки сплавів, що охопили практично весь концентраційний інтервал системи TlBiSe2-TlSbSe2. Також авторами [1] зроблено припущення, що найбільш перспективними термоелектричними перетворювачами енергії повинні бути зразки з області 0
