Спосіб розпилювання кристалів

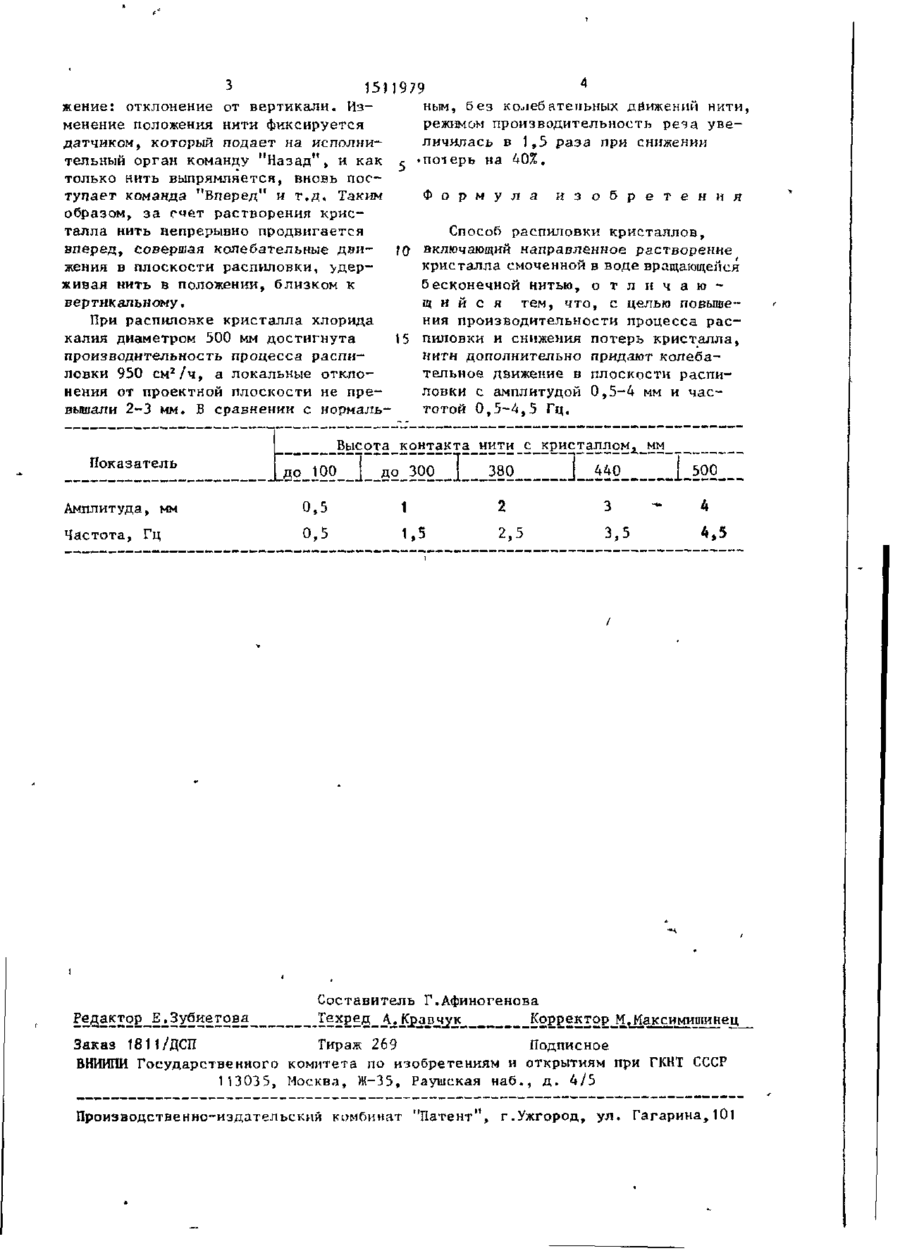

Изобретение относится к обработке кристаллов, применяемых, в частности, при изготовлении активных и пассивных оптических элементов ПК-лазеров, сцинтилляционных, детекторов, акустических эвукопроводов и других изделий, и может быть использовано в химической, электронной, электротехнической, ядерной и оптико-механическей промышленности. Целью изобретения является повышение производитель ности процесса распиловки и снижение потерь кристалла при его р а с к р о е . Цель д о с т и г а е т с я тем, что в способе, включающем направленное растворение кристалла смоченной в воде вращающей ся бесконечной нитью, нити придают колебательные движения в плоскости распиловки с регулируемыми амплитудой и ч а с т о т о й . При этом амплитуду выбирают от 0,5 д а 4 мм, а частоту от 0,5 до 4^5 Гц. 1 табл. Предлагаемое изобретение относится к обработке кристаллов, применяемых, в частности, при изготовлении активных и пассивных оптических элементов ИК-лазеров, сцинтилляционных д е т е к т о ров, акустических звукопроводов и других изделии, и может быть использовано в химической, электронной, электротехническей, ядерной и оптикомеханической промышленностью. Целью предлагаемого изобретения является повышение производительности процесса распиловки и снижение потерь кристалла при его раскрое. Способ осуществляется следующим образом. Приводят в движение нить против часовой стрелки, подают воду на вращающуюся нить, сообщают нити колебательные движения с определенной амплитудой и частотой в зависимости от высоты контакта нити с кристалпом, определяемые из таблицы. 36-89 Осуществляют процесс распиловки кристалла. При амплитудах колебательные движений менее 0,5 мм с любой частотой эффект равномерного смачивания нити rie наблюдается. При амплитудах больших 4,0 мм наблюдается понижение производительности процесса распиловки тем больше, чем меньше ч а с т о т а . Для реального использования нецелесообразно использовать амплитуды менее 0,5 мм и более 4 мм, а частоты менее 0,5 Гц и более 4,5 Гц. П р и м е р . Резка кристаллов диаметром до 500 мм проводилась на серийной автоматизированной нитяной пиле, оснащенной датчиком положения нити. При отсутствии контакта нити с кристаллом датчик подает команду, по которой нить подается вперед до соприкосновения с кристаллом, при этом меняется ее геометрическое поло г їр і;.' З 15)1979 жение: отклонение от вертикали. Изным, без колебательных дйижений нити, менение положения нити фиксируется режимом производительность реза уведатчиком, который подает на исполниличилась в 1,5 раза при снижении тельный орган команду "Назад", и как с «потерь на 40%. только нить выпрямляется, вновь поступает команда "Вперед" и т.д. Таким Ф о р м у л а и з о б р е т е н и я образом, за счет растворения кристалла нить непрерывно продвигается Способ распиловки кристаллов, вперед, совершая колебательные дни- fQ включающий направленное растворение жения в плоскости распиловки, >деркристалла смоченной в воде вращающейся живая нить в положении, близком к бесконечной нитью, о т л и ч а ю вертикальному. щ и й с я тем, что, с целью повышения производительности процесса р а с При распиловке кристалла хлорида калия диаметром 500 мм достигнута 15 пиловки и снижения потерь кристалла, нити дополнительно придают колебапроизводительность процесса распительное движение в плоскости распиловки 950 см 2 /ч, а локальные отклоловки с амплитудой 0,5-4 мм и часнения от проектной плоскости не претотой 0 , 5 - 4 , 5 Гц, вышали 2-3 мм. В сравнении с нормаль_Высота контакта_нити с кристалломх_мм Показатель до 100 ] до 300 I 380 Амплитуда, мм 0,5 Частота, 0,5 Гц 1 1,5 \_Л^ 2 3 2,5 3,5 L^22. 4 4,5 Составитель Г.Афиногенова І^Е-в-АгІ^ііР^Ш11 Корректор М.Иаксимитинец Заказ 18 И/ДСП Тираж 269 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
