Спосіб отримання багатошарових напівпровідникових наноструктур
Номер патенту: 62086
Опубліковано: 10.08.2011
Автори: Соколов Олександр Леонідович, Фреїк Дмитро Михайлович, Потяк Володимир Юрійович, Дзундза Богдан Степанович, Яворський Ярослав Святославович
Формула / Реферат
Спосіб отримання багатошарових напівпровідникових наноструктур, що включає метод відкритого випаровування у вакуумі, в якому вихідні речовини випаровують із наперед синтезованих сполук РbТе та SnTe при температурі випаровування наважки Тв, шари n-РbТе, p-SnTe, n-РbТе осаджують послідовно на підкладку із сколів (001) КСl при температурі Тп, який відрізняється тим, що температура випарника складає Тв= (970±10) К, температура підкладки - Тп = (500±10) К, а товщини шарів – ~30 нм (n-РbТе), (2,4-2,7) нм (p-SnTe) і ~12 нм (n-РbТе), відповідно.
Текст

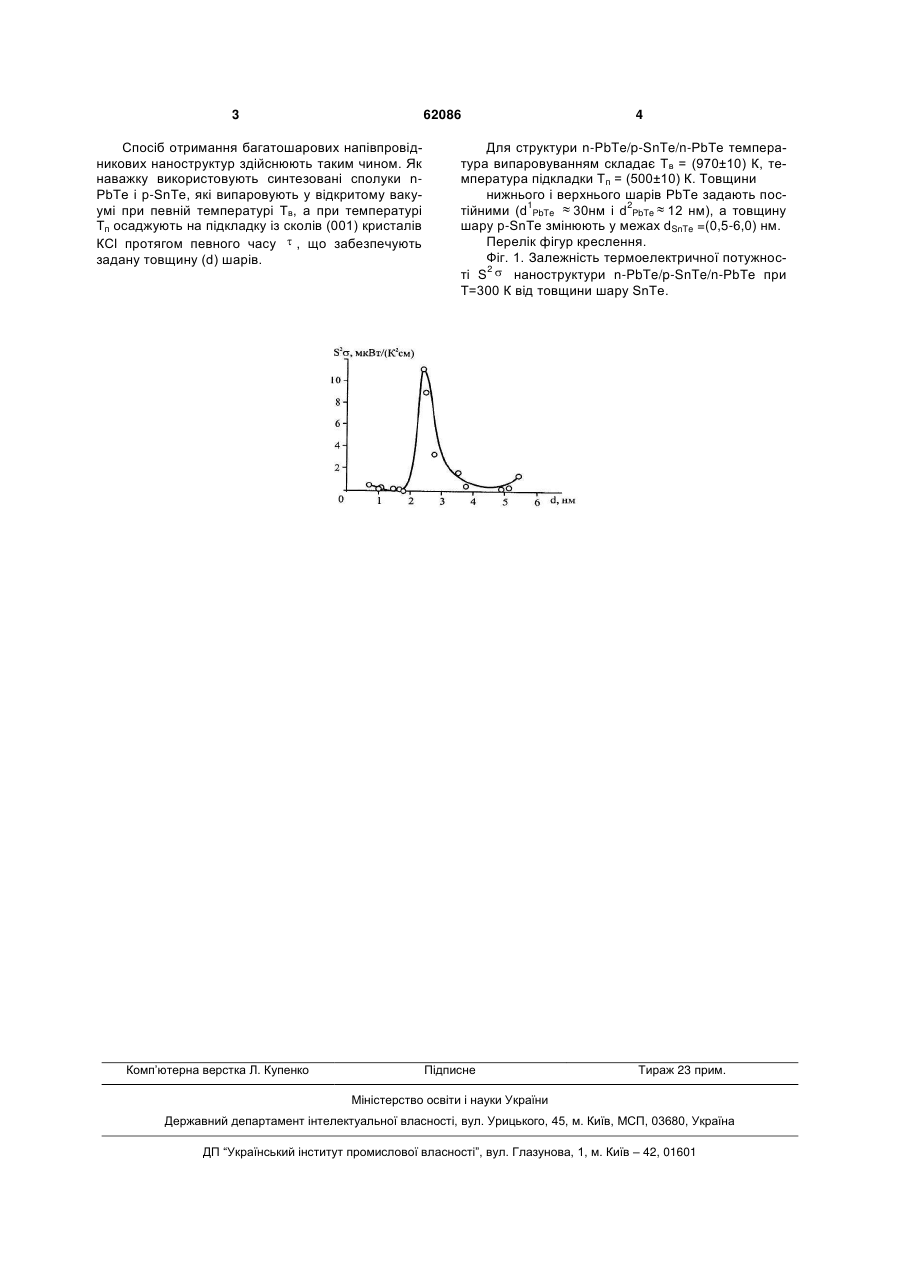

Спосіб отримання багатошарових напівпровідникових наноструктур, що включає метод відкри 3 62086 Спосіб отримання багатошарових напівпровідникових наноструктур здійснюють таким чином. Як наважку використовують синтезовані сполуки nРbТе і p-SnTe, які випаровують у відкритому вакуумі при певній температурі Тв, а при температурі Тп осаджують на підкладку із сколів (001) кристалів КСl протягом певного часу , що забезпечують задану товщину (d) шарів. Комп’ютерна верстка Л. Купенко 4 Для структури n-PbTe/p-SnTe/n-PbTe температура випаровуванням складає Тв = (970±10) К, температура підкладки Тп = (500±10) К. Товщини нижнього і верхнього шарів РbТе задають пос1 2 тійними (d PbTe 30нм і d PbTe 12 нм), а товщину шару p-SnTe змінюють у межах dSnTe =(0,5-6,0) нм. Перелік фігур креслення. Фіг. 1. Залежність термоелектричної потужнос2 ті S наноструктури n-PbTe/p-SnTe/n-PbTe при Т=300 К від товщини шару SnTe. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
