Формула / Реферат

Спосіб одержання масивів нанокристалів кремнію, який включає осадження на напівпровідникову кремнієву підкладку р-типу провідності шару плівки золота, вирощування за механізмом пара-рідина-кристал нанокристалів кремнію, який відрізняється тим, що перед вирощуванням нанокристалів кремнію додатково здійснюють термічний відпал напівпровідникової кремнієвої підкладки.

Текст

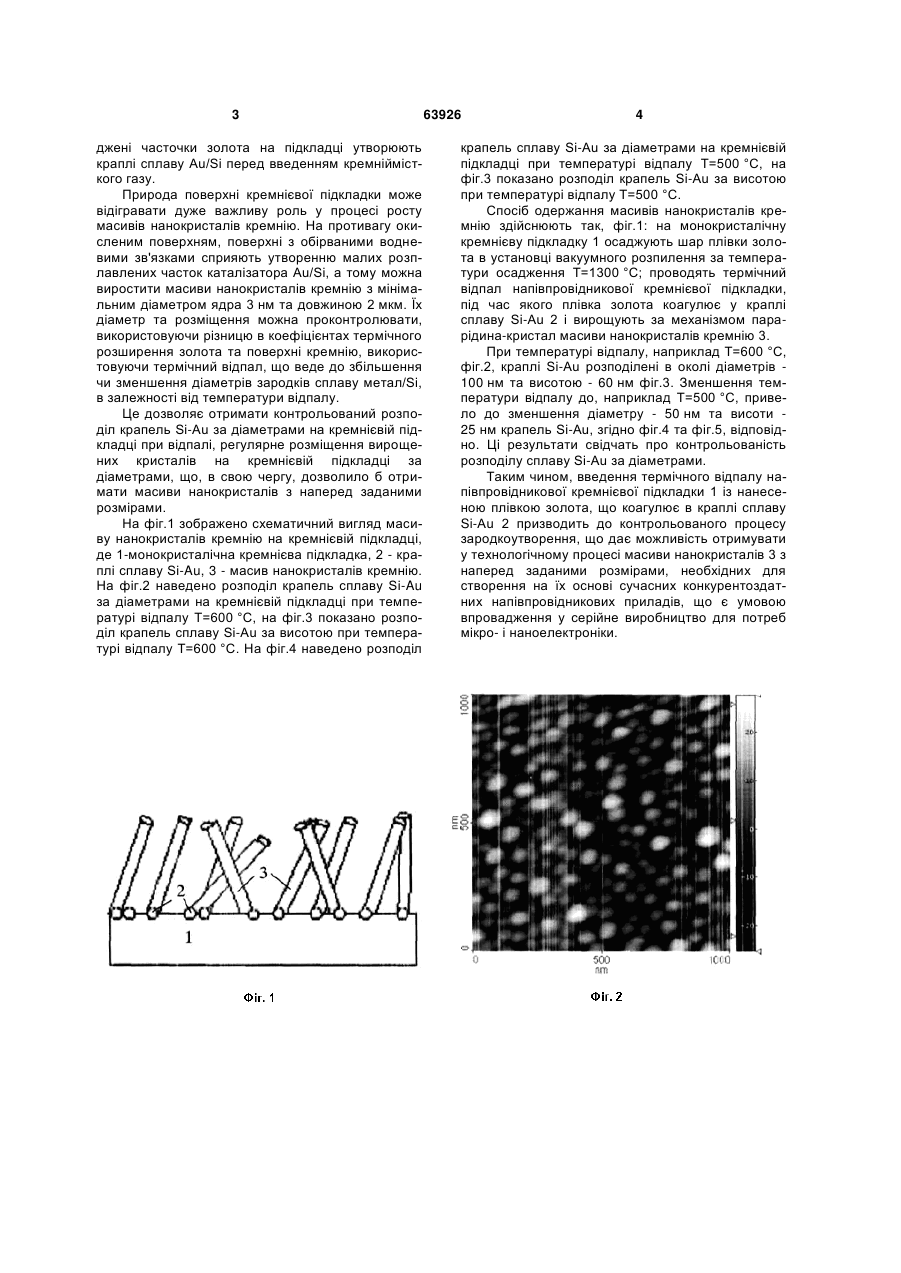

Спосіб одержання масивів нанокристалів кремнію, який включає осадження на напівпровідникову кремнієву підкладку р-типу провідності шару плівки золота, вирощування за механізмом парарідина-кристал нанокристалів кремнію, який відрізняється тим, що перед вирощуванням нанокристалів кремнію додатково здійснюють термічний відпал напівпровідникової кремнієвої підкладки. (19) (21) u201103520 (22) 24.03.2011 (24) 25.10.2011 (46) 25.10.2011, Бюл.№ 20, 2011 р. (72) ДРУЖИНІН АНАТОЛІЙ ОЛЕКСАНДРОВИЧ, ОСТРОВСЬКИЙ ІГОР ПЕТРОВИЧ, НІЧКАЛО СТЕПАН ІГОРОВИЧ, ХОВЕРКО ЮРІЙ МИКОЛАЙОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА" 3 джені часточки золота на підкладці утворюють краплі сплаву Au/Si перед введенням кремніймісткого газу. Природа поверхні кремнієвої підкладки може відігравати дуже важливу роль у процесі росту масивів нанокристалів кремнію. На противагу окисленим поверхням, поверхні з обірваними водневими зв'язками сприяють утворенню малих розплавлених часток каталізатора Au/Si, а тому можна виростити масиви нанокристалів кремнію з мінімальним діаметром ядра 3 нм та довжиною 2 мкм. Їх діаметр та розміщення можна проконтролювати, використовуючи різницю в коефіцієнтах термічного розширення золота та поверхні кремнію, використовуючи термічний відпал, що веде до збільшення чи зменшення діаметрів зародків сплаву метал/Si, в залежності від температури відпалу. Це дозволяє отримати контрольований розподіл крапель Si-Au за діаметрами на кремнієвій підкладці при відпалі, регулярне розміщення вирощених кристалів на кремнієвій підкладці за діаметрами, що, в свою чергу, дозволило б отримати масиви нанокристалів з наперед заданими розмірами. На фіг.1 зображено схематичний вигляд масиву нанокристалів кремнію на кремнієвій підкладці, де 1-монокристалічна кремнієва підкладка, 2 - краплі сплаву Si-Au, 3 - масив нанокристалів кремнію. На фіг.2 наведено розподіл крапель сплаву Si-Au за діаметрами на кремнієвій підкладці при температурі відпалу Т=600 °C, на фіг.3 показано розподіл крапель сплаву Si-Au за висотою при температурі відпалу Т=600 °C. На фіг.4 наведено розподіл 63926 4 крапель сплаву Si-Au за діаметрами на кремнієвій підкладці при температурі відпалу Т=500 °C, на фіг.3 показано розподіл крапель Si-Au за висотою при температурі відпалу Т=500 °C. Спосіб одержання масивів нанокристалів кремнію здійснюють так, фіг.1: на монокристалічну кремнієву підкладку 1 осаджують шар плівки золота в установці вакуумного розпилення за температури осадження Т=1300 °C; проводять термічний відпал напівпровідникової кремнієвої підкладки, під час якого плівка золота коагулює у краплі сплаву Si-Au 2 і вирощують за механізмом парарідина-кристал масиви нанокристалів кремнію 3. При температурі відпалу, наприклад Т=600 °C, фіг.2, краплі Si-Au розподілені в околі діаметрів 100 нм та висотою - 60 нм фіг.3. Зменшення температури відпалу до, наприклад Т=500 °C, привело до зменшення діаметру - 50 нм та висоти 25 нм крапель Si-Au, згідно фіг.4 та фіг.5, відповідно. Ці результати свідчать про контрольованість розподілу сплаву Si-Au за діаметрами. Таким чином, введення термічного відпалу напівпровідникової кремнієвої підкладки 1 із нанесеною плівкою золота, що коагулює в краплі сплаву Si-Au 2 призводить до контрольованого процесу зародкоутворення, що дає можливість отримувати у технологічному процесі масиви нанокристалів 3 з наперед заданими розмірами, необхідних для створення на їх основі сучасних конкурентоздатних напівпровідникових приладів, що є умовою впровадження у серійне виробництво для потреб мікро- і наноелектроніки. 5 Комп’ютерна верстка Л. Ціхановська 63926 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

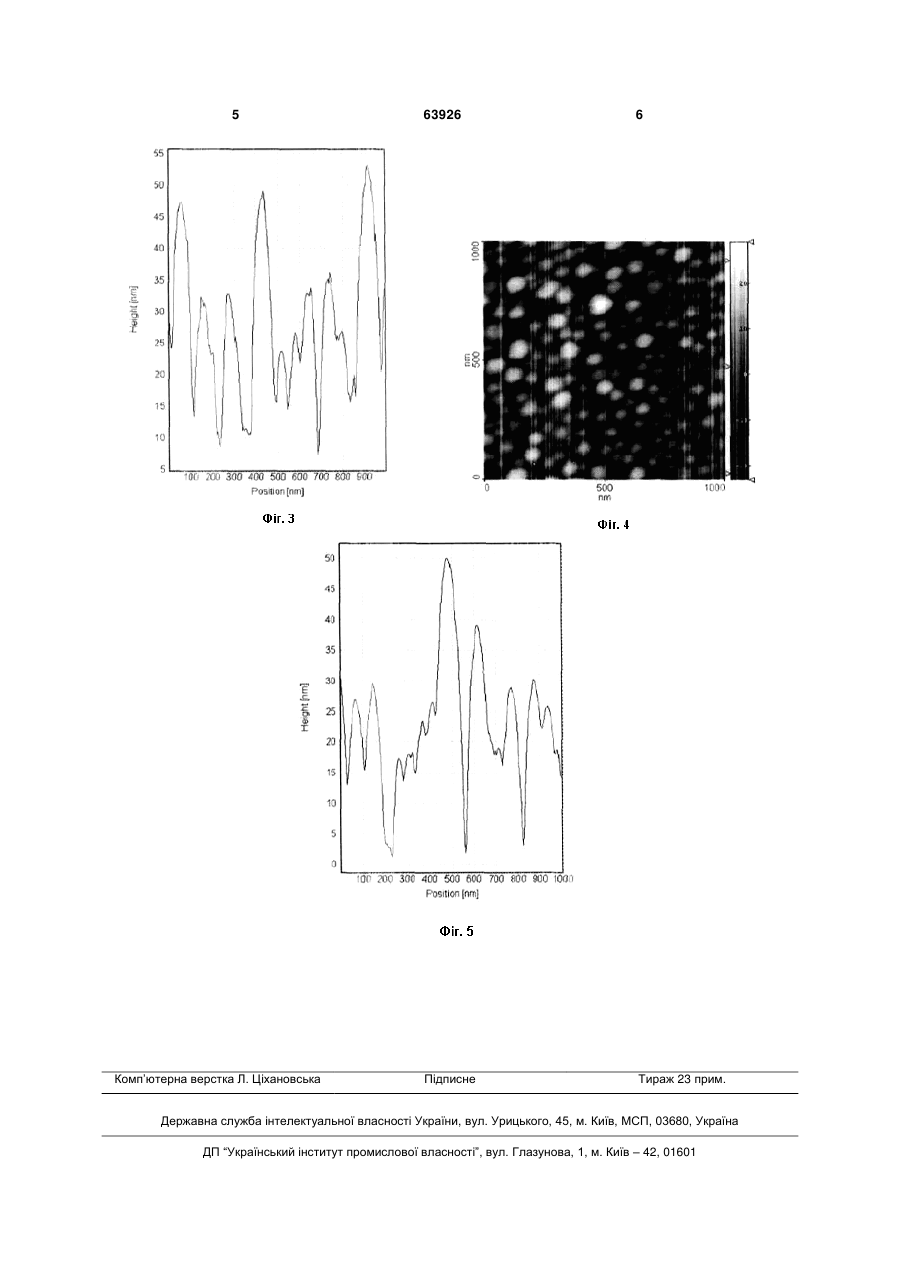

Дивитися

Додаткова інформація

Назва патенту англійською

Method for manufacturing silicon nanocrystal block

Автори англійською

Druzhynin Anatolii Oleksandrovych, Ostrovskyi Ihor Petrovych, Nichkalo Stepan Ihorovych, Khoverko Yurii Mykolaiovych

Назва патенту російською

Способ получения массивов нанокристаллов кремния

Автори російською

Дружинин Анатолий Александрович, Островский Игорь Петрович, Ничкало Степан Игоревич, Ховерко Юрий Николаевич

МПК / Мітки

МПК: C30B 29/00, H01L 21/00

Мітки: одержання, кремнію, нанокристалів, масивів, спосіб
