Завантажити PDF файл.

Формула / Реферат

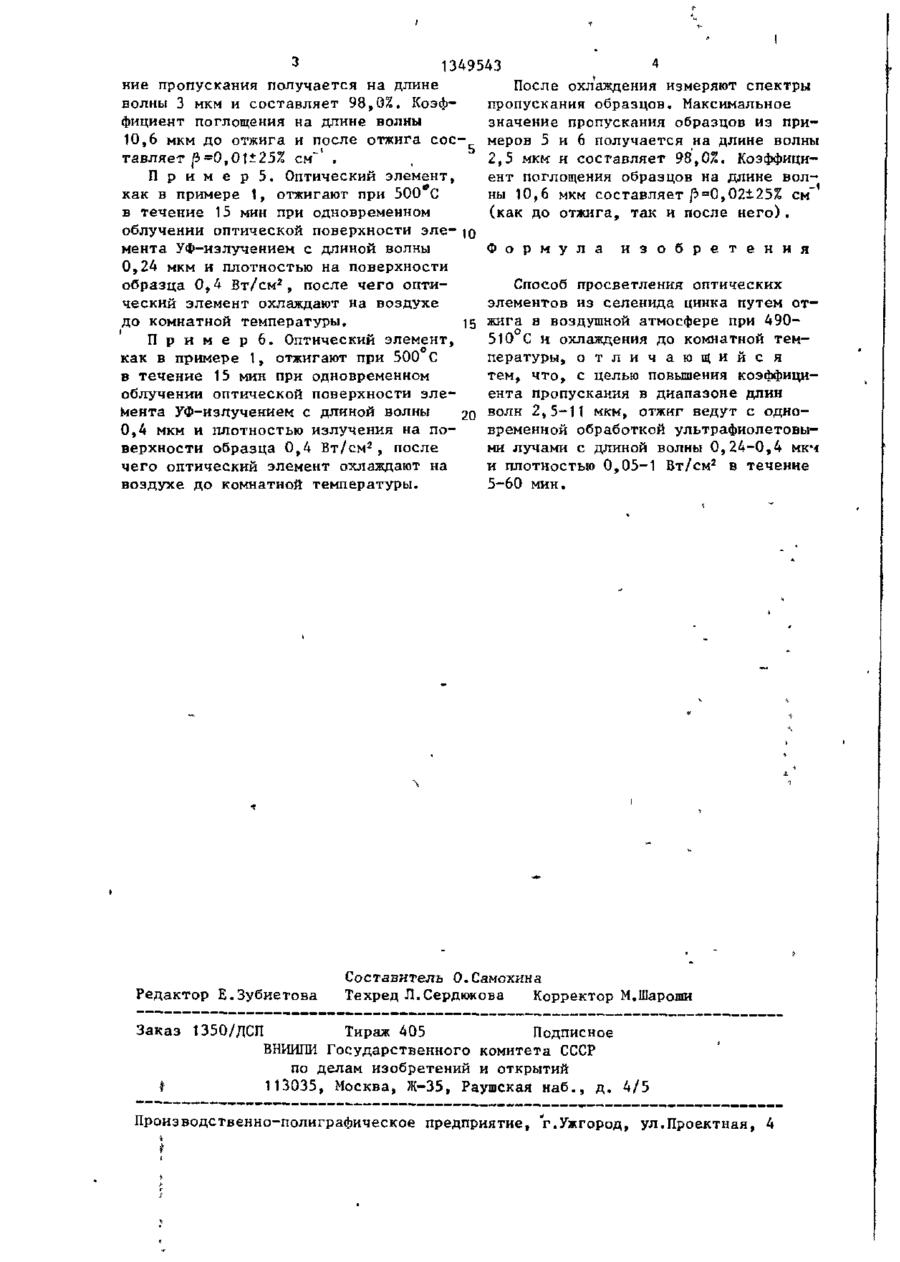

Способ просветления оптических элементов из селенида цинка путем отжига в 'воздушной ат­мосфере при 490-510°С и охлаждения до комнат­ной температуры, отличающийся тем, что, с целью повышения коэффициента пропускания в диапазоне длин волн 2,5-11 мкм, отжиг ведут с одновременной обработкой ультрафиолетовыми лучами с длиной волны 0,24-0,4 мкм и плотностью 0,05-1 Вт/см в течение 5-60 мин.

Текст

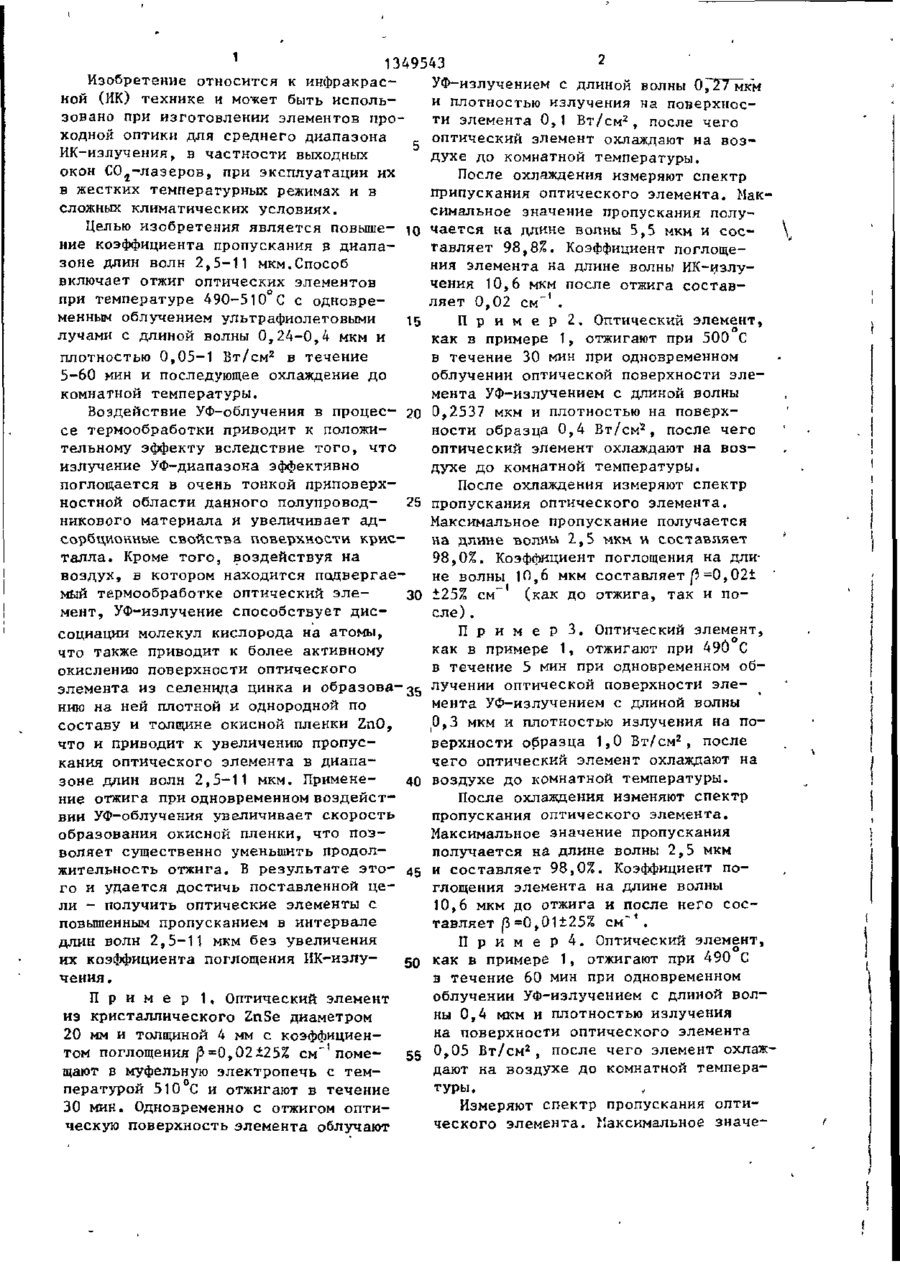

Изобретение относится к ИК-технике и может быть использовано при изготовлении элементов проходной оптики для среднего диапазона ИК-излучения. С целью повышения пропускания в диапазоне длин волн 2,5-11 мкм отжиг оптических элементов из селенида цинка проводят при 490-510 С в течение 5-60 мин с одновременной обработкой ультрафиолетовыми лучами с длиной волны 0,24-0,4 мкм и плотностью 0,051,0 Вт/см 2 . Обработанные элементы имеют пропускание 97,5-99% в интервале длин волн 2,5-11 мкм. СО СО ел 00 1 1349543 Изобретение относится к инфракрасУФ-излучением с длиной волны 0,27 мкм ной (ИК) технике и может быть испольи плотностью излучения на поверхнос2 зовано при изготовлении элементов проти элемента 0,1 Вт/см , после чего ходной оптики для среднего диапазона оптический элемент охлаждают на воз5 ИК-излучения, в частности выходных духе до комнатной температуры. окон С0 2 -лазеров, при эксплуатации их После охлаждения измеряют спектр в жестких температурных режимах и в припускання оптического элемента. Максложных климатических условиях. симальное значение пропускания полуЦелью изобретения является повыше- 10 чается на длине волны 5,5 мкм и сосние коэффициента пропускания в диапатавляет 98,8%. Коэффициент поглощезоне длин волн 2,5-11 мкм.Способ ния элемента на длине волны ИК-излувключает отжиг оптических элементов чения 10,6 мкм после отжига составпри температуре 490-510°С с одновреляет 0,02 см~' . менным облучением ультрафиолетовыми 15 П р и м е р 2 . Оптический элемент, лучами с длиной волны 0,24-0,4 мкм и как в примере 1, отжигают при 500 С 2 в течение 30 мин при одновременном плотностью 0,05-1 Вт/см в течение облучении оптической поверхности эле5-60 мин и последующее охлаждение до мента УФ-излучением с длиной волны комнатной температуры. Воздействие УФ-облучения в процес- 20 0,2537 мкм и плотностью на поверхсе термообработки приводит к положиности образца 0,4 Вт/см^, после чего тельному эффекту вследствие того, что оптический элемент охлаждают на возизлучение УФ-диапазона эффективно духе до комнатной температуры. поглощается в очень тонкой приповерхПосле охлаждения измеряют спектр ностной области данного полупровод25 пропускания оптического элемента. Максимальное пропускание получается никового материала и увеличивает адна длине волны 2,5 мкм и составляет сорбционные свойства поверхности крис98,0%. Коэффициент поглощения на длиталла. Кроме того, воздействуя на не волны 10,6 мкм составляет ft=0,02± воздух, в котором находится подвергае30 ±25% см~ (как до отжига, так и помый термообработке оптический элесле) . мент, УФ-излучение способствует дисП р и м е Р 3. Оптический элемент, социации молекул кислорода на атомы, как в примере 1, отжигают при 490 С что также приводит к более активному в течение 5 мин при одновременном обокислению поверхности оптического элемента из селенида цинка и образова-35 лучении оптической поверхности элемента УФ-излучением с длиной волны нию на ней плотной и однородной по 0,3 мкм и плотностью излучения на посоставу и толщине окисной пленки ZnO, верхности образца 1,0 Вт/см 2 , после что и приводит к увеличению пропусчего оптический элемент охлаждают на кания оптического элемента в диапа40 воздухе до комнатной температуры. зоне длин волн 2,5-11 мкм. ПрименеПосле охлаждения изменяют спектр ние отжига при одновременном воздействии УФ-облучения увеличивает скорость пропускания оптического элемента. образования окисной пленки, что позМаксимальное значение пропускания воляет существенно уменьшить продолполучается на длине волны 2,5 мкм жительность отжига. В результате это- 45 и составляет 98,0%. Коэффициент поглощения элемента на длине волны го и удается достичь поставленной це10,6 мкм до отжига и после него сосли - получить оптические элементы с тавляет р=0,01±25% см"'. повышенным пропусканием в интервале П р и м е р 4. Оптический элемент, длин волн 2,5-11 мкм без увеличения 50 как в примере 1, отжигают при 490 С их коэффициента поглощения ИК-излув течение 60 мин при одновременном чения. облучении УФ-излучением с длиной волП р и м е р 1, Оптический элемент ны 0,4 мкм и плотностью излучения из кристаллического ZnSe диаметром на поверхности оптического элемента 20 мм и толщиной 4 мм с коэффициен1 55 0,05 Вт/см 2 , после чего элемент охлажтом поглощения ( =0,02±25% см" поме3 дают на воздухе до комнатной темперащают в муфельную электропечь с темтуры. пературой 510 С и отжигают в течение Измеряют спектр пропускания опти30 мин. Одновременно с отжигом оптического элемента. Максимальное значеческую поверхность элемента облучают 1349543 ниє пропускания получается на длине волны 3 мкм и составляет 98,0Z. Коэффициент поглощения на длине волны 10,6 мкм до отжига и после отжига составляет р =0,Ot±25% см~" . П р и м е р 5. Оптический элемент, как в примере 1, отжигают при 500 С в течение 15 мин при одновременном облучении оптической поверхности эле- і мента УФ-иэлучением с длиной волны 0,24 мкм и плотностью на поверхности 2 образца 0,4 Вт/см , после чего оптический элемент охлаждают на воздухе до комнатной температуры, 15 П р и м е р 6. Оптический элемент, как в примере 1, отжигают при 500 С в течение 15 мин при одновременном облучении оптической поверхности элемента УФ-излучением с длиной волны 20 0,4 мкм и плотностью излучения на по2 верхности образца 0,4 Вт/см , после чего оптический элемент охлаждают на воздухе до комнатной температуры. Редактор Е.Зубиетова Заказ 1350/ЛСП I После охлаждения измеряют спектры пропускания образцов. Максимальное значение пропускания образцов из примеров 5 и 6 получается на длине волны 2,5 мкм и составляет 98,0%. Коэффициент поглощения образцов на длине волны 10,6 мкм составляет р=0,02±25% см" (как до отжига, так и после него). Ф о р м у л а и з о б р е т е н и я Способ просветления оптических элементов из селенида цинка путем отжига в воздушной атмосфере при 490510 С н охлаждения до комнатной температуры, о т л и ч а ю щ и й с я тем, что, с целью повышения коэффициента пропускания в диапазоне длин волн 2,5-И мкм, отжиг ведут с одновременной обработкой ультрафиолетовыми лучами с длиной волны 0,24-0,4 мкм 2 и плотностью 0,05-1 Вт/см в течение 5-60 мин. Составитель О.Самохина Техред Л.Сердкжова Корректор М.Шароши Тираж 405 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, 'г.Ужгород, ул.Проектная, 4

Дивитися

Додаткова інформація

Назва патенту англійською

Translucence method for optical elements made of zinc selenide

Автори англійською

Zahoruiko Yurii Anatoliiovych, Komar Volodymyr Korniiovych, Rostorhuieva Valeriia Yuriivna, Kryvoshein Valentyn Mykolaiiovych

Назва патенту російською

Способ просветления оптических элементов из селенида цинка

Автори російською

Загоруйко Юрий Анатольевич, Комарь Владимир Корнеевич, Росторгуева Валерия Юрьевна, Кривошеин Валентин Николаевич

МПК / Мітки

МПК: C03C 23/00, G02B 1/10

Мітки: просвітлення, селеніду, цинку, оптичних, елементів, споіб

Код посилання

<a href="https://ua.patents.su/4-16719-spoib-prosvitlennya-optichnikh-elementiv-iz-selenidu-cinku.html" target="_blank" rel="follow" title="База патентів України">Споіб просвітлення оптичних елементів із селеніду цинку</a>

Подібні патенти
