Спосіб отримання поруватої поверхні фосфіду індію р-типу методом фотоелектрохімічного травлення

Завантажити PDF файл.

Формула / Реферат

1. Спосіб отримання поруватого шару на поверхні монокристалічного фосфіду індію р-типу методом фотоелектрохімічного травлення, який відрізняється тим, що електрохімічне травлення проводять обробкою монокристала ІnР у розчині 5% соляної кислоти при проходженні крізь електроліт постійного струму щільністю 150 мА/см2 протягом 15 хв.

2. Спосіб за п. 1, який відрізняється тим, що електрохімічне травлення проводять при освітленні зразків вольфрамовою лампою потужністю 200 Вт.

Текст

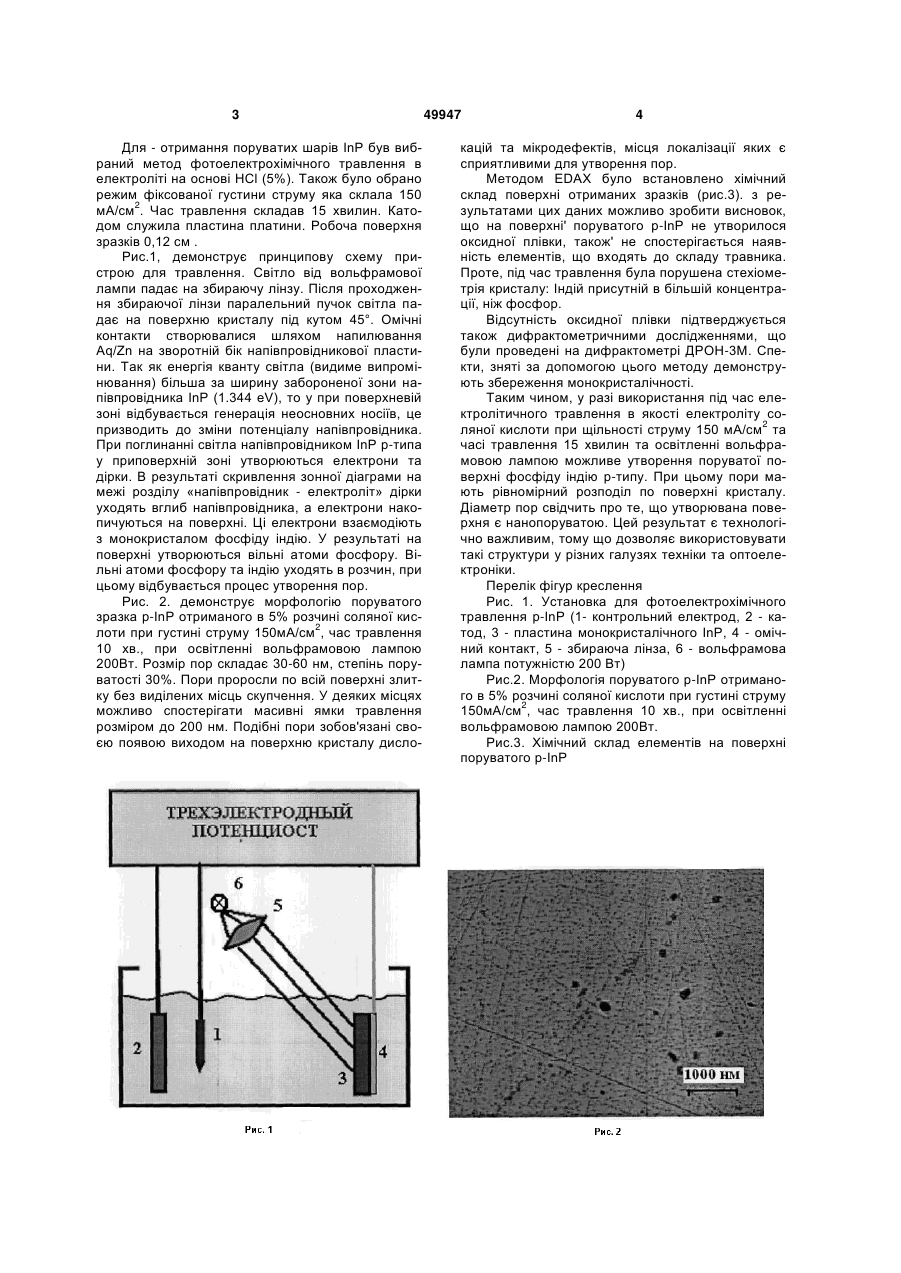

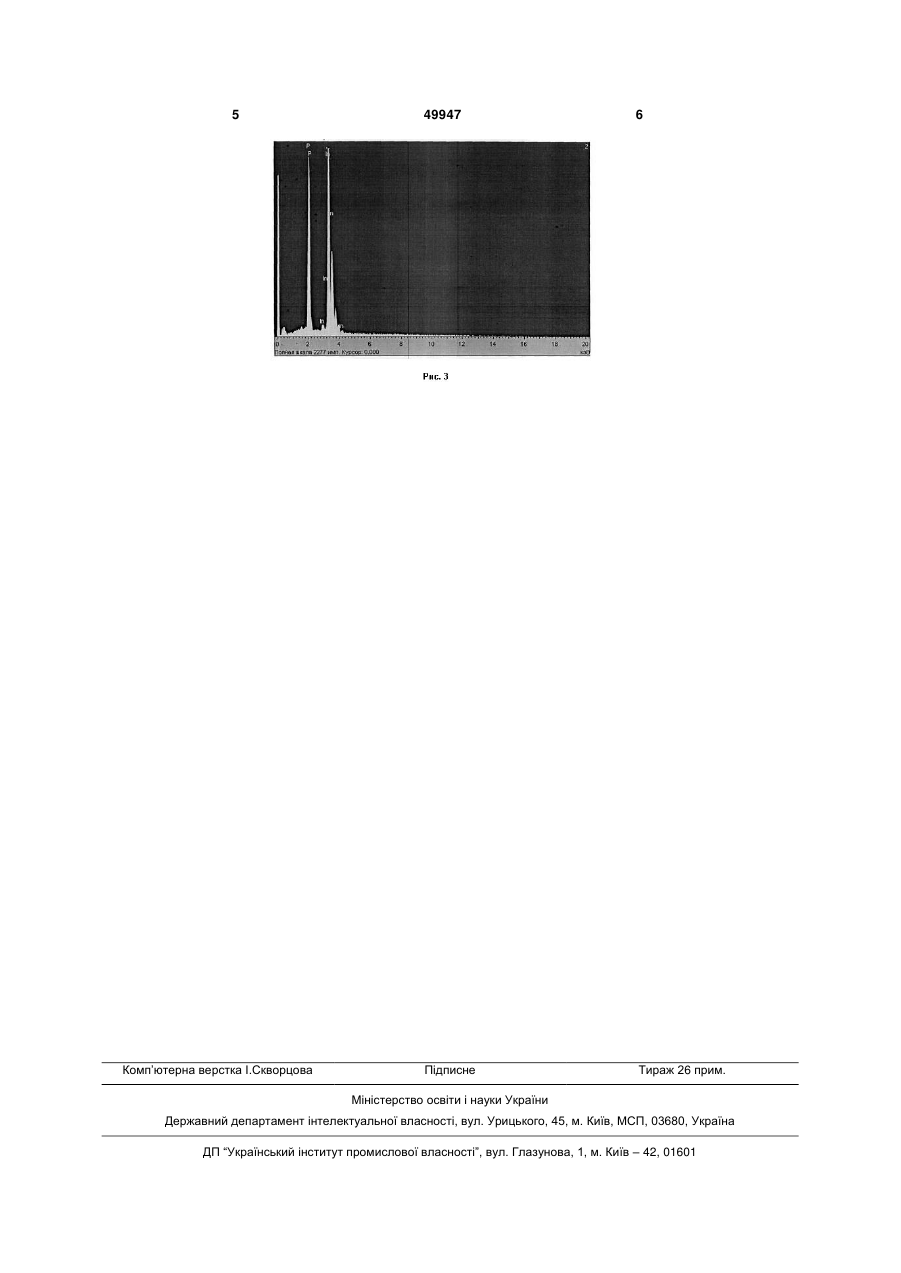

1. Спосіб отримання поруватого шару на поверхні монокристалічного фосфіду індію р-типу 3 Для - отримання поруватих шарів ІnР був вибраний метод фотоелектрохімічного травлення в електроліті на основі НСl (5%). Також було обрано режим фіксованої густини струму яка склала 150 2 мА/см . Час травлення складав 15 хвилин. Катодом служила пластина платини. Робоча поверхня зразків 0,12 см . Рис.1, демонструє принципову схему пристрою для травлення. Світло від вольфрамової лампи падає на збираючу лінзу. Після проходження збираючої лінзи паралельний пучок світла падає на поверхню кристалу під кутом 45°. Омічні контакти створювалися шляхом напилювання Aq/Zn на зворотній бік напівпровідникової пластини. Так як енергія кванту світла (видиме випромінювання) більша за ширину забороненої зони напівпровідника ІnР (1.344 eV), то у при поверхневій зоні відбувається генерація неосновних носіїв, це призводить до зміни потенціалу напівпровідника. При поглинанні світла напівпровідником ІnР р-типа у приповерхній зоні утворюються електрони та дірки. В результаті скривлення зонної діаграми на межі розділу «напівпровідник - електроліт» дірки уходять вглиб напівпровідника, а електрони накопичуються на поверхні. Ці електрони взаємодіють з монокристалом фосфіду індію. У результаті на поверхні утворюються вільні атоми фосфору. Вільні атоми фосфору та індію уходять в розчин, при цьому відбувається процес утворення пор. Рис. 2. демонструє морфологію поруватого зразка р-ІnР отриманого в 5% розчині соляної кис2 лоти при густині струму 150мА/см , час травлення 10 хв., при освітленні вольфрамовою лампою 200Вт. Розмір пор складає 30-60 нм, степінь поруватості 30%. Пори проросли по всій поверхні злитку без виділених місць скупчення. У деяких місцях можливо спостерігати масивні ямки травлення розміром до 200 нм. Подібні пори зобов'язані своєю появою виходом на поверхню кристалу дисло 49947 4 кацій та мікродефектів, місця локалізації яких є сприятливими для утворення пор. Методом EDAX було встановлено хімічний склад поверхні отриманих зразків (рис.3). з результатами цих даних можливо зробити висновок, що на поверхні' поруватого р-ІnР не утворилося оксидної плівки, також' не спостерігається наявність елементів, що входять до складу травника. Проте, під час травлення була порушена стехіометрія кристалу: Індій присутній в більшій концентрації, ніж фосфор. Відсутність оксидної плівки підтверджується також дифрактометричними дослідженнями, що були проведені на дифрактометрі ДРОН-3М. Спекти, зняті за допомогою цього методу демонструють збереження монокристалічності. Таким чином, у разі використання під час електролітичного травлення в якості електроліту соляної кислоти при щільності струму 150 мА/см2 та часі травлення 15 хвилин та освітленні вольфрамовою лампою можливе утворення поруватої поверхні фосфіду індію р-типу. При цьому пори мають рівномірний розподіл по поверхні кристалу. Діаметр пор свідчить про те, що утворювана поверхня є нанопоруватою. Цей результат є технологічно важливим, тому що дозволяє використовувати такі структури у різних галузях техніки та оптоелектроніки. Перелік фігур креслення Рис. 1. Установка для фотоелектрохімічного травлення р-ІnР (1- контрольний електрод, 2 - катод, 3 - пластина монокристалічного ІnР, 4 - омічний контакт, 5 - збираюча лінза, 6 - вольфрамова лампа потужністю 200 Вт) Рис.2. Морфологія поруватого р-InP отриманого в 5% розчині соляної кислоти при густині струму 150мА/см2, час травлення 10 хв., при освітленні вольфрамовою лампою 200Вт. Рис.3. Хімічний склад елементів на поверхні поруватого p-ІnР 5 Комп’ютерна верстка І.Скворцова 49947 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
