Спосіб одержання мікросферичних частинок двуокису кремнію

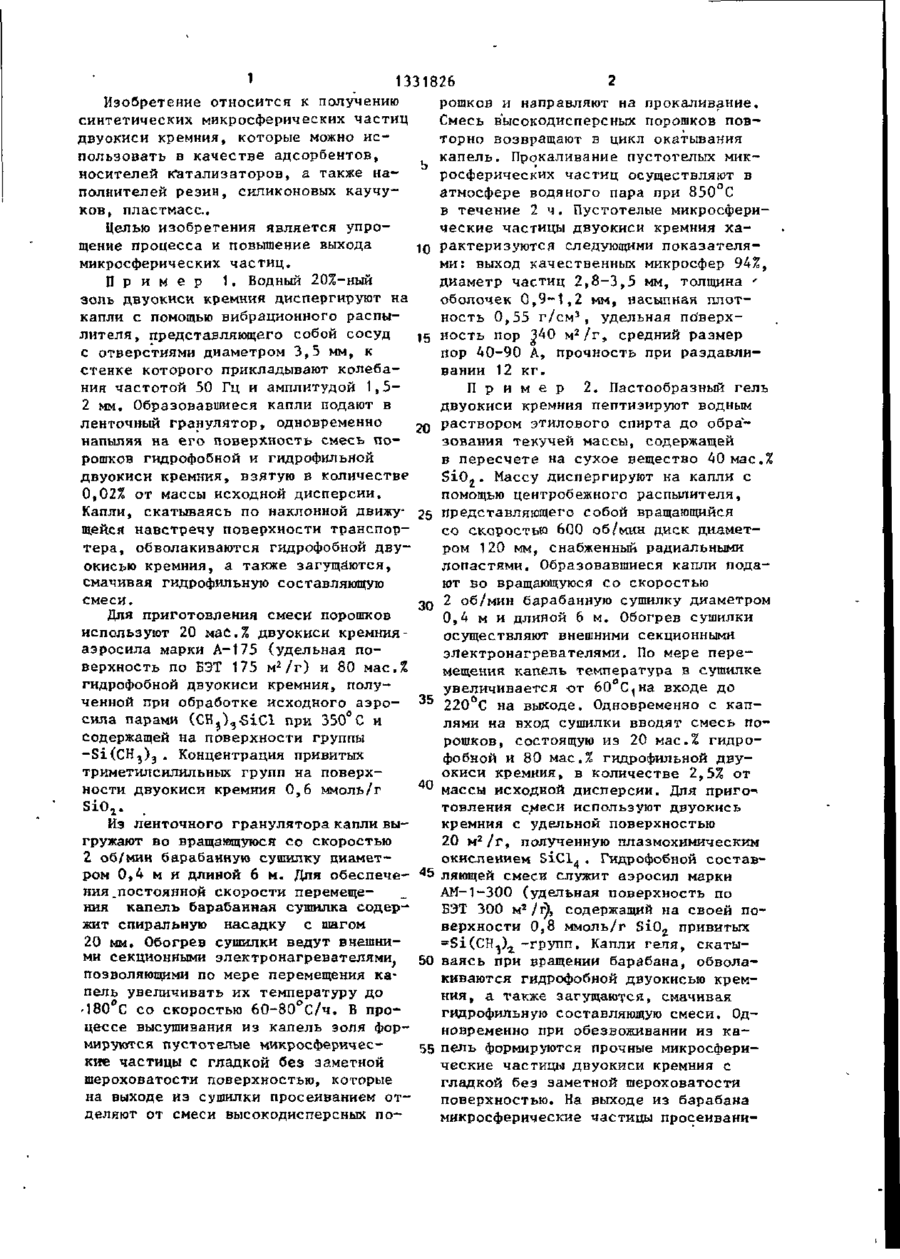

СОЮЗ ООЬЕ і СНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК C5D ГОСУДАРСТВЕННЫЙ НОМИТЄТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ =t (21) 3965868/31-26 " * \ (22) 22.10.85 (46) 23.08.87. Бюл. № 31 (71) Специальное консгрукторско-технологическое бюро Отделения химии поверхности Института физической химии им. И.В. Писаржевского (72) И.В, Миронюк, В.М. Огенко, А.А. Чуйко и R.A. Сушко (53) 546.28 (08В,8) (56) Патент Великобритании № 1352830, кл. С 01 В ЗЇ/16, 1974. (54) СПОСОБ ПОЛУЧЕНИЯ МИКРОСФЕРИЧЕСКИХ ЧАСТИЦ ДВУОКИСИ КРЕМНИЯ (57) Изобретение относится к получению микросферических частиц двуокиси кремния и позволяет повысить их выход и упростить процесс получения. Диспергируют исходную двуокись кремния в виде золя, геля или суспензии на капли, окатывают в смеси гидрофобной и гидрофильной двуокиси кремния а с удельной поверхность^ 20-400 м /г, взятой в количестве 0,02-2,5 м а с Л по отношению к дисперсии до загущения поверхности капель. В качестве гидрофобной двуокиси кремния целесообразно использовать аэросил с химически привитыми к его поверхности кремнийорганическими группами 12 , [ 3 t -[0Si(CH?)t3 в количестве 20-80мас.% в смеси. После окатки капли сушат и прокаливают. Выход продукта 94-98%. 2 з.п. ф-лы, 1 табл. С f X со со эо ю 35 1 1331826 Изобретение относится к получению рошков и направляют на прокаливание. синтетических микросферических частиц Смесь высокодисперсных порошков повдвуокиси кремния, которые можно исторно возвращают в цикл окатывания пользовать в качестве адсорбентов, капель. Прокаливание пустотелых микносителей катализаторов, а также наросферических частиц осуществляют в полнителей резин, силиконовых каучуатмосфере водяного пара при 850°С ков, пластмасс. в течение 2 ч. Пустотелые микросфериЦелью изобретения является упроческие частицы двуокиси кремния хащение процесса и повышение выхода 10 рактеризуются следующими показателямикросферических частиц. ми: выход качественных микросфер 94%, г П р и м е р 1. Водный 20%-ный диаметр частиц 2,8-3,5 мм, толщина золь двуокиси кремния диспергируют на оболочек 0,9-1,2 мм, насыпная плот3 капли с помощью вибрационного распыность 0,55 г/см , удельная по'верх2 лителя, представляющего собой сосуд 15 ность пор 340 м /г, средний размер с отверстиями диаметром 3,5 мм, к пор 40-90 А, прочность при раздавлистенке которого прикладывают колебавании 12 кг. ния частотой 50 Гц и амплитудой 1,5П р и м е р 2. Пастообразный гель 2 мм. Образовавшиеся капли подают в двуокиси кремния пептизируют водным ленточный гранулятор, одновременно 20 раствором этилового спирта до обранапыляя на его поверхность смесь позования текучей массы, содержащей рошков гидрофобной и гидрофильной в пересчете на сухое вещество 40 мае.% двуокиси кремния, взятую в количестве SiO 2 . Массу диспергируют на капли с 0,02% от массы исходной дисперсии. помощью центробежного распылителя, Капли, скатываясь по наклонной движу- 25 представляющего собой вращающийся щейся навстречу поверхности транспорсо скоростью 600 об/мин диск диаметтера, обволакиваются гидрофобной двуром 120 мм, снабженный радиальными лопастями. Образовавшиеся капли подаокисью кремния, а также загущаются, ют во вращающуюся со скоростью смачивая гидрофильную составляющую 2 об/мин барабанную сушилку диаметром смеси. 30 0,4 м и длиной 6 м. Обогрев сушилки Для приготовления смеси порошков осуществляют внешними секционными используют 20 мас.% двуокиси кремнияэлектронагревателями. По мере переаэросила марки А-175 (удельная помещения капель температура в сушилке верхность по БЭТ 175 м 2 /г) и 80 мас.% увеличивается от 60°С1на входе до гидрофобной двуокиси кремния, полу35 220°С на выходе. Одновременно с капченной при обработке исходного аэролями на вход сушилки вводят смесь посила парами (СН 3 ) 3 5ІС1 при 350°С и рошков, состоящую из 20 мас.% гидросодержащей на поверхности группы фобной и 80 мас.% гидрофильной дву-Si(CH^) 3 . Концентрация привитых окиси кремния, в количестве 2,5% от триметилсилильных групп на поверх0 массы исходной дисперсии. Для пригож ности двуокиси кремния 0,6 ммоль/г товления смеси используют двуокись SiO a . кремния с удельной поверхностью Из ленточного гранулятора капли вы20 м 2 /г, полученную плазмохимическим гружают во вращающуюся со скоростью окислением SiCl,. Гидрофобной состав2 об/мин барабанную сушилку диаметром 0,4 м и длиной 6 м. Для обеспече- 45 ляющей смеси служит аэросил марки ния .постоянной скорости перемещеАМ-1-300 (удельная поверхность по ния капель барабанная сушилка содерБЭТ 300 ы2 fr}t содержащий на своей пожит спиральную насадку с шагом верхности 0,8 ммоль/г SiOz привитых 20 мм. Обогрев сушилки ведут внешни=Si(CH,)a -групп. Капли геля, скатыми секционными электронагревателями 50 ваясь при вращении барабана, обволапозволяющими по мере перемещения какиваются гидрофобной двуокисью кремпель увеличивать их температуру до ния, а также загущаются, смачивая
