Спосіб отримання епітаксійних структур арсеніду галію для фотовольтаїчних детекторів рентгенівського діапазону випромінювання
Номер патенту: 39071
Опубліковано: 10.02.2009
Автори: Шутов Станіслав Вікторович, Краснов Василь Олександрович, Лебедь Олег Миколайович
Формула / Реферат
Спосіб отримання епітаксійних структур арсеніду галію для фотовольтаїчних детекторів рентгенівського діапазону випромінювання, в якому епітаксійне вирощування проводять на сильнолегованій підкладці n-типу нижнього n-GaAs буферного шару товщиною 2-5 μм, активного n-GaAs шару, верхнього p+-GaAs шару товщиною 1-2 μм, який відрізняється тим, що епітаксійне вирощування проводять шляхом примусового охолодження із обмеженого об'єму насиченого розчину арсеніду галію, легованого амфотерною домішкою кремнію в розплаві вісмуту, причому товщина активного n-GaAs шару становить 120 μм, а концентрація носіїв заряду становить 1010 см-3.
Текст

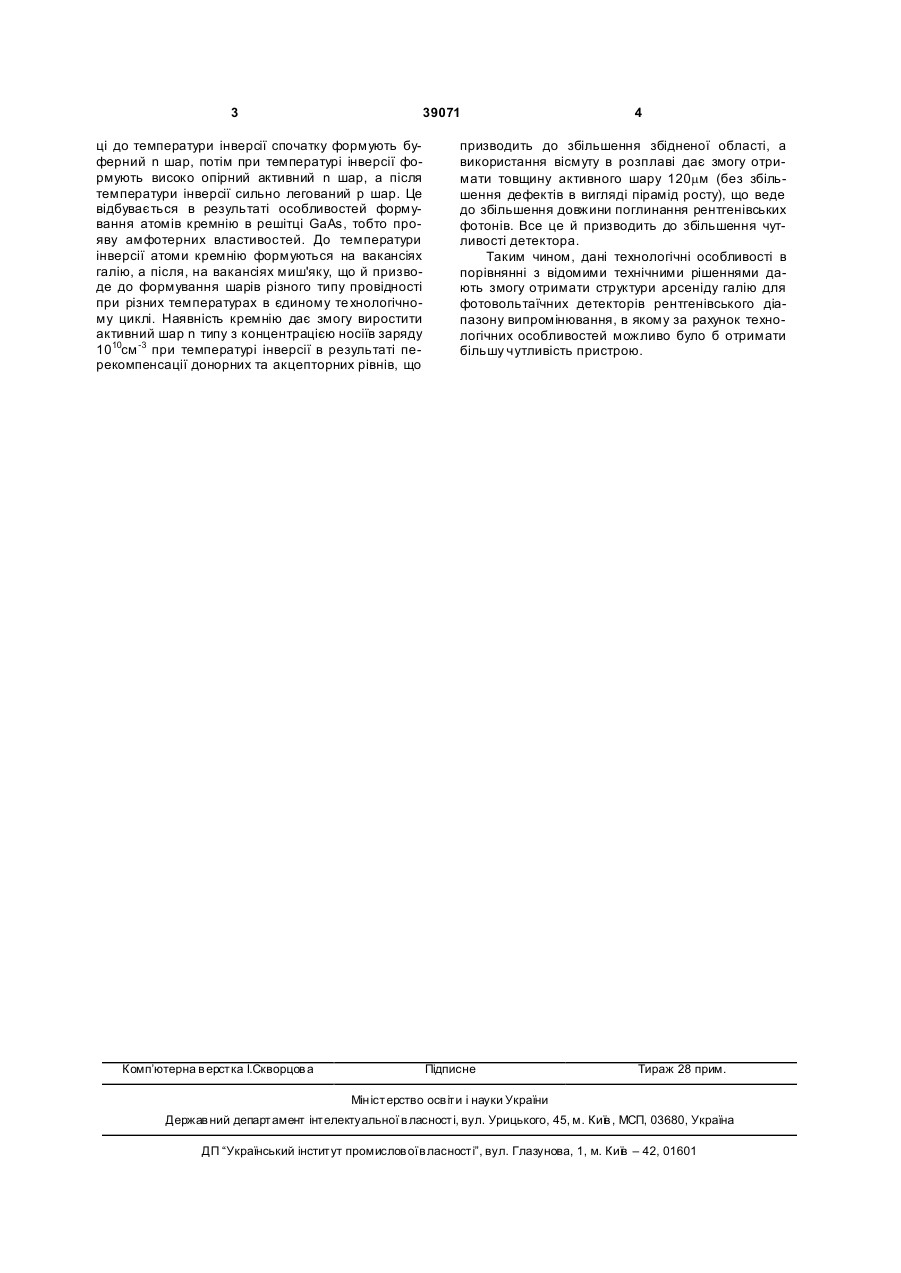

Спосіб отримання епітаксійних структур арсеніду галію для фотовольтаїчних детекторів рент 3 39071 ці до температури інверсії спочатку формують буферний n шар, потім при температурі інверсії формують високо опірний активний n шар, а після температури інверсії сильно легований р шар. Це відбувається в результаті особливостей формування атомів кремнію в решітці GaAs, тобто прояву амфотерних властивостей. До температури інверсії атоми кремнію формуються на вакансіях галію, а після, на вакансіях миш'яку, що й призводе до формування шарів різного типу провідності при різних температурах в єдиному те хнологічному циклі. Наявність кремнію дає змогу виростити активний шар n типу з концентрацією носіїв заряду 1010см -3 при температурі інверсії в результаті перекомпенсації донорних та акцепторних рівнів, що Комп’ютерна в ерстка І.Скворцов а 4 призводить до збільшення збідненої області, а використання вісмуту в розплаві дає змогу отримати товщину активного шару 120mм (без збільшення дефектів в вигляді пірамід росту), що веде до збільшення довжини поглинання рентгенівських фотонів. Все це й призводить до збільшення чутливості детектора. Таким чином, дані технологічні особливості в порівнянні з відомими технічними рішеннями дають змогу отримати структури арсеніду галію для фотовольтаїчних детекторів рентгенівського діапазону випромінювання, в якому за рахунок технологічних особливостей можливо було б отримати більшу чутливість пристрою. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for obtaining epitaxial gallium arsenide structures for photovoltaic detectors of x-ray radiation range
Автори англійськоюLebed Oleh Mykolaiovych, Shutov Stanislav Viktorovych, Krasnov Vasyl Oleksandrovych
Назва патенту російськоюСпособ получения эпитаксиальных структур арсенида галия для фотовольтаических детекторов рентгеновского диапазона излучения
Автори російськоюЛебедь Олег Николаевич, Шутов Станислав Викторович, Краснов Василий Александрович
МПК / Мітки
МПК: H01L 21/20
Мітки: випромінювання, діапазону, отримання, фотовольтаїчних, структур, детекторів, арсеніду, рентгенівського, спосіб, епітаксійних, галію
