Вогнезахищений нетоксичний пресований матеріал з волокнистої рослинної сировини

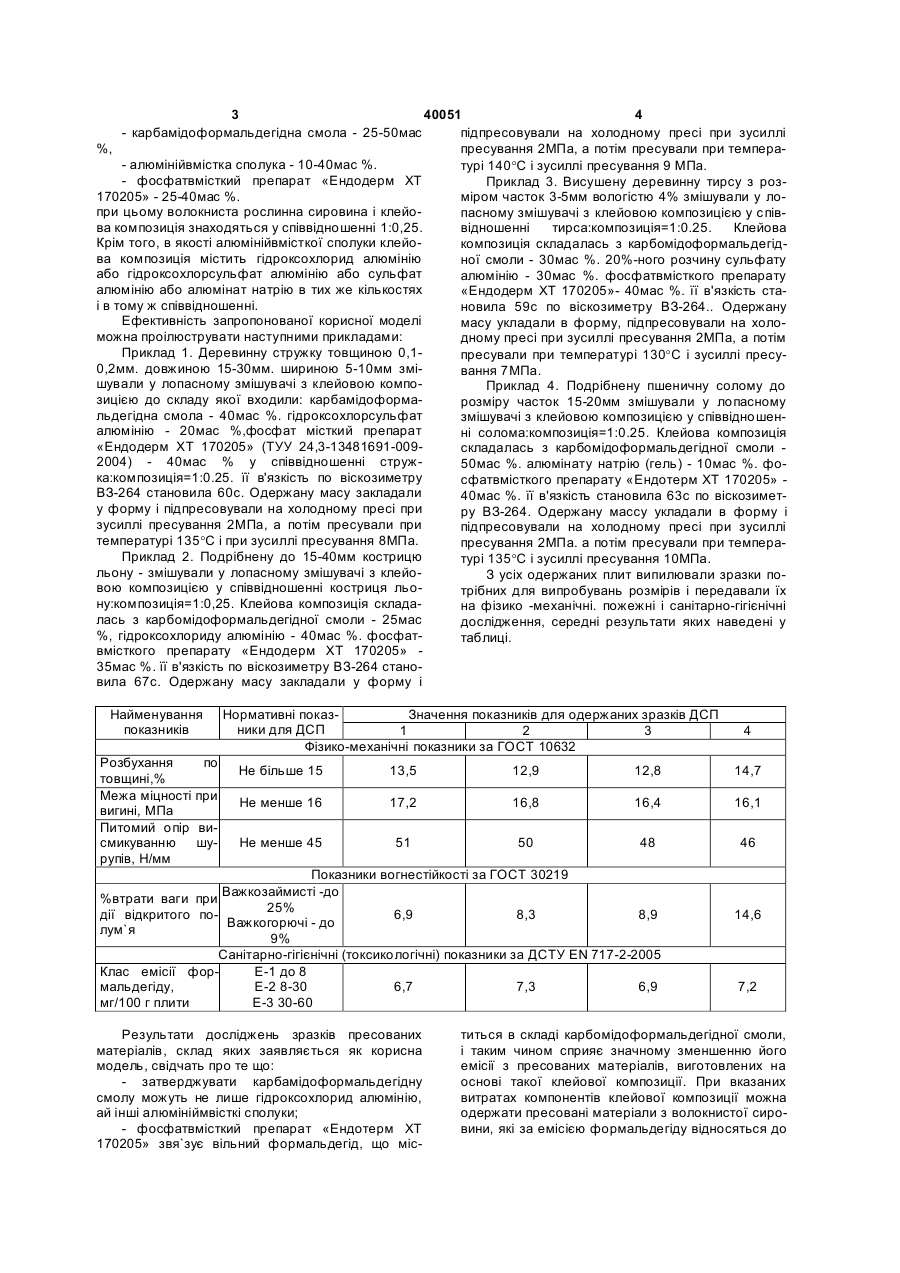

1. Вогнезахищений нетоксичний пресований матеріал із волокнистої рослинної сировини, що містить карбамідоформальдегідну смолу і алюмінієвмісну сполуку, який відрізняється тим, що додатково містить фосфатвмісний препарат "Ен 3 40051 4 - карбамідоформальдегідна смола - 25-50мас підпресовували на холодному пресі при зусиллі %, пресування 2МПа, а потім пресували при темпера- алюмінійвмістка сполука - 10-40мас %. турі 140°С і зусиллі пресування 9 МПа. - фосфатвмісткий препарат «Ендодерм XT Приклад 3. Висушену деревинну тирсу з роз170205» - 25-40мас %. міром часток 3-5мм вологістю 4% змішували у лопри цьому волокниста рослинна сировина і клейопасному змішувачі з клейовою композицією у співва композиція знаходяться у співвідношенні 1:0,25. відношенні тирса:композиція=1:0.25. Клейова Крім того, в якості алюмінійвмісткої сполуки клейокомпозиція складалась з карбомідоформальдегідва композиція містить гідроксохлорид алюмінію ної смоли - 30мас %. 20%-ного розчину сульфату або гідроксохлорсульфат алюмінію або сульфат алюмінію - 30мас %. фосфатвмісткого препарату алюмінію або алюмінат натрію в тих же кількостях «Ендодерм XT 170205»- 40мас %. її в'язкість стаі в тому ж співвідношенні. новила 59с по віскозиметру ВЗ-264.. Одержану Ефективність запропонованої корисної моделі масу укладали в форму, підпресовували на холоможна проілюструвати наступними прикладами: дному пресі при зусиллі пресування 2МПа, а потім Приклад 1. Деревинну стружку товщиною 0,1пресували при температурі 130°С і зусиллі пресу0,2мм. довжиною 15-30мм. шириною 5-10мм змівання 7МПа. шували у лопасному змішувачі з клейовою компоПриклад 4. Подрібнену пшеничну солому до зицією до складу якої входили: карбамідоформарозміру часток 15-20мм змішували у лопасному льдегідна смола - 40мас %. гідроксохлорсульфат змішувачі з клейовою композицією у співвідношеналюмінію - 20мас %,фосфат місткий препарат ні солома:композиція=1:0.25. Клейова композиція «Ендодерм XT 170205» (ТУУ 24,3-13481691-009складалась з карбомідоформальдегідної смоли 2004) - 40мас % у співвідношенні струж50мас %. алюмінату натрію (гель) - 10мас %. фока:композиція=1:0.25. її в'язкість по віскозиметру сфатвмісткого препарату «Ендотерм XT 170205» ВЗ-264 становила 60с. Одержану масу закладали 40мас %. її в'язкість становила 63с по віскозимету форму і підпресовували на холодному пресі при ру ВЗ-264. Одержану массу укладали в форму і зусиллі пресування 2МПа, а потім пресували при підпресовували на холодному пресі при зусиллі температурі 135°С і при зусиллі пресування 8МПа. пресування 2МПа. а потім пресували при темпераПриклад 2. Подрібнену до 15-40мм кострицю турі 135°С і зусиллі пресування 10МПа. льону - змішували у лопасному змішувачі з клейоЗ усіх одержаних плит випилювали зразки повою композицією у співвідношенні костриця льотрібних для випробувань розмірів і передавали їх ну:композиція=1:0,25. Клейова композиція складана фізико -механічні. пожежні і санітарно-гігієнічні лась з карбомідоформальдегідної смоли - 25мас дослідження, середні результати яких наведені у %, гідроксохлориду алюмінію - 40мас %. фосфаттаблиці. вмісткого препарату «Ендодерм XT 170205» 35мас %. її в'язкість по віскозиметру ВЗ-264 становила 67с. Одержану масу закладали у форму і Найменування показників Розбухання по товщині,% Межа міцності при вигині, МПа Питомий опір висмикуванню шурупів, Н/мм Нормативні показЗначення показників для одержаних зразків ДСП ники для ДСП 1 2 3 Фізико-механічні показники за ГОСТ 10632 4 Не більше 15 13,5 12,9 12,8 14,7 Не менше 16 17,2 16,8 16,4 16,1 Не менше 45 51 50 48 46 Показники вогнестійкості за ГОСТ 30219 Важкозаймисті -до %втрати ваги при 25% дії відкритого по6,9 8,3 8,9 Важкогорючі - до лум`я 9% Санітарно-гігієнічні (токсикологічні) показники за ДСТУ EN 717-2-2005 Клас емісії форЕ-1 до 8 мальдегіду, Е-2 8-30 6,7 7,3 6,9 мг/100 г плити Е-3 30-60 Результати досліджень зразків пресованих матеріалів, склад яких заявляється як корисна модель, свідчать про те що: - затверджувати карбамідоформальдегідну смолу можуть не лише гідроксохлорид алюмінію, ай інші алюмініймвісткі сполуки; - фосфатвмісткий препарат «Ендотерм XT 170205» звя`зує вільний формальдегід, що міс 14,6 7,2 титься в складі карбомідоформальдегідної смоли, і таким чином сприяє значному зменшенню його емісії з пресованих матеріалів, виготовлених на основі такої клейової композиції. При вказаних витратах компонентів клейової композиції можна одержати пресовані матеріали з волокнистої сировини, які за емісією формальдегіду відносяться до 5 40051 6 класу Е-1 [5], що відповідає вимогам європейсько2. Патент України №32098 А. МКВ 6B27N3/04 го стандарту ДСТУ EN 717-2; (2004) Зв'язуюче для виготовлення матеріалів на - пресовані матеріали набувають вогнезахиоснові деревини та рослинних волокон. щеності. що робить їх пожежобезпечними у вико3. ГОСТ 10634. Методики физикиристанні; механических испытаний прессованных древесно- фізико-механічні властивості одержаних престружечных плит. сованих матеріалів відповідають вимогам ГОСТ 4. ГОСТ 10632-89. Плиты древесностружеч10632 до пресованих матеріалів. ные. М: изд-во Стандартов. 1989 - 9 с. Джерела інформації: 5. ДСТУ EN 717-2. Плити деревинні. Визна1.Мелони Т. Современное производство дречення виділення формальдегіду. К.: Держстандарт весно-стружечных плит. М.Лесная промышленУкраїни, 2005 - 13 с. ность, 1987,с. 57-59. Комп’ютерна верстка А. Крижанівський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
