Ненагрівний спосіб виготовлення омічного контакту до n+-кремнію
Номер патенту: 101023
Опубліковано: 25.08.2015
Автори: Кудрик Ярослав Ярославович, Виноградов Анатолій Олегович, Конакова Раїса Василівна, Болтовець Микола Силович, Коростинська Тамара Василівна, Атаубаєва Акумис Берисбаївна, Бєляєв Олександр Євгенович
Формула / Реферат
Ненагрівний спосіб виготовлення омічного контакту до n+-кремнію, який включає очищення поверхні пластини кремнію, напилення контактоутворюючого шару, зовнішнього контактного шару та мікрохвильову обробку контактної структури, який відрізняється тим, що попередньо підігрівають пластину n+-кремнію до 290-330 °C, як контактоутворюючий шар напилюють шар паладію товщиною 20-30 нм, а потім шар титану товщиною 50-55 нм і проводять ненагрівну мікрохвильову обробку контактної структури Ti-Pd2Si-n+-Si із зовнішнім контактним шаром при частоті 2,45-24 ГГц та емітансом 1,5-7,5 Вт/см2, протягом 1-3 секунд.
Текст

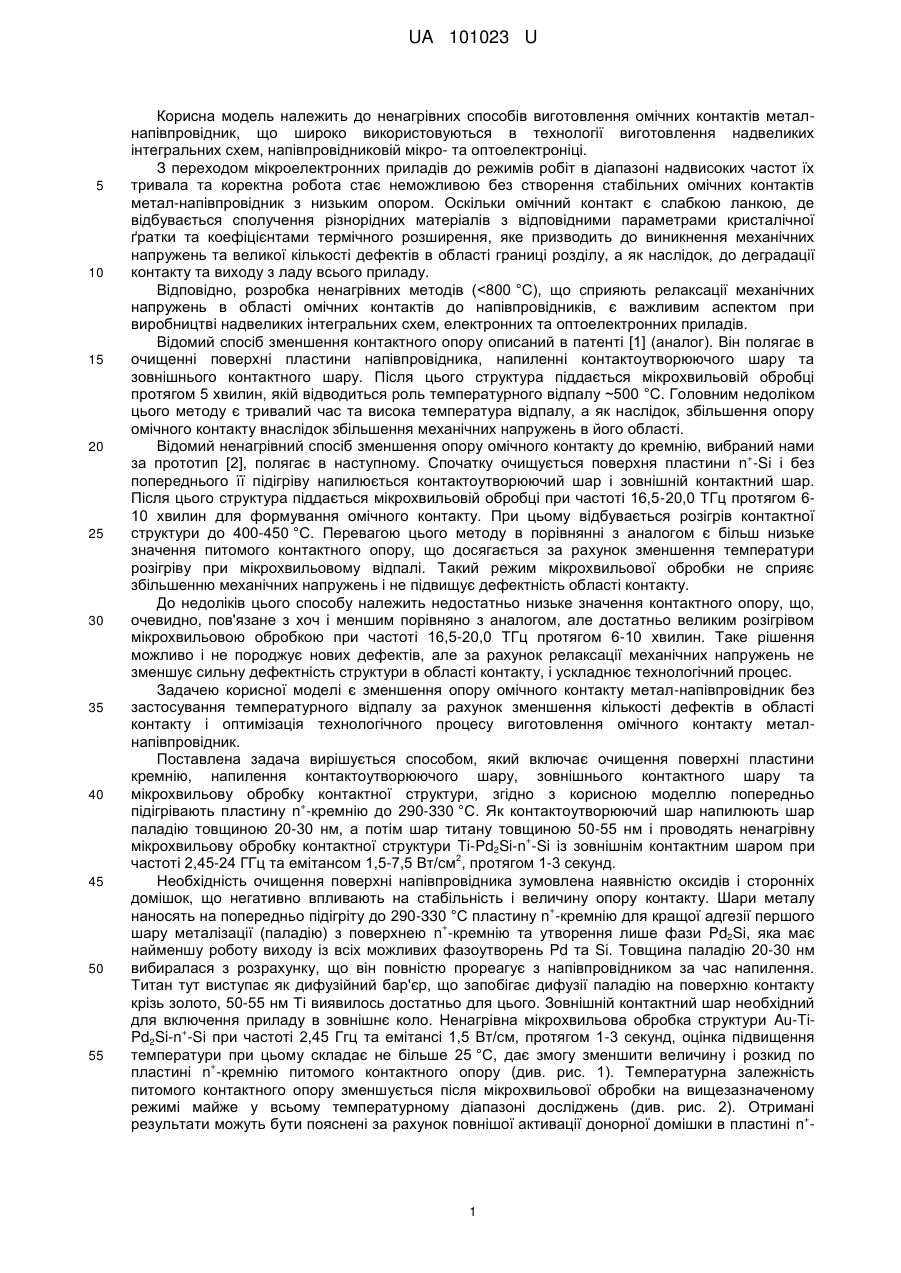

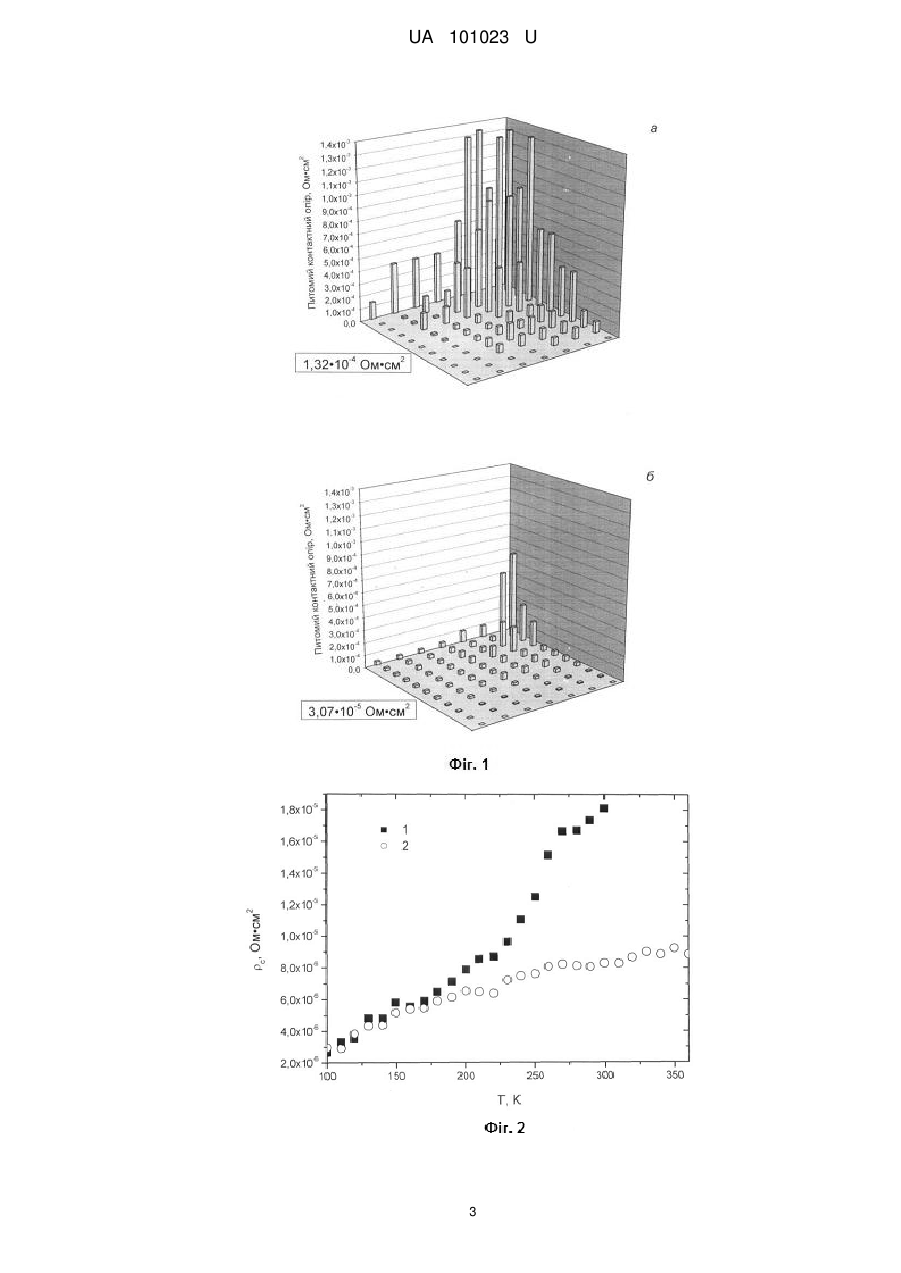

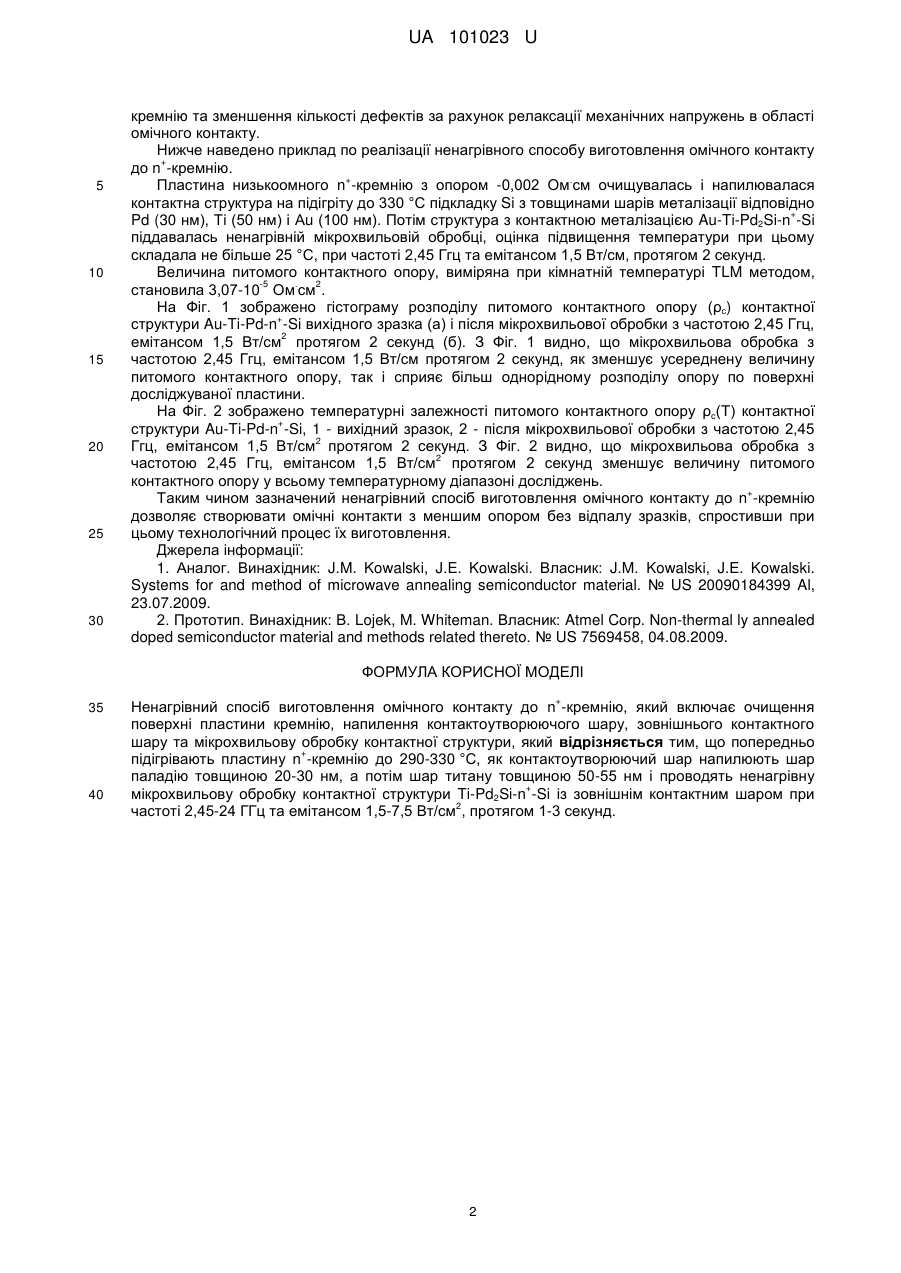

Реферат: + Ненагрівний спосіб виготовлення омічного контакту до n -кремнію включає очищення поверхні пластини кремнію, напилення контактоутворюючого шару, зовнішнього контактного шару та + мікрохвильову обробку контактної структури. Попередньо підігрівають пластину n -кремнію до 290-330 °C. Як контактоутворюючий шар напилюють шар паладію товщиною 20-30 нм, а потім шар титану товщиною 50-55 нм і проводять ненагрівну мікрохвильову обробку контактної + структури Ti-Pd2Si-n -Si із зовнішнім контактним шаром при частоті 2,45-24 ГГц та емітансом 2 1,5-7,5 Вт/см , протягом 1-3 секунд. UA 101023 U (12) UA 101023 U UA 101023 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до ненагрівних способів виготовлення омічних контактів металнапівпровідник, що широко використовуються в технології виготовлення надвеликих інтегральних схем, напівпровідниковій мікро- та оптоелектроніці. З переходом мікроелектронних приладів до режимів робіт в діапазоні надвисоких частот їх тривала та коректна робота стає неможливою без створення стабільних омічних контактів метал-напівпровідник з низьким опором. Оскільки омічний контакт є слабкою ланкою, де відбувається сполучення різнорідних матеріалів з відповідними параметрами кристалічної ґратки та коефіцієнтами термічного розширення, яке призводить до виникнення механічних напружень та великої кількості дефектів в області границі розділу, а як наслідок, до деградації контакту та виходу з ладу всього приладу. Відповідно, розробка ненагрівних методів (
ДивитисяДодаткова інформація
Автори англійськоюBieliaiev Oleksandr Yevhenovych, Boltovets Mykola Sylovych, Konakova Raisa Vasylivna, Kudrik Yaroslav Yaroslavovych, Korostynska Tamara Vasylivna
Автори російськоюБеляев Александр Евгениевич, Болтовец Николай Силич, Конакова Раиса Васильевна, Кудрик Ярослав Ярославович, Коростинская Тамара Васильевна
МПК / Мітки
МПК: H01L 21/314, H01L 21/268
Мітки: виготовлення, n+-кремнію, омічного, контакту, ненагрівний, спосіб
