B21J 13/02 — штампи або приналежності для них

Номер патенту: 31868

Опубліковано: 25.04.2008

Автори: Тихонський Олександр Адамович, Діамантопуло Констянтин Констянтинович, Лісовий Максим Олегович

МПК: B21J 13/02

Мітки: порожнистих, витягування, штамп, виробів

Формула / Реферат:

Штамп для витягування порожнистих виробів з листової заготовки, що містить верхню плиту, до якої прикріплений пуансон та притискне кільце, і матрицю, закріплену на нижній плиті, який відрізняється тим, що товщина неробочої радіальної частини пуансона виконана більшою на величину діаметрального зазору між пуансоном і матрицею.

Номер патенту: 81312

Опубліковано: 25.12.2007

Автори: Новіков Герман Олексійович, Раб Володимир Маркович

МПК: B21D 51/00, B21J 13/02

Мітки: виготовлення, сферичної, порожнистих, оснастка, виробів, форми

Формула / Реферат:

Оснастка для виготовлення порожнистого виробу сферичної форми, що містить верхній та нижній пуансони, виконані з внутрішніми порожнинами у вигляді півсфер та розміщені у напрямній,  причому внутрішню порожнину нижнього пуансона сполучено з насосом високого тиску, яка відрізняється тим, що на нижній пуансон установлено кільце, внутрішній діаметр якого відповідає діаметру готового порожнистого виробу.

Номер патенту: 28821

Опубліковано: 25.12.2007

Автори: Цимбаліст Вадим Валентинович, Подлєсний Сергій Володимирович, Роменський Євген Юрійович, Холодняк Юрій Сергійович, Кочєров Геннадій Анатолійович

МПК: B21J 13/02

Мітки: напруженої, конструкції, штамп

Формула / Реферат:

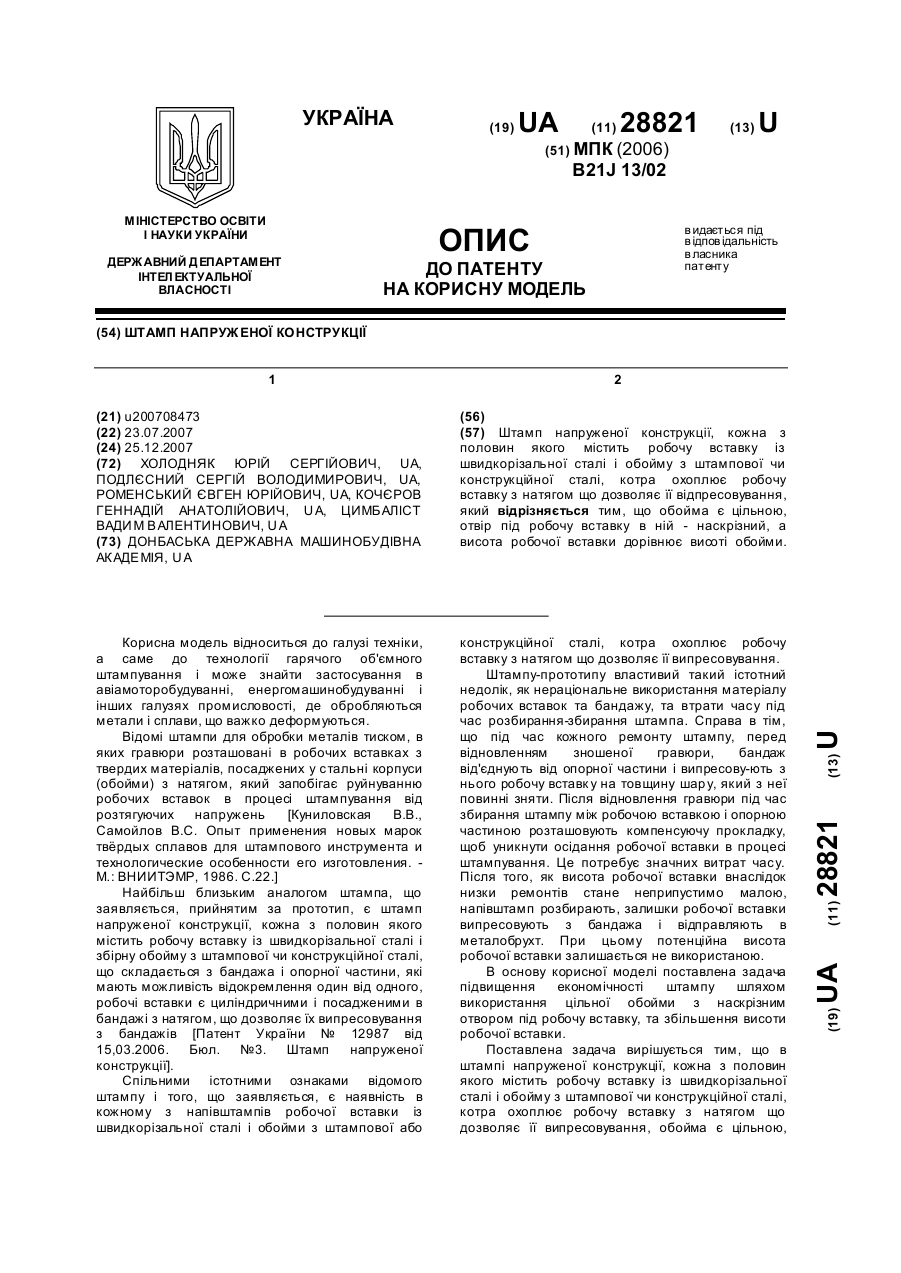

Штамп напруженої конструкції, кожна з половин якого містить робочу вставку із швидкорізальної сталі і обойму з штампової чи конструкційної сталі, котра охоплює робочу вставку з натягом що дозволяє її відпресовування, який відрізняється тим, що обойма є цільною, отвір під робочу вставку в ній - наскрізний, а висота робочої вставки дорівнює висоті обойми.

Номер патенту: 26513

Опубліковано: 25.09.2007

Автори: Діамантопуло Юлія Костянтинівна, Діамантопуло Костянтин Костянтинович, Стрегло Анастасій Костянтинович, Каргін Борис Сергійович

МПК: B21J 13/02

Мітки: розширення, ковальського, інструмент, протягування

Формула / Реферат:

1. Інструмент для ковальського протягування без розширення, що містить верхній та нижній бійники, вузли кріплення бійників до столу і рухомої траверси преса або перехідних плит, який відрізняється тим, що верхній бійник виконано складеним із нерухомої відносно інших центральної частини, з якою рухливо скріплені по бічних поверхнях і контактують та мають можливість вертикального переміщення дві однакові частини, які мають форму прямокутного...

Номер патенту: 19191

Опубліковано: 15.12.2006

Автори: Холодняк Юрій Сергійович, Кочєров Генадій Анатолійович, Цимбаліст Вадим Валентинович, Роменський Євген Юрійович

МПК: B21J 13/02

Мітки: штамп, конструкції, напруженої

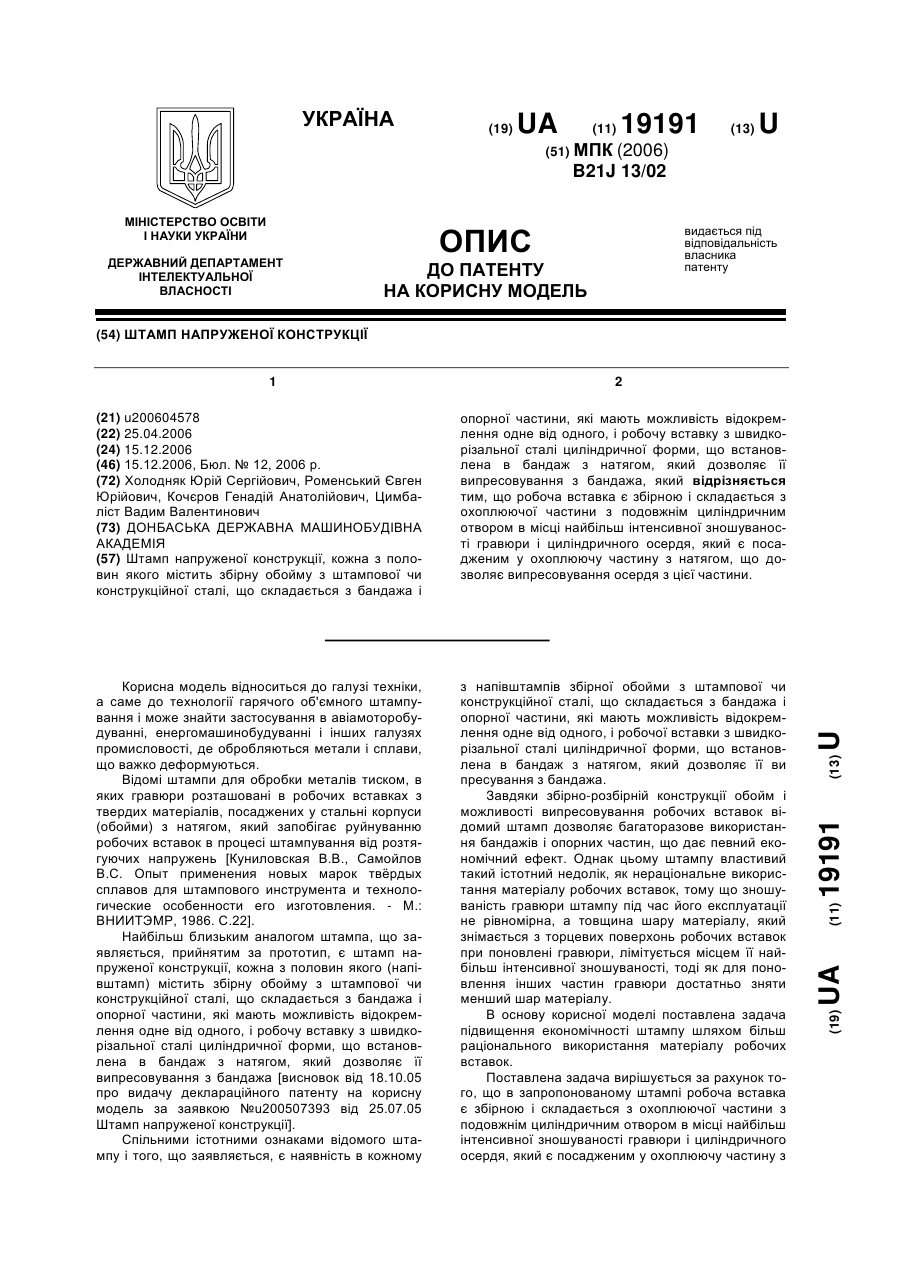

Формула / Реферат:

Штамп напруженої конструкції, кожна з половин якого містить збірну обойму з штампової чи конструкційної сталі, що складається з бандажа і опорної частини, які мають можливість відокремлення одне від одного, і робочу вставку з швидкорізальної сталі циліндричної форми, що встановлена в бандаж з натягом, який дозволяє її випресовування з бандажа, який відрізняється тим, що робоча вставка є збірною і складається з охоплюючої частини з подовжнім...

Номер патенту: 14662

Опубліковано: 15.05.2006

Автори: Огородніков Віталій Антонович, Сивак Іван Онуфрійович, Кириця Інна Юріївна

МПК: B21J 13/02

Мітки: стакан, холодного, зворотного, порожнистих, штамп, виробів, типу, видавлювання

Формула / Реферат:

Штамп для холодного зворотного видавлювання порожнистих виробів типу стакан, що містить пуансон, матрицю і виштовхувач з плоским торцем, оснащений приводом обертального руху, який відрізняється тим, що на торець пуансона нанесено спіраль Архімеда, а на вкладиші, який встановлений на виштовхувачі і служить для розміщення заготовки з кільцевою проточкою, також виконана кільцева проточка для змащувальної рідини.

Номер патенту: 12987

Опубліковано: 15.03.2006

Автори: Холодняк Юрій Сергійович, Кочєров Генадій Анатолійович, Цимбаліст Вадим Валентинович, Роменський Євген Юрійович

МПК: B21J 13/02

Мітки: конструкції, штамп, напруженої

Формула / Реферат:

Штамп напруженої конструкції, кожна з половин якого містить робочу вставку із швидкорізальної сталі і збірну обойму з штампової чи конструкційної сталі, що складається з бандажа і опорної частини, які мають можливість відокремлюватися один від одного, який відрізняється тим, що робочі вставки є циліндричними і посадженими в бандажі з натягом, що дозволяє їх випресовування з бандажів.

Номер патенту: 8571

Опубліковано: 15.08.2005

Автори: Марков Олег Євгенійович, Алієв Іграмотдін Серажутдінович, Янчук Світлана Валентинівна, Маркова Марина Олександрівна

МПК: B21J 13/02

Мітки: інструмент, кування, типу, пластин, ковальський, поковок

Формула / Реферат:

Ковальський інструмент для кування поковок типу пластин, що містить нижній вирізний та верхній опуклий бойки, який відрізняється тим, що кут вирізу бойків становить 120-150°, радіуси округлення верхнього бойка повинні дорівнювати радіусу заготовки (), а ширина верхнього бойка дорівнює ширині нижнього та складає В = (0.5...1.0)·D.

Номер патенту: 8645

Опубліковано: 15.08.2005

Автори: Кочєров Генадій Анатолійович, Холодняк Юрій Сергійович, Роменський Євген Юрійович, Цимбаліст Вадим Валентинович

МПК: B21J 13/02

Мітки: штамп, литий

Формула / Реферат:

Литий штамп, кожна з половин якого містить конічну робочу вставку з литої швидкорізальної сталі, бандаж і опорну частину з литої штампової чи конструкційної сталі, який відрізняється тим, що бандаж і опорна частина виконані з можливістю відокремлення один від одного.

Номер патенту: 73393

Опубліковано: 15.07.2005

Автори: Прохоров Валєрій Васільєвіч, Філіппов Владімір Борісовіч, Шіков Алєксандр Константіновіч, Рождєствєнскій Владімір Владіміровіч, Чєрємних Гєннадій Сєргєєвіч, Котрєхов Владімір Андрєєвіч, Лосіцкій Анатолій Францєвіч, Терновой Юрій Федорович, Лазоркін Віктор Андрійович, Артамонов Юрій Вікторович, Ахтонов Сєргєй Гєннадьєвіч, Ноздрін Ігорь Вікторовіч, Бочаров Олєг Вікторовіч, Коновалов Віталій Фьодоровіч

МПК: B21J 13/02, B21J 1/04, B21J 5/00 ...

Мітки: переважно, підгрупи, кувальний, поковок, сплавів, здійснення, спосіб, виготовлення, металів, титану, комплекс

Формула / Реферат:

1. Спосіб виготовлення поковок, переважно з металів і сплавів підгрупи титану, що включає нагрівання злитка і наступне його кування на пресі з одним або двома маніпуляторами в кілька проходів шляхом чотирибічного обтиснення в чотирибойкових кувальних пристроях з додатковими макрозрушеннями металу в поперечній площині заготовки при кожному одиничному обтисненні, подачу і кантування заготовки, який відрізняється тим, що кування здійснюють у...

Номер патенту: 72454

Опубліковано: 15.03.2005

Автори: Цанцерль Герман, Мозер Маркус

МПК: B21J 13/02

Мітки: інструментальними, формувальна, комбінованими, машина, багатоблокова, блоками

Формула / Реферат:

1. Багатоблокова формувальна машина, що включає перший комбінований інструментальний блок, установлений на нерухомій станині машини, і другий комбінований інструментальний блок, установлений на пресувальному повзуні, який встановлений з можливістю зворотно-поступального переміщення у напрямку вказаного першого комбінованого інструментального блока, причому перший і другий комбіновані інструментальні блоки мають взаємодіючі окремі...

Номер патенту: 72616

Опубліковано: 15.03.2005

Автори: Штайнхаузер Ульрік, Мюллер Франсуа

МПК: B21J 9/00, B30B 15/00, B21J 13/02 ...

Мітки: клиноподібним, диском, формувальна, машина, обертається

Формула / Реферат:

1. Формувальна машина з принаймні одним місцем формування з пуансоном та матрицею як робочими органами та пристроєм для встановлення осьової позиції одного з двох робочих органів, причому пристрій включає в себе пересувний клин з опорною поверхнею, яка прилягає до основної частини, яка відрізняється тим, що пересувний клин є обертальним клиноподібним диском, який обертається навколо осі обертання і має на одному боці диска опорну поверхню, а...

Номер патенту: 67879

Опубліковано: 15.07.2004

Автори: Чорний Богдан Петрович, Лазоркіна Світлана Олександрівна, Лазоркін Віктор Андрійович

МПК: B21J 3/00, B21J 13/02

Мітки: пристрій, чотирибойковий, кувальний

Формула / Реферат:

1. Чотирибойковий кувальний пристрій, який складається з двох тримачів верхнього і нижнього бойків з похилими поверхнями, кінематично зв'язаних із ними двох тримачів бічних бойків з похилими поверхнями, що відповідають похилим поверхням верхнього і нижнього тримачів, і чотирьох бойків, прикріплених до відповідних тримачів бойків, який відрізняється тим, що на похилих поверхнях тримачів бойків встановлені антифрикційні пластини, що утворюють...

Номер патенту: 66605

Опубліковано: 17.05.2004

Автори: Терновий Юрій Федорович, Лазоркін Віктор Андрійович

МПК: B21J 13/02

Мітки: радіально-кувальна, машина

Формула / Реферат:

Радіально-кувальна машина, що містить станину з напрямними, у якій розміщений чотирибойковий кувальний блок, що складається з двох тримачів верхнього і нижнього бойків із закріпленими на них бойками, чотирьох тримачів бічних бойків, прикріплених до тримачів верхнього і нижнього бойків, що мають похилі поверхні, які відповідають похилим поверхням двох бічних бойків, і кінематично зв'язаних з ними ексцентрикового вала, шатуна, що, у свою чергу,...

Номер патенту: 64299

Опубліковано: 16.02.2004

Автори: Мельников Юрій Вадимович, Лазоркін Віктор Андрійович, Терновий Юрій Федорович

МПК: B21J 13/02

Мітки: кувальний, пристрій, чотирибойковий

Формула / Реферат:

1. Чотирибойковий кувальний пристрій, що складається з тримачів верхнього і нижнього бойків з похилими поверхнями, двох тримачів бічних бойків з похилими поверхнями, що відповідають похилим поверхням верхнього і нижнього тримачів і кінематично зв'язані з ними, чотирьох бойків, прикріплених до тримачів, який відрізняється тим, що похилі поверхні тримачів бойків розташовані під гострими кутами до подовжньої осі пристрою.2. Чотирибойковий...

Номер патенту: 60575

Опубліковано: 15.10.2003

Автори: Алієва Лейла Іграмотдінівна, Перерва Олександр Васильович, Лобанов Олександр Іванович, Алієв Іграмотдін Серажутдінович

МПК: B21J 13/02, B21J 13/00

Мітки: пристрій, видавлювання, поперечного

Формула / Реферат:

Пристрій для поперечного видавлювання, що містить рухомий в осьовому напрямку деформуючий пуансон, рознімну матрицю з поперечною порожниною, який відрізняється тим, що пристрій оснащений механізмом затиску прутка немірної довжини з індивідуальним приводом та напівматрицями, закріпленими на рухомих поперечках з автономними приводами.

Номер патенту: 34978

Опубліковано: 15.07.2003

Автори: Терновий Юрій Федорович, Брагінець Віктор Іванович, Артамонов Юрій Вікторович, Лазоркін Віктор Андрійович

МПК: B21J 1/04, B21J 13/02

Мітки: кувальний, пристрій, здійснення, кування, чотирибойковий, спосіб, заготовок

Формула / Реферат:

1. Спосіб кування заготовок, який включає обтиснення заготовки двома парами бойків у радіальному напрямку з прикладенням до неї з боку бойків одночасно зусиль нормального обтиснення і зусиль зсуву, подачу і кантування заготовки, який відрізняється тим, що кування здійснюють в три стадії: основну, проміжну і заключну, при цьому на основній стадії обтиснення виконують з впровадженням бокових поверхонь бойків в тіло заготовки, а на основній і...

Номер патенту: 57677

Опубліковано: 16.06.2003

Автори: Лазоркін Віктор Андрійович, Бедросова Лариса Василівна, Терновий Юрій Федорович

МПК: B21J 13/02

Мітки: радіального, кування, інструмент

Формула / Реферат:

Інструмент для радіального кування, що складається з чотирьох бойків з робочими поверхнями, два з яких, верхній та нижній, розміщені в вертикальній площині симетрії, а два інші, бічні бійки - в горизонтальній площині симетрії інструменту, який відрізняється тим, що робочі поверхні верхнього та нижнього бойків ширші за робочі поверхні бічних бойків, при цьому відношення суми площ проекцій робочих поверхонь бічних бойків на вертикальну площину...

Номер патенту: 55249

Опубліковано: 17.03.2003

Автори: Лазоркін Віктор Андрійович, Мельников Юрій Вадимович, Лазоркіна Світлана Олександрівна

МПК: B21J 13/02

Мітки: кувальний, пристрій, чотирибойковий

Формула / Реферат:

Чотирибойковий кувальний пристрій, що складається з тримачів верхнього і нижнього бойків, кінематично зв'язаних з ними двох тримачів бічних бойків і чотирьох бойків, встановлених у тримачах бойків, який відрізняється тим, що бойки встановлені в тримачах бойків зі зміщенням в окружному напрямку відносно подовжніх площин симетрії відповідних тримачів бойків, а робочі площини бойків нахилені під кутом 5-50° до основ цих бойків, при цьому робочі...

Номер патенту: 53191

Опубліковано: 15.01.2003

Автори: Циркін Аркадій Тимофійович, Рубанов Михайло Євгенович, Рябічева Людмила Олександрівна

МПК: B09B 3/00, B22F 3/02, B21J 13/02 ...

Мітки: пристрій, одержання, дискретних, виробів, спосіб, матеріалів, здійснення, довгомірних

Формула / Реферат:

1. Спосіб одержання довгомірних виробів з дискретних матеріалів, що полягає в завантаженні вихідного матеріалу в зону пресування і ущільненні його шляхом обтиснення деформуючими органами у вигляді секторів, що переміщуються назустріч один одному, який відрізняється тим, що дискретний матеріал подають у зону пресування деформуючими органами у вигляді матриці з порожниною, утвореною клиновими сегментами, ущільнюють його поетапно одним нерухомим...

Номер патенту: 1477

Опубліковано: 15.11.2002

Автори: Мордовець Юрій Анатолійович, Діамантопуло Костянтин Костянтинович

МПК: B21J 13/02

Мітки: інструмент, ковальської, протяжки

Формула / Реферат:

1. Інструмент для ковальської протяжки, який містить бойки з набором плоских вставок, нижній з яких оснащений обмежувачами розширення зі скошеними торцями, розташованими симетрично відносно вертикальної осі з можливістю горизонтального переміщення та кутового відхилення від даної осі, а також з можливістю взаємодії з відповідними пазами, виконаними у верхньому бойкові, який відрізняється тим, що плоскі вставки з'єднані між собою осями,...

Номер патенту: 40535

Опубліковано: 16.07.2001

Автори: Артамонов Юрій Вікторович, Поспєлов Ігор Олексійович, Лазоркін Віктор Андрієвич, Потапов Іван Іванович, Тюрін Валерій Олександрович, Скорняков Юрій Миколаєвич, Барков Євген Миколаєвич

МПК: B21J 13/02

Мітки: радіального, кування, інструмент

Текст:

Номер патенту: 40554

Опубліковано: 16.07.2001

Автори: Потапов Іван Іванович, Старун Василь Семенович, Поспєлов Ігор Олексійович, Сивоконь Микола Анатолієвич, Лазоркін Віктор Андрієвич

МПК: B21J 7/00, B21J 13/02

Мітки: кування, перерізу, прямокутного, інструмент, радіального, заготовок

Формула / Реферат:

Инструмент для радиальной ковки заготовок прямоугольного сечения, содержащий три пары бойков, в каждой из которых бойки выполнены с возможностью встречного перемещения и имеют рабочие поверхности, состоящие из заходных и калибрующих участков, из них две пары бойков расположены с возможностью перемещении в одной плоскости со смещением одна относительно другой в направлении продольной оси инструмента, а третья пара бойков расположена с...

Номер патенту: 39460

Опубліковано: 15.06.2001

Автори: Безкровний Михайло Григорович, Артамонов Юрій Вікторович, Лазоркін Віктор Андрійович, Терновий Юрій Федорович

МПК: B21J 13/02

Мітки: машина, радіально-кувальна

Формула / Реферат:

Радіально-кувальна машина, включаюча опорну плиту, на якій закріплені направляючі колонки та кувальний блок, яка відрізняється тим, що додатково до направляючих колонок прикріплені рухома і нерухома плити, з якими з’єднані гідроциліндри, причому опорна, рухома і нерухома плити мають осьові отвори, а між опорною і ру­хомою плитами розташований кувальний блок, який утримує в собі від 2 до 8 бойків, кожний з котрих має дві похилі опорні...

Номер патенту: 37792

Опубліковано: 15.05.2001

Автори: Терновий Юрій Федорович, Лазоркін Віктор Андрійович, Артамонов Юрій Вікторович

МПК: B21J 13/02

Мітки: кувальна, машина, чотирибойкова

Текст:

...15 та жорстко закріплену на ньому привідну шестірню 16, а від неї - через зубчате зчеплення - проміжне зубчате колесо 17 та роздавальну шестірню 18, жорстко закріплені на однім валу. Роздавальна шестірня 18 приводить в обертання верхнє 19 та нижнє 20 тяжні колеса і верхній 21 та нижній 22 головні вали, на яких тяжні колеса жорстко закріплені. Через ексцентрики 23,24 обертальний рух головних валів 21,22 перетворюється в зустрічний...

Номер патенту: 35586

Опубліковано: 16.04.2001

Автор: Внуков Віктор Семенович

МПК: B21D 37/14, B23Q 3/02, B21J 13/02 ...

Мітки: вузлів, столі, деталей, робочому, пристрій, закріплення

Формула / Реферат:

1. Приспособление для закрепления деталей и узлов на рабочем столе, содержащее прижим, выполненный в виде корпуса с двуплечим рыча­гом, снабженным винтовым соединением, расположенным на одном из его плеч, и упорами с криволинейными опорными поверхностями, один из кото­рых расположен со стороны основания винтового соединения, второй - на конце второго плеча рычага, а третий на оси его поворота, Т-образный паз, отличающееся тем, что Т-образный...

Номер патенту: 36703

Опубліковано: 16.04.2001

Автори: Безкровний Михайло Григорович, Лазоркін Віктор Андрійович, Артамонов Юрій Вікторович, Терновий Юрій Федорович

МПК: B21J 13/02

Мітки: чотирибойковий, пристрій, кувальний

Текст:

...зовнішніх утримувачів бойків 1 через направляючі планки 5 внутрішні утримувачі бойків 2 також повертаються до вихідного стану (фіг. 3). При переміщенні скоби 7 на відстань L, утримувачі бойків 1, 2, а відповідно і бойки 3 зміщують ся на відстань l (фіг. 3), паралельно площині основи, причому відстань l значно менша відстані L та визначається кутом нахилу поверхонь a, так що L l= і при a=50-85° l» (0,087...О,84)×L. В разі, tga коли основа має...

Номер патенту: 36032

Опубліковано: 16.04.2001

Автори: Терновий Юрій Федорович, Безкровний Михайло Григорович, Артамонов Юрій Вікторович, Лазоркін Віктор Андрійович

МПК: B21J 13/02

Мітки: радіально-кувальна, машина

Текст:

...клина по поверхні плити 20 (фіг.1, 2). Робота радіально-кувальної машини здійснюється таким чином. При вмиканні електродвигуна 1 крутильний момент з його валу передається через пасову передачу та редуктор 2 на ексцентриковий вал 3. Ексцентриковий вал 3, взаємодіючи з втулкою 4, здійснює пересування тримача верхнього бойка 6 разом з бойком 7 по направляючим 5. При русі верхнього тримача 6 вниз два тримача 11,12 також пересуваються...

Номер патенту: 34978

Опубліковано: 15.03.2001

Автори: Брагінець Віктор Іванович, Терновий Юрій Федорович, Артамонов Юрій Вікторович, Лазоркін Віктор Андрійович

МПК: B21J 1/04, B21J 13/02

Мітки: спосіб, кування, здійснення, чотирьохбойковий, заготовок, пристрій, кувальний

Формула / Реферат:

1. Спосіб кування заготовок, який включає обтиснення заготовки двома парами бойків у радіальному напрямку з прикладенням до неї з боку бойків одночасно зусиль нормального обтиснення і зусиль зсуву, подачу і кантування заготовки, який відрізняється тим, що кування здійснюють в три стадії: основну, проміжну і заключну, при цьому на основній стадії обтиснення виконують з впровадженням бокових поверхонь бойків в тіло заготовки, а на основній і...

Номер патенту: 34104

Опубліковано: 15.02.2001

Автори: Смірнов Юрій Констянтинович, Лазоркін Віктор Андрійович, Надемський Віктор Анатолійович, Чорний Богдан Петрович

МПК: B21J 13/02

Мітки: установка, радіально-кувальна

Формула / Реферат:

1. Радіально-кувальна установка, що складається із станини з направляючими, в якій розміщено чотирьохбойковий кувальний блок, який складається із двох тримачів верхнього і нижнього бойків із закріпленими бойками, чотирьох тримачів бокових бойків, прикріплених до тримачів верхнього і нижнього бойків і таких, що мають похилі поверхні, які стикуються з похилими поверхнями двох бокових бойків, і кінематично пов'язаних з ними направляючими,...

Номер патенту: 29183

Опубліковано: 16.10.2000

Автор: Лазоркін Віктор Андрійович

МПК: B21J 13/02

Мітки: кувальний, пристрій, чотирьохбойковий

Формула / Реферат:

1. Чотирьохбойковий кувальний пристрій, який складається із двох утримувачів верхнього і нижнього бойків з похилими поверхнями, кінематично пов'язанних з ними двох утримувачів бокових бойків з похилими поверхнями, які відповідають нахилу поверхонь верхнього і нижнього утримувачів і чотирьох бойків, які прікріпленні до відповідних утримувачів і мають заходні і калібруючі ділянки, який відрізняється тим, що похилі поверхні утримувачів бойків...

Номер патенту: 21986

Опубліковано: 30.04.1998

Автори: Тюрін Валерій Олександрович, Чорний Богдан Петрович, Скорняков Юрій Миколайович, Чіняков Анатолій Іванович, Ванжа Олександр Федорович, Лазоркін Віктор Андрійович

МПК: B21J 13/02

Мітки: радіально-ковальна, установка

Формула / Реферат:

Радиально-ковочная установка, содержащая станину, на которой размещен ковочный блок. со­стоящий из двух держателей верхнего и нижнего бойков с наклонными поверхностями, двух держа­телей боковых бойков с наклонными поверхностя­ми, соответствующими наклонным поверхностями верхнего и нижнего держателей и кинематически связанных с ними, и четырех бойков, прикреплен­ных к соответствующим держателям, привод уста­новки, включающий двигатель,...

Номер патенту: 1677

Опубліковано: 25.10.1994

Автори: Шустерман Марк Самійлович, Айнбиндер Борис Іойнович, Козачук-Богачук Петро Антонович

МПК: B21J 13/02

Мітки: штамп, карбування

Формула / Реферат:

Штамп для чеканки, содержащий пуансон и матрицу с установочно-посадочной поверхностью, отличающийся тем, что, с целью повышения каче­ства получаемых изделий, продольная ось устано­вочно-посадочной поверхности матрицы распо­ложена под углом к опорной поверхности штампа, матрица установлена с возможностью поворота относительно указанной оси, а пуансон выполнен в виде сектора с центральным углом a = 360/n, где n — целое число, и с рабочей...
