Спосіб формування арсенідгалієвих гетероепітаксійних структур для субмікронних нвч – великих інтегральних схем
Номер патенту: 77223
Опубліковано: 11.02.2013
Автори: Кіндрат Тарас Петрович, Варварук Василь Миколайович, Новосядлий Степан Петрович, Мельник Любомир Васильович
Формула / Реферат
1. Спосіб формування арсенідгалієвих гетероепітаксійних структур для субмікронних НВЧ - великих інтегральних схем, який включає підготовку кремнієвих підкладок КЕФ 0,1 (111) з розорієнтацією поверхні 3-4°, їх хімічної обробки в травнику Каро для очистки поверхні, який відрізняється тим, що процес осадження n-шарів GaAs реалізують низькотемпературною плазмовою епітаксією (Т<400 °C) в реакторі надвисоких частот (2,45 ГГц) електронно-циклотронного резонансу при потужності розряду 450-750 Вт з використання металоорганічних сполук триметил- (триетил) миш'яку, галію та арсену.
2. Спосіб за п. 1, який відрізняється тим, що між кремнієвою підкладкою та гетероепітаксійним шаром арсеніду галію осаджується градієнтний буферний шар кремній-германію, причому формування такого шару відбувається в єдиному технологічному процесі при температурі реактора менше 400 °C зміною потужності розряду та витратами інгредієнтів, а концентраційний профіль германію змінюється відповідно до газового режиму витрат моносилану і моногерману у водні при вакуумі (2,7-30)×10-2 Па, температурі плазмового росту 250-370 °C.
3. Спосіб за пп. 1, 2, який відрізняється тим, що арсенідгалієвий епітаксійний шар легується до питомого опору 0,5-2 Ом∙см в епіпроцесі шляхом введення в реакційну зону електронно-циклотронного резонансу - реактора водневої суміші моносилану за програмованою витратною характеристикою, а для формування напівізолюючого арсенідгалієвого шару з питомим опором 108-1010 Ом-см, останній легується алюмінієм або киснем з використанням триметилалюмінію.

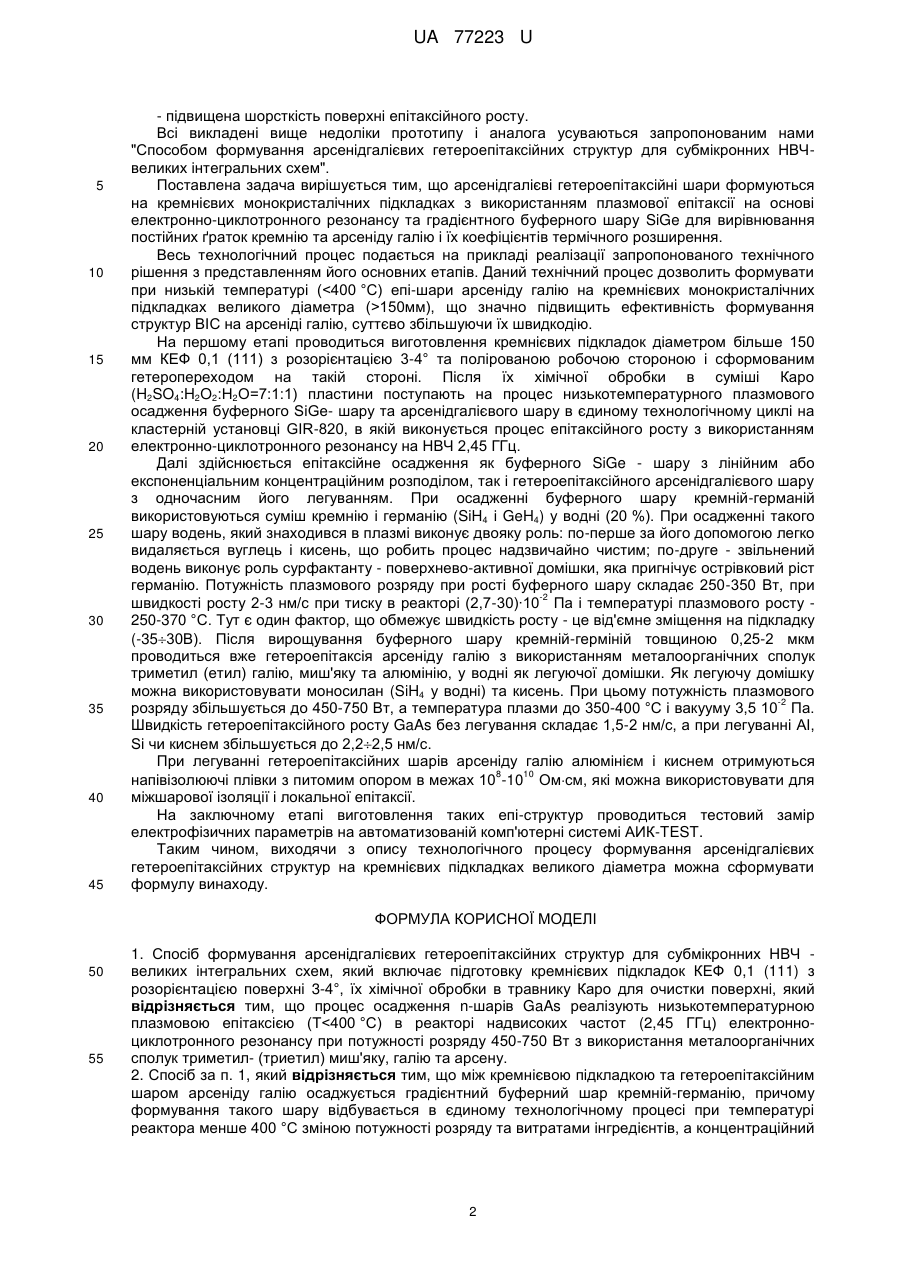

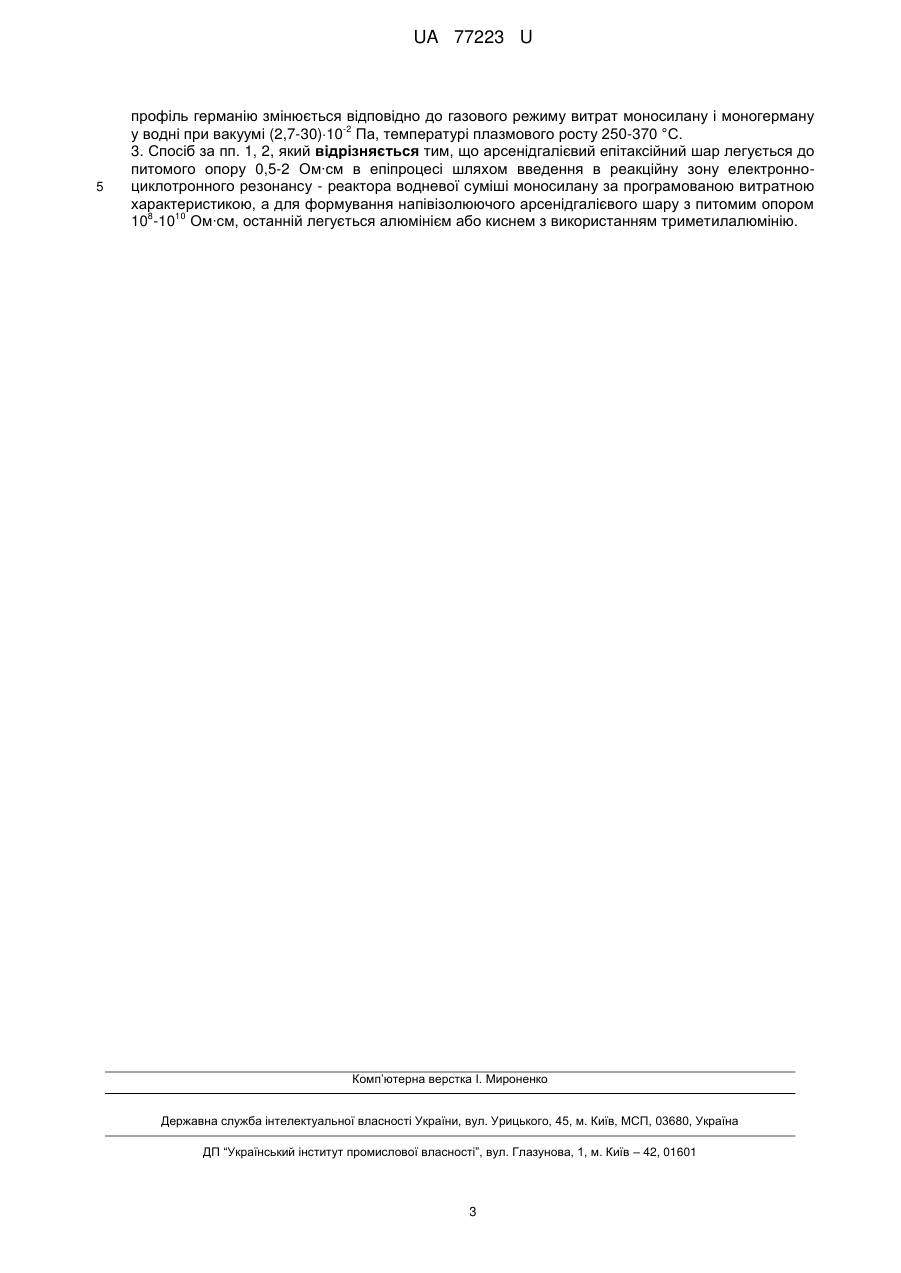

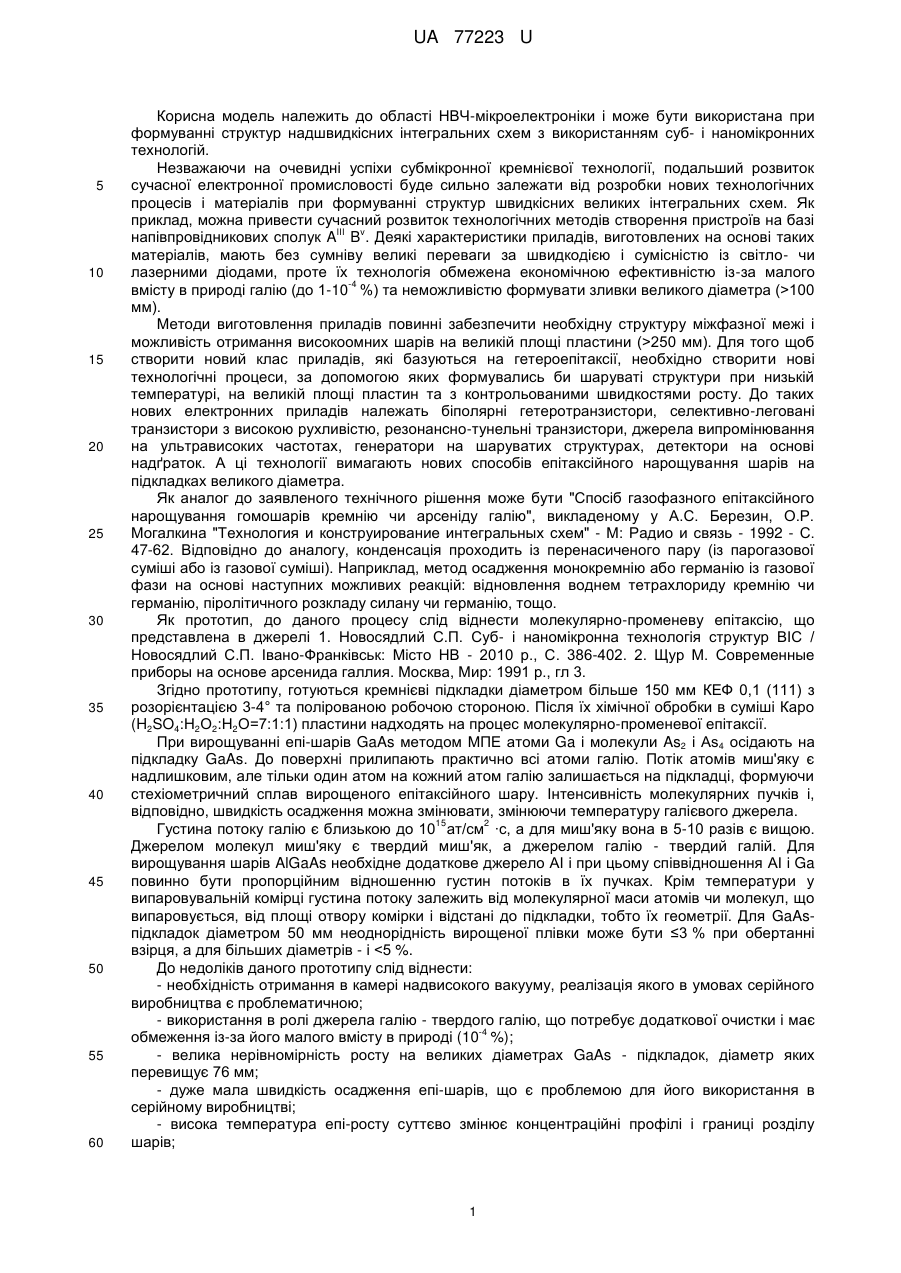

Текст
Реферат: Спосіб формування арсенід-галієвих гетероепітаксійних структур для субмікронних НВЧ великих інтегральних схем, який включає в себе підготовку кремнієвих підкладок КЕФ 0,1 (111) з розорієнтацією поверхні 3-4°, їх хімічної обробки в травнику Каро для очистки поверхні. Процес осадження n-шарів GaAs реалізують низькотемпературною плазмовою епітаксією (Т
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for formation of arsenide-gallium hetero-epitaxial structures for submicron shf-large integrated circuits
Автори англійськоюNovosiadlyi Stepan Petrovych, Melnyk Liubomyr Vasyliovych, Varvaruk Vasyl Mykolaiovych, Kindrat Taras Petrovych
Назва патенту російськоюСпособ формирования арсенид-галлиевых структур для субмикронных свч-больших интегральных схем
Автори російськоюНовосядлый Степан Петрович, Мельник Любомир Васильович, Варварук Василий Николаевич, Киндрат Тарас Петрович
МПК / Мітки
МПК: H01L 21/00
Мітки: гетероепітаксійних, формування, великих, субмікронних, структур, інтегральних, арсенідгалієвих, нвч, схем, спосіб
