Спосіб локальної ізоляції елементів пористим прооксидованим кремнієм в субмікронних структурах великих інтегральних схем
Номер патенту: 113891
Опубліковано: 27.03.2017
Автори: Бойко Сергій Іванович, Мельник Любомир Васильович, Новосядлий Степан Петрович, Варварук Василь Миколайович
Формула / Реферат
1. Спосіб формування локальної ізоляції пористим прооксидованим кремнієм у субмікронних структурах великих інтегральних схем (ВІС), який полягає в хімічній обробці Si-підкладки n-типу, формуванні на ній епітаксійної структури n-р+-р типу з р+-шаром, формуванні маски високочастотним магнетронним розпиленням Si-мішені в азотно-аргонній плазмі нітриду кремнію, літографії, формуванні анізотропним плазмохімічним травленням колодязів, який відрізняється тим, що після формування колодязів проводять електрохімічне анодування в потенціостатичному режимі при густині струму 100-120 мА/см2 в електроліті складу (об. частин):
сірчана кислота (95 %)
54,9-55
плавікова кислота (48 %)
37,6-40
соляна кислота (95 %)
2,8-3
надоцтова кислота -
решта,
здійснюють оксидування кремнію при температурі 1000-1200 °C в атмосфері сухого кисню протягом 40-80 хв., витравлюють окисел з дна колодязя плазмохімічним анізотропним травленням, проводять локальну епітаксію областей n типу в сформованих колодязях з питомим опором 1-4 Ом·см, після чого у n- і р-областях формують комплементарні транзистори типу метал-діелектрик-напівпровідник і комплементарні біполярні транзистори субмікронних структур ВІС.

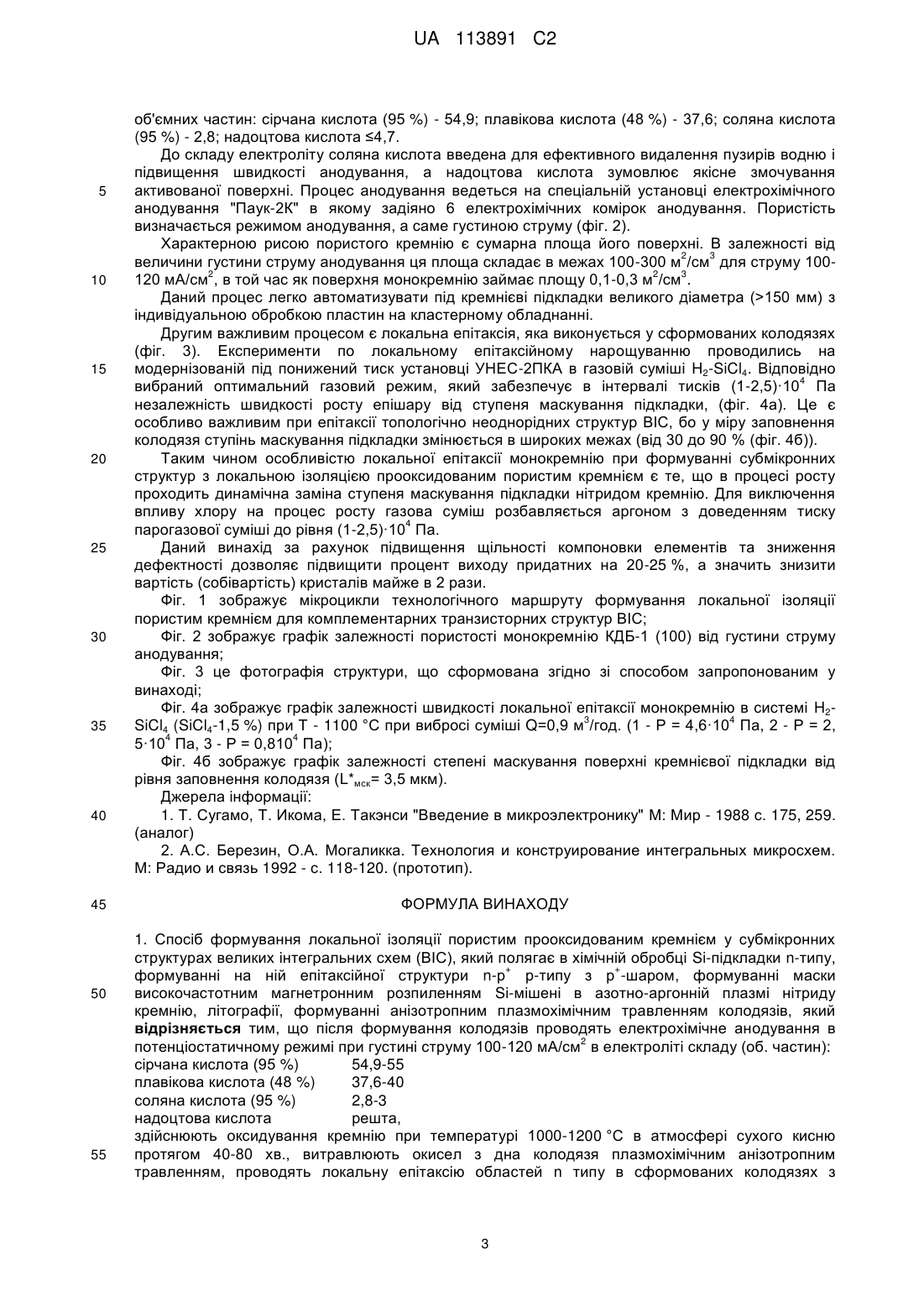

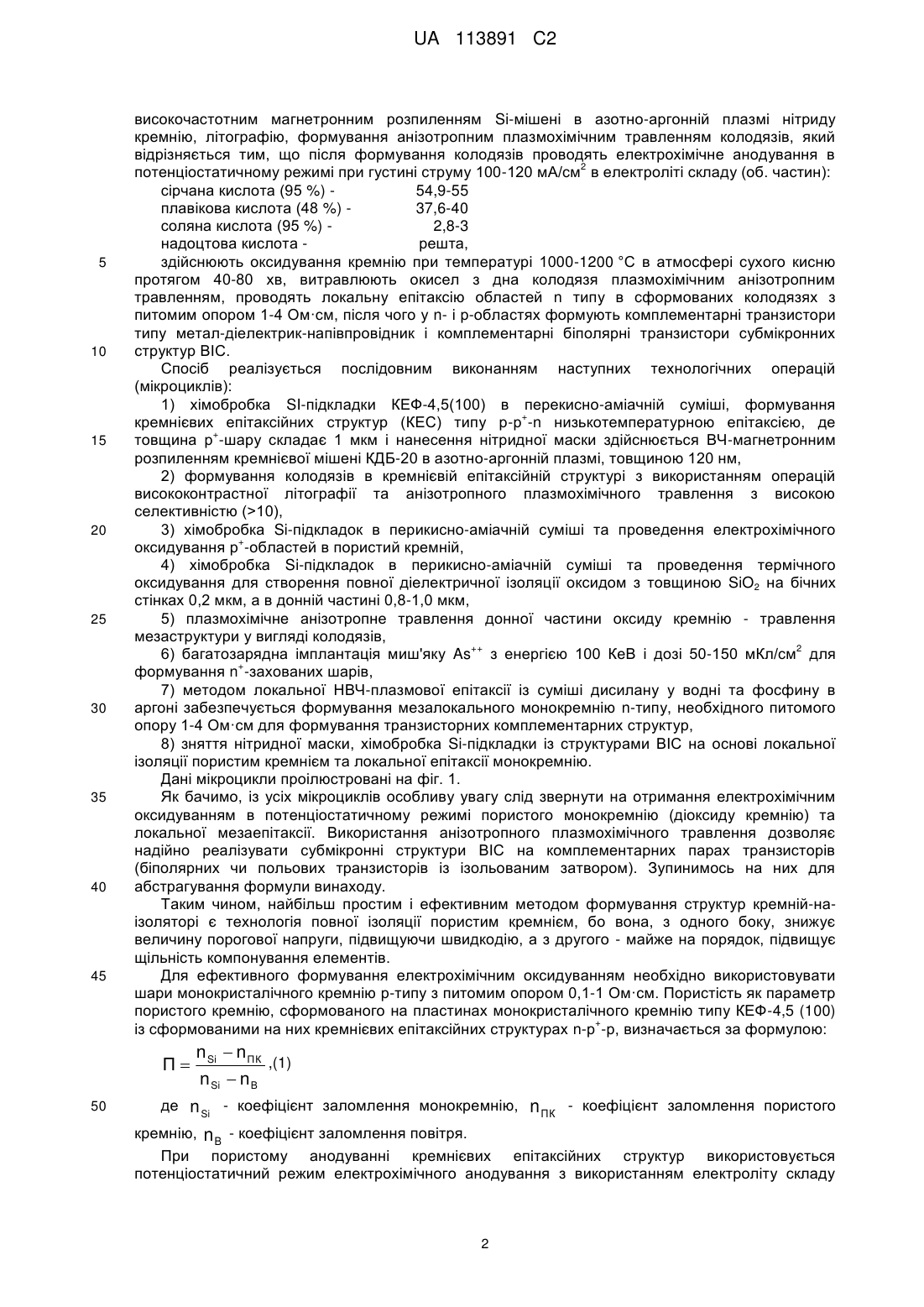

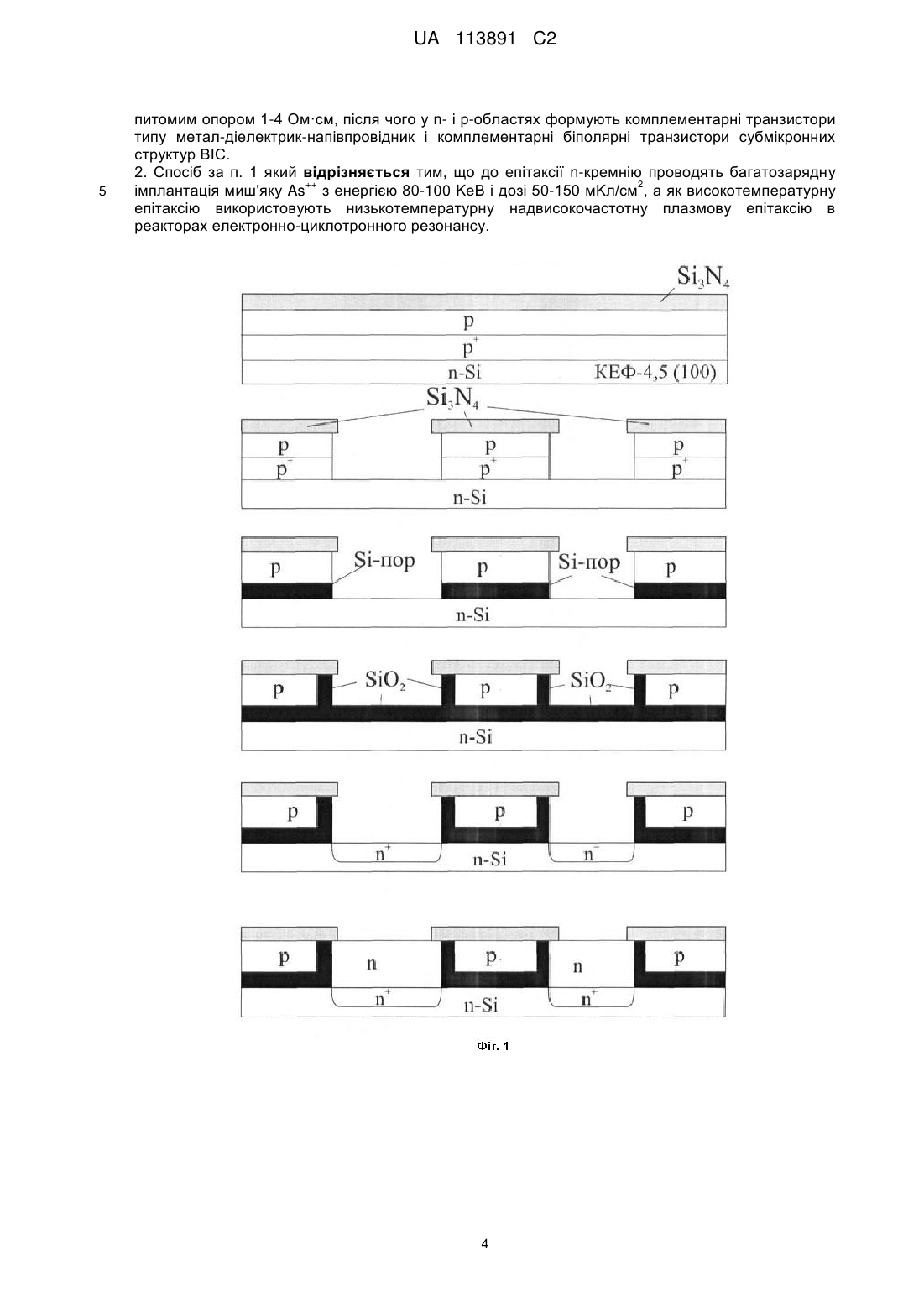

2. Спосіб за п. 1 який відрізняється тим, що до епітаксії n-кремнію проводять багатозарядну імплантація миш'яку As++ з енергією 80-100 КеВ і дозі 50-150 мКл/см2, а як високотемпературну епітаксію використовують низькотемпературну надвисокочастотну плазмову епітаксію в реакторах електронно-циклотронного резонансу.
Текст

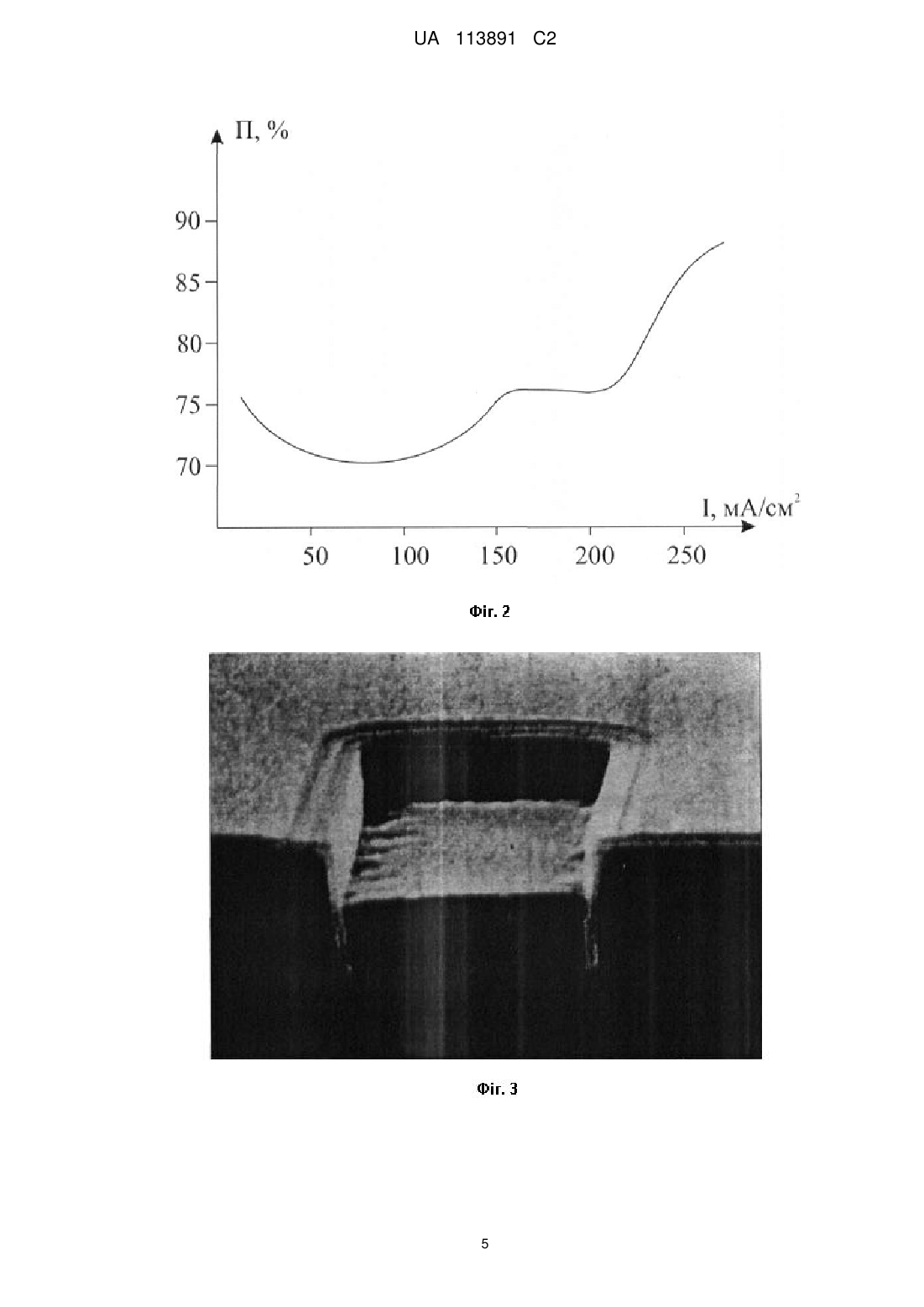

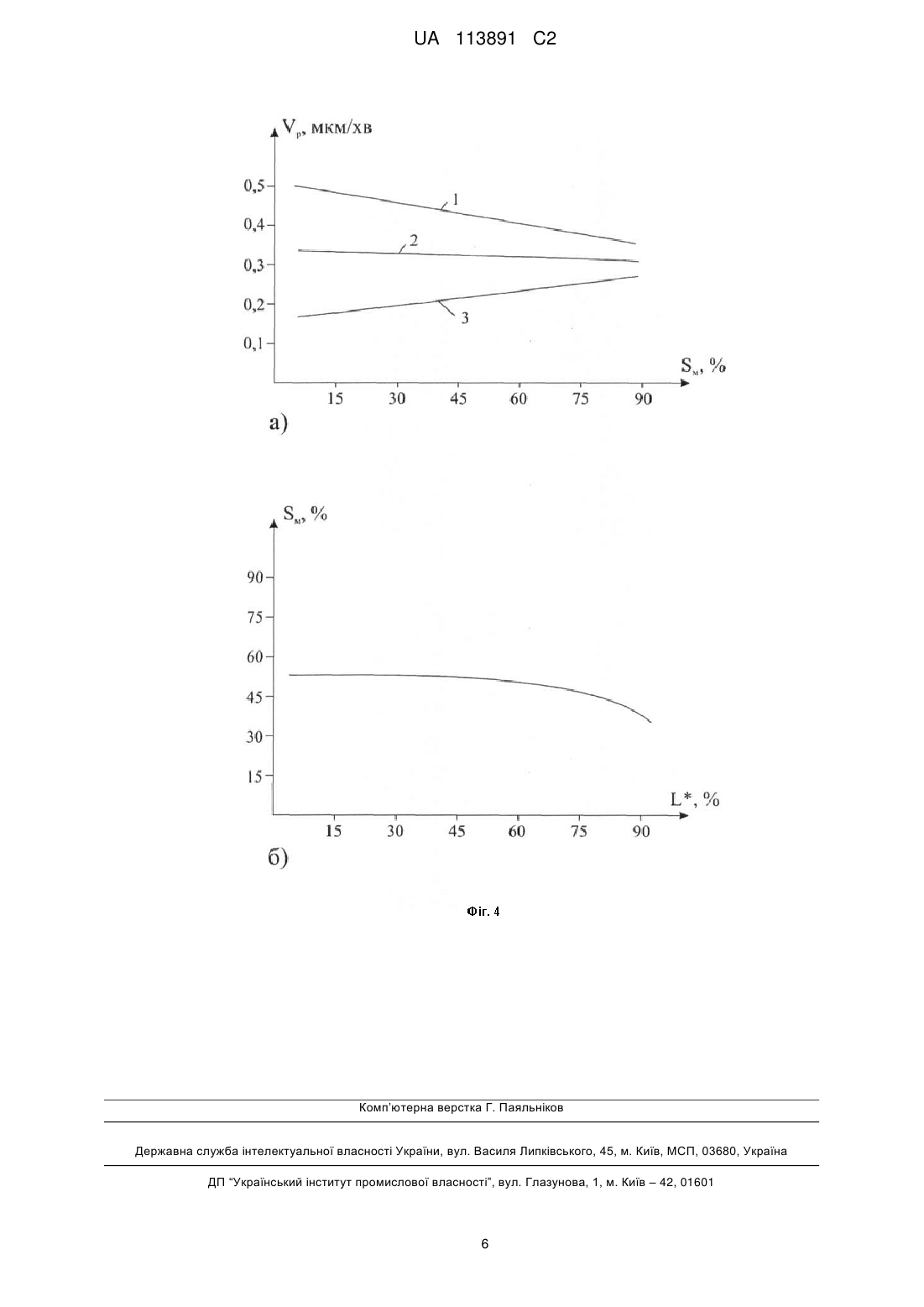

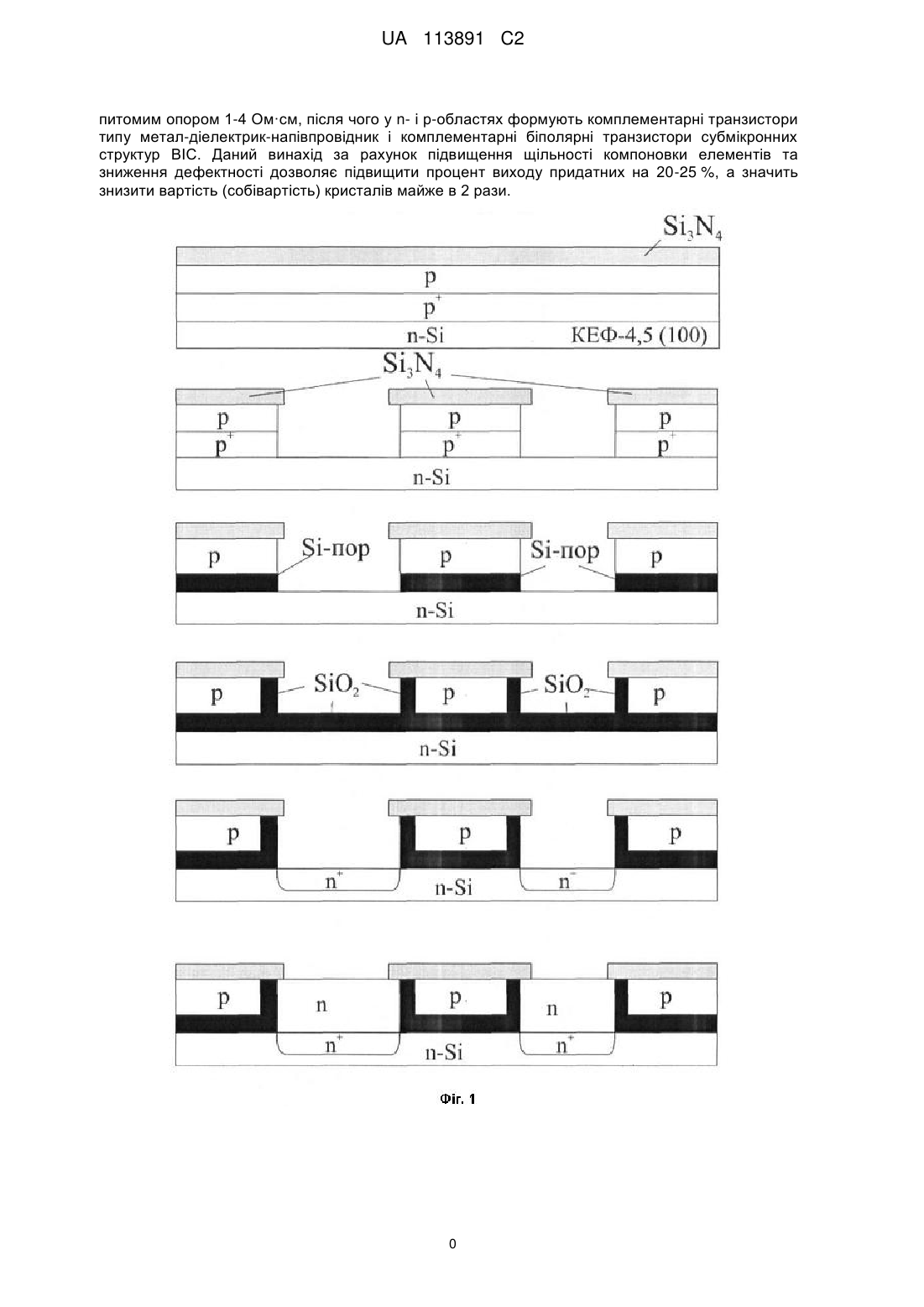

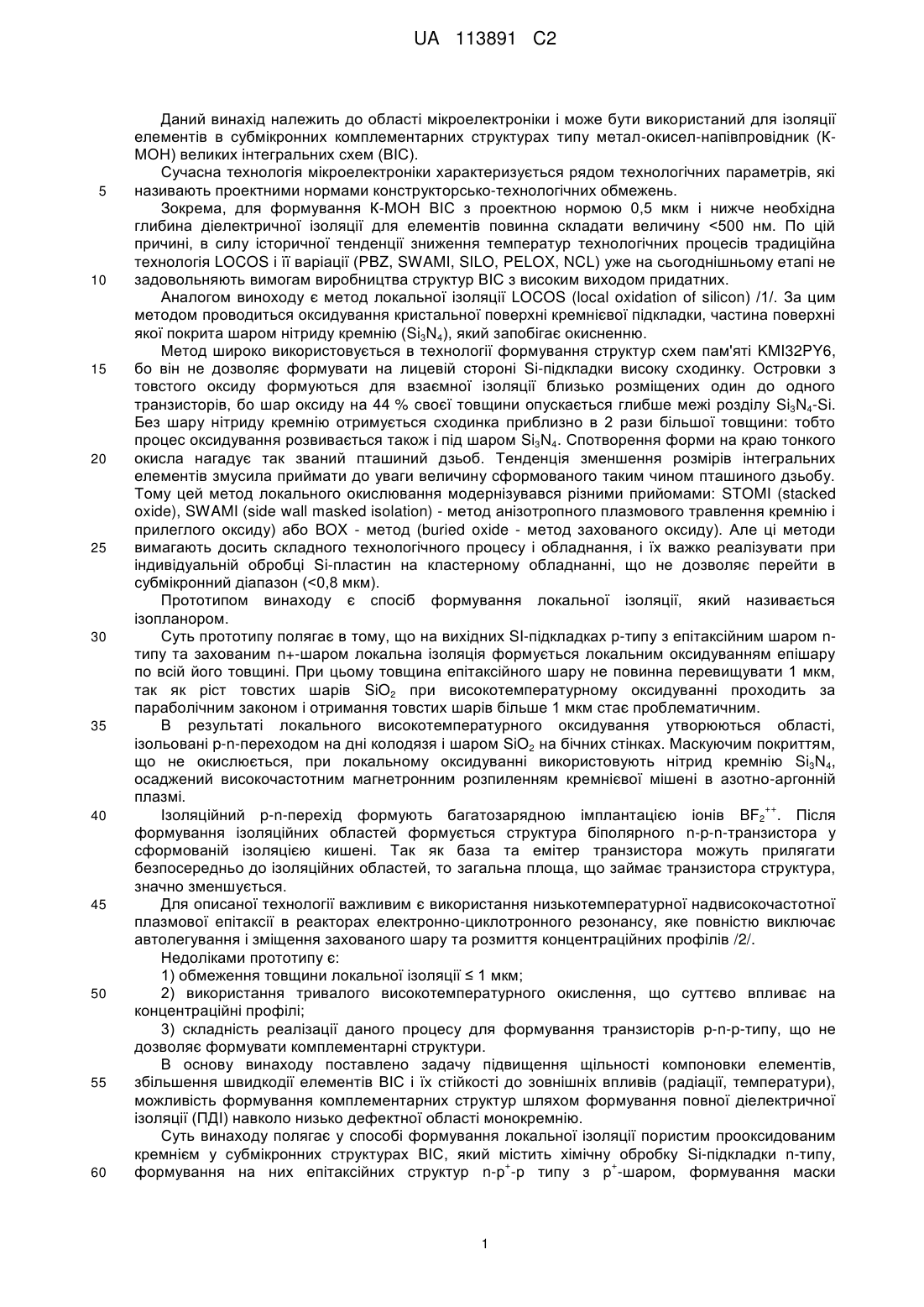

Реферат: Cпосіб формування локальної ізоляції пористим прооксидованим кремнієм у субмікронних структурах ВІС належить до області мікроелектроніки і може бути використаний для ізоляції елементів в субмікронних комплементарних структурах типу метал-окисел-напівпровідник (КМОН) великих інтегральних схем (ВІС). Спосіб полягає у хімічній обробці Si-підкладки n+ + типу, формуванні на ній епітаксійної структури n-р р-типу з р -шаром, формуванні маски високочастотним магнетронним розпиленням Si-мішені в азотно-аргонній плазмі нітриду кремнію, літографії, формуванні анізотропним плазмохімічним травленням колодязів, 2 електрохімічному анодуванні в потенціостатичному режимі при густині струму 100-120 мА/см в електроліті, оксидуванні кремнію при температурі 1000-1200 °C в атмосфері сухого кисню протягом 40-80 хв, витравленні окисла з дна колодязя плазмохімічним анізотропним травленням, проводять локальну епітаксію областей n-типу в сформованих колодязях з UA 113891 C2 (12) UA 113891 C2 питомим опором 1-4 Ом·см, після чого у n- і р-областях формують комплементарні транзистори типу метал-діелектрик-напівпровідник і комплементарні біполярні транзистори субмікронних структур ВІС. Даний винахід за рахунок підвищення щільності компоновки елементів та зниження дефектності дозволяє підвищити процент виходу придатних на 20-25 %, а значить знизити вартість (собівартість) кристалів майже в 2 рази. 0 UA 113891 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід належить до області мікроелектроніки і може бути використаний для ізоляції елементів в субмікронних комплементарних структурах типу метал-окисел-напівпровідник (КМОН) великих інтегральних схем (ВІС). Сучасна технологія мікроелектроніки характеризується рядом технологічних параметрів, які називають проектними нормами конструкторсько-технологічних обмежень. Зокрема, для формування К-МОН ВІС з проектною нормою 0,5 мкм і нижче необхідна глибина діелектричної ізоляції для елементів повинна складати величину
ДивитисяДодаткова інформація
МПК / Мітки
МПК: H01L 21/76
Мітки: схем, прооксидованим, кремнієм, великих, інтегральних, субмікронних, спосіб, локальної, пористим, структурах, елементів, ізоляції
Код посилання
<a href="https://ua.patents.su/8-113891-sposib-lokalno-izolyaci-elementiv-poristim-prooksidovanim-kremniehm-v-submikronnikh-strukturakh-velikikh-integralnikh-skhem.html" target="_blank" rel="follow" title="База патентів України">Спосіб локальної ізоляції елементів пористим прооксидованим кремнієм в субмікронних структурах великих інтегральних схем</a>
