C03C — Хімічний склад скла, глазурі або емалей; обробка поверхні скла; обробка поверхні волокон або ниток зі скла, мінералів або шлаку; з’єднання скла з склом або з іншими матеріалами

Номер патенту: 9966

Опубліковано: 30.09.1996

Автори: Віноградов Гєннадій Гєоргієвіч, Бабаджанова Ольга Федорівна, Ящищин Йосип Миколайович, Жеплинський Тарас Богданович, Вахула Ярослав Іванович, Кутукова Єлєна Сєргєєвна

МПК: C03C 23/00

Мітки: скловиробів, обробки, термохімічної, спосіб, порожнистих

Формула / Реферат:

(57) Способ термохимической обработки по­лых стеклоизделий путем подачи внутрь стеклоизделия дистиллированной воды в количестве от 1/5000 до 1/500 его внутрен­него объема и выдержки при температуре стекла 800 - 1000°С, отличающийся тем, что поверхность стеклоизделий после упомянутой выдержки охлаждают на 200-300°С и проводят выщелачивание газооб­разным или твердым реагентом.

Номер патенту: 8897

Опубліковано: 30.09.1996

Автори: Перелома Юрій Володимирович, Перелома Сергій Володимирович, Перелома Володимир Федорович, Перелома Олександр Федорович, Невідомський Володимир Олександрович

МПК: C03C 10/00

Мітки: шлакове, лиття

Формула / Реферат:

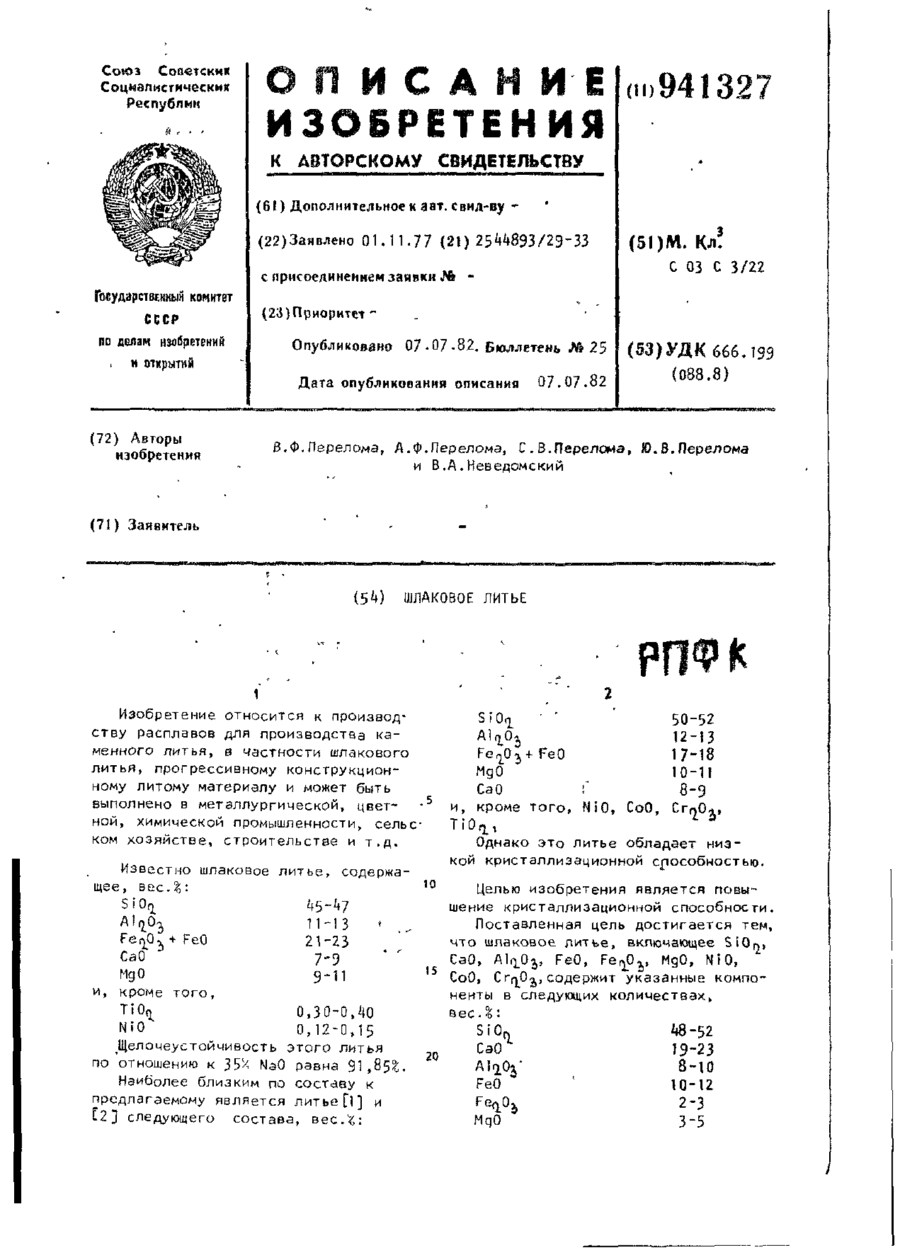

Шлаковое литье, включающее SiO2, CaO, Аl2О3, FeO, Fе2О3, MgO, NiO, CoO и Сr2O3, отли­чающееся тем, что, с целью повышения кристал­лизационной способности, оно содержит указанные компоненты в следующих количествах, вес.%:SiO2                48-52CaO                19-23Аl2О3               8-10FeO                 10-12Fе2О3              2-3MgO               3-5NiO                ...

Номер патенту: 8906

Опубліковано: 30.09.1996

Автори: Давіденко Галіна Олександрівна, Савін Лев Сергійович, Ткаченко Ніна Ніколаївна, Шевцов Олександр Єремеєвич, Молчанова Ніна Савелівна

МПК: C03C 8/16

Мітки: шлікер, емалевий

Формула / Реферат:

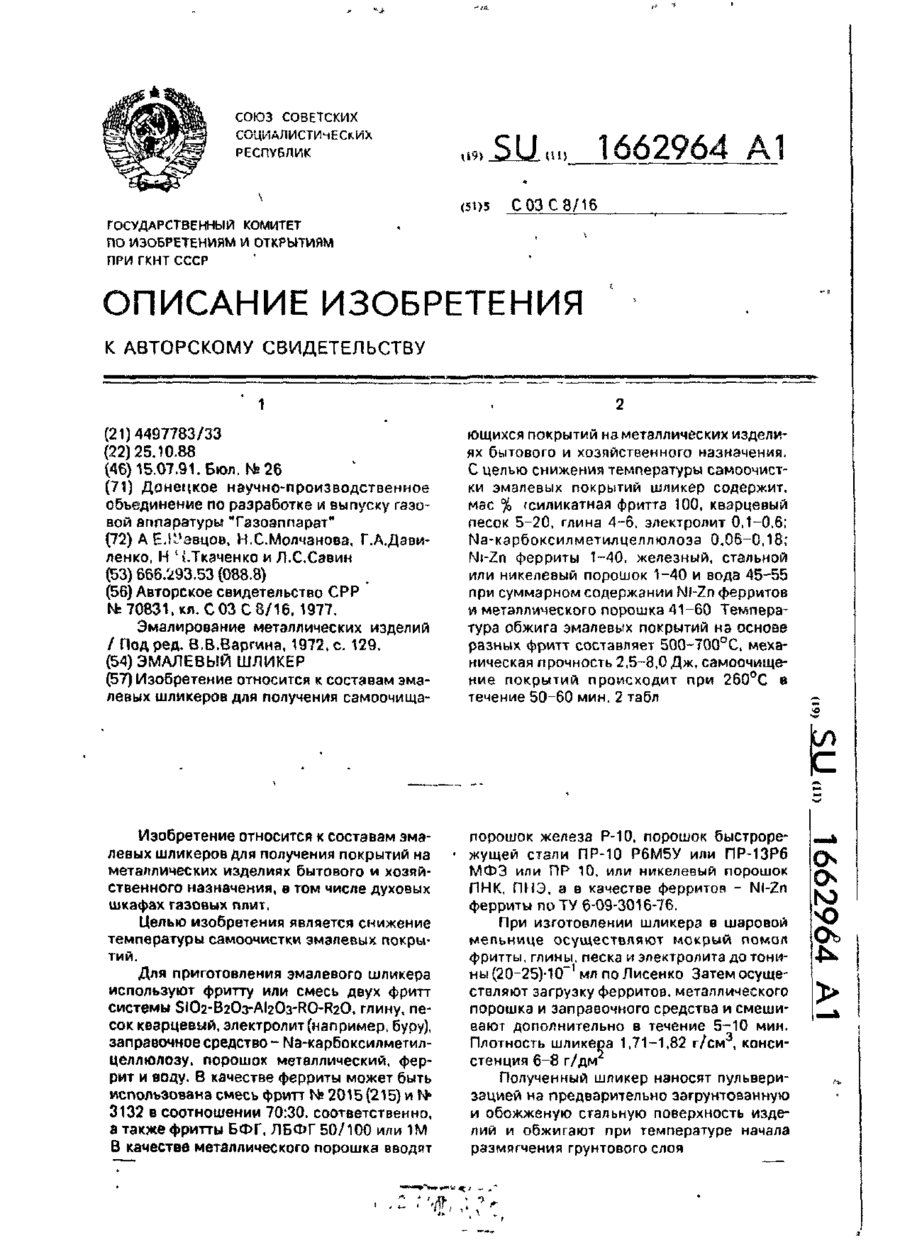

Эмалевый шликер, включающий силикат­ную фритту, глину, кварцевый песок, электролит и воду, отличающийся тем, что, с целью снижения температуры самоочистки эмалевых покрытий, он дополнительно содержит заправочное средство - Na-карбоксилметилцеллюлозу, Ni-Zn ферриты и железный, стальной или никелевый порошок при следующем соотношении компонентов, мас.ч.:Силикатная фритта                                                 100Глина...

Номер патенту: 8554

Опубліковано: 30.09.1996

Автори: Максимович Світлана Іллівна, Голеус Віктор Іванович, Марченко Анатолій Володимирович, Козирєва Тетяна Іванівна, Різун Василь Іванович, Осечкін Сергій Іванович, Мелешко Вікторія Володимирівна, Білий Яків Іванович, Брухаль Богдан Семенович

МПК: C03C 3/062

Мітки: скло, провідникових, паст

Формула / Реферат:

Стекло для проводниковых паст, включаю­щее ZnO, SiO2, В2О3, CdO, отличающееся тем, что, с целью понижения температуры размягчения и улучшения смачивания высокоглиноземистой керамики, оно дополнительно содержит Ві2О3, при следующем соотношении компонентов, мас.%:ZnO                 38,0-43,0SiO2                      2,0-5,0В2О3                27,0-33,0CdO                20,0-29,0Ві2О3              ...

Номер патенту: 8553

Опубліковано: 30.09.1996

Автори: Різун Василь Іванович, Марченко Анатолій Володимирович, Козирєва Тетяна Іванівна, Осечкін Сергій Іванович, Голеус Віктор Іванович, Звонарьова Олена Яківна, Максимович Світлана Іллівна

МПК: C03C 8/02

Мітки: сталевих, підкладинках, титанових, покрить, ізоляційних, склофріта

Формула / Реферат:

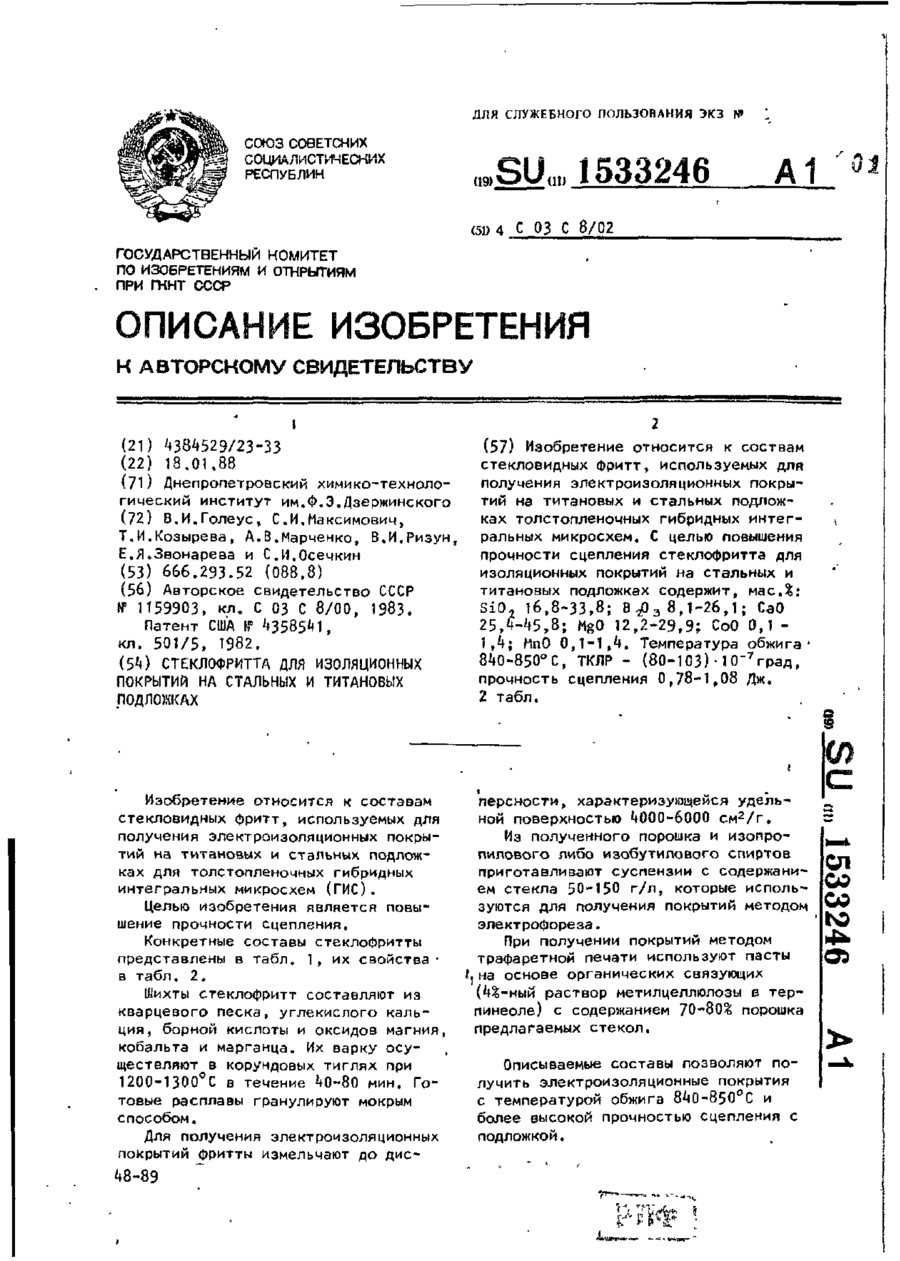

Стеклофритта для изоляционных покрытий на стальных и титановых подложках, включающая SiO2, В2О3, CaO, MgO, отличающаяся тем, что, с целью повышения прочности сцепления, она до­полнительно содержит CoO и МnО при следующем соотношении компонентов, мас.%: SiO2 16,8-33,8; В2О3 8,1-26,1; CaO 25,4-45,8; MgO 12,2-29,9; CoO 0,1-1,4; МnО 0,1-1,4.

Номер патенту: 9710

Опубліковано: 30.09.1996

Автори: Трусова Юлія Дмитрівна, Білостоцька Любов Олександрівна, Радкевич Людмила Миколаївна, Олефіренко Надія Григорівна, Павлова Людмила Василівна, Лісачук Георгій Вікторович

МПК: C03C 8/04

Мітки: полива

Формула / Реферат:

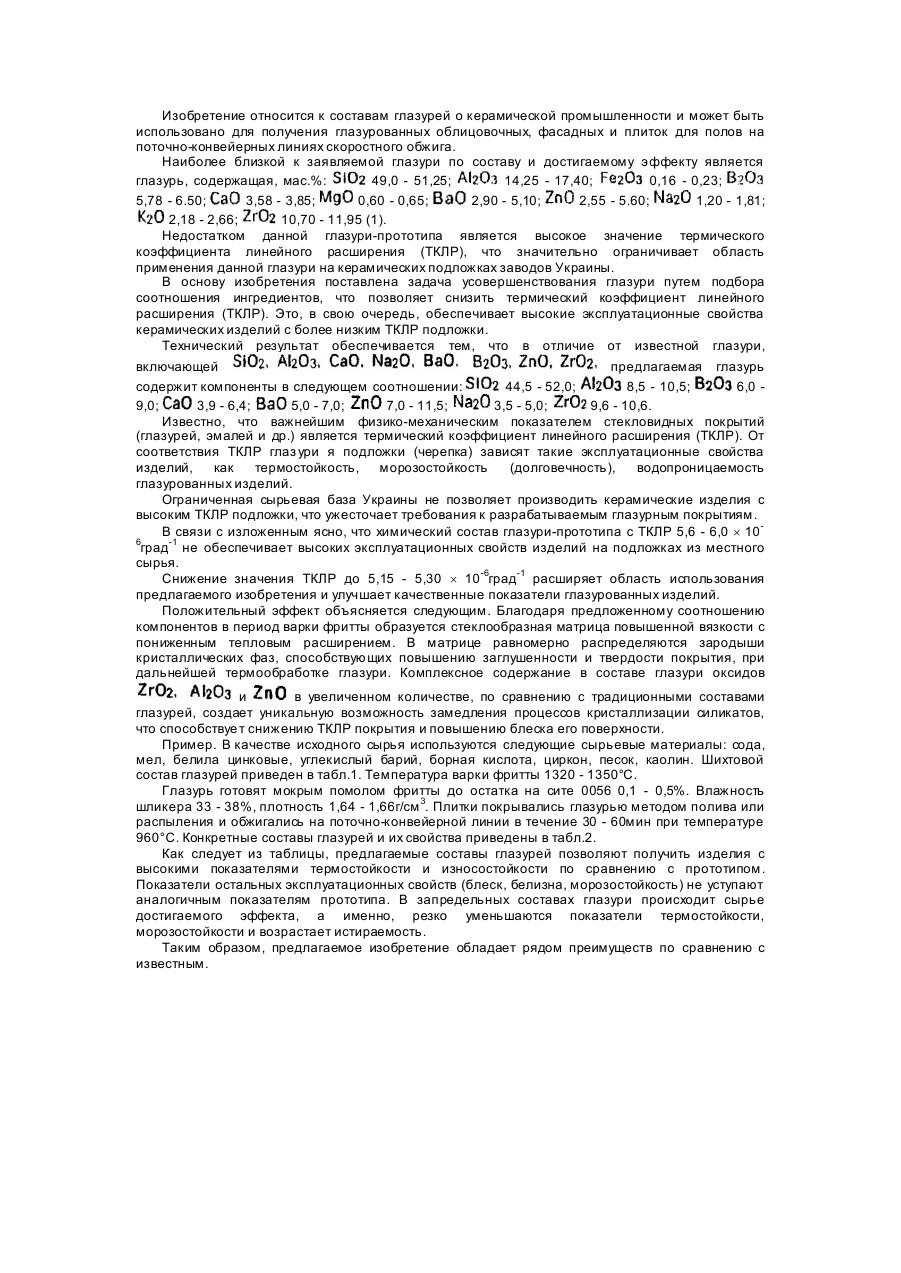

Глазурь, включающая SiO2, Аl2О3, В2О3, CaO, BaO, ZnO, Na2O, ZrO2, отличающаяся тем, что она содержит указанные компоненты при сле­дующем их соотношении, мас.%:SiO2                44,5-52,0Аl2О3               8,5-10,5В2О3                6,0-9,0CaO                3,9-6,4BaO                5,0-7,0ZnO                 7,0-11,5Na2O               3,5-5,0ZrO2                9,6-10,6

Номер патенту: 9694

Опубліковано: 30.09.1996

Автори: Москаленко Антоніна Михайлівна, Райхель Олександр Михайлович, Гойхман Валерій Юрійович, Іотковська Людмила Михайлівна, Кобцева Наталія Львівна

МПК: C03C 15/00

Мітки: скла, матування, паста, поверхні

Формула / Реферат:

Паста для матирования поверхности стекла, включающая бифторид аммония, сульфат бария, декстрин и воду, отличающаяся тем, что она до­полнительно содержит винную кислоту при следу­ющем соотношении компонентов, % маc.:бифторид аммония               52-55сульфат бария                        21-22декстрин                                7-8винная кислота                     4-10вода...

Номер патенту: 9549

Опубліковано: 30.09.1996

Автори: Чернікова Ірина Валеріївна, Бек Юрій Маркіянович, Шередько Микола Андрійович, Милянич Андрій Остапович, Дигдалович Андрій Михайлович

МПК: C03C 3/076

Мітки: стекол, градієнтних, спосіб, виготовлення

Формула / Реферат:

Спосіб виготовлення градієнтних стекол, який включає приготування шихти, засипку її в форму, плавлення та охолодження, який відрізняється тим, що при плавленні проводять центрифугування розплаву в ізотермічних умовах.

Номер патенту: 8198

Опубліковано: 29.03.1996

Автори: Янтовський Леонід Якович, Мухін Віктор Павлович, Гусак Микола Якович

МПК: C03C 17/28

Мітки: загартованих, спосіб, вироб, скляних, зміцнювання

Формула / Реферат:

Способ упрочнения закаленных стеклянных изделий, преимущественно изоляторов, путем на­несения гидрофобной пленки из раствора кремнийорганических жидкостей и термообработки. отличающийся тем, что, с целью повышения каче­ства пленки, последнюю наносят из смеси полиэтилсилоксановой и полиметилсилоксановой жидкостей в соотношении от 1:1 до 1:1,04, а термо­обработку ведут при 125-135°С.

Номер патенту: 8364

Опубліковано: 29.03.1996

Автори: Залєскій Сєргєй Іосіфовіч, Соколінська Марина Адольфівна, Забава Луція Казимирівна, Смірнов Лєонід Ніколаєвіч, Мєдвєдєв Олександр Олександрович, Іляшенко Ірина Євгеніївна

МПК: C03C 25/10

Мітки: спосіб, одержання, матеріал, композиційний

Формула / Реферат:

1. Композиционный материал, содержащий базальтовое волокно и органический пропиточный состав, отличающийся тем, что в качестве органи­ческого пропиточного состава он содержит смесь эпоксидированного диенового полимера и олиго-амидной смолы при следующем соотношении ис­ходных компонентов (мас.%):базальтовое волокно                                               40,0-99,0эпоксидированный диеновый полимер              ...

Номер патенту: 8117

Опубліковано: 26.12.1995

Автори: Алікберов Раіс Давлєтович, Бабіч Тетяна Григорівна, Тетерін Генріх Олександрович, Александров Ігор Петрович, Євсегнєєв Вадим Олександрович, Козлов Вадим Дмитрович, Гайнудінов Ільдус Селяхович, Макаров Олексій Сергійович

МПК: C03C 17/23

Мітки: покриттів, інтерференційних, матеріал

Формула / Реферат:

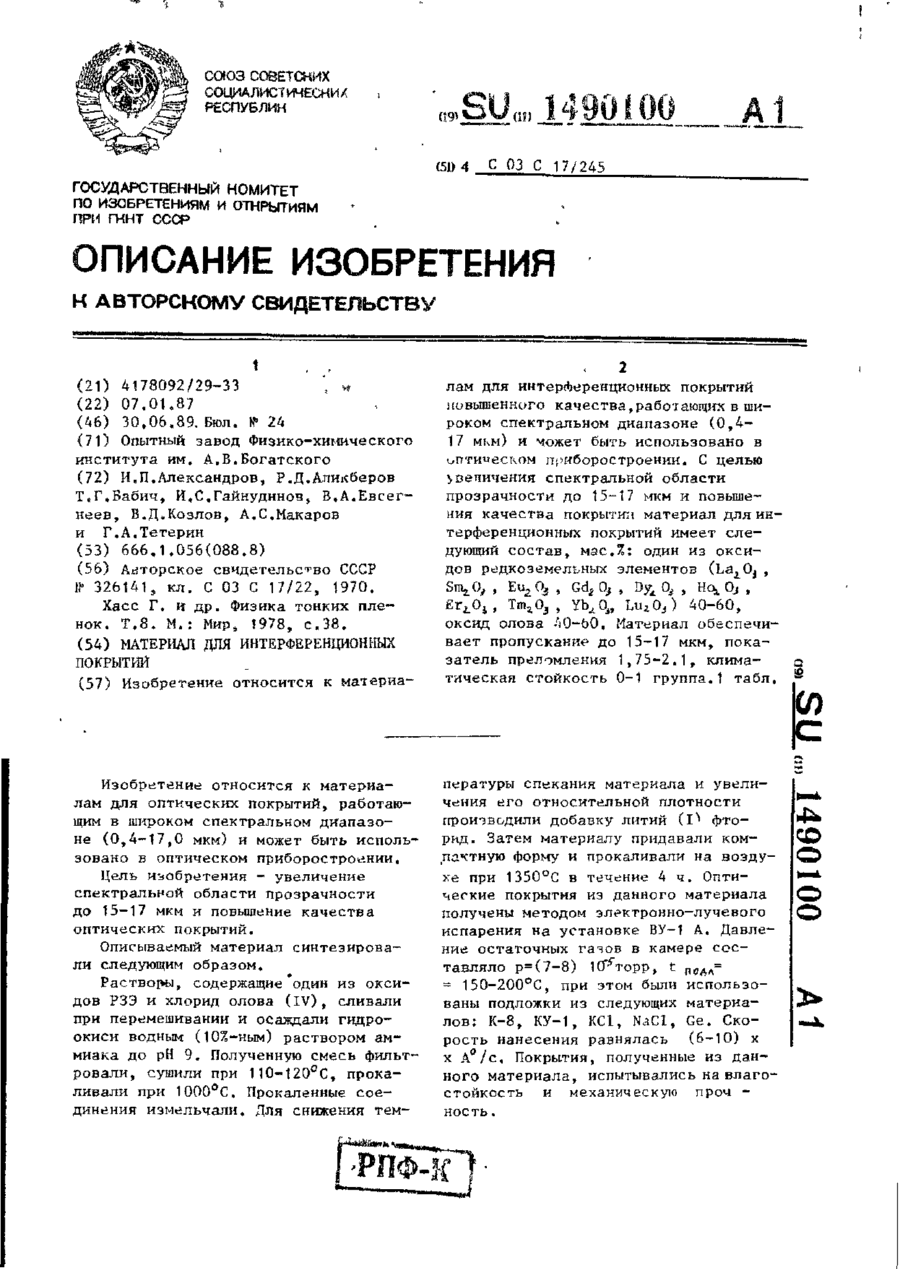

Материал для интерференционных покры­тий, включающий один из оксидов редкоземель­ных элементов из группы La2О3, Sm2О3, Еu2О3, Gd2О3, Dу2О3, Но2Р3, Еr2О3, Тm2O3, Yb2O3, LuO, отличающийся тем, что, сцелью увеличения спек­тральной области прозрачности до 15-17 мкм и повышения качества покрытий, он дополнительно содержит оксид олова при следующем соотноше­нии компонентов, масс. %:один из указанных оксидов редкоземельных...

Номер патенту: 7759

Опубліковано: 26.12.1995

Автори: Тисячников Володимир Іванович, Гусак Микола Якович, Коломійцева Лідія Олександрівна

МПК: C03C 4/00, C03C 3/04

Мітки: ізоляторів, високовольтних, скло

Формула / Реферат:

Стекло для высоковольтных изоляторов, со­держащее SiО2, Аl2О3, CaO, MgO, Na2O, K2O. Fе2O3, MnO, отличающееся тем, что, с целью повышения диэлектрических характеристик, оно дополни­тельно содержит ВаО при следующем соотношении компонентов, вес. %:SiO2                            65 - 67 Аl2О3                            4 - 5 CaO                              9 - 10 MgO                             4 - 5...

Номер патенту: 7351

Опубліковано: 29.09.1995

Автори: Козирєва Тетяна Іванівна, Максимович Світлана Іллівна, Брухаль Богдан Семенович, Шевченко Тамара Олександрівна, Марченко Анатолій Володимирович, Різун Василь Іванович, Голеус Віктор Іванович, Прокопишин Іван Юрійович, Білий Яків Іванович

МПК: C03C 8/08

Мітки: міжшарової, мікросхем, гібридних, ізоляції, склофріта, інтегральних

Формула / Реферат:

Стеклофритта для межслойной изоляции гибридных интегральных микросхем, включаю­щая SiO2, В2О3, BaO, MgO, отличающаяся тем, что, с целью снижения ТКЛР до (70-85):10-7•град-1 при сохранении температуры начала раз­мягчения, она дополнительно содержит ZnO и ZrO2 при следующем соотношении компонентов, мас.%: SiO2 17,2-20,7; В2О3 20,0-30,5; BaO 15,6-28,2; MgO 20,5-29,2; ZnO 1,3-5,7; ZrO2 1,8-5,6.

Номер патенту: 7350

Опубліковано: 29.09.1995

Автори: Козирєва Тетяна Іванівна, Носенко Олександр Васильович, Сопрун Олена Петрівна, Білий Яків Іванович, Максимович Світлана Іллівна, Голеус Віктор Іванович

МПК: C03C 8/24, C03C 3/12

Мітки: міжшаркової, скло, ізоляції

Формула / Реферат:

Стекло для межслойной изоляции, включаю­щее MgO, BaO, Аl2О3, В2О3, P2O5, отличающееся тем, что, с целью снижения температурного коэф­фициента линейного расширения и диэлектриче­ской проницаемости покрытия при обеспечении температуры начала его деформации не ниже 850°С, дополнительно содержит Lа2О3 при следу­ющем соотношении компонентов, маc. %:MgO                                       2,0 - 14,5 BaO                           ...

Номер патенту: 7349

Опубліковано: 29.09.1995

Автори: Голеус Віктор Іванович, Білий Яків Іванович, Різун Василь Іванович, Полякова Катерина Євгенівна, Козирєва Тетяна Іванівна, Мальцева Вікторія Володимирівна

МПК: C03C 8/04, C03C 3/12

Мітки: скло

Формула / Реферат:

Стекло, включающее ZnQ, В2О3, CuO, отлича­ющееся тем, что, с целью уменьшения кристаллиза­ционной способности, улучшения намачивания высокоглиноземистой керамики и снижения темпера­туры размягчения, оно дополнительно содержит СuО при следующем соотношении компонентов, мас.%: ZnO 31 - 35; В2О3  31 - 39; CdO 27 - 31; CuO 3 - 7.

Номер патенту: 7348

Опубліковано: 29.09.1995

Автори: Марченко Анатолій Володимирович, Ралик Микола Омел'янович, Білий Яків Іванович, Козирєва Тетяна Іванівна, Голеус Віктор Іванович

МПК: C03C 8/08

Мітки: склофріта, діелектричних, сталі, покрить, одержування

Формула / Реферат:

Стеклофритта для получения диэлектриче­ских покрытий на стали, включающая SiO2, В2О3, BaO, MgO, Р2О5 отличающаяся тем, что, с целью повышения водостойкости, она дополнительно со­держит SrO, Аl2О3, при следующем соотношении компонентов, мас.%: SiO2  13,4-17,6; В2О3  9,6-16,0; BaO 30-42,7; MgO 23,6-28,3; Р2О5, 0,5-4,0; SrO 1,5-8,7; Аl2О3  0,4-4,3.

Номер патенту: 7347

Опубліковано: 29.09.1995

Автори: Білий Яків Іванович, Козирєва Тетяна Іванівна, Носенко Олександр Васильович, Ільченко Наталія Юріївна, Голеус Віктор Іванович, Максимович Світлана Іллівна

МПК: C03C 8/08

Мітки: ізоляції, скло, міжшаркової

Формула / Реферат:

Стекло для межслойной изоляции, включа­ющее Р2O5, В2О3, MgO, Аl2О3, отличающееся тем, что, с целью снижения температурного коэффици­ента линейного расширения при температуре раз­мягчения не ниже 850°С, оно дополнительно содержит ZnO при следующем соотношении ком­понентов, мас.%: Р2O5   13-14,5, В2О3 19-21, MgO 13-16, Аl2О3 38,5-40, ZnO 11-15.

Номер патенту: 6224

Опубліковано: 29.12.1994

Автори: Радик Михаіл Іванович, Федорів Микола Григорович, Ліхота Валентина Павлівна, Сукачова Ельвіра Дмитрівна

МПК: C03C 25/10

Мітки: замаслювателя, скловолокна, одержання, термопластів, спосіб

Формула / Реферат:

Способ получения замасливателя стеклово­локна для термопластов путем приготовления смеси поливинилацетатной дисперсии, пластификатора, стабилизатора в воде, добавки у-аминопропилтриэтоксисилана в уксуснокислом растворе и последую­щего разбавления смеси до вязкости 10-12 с, отличающийся тем, что, с целью повышения каче­ства термопластов и технологичности стеклонити, в полученную смесь вводят 10%-ную парафиновую эмульсию с вязкостью...

Номер патенту: 5755

Опубліковано: 29.12.1994

Автори: Соколінська Марина Адольфівна, Мєдвєдєв Олександр Олександрович, Забава Луція Казимирівна, Цибуля Тетяна Михайлівна

МПК: C03C 25/10

Мітки: порід, замаслювач, волокон, мінеральних, гірських

Текст:

...сополимера диметилсилоксана с полиметилсилоксаном замасливатель содержит, например, сополимер КЭП-2 (ТУ 602781-73) формулы Содержание кремния в сополимере 7,5-10 мае, вязкость при 20°С 800-3000 сП, мол. массой 5000-10000, плотность 1,03-1,04 г/см3. Замасливатель содержит также полиэтиленгликоль с мол. массой до 40000, например, ПЭГ-115 (ТУ 6-14826-78). В качестве водорастворимой олигоамидной смолы замасливатель содержит любую...

Номер патенту: 4673

Опубліковано: 28.12.1994

Автор: Стек Володимир Іванович

МПК: C03C 8/02

Мітки: одержання, прозорої, спосіб, глазурі

Формула / Реферат:

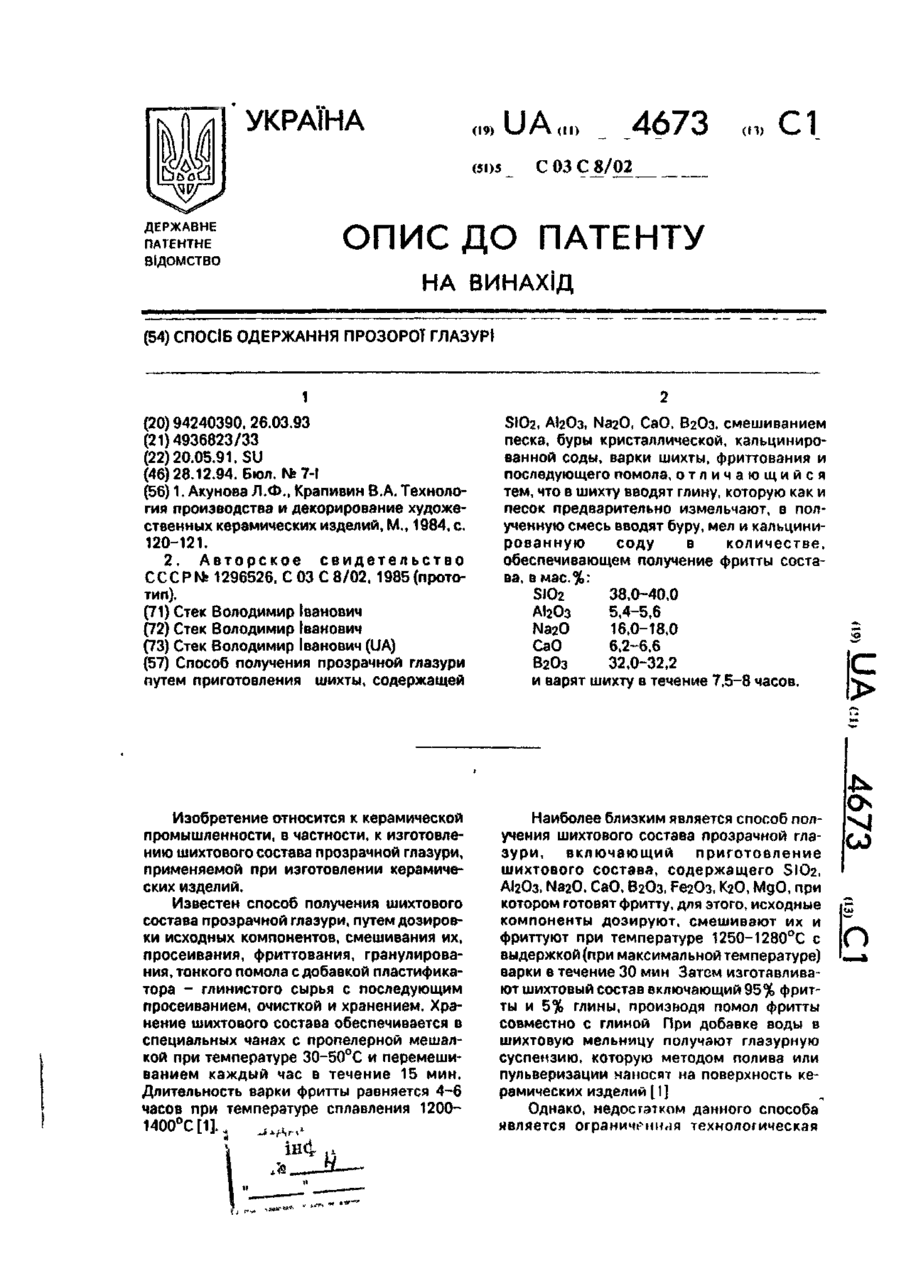

(57) Способ получения прозрачной глазури путем приготовления шихты, содержащейSIO2, Аl2Оз, Na2O, CaO, B2O3, смешиванием песка, буры кристаллической, кальцинированной соды, варки шихты, фриттования и последующего помола, отличающийся тем, что в шихту вводят глину, которую как и песок предварительно измельчают, в пол ученную смесь вводят буру, мел и кальцинированную соду в количестве, обеспечивающем получение фритты состава, в мас.%: ...

Номер патенту: 5712

Опубліковано: 28.12.1994

Автор: Едвард Алфонс Вівер

МПК: C03C 3/12

Мітки: отримання, скла, припоєчного, спосіб, боросвинцового

Формула / Реферат:

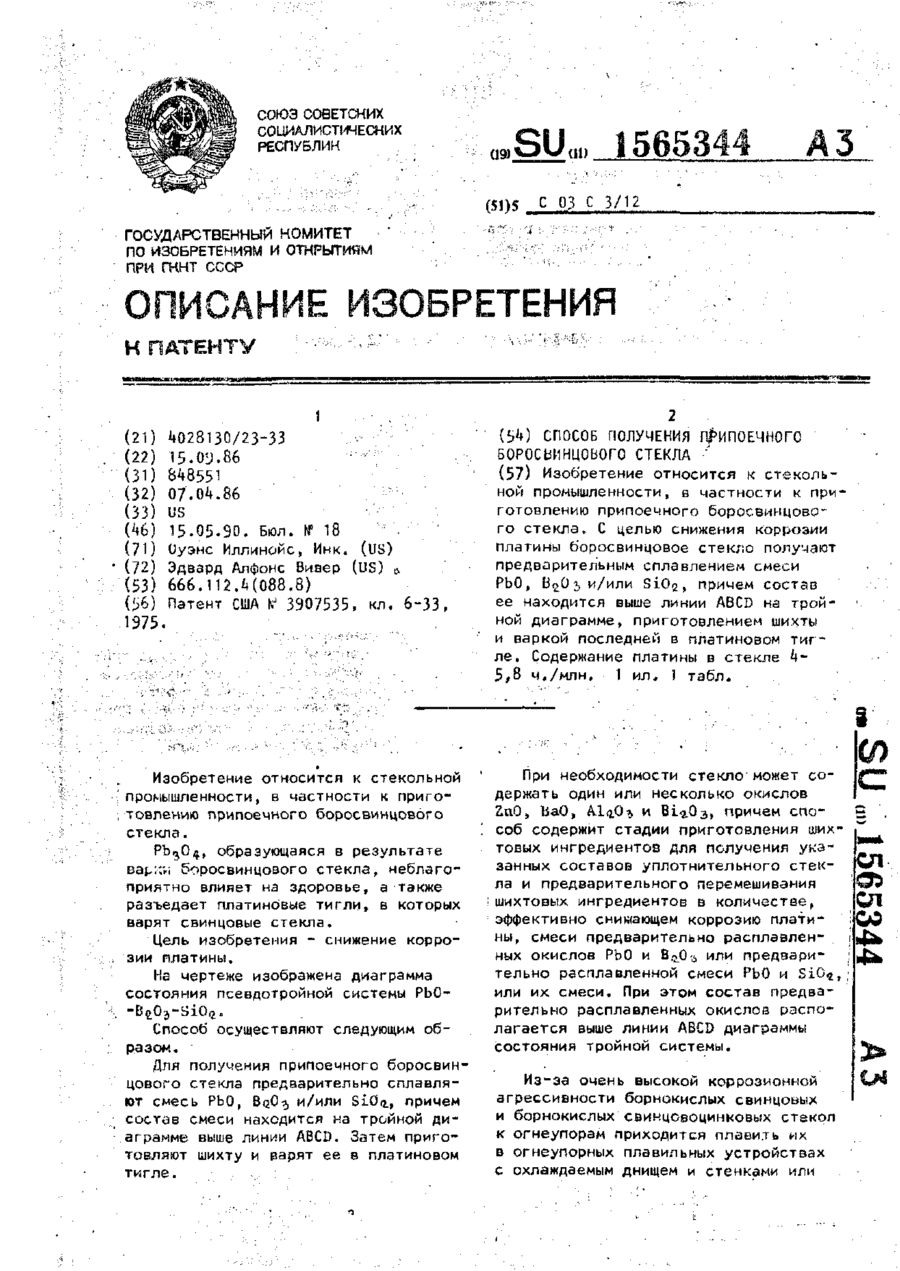

Способ получения припоечного боросвинцового стекла путем предварительного сплавлення части компонентов, приготовления шихты и варки последней в платиновом тигле, отличающийся тем, что, с целью снижения коррозии платины, предварительно сплавляют смесь РbО, В2О3 и/или SiО2, причем состав ее находится выше линии АВСО на тройной диаграмме.

Номер патенту: 3277

Опубліковано: 27.12.1994

Автори: Філіппов Володимир Борисович, Дудник Євгенія Михайлівна, Бессараба Володимир Іванович, Васільєв Александр Міхайловіч

МПК: C03C 17/22

Мітки: покриття, оптичне, селективне

Формула / Реферат:

Селективное оптическое покрытие, включающее гексаборид редкоземельного элемента, отличающееся тем, что оно дополнительно содержит гексаборид другого редкоземельного элемента или щелочноземельного элемента, при этом смесь или ее твердый раствор имеет соответственно составх MeI B6 + у MeII B6, где х = 1-4, у -8 4-1, илиMeI x MeII 1-x B6, где х = 0,5-1.

Номер патенту: 2784

Опубліковано: 26.12.1994

Автори: Нестор Людмила Іллівна, Шемердяк Борис Миронович, Давискиба Петро Михайлович, Ватаманюк Василь Іванович, Нестор Василь Петрович, Марусяк Роман Олексійович, Гудзера Сергій Сергійович

МПК: C08G 18/72, C03C 25/24, C09D 5/08 ...

Мітки: захисних, суміш, покриттів, одержання

Формула / Реферат:

Состав для получения защитных покрытий, включающий алкидо-эпоксидную смолу, полиизоцианатный отвердитель и смесь ксилола и бутилацетата, отличающийся тем, что, с целью улучшения физико-механических свойств пок­рытий и химической стойкости в солянокислых растворах с хлороганическими добавками, он до­полнительно содержит активный аэросил с насып­ной плотностью 40—60 г/л, рН водно-спиртовой суспензии 5,5 и содержанием гидроксильных групп 0,3...

Номер патенту: 1902

Опубліковано: 20.12.1994

Автори: Бутов Микола Іванович, Купін Віктор Миколайович, Капуцький Павло Миколайович, Резанова Валентина Леонідівна, Фурен Володимир Едуардович, Мороз Лариса Костянтинівна, Телегіна Лідія Іванівна

МПК: C01B 33/22, C03C 25/24, B29B 15/10 ...

Мітки: пресматеріалу, виготовлення, спосіб

Формула / Реферат:

Способ изготовления пресс-материала, включающий пропитку лент непрерывного стекловолокна связующим на основе фенолоформальдегидной смолы, сушку, намотку и резку лент, отличающийся тем, что на поток разрезанных лент пресс-материала с содержанием летучих 0,5-6 % и связующего 23-34 % непрерывно подают тальк или каолин в количестве 0,3-0,6 мас. ч. на 100 мас. ч. пресс-материала.

Номер патенту: 1881

Опубліковано: 20.12.1994

Автори: Сай Віталій Іванович, Даренський Віктор Олексійович, Андрєєв Аркадій Олександрович

МПК: C03C 13/00

Мітки: мінерального, волокна, скло, виготовлення

Формула / Реферат:

Стекло для изготовления минерального во­локна, включающее SiO2, TiO2, Аl2О3, FеО, Fе2О3, СаО, МgO, К2О, Na2O и SO3, отличающееся тем, что, с целые уменьшения рабочей вязкости расп­лава, повышения температуре- и щелоче-устойчивости волокон, оно содержит указанные компоненты в следующих количествах, мас.%,:SiO2                                             51,7—54,6 ТіO2                                                0,7—1,3...

Номер патенту: 1434

Опубліковано: 25.03.1994

Автори: Вихованець Олександр Федорович, Шпак Анатолій Лукич, Гванов Микола Васильович

МПК: C03C 8/16

Мітки: силікатних, емалевих, композиція, шлікерів, суспендуюча

Формула / Реферат:

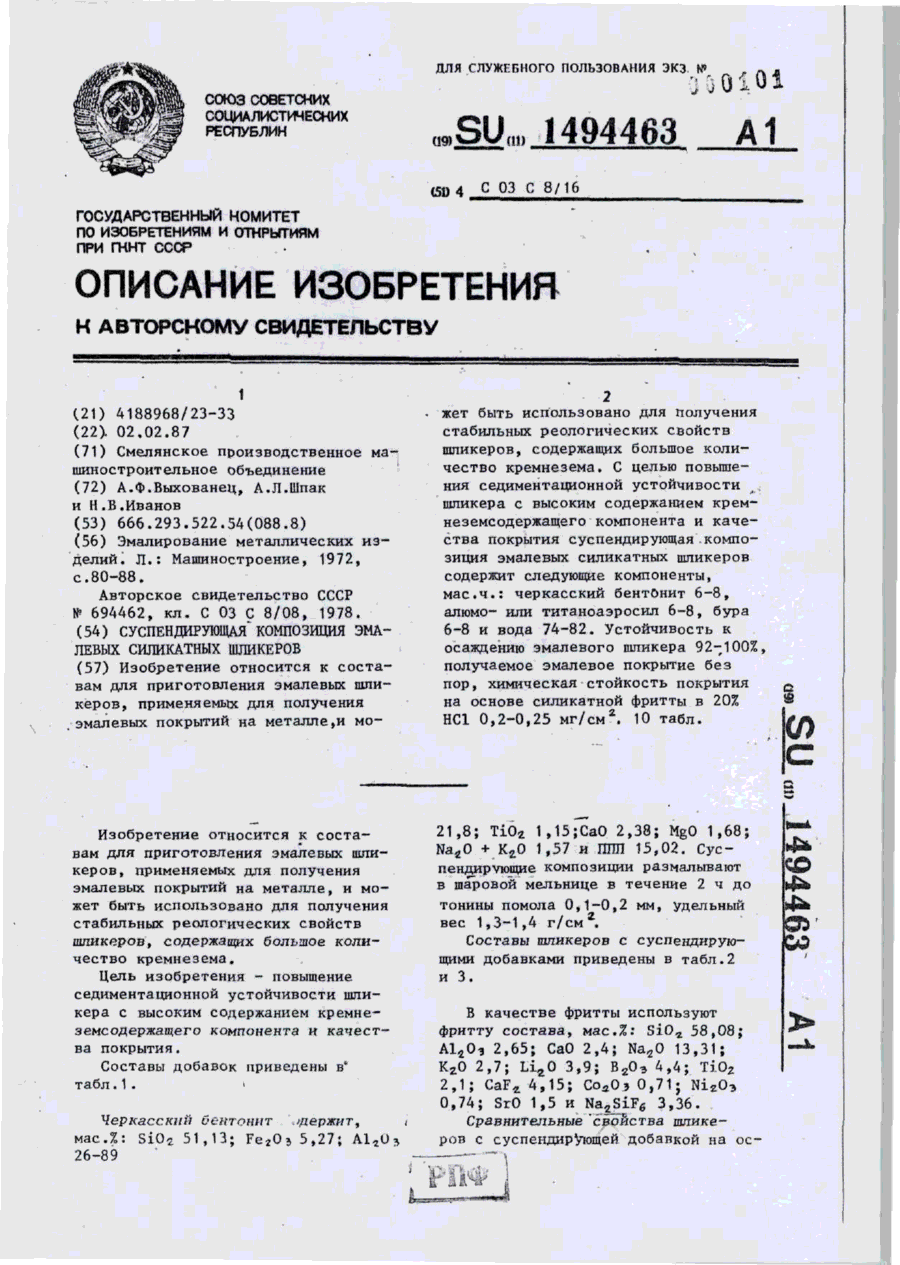

Суспендирующая композиция эмалевых силикатных шликеров, включающая глинистый компонент, буру и воду, отличающаяся тем, что, с целью повышения седиментационной устойчи­вости шликера с высоким содержанием кремнезем-содержащего компонента и качества покрытия, она содержит в качестве глинистого компонента черкасский бентонит и дополнительно содержит алюмоаэросил или титаноаэросил при следующем соотношении компонентов, мае,ч:черкасский...

Номер патенту: 879

Опубліковано: 15.12.1993

Автори: Аткарська Алла Борисівна, Дудник Тетяна Олександрівна, Гойхман Валерій Юрійович, Попович Сергій Андрійович, Марічева Любов Іванівна, Борулько Віктор Іванович

МПК: C03C 17/28

Мітки: склі, спосіб, покриття, виготовлення, тепловідбивого

Формула / Реферат:

Способ получения теллоотражающего покрытия на стекле, включающий нанесение на его поверхность слоя из спиртового раствора гидролизующихся соединений металла окунанием и последующую термообработку, отличающийся тем, что перед нанесением раствора в него вводят спиртовый раствор поливинилбутиральной пленки в соотношении 99:1-97:3.

Номер патенту: 877

Опубліковано: 15.12.1993

Автори: Полюшкін Віктор Іванович, Киян Володимир Іванович, Гомозова Валентина Григорівна, Гомон Валерій Матвійович, Полохливець Едуард Кондратійович, Гойхман Валерій Юрійович

МПК: C03C 3/076

Мітки: скло, термостійке

Формула / Реферат:

Термостойкое стекло, включающее SlO2, В2O3, Аl2О3, CaO, MgO, ZnO, Na2O, K2O, Сl, отличающееся тем, что оно дополнительно содержит СеO2, SuO, Fe2O3, SО3 при следующем соотношении компонентов, мас.%: SlO2 73,44-76,41 В2O3 11,00-18,00 Аl2О3 1,40-3,23 CaO 0,09-0,50 MgO 0,05-0,50 ...

Номер патенту: 574

Опубліковано: 15.12.1993

Автори: Гойхман Валерій Юрійович, Шитц Юлій Абрамович, Марічева Любов Іванівна, Попович Сергій Андрійович, Дудник Тетяна Олександрівна, Борулько Віктор Іванович, Аткарська Алла Борисівна

МПК: C03C 17/25

Мітки: пристрій, скла, нанесення, вироби, покриття

Формула / Реферат:

Устройство для нанесения покрытия на изделия из стекла, содержащее рабочую камеру и резервуар с раствором материала покрытия, соединенные между собой через систему подачи ислива раствора, отличающееся тем. что оно снабжено системой для создания избыточного давления в резервуаре с раствором, выполненной с датчиком уровня в рабочей камере и реле времени, регулятором давления в резервуаре с исполнительным механизмом его клапана, и подключенным к...

Номер патенту: 544

Опубліковано: 15.12.1993

Автори: Терліковський Євгеній Васильович, Шевчук Вячеслав Володимирович, Фаєв Олександр Васильович, Оробченко Вікторія Іллінічна

МПК: C01B 33/32, C03C 6/00

Мітки: рідкого, скла, одержання, спосіб

Формула / Реферат:

Способ получения жидкого стекла, включающий автоклавное растворение измельченной силикат-глыбы в воде при нагревании в присутствии структурирующего вещества, отличающийся тем, что в качестве структурирующего вещества используют борную кислоту и смесь оксиэтилированных высших жирных спиртов общей формулы СтН2n+1О(С2Н4О)mН, где n=10-18, m=6-21, при массовом соотношении (20-30):1 соответственно, причем структурирующее вещество берут в количестве...

Номер патенту: 857

Опубліковано: 15.12.1993

Автори: Цуркан Ірина Олександрівна, Ключник Іван Олексійович, Гойхман Валерій Юрійович, Поліщук Ніна Панасівна, Сас Раїса Іванівна, Тютюников Микола Петрович, Чоловський Михайло Федорович

МПК: C03C 17/02

Мітки: матеріалу, виготовлення, склокристалічного, спосіб, скла, забарвленого

Формула / Реферат:

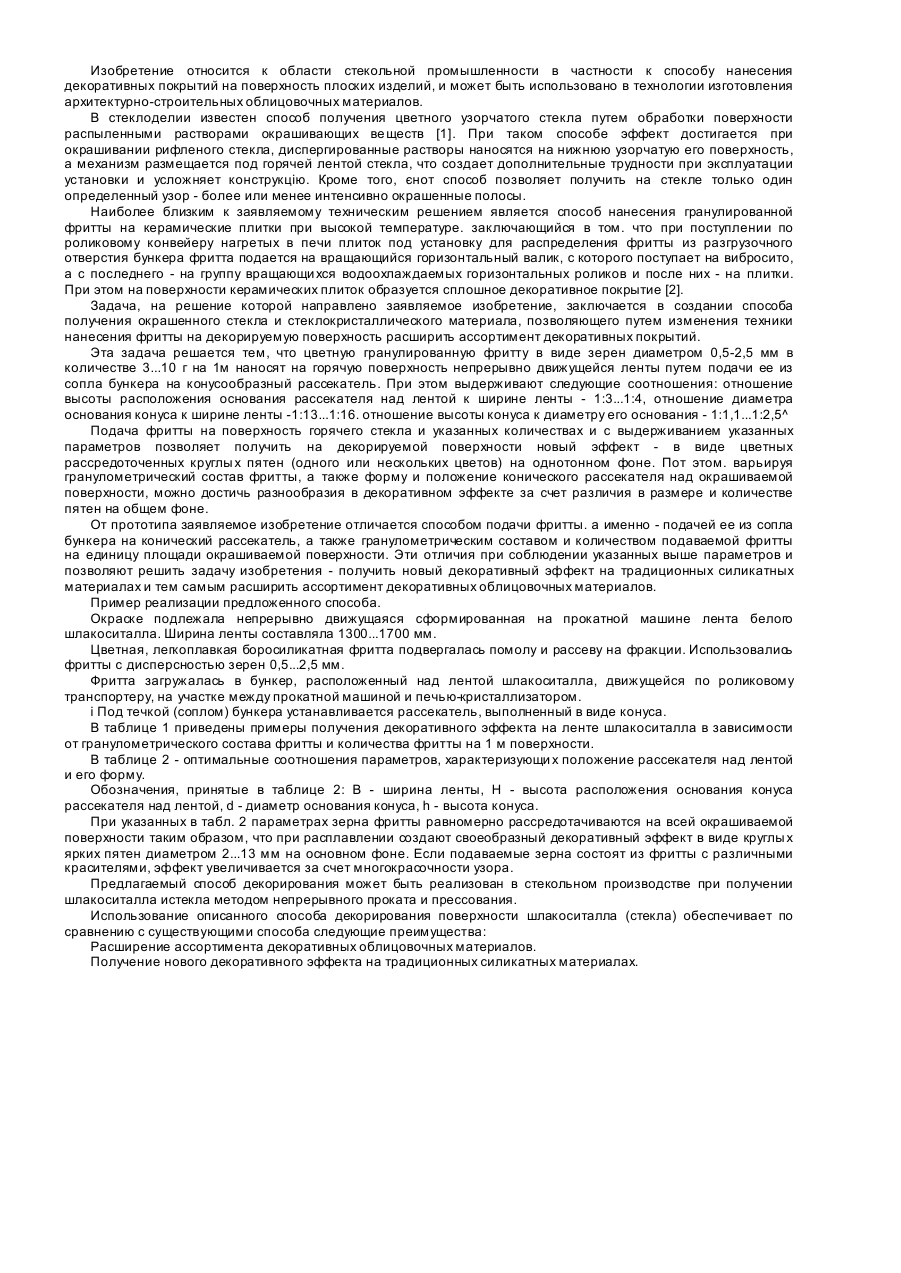

Способ получения окрашенного стекла и стеклокристаллического материала путем нанесения на горячую поверхность непрерывно движущейся ленты стекла легкоплавкой цветной гранулированной фритты, отличающийся тем, что наносят зерна фритты диаметром 0,5...2,5 мм в количестве 3...10 г на 1 м2, подавая ее из сопла бункера на конусообразный рассекатель, при этом отношение высоты расположения основания рассекателя над лентой к ее ширине -1:3... 1:4....
