Спосіб інтегральної оцінки структурної досконалості кристалів

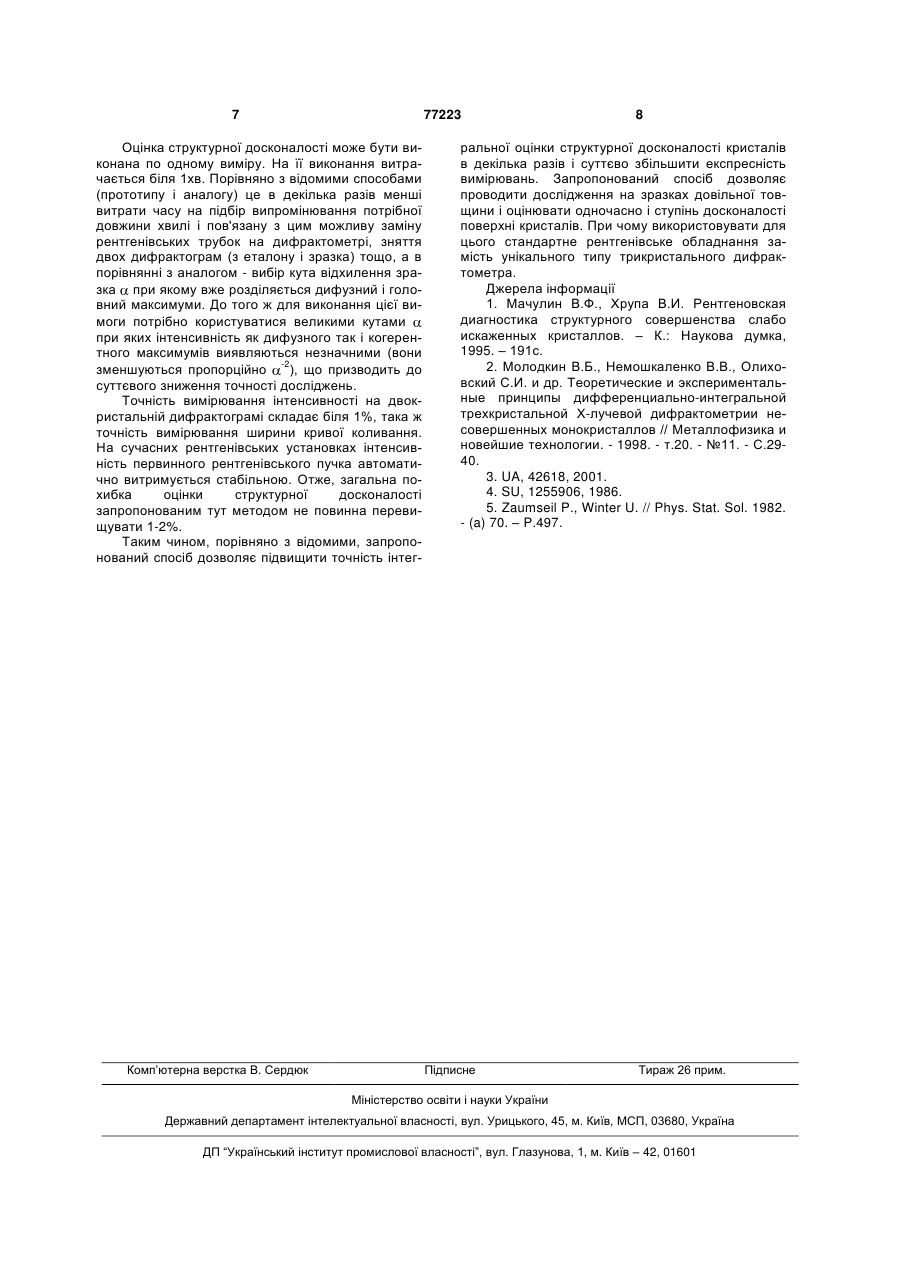

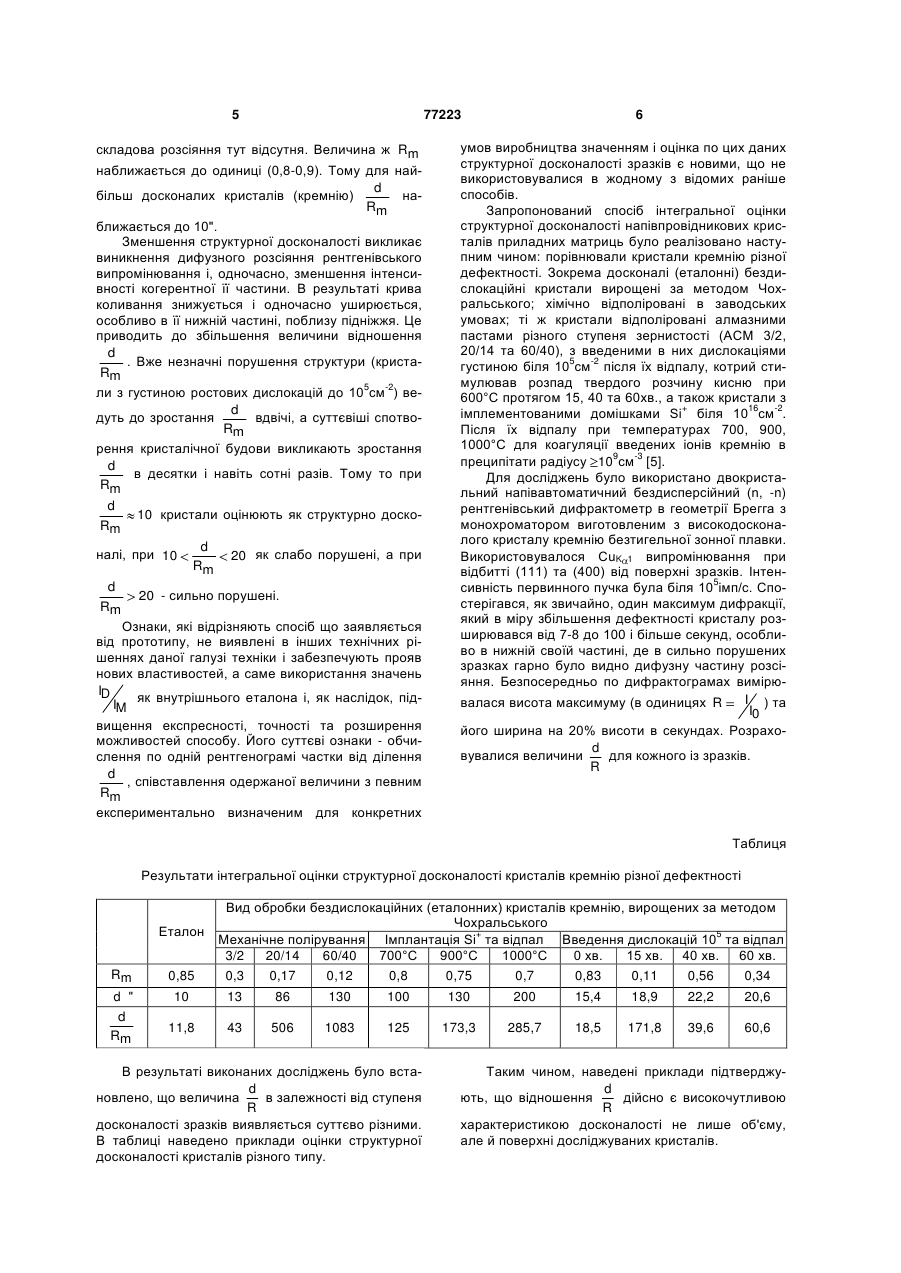

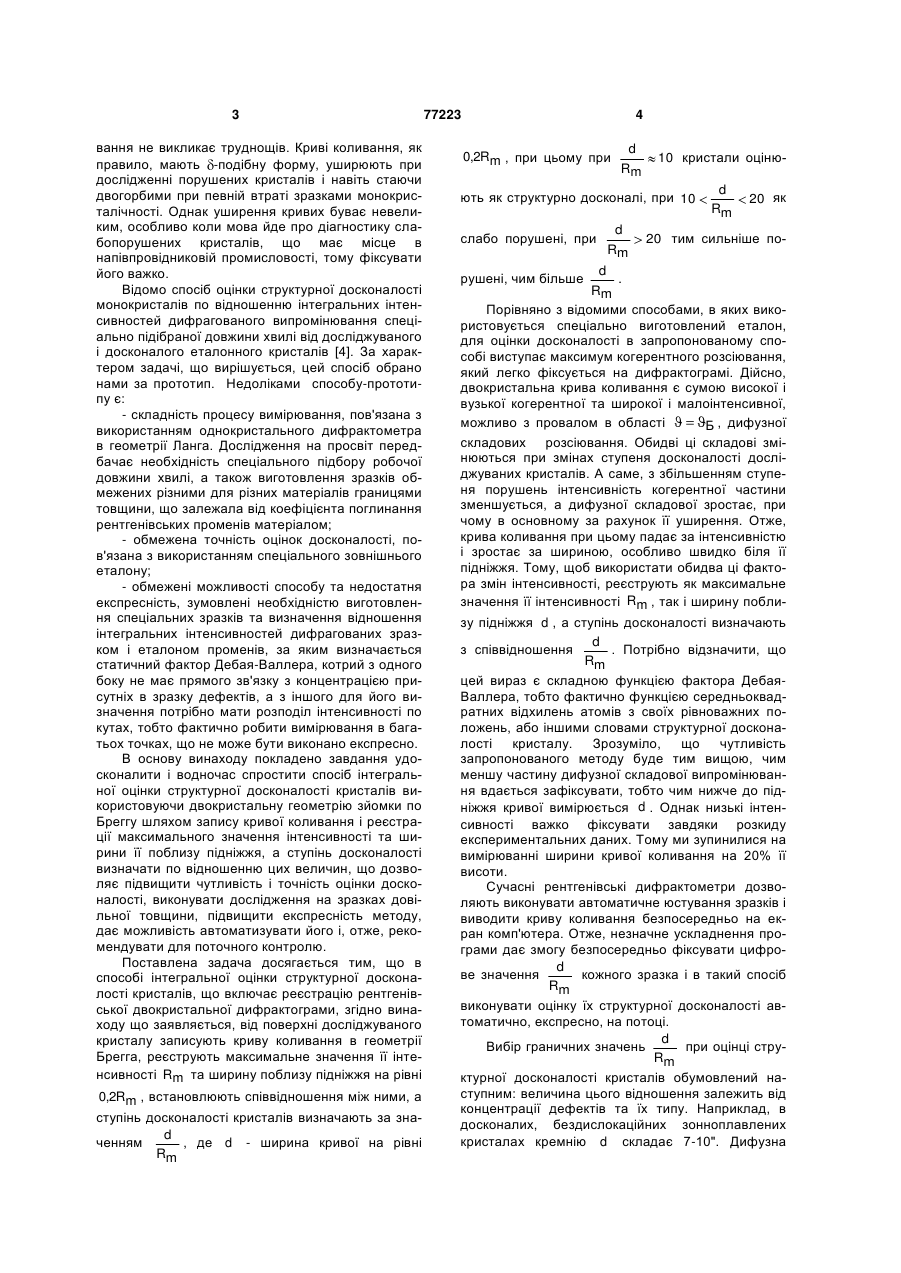

Спосіб інтегральної оцінки структурної досконалості кристалів, що включає реєстрацію рентгенівської двокристальної дифрактограми, який відрізняється тим, що від поверхні досліджуваного кристала записують криву коливання в геометрії Брегга, реєструють максимальне значення її інтенсивності Rm та її ширину поблизу підніжжя на Винахід належить до області рентгенодифракційних методів контролю структурної досконалості реальних монокристалів і може бути використаний при серійному виготовленні напівпровідникових і оптоелектронних приладів, дозволяючи автоматизацію процесу контролю. Відомо, що серед численних способів контролю структурної досконалості чільне місце посідають рентгенівські методики [1]. В міру удосконалення техніки при цьому використовувалися одно-, дво- і, навіть, трикристальні дифрактометри [2]. Відомо спосіб інтегральної оцінки структурної досконалості напівпровідникових кристалів і приладних матриць, що полягає в реєстрації рентгенівської трикристальної дифрактограми по методу Брегга та визначення ступеня структурної досконалості кристала з відношення пікових значень дифузного та головного максимумів [3]. Недоліками відомого способу є складність, трудомісткість і неможливість автоматизації, тобто використання для здійснення потокового контролю. Складність і трудомісткість подібної оцінки структурної досконалості обумовлена тим, що во на базується на використанні рентгенівської трикристальної дифрактометрії, яка потребує надточного гоніометричного обладнання в поєднанні з потужними джерелами рентгенівського випромінювання (найкраще синхротронного типу). Завдяки його великій вартості та складності обслуговування таке обладнання може бути використаним лише у великих наукових лабораторіях (в Україні працюють лише 4 трикристальні дифрактометри). В той же час досить поширеним, відносно простим і недорогим способом рентгенівських досліджень є двокристальна дифрактометрія. Тут дифрактограма, або як її звуть крива коливання, знімається при фіксованому відбитті рентгенівських променів від певної заздалегідь визначеної площини кристалу і послідовних невеликих поворотах останнього відносно 2 бреггівського положення. При цьому лічильник має широко відкрите вікно і фіксується в положенні максимального відбиття від кристалу, що аналізується. Завдяки всьому сказаному інтенсивність відбиття виявляється досить великою (до 70-90% інтенсивності падаючого на зразок випромінювання) і її вимірю рівні 0,2 Rm, встановлюють співвідношення між ними, а ступінь досконалості кристалів визначають d за значенням , де d - ширина кривої колиRm d 10 Rm кристали оцінюють як структурно досконалі, при d значеннях співвідношення у межах 10 20 Rm вань на рівні 0,2 Rm, при цьому за умови як слабо порушені, а за умови 20 - тим d . Rm (19) UA (11) 77223 (13) C2 більш порушеними, чим більше d Rm 3 вання не викликає труднощів. Криві коливання, як правило, мають -подібну форму, уширюють при дослідженні порушених кристалів і навіть стаючи двогорбими при певній втраті зразками монокристалічності. Однак уширення кривих буває невеликим, особливо коли мова йде про діагностику слабопорушених кристалів, що має місце в напівпровідниковій промисловості, тому фіксувати його важко. Відомо спосіб оцінки структурної досконалості монокристалів по відношенню інтегральних інтенсивностей дифрагованого випромінювання спеціально підібраної довжини хвилі від досліджуваного і досконалого еталонного кристалів [4]. За характером задачі, що вирішується, цей спосіб обрано нами за прототип. Недоліками способу-прототипу є: - складність процесу вимірювання, пов'язана з використанням однокристального дифрактометра в геометрії Ланга. Дослідження на просвіт передбачає необхідність спеціального підбору робочої довжини хвилі, а також виготовлення зразків обмежених різними для різних матеріалів границями товщини, що залежала від коефіцієнта поглинання рентгенівських променів матеріалом; - обмежена точність оцінок досконалості, пов'язана з використанням спеціального зовнішнього еталону; - обмежені можливості способу та недостатня експресність, зумовлені необхідністю виготовлення спеціальних зразків та визначення відношення інтегральних інтенсивностей дифрагованих зразком і еталоном променів, за яким визначається статичний фактор Дебая-Валлера, котрий з одного боку не має прямого зв'язку з концентрацією присутніх в зразку дефектів, а з іншого для його визначення потрібно мати розподіл інтенсивності по кутах, тобто фактично робити вимірювання в багатьох точках, що не може бути виконано експресно. В основу винаходу покладено завдання удосконалити і водночас спростити спосіб інтегральної оцінки структурної досконалості кристалів використовуючи двокристальну геометрію зйомки по Бреггу шляхом запису кривої коливання і реєстрації максимального значення інтенсивності та ширини її поблизу підніжжя, а ступінь досконалості визначати по відношенню цих величин, що дозволяє підвищити чутливість і точність оцінки досконалості, виконувати дослідження на зразках довільної товщини, підвищити експресність методу, дає можливість автоматизувати його і, отже, рекомендувати для поточного контролю. Поставлена задача досягається тим, що в способі інтегральної оцінки структурної досконалості кристалів, що включає реєстрацію рентгенівської двокристальної дифрактограми, згідно винаходу що заявляється, від поверхні досліджуваного кристалу записують криву коливання в геометрії Брегга, реєструють максимальне значення її інтенсивності Rm та ширину поблизу підніжжя на рівні 0,2Rm , встановлюють співвідношення між ними, а ступінь досконалості кристалів визначають за знаd ченням , де d - ширина кривої на рівні Rm 77223 4 0,2Rm , при цьому при d Rm 10 кристали оціню ють як структурно досконалі, при 10 слабо порушені, при d Rm d Rm 20 як 20 тим сильніше по d . Rm Порівняно з відомими способами, в яких використовується спеціально виготовлений еталон, для оцінки досконалості в запропонованому способі виступає максимум когерентного розсіювання, який легко фіксується на дифрактограмі. Дійсно, двокристальна крива коливання є сумою високої і вузької когерентної та широкої і малоінтенсивної, можливо з провалом в області Б , дифузної складових розсіювання. Обидві ці складові змінюються при змінах ступеня досконалості досліджуваних кристалів. А саме, з збільшенням ступеня порушень інтенсивність когерентної частини зменшується, а дифузної складової зростає, при чому в основному за рахунок її уширення. Отже, крива коливання при цьому падає за інтенсивністю і зростає за шириною, особливо швидко біля її підніжжя. Тому, щоб використати обидва ці фактора змін інтенсивності, реєструють як максимальне значення її інтенсивності Rm , так і ширину поблирушені, чим більше зу підніжжя d , а ступінь досконалості визначають d з співвідношення . Потрібно відзначити, що Rm цей вираз є складною функцією фактора ДебаяВаллера, тобто фактично функцією середньоквадратних відхилень атомів з своїх рівноважних положень, або іншими словами структурної досконалості кристалу. Зрозуміло, що чутливість запропонованого методу буде тим вищою, чим меншу частину дифузної складової випромінювання вдається зафіксувати, тобто чим нижче до підніжжя кривої вимірюється d . Однак низькі інтенсивності важко фіксувати завдяки розкиду експериментальних даних. Тому ми зупинилися на вимірюванні ширини кривої коливання на 20% її висоти. Сучасні рентгенівські дифрактометри дозволяють виконувати автоматичне юстування зразків і виводити криву коливання безпосередньо на екран комп'ютера. Отже, незначне ускладнення програми дає змогу безпосередньо фіксувати цифроd ве значення кожного зразка і в такий спосіб Rm виконувати оцінку їх структурної досконалості автоматично, експресно, на потоці. d Вибір граничних значень при оцінці струRm ктурної досконалості кристалів обумовлений наступним: величина цього відношення залежить від концентрації дефектів та їх типу. Наприклад, в досконалих, бездислокаційних зонноплавлених кристалах кремнію d складає 7-10". Дифузна 5 77223 складова розсіяння тут відсутня. Величина ж Rm наближається до одиниці (0,8-0,9). Тому для найd більш досконалих кристалів (кремнію) наRm ближається до 10". Зменшення структурної досконалості викликає виникнення дифузного розсіяння рентгенівського випромінювання і, одночасно, зменшення інтенсивності когерентної її частини. В результаті крива коливання знижується і одночасно уширюється, особливо в її нижній частині, поблизу підніжжя. Це приводить до збільшення величини відношення d . Вже незначні порушення структури (кристаRm ли з густиною ростових дислокацій до 105см-2) веd дуть до зростання вдвічі, а суттєвіші спотвоRm рення кристалічної будови викликають зростання d в десятки і навіть сотні разів. Тому то при Rm d Rm 10 кристали оцінюють як структурно доско налі, при 10 d Rm d Rm 20 як слабо порушені, а при 20 - сильно порушені. Ознаки, які відрізняють спосіб що заявляється від прототипу, не виявлені в інших технічних рішеннях даної галузі техніки і забезпечують прояв нових властивостей, а саме використання значень ID як внутрішнього еталона і, як наслідок, підIM вищення експресності, точності та розширення можливостей способу. Його суттєві ознаки - обчислення по одній рентгенограмі частки від ділення d , співставлення одержаної величини з певним Rm експериментально визначеним для конкретних 6 умов виробництва значенням і оцінка по цих даних структурної досконалості зразків є новими, що не використовувалися в жодному з відомих раніше способів. Запропонований спосіб інтегральної оцінки структурної досконалості напівпровідникових кристалів приладних матриць було реалізовано наступним чином: порівнювали кристали кремнію різної дефектності. Зокрема досконалі (еталонні) бездислокаційні кристали вирощені за методом Чохральського; хімічно відполіровані в заводських умовах; ті ж кристали відполіровані алмазними пастами різного ступеня зернистості (АСМ 3/2, 20/14 та 60/40), з введеними в них дислокаціями густиною біля 105см-2 після їх відпалу, котрий стимулював розпад твердого розчину кисню при 600°С протягом 15, 40 та 60хв., а також кристали з імплементованими домішками Si+ біля 1016см-2. Після їх відпалу при температурах 700, 900, 1000°С для коагуляції введених іонів кремнію в преципітати радіусу 109см-3 [5]. Для досліджень було використано двокристальний напівавтоматичний бездисперсійний (n, -n) рентгенівський дифрактометр в геометрії Брегга з монохроматором виготовленим з високодосконалого кристалу кремнію безтигельної зонної плавки. Використовувалося CuK 1 випромінювання при відбитті (111) та (400) від поверхні зразків. Інтенсивність первинного пучка була біля 105імп/с. Спостерігався, як звичайно, один максимум дифракції, який в міру збільшення дефектності кристалу розширювався від 7-8 до 100 і більше секунд, особливо в нижній своїй частині, де в сильно порушених зразках гарно було видно дифузну частину розсіяння. Безпосередньо по дифрактограмах вимірюI ) та валася висота максимуму (в одиницях R I0 його ширина на 20% висоти в секундах. Розрахоd вувалися величини для кожного із зразків. R Таблиця Результати інтегральної оцінки структурної досконалості кристалів кремнію різної дефектності Еталон Вид обробки бездислокаційних (еталонних) кристалів кремнію, вирощених за методом Чохральського Механічне полірування Імплантація Si+ та відпал Введення дислокацій 105 та відпал 3/2 20/14 60/40 700°C 900°C 1000°C 0 хв. 15 хв. 40 хв. 60 хв. 0,3 0,17 0,12 0,8 0,75 0,7 0,83 0,11 0,56 0,34 Rm 0,85 d " d Rm 10 13 86 130 100 130 200 15,4 18,9 22,2 20,6 11,8 43 506 1083 125 173,3 285,7 18,5 171,8 39,6 60,6 В результаті виконаних досліджень було встаd новлено, що величина в залежності від ступеня R досконалості зразків виявляється суттєво різними. В таблиці наведено приклади оцінки структурної досконалості кристалів різного типу. Таким чином, наведені приклади підтверджуd ють, що відношення дійсно є високочутливою R характеристикою досконалості не лише об'єму, але й поверхні досліджуваних кристалів. 7 77223 Оцінка структурної досконалості може бути виконана по одному виміру. На її виконання витрачається біля 1хв. Порівняно з відомими способами (прототипу і аналогу) це в декілька разів менші витрати часу на підбір випромінювання потрібної довжини хвилі і пов'язану з цим можливу заміну рентгенівських трубок на дифрактометрі, зняття двох дифрактограм (з еталону і зразка) тощо, а в порівнянні з аналогом - вибір кута відхилення зразка при якому вже розділяється дифузний і головний максимуми. До того ж для виконання цієї вимоги потрібно користуватися великими кутами при яких інтенсивність як дифузного так і когерентного максимумів виявляються незначними (вони зменшуються пропорційно -2), що призводить до суттєвого зниження точності досліджень. Точність вимірювання інтенсивності на двокристальній дифрактограмі складає біля 1%, така ж точність вимірювання ширини кривої коливання. На сучасних рентгенівських установках інтенсивність первинного рентгенівського пучка автоматично витримується стабільною. Отже, загальна похибка оцінки структурної досконалості запропонованим тут методом не повинна перевищувати 1-2%. Таким чином, порівняно з відомими, запропонований спосіб дозволяє підвищити точність інтег Комп’ютерна верстка В. Сердюк 8 ральної оцінки структурної досконалості кристалів в декілька разів і суттєво збільшити експресність вимірювань. Запропонований спосіб дозволяє проводити дослідження на зразках довільної товщини і оцінювати одночасно і ступінь досконалості поверхні кристалів. При чому використовувати для цього стандартне рентгенівське обладнання замість унікального типу трикристального дифрактометра. Джерела інформації 1. Мачулин В.Ф., Хрупа В.И. Рентгеновская диагностика структурного совершенства слабо искаженных кристаллов. – К.: Наукова думка, 1995. – 191с. 2. Молодкин В.Б., Немошкаленко В.В., Олиховский С.И. и др. Теоретические и экспериментальные принципы дифференциально-интегральной трехкристальной Х-лучевой дифрактометрии несовершенных монокристаллов // Металлофизика и новейшие технологии. - 1998. - т.20. - №11. - С.2940. 3. UA, 42618, 2001. 4. SU, 1255906, 1986. 5. Zaumseil P., Winter U. // Phys. Stat. Sol. 1982. - (a) 70. – P.497. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
